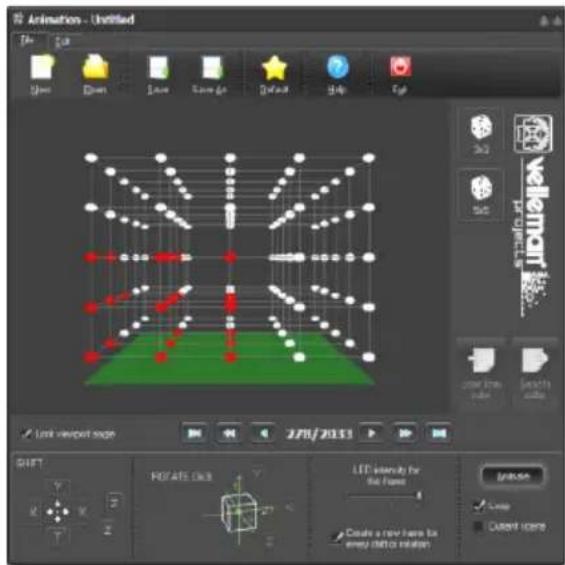

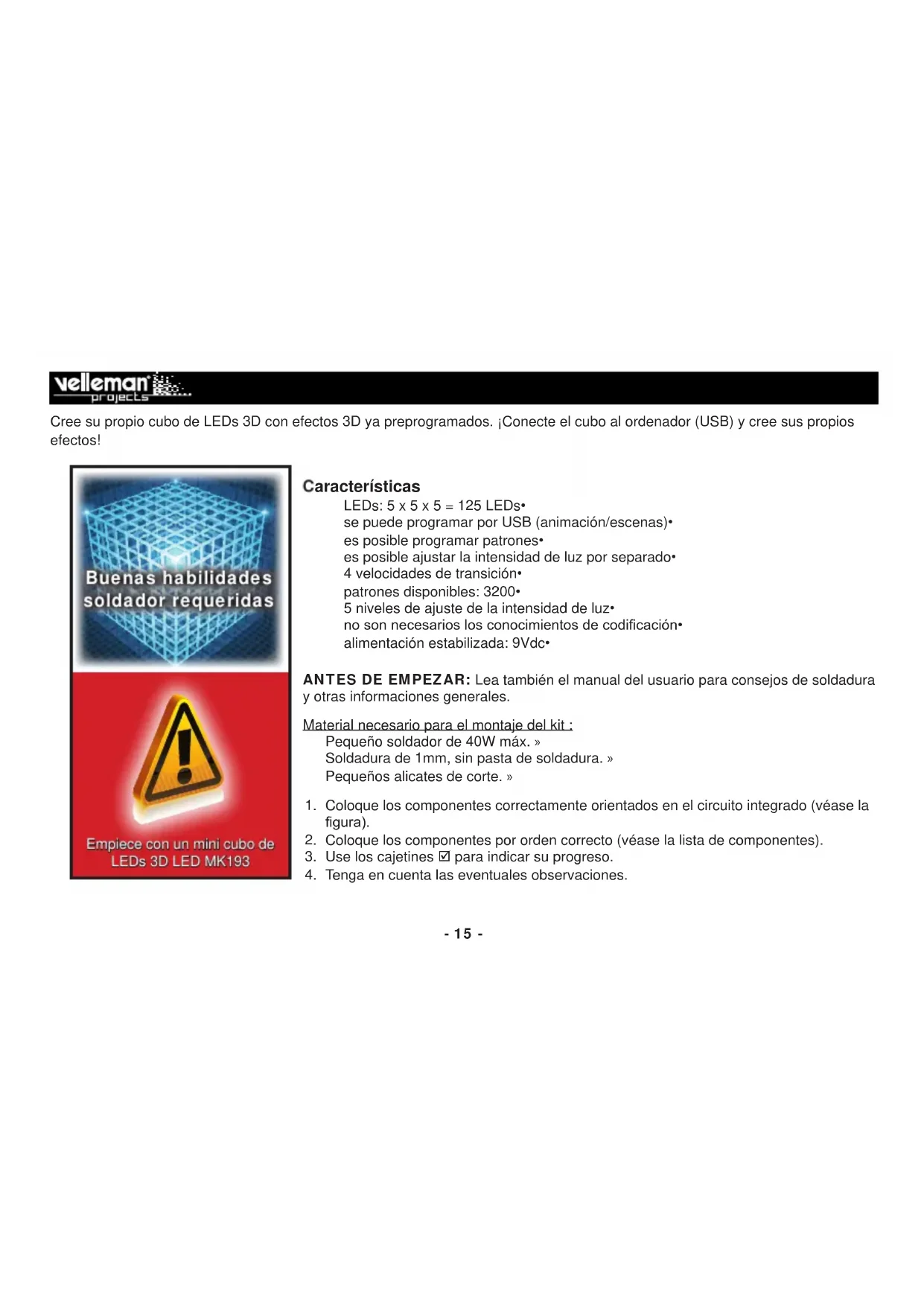

3D-LED-CUBE 5 x 5 x 5 CUBO DE LEDs 3D 5 x 5 x 5 ZUSAMMENBAU 4 Schritt 11: Verbinden Sie nun die LED-Platine über einen 10mm-Abstandsbolzen, einen M3-Bolzen von 20mm und eine M3- Mutter mit der Komponentenplatine (siehe Abb.). SOfTWAREIII. Laden Sie die LED-Cube-Software über www.velleman.eu oder den QR-Code herunter. Características LEDs: 5 x 5 x 5 = 125 LEDs• se puede programar por USB (animación/escenas)• es posible programar patrones• es posible ajustar la intensidad de luz por separado• 4 velocidades de transición• patrones disponibles: 3200• 5 niveles de ajuste de la intensidad de luz• nosonnecesarioslosconocimientosdecodicación• alimentación estabilizada: 9Vdc• ANTES DE EMPEZAR: Lea también el manual del usuario para consejos de soldadura y otras informaciones generales. Material necesario para el montaje del kit : Pequeño soldador de 40W máx. » Soldadura de 1mm, sin pasta de soldadura. » Pequeños alicates de corte. » Coloque los componentes correctamente orientados en el circuito integrado (véase la 1. gura). Coloque los componentes por orden correcto (véase la lista de componentes).2. Use los cajetines 3. þ para indicar su progreso. Tenga en cuenta las eventuales observaciones.4. Cree su propio cubo de LEDs 3D con efectos 3D ya preprogramados. ¡Conecte el cubo al ordenador (USB) y cree sus propios efectos! Empiece con un mini cubo de LEDs 3D LED MK193 Buenas habilidades soldador requeridas Buenas habilidades soldador requeridas- 16 -

CUBO DE LEDs 3D 5 x 5 x 5CUBO DE LEDs 3D 5 x 5 x 5 MONTAJEI. Consejos: ) Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores. montAr LA pLACA De Ci De LoS ComponenteS Monte las resistencias.1. Monte los condensadores cerámicos que se encuentran en la banda.2. Monte los zócalos de CI SMD. ¡Atención a la posición de la muesca!3. Monte los diodos. ¡Controle la polaridad!4. Monte el cristal (consulte la lista de componentes ilustrada).5. Monte el zócalo IC de 28 polos. ¡Atención a la posición de la muesca!6. Monte el LED. ¡Controle la polaridad!7. Monte los pulsadores.8. Monte los condensadores cerámicos.9. Monte el zócalo hembra de 30 polos.10. Monte de transistores.11. Monte el conector DC. ¡Móntelo de manera completamente perpendicular en el circuito impreso!12. Monte el conector USB.13. Monte los condensadores electrolíticos. ¡Controle la polaridad! 14. Monte el regulador de tensión.15. Coloque los CI en sus zócalos. ¡Atención a la posición de la muesca!16. montAr LA pLACA De Ci De LoS LeDS Monte el zócalo macho de 30 polos en la cara impresa del circuito impreso. NO SIGA A CIEGAS EL ORDEN DE LOS COMPONENTES EN LA CINTA. ¡CONTROLE SIEMPRE EL VALOR CON LA LISTA DE COMPONENTES! MONTAR LOS LEDSII. UtiliceelvídeodemontajedelMK193,disponibleenYoutube,ylasgurasdelalistadecomponentesilustradacomoayuda ! para soldar los LEDs. ESTRUCTURA 1 Paso 1: Pliegue el ánodo (pata larga) y el cátodo (pata corta) de 100LEDs(véaseg.). Paso 2: Suelde 20lasde5 LEDs. Suelde los ánodos en serie y asegúrese de que el ánodo del último LED esté plegado haciaadentroyenunángulode90°(véaseg.). Paso 3: Ahora, conecte estas 20lasengruposde5 entre sí soldando los ánodos en serie. Repita este paso 4 veces (véaseg.).CorteelánododelúltimogrupodeLEDs. Paso 4: Conecte las 4 estructuras una sobre la otra y suelde el cátodo del nivel superior al cátodo del LED del nivel inferior (véaseg.). ESTRUCTURA 2 Paso 5: Pliegue el ánodo (pata larga) y el cátodo (pata corta) de

LEDs(véaseg.). Paso 6: Suelde

LEDs. Asegúrese de que las conexiones de ánodo estén soldadas en serie y de que la conexión ánododelúltimoLEDestéplegadahaciaadentroenunángulode90°(véaseg.). Paso 7: Ahora, conecte estas

estructuras en grupos de

entresísoldandolosánodosenserie(véaseg.).Corteelánodo del último grupo de LEDs. Paso 8: Conecte estructura 1 sobre estructura 2ysueldeelcátododelnivelsuperiorconelcátododelnivelinferior(véaseg.). ESTRUCTURA 3 Paso 9: Conecte el cubo a la placa de circuito impreso. Asegúrese de que la cara impresa apunte hacia abajo (en dirección de la placa de CI de los componentes) Suelde los hilos de conexión en la cara impresa de la placa de CI de LEDs. Asegúrese de que el cubo se encuentre de manera completamente perpendicular en el circuito impreso y de que todos los LEDs estén en la misma altura. Paso 10: Monte 5 hilos de cubre estañados en la placa de CI de los LEDs y conecte cada hilo a un nivel de la estructura (véaseg.).- 16 -

CUBO DE LEDs 3D 5 x 5 x 5CUBO DE LEDs 3D 5 x 5 x 5 MONTAJEI. Consejos: ) Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores. montAr LA pLACA De Ci De LoS ComponenteS Monte las resistencias.1. Monte los condensadores cerámicos que se encuentran en la banda.2. Monte los zócalos de CI SMD. ¡Atención a la posición de la muesca!3. Monte los diodos. ¡Controle la polaridad!4. Monte el cristal (consulte la lista de componentes ilustrada).5. Monte el zócalo IC de 28 polos. ¡Atención a la posición de la muesca!6. Monte el LED. ¡Controle la polaridad!7. Monte los pulsadores.8. Monte los condensadores cerámicos.9. Monte el zócalo hembra de 30 polos.10. Monte de transistores.11. Monte el conector DC. ¡Móntelo de manera completamente perpendicular en el circuito impreso!12. Monte el conector USB.13. Monte los condensadores electrolíticos. ¡Controle la polaridad! 14. Monte el regulador de tensión.15. Coloque los CI en sus zócalos. ¡Atención a la posición de la muesca!16. montAr LA pLACA De Ci De LoS LeDS Monte el zócalo macho de 30 polos en la cara impresa del circuito impreso. NO SIGA A CIEGAS EL ORDEN DE LOS COMPONENTES EN LA CINTA. ¡CONTROLE SIEMPRE EL VALOR CON LA LISTA DE COMPONENTES! MONTAR LOS LEDSII. UtiliceelvídeodemontajedelMK193,disponibleenYoutube,ylasgurasdelalistadecomponentesilustradacomoayuda ! para soldar los LEDs. ESTRUCTURA 1 Paso 1: Pliegue el ánodo (pata larga) y el cátodo (pata corta) de 100LEDs(véaseg.). Paso 2: Suelde 20lasde5 LEDs. Suelde los ánodos en serie y asegúrese de que el ánodo del último LED esté plegado haciaadentroyenunángulode90°(véaseg.). Paso 3: Ahora, conecte estas 20lasengruposde5 entre sí soldando los ánodos en serie. Repita este paso 4 veces (véaseg.).CorteelánododelúltimogrupodeLEDs. Paso 4: Conecte las 4 estructuras una sobre la otra y suelde el cátodo del nivel superior al cátodo del LED del nivel inferior (véaseg.). ESTRUCTURA 2 Paso 5: Pliegue el ánodo (pata larga) y el cátodo (pata corta) de

LEDs(véaseg.). Paso 6: Suelde
