Marke	Velleman
Modell	K8018W
Produkttyp	Bausatz 3D-LED-Würfel
Anzahl LEDs	125 (5 x 5 x 5)
Programmierung	Über USB, Erstellung von Animationen und Sequenzen
Verfügbare Bildsequenzen	3200 programmierbare Sequenzen
Übergangsgeschwindigkeiten	4 Geschwindigkeiten
Helligkeitsstufen	5 Stufen
Stromversorgung	Stabilisiert 9 VDC (Adapter nicht enthalten)
Konnektivität	USB
Benötigtes Zubehör	Lötkolben max. 40W, Lötzinn 1 mm, Seitenschneider
Software	Herunterladbar unter www.velleman.eu
Schwierigkeitsgrad	Mittel (Löten erforderlich)
Pflege	Mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Polarität der Bauteile beachten, geeignetes Netzteil verwenden
Reparierbarkeit	Bausatz zum Zusammenbauen, Ersatzteile auf Anfrage erhältlich

Häufig gestellte Fragen - K8018W VELLEMAN

Wie montiert man den LED-Würfel?

Folgen Sie den Schritten der Anleitung, beginnen Sie mit dem Löten der Widerstände, dann der Kondensatoren, der SMD-ICs usw. Nutzen Sie die Abbildungen und das Youtube-Video des MK193 als Anleitung. Achten Sie auf die Polarität der Bauteile.

Welches Netzteil verwenden?

Verwenden Sie ein stabilisiertes Netzteil mit 9 VDC (nicht enthalten). Achten Sie auf die korrekte Polarität: Der Gleichspannungsstecker muss richtig angeschlossen werden.

Wo kann man die Software herunterladen?

Die Software des LED-Würfels kann von der Velleman-Website heruntergeladen werden: www.velleman.eu oder über den auf der Verpackung befindlichen QR-Code.

Kann man eigene Animationen erstellen?

Ja, der Würfel ist über USB programmierbar. Sie können mit der mitgelieferten Software eigene Sequenzen und Animationen erstellen, ohne Programmierkenntnisse zu benötigen.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie die Lötstelle der betreffenden LED: Sie muss korrekt ausgerichtet sein (Anode/Kathode). Verwenden Sie ein Multimeter, um die Durchgangsprüfung durchzuführen. Wenn die LED defekt ist, ersetzen Sie sie.

Wie groß ist der Würfel?

Die genauen Abmessungen sind nicht angegeben, aber der Würfel besteht aus 5 LED-Ebenen mit einem Abstand von ca. 1 cm, also einer Gesamthöhe von ca. 5-6 cm. Konsultieren Sie die Abbildungen in der Anleitung.

Ist der Bausatz für Anfänger geeignet?

Der Bausatz erfordert Grundkenntnisse im Löten und in der Elektronik. Er wird für Hobbyisten mit mittlerem Niveau empfohlen. Detaillierte Anleitungen helfen beim Zusammenbau.

Wie verbinde ich den Würfel mit dem Computer?

Verbinden Sie den Würfel über das USB-Kabel mit Ihrem Computer. Die Software erkennt den Würfel automatisch. Stellen Sie sicher, dass die Treiber installiert sind (falls erforderlich).

Gibt es Vorsichtsmaßnahmen beim Löten?

Verwenden Sie einen Lötkolben mit max. 40 W und feinem Lötzinn von 1 mm ohne Flussmittel. Arbeiten Sie in einem gut belüfteten Bereich. Vermeiden Sie Überhitzung der Bauteile.

Was tun bei Programmierproblemen?

Überprüfen Sie die USB-Verbindung und stellen Sie sicher, dass die Software aktuell ist. Starten Sie die Software neu. Wenn das Problem weiterhin besteht, lesen Sie die FAQ auf der Velleman-Website oder wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG K8018W VELLEMAN

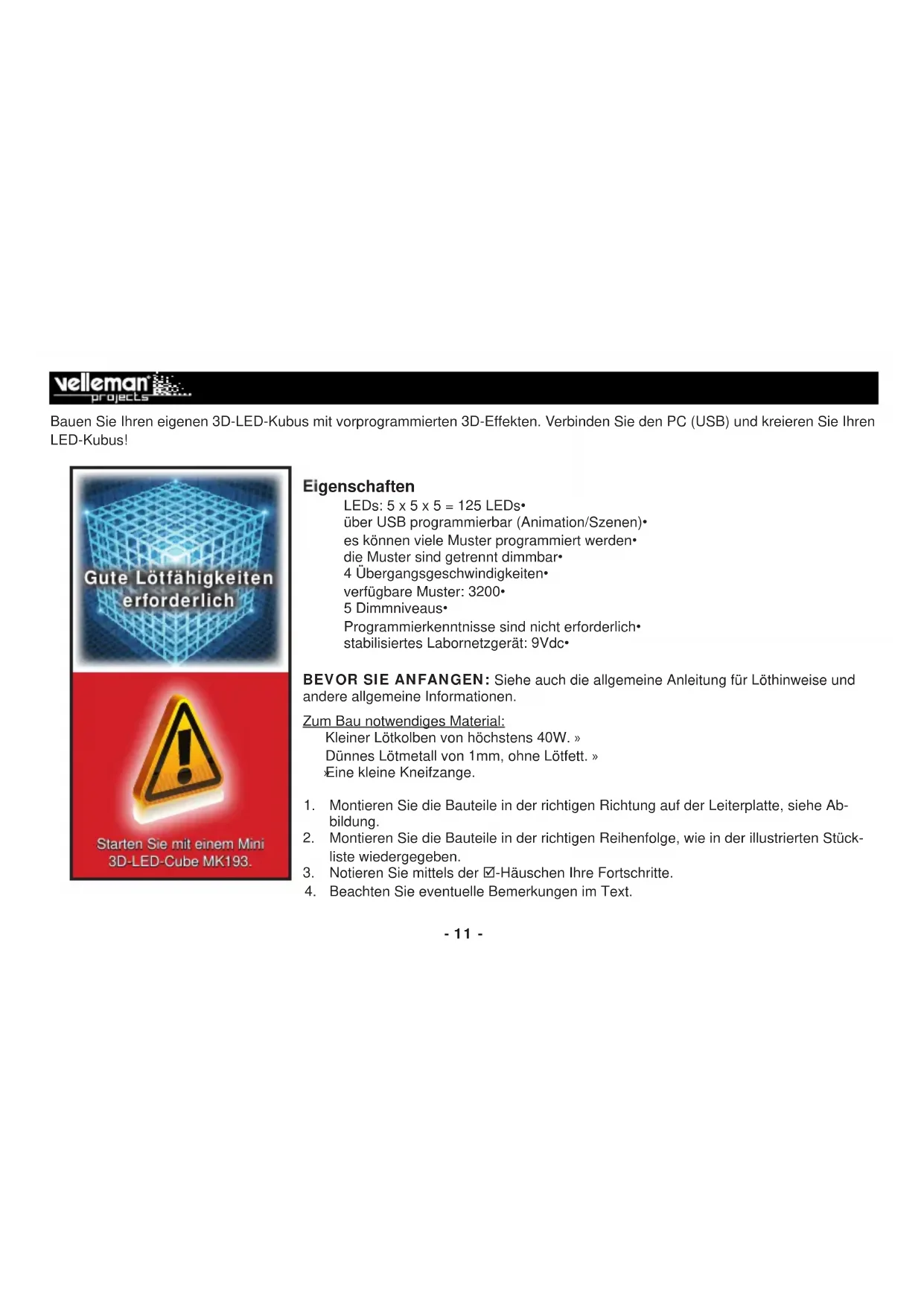

Bauen Sie Ihren eigenen 3D-LED-Kubus mit vorprogrammierten 3D-Effekten. Verbinden Sie den PC (USB) und kreieren Sie Ihren LED-Kubus!

Eigenschaften

LEDs: 5 x 5 x 5 = 125 LEDs über USB programmierbar (Animation/Szenen) es können viele Muster programmiert werden die Muster sind getrennt dimmbar 4 Übergangsgeschwindigkeiten verfügbare Muster: 3200 5 Dimmniveaus Programmierkenntnisse sind nicht erforderlich stabilisiertes Labornetzgerät: 9Vdc

BEVOR SIE ANFANGEN: Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen.

Zum Bau notwendiges Material:

Kleiner Lötkolben von höchstens 40W. » Dünnes Lötmetall von 1mm, ohne Lötfett. » Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

3D-LED-CUBE 5 x 5 x 5

MONTAGEI.

FOLGEN SIE NIE BLINDLINGS DER REIHENFOLGE DER KOMPONENTEN IM BAND. ÜBERPRÜFEN SIE IMMER DEN WERT ÜBER DIE STÜCKLISTE!

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

MONTAGE DER KOMPONENTEN-LEITERPLATTE

Montieren Sie die Widerstände.1.

Montieren Sie die keramischen Kondensatoren, die am Band befestigt sind2.

Montieren Sie die SMD IC-Füße. Achten Sie auf die Position der Einkerbung!3.

Montieren Sie die Dioden. Beachten Sie die Polarität!4.

Montieren Sie den Kristall (siehe illustrierte Stückliste).5.

Montieren Sie den 28-pol. IC-Fuß. Achten Sie auf die Position der Einkerbung!6.

Montieren Sie die LED. Beachten Sie die Polarität!7.

Montieren Sie die Druckknöpfe.8.

Montieren Sie die keramischen Kondensatoren.9.

Montieren Sie die 30-pol. Buchsenleiste.10.

Montieren Sie die Transistoren.11.

1. Montieren Sie den DC-Anschluss. Beachten Sie, dass er im rechten Winkel zur Platine steht!
2. Montieren Sie den USB-Anschluss.
3. Montieren Sie die Elektrolytkondensatoren. Beachten Sie die Polarität!
4. Montieren Sie den Spannungsregler.
5. Stecken Sie den IC in den Fuß. Achten Sie auf die Position der Einkerbung!

MONTAGE DER LED-LEITERPLATTE

Befestigen Sie den 30-pol. Stiftleiste an der bedruckten Seite der LED-Leiterplatte.

II. MONTAGE DER LEDS

! Verwenden Sie das Montagevideo vom MK193 (Youtube) und die Abbildungen der illustrierten Stückliste als Hilfe beim Löten der LEDs

ZUSAMMENBAU 1

Schritt 1: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 100 LEDs (siehe Abb.).

Schritt 2: Löten Sie 20 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.).

Schritt 3: Verbinden Sie diese 20 nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten. Wiederholen Sie diesen Schritt 4 Mal (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab.

Schritt 4: Verlöten Sie nun die 4 Ebenen nach und nach miteinander und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.).

ZUSAMMENBAU 2

Schritt 5: Biegen Sie die Anode (langen Anschlussdraht) und die Kathode (kurzen Anschlussdraht) von 25 LEDs (siehe Abb.).

Schritt 6: Löten Sie 5 Reihen von 5 LEDs. Löten Sie die Anoden in Serie und biegen Sie die Anode der letzten LED um 90° nach innen um (siehe Abb.).

Schritt 7: Verbinden Sie diese 5 Reihen nun durch Löten in Gruppen von 5, indem Sie die Anoden in Serie löten (siehe Abb.). Schneiden Sie die Anode der letzten LED-Gruppe ab.

Schritt 8: Löten Sie Ebene 1 und Ebene 2 zusammen und verbinden Sie die Kathode der oberen Ebene mit der Kathode der vorigen Ebene (siehe Abb.).

ZUSAMMENBAU 3

Schritt 9: Verbinden Sie den Kubus nun mit der der LED-Leiterplatte. Beachten Sie, dass der Bestückungsdruck der Platine nach unten (in Richtung der Komponentenplatine) zeigt. Verlöten Sie die Anschlussdrähte mit der bedruckten Seite der LED-Leiterplatte. Achten Sie darauf, dass der Kubus nicht schräg auf der Platine steht und, dass die Höhe der LEDs gleich ist.

Schritt 10:Bringen Sie 5 verzinnte Kupferdrähte an (LED-Platine) und verbinden Sie jeden Draht mit jeweils einer Ebene der Konstruktion (siehe Abb.).

ZUSAMMENBAU 4

Schritt 11: Verbinden Sie nun die LED-Platine über einen 10mm-Abstandsbolzen, einen M3-Bolzen von 20mm und eine M3-Mutter mit der Komponentenplatine (siehe Abb.).

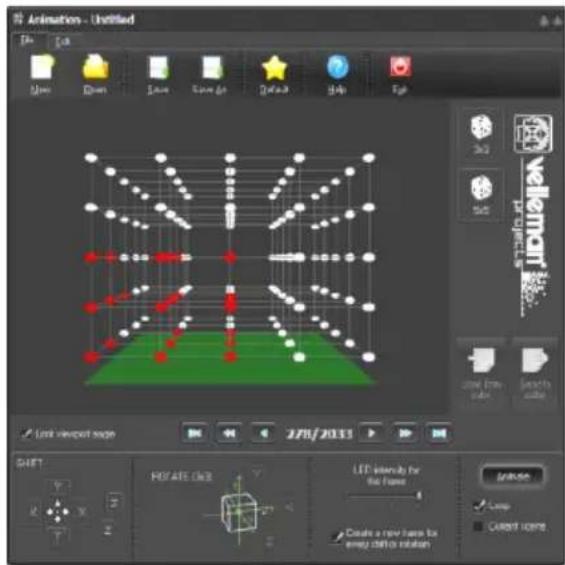

SOFTWAREIII.

Laden Sie die LED-Cube-Software über www.velleman.eu oder den QR-Code herunter.
