Tipo de producto	Equipo de roscado para tuberías a presión
Marca	RIDGID
Modelo	RT3422
Capacidad de roscado	3/4" a 2" de diámetro
Tipos de tuberías	Acero, plástico, hierro dúctil, hierro fundido
Montaje	Brida, conexión soldada, Weld-O-Let™, Thread-O-Let™
Recorrido máximo de la broca	14 pulg. (35,6 cm)
Accionamiento	Trinquete manual, trinquete neumático o taladro de empuñadura de pistola
Presión máxima admisible (agua)	500 PSIG (34,5 bar) a 100°F (38°C)
Presión máxima admisible (vapor, aire, gas natural)	150 PSI (10,3 bar) a 370°F (188°C)
Peso (equipo y trinquete solos)	17 lb (7,7 kg)
Equipamiento básico	Equipo con purgador, llave de trinquete, extensiones, ejes, adaptadores para válvulas, llaves de vaso
Avance de la broca	Mediante la rotación de una camisa alrededor de un cañón de roscas trapezoidales
Funciones principales	Rosca de tuberías a presión para crear derivaciones de 3/4" a 2"
Mantenimiento y limpieza	Limpiar las piezas después de cada uso, reemplazar las juntas de grafito después de 20 roscados o 6 meses
Seguridad	Uso obligatorio de gafas de seguridad, no exceder los límites de presión, usar solo con tuberías compatibles
Piezas de repuesto y reparabilidad	Usar exclusivamente piezas de repuesto RIDGID, reparaciones por un reparador autorizado
Garantía	Garantía de por vida contra defectos de materiales y mano de obra

Preguntas frecuentes - RT3422 RIDGID

¿Qué tipos de tuberías se pueden roscar con el RT3422?

El RT3422 puede roscar tuberías de acero, plástico, hierro dúctil y hierro fundido, con la condición de respetar los límites de presión.

¿Cuál es la presión máxima admisible para el roscado de una tubería de agua?

Para el agua, la presión máxima es de 500 PSIG (34,5 bar) a 100°F (38°C).

¿Qué sistemas de accionamiento se pueden usar con el RT3422?

El equipo puede ser accionado por un trinquete manual, un trinquete neumático o un taladro de empuñadura de pistola. Para gas natural, use solo un sistema neumático o manual.

¿Cómo instalar el adaptador de válvula en el RT3422?

Después de verificar la junta tórica, atornille el adaptador manualmente en el tornillo de alimentación de bronce hasta sentir una parada repentina. El apriete manual es suficiente.

¿Cuál es la carrera máxima de la broca?

El recorrido máximo de la broca es de 14 pulgadas (35,6 cm). Puede variar según la configuración (adaptador de válvula y broca utilizada).

¿Cómo evitar perforar la pared opuesta de la tubería durante el roscado?

Calcule la distancia de penetración ideal sumando el desplazamiento de la válvula a la carrera máxima, luego dividiendo por 2. No exceda esta distancia.

¿Qué mantenimiento regular es necesario para el RT3422?

Después de cada uso, limpie y seque todos los componentes. Reemplace las juntas de grafito cada 20 roscados o cada 6 meses (lo que ocurra primero).

¿Puedo usar un taladro eléctrico estándar para accionar el RT3422?

Sí, siempre que esté equipado con empuñadura de pistola y enchufado a un tomacorriente con interruptor diferencial (GFCI). Evite para gas natural debido al riesgo de chispas.

¿Qué hacer si la válvula no se cierra después del roscado debido a virutas?

Conecte una manguera al purgador, ábrala para expulsar las virutas, luego abra y cierre la válvula hasta que se cierre completamente.

¿Dónde puedo reparar mi RT3422?

Encomiende el equipo a un reparador autorizado de RIDGID o envíelo a la fábrica de Ridge Tool Company. Para encontrar un reparador, comuníquese con el servicio al cliente al [phone] o consulte el sitio web ridgid.com.

MANUAL DE USUARIO RT3422 RIDGID

• Pour français voire page 11
- Para ver el castellano vea la página 25

WARNING!

Modelo RT3422 Herramienta para taladrar tuberías a presión

Información General de Seguridad

Seguridad en la Zona de Trabajo....33

Seguridad Personal....33

Uso y Cuidado de la Herramienta....33

Servicio 33

Información Específica de Seguridad

Capacitación del operador ....34

Seguridad de la herramienta para taladrar ....34

Descripción, Especificaciones y Equipo

Descripción ....35

Especificaciones ....35

Equipo estándar....35

Instrucciones para el funcionamiento

Selección de adaptadores para válvulas 37

Diagrama de instalación de la herramienta taladradora ....37

Tabla de selección de cortadoras para la herramienta taladradora....39

Taladrado de una matriz ....41

Mantenimiento

Limpieza y mantenimiento de la RT3422....43

Forma de desmontar la herramienta....43

Modo de limpiar las piezas....43

Procedimiento para ensamblar la herramienta....43

Servicio y reparaciones 44

Hoja de Apuntes 45

Garantía vitalicia......carátula posterior

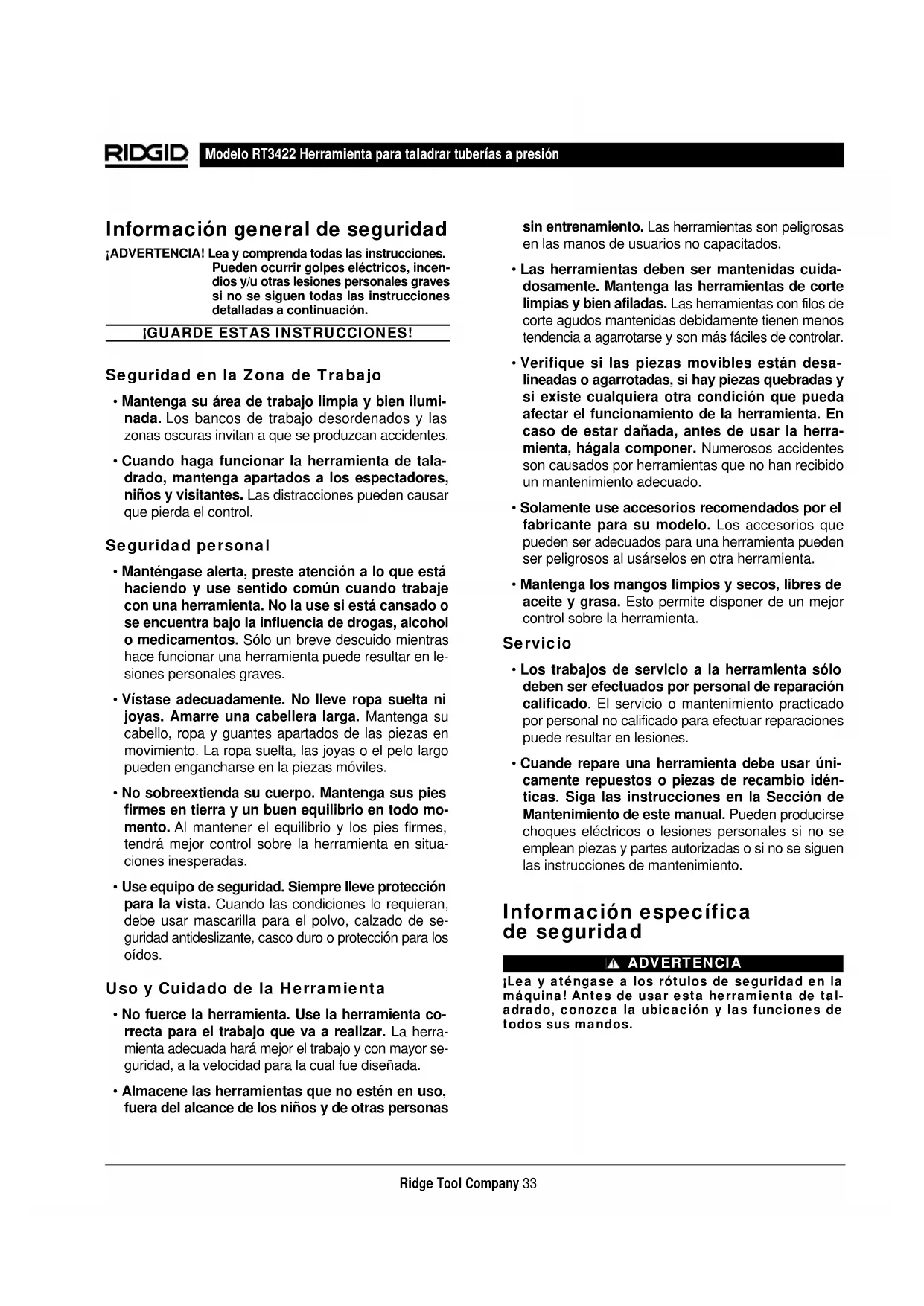

Información general de seguridad

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. Pueden ocurrir golpes eléctricos, incendios y/u otras lesiones personales graves si no se siguen todas las instrucciones detalladas a continuación.

¡GUARDE ESTAS INSTRUCCIONES!

Seguridad en la Zona de Trabajo

• Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las zonas oscuras invitan a que se produzcan accidentes.
• Cuando haga funcionar la herramienta de taladrado, mantenga apartados a los espectadores, niños y visitantes. Las distracciones pueden causar que pierda el control.

Seguridad personal

• Manténgase alerta, preste atención a lo que está haciendo y use sentido común cuando trabaje con una herramienta. No la use si está cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Sólo un breve descuido mientras hace funcionar una herramienta puede resultar en lesiones personales graves.
• Vístase adecuadamente. No lleve ropa suelta ni joyas. Amarre una cabellera larga. Mantenga su cabello, ropa y guantes apartados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo pueden engancharse en la piezas móviles.
• No sobreextienda su cuerpo. Mantenga sus pies firmes en tierra y un buen equilibrio en todo momento. Al mantener el equilibrio y los pies firmes, tendrá mejor control sobre la herramienta en situaciones inesperadas.
• Use equipo de seguridad. Siempre lleve protección para la vista. Cuando las condiciones lo requieran, debe usar mascarilla para el polvo, calzado de seguridad antideslizante, casco duro o protección para los oídos.

Uso y Cuidado de la Herramienta

• No fuerce la herramienta. Use la herramienta correcta para el trabajo que va a realizar. La herramienta adecuada hará mejor el trabajo y con mayor seguridad, a la velocidad para la cual fue diseñada.
• Almacene las herramientas que no estén en uso, fuera del alcance de los niños y de otras personas

sin entrenamiento. Las herramientas son peligrosas en las manos de usuarios no capacitados.

• Las herramientas deben ser mantenidas cuidadosamente. Mantenga las herramientas de corte limpias y bien afiladas. Las herramientas con filos de corte agudos mantenidas debidamente tienen menos tendencia a agarrotarse y son más fáciles de controlar.
• Verifique si las piezas movibles están desalineadas o agarrotadas, si hay piezas quebradas y si existe cualquiera otra condición que pueda afectar el funcionamiento de la herramienta. En caso de estar dañada, antes de usar la herramienta, hágala componer. Numerosos accidentes son causados por herramientas que no han recibido un mantenimiento adecuado.
• Solamente use accesorios recomendados por el fabricante para su modelo. Los accesorios que pueden ser adecuados para una herramienta pueden ser peligrosos al usárselos en otra herramienta.
• Mantenga los mangos limpios y secos, libres de aceite y grasa. Esto permite disponer de un mejor control sobre la herramienta.

Servicio

• Los trabajos de servicio a la herramienta sólo deben ser efectuados por personal de reparación calificado. El servicio o mantenimiento practicado por personal no calificado para efectuar reparaciones puede resultar en lesiones.
• Cuando repare una herramienta debe usar únicamente repuestos o piezas de recambio idénticas. Siga las instrucciones en la Sección de Mantenimiento de este manual. Pueden producirse choques eléctricos o lesiones personales si no se emplean piezas y partes autorizadas o si no se siguen las instrucciones de mantenimiento.

Información específica de seguridad

ADVERTENCIA

¡Lea y aténgase a los rótulos de seguridad en la máquina! Antes de usar esta herramienta de taladrado, conozca la ubicación y las funciones de todos sus mandos.

Capacitación del operador

ADVERTENCIA

Es potencialmente peligroso cortar un tubo que contiene líquidos o gases a presión. Para mantener un ambiente de trabajo seguro y evitar serias lesiones personales, al usarse este equipo deben seguirse los procedimentos correctos.

Ninguna persona debe hacer uso de esta herramienta si no está completamente entrenada para hacerla funcionar correctamente y si no está consciente de los peligros inherentes a los trabajos en tuberías que contienen líquidos o gases a presión.

Quién adquiera este equipo es responsable de la manera en que se le emplee y del entrenamiento y competencia de sus operadores.

Si en cualquier momento surge alguna dificultad al hacer funcionar este equipo, por favor ¡contacte a Ridge Tool de inmediato!

ADVERTENCIA

• Lea el Manual del Operador. El operario debe estar adecuadamente entrenado antes de usar esta herramienta.
• Use protección para la vista.
• No sobrepase los límites de presión y temperatura de la herramienta ni de ninguno de sus acoplamientos, válvulas o conexiones. Sólo taladre tuberías cuyo contenido se conoce.

Herramienta para taladrar tuberías a presión Modelo RT 3422

Agua: 500 psig @ 40° C (100°F)

Aire, vapor, gas natural: 150 psig @ 172°C (370°F)

Seguridad de la herramienta para taladrar

1. Esta herramienta para taladrar tuberías a presión debe ser usada por personal entrenado solamente. El uso incorrecto de esta herramienta puede causar serias lesiones personales, daños al medioambiente y/o daños a la propiedad privada.

2. Siempre lleve protección para los ojos. Las cortadoras y las brocas son duras y causan destrozos.

3. No exceda los límites recomendados para la presión. Taladrar una matriz cuya presión es superior al límite máximo que soporta esta herramienta o un adaptador, podría resultar en la falla de alguno de ellos.

4. Sólo perfore matrices que conducen agua, aire, vapor de agua o gas natural a presión. Otros materiales pueden atacar las selladuras de esta herramienta.
5. Cuando use herramientas motorizadas para accionar esta herramienta para taladrar, comprenda y siga todas las instrucciones de seguridad relacionadas con dicha herramienta a motor. Generalmente los trinquetes de aire son una opción más segura, ya que las herramientas eléctricas pueden producir explosiones y choques eléctricos.
6. No deben emplearse herramientas eléctricas para taladrar cañerías que llevan gas natural. Sólo use trinquetes neumáticos o manuales. Las herramientas eléctricas producen chispas que pueden encender el gas.
7. Las herramientas provistas de una conexión a tierra deben ser enchufadas a una salida de corriente debidamente conectada a tierra. En el caso de que la herramienta sufra una avería eléctrica o de otro tipo, la conexión tierra proporciona una vía de baja resistencia para conducir la electricidad lejos del usuario.
8. Las herramientas eléctricas deben enchufarse a salidas de corriente protegidas con un Interruptor de Circuito cuando Falla la Conexión a Tierra (GFCI). Ella reduce el riesgo de que se produzcan choques eléctricos.
9. Sólo use brocas o taladros eléctricos de ángulo recto o trinquetes neumáticos para hacer girar a la cortadora. La herramienta debe ser accionada a una velocidad controlada. Si no se usa un accionamiento de ángulo recto o no se controla cuidadosamente la velocidad de alimentación de la herramienta, es posible que la cortadora se detenga repentinamente haciendo que el accionamiento de la herramienta motorizada se doble de súbito.
10. La matriz que se va a taladrar debe estar montada firmemente para evitar que se mueva. El movimiento puede causar la rotura de la herramienta durante la perforación.

11. Siga todas las normas y precauciones de seguridad pertinentes al área de trabajo donde se encuentre.

12. Cuando trabaje bajo la superficie, disponga de una ruta de escape antes de comenzar a taladrar. Dichas precauciones reducen el riesgo de lesiones.

13. Cuando se encuentre trabajando sobre un andamio o elevador, tanto el operario, la herramienta, así como el conjunto del accionamiento deben afirmarse con seguridad. Ello reduce el riesgo de lesiones debido a caídas de personas o herramientas.
14. Descargue la presión de la válvula de purga lejos de la zona de trabajo y del personal presente. Cuando trabaje en medio de equipos y personas, emplee un acoplamiento de manguera en la válvula de purga para controlar la descarga del fluido. La descarga dirigida hacia el personal en la obra puede ocasionar serias lesiones.
15. No use esta herramienta para sujetar al operario. Así se rompe o se daña la herramienta.
16. La herramienta está hecha para taladrar líneas a presión. Siga las instrucciones en el Manual del Operador para conocer sus usos. Usarla para otras tareas aumenta el riesgo de que se produzcan lesiones.
    ¡NOTA! Guarde este Manual en el bolsillo provisto en la caja de la herramienta.

Descripción, especificaciones y equipo estándar

Descripción

La herramienta para taladrar tuberías a presión Modelo RT 3422 taladra un orificio en tubos de acero, plástico, hierro flexible y hierro fundido mientras se encuentran a presión, empleando una válvula tipo silla de montaje o un niple soldado. La taladradora es capaz de taladrar líneas de agua a presiones de hasta 500 psi y matrices de vapor, aire y gas natural a presiones de hasta 150 psi. El Modelo RT 3422 pesa sólo 18 libras y puede taladrar orificios de 3/4 a 2", fácil y rápidamente. La cortadora gira gracias a un trinquete manual de 11/16" o puede accionarse con un trinquete neumático o un taladro de ángulo recto. Un cilindro autolimpiante con rosca de 29 permite alimentar fácilmente la cortadora en el tubo y, cuando se efectúa el corte, es capaz de resistir la fuerza del tubo a presión.

Especificaciones

Capacidad dela herra-

mienta de taladrado....3/4 a 2"

Montaje....tipo silla de montaje, niple soldado, Weld-O-Let™, Thread-O-Let™

Carrera de la cortadora.....14" máx.

Actuador .....Trinquete manual, trinquete neu-mático, o taladro de ángulo recto

Tipo de tubo......acero, plástico, hierro flexible, hierro fundido

Alimentación de la

cortadora....giro de la camisa alrededorde un cilindro roscado de 29

Presiones......agua 500 psig @ 100°F vapor, aire, gas natural 150 psi @ 370°F

Peso....17 libras, sólo herramienta y trinquete

Equipo estándar

Sólo máquina RT3422......Cuerpo de la herramienta con válvula de purga

Conjunto de RT3422

de 3/4 a 1"......Cuerpo de la herramienta con válvula de purga

Caja de la herramienta

Llave de trinquete

Pequeña extensión para el eje

Extensión larga para el eje

Arbol de la sierra de orificio pequeño

Arbol de la sierra de orificio grande

Adaptadores para válvula de 3/4, 1"

Dos llaves de lomo o inglesas

Conjunto de RT3422

de 3/4 a 2"......Cuerpo de la herramienta con válvula de purga

Caja de la herramienta

Llave de trinquete

Pequeña extensión para el eje

Extensión larga para el eje

Arbol de la sierra de orificio pequeño

Arbol de la sierra de orificio grande

Adaptadores para válvula de 3/4, 1, 1-1/4, 1-1/2, y 2"

Dos llaves de lomo o inglesas

Instrucciones para el funcionamiento

1. Determine con precisión cuál tubo necesita horadar. Recorra la tubería hasta donde más pueda para asegurar que efectivamente es la que requiere perforarse. Anote la materia (lo que está dentro del tubo) y la presión a que se encuentra la materia en la Hoja de Apuntes, al final de este manual.
2. Determine exactamente dónde necesita taladrarse el tubo. Tome en consideración no sólo la mejor ruta para la nueva tubería sino también los efectos que puedan causar las virutas producidas durante la instalación en el equipo que estará aguas abajo. Considere la orientación que tendrá la nueva conexión: al taladrarse la parte superior de la tubería pueden caer virutas a su interior, mientras que si se taladra la parte inferior de la tubería las virutas probablemente caerán hacia el interior de la herramienta. Si se emplea el conjunto de la Válvula de Purga, y permanece abierto durante todo el taladrado, las virutas serán arrastradas hacia afuera.
3. Determine si para montar la válvula a la matriz se usará un dispositivo de silla de montar o un "Thread-O-Let™" o "Weld-O-Let™" de soldadura in situ. Considere las ventajas y desventajas del uso de cada uno de ellos. Anote los datos de la conexión en la Hoja de Apuntes, al final de este manual.

Los "Thread-O-Let™" o "Weld-O-Let™" sólo puedon soldados a un tubo metálico compatible y soportan un límite máximo de presión. No obstante, es casi imposible asegurar la entereza de una soldadura en el tubo sin el empleo de rayos-X. La materia dentro del tubo puede afectar en forma adversa a la penetración de la soldadura porque la enfría o, peor aún, la soldadura puede adentrarse demasiado en el tubo permitiendo que la presión del interior del tubo escape por la poza caliente, fundida de la soldadura. Sirve una silla de montaje en cualquier tipo de tubería que tenga un diámetro exterior compatible. Las sillas de montaje para este servicio tienen un límite de presión conocido, pero si por cualquier motivo fallan los refuerzos o las cubrejuntas de la soldadura, este tipo de juntura puede fallar también.

1. Seleccione cuál "corporation stop" o válvula se usará. ("Corporation stop" es una válvula con una agarradera cuadrada que permite el empleo de una llave en vez de un volante-manubrio para abrir y cerrar la válvula. Esto, para asegurar que la válvula no será abierta inadvertamente o por personas sin autorización). Puede usarse cualquier válvula que tenga un límite de presión adecuado, que esté hecha de un

material compatible con la materia o fluido al interior del tubo, que sea lo suficientemente corta y que se abra de manera que permita a la cortadora atravesarla sin dificultad. Sólo sirven las válvulas de entrada de bola, de tapón o de compuerta. Antes de montar la válvula y la herramienta, asegure que la cortadora pueda pasar por la válvula. Si no cabe, se requiere otro tipo o marca de válvula.

1. Ensamble la herramienta y determine si el taladrado es factible. Hágalo para confirmar si la configuración que se ha planificado permitirá el recorrido necesario para realizar la perforación o si se perforará demasiado lejos traspasándose el otro lado del tubo. Seleccione el adaptador para válvula, la barrena guía, la extensión y el adaptador para sierra adecuados de la Tabla de Selección de Adaptadores para Válvulas. El Diagrama de Instalación ayudará al operador a determinar cuál equipo necesita para realizar la perforación.
   a) Después de asegurar que la herramienta se encuentra en la posición más corta y abatida y de seleccionar la extensión del tamaño adecuado, sostenga el husillo de sus partes planas en el extremo y atornille la extensión al final del husillo. Sólo necesita atornillarlo con la mano ya que las roscas se apretarán durante el funcionamiento de la herramienta. (Figura 1).

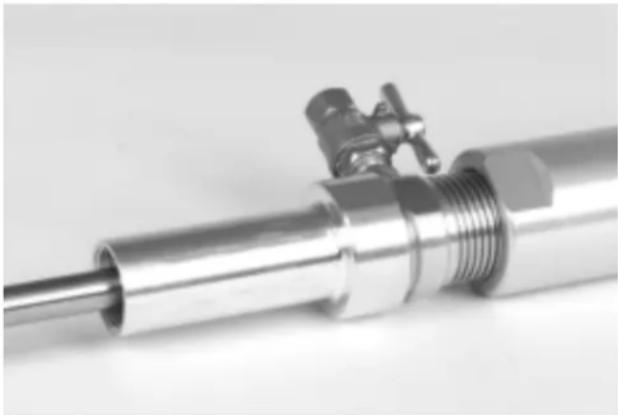

Figura 1 – Montaje de la extensión

b) Revise el anillo de sellado en forma de O ubicado dentro del adaptador para válvula (cámbielo si está dañado) y, sujetando el tornillo de alimentación de bronce de sus partes planas, encaje el adaptador para válvula en el tornillo de alimentación de bronce. Esto debe hacerse a mano porque el operador primero sentirá cómo encaja el anillo de sellado y luego la abrupta detención del adaptador cuando el tornillo de alimentación de bronce topa fondo dentro del adaptador para válvula. (Figura 2).

Selección de adaptadores para válvulas
Dimensión de la válvula	Dimen-Adaptador CTS	Adaptador Adaptador hembra NPT	Adaptador Adaptador macho NPT	Adaptador Adaptador hembra BSPT	Adaptador Adaptador macho BSPT	Adaptador sión de la guía	Extensión	para sierra	Comentarios
3/4"	0,625	76057	76087	76132	76177	76222	0.250	76047	76037	Configuración preferente
	0,688
1"	0,750	76067	76092	76137	76182	76227	0.250	76047	76037
	0,813
	0,875									Configuración preferente
	0,938
1-1/4"	1,000	76072	76097	76142	76187	76232	0.250	76047	76037
	1,063
	1,125									Configuración preferente
	1,188
1-1/2"	1,250	76077	76102	76147	76192	76237	0.375	76052	—	Adaptador especial para sierra
	1,313									Adaptador especial para sierra
	1,375									Configuración preferente
	1,438
2"	1,500	76082	76107	76152	76197	76242	0.375	76052	76042
	1,563
	1,625
	1,688
	1,750									Configuración preferente
	1,813
	1,875

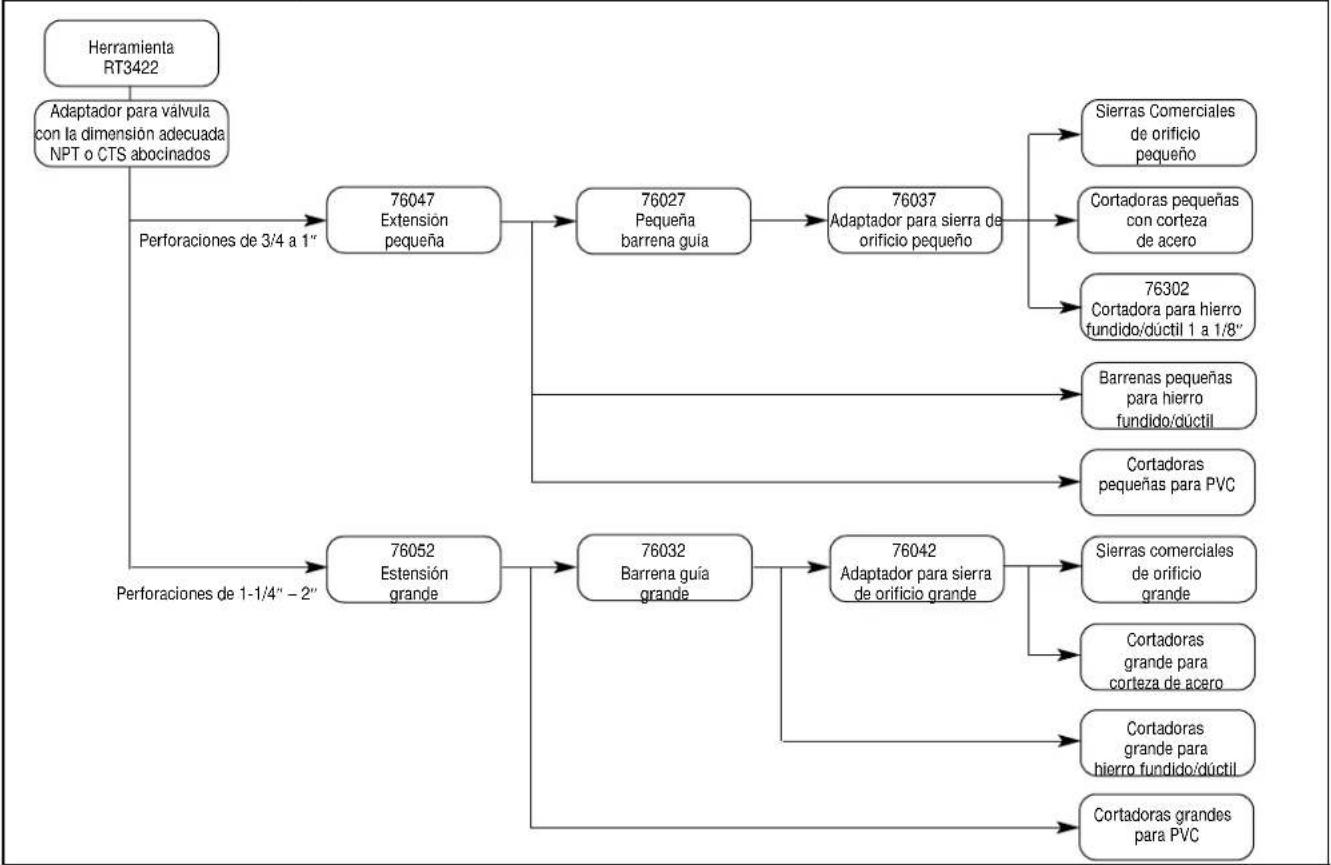

Diagrama de Instalación de la Herramienta Taladradora

Figura 2 – Montaje del adaptador para válvula

c) Seleccione la cortadora que va a usar en la próxima tarea con la ayuda de la tabla en la página siguiente. Tome nota de que la barrena guía y el adaptador para la sierra pueden no necesitarse. Ello dependerá del tamaño de cortadora que se elija. Si la cortadora seleccionada requiere de un adaptador para sierra de orificio, atorníllela al extremo de la extensión. Las cortadoras de PVC y de hierro fundido o hierro dúctil no necesitan un árbol para la sierra de orificio. Como se dijo anteriormente, sólo apriete manualmente. (Figuras 3 y 3a).

Figura 3 – Montaje de un adaptador de sierra para orificios pequeños

Figura 3a – Montaje de un adaptador de sierra para orificios grandes

d) Inspeccione la cortadora seleccionada para esta tarea en particular. Asegure que se encuentra en buenas condiciones y atorníllela al árbol para sierra de orificio, si lo hay, o directamente a la extensión. Como se dijo, sólo apriete a mano. (Figuras 4 y 4a).

Figura 4 – Montaje de la cortadora en el árbol para sierra de orificio pequeño

Figura 4a – Montaje de la cortadora en el árbol para sierra de orificio grande

e) Revise la barrena guía seleccionada para el trabajo que se hará con el fin de asegurar que se encuentra en buenas condiciones. Preste especial atención al dispositivo de retención del cupón, porque es posible que el cupón no pueda ser recuperado si el dispositivo llega a dañarse. (Cupón es el disco de metal o de plástico que se desprende del tubo al cortarlo). Introduzca esta barrena guía dentro del adaptador para sierra de orificio, si lo hay, o directamente dentro de la cortadora. Asegure la barrena guía en su lugar con el tornillo de retención ubicado en la parte plana de la guía y apriételo firmemente. (Figura 5).

Figura 5 – Montaje de la barrena guía

Tabla de Selección de Cortadoras para la Herramienta Taladradora RIDGID
Dimensión de la fraccional Bi-Metal barrena hierro fundido/dúctil de PVC	DIMENSIón (Funcionamiento motorizado solamente)	RIDGID RIDGID RIGIDRIGIDas de cortadoras (Funcionamiento manual solamente)	RIDGID (Funcionamiento motorizado o manual solamente)	RIDGID (Funcionamiento manual solamente)	(Funcionamiento
0,625	5/8	R10	76267	76292	76317
0,688	11/16	R11
0,750	3/4	R12
0,813	13/16	R13
0,875	7/8	R14	76272	76297	76322
0,938	15/16	R15
1,000	1	R16
1,063	1-1/16 R17
1,125	1-1/8	R18	76277	76302	76327
1,188	1-3/16 R19
1,250	1-1/4	R20
1,313	1-5/16 R21
1,375	1-3/8	R22	76282	76307	76332
1,438	1-7/16 R23
1,500	1-1/2	R24
1,563	1-9/16 R25
1,625	1-5/8	R26
1,688	1-11/16	R27
1,750	1-3/4	R28	76287	76312	76337
1,813	1-13/16	R29
1,875	1-7/8	R30

f) Mida la distancia desde un punto dado, las caras planas (que sirven para que se encaje una llave) del tornillo de retención, por ejemplo, hasta el extremo de la camisa. En la Figura 6, abajo, la distancia es de 1 pulgada.
g) Atornille la camisa nuevamente sobre el tornillo de alimentación de bronce. (Mirando a lo largo del tubo desde su extremo con casquete hacia el extremo para la barrena, la camisa gira en el sentido contrario al de las manecillas del reloj para extender la herramienta). Gire la camisa por completo hasta que se detenga. Nuevamente mida la distancia desde un punto como las caras planas del tornillo de alimentación, hasta el final de la camisa. En la Figura 7 es de15" Reste la distancia obtenida en el paso previo (h) de esta última. El resultado es una carrera total de 14 pulgadas. Note que la distancia de la carrera o recorrido puede verse afectada por varias de las combinaciones de adaptadores para válvula y cortadoras. Anote la distancia de la carrera en la Hoja de apuntes en la página 45.

Figura 6 – Medición de la separación: 1 pulgada

Figura 7 – Medición del total de la carrera

h) Junte la silla de montaje seleccionada con la matriz de acuerdo a las especificaciones del fabricante, o solde la "thread-o-let" o "Weld-O-Let™" seleccionada a la matriz cumpliendo todas las normas vigentes para soldar.

i) Aplique sellador de tubo a las roscas del "corporation stop" o de la válvula y enrosque firmemente dentro de la silla de montaje o del "Thread-O-Let™" para asegurar que la ensambladura quede a prueba de fuga. Asegure que la válvula se encuentre en la posición de CLOSED (cerrada).

j) Mida la distancia entre la superficie del tubo hasta el extremo de salida de la válvula, como se muestra en las Figuras 8 y 9. Este es el recorrido mínimo requerido antes de hacer contacto con el tubo que se va a taladrar. (En la ilustración que sirve de ejemplo, el recorrido es de 4^1/2 ). Anote esta dimensión en la Hoja de Apuntes al final de este manual. Si esta distancia está dentro de una pulgada de la distancia de recorrido o carrera obtenida en el paso (g), es posible que la herramienta no cuente con el espacio suficiente para taladrar sin peligro. Si es así, esta operación no es factible y debe configurarse nuevamente con otra válvula y/o silla de montaje.

k) Mida la distancia desde la superficie más alejada del tubo hasta el extremo de salida de la válvula como se muestra en la Figura 10. Este es el recorrido máximo permitido antes de perforar el otro lado, más alejado, del tubo que se va a taladrar. (En la ilustración de ejemplo el recorrido es de 10^1/2 ). Anote esta dimensión en la Hoja de Apuntes al final de este manual. Si esta distancia es menor que la distancia de recorrido en el paso (g), entonces la herramienta puede efectuar una carrera que la lleve

a penetrar el lado opuesto del tubo. Esto es factible que ocurra en el caso ilustrado. Por lo tanto, esta operación debe realizarse con mucho cuidado para evitar problemas.

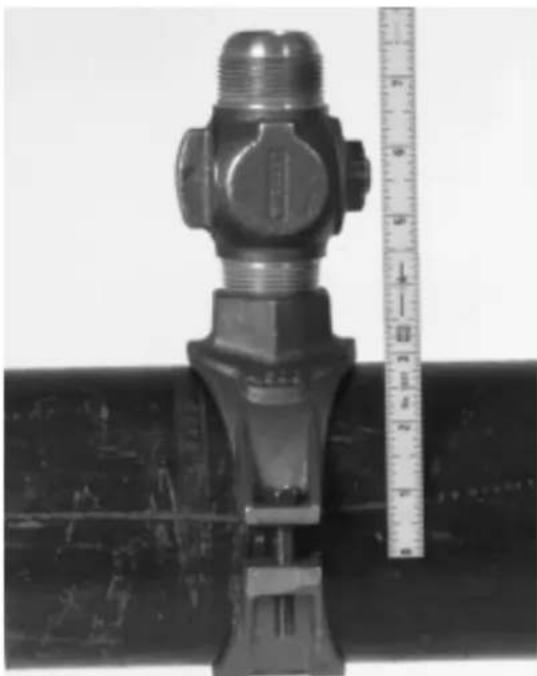

Figura 8 – Medición de la distancia de alejamiento de la válvula

Figura 9 – Medición de la distancia de alejamiento de la válvula

I) Calcule la distancia ideal de penetración con el fin de llegar hasta el centromedio del tubo. Sume la dis-

tancia de alejamiento de la válvula en el paso (j) al recorrido máximo en el paso (k) y divida el resultado por dos. (En el ejemplo ilustrado, esto es 10 ^1/2 " más 4 ^1/2 " igual 15". Divida 15" por 2 y obtiene 7 ^1/2 ", la distancia ideal de penetración.

m) Reste la distancia ideal de penetración, de la carrera total obtenida en el paso (g). (En el ejemplo ilustrado, esto es 14" de carrera total menos 7 ^1/2 " de recorrido permitido, lo que da 6 ^1/2 " como distancia restante que no puede utilizarse).

¡ADVERTENCIA!

Las mediciones equivocadas pueden causar la perforación del otro lado del tubo.

Figura 10 – Medición del recorrido máximo

Taladrado de una matriz

1. Si el conjunto de la válvula de purga no se va a usar, asegure que la válvula de purga esté cerrada o que un tapón de 3/8" haya sido instalado. Aplique sellador de tubo para sellar las roscas en la válvula de purga y en el tapón.
2. Acople la herramienta de taladrado, completamente ensamblada y extendida, a la rosca en la salida de la válvula, atornillándola al adaptador de la válvula. (Figura 11) Se debe aplicar sellador de tubo en los adaptadores de válvula NPT y BSPT, dentro de la en-

sambladura provisoria entre la válvula y el adaptador para la válvula. Luego apriete la unión firmemente para evitar fugas. La conexión entre el adaptador para válvula y la válvula cuando se usan adaptadores CTS (dimensiones de tubo de cobre -abocinado o de compresión-) no requiere sellador de tubo, pero debe tener en su lugar la empaquetadura o arandela adecuada y en buen estado.

1. Abra, cierre y vuelva a abrir la válvula o el "corporation stop" para asegurar que la barrena guía no interfiere con el funcionamiento de la válvula. En el caso de que la barrena interfiera en el cierre de la válvula, cambie la válvula e inicie todo este proceso nuevamente.

Figura 11 – Conexión de la herramienta a la válvula

1. Si se va a usar la válvula de purga, puede conectársele una manguera para dirigir la descarga. Recuerde que debe sujetar el extremo libre de la manguera para controlar el rumbo de la descarga. Note que la descarga es la misma materia que se encuentra dentro del tubo.

iADVERTENCIA!

Cerciórese de que nadie se encuentre en el trayecto de la descarga que pueda salir por la válvula de purga en el caso de que se abra accidentalmente. La presión puede ser altísima y ocasionar serias lesiones.

1. Gire la camisa en el sentido de las manecillas del reloj hasta que la cortadora se pose suavemente sobre la matriz. Luego retroceda la camisa con una vuelta. Con la llave de trinquete o una herramienta motorizada, gire el eje de accionamiento en el hexá- gono de 11/16" mientras ejerce presión continua

girando la camisa. No ejerza demasiada presión sobre la cortadora y el tornillo de alimentación. Cuando se presiona suave y levemente con la alimentación, se logran cortes de superior calidad. (Figura 12)

¡ADVERTENCIA!

La alimentación excesiva de la cortadora puede ocasionar una retroacción de alto momento torsional hacia el operador y podría dislocar o lesionar su brazo.

Continúe taladrando a través de la matriz hasta que no sienta resistencia mientras avanza la alimentación. Deténgase inmediatamente si sólo queda por recorrer el trecho inutilizable de la carrera. Si se avanza más allá de este punto podría horadarse el otro lado del tubo.

iADVERTENCIA!

No taladre por la parte inferior del tubo.

1. Se ha completado el taladrado del tubo. Ahora, la válvula, la silla de montaje y la herramienta están llenas de la materia que fluye por la tubería. Gire la camisa en el sentido contrario al de las manecillas del reloj hasta que todas las roscas del tornillo de alimentación de bronce estén expuestas y el tornillo no pueda seguir girando. Esta acción ha retractado completamente a la cortadora y al cupón. Cierre el "corporation stop" o la válvula. Si se hace difícil cerrar la válvula (porque hay virutas, producto del taladrado), acople una manguera al conjunto de la válvula de purga para "arrastrar" la mayor cantidad de virutas posible. Luego con un vaivén abra y cierre la válvula hasta que pueda cerrarse completamente. Es esencial que la válvula quede cerrada antes de proseguir. Si el conjunto de la válvula de purga está en uso, se lo puede cerrar también y quitarse la manguera. Note que la manguera contendrá restos de la misma materia que está dentro del tubo.

2. Extraiga el trinquete o herramienta a motor del hexá- gono en el eje de accionamiento. Coloque una llave en la válvula para evitar que se desconecte mientras se desatornilla con otra llave el adaptador para válvula de la válvula misma. Esté preparado por si la herramienta se desprende repentinamente y de- rrama cualquier materia que contenga. Si el tubo taladrado estaba seco, sepa que la cortadora puede estar caliente.

3. Ahora pueden acoplarse nuevas cañerías al extremo de salida de la válvula. Después, lo único que se requiere es abrir la válvula para activar la nueva red.

4. Para extraer el cupón de la cortadora, gire la camisa en el sentido de las manecillas del reloj hasta que la cortadora quede expuesta. Las cortadoras de corteza tienen un agujero o ranura para empujar el cupón hacia afuera. Si es necesario, extraiga la cortadora para poder sacar el cupón con mayor facilidad. Si se ha usado una barrena guía para la retención del cupón, comprima el resorte de retención para que el cupón resbale hacia afuera. Después de efectuar todos los taladrados de esta configuración, siga con el paso 10. Si se necesita taladrar más veces, reponga la cortadora en su lugar y comience nuevamente desde el paso 1.

5. Extraiga el adaptador para válvula, taladro o cortadora, barrena guía (si se usó), adaptador para sierra (si se usó) y la extensión, fuera de la herramienta. Gire la camisa en el sentido de las manecillas del reloj hasta que todas las roscas del tornillo de retención de bronce queden ocultas y la herramienta esté completamente abatida. Limpie todos los componentes, séquelos y guárdelos en la caja de herramientas.

Figura 12 – Giro de una mano en el trinquete y la otra en la herramienta

Mantenimiento

Limpieza y mantenimiento de la RT 3422

Esta tarea sólo debe realizarla un técnico de reparaciones calificado.

Forma de desmontar la herramienta

1. Gire la camisa en el sentido de las manecillas del reloj hasta que todas las roscas del tornillo de retención de bronce queden ocultas y la herramienta esté completamente abatida. Ponga la herramienta horizontalmente sobre una mesa para que sus partes no se caigan.
2. Ubique y extraiga el tornillo de retención ubicado en el costado del casquete rojo.
3. Ubique y extraiga el anillo de retención y la arandela del extremo del casquete rojo.
4. Desatornille y extraiga el casquete terminal rojo. Note que cualquier materia que haya eludido a la selladura se almacenará bajo el casquete y podrá derramarse en este momento. No extraiga el cojinete sellado (que no necesita mantenimiento) del casquete salvo que se lo vaya a recambiar. Si debe extraer el cojinete, emplee dos clavijas de 7/64" de diámetro e igual longitud para empujar suavemente el cojinete hacia afuera. Si se emplea un martillo para hacer esto, se dañará el nicho de precisión donde se aloja el cojinete en el casquete.
5. Ubique el casquete de sellado y extraiga los dos tornillos de seguridad y luego desatornille y extraiga el casquete de sellado mismo. Extraiga el anillo de sellado del interior del extremo del tornillo de alimentación de bronce que recién quedó expuesto. Extraiga las dos selladuras de grafito desde el mismo lugar. Si las selladuras de grafito están dañadas o gastadas, elimínelas y repóngalas con dos nuevas. Las selladuras deben cambiarse, generalmente, cada 20 taladrados o cada seis meses, según cuál acontezca primero.
6. Empuje el husillo desde el extremo hexagonal y sáquelo por el otro extremo de la herramienta. Gire la camisa en el sentido contrario al de las manecillas del reloj hasta que todas las roscas del tornillo de retención de bronce queden expuestas y la camisa se separe del tornillo de retención de bronce. Con ello se termina el desmontaje de la herramienta.

Modo de limpiar las piezas

1. Lave las partes en un tanque desgrasador y limpie cada pieza por separado. Séquelas.
2. Las selladuras no pueden lavarse y usarse nueva- mente.
3. Tenga cuidado de no lavar las piezas con materiales que, de alguna manera, las corroan o desgasten.

Procedimiento para ensamblar la herramienta

1. Revise el tornillo de retención de bronce y la camisa para detectar cualquier daño. Recámbielos si es necesario. Lubrique las roscas de 29 en el tornillo de retención de bronce con grasa. Gire la camisa en el sentido de las manecillas del reloj sobre el tornillo de retención de bronce hasta que todas las roscas queden ocultas y la herramienta esté completamente abatida. Ponga la herramienta horizontalmente sobre una mesa para que sus partes no se caigan.
2. Revise el husillo para detectar cualquier daño y cámbielo si es necesario. Inserte el husillo, con su parte hexagonal primero, en el extremo del tornillo de retención de bronce donde se encuentra el adaptador. Deslícelo hacia adentro hasta que tope.
3. Use las selladuras originales si no están dañadas, gastadas o contaminadas. Si lo están, recámbielas. Inserte dos selladuras de grafito en el nicho ubicado en el casquete del tornillo de retención de bronce para que las selladuras rodeen al husillo del eje. Colóquelas en el nicho con las juntas de tope escalonadas en 180° para prevenir puntos débiles en la selladura.
4. Revise el anillo de sellado por si está dañado y cámbielo si es necesario. Coloque el anillo de sellado sobre las selladuras con la cara angulada en contacto con las selladuras y el diámetro reducido del anillo enfrentando el extremo hexagonal del husillo.
5. Inspeccione el casquete de sellado por si está dañado y cámbielo si es necesario. Atornille el casquete de sellado parcialmente en el tornillo de retención de bronce. Atornille, sin apretar, los dos tornillos de seguridad en el casquete de sellado.

6. Regule la presión de la selladura apretando el casquete progresivamente con una llave mientras trata de girar el husillo con una segunda llave. Cuando sienta resistencia para girar el husillo, afloje la tuerca de sellado sólo lo suficiente como para eliminar gran parte de la resistencia. Fije la tuerca de sellado en su lugar con los dos tornillos de seguridad.

7. Revise el conjunto del casquete/cojinete por si tiene daños y cámbielo si es necesario. Coloque el conjunto del casquete/cojinete en el husillo del eje, que se encuentra saliente; luego, la arandela y fíjela en su lugar con el anillo de retención. Empuje el conjunto del husillo/casquete hacia el interior de la camisa y atorníllelo. Para evitar que el casquete se desatornille accidentalmente, reténgalo en su lugar con el tornillo de seguridad que entra por el costado del casquete.

8. Limpie la herramienta para quitarle el exceso de lubricante y retorne la herramienta a su caja para que esté lista para usarla nuevamente.

Servicio y reparaciones

La sección "Limpieza y mantenimiento de la RT3422" incluye todas las recomendaciones necesarias para efectuarle servicio a esta herramienta, con excepción del recambio de su cojinete o rodamiento principal. Cualquier problema que no esté incluido en la sección "Limpieza y mantenimiento de la RT3422" de este manual y el recambio de dicho cojinete, debe ser resuelto por un técnico en reparaciones autorizado de RIDGID.

Si se hace necesario efectuar cualquier servicio a la herramienta, ésta debe ser enviada a un Servicentro Autorizado Independiente RIDGID o devuelta a la fábrica. Todas las reparaciones hechas por los establecimientos de servicio Ridge están garantizadas de estar libres de defectos de material y de mano de obra.

Si Ud. tiene cualquier pregunta relativa a la operación o funcionamiento de esta herramienta, llame o escriba a:

Ridge Tool Company

Para cualquier reparación o mantenimiento del aparato, contacte al Departamento de Servicio Técnico de Ridge Tool Company al [phone] o visite nuestro sitio http://www.ridgid.com

Hoja de Apuntes

Rótulo con el Código de Identificación de la tubería
Material dentro de la tubería
Presión
Tipo y Dimensiones de la tubería
Persona que anota los datos
Fabricante de la silla de montaje o del “Thread-O-LetTM”
Número de la pieza
Tipo y dimensiones de la tubería de la silla de montaje (Debe tener iguales características a la tubería anotada anteriormente)
Límite de presión de la silla de montaje o del “Thread-O-LetTM”
Dimensión del orificio de salida
Fecha de la instalación/soldadura
Instalación/soldadura hecha por
Fecha de la inspección
Instalación de la silla de montaje o del “Thread-O-LetTM” certificada por
Fabricante de la válvula
Número de la pieza
Tipo y dimensión de la válvula
Presión límite de la válvula (debe exceder la presión dentro de la matriz)
Válvula certificada por
Datos sobre la separación (vea la Figura 6)
Datos sobre la carrera o recorrido total (vea la Figura 7)
Reste los datos de la “separación” de los datos de la “carrera o recorrido total” para obtener la “distancia total de recorrido”
Distancia de alejamiento de la válvula (vea las Figuras 8 y 9) (Note si la“distancia total de recorrido” menos una pulgada es igual a la “distancia de alejamiento de la válvula”, entonces, ¡NO TAL-ADRE!)
Carrera máxima (foto 10) (Se advierte que si la “carrera máxima” es menor a la “distancia total de recorrido” es probable que se penetre el otro lado del tubo. Calcule bien cual es la “distancia restante que no puede utilizarse” (Figura 12) para taladrar sin peligro.
Sume la “distancia de alejamiento de la válvula” a la “carrera máxima”, divida este resultado por dos para obtener la “distancia ideal de penetración”
Reste la “distancia ideal de penetración” de la “distancia total de recorrido” para obtener la “distancia restante que no puede utilizarse” (Figura 12).

What is covered

Las herramientas RIDGID están garantizadas contra defectos de la mano de obra y de los materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID durante toda su vida útil. La cobertura de la garantía caduca cuando el producto se torna inservíble por razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envie mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY. en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además. Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALÍCIA es la única y exclusiva garantía para los productos RIDGID. Ningún empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

EMERSON

Professional Tools
