VPS152A - Altavoz Vonyx - Manual de uso y guía de instrucciones gratis

Marca	Vonyx
Modelo	VPS152A
Tipo de producto	Altavoz activo portátil amplificado
Dimensiones (por altavoz)	430 x 350 x 700 mm
Alimentación	220-240 VAC, 50 Hz
Potencia máxima	1000 W
Potencia de salida (RMS)	500 W
Impedancia	8 ohmios
Respuesta en frecuencia	35 Hz - 18 kHz
SPL máximo	128 dB
Altavoz (woofer)	15 pulgadas (38 cm)
Entradas de micrófono	1x XLR (canal 1), 1x Jack 6,35 mm (canal 2)
Entradas de línea	1x RCA (L/R), 1x Jack 3,5 mm AUX
Salida de línea	1x RCA (L/R)
Reproductor multimedia	USB, SD/MMC, Bluetooth
Formatos de audio compatibles	MP3, WMA
Ecualizador	5 bandas (100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz)
Efecto Eco	Ajustable (intensidad)
Iluminación LED	Sí, interruptor separado por altavoz
Mando a distancia	Sí (infrarrojo, pilas incluidas)
Funciones del mando a distancia	Reposo, modo, reproducción/pausa, anterior/siguiente, volumen, EQ, silencio, selección, detener
Fusible	Reemplazar por fusible del mismo tipo y valor
Mantenimiento y limpieza	Paño seco, no usar productos químicos
Condiciones de uso	Interior, 5°C a 35°C, evitar humedad y fuentes de calor
Peso (aproximado)	No especificado

Preguntas frecuentes - VPS152A Vonyx

¿Cómo conectar un micrófono al Vonyx VPS152A?

El altavoz dispone de dos entradas de micrófono: una entrada XLR para el canal 1 y una entrada Jack de 6,35 mm (1/4 pulgada) para el canal 2. Conecte su micrófono en la entrada correspondiente y ajuste el nivel con los potenciómetros dedicados.

¿Cómo usar la función Bluetooth?

Presione la tecla MODE hasta que aparezca 'AUX' en la pantalla LCD, luego active el Bluetooth. En su dispositivo fuente, busque 'VONYX' y empareje. Si se solicita una contraseña, introduzca 0000.

¿Qué formatos de audio se pueden reproducir mediante USB o SD?

El reproductor multimedia admite los formatos MP3 y WMA. Inserte una memoria USB o una tarjeta SD/MMC en el puerto correspondiente, luego seleccione el modo USB o SD con la tecla MODE.

¿Cómo ajustar el ecualizador?

El altavoz VPS152A está equipado con un ecualizador de 5 bandas con las siguientes frecuencias: 100 Hz, 300 Hz, 1 kHz, 3 kHz y 10 kHz. Utilice los potenciómetros correspondientes en el panel de control para ajustar graves, medios y agudos según sus preferencias.

¿Qué hacer si el altavoz no enciende?

Verifique primero que el cable de alimentación esté correctamente enchufado a una toma de corriente de 220-240 V con toma de tierra. Asegúrese de que el interruptor Power esté en la posición de encendido. Si el problema persiste, revise el fusible ubicado en el panel trasero y reemplácelo si es necesario por un fusible del mismo tipo y valor.

¿Cómo usar el mando a distancia?

Inserte dos pilas AAA en el mando a distancia respetando la polaridad. El mando a distancia permite: poner en reposo (Stand-by), cambiar de modo (BT/USB/SD), controlar la reproducción (Play/Pause, Anterior/Siguiente), ajustar el volumen, silenciar (Mute), seleccionar el ecualizador y detener la reproducción (Stop).
Alcance: aproximadamente 8 metros.

¿Puedo conectar una mesa de mezclas o un reproductor de CD?

Sí, use las entradas de Línea (RCA) o la entrada AUX (Jack de 3,5 mm). Para cambiar a la entrada de línea, presione el selector de entrada correspondiente (tecla presionada para línea, liberada para reproductor multimedia).

¿Cómo limpiar el altavoz?

Use un paño seco no abrasivo. Nunca use productos químicos, disolventes o aerosoles. Evite que entre líquido en las aberturas de ventilación.

¿Cuál es la potencia máxima del altavoz?

El Vonyx VPS152A tiene una potencia máxima de 1000 W y una potencia de salida (RMS) de 500 W a 8 ohmios.

¿Cómo funciona el efecto Eco?

Gire el potenciómetro Echo para ajustar la intensidad del efecto de reverberación en los micrófonos. Está ubicado en el panel de control junto a los ajustes de nivel de micrófono.

MANUAL DE USUARIO VPS152A Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

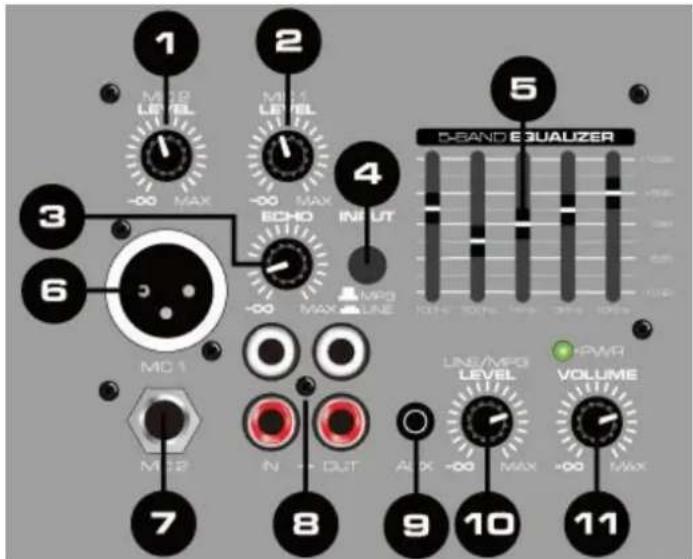

CONTROLES Y CONEXIONES

1. Volúmen Micrófono 2 Ajuste el nivel de señal del canal del micrófonol 2.

2. Volúmen Micrófono 1 Ajuste el nivel de señal del canal del micrófono1.

3. Echo Micrófono Ajuste la intensidad del efecto de eco.

4. Interruptor selector de entrada Selecciona la señal de entrada:

5. Botón no presionado: señal del reproductor multimedia.

6. Botón presionado: señal de entrada de línea.

7. Ecualizador Ecualizador de 5 bandas para la señal maestra. Ajustar las frecuencias son 100Hz, 300Hz, 1kHz, 3kHz, 10kHz.

8. Entrada Micrófono 1 Jack de entrada XLR para conectar un micrófono.

9. Entrada Micrófono 2 Jack de entrada de 6,3 mm ¼ "para conectar un micrófono.

10. Entrada/Salida Linea Entradas y salidas de conectores RCA para conectar unidades de audio con salida de línea (por ejemplo, mezclador, reproductor de CD, grabadora).

11. Entrada AUX Entrada de jack de 3,5 mm para conectar unidades de línea (por ejemplo, reproductor de CD / MP3 / DVD, sistema HIFI, PC).

12. Interruptor selector de entrada Selecciona la señal de entrada: • Botón no presionado: señal de entrada de línea. • Botón presionado: señal del reproductor multimedia.

13. Volúmen Ajuste el nivel de salida general del sistema de sonido.

14. Botón Mode Presione el botón para seleccionar la función BT / USB / SD. Presione durante 2 segundos para encender o apagar el reproductor multimedia.

15. Botón atrás Presione la tecla para seleccionar el último título (presión corta) y disminuir el volumen (presión larga).

16. Botón adelante Presione la tecla para seleccionar el título siguiente (presión corta) y aumentar el volumen (presión larga).

17. Botón Repeat Presione la tecla para repetir una sola pista o todas las pistas.

18. Botón Play Para alternar entre reproducción y pausa.

17. Display LCD

La pantalla muestra información como soporte de reproducción, nombre de archivo, tiempo transcurrido, tiempo total, número de archivo, número de archivo total, archivo y modo de reproducción.

18. Puerto SD

Conecte su tarjeta SD / MMC en esta ranura para reproducir música con formato MP3 o WMA.

19. Puerto USB

Conecte sus dispositivos USB a esta ranura para reproducir música con formato MP3 o WMA.

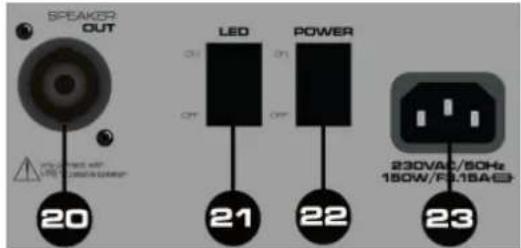

20. Salida Altavoz (En altavoz activo)

Coloque el enchufe del cable del altavoz incluido en este conector y coloque el otro enchufe del cable del altavoz en el altavoz pasivo (24).

21. Interruptor LED

Encienda / apague el LED frontal del altavoz activo.

22. Interruptor Power

Encienda / apague.

23. Toma de corriente

Antes de conectar el cable de alimentación, verifique si la red eléctrica corresponde a la tensión indicada en la placa de características de la unidad. Conecte el cable de alimentación solo a una toma de corriente con una conexión a tierra de protección.

24. Entrada altavoz (En altavoz pasivo)

Coloque el enchufe del cable del altavoz incluido en este conector y coloque el otro enchufe del cable del altavoz en el altavoz activo (19).

25. Interruptor LED

Encienda / apague el LED frontal del altavoz pasivo.

CONECTAR DISPOSITIVO BT

BT

1. Configure la función de búsqueda del dispositivo BT que desee reproducir. Consulte las instrucciones de funcionamiento de ese dispositivo.
2. Presione el botón "MODE" hasta que aparezca "AUX" y active la función BT de mediaplayer.
3. Busque en su dispositivo BT "VONYX" y realice la connexion.

Si se requiere contraseña, puede ingresar "0000".

CONTROL REMOTO

1. Botón stand-by

Use este interruptor para cambiar entre encendido y modo de espera.

2. Botón mode

Presione el botón para seleccionar la función BT/USB/SD.

3. Botones Anterior y Siguiente

Pulse aquí para cambiar a la pista anterior o siguiente.

4. Volúmen

Ajuste el nivel de salida general del sistema de sonido.

5. Num pad

Teclado numérico para seleccionar presets.

6. Play/pause

Presiona este botón para iniciar o pausar la reproducción.

7. Equalizer

Pulse aquí para utilizar la función EQ.

8. Botón Enter

Pulse aquí para confirmar.

9. Mute

Pulse para silenciar el dispositivo.

10. Stop

Pulse aquí para parar.

NOTA: El uso incorrecto de las baterías puede causar fugas y corrosión. Para operar correctamente el control remoto, siga las instrucciones a continuación:

• No inserte las pilas en el control remoto en la dirección incorrecta.
• No cargue, caliente, abra o cortocircuite las baterías. No arroje las pilas al fuego.
• No deje pilas agotadas o agotadas en el control remoto.
• No use diferentes tipos de baterías juntas o mezcle baterías viejas y nuevas.
• Si no usa el control remoto durante un largo período de tiempo, retire las baterías para evitar posibles daños por corrosión de la batería.
• Si el control remoto no funciona correctamente o el rango de operación se reduce, reemplace todas las baterías por otras nuevas.
  Si se produce una fuga de la batería, limpie el líquido de la batería del compartimiento de la batería e inserte baterías nuevas.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.
