VPS152A - Lautsprecher Vonyx - Kostenlose Bedienungsanleitung

Marke	Vonyx
Modell	VPS152A
Produkttyp	Aktiver tragbarer Verstärkerlautsprecher
Abmessungen (pro Lautsprecher)	430 x 350 x 700 mm
Spannungsversorgung	220-240 VAC, 50 Hz
Maximale Leistung	1000 W
RMS-Ausgangsleistung	500 W
Impedanz	8 Ohm
Frequenzgang	35 Hz - 18 kHz
Maximaler Schalldruckpegel (SPL)	128 dB
Tieftöner	15 Zoll (38 cm)
Mikrofoneingänge	1x XLR (Kanal 1), 1x 6,35 mm Klinke (Kanal 2)
Line-Eingänge	1x RCA (L/R), 1x 3,5 mm Klinke AUX
Line-Ausgang	1x RCA (L/R)
Medienplayer	USB, SD/MMC, Bluetooth
Unterstützte Audioformate	MP3, WMA
Equalizer	5 Bänder (100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz)
Echo-Effekt	Einstellbar (Intensität)
LED-Beleuchtung	Ja, separater Schalter pro Lautsprecher
Fernbedienung	Ja (Infrarot, Batterien enthalten)
Fernbedienungsfunktionen	Standby, Modus, Play/Pause, vorheriger/nächster, Lautstärke, EQ, Stummschaltung, Auswahl, Stop
Sicherung	Ersetzen Sie die Sicherung durch eine gleichen Typs und gleicher Nennwerte
Wartung und Reinigung	Trockenes Tuch, keine chemischen Reinigungsmittel verwenden
Nutzungsbedingungen	Innenbereich, 5°C bis 35°C, Feuchtigkeit und Wärmequellen vermeiden
Gewicht (ungefähr)	Nicht angegeben

Häufig gestellte Fragen - VPS152A Vonyx

Wie schließe ich ein Mikrofon an den Vonyx VPS152A an?

Der Lautsprecher verfügt über zwei Mikrofoneingänge: einen XLR-Eingang für Kanal 1 und einen 6,35 mm (1/4 Zoll) Klinkeneingang für Kanal 2. Schließen Sie Ihr Mikrofon an den entsprechenden Eingang an und passen Sie den Pegel mit den dafür vorgesehenen Reglern an.

Wie verwende ich die Bluetooth-Funktion?

Drücken Sie die Taste MODE, bis 'AUX' auf dem LCD-Display angezeigt wird, und aktivieren Sie dann Bluetooth. Suchen Sie auf Ihrem Quellgerät nach 'VONYX' und koppeln Sie es. Wenn ein Passwort verlangt wird, geben Sie 0000 ein.

Welche Audioformate sind über USB oder SD abspielbar?

Der Medienplayer unterstützt die Formate MP3 und WMA. Stecken Sie einen USB-Stick oder eine SD/MMC-Karte in den entsprechenden Anschluss und wählen Sie mit der Taste MODE den USB- oder SD-Modus aus.

Wie stelle ich den Equalizer ein?

Der Lautsprecher VPS152A ist mit einem 5-Band-Equalizer mit den folgenden Frequenzen ausgestattet: 100 Hz, 300 Hz, 1 kHz, 3 kHz und 10 kHz. Verwenden Sie die entsprechenden Regler auf dem Bedienfeld, um Bässe, Mitten und Höhen nach Ihren Wünschen einzustellen.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie zuerst, ob das Netzkabel ordnungsgemäß an eine Steckdose 220-240 V mit Erdung angeschlossen ist. Stellen Sie sicher, dass der Power-Schalter auf Ein steht. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung auf der Rückseite und ersetzen Sie sie gegebenenfalls durch eine Sicherung gleichen Typs und gleicher Nennwerte.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien unter Beachtung der Polarität in die Fernbedienung ein. Die Fernbedienung ermöglicht: Standby (Stand-by), Moduswechsel (BT/USB/SD), Wiedergabesteuerung (Play/Pause, vorheriger/nächster), Lautstärkeregelung, Stummschaltung (Mute), Auswahl des Equalizers und Stopp der Wiedergabe (Stop).
Reichweite: ca. 8 Meter.

Kann ich ein Mischpult oder einen CD-Player anschließen?

Ja, verwenden Sie die Line-Eingänge (RCA) oder den AUX-Eingang (3,5 mm-Klinke). Um auf den Line-Eingang umzuschalten, drücken Sie den entsprechenden Eingangswahlschalter (Taste gedrückt für Line, losgelassen für Medienplayer).

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Lösungsmittel oder Aerosole. Vermeiden Sie, dass Flüssigkeit in die Lüftungsschlitze eindringt.

Was ist die maximale Leistung des Lautsprechers?

Der Vonyx VPS152A hat eine maximale Leistung von 1000 W und eine RMS-Ausgangsleistung von 500 W bei 8 Ohm.

Wie funktioniert der Echo-Effekt?

Drehen Sie den Echo-Regler, um die Intensität des Nachhalleffekts auf die Mikrofone einzustellen. Er befindet sich auf dem Bedienfeld neben den Mikrofonpegelreglern.

BEDIENUNGSANLEITUNG VPS152A Vonyx

BEDIENINGSPANEEEL EN AANSLUITINGEN

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

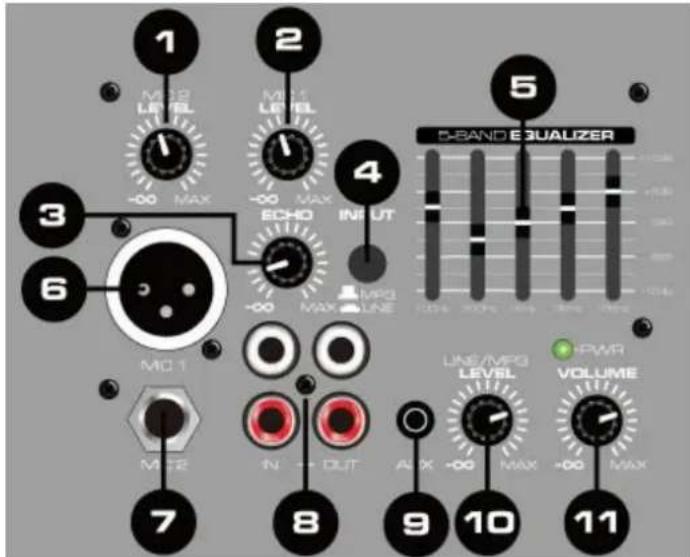

BEDIENELEMENTE UND ANSCHLÜSSE

1. Mikrofonregler Kanal 2 Einstellen der Signalpegel von Mikrofon Kanal 2.

2. Mikrofonregler Kanal 1 Einstellen der Signalpegel von Mikrofon Kanal 1.

3. Mikrofon Echo Einstellen Intensität des Echoeffekts.

4. Eingangswahlschalter Wählt das Eingangssignal: • Taste nicht gedrückt: Signal des Line-eingang. • Taste betätigt: Signal des mediaplayer.

5. Klangreglung 5-Band-Equalizer für das Mastersignal. Die regelbaren Frequenzen sind 100Hz, 330Hz, 1kHz, 3.3kHz, 10kHz.

6. Mikrofoneingäng Kanal 1 XLR Klinkenbuchsen zum Anschluss von Mikrofon Kanal 1.

7. Mikrofoneingäng Kanal 2 6.3mm Klinkenbuchsen zum Anschluss von Mikrofon Kanal 2.

8. Line Ein-/ Ausgang Cinch Ein- und Ausgang für den Anschluss von Audio-Geräten mit Line-Pegel-Ausgang (z. B. Mischpult, CD-player, Audiorecorder).

9. Aux-Eingang 3,5-mm-Klinkenbuchse für den Anschluss von Audiogeräten mit Line-Pegel Ausgängen (z. B. CD/MP3/DVD-Player, Hifi-Anlage, PC)

10. Line/MP3 Level Einstellen Signalpegel für Line- oder mediaplayer-Signal.

11. Lautstärkteregler Einstellen das Mastersignal.

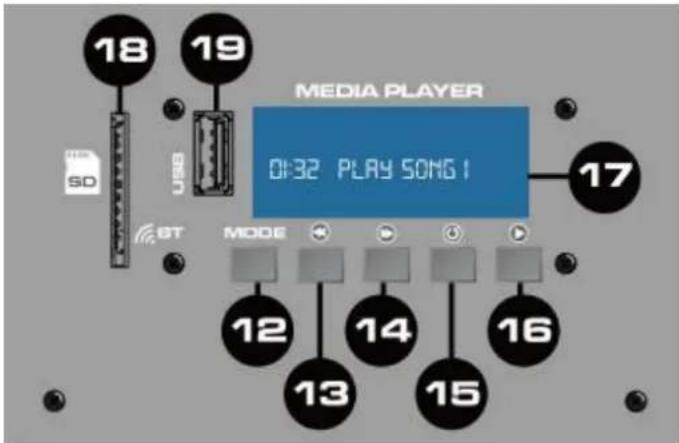

12. Taste Mode Drücken Sie diese Taste zur Auswahl BT / USB / SD-Funktion. Drücken Sie für 2 Sekunden, um den Media Player ein- oder auszuschalten.

13. Taste Rücklauf / Vorlauf Taste drücken, um den letzten Titel auszuwählen (kurze Betätigung) und die Lautstärke zu verringern (lange Betätigung).

14. Taste Vorlauf Drücken Sie die Taste, um den nächsten Titel auszuwählen (kurze Betätigung) und die Lautstärke zu erhöhen (lange Betätigung).

15. Taste Repeat Drücken Sie die Taste, um eine oder alle Songs zu wiederholen.

16. Taste Play Zum Umschalten zwischen Wiedergabe und Pause.

17. LCD-Anzeige Das Display zeigt alle Funktionen und Daten wie nummer, Titel und den Namen des ordner, Spielzeit und weitere Informationen.

18. SD-Anschluss

SD-Anschluss zum Einstecken eines SD- und MMC-Speicherkarten. Die Kontakte der Karte müssen nach unten zeigen.

19. USB-Anschluss

USB-Anschluss zum Einstecken eines USB Speichergeräts.

20. Lautsprecher ausgang (Aktiven Lautsprecher)

Stecken Sie den Stecker des mitgelieferten Lautsprecherkabels in diesen Anschluss und stecken Sie den anderen Stecker des Lautsprecherkabels in den passiven Lautsprecher (24).

21. LED Schalter (Aktiven Lautsprecher)

Schalten Sie die LED (Vorderseite) des aktiven Lautsprechers ein / aus.

22. Netzschalter

Ein- und Ausschalten.

23. Netzeingang

Bevor Sie das Netzkabel anschließen, prüfen Sie, ob das Netzkabel an der Spannung auf dem Typenschild am Gerät angegebenen Wert entspricht. Schließen Sie das Netzkabel nur an eine Netzsteckdose mit einem Schutzleiteranschluss.

24. Lautsprecher Eingang (Passiven Lautsprecher)

Stecken Sie den Stecker des mitgelieferten Lautsprecherkabels in diesen Anschluss und stecken Sie den anderen Stecker des Lautsprecherkabels in den aktiven Lautsprecher. (19).

25. LED Schalter (Passive Speaker)

Schalten Sie die LED (Vorderseite) des passiven Lautsprechers ein / aus.

1. Stellen Sie die Suchfunktion auf das BT-Gerät ein, das Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.

2. Drücken Sie die Taste "MODE" bis "AUX" im Display wird angezeigt und aktivieren Sie die BT-Funktion von mediaplayer.

3. Suchen Sie auf Ihrem BT-Gerät "VONYX" und stellen Sie die Verbindung her

Wenn Kennwort erforderlich ist, können Sie "0000" eingeben.

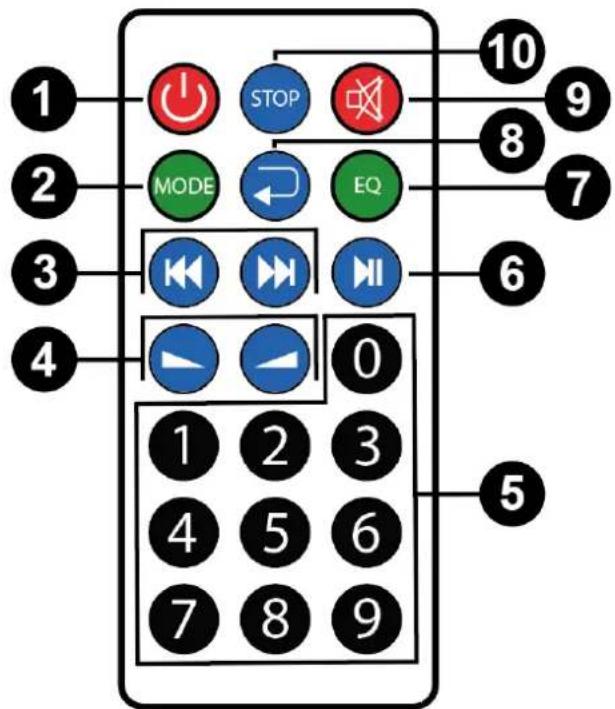

FERNBEDIENUNG

1. Stand-by Taste

Verwenden Sie diesen Schalter, um das Gerät in oder aus dem Standby-Modus zu schalten.

2. Mode Taste

Drücken um zwischen den Modi BT/USB/SD zu wechseln.

3. Vorherige & nächste Tasten

Drücken Sie diese Taste, um zum vorherigen oder nächsten Titel zu wechseln.

4. Lautstärkeregler

Einstellen der Gesamtlautstärke dieses Audiosystems.

5. Numerische Tasten

Numerische Tastatur zur Auswahl von Presets.

6. Play/pause

Drücken Sie diese Taste um die Wiedergabe zu starten oder zu unterbrechen.

7. Equalizer

Drücken Sie diese Taste, um die EQ-Funktion zu verwenden.

8. Enter Taste

Zum Bestätigen drücken.

9. Mute Taste

Drücken Sie diese Taste, um den Schallpegel auf 0 Pegel zu reduzieren.

10. Stop

Drücken Sie diese Taste, um zu stoppen.

VORSICHT: Unsachgemäße Verwendung der Batterien kann zu Batterieauslauf und Korrosion führen. Um die Fernbedienung korrekt zu bedienen, befolgen Sie die folgenden Anweisungen:

• Legen Sie die Batterien nicht in die falsche Richtung in die Fernbedienung ein.
• Laden, erwärmen, öffnen oder kurzschließen Sie die Batterien nicht. Werfen Sie Batterien nicht ins Feuer.
• Lassen Sie keine leeren Batterien in der Fernbedienung stecken.
• Verwenden Sie keine verschiedenen Batterietypen oder Kombinationen aus alten und neuen Batterien.
• Wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien, um mögliche Schäden durch Batteriekorrosion zu vermeiden.
  Wenn die Fernbedienung nicht richtig funktioniert oder der Arbeitsbereich kürzer wird, ersetzen Sie alle Batterien durch neue. Wenn der Akku ausläuft, wischen Sie die Batterieflüssigkeit aus dem Batteriefach und legen Sie neue Batterien ein. Die Batterien halten bei normalem Gebrauch ein Jahr.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
