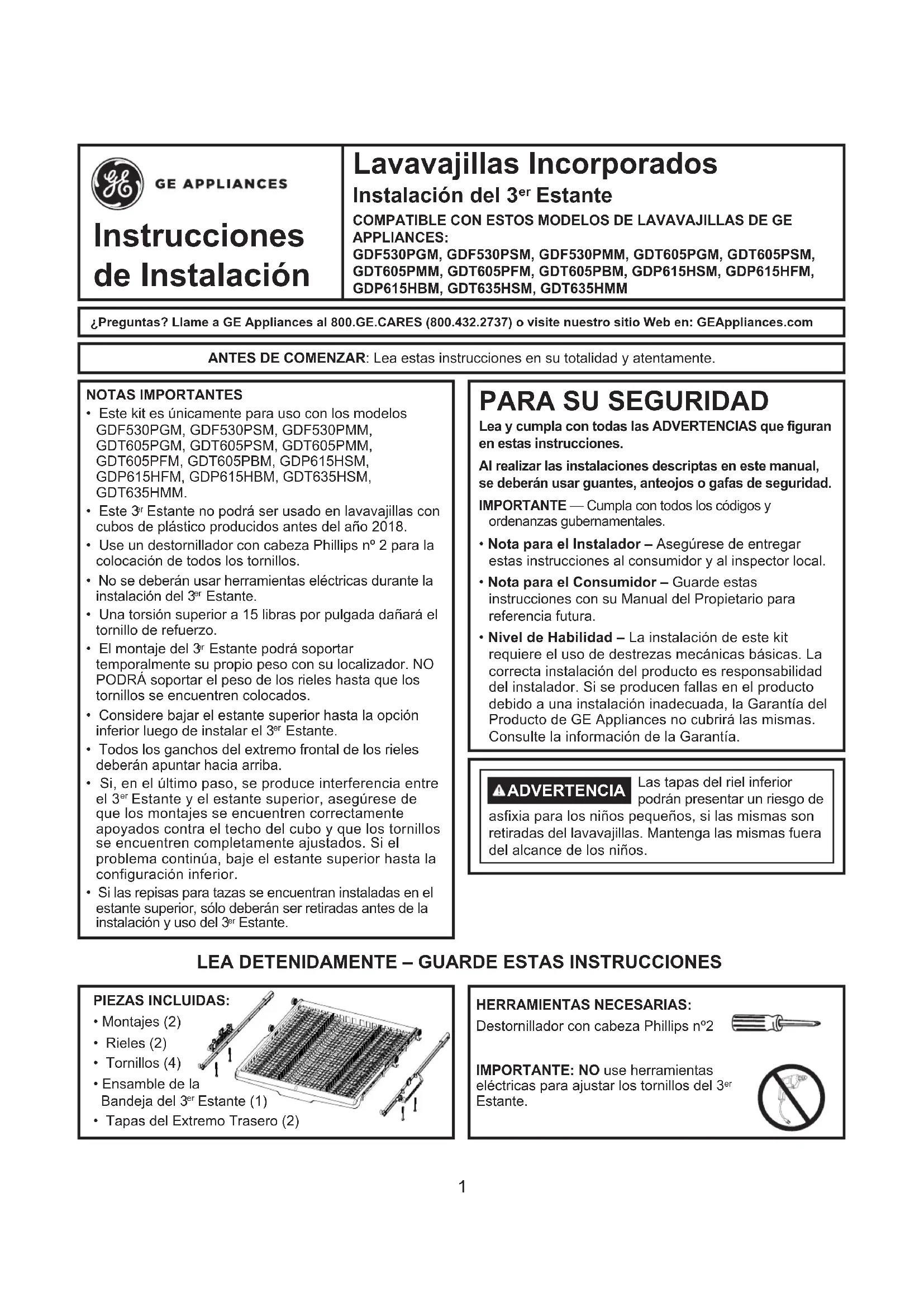

MANUAL DE USUARIO GPF3RACK GE

Lea y cumpla con todas las ADVERTENCIAS que figuran en estas instrucciones. Al realizar las instalaciones descriptas en este manual, se deberán usar guantes, anteojos o gafas de seguridad.IMPORTANTE — Cumpla con todos los códigos y ordenanzas gubernamentales.• Nota para el Instalador – Asegúrese de entregar estas instrucciones al consumidor y al inspector local.• Nota para el Consumidor – Guarde estas instrucciones con su Manual del Propietario para referencia futura.• Nivel de Habilidad – La instalación de este kit requiere el uso de destrezas mecánicas básicas. La correcta instalación del producto es responsabilidad del instalador. Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía del Producto de GE Appliances no cubrirá las mismas. Consulte la información de la Garantía.NOTAS IMPORTANTES• Este kit es únicamente para uso con los modelos GDF530PGM, GDF530PSM, GDF530PMM, GDT605PGM, GDT605PSM, GDT605PMM, GDT605PFM, GDT605PBM, GDP615HSM, GDP615HFM, GDP615HBM, GDT635HSM, GDT635HMM.• Este 3 Estante no podrá ser usado en lavavajillas con cubos de plástico producidos antes del año 2018.• Use un destornillador con cabeza Phillips nº 2 para la colocación de todos los tornillos.• No se deberán usar herramientas eléctricas durante la instalación del 3 Estante.• Una torsión superior a 15 libras por pulgada dañará el tornillo de refuerzo.• El montaje del 3 Estante podrá soportar temporalmente su propio peso con su localizador. NO PODRÁ soportar el peso de los rieles hasta que los tornillos se encuentren colocados.• Considere bajar el estante superior hasta la opción inferior luego de instalar el 3 Estante.• Todos los ganchos del extremo frontal de los rieles deberán apuntar hacia arriba.• Si, en el último paso, se produce interferencia entre el 3

Estante y el estante superior, asegúrese de que los montajes se encuentren correctamente apoyados contra el techo del cubo y que los tornillos se encuentren completamente ajustados. Si el problema continúa, baje el estante superior hasta la configuración inferior.• Si las repisas para tazas se encuentran instaladas en el estante superior, sólo deberán ser retiradas antes de la instalación y uso del 3 Estante.HERRAMIENTAS NECESARIAS:Destornillador con cabeza Phillips nº2IMPORTANTE: NO use herramientas eléctricas para ajustar los tornillos del 3

Instrucciones de Instalación Las tapas del riel inferior podrán presentar un riesgo de asfixia para los niños pequeños, si las mismas son retiradas del lavavajillas. Mantenga las mismas fuera del alcance de los niños.ANTES DE COMENZAR: Lea estas instrucciones en su totalidad y atentamente.ADVERTENCIAPIEZAS INCLUIDAS:• Montajes (2)• Rieles (2)• Tornillos (4)• Ensamble de la Bandeja del 3 Estante (1)• Tapas del Extremo Trasero (2)2 Instrucciones de Instalación

• Empuje el estante superior hacia afuera hasta alcanzar su extensión total.• Levante el estante de modo que las ruedas delanteras despejen los ganchos del extremo frontal de los rieles a cada lado.• Empuje el estante hacia afuera hasta que las ruedas traseras tengan contacto con los ganchos del extremo frontal de los rieles a cada lado.• Levante el estante fuera de los rieles.• El agua del brazo rociador del estante superior deberá ser drenada inclinando el estante hacia atrás, mientras se lo sostiene sobre el lavabo o sobre toallas.

• Empuje un riel del estante superior hacia afuera sobre la mayor parte de su recorrido.• Retire la tapa del extremo trasero del riel, levantando su lengüeta central y empujando la tapa hacia atrás y afuera.• Empuje el riel hacia fuera de los montantes de las ruedecillas.• Repita esto del otro lado.Lengüeta

• Instale el riel deslizando el mismo sobre ambas ruedecillas del montante del estante.• Los rieles del 3 Estante son cada uno específicamente para el lado derecho e izquierdo. Para asegurar un ensamble adecuado, todos los ganchos del extremo frontal deberán apuntar hacia arriba.• Adhiera la tapa del extremo trasero calzando la misma sobre la parte trasera del riel.• Asegúrese de que la tapa del extremo trasero se encuentre correctamente ensamblada escuchando un sonido de “clic” definido y dando un leve empujón hacia afuera del riel para verificar el nivel de retención.• Repita esto del otro lado.Empuje hacia afuera, levante y retire

Inserte la lengüeta localizadora del montante del

Estante en la ranura del cubo, y apoye la misma completamente contra el techo del cubo.• Asegúrese de que el montante del cubo esté nivelado con la pared lateral del cubo.• Parte quedará temporariamente retenido en el cubo hasta que los tornillos sean instalados.• Alinee los agujeros de los tornillos y use un destornillador Phillips para ajustar los tornillos provistos en cada agujero de los tornillos. NO USE HERRAMIENTAS ELÉCTRICAS NI AJUSTE EN EXCESO.

• Repita esto del otro lado. Deslice el riel sobre las ruedecillasReemplace la tapa del extremo traseroEmpuje el riel hacia afueraRetire la tapa del extremo trasero3 Instrucciones de Instalación

DEL ESTANTE SUPERIOR (SI

FUERON RETIRADOS EN EL PASO 2)

• Vuelva a deslizar los rieles sobre sus monturas, de modo que ambas ruedas se encuentren dentro del riel.• Asegúrese de que el gancho del extremo frontal esté mirando hacia arriba.• Adhiera las tapas del extremo trasero a los extremos de los rieles.• Asegúrese de que la tapa del extremo trasero se encuentre correctamente ensamblada escuchando un sonido de “clic” definido y dando un leve empujón hacia afuera del riel para verificar el nivel de retención.• Repita esto del otro lado.

• Extienda completamente los rieles del estante superior.
• Incline hacia arriba el frente del estante superior y coloque las ruedecillas del estante trasero sobre los ganchos del extremo frontal.• Empuje el estante superior a lo largo de los rieles hasta que las ruedecillas frontales del estante despejen los ganchos del extremo frontal.• Baje el estante superior sobre los rieles y deslice el mismo dentro del cubo.
• Controle que el estante superior esté correctamente adherido, haciéndolo rodar hacia adentro y afuera varias veces.• Asegúrese de que no haya interferencias entre el 3 Estante y el estante superior.• En caso de haber interferencias, retire el estante superior e inspeccione los montajes del 3 Estante y los tornillos, a fin de asegurar que estén completamente apoyados. Si el problema continúa luego de volver a instalar el estante superior, considere bajar el estante superior hasta la posición inferior.Deslice el riel sobre las ruedecillasReemplace la tapa del extremo traseroColoque las ruedas del estante sobre los ganchos del extremo frontal y deslice

Estante.• Incline el frente del ensamble de la bandeja del 3 Estante hacia arriba y coloque sus ruedas traseras exactamente detrás de los ganchos del extremo frontal.• Deslice el 3 Estante sobre los rieles hasta que las ruedas frontales despejen los ganchos del extremo frontal.• Baje el 3 Estante y empuje el mismo dentro del cubo.• Controle que el 3 Estante esté correctamente adherido, haciéndolo rodar hacia adentro y afuera varias veces. Cuando se encuentre correctamente ensamblada, la bandeja del 3 Estante deberá extenderse en su totalidad hacia afuera más allá del extremo frontal del cubo del lavavajillas.Empuje el estante hacia adentroIncline el frente hacia adelanteColocar sobre los ganchos del extremo frontal y deslizarLas ruedecillas indican la parte trasera del 3er Estante4 Notas
