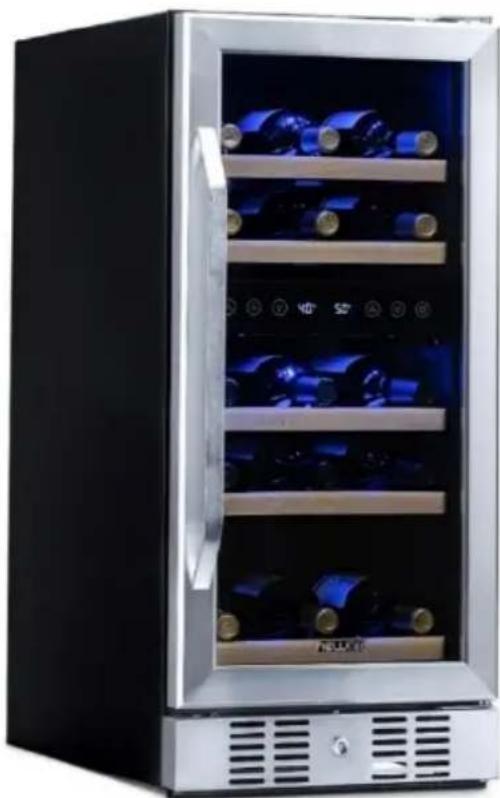

NWC029SS01 - Bodega NewAir - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cavidad para vino de compresor doble zona
Marca	NewAir
Modelo	NWC029SS01
Capacidad	29 botellas
Dimensiones (An x Pr x Al)	37,6 x 56,9 x 86,1 cm (14,8 x 22,4 x 33,9 pulg)
Peso neto	35,8 kg (79 lb)
Peso bruto	42,6 kg (94 lb)
Alimentación	110-120 V ~, 1,2 A, 60 Hz, 90 W
Rango de temperatura zona superior	5°C a 10°C (40°F - 50°F)
Rango de temperatura zona inferior	10°C a 18°C (50°F - 66°F)
Volumen interior	3,2 pies³
Compresor	Sí
Doble zona	Sí, ajuste independiente
Iluminación interior	LED (interruptor dedicado)
Bandeja de humedad	Integrado (para mantener la higrometría)
Pantalla y controles	Panel digital con teclas de ajuste
Piezas de repuesto disponibles	Bisagras, junta de puerta, estantes, ventiladores, etc.
Garantía	1 año limitada (piezas y mano de obra)
Atención al cliente	Tel. [phone] / [e-mail]
Mantenimiento recomendado	Limpiar el condensador cada 6 meses; interior con bicarbonato
Seguridad	Conexión a tierra obligatoria; no usar alargador; desconectar antes del mantenimiento

Preguntas frecuentes - NWC029SS01 NewAir

¿Cómo ajustar la temperatura de mi cavidad para vino NewAir NWC029SS01?

Use los botones de flecha (▲/▼) en el panel de control. Para la zona superior, ajuste entre 40°F y 50°F (5°C a 10°C). Para la zona inferior, ajuste entre 50°F y 66°F (10°C a 18°C). La temperatura se modifica en incrementos de 1 grado.

¿Qué hacer si la iluminación interior no funciona?

Primero verifique que el botón Light esté presionado. Si la iluminación permanece apagada, puede haber un problema con el panel de visualización o el enchufe. Contacte al fabricante ([e-mail]) para obtener ayuda.

¿Por qué vibra mi cavidad para vino?

Las vibraciones pueden deberse a un suelo inestable o a patas mal ajustadas. Asegúrese de que el aparato esté nivelado ajustando las patas delanteras. Si el problema persiste, verifique que el ventilador no esté obstruido.

¿Cómo limpiar el interior de la cavidad para vino?

Desconecte el aparato y retire todo su contenido. Limpie el interior con una mezcla de agua tibia y bicarbonato de sodio (2 cucharadas por litro de agua). Enjuague el depósito de agua en la parte inferior del aparato después de quitar sus tornillos.

¿Puedo usar un alargador eléctrico con esta cavidad para vino?

No, el uso de un alargador no se recomienda y anula la garantía. Siempre enchufe el aparato directamente a un tomacorriente de pared con conexión a tierra.

¿Cuál es la capacidad de esta cavidad para vino?

El modelo NWC029SS01 puede contener hasta 29 botellas de vino de formato estándar, distribuidas en varios estantes.

¿Cuánto tiempo puedo almacenar vino en esta cavidad?

Depende del tipo de vino. Por ejemplo, un Cabernet Sauvignon puede conservarse de 7 a 10 años, un Pinot Noir alrededor de 5 años, mientras que un Beaujolais debe beberse inmediatamente. Consulte la guía de almacenamiento proporcionada en el manual.

¿Cómo instalar correctamente mi cavidad para vino?

Deje el aparato en posición vertical durante 2 horas antes de enchufarlo. Colóquelo sobre una superficie plana capaz de soportar su peso (aproximadamente 36 kg). Limpie el interior con agua tibia. Ajuste las patas para nivelarlo.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que el aparato esté nivelado. Inspeccione la bisagra y la junta de la puerta. Si la junta está debilitada, reemplácela (pieza disponible con el fabricante). Asegúrese de que los estantes estén bien empujados hacia atrás.

¿Cómo cambiar la junta de la puerta?

La junta de la puerta es una pieza de repuesto disponible en NewAir. Para reemplazarla, retire la junta vieja desencajándola, luego instale la nueva presionándola firmemente en la ranura. Comuníquese con el servicio al cliente si es necesario.

MANUAL DE USUARIO NWC029SS01 NewAir

Refrigerador de Vino para 29 Botellas de Doble Sección

Manual del Propietario Manual v1.0

LANGUAGE INDEX

English Manual....3

Manual en Español....32

Un Nombre en el que Puedes Confiar

La confianza debe ganarse y nosotros nos ganaremos la suya. La felicidad del cliente es el centro de nuestro negocio.

Desde la fábrica hasta el almacén, desde el piso de ventas hasta su hogar, toda la familia NewAir se compromete a brindar productos innovadores, un servicio excepcional y asistencia cuando más lo necesite.

Cuente con NewAir.

Como orgulloso propietario de NewAir, bienvenido a nuestra familia. Aquí no hay robots, personas reales enviaron su producto y personas reales están aquí para ayudarlo.

Contáctenos:

Si tiene preguntas sobre su producto, comuníquese con nosotros a:

Llame: 1-855-963-9247

En Línea: www.newair.com

Conecta con nosotros:

Facebook.com/newairusa

Especificaciones Técnicas .... 33

Registre Su Producto En Línea 34

Advertencias E Información De Seguridad.... 35

Lista De Partes 37

Instalación.... 39

Instrucciones De Operación 40

Cómo Utilizar Los Botones Del Panel De Operación 40

Notas Adicionales.... 40

Limpieza Y Mantenimiento 42

Limpieza De Su Refrigerador.... 42

Mover Su Refrigerador....42

Guía De Almacenamiento De Vino....43

¿Cuánto Tiempo Debo Almacenar Mi Vino?...... 43

Solución De Problemas 44

Garantia Del Fabricante 46

ESPECIFICACIONES TÉCNICAS

N UM. DE M ODELO:	AWR-290DB
V OLTAJE	110-120V
CORRIENTE:	1.2A
FRECUENCIA:	60Hz
CONSUMO DE ENERGIA:	90W
CAPACIDAD DE ALMACENAMIENTO:	3.2 pies cúbicos
RANGO DET EMPERATURA:	40°F - 50°F (zona superior)50°F - 66°F (zona inferior)
PESO DEL PRODUCTO:	79 lbs
DIMENSIONES DE LA UNIDAD (ANCHO X PROFUNDIDAD X ALTO):	22.60" Profundidad (24.25" con manija) x 14.80"Ancho x 33.75"Alto

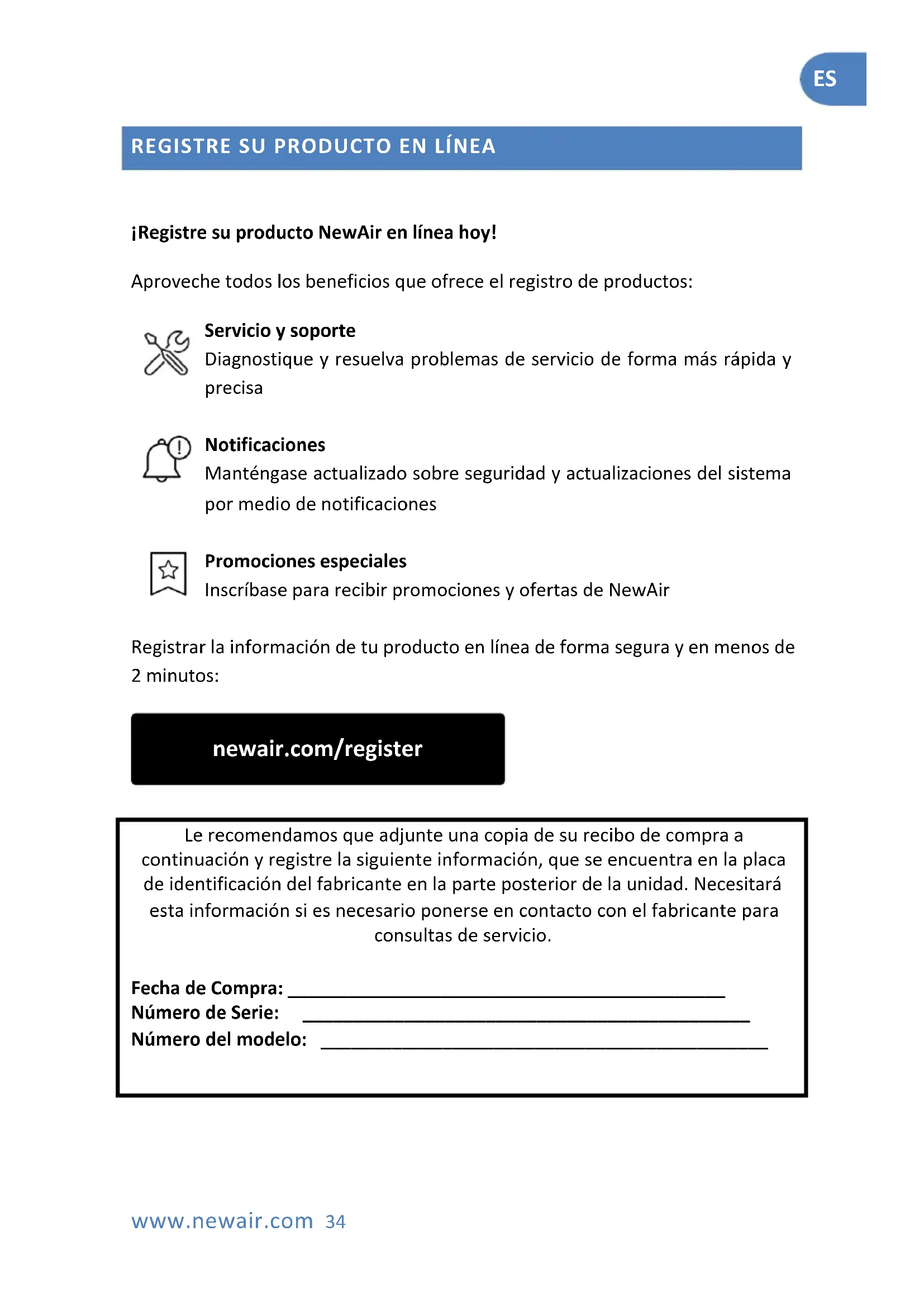

REGISTRE SU PRODUCTO EN LÍNEA

¡Registre su producto NewAir en línea hoy!

Aproveche todos los beneficios que ofrece el registro de productos:

Servicio y soporte

Diagnostique y resuelva problemas de servicio de forma más rápida y precisa

Notificaciones

Manténgase actualizado sobre seguridad y actualizaciones del sistema por medio de notificaciones

Promociones especiales

Inscríbase para recibir promociones y ofertas de NewAir

Registrar la información de tu producto en línea de forma segura y en menos de 2 minutos:

newair.com/register

Le recomendamos que adjunte una copia de su recibo de compra a continuación y registre la siguiente información, que se encuentra en la placa de identificación del fabricante en la parte posterior de la unidad. Necesitará esta información si es necesario ponerse en contacto con el fabricante para consultas de servicio.

Fecha de Compra: ____

Número del modelo: ____

ADVERTENCIAS E INFORMACIÓN DE SEGURIDAD

Al utilizar cualquier aparato eléctrico, se deben seguir las precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y / o lesiones a personas o propiedad. Asegúrese de leer todas las instrucciones antes de usar este aparato y siga los siguientes consejos de seguridad:

Atención: Para evitar el riesgo de que los niños queden atrapados, no permita que los niños operen, jueguen o gateen dentro de la unidad. Si la unidad no se utilizará durante un período prolongado, retire la puerta y fije los estantes en su lugar para que los niños no puedan meterse adentro. También retire la puerta cuando deseche la unidad.

Peligro de descarga Eléctrica— Requiere conexión a tierra

• Nunca intente reparar o realizar mantenimiento en la unidad hasta que se haya desconectado la electricidad.
• Nunca retire la clavija de conexión a tierra redonda del enchufe y nunca use un adaptador de conexión a tierra de dos clavijas.
• La alteración o corte del cable de alimentación, la extracción del cable de alimentación, la desconexión del enchufe o el cableado directo pueden provocar lesiones graves, incendios y pérdida de la propiedad y / o la vida, además de anular la garantía.
• Nunca use un cable de extensión para conectar la energía a la unidad.
• Evite operar este enfriador de vino en ambientes excesivamente húmedos.

Precauciones importantes:

• No levante la unidad por la manija de la puerta.
• Nunca instale u opere la unidad dentro de un gabinete cerrado.
• Asegúrese de que la placa de protección en la parte inferior delantera no tenga obstrucciones. La obstrucción del flujo de aire puede provocar un mal funcionamiento de la unidad y anulará la garantía.

• Si no limpia el condensador cada seis meses, la unidad puede tener un mal funcionamiento.

• Deje que la temperatura de la unidad se estabilice durante 24 horas antes de usarla.

• No bloquee los ventiladores internos.
• Mantenga el enfriador de vino alejado de materiales peligrosos o sustancias combustibles / inflamables.
• Utilice únicamente piezas de repuesto originales del proveedor. Las piezas de imitación pueden dañar la unidad, afectar su funcionamiento o rendimiento y pueden anular la garantía.

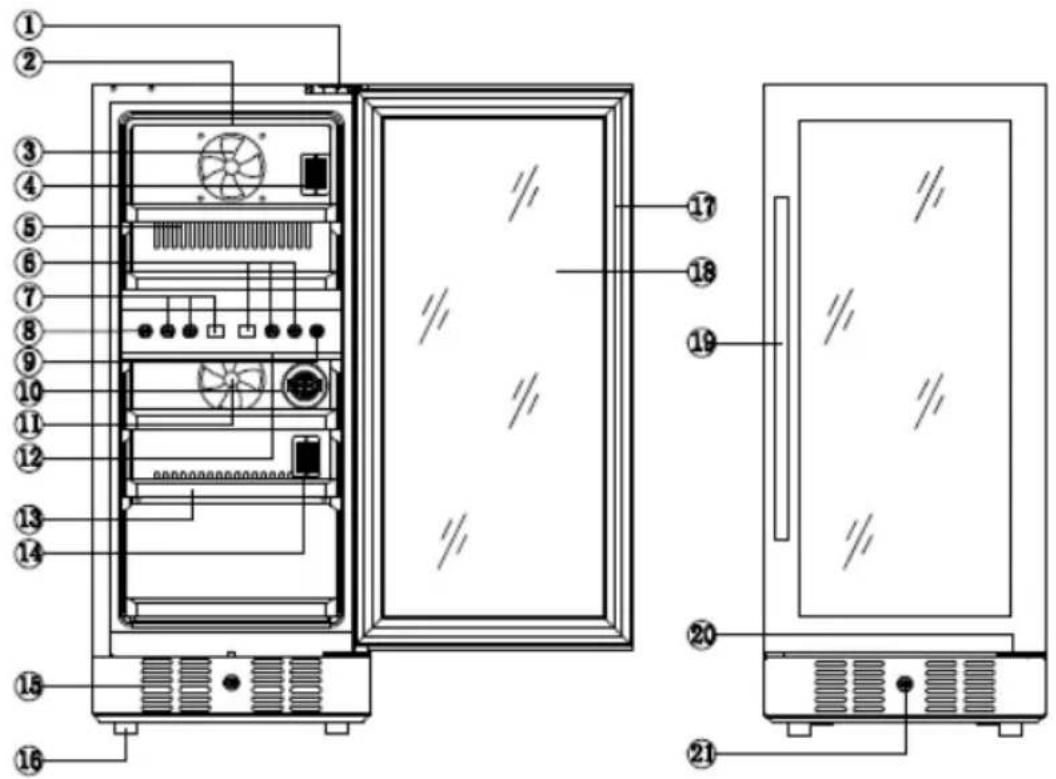

LISTA DE PARTES

1. Bisagra superior derecha
2. Luz de la zona superior
3. Ventilador
4. Punto NTC de la zona superior
5. Ventana de escape
6. Temperatura de zona inferior

7. Temperatura de zona superior

8. Cambio de escala de temperatura

9. Interruptor de luz
10. Filtro de carbón
11. Ventilador de zona inferior
12. Luz de zona inferior
13. Repisa

14. Punto NTC de zona inferior

15. Ventana de escape

16. Pie nivelador
17. Junta de la puerta
18. Vidrio
19. Manija
20. Bisagra inferior
21. Cerradura

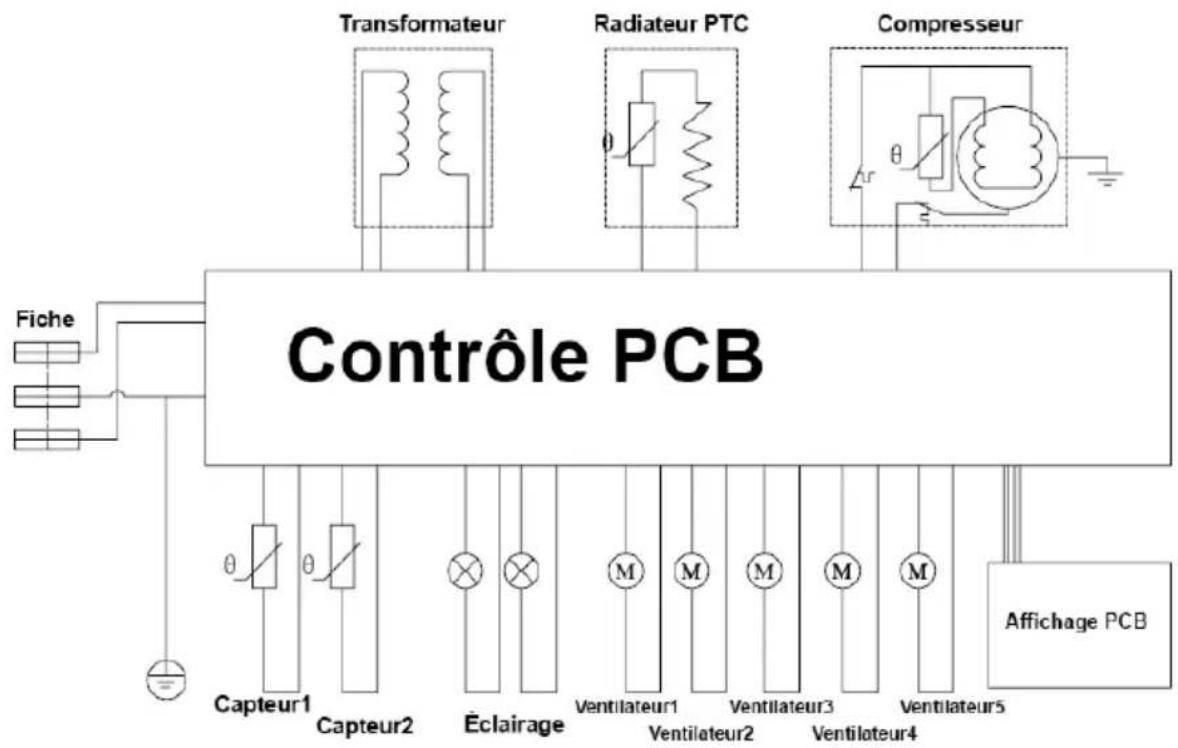

DIAGRAMA ELÉCTRICO

INSTALACIÓN

Antes de conectar el aparato a una fuente de alimentación, déjelo en posición vertical durante aproximadamente 24 horas. Esto reducirá la posibilidad de un mal funcionamiento en el sistema de enfriamiento debido a la manipulación durante el transporte.

Antes de operar su enfriador de vino por primera vez, siga estos pasos:

• Retire el empaque exterior e interior.
• Limpie la superficie interior de la unidad con agua tibia y un paño suave.
• Coloque el enfriador en una superficie nivelada que sea lo suficientemente fuerte para sostener la unidad cuando esté completamente cargada. Para nivelar su enfriador, ajuste las patas delanteras ubicadas en la parte inferior de la unidad.

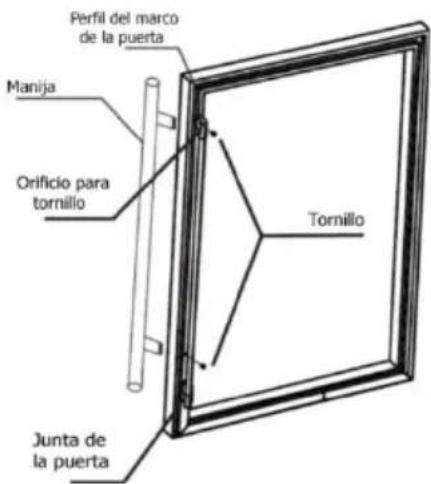

INSTALACIÓN DEL MANGO DE ACERO INOXIDABLE

Para instalar el mango, siga las instrucciones a continuación:

1. Retire la junta de goma del lado derecho del interior de la puerta (no necesita quitar toda la junta, solo el lado que cubre las aberturas para los tornillos).
2. Quite los tornillos de la bolsa incluida. Pase los tornillos a través de los orificios desde el interior hasta que asoman hacia el frente exterior del marco de la puerta.
3. Alinee la manija con los dos tornillos, luego apriete los tornillos en la manija con un destornillador hasta que la manija esté nivelada y asegurada firmemente contra el marco de la puerta. NO apriete demasiado los tornillos, ya que puede dañar el marco de la puerta.

Perfil del marco de la puerta Manija Orificio para tornillo Tornillo Junta de la puerta

INSTRUCCIONES DE OPERACIÓN

CÓMO UTILIZAR LOS BOTONES DEL PANEL DE OPERACIÓN

Suba a la temperatura deseada. *

Baje a la temperatura deseada. *

* Para configurar la temperatura de la zona superior, presione el botón ARRIBA o ABAJO en el panel de control. La temperatura interior de la zona superior se puede ajustar en incrementos de 1 grado entre 40 ° F y 50 ° F (5 ° - 10 ° C).

* Para configurar la temperatura de la zona inferior, presione el botón ARRIBA o ABAJO en el panel de control. La temperatura interior de la zona inferior se puede ajustar en incrementos de 1 grado entre 50 ° F y 66 ° F (10 ° - 18 ° C).

La luz interior se puede encender o apagar presionando el botón "Luz".

NOTAS ADICIONALES

• El aparato no debe ser utilizado por niños o personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia.
• Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario deben realizarse bajo la supervisión de un adulto.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas calificadas para evitar un peligro para la seguridad.
• Mantenga las aberturas de ventilación del aparato libres de obstrucciones.
• No utilice dispositivos mecánicos o medios distintos a los recomendados por el fabricante para acelerar el proceso de descongelación.
• No dañe el circuito refrigerante.
• No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de vino del aparato.
• No almacene sustancias explosivas como latas de aerosol en el aparato.
• Este aparato está diseñado para usarse únicamente en el hogar, la oficina y entornos similares.

COMO USAR LA BANDEJA PARA HUMEDAD

Su unidad viene con una pequeña bandeja para ayudar a mantener las repisas de madera y/o corchos con la humedad idónea. Llene la bandeja hasta la mitad con agua y colóquela en la repisa del centro, horizontalmente y hacia la parte de atrás de la misma, para que la humedad pueda distribuirse uniformemente dentro de la unidad.

Rellene la bandeja cuando el agua baje a un cuarto de su capacidad y tenga especial cuidado al mover las repisas, así como el contenido de las mismas para evitar derrames al interior de la unidad.

LIMPIEZA DE SU REFRIGERADOR

Para limpiar su refrigerador:

• Desenchufe el enfriador y retire todo lo que haya adentro.
• Limpie el interior de la unidad con una solución de agua tibia y una solución de bicarbonato de sodio (2 cucharadas de bicarbonato de sodio en un litro de agua).
• Desatornille el depósito de agua en la parte inferior de la unidad y enjuague con agua.
• Para limpiar el exterior de la unidad, use un detergente suave y agua tibia.

MOVER SU REFRIGERADOR

Para mover su refrigerador:

• Retire todo lo almacenado en el interior.
• Fije con cinta adhesiva todas las partes sueltas ubicadas dentro de la unidad.
• Gire las patas niveladoras hacia la base para evitar daños.
• Fije la puerta con cinta adhesiva.
• Asegúrese de que la unidad permanezca en posición vertical durante el transporte.

GUÍA DE ALMACENAMIENTO DE VINO

• La temperatura ideal para almacenar vinos tintos o blancos es 55 ° F, con humedad entre 60% y 75% RH.
• Almacene las botellas cerradas con corcho de forma horizontal para evitar que el corcho se seque y deje entrar aire a la botella afectando el vino en su interior.
• Los rayos ultravioletas hacen que el vino envejezca más rápido, así que mantenga las botellas alejadas de la luz solar directa.
• Evite fuertes vibraciones de motores u otros aparatos alrededor de su refrigerador.
• Almacene el vino separado de los olores fuertes que puedan contaminar el sabor del vino.

¿CUÁNTO TIEMPO DEBO ALMACENAR MI VINO?

Si bien la mayoría de los vinos de hoy están destinados a beberse “jóvenes” (dentro de unos años de producción), algunos vinos finos se sirven mejor con una crianza adecuada. Pero el envejecimiento demasiado prolongado puede disminuir el sabor del vino. En términos generales, los vinos tintos pueden envejecer más que los vinos blancos, pero aquí hay una guía de almacenamiento para algunas cosechas populares.

Cabernet Sauvignon 7-10 Años

Pinot Noir 5 Años

Merlot 3-5 Años

Zinfandel 2-5

Beaujolais Beber pronto

Chardonnay 2-3 Años

Riesling 3-5 Años

Sauvignon Blanc 18 meses – 2 Años

Pinot Gris 1-2 Años

Champagne Listo para servir

SOLUCIÓN DE PROBLEMAS

Problema Causas Posibles Solución
El refrigerador no funciona.	La unidad puede estar conectada con un voltaje diferente.	Compruebe si está utilizando el voltaje incorrecto.
	Es posible que se haya disparado el disyuntor o que haya un fusible fundido.	Reinicie el disyuntor o compruebe si hay un fusible quemado.
El refrigerador no enfría lo suficiente.	El entorno externo puede requerir una configuración más alta.	Baja la temperatura del enfriador.
	Es posible que la puerta se abra con demasiada frecuencia.	Abra la puerta con menos frecuencia.
	La puerta no está completamente cerrada.	Asegúrese de que la puerta esté bien cerrada.
	La junta de la puerta no sella correctamente.	Reemplace el sello de la puerta. Los reemplazos se pueden adquirir del fabricante.
	La rejilla frontal está obstruida.	Asegúrese de que nada bloquee la rejilla delantera.
La luz no funciona.	Puede haber un problema con la placa de visualización.	Póngase en contacto con el fabricante.
El refrigerador vibra mientras está en funcionamiento.	La unidad no está colocada en un piso nivelado o los pies de la unidad no están instalados correctamente.	Asegúrese de que los pies de la unidad estén en la posición correcta y bien apretados.
El refrigerador produce mucho ruido.	La unidad no está nivelada.	Véase más arriba.
	El ventilador puede estar obstruido	Revise el ventilador para asegurarse de que no haya desechos ni obstrucciones. Si no es así, comuníquese con el fabricante.
La puerta no se cierra correctamente.	La unidad no está nivelada.	Véase más arriba.
	La puerta no está instalada correctamente.	Revise las bisagras de la puerta para asegurarse de que estén instaladas correctamente.
	El sello es débil.	Reemplace el sello de la puerta. Los reemplazos se pueden adquirir del fabricante.
	Los estantes están fuera de posición.	Asegúrese de que los estantes se deslicen hasta el fondo de la unidad.
La pantalla LED no funciona.	Puede haber un problema con la placa de control principal.	Póngase en contacto con el fabricante.
	Hay un problema con el enchufe.	Póngase en contacto con el fabricante.
Hay un error en la pantalla LED o el LED muestra "LO".	El kit de enfriamiento ya no funciona correctamente.	Póngase en contacto con el fabricante.
	La placa de circuito impreso está defectuosa.	Póngase en contacto con el fabricante.
Los botones no funcionan.	El panel de control de temperatura puede estar dañado.	Póngase en contacto con el fabricante.

GARANTIA DEL FABRICANTE

Este aparato está cubierto por una garantía limitada del fabricante. Durante un año a partir de la fecha original de compra, el fabricante reparará o reemplazará cualquier pieza de este electrodoméstico que demuestre tener defectos de materiales y mano de obra, siempre que el electrodoméstico se haya utilizado en las condiciones de funcionamiento normales previstas por el fabricante.

Términos de garantía:

Durante el primer año, cualquier componente de este electrodoméstico que se encuentre defectuoso debido a los materiales o la mano de obra será reparado o reemplazado, a discreción del fabricante, sin cargo para el comprador original. El comprador será responsable de los gastos de traslado o transporte.

Exclusions de garantía:

La garantía no se aplicará si el daño es causado por cualquiera de los siguientes:

• Fallo de alimentación
• Daños durante el transporte o al mover el aparato
• Suministro de energía inadecuado, como bajo voltaje, cableado doméstico defectuoso o fusibles inadecuados
• Accidente, alteración, mal uso o abuso del aparato como el uso de accesorios no aprobados, circulación de aire inadecuada en la habitación o condiciones de funcionamiento anormales (temperaturas extremas)
• Uso en aplicaciones comerciales o industriales
• Incendio, daños por agua, robo, guerra, disturbios, hostilidad o casos fortuitos como huracanes, inundaciones, etc.
• Uso de fuerza o daño causado por influencias externas
• Aparatos parcial o totalmente desmontados
• Exceso de desgaste por parte del usuario

Obtención del servicio:

Cuando haga un reclamo de garantía, tenga disponible la factura de compra original con la fecha de compra. Una vez confirmado que su electrodoméstico es elegible para el servicio de garantía, todas las reparaciones serán realizadas por un centro de reparación autorizado de NewAir™. El comprador será responsable de los gastos de traslado o transporte. Las piezas y / o unidades de reemplazo serán nuevas, refabricadas o reacondicionadas y están sujetas a la discreción del fabricante. Para soporte técnico y servicio de garantía, envíe un correo electrónico a [e-mail].
