Fresko Pure 3B - Admirador TAURUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo
Modelos compatibles	Fresko Pure 3B, Fresko Forest 3B
Número de aspas	3
Diámetro de las aspas	132 cm (estimación)
Altura mínima de instalación	2,50 m del suelo
Alimentación	220-240 V ~ 50/60 Hz
Número de velocidades	6 (mando a distancia)
Control	Mando a distancia con soporte de pared
Pilas del mando a distancia	1,5 V AAA
Función temporizador	1, 2, 4, 8 horas
Cambio de sentido de giro	Sí (verano/invierno)
Modo flujo de aire natural	Sí
Tipo de iluminación	LED integrada, cambio de color
Potencia de la iluminación	No especificado (LED bajo consumo)
Kit de montaje incluido	Soporte de techo, tubo de suspensión, material de fijación
Mantenimiento	Limpiar con un paño suave seco o ligeramente húmedo, no usar agua
Lubricación	Innecesaria (rodamientos de bolas sellados lubricados de por vida)
Instalación eléctrica	Debe ser realizada por un electricista calificado
Protección	Cortar la corriente antes de cualquier intervención
Peso	Aproximadamente 6 kg (estimación)

Preguntas frecuentes - Fresko Pure 3B TAURUS

¿Cuál es la altura mínima de instalación para este ventilador?

El ventilador debe instalarse a una distancia mínima de 2,50 metros del suelo o de cualquier obstáculo.

¿Cómo limpiar el ventilador de techo Fresko Pure 3B?

Use un paño suave sin pelusa o un cepillo suave. No use agua, ya que podría dañar el motor o causar una descarga eléctrica. Para las manchas, un paño húmedo con unas gotas de detergente líquido es suficiente, luego seque inmediatamente.

¿Cómo cambiar el color de la luz LED?

Presione el botón Luz (5) del mando a distancia. Si el intervalo entre apagar y encender es inferior a 10 segundos, el color cambia. Más de 10 segundos, el color permanece igual.

¿Cómo invertir el sentido de giro de las aspas?

Use el botón Cambio de sentido de giro (3) en el mando a distancia. En verano, el ventilador gira en un sentido para crear una brisa refrescante. En invierno, invierta el sentido para hacer bajar el aire caliente acumulado en el techo.

¿Cómo programar el temporizador?

Presione uno de los botones de temporizador (4) para seleccionar 1, 2, 4 u 8 horas. El ventilador se detendrá automáticamente después del tiempo seleccionado.

¿Qué debo hacer si el mando a distancia no funciona?

Verifique la pila: retire la tapa del compartimento, inserte una pila 1,5V AAA respetando la polaridad. Asegúrese de que el recubrimiento plástico protector haya sido retirado. Si el problema persiste, vuelva a emparejar el mando a distancia siguiendo el procedimiento de vinculación.

¿Cómo vincular el mando a distancia al ventilador?

Encienda el ventilador. En los primeros 10 segundos, presione el botón Encendido/Apagado (2) durante 2 a 5 segundos hasta que suene un aviso acústico. El mando a distancia está entonces vinculado.

¿Puedo controlar la luz con un interruptor de pared?

Sí, dos opciones son posibles: tanto la luz como el ventilador son controlados por el mando a distancia, o la luz se controla con un interruptor de pared y el ventilador con el mando a distancia. Esta modificación debe ser realizada por un electricista autorizado.

¿Cuál es la potencia del motor?

El manual no especifica la potencia exacta, pero el motor está diseñado para uso residencial, con rodamientos de bolas lubricados de por vida que no requieren mantenimiento.

¿Cómo instalar el ventilador?

La instalación debe ser realizada por un electricista calificado. Corte la corriente en el disyuntor. Monte el soporte de techo, fije el tubo de suspensión, conecte el cableado según el diagrama (conforme a las normas locales), luego ensamble las aspas y la luz. Respete una altura mínima de 2,50 m.

MANUAL DE USUARIO Fresko Pure 3B TAURUS

ES. Instrucciones de uso

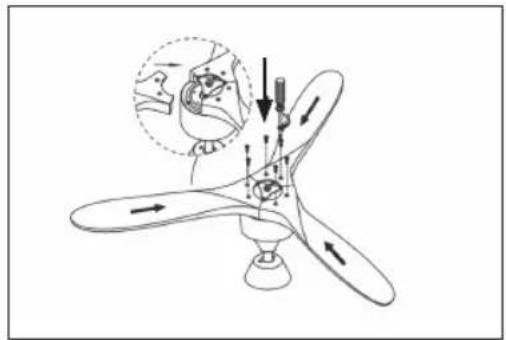

Instalación del ventilador - Fan Installation

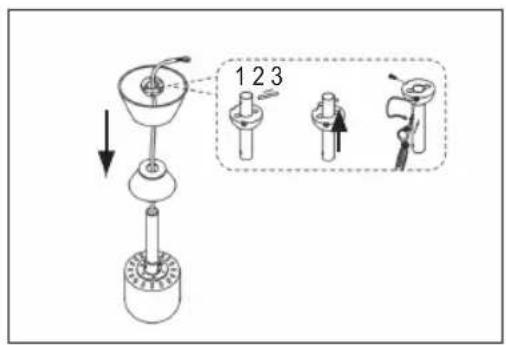

Paso/Step 1 Paso/Step 5 Liberar y sacar Loosen and take out

1 2 3

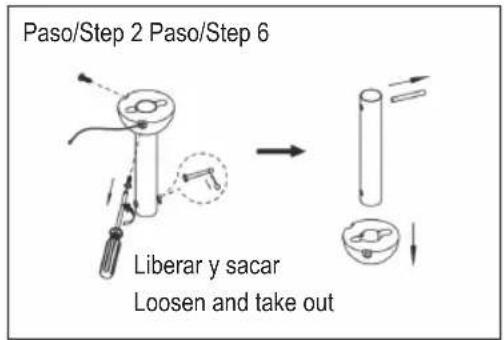

Paso/Step 2 Paso/Step 6 Liberar y sacar Loosen and take out

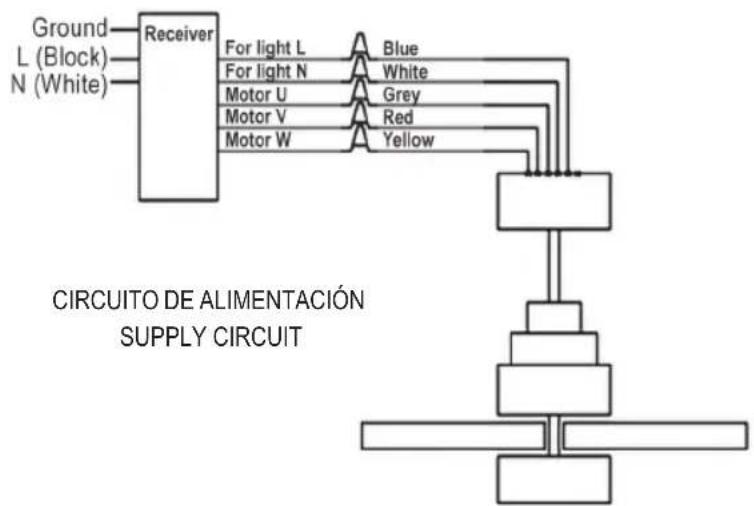

Esquema eléctrico / Wiring diagram

Para controlar el ventilador y la luz utilizar el mando a distancia. To control the fan an the light through the remote control

ES

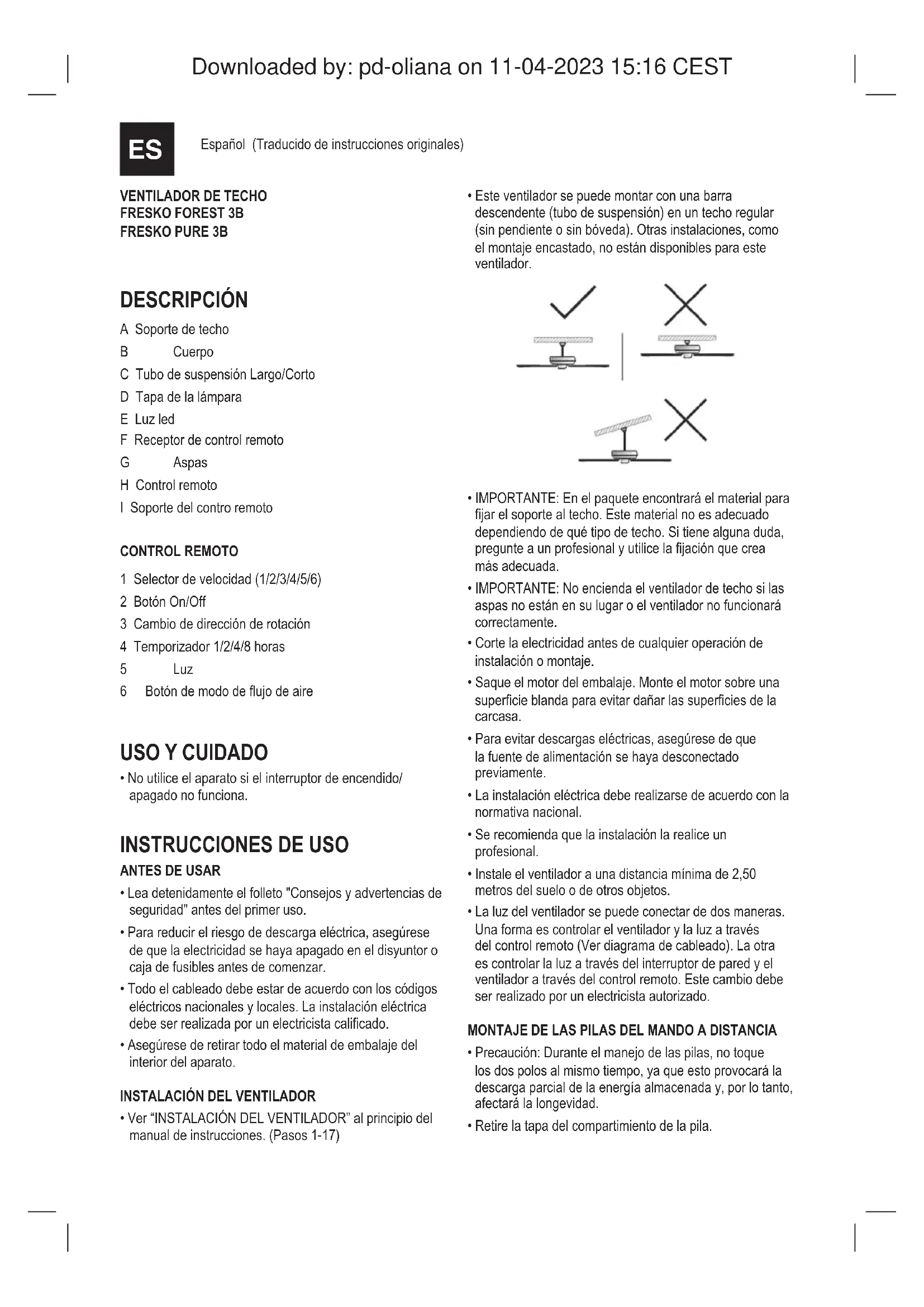

Español (Traducido de instrucciones originales)

VENTILADOR DE TECHO FRESKO FOREST 3B FRESKO PURE 3B

DESCRIPCIÓN

A Soporte de techo

B Cuerpo

C Tubo de suspensión Largo/Corto

D Tapa de la lámpara

E Luz led

F Receptor de control remoto

G Aspas

H Control remoto

1 Selector de velocidad (1/2/3/4/5/6)

2 Botón On/Off

3 Cambio de dirección de rotación

4 Temporizador 1/2/4/8 horas

5 Luz

6 Botón de modo de flujo de aire

USO Y CUIDADO

- No utilice el aparato si el interruptor de encendido/apagado no funciona.

INSTRUCCIONES DE USO

ANTES DE USAR

- Lea detenidamente el folleto "Consejos y advertencias de seguridad" antes del primer uso.

- Para reducir el riesgo de descarga eléctrica, asegúrese de que la electricidad se haya apagado en el disyuntor o caja de fusibles antes de comenzar.

- Todo el cableado debe estar de acuerdo con los códigos eléctricos nacionales y locales. La instalación eléctrica debe ser realizada por un electricista calificado.

- Asegúrese de retirar todo el material de embalaje del interior del aparato.

INSTALACIÓN DEL VENTILADOR

- Ver "INSTALACIÓN DEL VENTILADOR" al principio del manual de instrucciones. (Pasos 1-17)

- Este ventilador se puede montar con una barra descendente (tubo de suspensión) en un techo regular (sin pendiente o sin bóveda). Otras instalaciones, como el montaje encastado, no están disponibles para este ventilador.

- IMPORTANTE: En el paquete encontrará el material para fijar el soporte al techo. Este material no es adecuado dependiendo de qué tipo de techo. Si tiene alguna duda, pregunte a un profesional y utilice la fijación que crea más adecuada.

- IMPORTANTE: No encienda el ventilador de techo si las aspas no están en su lugar o el ventilador no funcionará correctamente.

- Corte la electricidad antes de cualquier operación de instalación o montaje.

- Saque el motor del embalaje. Monte el motor sobre una superficie blanda para evitar dañar las superficies de la carcasa.

- Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación se haya desconectado previamente.

- La instalación eléctrica debe realizarse de acuerdo con la normativa nacional.

- Se recomienda que la instalación la realice un profesional.

- Instale el ventilador a una distancia mínima de 2,50 metros del suelo o de otros objetos.

- La luz del ventilador se puede conectar de dos maneras. Una forma es controlar el ventilador y la luz a través del control remoto (Ver diagrama de cableado). La otra es controlar la luz a través del interruptor de pared y el ventilador a través del control remoto. Este cambio debe ser realizado por un electricista autorizado.

MONTAJE DE LAS PILAS DEL MANDO A DISTANCIA

- Precaución: Durante el manejo de las pilas, no toque los dos polos al mismo tiempo, ya que esto provocará la descarga parcial de la energía almacenada y, por lo tanto, afectará la longevidad.

- Retire la tapa del compartimiento de la pila.

• Verifique que se haya quitado la cubierta de plástico que protege la pila (algunas pilas se venden con una cubierta protectora).
• Coloque la pila en su compartimento, respetando la polaridad. Las pilas tienen que ser 1,5 V/AAA.
• Vuelva a colocar la tapa del compartimiento de la pila.
• Es fundamental que las pilas sean siempre del mismo tipo y tengan la misma carga. Nunca mezcle pilas alcalinas con pilas normales (Carbono-Zinc) y/o recargables.
• Retire las pilas del mando a distancia si no va a utilizarlo durante algún tiempo. Si las pilas se dejan en el dispositivo durante demasiado tiempo cuando no se usa, existe el riesgo de fugas. Si eso sucede, evite cualquier contacto con el líquido, ya que puede causar quemaduras químicas. Si el contacto ocurre accidentalmente, lave con agua. Si el líquido entra en contacto con los ojos, busque también ayuda médica.

USO

• Encienda el aparato usando el botón de encendido/apagado (2).
• Seleccione la velocidad deseada (1).
• Función del temporizador: Se puede controlar el tiempo de funcionamiento del aparato. Para programar un tiempo de funcionamiento, sólo tiene que seleccionarlo pulsando uno de los botones del temporizador. (4)
• Modo de flujo de aire: Presione el botón (6) para cambiar el flujo de aire al modo natural. Este modo está diseñado para proporcionar una sensación de brisa, aumentando y disminuyendo la velocidad.
• Cambio de la dirección de rotación El dispositivo dispone de un botón (3) que permite cambiar el sentido de giro de las aspas.

- Función de verano: El movimiento de las aspas genera una brisa que reduce las altas temperaturas ambientales y proporciona una agradable sensación de frescor.

- Función de invierno: De esta forma, el ventilador impulsa hacia abajo el aire caliente acumulado en el techo de la habitación, equilibrando la temperatura ambiente y creando un clima acogedor.

- Luz: Presione el botón (5) para encender/apagar la luz. Para cambiar de color, presione también el botón (5).

- IMPORTANTE: Al encender y apagar la luz, si tarda más de 10 segundos en volver a encenderse, mantendrá el mismo color. Si tarda menos de 10 segundos, el color de la luz cambiará.

- Cómo conectar el mando a distancia: Encienda el ventilador y, en los primeros 10 segundos, pulse el botón de encendido/apagado (2) durante 2-5 segundos hasta que suene una advertencia acústica.

UNA VEZ QUE HAYA TERMINADO DE USAR EL APARATO

- Apague el aparato con el botón de encendido/apagado.

MANTENIMIENTO

• Aquí hay algunas sugerencias para ayudarle a mantener su ventilador.
• Debido al movimiento natural del ventilador, algunas conexiones pueden aflojarse. Compruebe las conexiones de soporte, los soportes y los accesorios de hoja dos veces al año. Asegúrese de que están seguros. (No es necesario quitar el ventilador del techo.)
• Limpie su ventilador periódicamente para ayudar a mantener su nueva apariencia a lo largo de los años. Use solo un cepillo suave o un paño sin pelusa para evitar rayar el acabado. El chapado se sella con una laca para minimizar la decoloración o el deslustre. No utilice agua al limpiar. Esto podría dañar el motor o posiblemente causar una descarga eléctrica.
• No hay necesidad de engrasar su ventilador. El motor tiene rodamientos de bolas sellados permanentemente lubricados.

LIMPIEZA

• Corte la electricidad antes de realizar cualquier tarea de limpieza.
• Limpie el equipo con un paño húmedo con unas gotas de detergente líquido y luego séquelo.
• No utilice disolventes o productos con pH ácido o básico, como lejía, o productos abrasivos, para la limpieza del aparato.
• No permita que entre agua ni ningún otro líquido en las rejillas de ventilación para evitar daños en las partes internas del aparato.
• No sumerja nunca el aparato en agua ni en ningún otro líquido ni lo coloque bajo el chorro de agua.
• Si el electrodoméstico no está en buenas condiciones de limpieza, su superficie puede degradarse y afectar inexorablemente la duración de la vida útil del electrodoméstico y podría volverse inseguro para su uso.
