| Tipo de producto | Patinete eléctrico plegable |
| Marca | Billow |
| Modelo | eScooter URBAN85 |
| Velocidad máxima | 25 km/h (3 niveles de velocidad) |
| Autonomía | 15 km |
| Peso máximo del usuario | 120 kg |
| Edad mínima recomendada | 14 años |
| Tipo de batería | Litio-ion (recargable) |
| Alimentación | Adaptador AC/DC incluido |
| Freno delantero | Freno eléctrico |
| Freno trasero | Freno manual de zapata (plástico) |
| Iluminación | Faros delanteros LED y luz trasera LED |
| Pantalla | Pantalla multifunción: velocidad, distancia, batería, tiempo |
| Plegabilidad | Sí, con palanca de desbloqueo |
| Peso del patinete | Aproximadamente 12 kg |
| Contenido del paquete | Urbain 85, guía de instalación rápida, llave Allen M3, dos empuñaduras de manillar, adaptador AC/DC |
| Mantenimiento | Limpieza con paño húmedo; almacenar en lugar fresco y seco |
| Seguridad | Casco y protecciones recomendados; no usar bajo los efectos del alcohol o drogas |
Preguntas frecuentes - eScooter Billow
Preguntas de los usuarios sobre eScooter Billow
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Scooter en formato PDF gratis! Encuentra tus instrucciones eScooter - Billow y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. eScooter de la marca Billow.
MANUAL DE USUARIO eScooter Billow
Introducción y descripción del producto.
Gracias por elegir el E-Scooter URBAN85. El patinete eléctrico URBAN85 ha sido creado para circular por la ciudad de forma cómoda, segura y evitando la contaminación del medio ambiente ya que funciona con energía eléctrica. Además, se puede plegar de forma rápida y fácil resultando ideal para acompañarte en todos los desplazamientos urbanos. Puede circular a 24Km/h, y su gran batería le proporciona una autonomía de 15km.
Contenido del embalaje
· Urban85
- Guía rápida de instalación.
· Llave hallen M3
· Dos mangos de manillar (izquierdo y derecho)
- Adaptador AC/DC
Asegúrese de que su embalaje contiene los elementos descritos arriba. Si encuentra que falta algún elemento o está dañado, por favor, contacte con su distribuidor.
Advertencias
Antes de poner en funcionamiento este E-Scooter, lea todas las instrucciones para obtener un montaje y funcionamiento seguros. Este manual puede guiarle a través de las funciones y uso del patinete eléctrico. Antes de usar este scooter, familiarícese con su modo de funcionamiento, de forma que pueda mantener el E-Scooter en las mejores condiciones posibles.
Este aparato pueden usarlo niños a partir de los 14 años y personas con capacidades físicas reducidas siempre que se les ofrezca supervisión o se le dé instrucciones respecto al uso de E-Scooter de forma segura y entiendan los riesgos que implican.
Los niños no deben jugar con el aparato.
Los niños no deben realizar la limpieza ni el mantenimiento sin supervisión.
El E-scooter solo puede conducirlo una persona con una edad no inferior a 14 años
con un peso máximo de 120 kg. Los demás parámetros para el funcionamiento permisible del scooter se definen en la hoja de características del producto. Adicionalmente, el e-scooter puede solo usarse en condiciones de buena visibilidad y solo si se cumplen las condiciones físicas-mentales para la estabilidad del scooter (por ejemplo, no puede usarlo una persona bajo la influencia de drogas o alcohol). Cuando use el scooter, se recomienda que el usuario use casco para una mayor seguridad, el casco ayuda a salvar vidas en caso de accidente.
Asegúrese de comprobar que el sistema de dirección está ajustado correctamente y que todos los componentes de la conexión están firmemente asegurados y no están rotos antes de conducir, remítase al montaje del manillar y a las instrucciones de seguridad.
Lleve siempre calzado.
Cuando las tuercas de seguridad y otros accesorios de seguridad puedan perder su efectividad no use el E-Scooter y contacte con el servicio técnico.
Queda totalmente prohibido la modificación de la calidad de las piezas y materiales originales del E-scooter
Instrucciones De Seguridad
Recomendamos que use siempre un casco y equipo protector como coderas, rodilleras y muñequeras para asegurar su seguridad personal.
Asegúrese de que ha leído detenidamente el manual de usuario, para asegurarse de que sabe cómo conducirlo de forma segura y divertida.
Es su responsabilidad ser consciente y cumplir con toda la normativa acorde a su país. Si no existe normativa para este scooter en su país, tenga cuidado de su propia seguridad y de la seguridad de los demás.
Preste atención a otras personas. Conduzca siempre con seguridad y solo a una velocidad que le permita frenar con seguridad en cualquier momento. Algo común a todos estos productos es que existe el riesgo de que se pueda caer del producto y lesionarse. Conduzca siempre de la forma más segura posible.
Evite aplicar demasiada fuerza o pisar el guardabarros trasero de forma permanente. Esto puede provocar que el guardabarros se afloje o se dañe el muelle que soporta el guardabarros.
Como resultado, la zapata del freno toca constantemente la rueda y la temperatura
del motor aumenta debido a la Resistencia adicional. El neumático trasero asimismo puede aflojarse si el freno está en posición de frenado constantemente.
Evite frenar constantemente. Como resultado, los neumáticos no solo se desgastarán, sino que se calentarán de forma permanente. Esto suavizará la rueda y ya no tendrá el mismo agarre a la carretera que el normal. No toque el neumático tras frenar.
Si oye ruidos no habituales o nota fricción cuando enciende el scooter eléctrico, puede que esté dañado un cojinete. Un cojinete desgastado puede incluso estar indicado por una fuerte vibración del manillar. En este caso, póngase en contacto con el servicio técnico autorizado, ya que es necesario sustituir el cojinete y/o comprobar y ajustar el manillar.
Conduzca el scooter eléctrico únicamente sobre una superficie seca; en caso contrario, la seguridad de la conducción y el rendimiento de los frenos puede verse afectado y el motor o los cojinetes pueden dañarse.
Deje de conducir cuando reciba el "Aviso de batería baja". El scooter eléctrico posteriormente se mueve lentamente y no presenta la misma tracción que la normal y el freno eléctrico no funciona. En este caso, use el freno trasero para detener el scooter eléctrico. Bájese del scooter tan pronto como la velocidad le permita hacerlo de forma segura.
No use el freno eléctrico y el acelerador de mano al mismo tiempo.
Un scooter eléctrico que funcione normalmente funciona de forma segura y silenciosa. Si oye ruidos o nota un funcionamiento a trompicones, compruebe las ruedas, cojinetes y frenos. Póngase en contacto con el servicio de atención al cliente para su reparación y mantenimiento si es necesario.
Si presta el E-Scooter a amigos o familiares, asegúrese de que usan el equipo protector y de que saben cómo conducirlo.
Antes de conducir el patinete, por favor, compruebe que todas las piezas funcionan como se supone que deben funcionar. Si se detectan cualquier pieza suelta, un ruido anormal, una vida útil de la batería reducida, póngase en contacto con el lugar donde lo adquirió para el mantenimiento del producto y su garantía. No repare usted mismo el e-Scooter.
Mantenimiento
Almacenamiento y limpieza
Si el e-scooter de pie se ensucia, límpielo con un paño húmedo. (puede usar un cepillo rígido primero para eliminar la peor suciedad y después use un paño para limpiarlo.)
Asegúrese de mantener el e-scooter de pie apagado mientras lo limpia y asegúrese de cubrir la entrada de carga para evitar problemas con los componentes electrónicos.
Por favor, tenga en cuenta: No use alcohol, gasolina u otros componentes químicos volátiles o corrosivos. Esto puede dañar tanto la apariencia como la estructura interna del patinete.
Tampoco debe usar una pistola de agua a presión o agua corriente.
Guarde el E-Scooter de pie en un entorno fresco y seco cuando no lo use. Evite dejarlo en el exterior, ya que no está fabricado para usarlo en zonas húmedas. Tampoco se recomienda exponerlo a altas temperaturas provocadas por la luz solar directa durante mucho tiempo.
Mantenimiento de las baterías
Por favor, asegúrese de que las baterías no superan los 50° Celsius, o están por debajo de los 10° Celsius durante un periodo prolongado de tiempo. (por ejemplo, no deje el E-Scooter de pie en un coche caliente en verano, no coloque la batería en el fuego.) Las temperaturas bajas (por ejemplo, temperaturas bajo cero) pueden dañar las células de las baterías.
Mantenga el scooter eléctrico alejado de cualquier llama viva u otras fuentes de calor para evitar que la batería se caliente demasiado. Asegúrese de no dejar el scooter eléctrico a temperaturas muy frías. Tanto el calor como el frío excesivo pueden provocar que la batería se descargue.
Por favor, evite descargar las baterías al 100%. Es mejor cargarlas mientras todavía hay alimentación en las mismas. Esto prolongará la vida de la batería. Asimismo, si conduce el E-Scooter de pie en zonas muy cálidas o muy frías, el tiempo de duración de la batería puede ser inferior de cuando conduce a temperaturas
de entre 15-25° Celsius. No se trata de un fallo de las baterías, sino que es su comportamiento normal.
No sobrecargue o descargue la batería.
Cargue siempre las baterías con el adaptador AC/DC suministrado.
Asegúrese de que la batería se carga a intervalos regulares, incluso si no va a usar el scooter eléctrico durante un periodo prolongado de tiempo. Esto es para evitar daños a la batería causada por una baja tensión durante un periodo de tiempo prolongado.
Por favor, tenga en cuenta: Incluso las baterías completamente cargadas pueden agotarse si el E-Scooter no se usa durante un periodo prolongado de tiempo. Es de esperar entre 90 y 120 días en modo apagado si las baterías están completamente cargadas. Si solo están parcialmente cargadas, este periodo de tiempo será inferior.
Por favor, asegúrese de cargar las baterías antes de que estén al 100% sin capacidad para evitar daños a las células de la batería. (una batería con daños provocados por un manejo inadecuado no está cubierta por la garantía)
Está prohibido desmontar el paquete de la batería. Esto solo puede gestionarlo el centro de servicio de reparaciones oficial y profesionales.
Si el E-scooter permanece almacenado durante más 120 días deben ser cargadas, por el distribuidor correspondiente. El no mantenimiento de las mismas las deja fuera de garantía.
Mantenimiento de los cojinetes
El scooter eléctrico dispone de cojinetes sellados y a prueba de polvo de forma que no es necesaria su lubricación. Compruebe el desgaste de los cojinetes a intervalos regulares para evitar una conducción insegura. No suba y baje y no aplique una fuerza excesiva para evitar dañar los cojinetes.
Mantenimiento de las ruedas
Compruebe el desgaste de las ruedas a intervalos regulares para evitar una conducción insegura.
Mantenimiento del freno
La zapata del freno está hecha de plástico. Compruebe el desgaste de la zapata del freno a intervalos regulares para evitar una conducción insegura. Use solo el freno manual en el caso de problema con el freno eléctrico. Cuando la zapata del freno manual mida 1.3mm, es necesario sustituirla.
Mantenimiento de tornillos y otras sujeciones
Asegúrese de que todos los tornillos están apretados debidamente para evitar situaciones peligrosas.

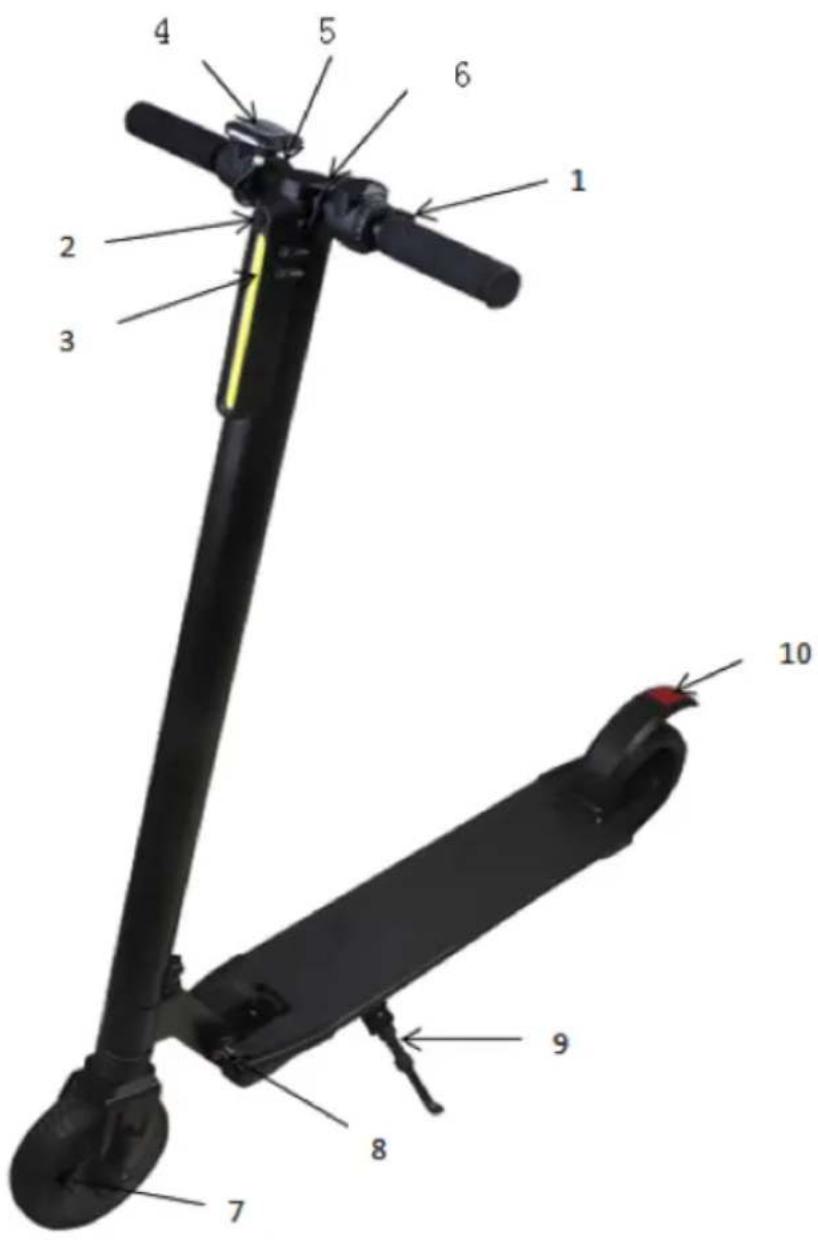

Descripción de las partes.
| 1. Freno eléctrico 6. Entrada DC de Carga | |
| 2. Botón de encendido / apagado de faro led frontal | 7. Rueda |
| 3. Faro Led Frontal 8. Palanca pliegue patinete | |
| 4. Pantalla Multifunción 9. Patilla/soporte | |
| 5. Acelerador 10. Luz LED trasera | |
Montaje.

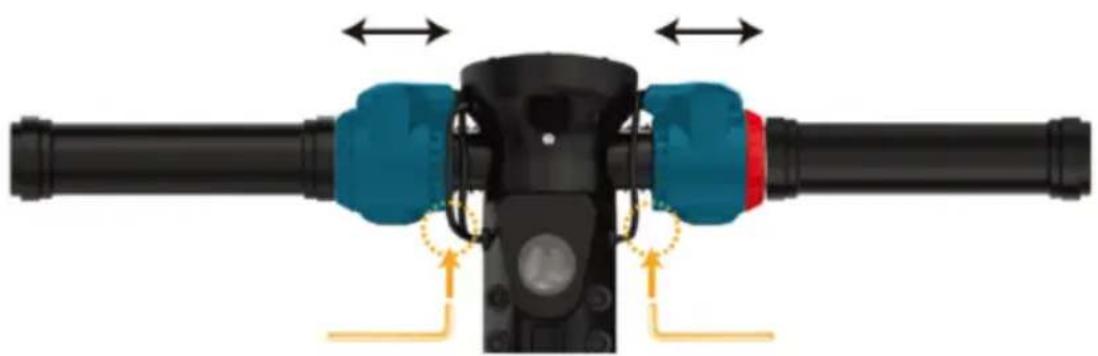

Colocación de los mangos del manillar
Coloque los mangos situándolos en su emplazamiento correcto y enroscándolos en la dirección correcta.
NOTA: Si las barras del manillar no se ajustan al nivel del marco, es posible que deba cambiar la ubicación de su acelerador y conjunto de freno de manera adecuada.
Apriete o afloje el conjunto de acelerador y freno con una llave hexagonal y asegúrese de que NO estén tocando o bloqueando el manillar.

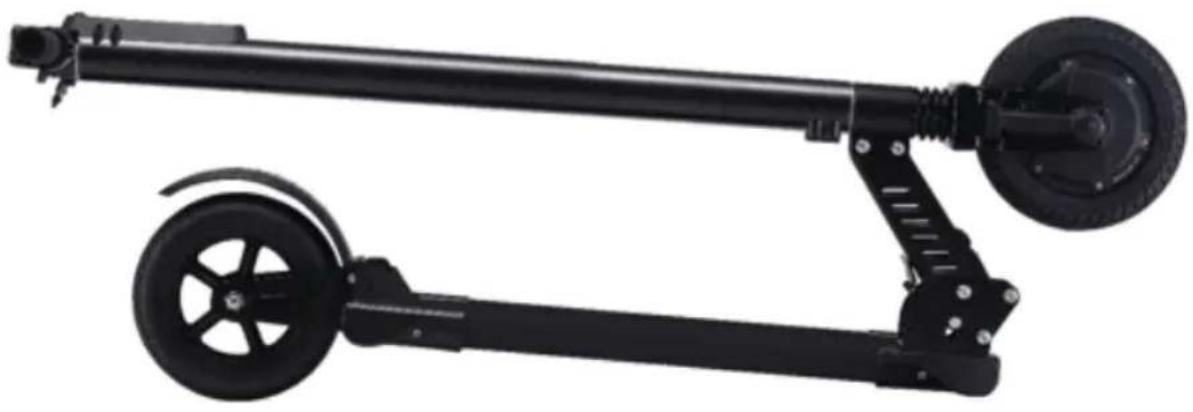

Tire y sostenga la palanca de liberación, cerca de la parte delantera del reposapiés, y levante los manillares para desplegarlos o tire de ellos hacia abajo para doblarlos. Escuchará un clic en ambas direcciones, esto significa que ahora está bloqueado en su lugar.
Pantalla Multifunción

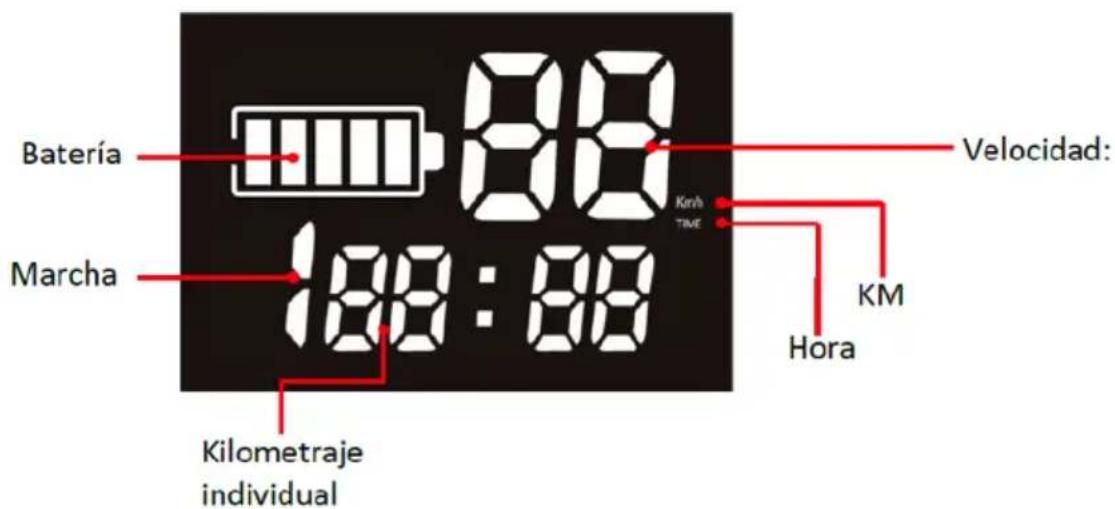

PANEL DE INFORMACIÓN
Muestra el kilometraje total, la distancia recorrida, batería, tiempo de viaje recorrido, etc.

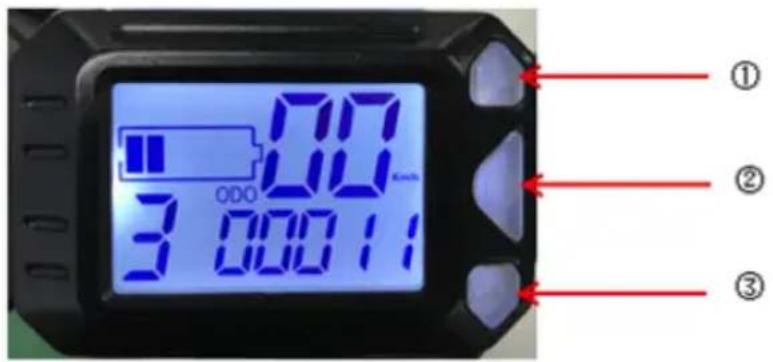

BOTONERA Y FUNCIONES
① Botón Marcha +: Sirve para aumentar hasta la velocidad 3.
② Botón de encendido/apagado:
1) Presione y mantenga presionada el botón durante 3 segundos para encender o apagar.
2) Presione varias veces el botón de encendido hasta que se muestre VOL, el valor que se muestra es el voltaje de la batería (V)
3) Presione varias veces el botón de encendido hasta que muestre DIS, el valor que se muestra es la distancia recorrida (KM)
4) Presione varias veces el botón de encendido hasta que se muestre ODO, el valor que se muestra la distancia recorrida acumulada de la conducción (KM)
5) Presione varias veces el botón de encendido hasta que muestre TIM, el valor que se muestra es la duración en tiempo de la conducción (H)
③ Botón Marcha: sirve para disminuir la velocidad hasta -1.
Nota:
Velocidad vs. Marcha:
Marcha-1: 10 km/h.
Marcha-2: 18 km/h.
Marcha-3: 25 km/h.
Puesta a cero: Cuando se apague la pantalla multifunción, presione y mantenga presionado los botones de Marcha - y +, sin soltar a la vez presione el botón de Encendido hasta que se encienda y la configuración del sistema se pondrá a cero a la configuración de fábrica.

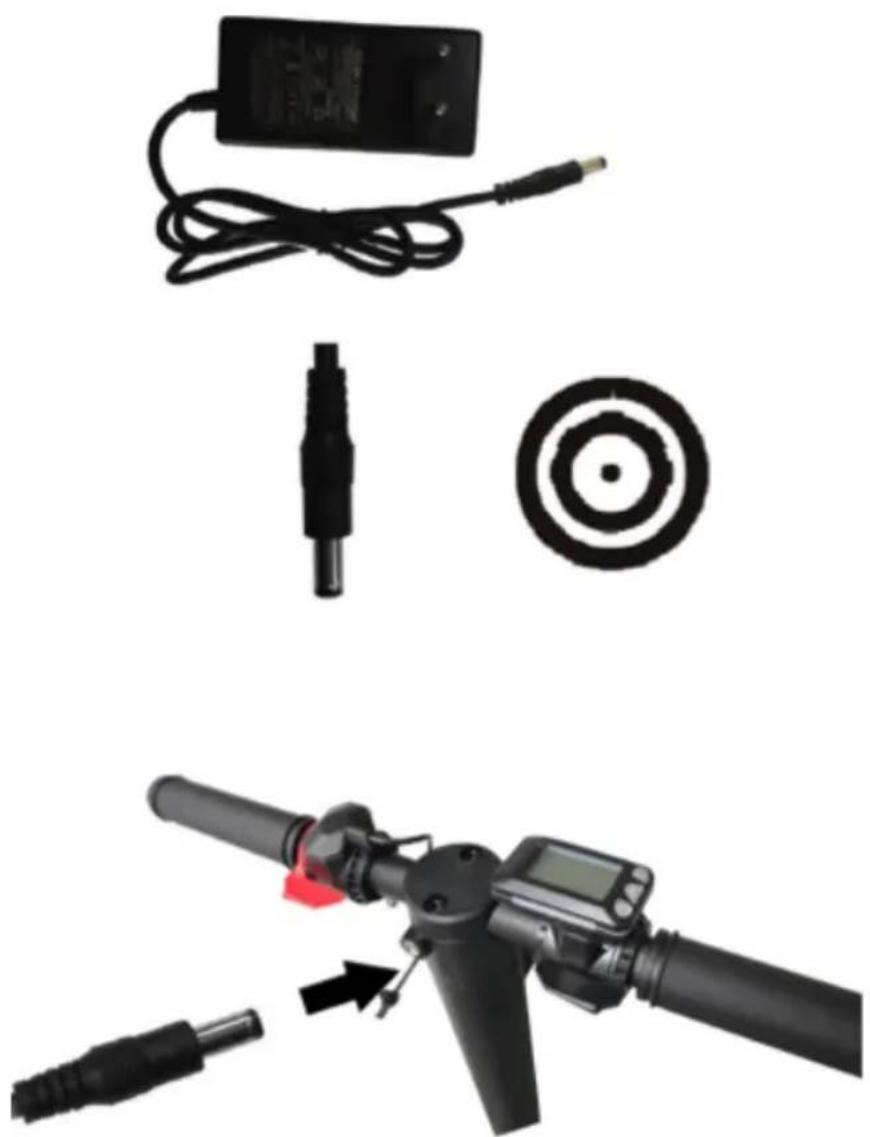

Carga del e-Scooter
Conecte el adaptador AC/DC suministrado entre una toma de red eléctrica del hogar y la entrada DC del e-Scooter.
El indicador del adaptador lucirá en color rojo durante la carga y una vez cargado pasará a color verde.
Nota: La carga siempre debe realizarse con el E-scooter apagado y parado.
Iniciación a la conducción
- Pulse el botón de encendido para encender la pantalla multifunción.
- Pulse el botón Velocidad + o el botón Velocidad - para ajustar el nivel de velocidad.
- Pulse el acelerador para acelerar, de forma que pueda conducir.
- Pulse el botón del freno para frenar.
- En el caso de fallo en freno eléctrico y por seguridad, el sistema de freno de la rueda trasera manual debe usarse cuando se conduce a gran velocidad.
- Cuando conduzca de noche, pulse el botón de encendido del faro Led para encender la iluminación.
Soporte técnico.
Por favor para más información sobre la instalación y configuración de este producto diríjase a nuestra web www.billowtechnology.com y abra un ticket de soporte.
BOUTON ET FONCTIONS
Mantenimiento de tornillos y otras sujeciones
AEE REI-RAEE 5548 En el presente manual, el símbolo del contenedor tachado indica que el producto está sometido a una directiva europea, la 2002/96/EC, los productos eléctricos o electrónicos, las baterías, y los acumuladores y otros accesorios necesariamente han de ser objeto de una recogida selectiva.
Al final de la vida útil del dispositivo, haz uso de los contenedores de reciclaje. Este gesto ayudará a reducir los riesgos para la salud y a preservar el medioambiente.
Los ayuntamientos y los distribuidores, te aportarán las precisiones esenciales en materia de reciclado de su antiguo dispositivo. Si este dispositivo lleva una batería interna, deberá extraerse y ser depositada separadamente para su adecuada gestión.
Recycled
Esta guía esta sujeta a errores tipográficos.
