| Tipo de producto | Proyector LED exterior con detector de movimiento |
| Marca | Perel |
| Modelo | LEDA7003NWBP |
| Potencia nominal | 30 W |
| Tensión nominal | 220-240 V~, 50 Hz |
| Flujo luminoso | 2100 lm |
| Temperatura de color | 4000 K (blanco neutro) |
| Ángulo de radiación | 120° |
| Índice de protección | IP65 |
| Índice de reproducción cromática (IRC) | >80 |
| Vida útil nominal | 25 000 h |
| Dimensiones (L x A x Al) | 166.3 x 147.6 x 67.5 mm |
| Peso | Aproximadamente 0.8 kg (estimación) |
| Fuente de luz reemplazable | No, reemplazar todo el aparato |
| Funciones principales | Detector de movimiento PIR, ajustes LUX (día/noche), TIME (duración de encendido 10 s a 9 min), SENS (sensibilidad) |
| Altura de instalación recomendada | 0.5 a 3.0 m |
| Distancia mínima de la superficie iluminada | 1 m |
| Mantenimiento y limpieza | Desconectar y dejar enfriar antes de limpiar; usar un paño suave con detergente suave; no sumergir |
| Seguridad | No mirar directamente la fuente de luz; no usar con regulador; respetar las distancias; instalación por un técnico calificado |
| Piezas de repuesto | Ninguna pieza reparable por el usuario; fuente de luz no reemplazable |
| Garantía | 24 meses (condiciones Velleman) |
| Información general | Uso exterior; no apto para iluminación de una habitación doméstica; protección IP65 |
Preguntas frecuentes - LEDA7003NWBP Perel
Preguntas de los usuarios sobre LEDA7003NWBP Perel
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones LEDA7003NWBP - Perel y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LEDA7003NWBP de la marca Perel.

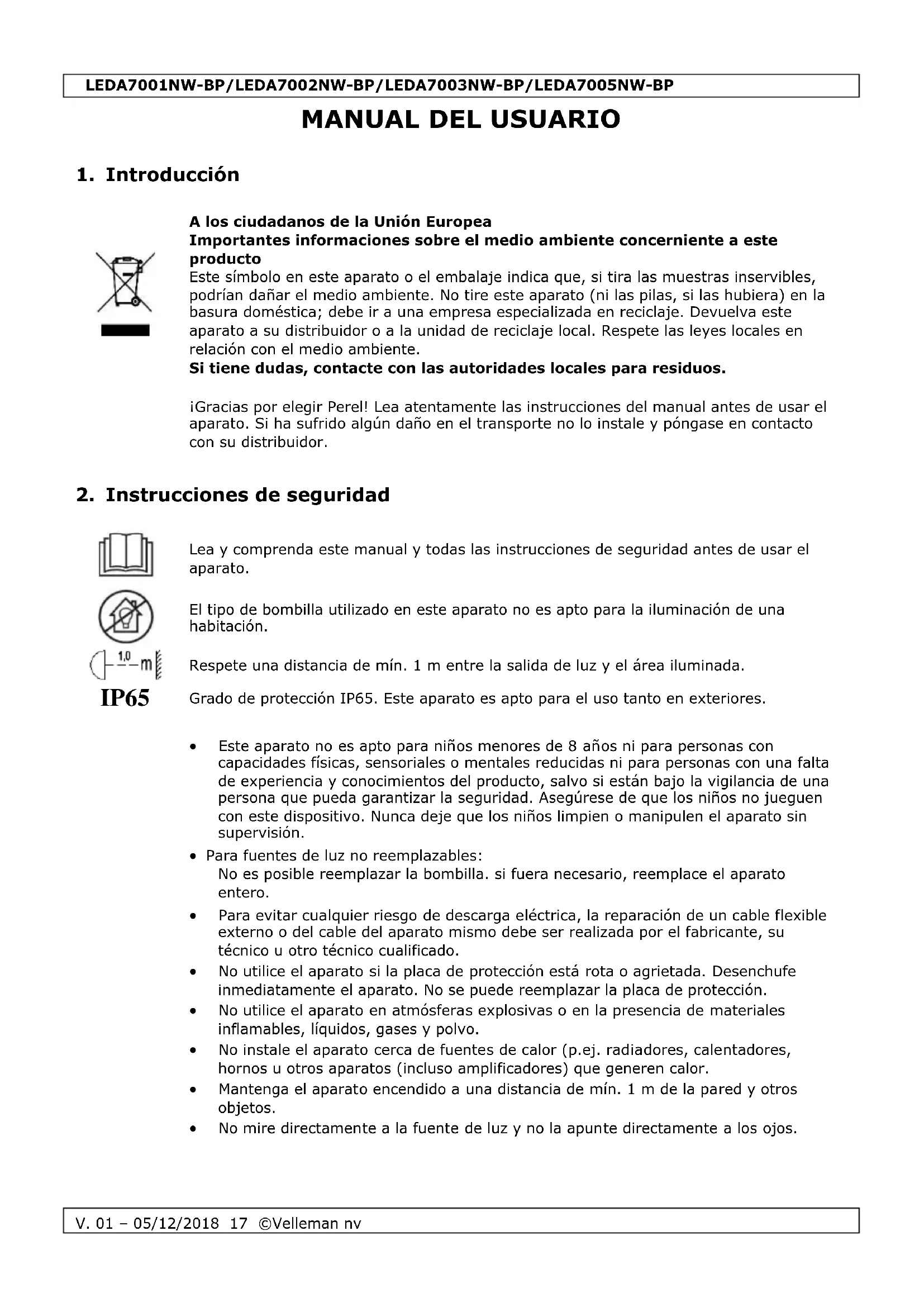

MANUAL DE USUARIO LEDA7003NWBP Perel
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
iGracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.
El tipo de bombilla utilizado en este aparato no es apto para la iluminación de una habitación.
Respete una distancia de mín. 1 m entre la salida de luz y el área iluminada.
IP65
Grado de protección IP65. Este aparato es apto para el uso tanto en exteriores.
- Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
- Para fuentes de luz no reemplazables:
No es posible reemplazar la bombilla. si fuera necesario, reemplace el aparato entero. - Para evitar cualquier riesgo de descarga eléctrica, la reparación de un cable flexible externo o del cable del aparato mismo debe ser realizada por el fabricante, su técnico u otro técnico cualificado.
- No utilice el aparato si la placa de protección está rota o agrietada. Desenchufe inmediatamente el aparato. No se puede reemplazar la placa de protección.
- No utilice el aparato en atmósferas explosivas o en la presencia de materiales inflamables, líquidos, gases y polvo.
- No instale el aparato cerca de fuentes de calor (p.ej. radiadores, calentadores, hornos u otros aparatos (incluso amplificadores) que generen calor.
- Mantenga el aparato encendido a una distancia de mín. 1 m de la pared y otros objetos.
- No mire directamente a la fuente de luz y no la apunte directamente a los ojos.
3. Normas generales
- Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
- Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
- Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
- Guarde este manual del usuario para cuando necesite consultarlo.
4. Instalación
Normas generales
- El soporte donde irá el aparato, debe ser capaz de sostener 4 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.
- Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
- La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones.
- No es posible ajustar la intensidad de luz de este aparato.
Distancia
- Mantenga una distancia de mín. 20 cm de la parte superior y de mín. 30 cm de ambos laterales.
- Respete una distancia de mín. 1 m entre la salida de luz y el área iluminada.
Lugar de montaje
- Es posible ajustar le rango de detección según sus necesidades: gire el aparato hacia la izquierda, hacia la derecha, hacia arriba o hacia abajo. El detector es mucho más sensible a objetos que atraviesan la zona de detección de manera paralela al detector que a objetos que se acercan en línea recta. Esto es una consideración muy importante seleccionando un lugar de montaje.
- No instale el proyector al revés para asegurar la impermeabilidad.
- Fije este aparato a una pared estable ininflamable (0.5-3.0 m) y en un ángulo de ± 60°, preferentemente debajo de un alero donde no esté expuesto a la lluvia ni la luz solar directa.
- No bloquee la pantalla de detección y asegúrese de que no pueda detectar continuamente objetos móviles.
- No instale el aparato cerca de aparatos que ajustan la temperatura, como acondicionadores o aparatos de calefacción.

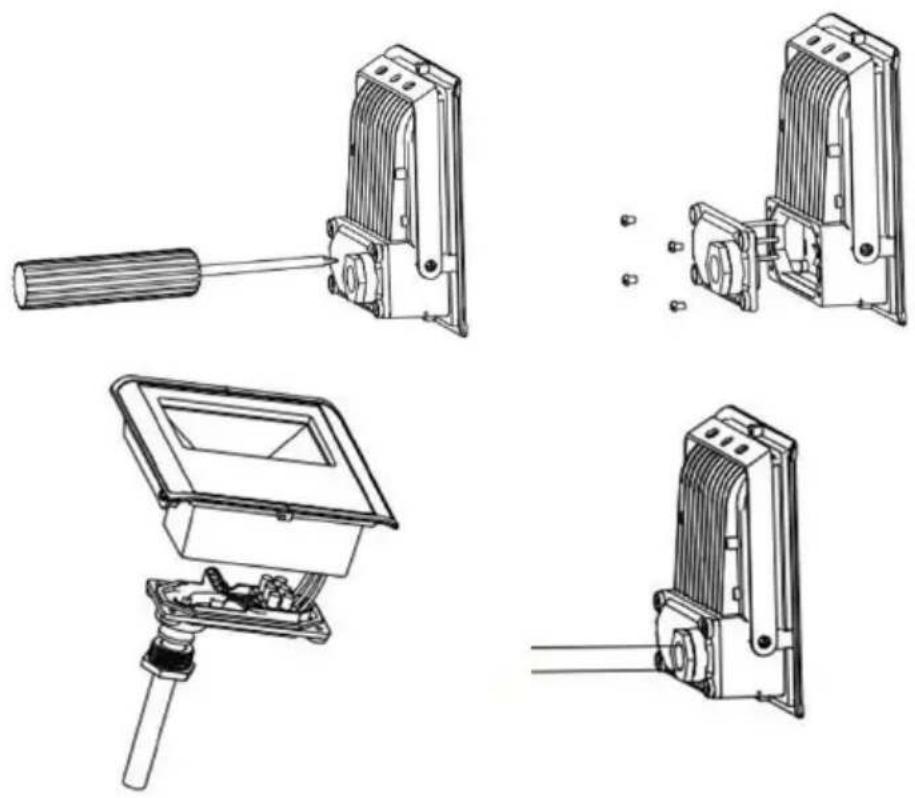

Instalar el aparato
-
Este aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento. Utilice el soporte para determinar el lugar de los agujeros de montaje.
-
Taladre los orificios e fije el soporte con los tornillos y tacos.
-
Conecte el cable de alimentación a la clema. Asegúrese de que el cable no esté demasiado tenso. Déjelo bastante suelto
E = la toma de tierra, amarillo/verde
L = la fase, marrón
Un cable de alimentación dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar cualquier peligro.
-
Para instalar el proyector en la posición deseada: Suelte las bisagras con un destornillador.
-
Ponga el proyector en la posición deseada y vuelva a apretar las bisagras.
Ajustes del sensor
LUX:
El aparato es capaz de hacer la diferencia entre el día y la noche gracias al ajuste de sensibilidad luminosa. El aparato funciona de día si seleccione "sun" (máx.) con el selector. El aparato no funciona de día si seleccione "moon" en la parte trasera del aparato. Espere hasta que se haga de noche para ajustar el nivel de la sensibilidad. TIME:
Utilice el ajuste de tiempo, para ajustar el tiempo que queda iluminado el aparato después de la detección de un movimiento (de 10 segundos (+/- 3 segundos) a 9 minutos (+/- 3 minutos)).
SENS:
Utilice el ajuste de sensibilidad para ajustar la sensibilidad. Gire hacia la izquierda para disminuir la sensibilidad, gire hacia la derecha para aumentarla.
5. Cuidado y mantenimiento
Almacenamiento
Almacene el aparato y los accesorios en un lugar limpio y seco.
Limpieza
Antes de realizar cualquier actividad de limpieza o mantenimiento, desenchufe el aparato y deje que se enfríe.
Limpie todas las superficies exteriores de la unidad con un paño suave con agua y jabón. No sumerja ninguna parte de la unidad en agua o cualquier otro líquido. No utilice disolventes o productos de limpieza que contienen petróleo (gas, queroseno, aceite), disolvente de pintura, aguarrás, alcohol o amoníaco.
Mantenimiento
Cualquier reparación debe ser realizada por un técnico cualificado. Nunca abra el aparato. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. No intente abrir ni reparar el aparato, ya que esto puede anular la garantía y/o podría causar daños al producto o lesiones personales.
6. Especificaciones
| LEDA7001NW-BP | LEDA7002NW-BP | |
| color de la carcasa datos eléctricos | negro | |
| potencia nominal total | 10 W | 20 W |
| tensión nominal (driver) | 220-240 V~, 50 Hz | |
| factor de potencia | >0.5 | |
| consumo de energía | 0.01 kWh/1000 h | 0.02 kWh/1000 h |
| datos técnicos | ||
| color | blanco neutro | |
| temperatura del color | 4000 K | |
| ángulo del haz | 120° | |
| flujo luminoso | 700 lm | 1400 lm |
| índice de reproducción cromática (Ra) | >80 | |
| tiempo de arranque | <0.5 s | |
| tiempo de calentamiento (60 %) | <1 s | |
| duración de vida | ||
| duración de vida nominal | 25000 h | |
| número de ciclos de conmutación | <1 s | |
| dimensiones | 127.9 x 113.4 x 64.4 mm | 147.1 x 130.8 x 64.4 mm |
| LEDA7003NW-BP | LEDA7005NW-BP | |
| color de la carcasa datos eléctricos | negro | |
| potencia nominal total | 30 W | 50 W |
| tensión nominal (driver) | 220-240 V~, 50 Hz | |
| factor de potencia | >0.9 | |
| consumo de energía | 0.03 kWh/1000 h | 0.05 kWh/1000 h |
| datos técnicos | ||
| color | blanco neutro | |
| temperatura del color | 4000 K | |
| ángulo del haz | 120° | |
| flujo luminoso | 2100 lm | 3500 lm |
| índice de reproducción cromática (Ra) | >80 | |
| tiempo de arranque | <0.5 s | |
| tiempo de calentamiento (60 %) | <1 s | |
| duración de vida duración de vida nominal | 25000 h | |
| número de ciclos de conmutación | <1 s | |
| dimensiones | 166.3 x 147.6 x 67.5 mm | 188 x 166.8 x 56.3 mm |
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
BEDIENUNGSANLEITUNG
1. Einführung
- Guarde este manual para posterior consulta.
4. Instalação
Normas gerais
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesoríos, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato.
- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
