HDZIT301 - Accesorio de cocina BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio de cocina - Revestimiento de isla
Marca	Bosch
Modelo	HDZIT301
Compatibilidad	Cocinas empotradas Bosch HGI8054, HGIP054, HDI8054, HDIP054
Material	Acero inoxidable
Dimensiones aproximadas	Ancho: 762 mm (30 pulg), Profundidad: 50 mm (2 pulg), Altura: 50 mm (2 pulg)
Peso aproximado	1,5 kg
Contenido del kit	Revestimiento de isla, tornillos espaciadores (5), tornillos de fijación (2)
Funciones principales	Embellecedor estético para cocina empotrada en isla, protección de bordes
Instalación	Retiro del revestimiento original, instalación del revestimiento de isla con los tornillos suministrados
Herramientas necesarias	Destornillador Torx T20, guantes
Mantenimiento y limpieza	Limpiar con un paño suave y un limpiador no abrasivo
Seguridad	Respetar las instrucciones de seguridad, no obstruir las ventilaciones, verificar el soporte antivuelco
Piezas de repuesto y reparabilidad	Contactar a un instalador calificado o al servicio postventa de Bosch
Información general	Manual de instrucciones disponible para descargar en el sitio web del fabricante

Preguntas frecuentes - HDZIT301 BOSCH

¿Qué es el Bosch HDZIT301?

El Bosch HDZIT301 es un revestimiento de isla diseñado para cocinas empotradas Bosch instaladas en una isla de cocina. Reemplaza el revestimiento trasero original para un acabado estético.

¿Cuáles son las herramientas necesarias para la instalación del HDZIT301?

Necesitará un destornillador Torx T20 y guantes para proteger sus manos.

¿El HDZIT301 es compatible con todas las cocinas Bosch?

No, es compatible solo con los modelos de cocinas empotradas HGI8054, HGIP054, HDI8054 y HDIP054.

¿Cómo instalar el revestimiento de isla HDZIT301?

1. Deslice la cocina hacia adelante. 2. Retire la rejilla de ventilación trasera (para modelos a gas) o el revestimiento original (para modelos bicombustible). 3. Instale los tornillos espaciadores. 4. Coloque el revestimiento de isla y fíjelo con los tornillos suministrados. 5. Vuelva a colocar la rejilla de ventilación o el panel posterior.

¿Puedo instalar el HDZIT301 en una cocina apoyada contra la pared?

No, el revestimiento de isla es solo para instalaciones en isla o península. Para una cocina contra la pared, use el revestimiento original.

¿Qué hacer si la cocina no se desliza lo suficiente para acceder a los tornillos?

Si las conexiones eléctricas o de gas bloquean el movimiento, contacte a un técnico calificado para desconectarlas antes de proceder a la instalación.

¿El HDZIT301 afecta la ventilación de la cocina?

No, el revestimiento de isla está diseñado para no obstruir las salidas de ventilación. Solo asegúrese de no bloquear las aberturas de aire.

¿Cómo limpiar el revestimiento de isla HDZIT301?

Use un paño suave y un limpiador no abrasivo. Evite productos agresivos que podrían rayar la superficie.

¿Puedo instalar el revestimiento de isla solo?

Se recomienda ser al menos dos personas para mover la cocina debido a su peso. Siga las instrucciones de seguridad para evitar lesiones.

¿Dónde puedo encontrar el manual de instalación del HDZIT301?

El manual está disponible para descargar gratis en el sitio notice-facile.com o en el sitio oficial de Bosch.

MANUAL DE USUARIO HDZIT301 BOSCH

MANUAL DE INSTALACIÓN

para kits de molduras para islas

Models/

Modèles/

Modelos:

HGZIT301

HDZIT301

Safety Definitions

WARNING

Definiciones de seguridad

ADVERTENCIA

Esto indica que pueden producirse la muerte o lesiones graves como resultado de la falta de cumplimiento de esta advertencia.

PRECAUCIÓN

Esto indica que pueden producirse lesiones menores o moderadas como resultado de la falta de cumplimiento de esta advertencia.

AVISO: Esto indica que pueden producirse daños al electrodoméstico o daños materiales como resultado de la falta de cumplimiento de esta recomendación.

Nota: Esto le avisa sobre información y/o consejos importantes.

ADVERTENCIA:

Si no sigue la información de este manual exactamente, pueden producirse un incendio o una explosión que pueden causar daños materiales, lesiones personales o la muerte.

-- No almacene ni utilice materiales combustibles, gasolina ni otros vapores ni líquidos inflamables cerca de este electrodoméstico ni de ningún otro.

-- QUÉ DEBE HACER SI SIENTE OLOR A GAS

• No intente encender ningún electrodoméstico.
• No toque ningún interruptor eléctrico.
• No use ningún teléfono en su edificio.
• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

-- La instalación y el servicio técnico deben ser realizados por un instalador calificado, una agencia de servicio técnico autorizada o el proveedor de gas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

• Si no sigue la información de este manual exactamente, pueden producirse daños materiales o lesiones personales.
• Lea las instrucciones completamente antes de intentar realizar uno de estos procedimientos.
• La instalación de una moldura para islas requiere tener acceso a los tornillos de montaje que se encuentran en la parte trasera y en los lados de la estufa. Si las conexiones eléctricas o de gas impiden tener acceso a los tornillos, comuníquese con un técnico calificado antes de proceder.

ADVERTENCIA

• NO bloquee ni obstruya el flujo de aire a través de las aberturas de ventilación. Las aberturas de ventilación del horno están ubicadas en la parte trasera de la estufa. Las aberturas de ventilación deben estar despejadas y abiertas para proporcionar el flujo de aire necesario para un buen rendimiento del horno.
• NO toque el área de la abertura de ventilación del horno mientras la estufa esté encendida ni durante unos minutos luego de que se haya apagado. Algunas partes de las aberturas de ventilación y el área alrededor pueden calentarse lo suficiente como para causar quemaduras. Deje pasar el tiempo suficiente como para que la estufa se enfríe antes de tocar o limpiar las áreas de las aberturas de ventilación.
• NO coloque elementos de plástico ni otros elementos que sean sensibles al calor sobre las aberturas de ventilación del horno o cerca de ellas. Estos elementos podrían derretirse o prenderse fuego.

Seguridad en el manejo del electrodoméstico

PRECAUCIÓN

• La estufa es pesada, y se requieren, al menos, dos personas o un equipo adecuado para trasladarla.
• Las superficies ocultas pueden tener bordes filosos. Use guantes y proceda con cuidado al intentar tomar el electrodoméstico por la parte trasera o desde abajo.

No mueva la estufa usando el mango de la puerta del horno. Es posible que quiera retirar la puerta del horno para que sea más fácil el manejo. Consulte el Manual de instalación de su estufa para obtener más información.

APAGUE la alimentación en el panel de servicio. Trabe el panel de servicio para impedir que se ENCIENDA accidentalmente la alimentación eléctrica.

Consulte la placa de datos de la estufa para obtener más información. Consulte el Manual de instalación de su estufa para conocer la ubicación de la placa de datos.

ADVERTENCIA

¡PELIGRO DE CAÍDA!

Un niño o un adulto pueden hacer caer la estufa y morir. Verifique que el soporte anticaídas esté instalado firmemente. Asegúrese de que el soporte anticaídas esté enganchado al mover la estufa a una nueva ubicación.

No utilice la estufa si el soporte anticaídas no está en su lugar. Si no se siguen las instrucciones incluidas en este manual, podrían producirse quemaduras graves o la muerte en niños y adultos.

Verifique la instalación y el uso adecuados del soporte anticaídas. Con cuidado, incline la estufa hacia adelante tirando desde la parte trasera, a fin de asegurarse de que el soporte anticaídas esté enganchado en la pata de la estufa y evite las caídas. La estufa no debe moverse más de 1 pulg. (25 mm).

AVISO

Técnica para el manejo adecuado

Para evitar el riesgo de daños a la puerta del horno de la estufa, no levante, presione ni tire de la estufa usando el mango de la puerta. Tenga cuidado de no tocar el elemento de calentamiento del horno (estufa de dos combustibles), que también se encuentra en la parte superior de la cavidad del horno, justo detrás del área con surcos.

Nota: Se recomienda usar guantes y mangas largas para proteger las manos y los antebrazos de la abrasión y de posibles raspaduras durante el proceso de deslizamiento. También se recomienda quitarse los relojes de mano y las alhajas, y usar calzado de trabajo durante la instalación para proteger los pies.

Instalación de la moldura para islas

Recomendaciones de instalación de la moldura para islas

La moldura para islas está concebida para la instalación de estufas deslizantes en una isla de cocina o en un conjunto de islas, no para instalaciones contra la pared.

Para ayudar a evitar el contacto involuntario con una moldura para islas caliente, se sugiere mantener un espacio libre mínimo de 6 pulg. (152.4 mm) entre la parte trasera y los lados del recorte de la estufa deslizante y la parte exterior de la isla. Figure 1: Mínimo de espacio libre recomendado para el recorte de la estufa. Consulte el Manual de instalación de la estufa deslizante para obtener más información sobre el espacio libre.

Figura 1: Mínimo de espacio libre recomendado para el recorte de la estufa

Procedimiento para una estufa deslizante de gas (solo para estufas HGI8054 y HGIP054)

Herramientas necesarias

• Destornillador Torx T20

- Guantes

Preparación

¡IMPORTANTE!

¿Puede deslizarse la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de la parte trasera y laterales de la cubierta de la rejilla de ventilación trasera y la moldura de la abertura de ventilación trasera? Consulte la Figure 2: Ubicaciones de los tornillos de la cubierta de la rejilla de ventilación trasera y la Figure 3: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación).

• Si la estufa puede deslizarse hacia afuera, diríjase a Procedimiento.
• Si la estufa no puede deslizarse hacia afuera, comuníquese con una persona de servicio técnico calificada para que desconecte las conexiones de gas o eléctricas que impiden sacar la estufa antes de dirigirse a Procedimiento.
• Lea la Advertencia de caída en la sección Seguridad de este manual. Tenga esto en cuenta cuando la estufa se ha sacado del soporte anticaídas para esta instalación.

Procedimiento

1. Confirme que la estufa y las rejillas de la placa están lo suficientemente frías como para poder tocarlas sin inconvenientes.
2. Deslice la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de montaje de la cubierta de la rejilla de ventilación trasera. Lea el Aviso de técnica para el manejo adecuado en la sección Seguridad de este manual.

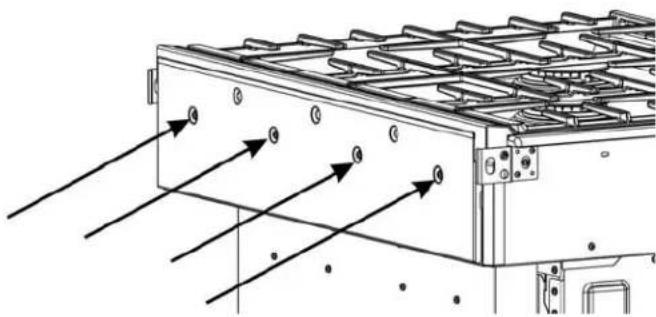

3. Retire los cuatro tornillos que sujetan la cubierta de la rejilla de ventilación trasera. Guarde estos tornillos para volver a colocar la cubierta de la rejilla de ventilación. Consulte la Figure 2: Ubicaciones de los tornillos de la cubierta de la rejilla de ventilación trasera.

Figura 2: Ubicaciones de los tornillos de la cubierta de la rejilla de ventilación trasera

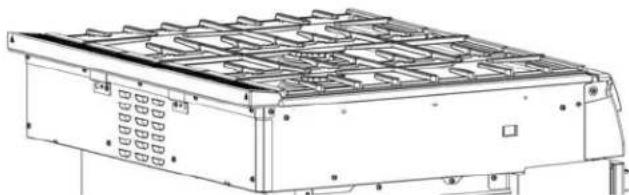

1. Levante la cubierta de la rejilla de ventilación para quitarla de las ranuras que la sujetan en su lugar. Tome nota de las ubicaciones de las ranuras para más adelante. Consulte la Figure 3: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación).

2. Retire las rejillas de la placa.

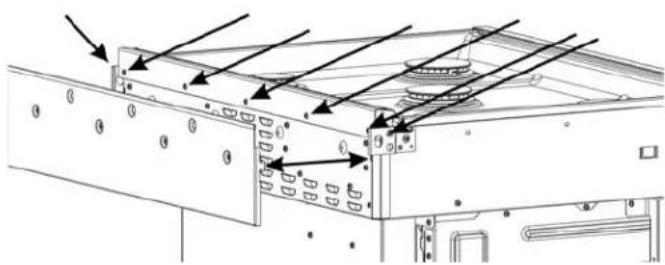

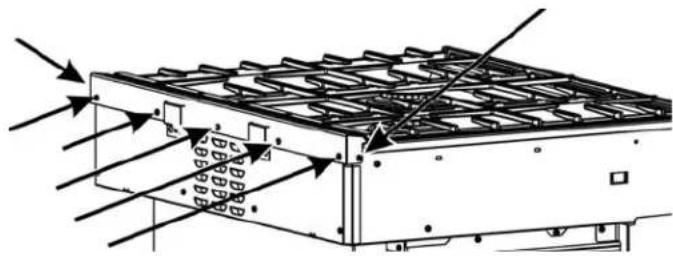

3. Retire los tornillos que sujetan la moldura (cinco tornillos en la parte trasera y un tornillo en cada extremo). Guarde dos de estos tornillos para la instalación de la moldura para islas. Consulte la Figure 3: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación).

Figura 3: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación)

1. Gire la moldura hacia adelante y levántela.
2. Instale cinco tornillos separadores (incluidos en el kit de la moldura para islas) en la parte trasera de la estufa, en las mismas ubicaciones que los 5 tornillos originales de la moldura de la parte trasera. Consulte la Figure 3: Ubicaciones de los tornillos de la moldura (una vez retirada la cubierta de la rejilla de ventilación)

1. Coloque la cubierta de la rejilla de ventilación trasera en sus ranuras y asegúrela con los cuatro tornillos originales.

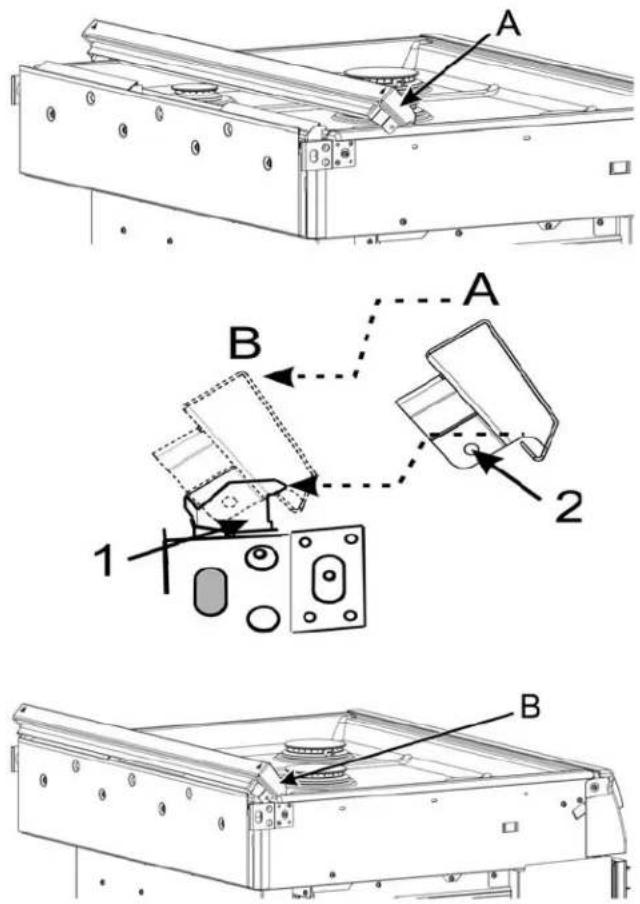

2. Coloque la moldura para islas en la posición A (Figure 5: Colocación 1 de la moldura para islas) y muévala a la posición B (hacia la parte trasera de la estufa), según se muestra, para enganchar el dispositivo de alineación 1 (el aspecto del dispositivo puede no ser exactamente igual al que se muestra).

Figura 5: Colocación 1 de la moldura para islas

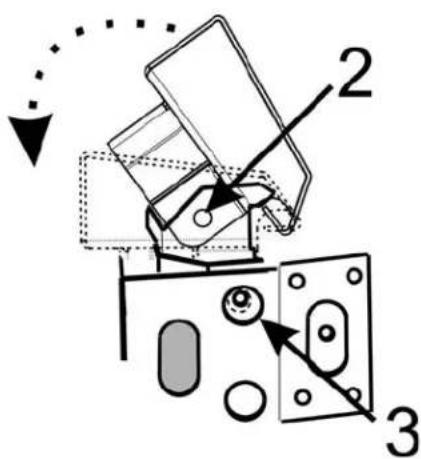

1. Gire la moldura para islas hasta alcanzar la posición en la que el orificio 2 del montaje lateral de la moldura para islas sea visible a través del orificio 3 en ambos lados de la estufa (consulte la Figure 6: Colocación 2 de la moldura para islas).

Figura 6: Colocación 2 de la moldura para islas

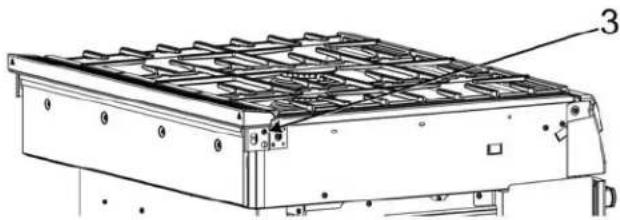

1. Asegure la moldura para islas con un tornillo a través del orificio 3 en cada extremo (consulte "Colocación 2 de la moldura para islas" on page 5 y "Moldura para islas instalada" on page 5).

2. Vuelva a colocar las rejillas de la placa en su posición normal.

1. De ser necesario, solicite a una persona de servicio técnico calificada que vuelva a colocar las conexiones eléctricas o de gas.

2. Deslice la estufa nuevamente a su posición, asegurándose de enganchar el soporte anticaídas. Consulte la Advertencia de peligro de caída mencionada anteriormente en estas instrucciones y también en el Manual de instalación de la estufa deslizante.

Procedimiento para una estufa deslizante de dos combustibles (solo para estufas HDI8054 y HDIP054)

Herramientas necesarias

• Destornillador Torx T20

• Guantes

Preparación

¡IMPORTANTE!

¿Puede deslizarse la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de la moldura de la parte trasera y de la parte lateral? Consulte la Figure 1: Tornillos de la moldura, estufa de dos combustibles.

- Si la estufa puede deslizarse hacia afuera, diríjase a Procedimiento.

- Si la estufa no puede deslizarse hacia afuera, comuníquese con una persona de servicio técnico calificada para que desconecte las conexiones de gas o eléctricas que impiden sacar la estufa antes de dirigirse a Procedimiento.

- Lea la Advertencia de caída en la sección Seguridad de este manual. Tenga en cuenta este peligro cuando se haya sacado la estufa para esta instalación.

Procedimiento

1. Confirme que la estufa y las rejillas de la placa están lo suficientemente frías como para poder tocarlas sin inconvenientes.

2. Deslice la estufa hacia afuera lo suficiente como para tener acceso a los tornillos de montaje de la moldura (consulte la Figure 1: Tornillos de la moldura, estufa de dos combustibles).

1. Retire las rejillas de la placa.

2. Retire los tornillos que sujetan la moldura (cinco tornillos en la parte trasera y un tornillo en cada extremo). Guarde los tornillos para la instalación de la moldura para islas (consulte la Figure 1: Tornillos de la moldura, estufa de dos combustibles).

3. Levante la moldura hacia arriba para retirarla.

4. Baje la moldura para islas y colóquela en su lugar alineando el orificio 1 de la moldura para islas con el orificio 2 en ambos lados de la estufa. Consulte la Figure 2: Colocación de la moldura para islas.

Figura 2: Colocación de la moldura para islas

1. Asegure la moldura para islas con un tornillo en cada extremo y cinco tornillos en la parte trasera. Consulte la Figure 1: Tornillos de la moldura, estufa de dos combustibles.

2. Vuelva a colocar las rejillas de la placa en su posición normal.

Figura 3: Nueva moldura para islas instalada

1. De ser necesario, solicite a una persona de servicio técnico calificada que vuelva a colocar las conexiones eléctricas o de gas.

2. Deslice la estufa nuevamente a su posición, asegurándose de enganchar el soporte anticaídas. Consulte la Advertencia de peligro de caída mencionada anteriormente en estas instrucciones y también en el Manual de instalación de la estufa deslizante.
