MANUAL DE USUARIO M18 Fuel 278521HD MILWAUKEE

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones con esta her- ramienta eléctrica. Si no sigue todas las adverten- cias e instrucciones, se pueden provocar una des- carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herra- mienta eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga el área de trabajo limpia y bien ilu- minada. Las áreas desordenadas u oscuras son propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale- jados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique el enchufe de ninguna manera. No utilice adap- tadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes cor- respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterri- zadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteri- ores, utilice una extensión adecuada para uso en exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de cir- cuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica. SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haci- endo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herrami- enta eléctrica mientras está cansado o bajo la inuencia de drogas, alcohol o medicamentos.20

Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protec- ción, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interrup- tor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de en- tender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso fre- cuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

• No fuerce la herramienta eléctrica. Utilice la her- ramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el inter- ruptor no la enciende y la apaga. Cualquier her- ramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramien- tas eléctricas. Tales medidas preventivas de segu- ridad disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalin- eación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instruc- ciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la her- ramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especi- cado por el fabricante. Un cargador que es adec- uado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su- jetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o modicadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no car- gue la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especicado puede dañar la batería y aumentar el riesgo de incendio. MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Única- mente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías. por su operación. La exposición prolongada al ruido de alta intensidad puede ocasionar pérdida auditiva.

• Mantenga a los espectadores a una distancia segura del área de trabajo. Toda persona que entre al área de trabajo debe utilizar equipo de protección personal. Los fragmentos de la pieza de trabajo o de un accesorio roto pueden salir vo- lando y causar lesiones más allá del área inmediata de operación.

• Al realizar una operación donde el accesorio de corte pueda entrar en contacto con oculto cableado, sostenga la herramienta eléctrica únicamente de las supercies de empuñadura. El contacto del accesorio de corte con la electri- cidad puede hacer que las partes metálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

• Nunca coloque la herramienta eléctrica sobre una supercie hasta que el accesorio se haya detenido por completo. El accesorio giratorio puede agarrar la supercie y jalar la herramienta eléctrica, quitándole el control.

• No opere la herramienta eléctrica mientras la carga al lado de su cuerpo. El contacto accidental con el accesorio giratorio podría ocasionar que su ropa se enganchara, jalando el accesorio hacia su cuerpo.

• Limpie periódicamente las rejillas de ventilación de la herramienta eléctrica. El ventilador del mo- tor atraerá el polvo hacia el interior de la carcasa y la acumulación excesiva de metal en polvo puede causar riesgos eléctricos.

• No opere la herramienta eléctrica cerca de mate- riales inamables. Las chispas podrían incendiar estos materiales.

• No utilice accesorios que requieran enfriadores líquidos. Utilizar agua u otros enfriadores líquidos puede ocasionar electrocución o descarga eléctrica. Contragolpe y advertencias relacionadas El contragolpe es una reacción repentina a un disco giratorio, soporte, cepillo o cualquier otro accesorio que se atora o engancha. Los atorones o enganchamientos ocasionan el paro rápido del accesorio giratorio, lo que a su vez ocasiona que la herramienta eléctrica sin control sea forzada en dirección contraria a la rotación del accesorio en el punto de unión. Por ejemplo, si un disco abrasivo se atora o engan- cha con la pieza de trabajo, el borde del disco que está entrando en el punto de agarre puede enterrarse en la supercie del material, ocasionando que el disco se salga o se bote. El disco puede saltar hacia el operador o en dirección contraria, dependiendo de la dirección del movimiento del disco en el momento del contacto. Los discos abrasivos también pueden quebrarse bajo estas condiciones. El contragolpe es el resultado del uso incorrecto de la herramienta eléctrica y/o de procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones correspondientes que se indican a continuación.

• Mantenga un agarre rme de la herramienta eléctrica y posicione su cuerpo y su brazo para permitirle resistir las fuerzas del contragolpe. Siempre utilice una empuñadura auxiliar, si se proporciona, para máximo control sobre el contragolpe o la reacción de torque durante el arranque. El operador puede controlar las acciones de torque o las fuerzas de contragolpe si se toman las precauciones correspondientes. REGLAS ESPECIFICAS

RECTIFICADORA Advertencias de seguridad comunes para op- eraciones de recticado, lijado, cepillado con alambre, pulido o corte abrasivo:

• Esta herramienta eléctrica está diseñada para funcionar como recticadora, lijadora, cepillo de alambre, pulidora o herramienta de corte. Lea todas las advertencias, instrucciones e il- ustraciones de seguridad y las especicaciones provistas con esta herramienta eléctrica. El in- cumplimiento de cada una de las instrucciones que se enumeran a continuación podría provocar una descarga eléctrica, incendio y/o lesiones graves.

• No se recomienda la realización de operaciones como pulido con esta herramienta eléctrica. Las operaciones para las que no se diseñó esta her- ramienta eléctrica pueden crear un riesgo y causar lesiones personales.

• No use accesorios que no estén especícamente diseñados y recomendados por el fabricante de la herramienta. No es suciente con que el accesorio pueda acoplarse a la herramienta para garantizar una operación segura.

• La velocidad nominal del accesorio debe ser al menos equivalente a la velocidad máxima marcada en la herramienta eléctrica. Los ac- cesorios que operan a una velocidad mayor que su VELOCIDAD NOMINAL pueden quebrarse y lanzar piezas al aire.

• El diámetro exterior y el grosor de su accesorio deben estar dentro de la clasicación de capaci- dad de su herramienta eléctrica. Los accesorios de tamaño incorrecto no pueden resguardarse o controlarse correctamente.

• El montaje roscado de accesorios debe corre- sponder a la rosca del husillo de la amoladora. Para accesorios que se montan mediante bridas, el oricio del eje del accesorio debe encajar en el diámetro localizador de la brida. Los accesorios que no coincidan con la tornillería de montaje de la herramienta eléctrica se desbalancearán, vibrarán ex- cesivamente y pueden ocasionar pérdida de control.

• No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, por ejemplo, el disco abrasivo para detectar desportilladuras y grietas, el soporte para detectar grietas y desgastes excesivos, el cepillo de alambre para detectar alambres sueltos o quebrados. Si la herramienta eléctrica o el accesorio cae al suelo, inspecciónelo para detectar daños o instale un accesorio sin daños. Después de inspeccionar e instalar un accesorio, tanto usted como los espectadores deben colocarse alejados del plano del accesorio giratorio y hacer operar la herramienta eléctrica a la máxima velocidad sin carga durante un minuto. Los accesorios dañados normalmente se romperán durante este tiempo de prueba.

• Utilice equipo de protección personal. Dependi- endo de la aplicación, utilice una careta, gafas o lentes de seguridad. Según corresponda, utilice mascarilla para polvo, protectores auditivos, guantes y mandil de taller capaz de detener pequeños fragmentos abrasivos o de la pieza de trabajo. La protección ocular debe ser capaz de de- tener residuos voladores generados por las distintas operaciones. La mascarilla para polvo o el respira- dor debe ser capaz de ltrar partículas generadas22

• Nunca coloque su mano cerca del accesorio giratorio. El accesorio puede golpearle la mano con el contragolpe.

• No coloque su cuerpo en el área hacia donde se moverá la herramienta eléctrica en caso de que ocurra contragolpe. El contragolpe impulsará la herramienta en la dirección contraria al movimiento del disco en el punto de enganchamiento.

• Ponga especial cuidado al trabajar en esqui- nas, bordes alados, etc. Evite hacer rebotar y enganchar el accesorio. Las esquinas, los bordes alados o el rebote tienen una tendencia a ocasionar enganchamientos del accesorio giratorio y ocasionar pérdida de control o contragolpe.

• No coloque una hoja de cadena para tallar madera ni una hoja de sierra dentada. Estas hojas generan contragolpes frecuentes y pérdida de control. Advertencias de seguridad especícas para op- eraciones de recticado y corte abrasivo:

• Utilice únicamente los tipos de discos que se recomiendan para su herramienta eléctrica y la guarda especíca diseñada para el disco selec- cionado. Los discos para los cuales no se diseñó la herramienta eléctrica no pueden resguardarse adecuadamente y son inseguros.

• La supercie de esmerilado de los discos con centro hundido debe montarse debajo del plano del borde de la guarda. Un disco montado incor- rectamente que se extienda más allá del plano del borde de la guarda no puede ser debidamente protegido.

• La guarda debe colocarse rmemente en la her- ramienta eléctrica y posicionarse para máxima seguridad, de manera que la mínima cantidad de disco quede expuesta hacia el operador. La guarda ayuda a proteger al operario de fragmentos rotos de disco y de contacto accidental con el disco y chispas que podrían incendiar la ropa.

• Los discos deben usarse únicamente para las aplicaciones recomendadas. Por ejemplo: no rectique con el costado del disco para corte. Los discos de corte abrasivo tienen por objeto utilizarse en recticado periférico. Si se aplican fuerzas laterales a estos discos, pueden ocasionar quebradura.

• Siempre utilice bridas de discos sin daños que sean del tamaño y forma correctos para el disco seleccionado. Las bridas de disco correctas proveen soporte al disco, reduciendo así la posibi- lidad de quebradura del mismo. Las bridas de los discos de corte pueden ser diferentes de las vidas de los discos de recticado.

• No utilice discos desgastados de herramientas eléctricas más grandes. Los discos diseñados para herramientas eléctricas más grandes no son adecuados para la mayor velocidad de una her- ramienta de menor tamaño y pueden explotar. Advertencias de seguridad especícas adiciona- les para operaciones de corte abrasivo:

• No inserte a la fuerza el disco de corte ni aplique presión excesiva. No intente hacer una profundi- dad de corte excesiva. Aplicar un exceso de pre- sión al disco aumenta la carga y la susceptibilidad de que el disco se tuerza o se trabe en el corte y la posibilidad de contragolpe o ruptura del disco.

• No posicione su cuerpo en línea con el disco giratorio ni detrás del mismo. Cuando el disco, en el punto de operación, se esté alejando de su cuerpo, el posible contragolpe puede impulsar el disco giratorio y la herramienta eléctrica directa- mente hacia usted.

• Cuando el disco se esté amarrando o cuando se interrumpa un corte por cualquier motivo, apague la herramienta eléctrica y sosténgala inmóvil hasta que el disco se detenga por com- pleto. Nunca intente retirar el disco del corte mientras aún esté en movimiento, pues puede ocurrir contragolpe. Investigue y siga una acción correctiva para eliminar la causa del amarre del disco.

• No reinicie la operación de corte dentro la pieza de trabajo. Deje que el disco alcance la velocidad total y cuidadosamente vuelva a introducirlo al corte. El disco puede amarrarse, irse hacia arriba o generar contragolpe si la herramienta eléctrica se reinicia dentro de la pieza de trabajo.

• Provea soporte para los paneles o cualquier pieza de trabajo de gran tamaño para minimizar el riesgo de pellizcamiento y contragolpe del disco. Las piezas de trabajo grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo de la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza de trabajo a ambos lados del disco.

• Use precaución adicional al hacer un “corte de bolsillo” en muros existentes u otras áreas donde no haya visibilidad. El disco saliente puede cortar líneas de gas o agua, cables eléctricos u otros objetos, lo que puede genera contragolpe. Advertencias de seguridad específicas para operaciones de lijado:

• No utilice lijas excesivamente grandes para los discos de lijado. Siga las recomendaciones del fabricante al seleccionar la lija. El papel lija más grande que se extiende más allá del soporte de lijado representa un riesgo de laceración y puede causar atorones, desgarre del disco o contragolpe. Advertencias de seguridad específicas para operaciones de cepillado con alambre:

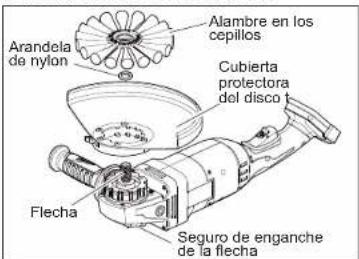

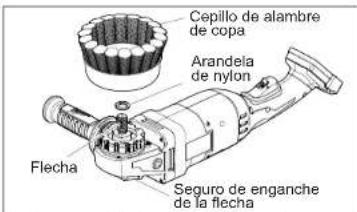

• Tenga en cuenta que las cerdas de alambre se desprenden del cepillo incluso durante la op- eración ordinaria. No aplique presión excesiva a los alambres aplicando demasiada carga al cepillo. Las cerdas de alambre pueden penetrar fácilmente la ropa ligera y/o la piel.

• Si se recomienda el uso de una guarda para el cepillado con alambre, no permita que haya nin- guna interferencia del disco o cepillo de alambre con la guarda. El diámetro del disco o cepillo de alambre puede expandirse debido a la carga de trabajo y las fuerzas centrífugas. Advertencias de seguridad adicionales

• Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes de cáncer, defectos congénitos u otros daños re- productivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varía, dependiendo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para ltrar partículas microscópicas. SIMBOLOGÍA Volts Corriente continua Revoluciones por minuto sin carga (RPM)

7. Cubierta protectora del

ENSAMBLAJE ADVERTENCIA Recargue la batería sólo con el cargador especificado para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador sumin- istrado con su cargador y la batería. Como se inserta/quita la batería en la herramienta Para retirar la batería, presione los botones de liberación y jale de la batería para sacarla de la herramienta. ADVERTENCIA Para reducir el riesgo de le- siones, extraiga siempre la batería antes de acoplar o desacoplar accesorios. Para introducir la batería, deslícela en el cuerpo de la herramienta. Asegúrese de que quede bien rme en su posición. ADVERTENCIA Utilice únicamente acceso- rios especícamente reco- mendados para esta herramienta. El uso de ac- cesorios no recomendados podría resultar peligroso. Para reducir el riesgo de lesión, siempre verique guarda esté bien instalada. Instalación, extracción y ajuste del protector Se debe usar la cubierta protectora cuando se uti- liza la herramienta como esmeriladora. La cubierta protectora se debe retirar cuando se utiliza la her- ramienta como lijadora.

1. Para instalar la cubierta protectora, retire la batería

y colóquela boca abajo sobre una supercie nive- lada. Retire cualquier accesorio de la echa. AD- VERTENCIA! Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de jar o retirar accesorios, o antes de efectuar ajustes. Alinee las lengüetas con las ranuras de las lengüe- tas. Luego, presione la cubierta en dirección a la herramienta. La palanca de inmovilización del adjust deberá engranar con una de las detenciones Ranura de la lengüeta Ranura de la lengüeta Presione la palanca de inmovilización del ajuste de la cubierta protectora y gire ésta hacia una de las ranuras de detención. La palanca de inmovi- lización deberá engranar con una de las ranuras de detención.

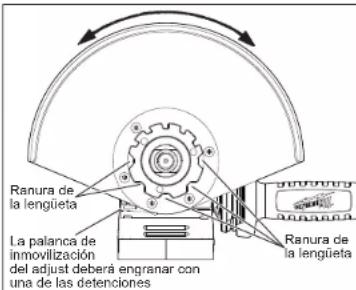

2. Para ajustar la cubierta protectora, presione la

palanca de inmovilización del ajuste de la cubierta protectora y gire ésta hacia una de las ranuras de detención ADVERTENCIA! Siempre ajuste la guarda para dar la máxima protección al operador durante la operación.

3. Para retirar la cubierta protectora, retire la bat-

ería y colóquela boca abajo sobre una supercie nivelada. Retire cualquier accesorio de la echa. Presione la palanca de inmovilización del ajuste de la cubierta protectora y gire ésta a n de alinear las lengüetas con las ranuras. Luego, levante y aleje la cubierta protectora de la herramienta.24

Zone del operario ADVERTENCIA ara disminuir el riesgo de lesiones, siempre use una empuñadura lateral al utilizar esta herramienta. Sostenga rmemente. Instalación del mango lateral El mango lateral puede instalarse en ambos lados de la caja de engranajes. Colóquelo del lado que le ofrezca mejor control y protección. Para montarlo, simplemente enrrosque el mango en el oricio del lado deseado y apriételo rmemente. ADVERTENCIA Para reducir el riesgo de lesión, deberá instruirse al operario en el uso, cuidados y protección de los discos abrasivos. Selección de rueda de pulir Use ruedas abrasivas que sean:

• del tamaño correcto como lo indica la placa de la herramienta.

• el tipo de disco correcto asi como el grano adecuado para el trabajo.

• que esté marcado para operarse a las mismas o mas de las RPM como lo indica la placa de la herramienta. Esmerilar es la acción de cortar con miles de granos abrasivos que se encuentran en la cara de un disco o de una piedra abrasiva. Cuando esmerile metales como acero y erro, seleccione un abrasivo de óxido de aluminio. Cuando esmerile piedra o concreto, uti- lice uno de carburo de silicio. Utilice discos reforzados con algodón para metales no ferrosos. Los discos reforzados Tipo 27 de 3,2 mm (1/8") o menos son ideales para operaciones de corte y de acanalado solamente. Siempre maneje los abrasivos con cuidado para evitar dañarlos. Antes de instalarlos revise sin no tienen grietas o cuarteaduras. Si están dañados, deséchelos para evitar que otras personas los usen. Selección del disco de lija Use discos de lija que sean:

• del tamaño correcto como lo indica la placa de la herramienta.

• el tipo de disco correcto asi como el grano adecuado para el trabajo.

• que esté marcado para operarse a las mismas o mas de las RPM en a placa de especicaciones de la herrramienta. Utilice como referencia la tabla que a continuación se presenta para seleccionar el disco. Generalmente use grano 24 o 36 para remociones fuertes de metal; granos 50, 60 o 80 para remociones medias y grano 120 para acabados. Empiece siempre con un grano burdo, usando posteriormente granos mas nos para obtener el acabado deseado.

• Discos de Oxido de aluminio - Para desbaste rápido y aplicaciones generales en la mayoría de las operaciones en metal. Ideal para acero rolado en frio, acero inoxidable o metales que requieran abrasivos de larga vida, desbaste rápido y rudo.

• Discos de Sircónes de aluminio - Su diseño especial de grano permite remover rápidamente el material. Ideal para operaciones sobre pintura de autos, lanchas, etc. sin que se obstruyan.

• Discos de cerámica - Ideales para aplicaciones generales en metal porque duran hasta tres veces el tiempo de los discos de óxido de aluminio. Instalación de respaldos y discos de lija

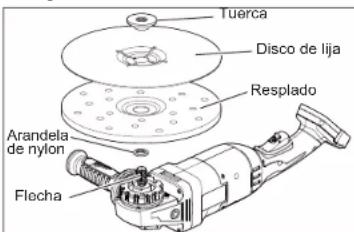

1. Retire la batería. ADVERTENCIA! Para reducir

el riesgo de lesiones, extraiga siempre la batería antes de acoplar o desacoplar accesorios.

2. Pase un trapo a los accesorios, a la tuerca del

disco y al vástago para sacar todo el polvo y los desechos. nspeccione las partes para ver si están dañadas. Reemplácelas si es necesario. Utilice únicamente herrajes de montaje MILWAUKEE diseñados para su herramienta.

3. Coloque el respaldo en la echa de forma que

la supercie plana quede alejada de la caja de engranes.

4. Coloque el disco abrasivo en el respaldo y

asegúrelo a la echa con la tuerca. Flecha Resplado Tuerca Disco de lija Arandela de nylon

5. Presione el botón de bloqueo del vástago mientras

gira la tuerca de brida hacia la derecha. Apriete rmemente.

6. Para desmontar el respaldo y el disco abrasivo,

retire la batería y haga el procedimiento a la in- versa. Instalación/remoción/limpieza de la pantalla anti polvo El uso de la pantalla anti polvo aumentará el desem- peño y extenderá la vida de la herramienta.

1. Para instalar la pantalla anti polvo, colóquela a

presión sobre de la caja herramienta de la caja engranajes.

2. Para quitar la pantalla anti polvo, inserte un

destornillador de paleta en la ranura en la parte superior de la pantalla anti polvo y haga palanca en dirección contraria a la herramienta.

3. Para limpiar la pantalla anti polvo, golpéela lig-

eramente contra una supercie dura o use aire comprimido para limpiar. OPERACION ADVERTENCIA Para reducir el riesgo de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales. Nunca esmerile sin tener el equipo de seguridad adecuado. Arranque controlado La característica de arranque controlado reduce el "tirón" de reacción del par de fuerza cuando se tira del gatillo. ADVERTENCIA Siempre tome la esmerila- dora rmemente con las dos manos antes de iniciar el esmerilado. Funcionamiento general

1. Si usted acaba de instalar un disco abrasivo o

está por empezar un trabajo, pruebe el disco dejándolo que gire por un minuto antes de aplicarlo sobre la superficie. ADVERTENCIA! Nunca use un disco abrasivo que haya sido golpeado. Cuando los discos están desbalancea- dos, pueden dañar el material, la herramienta y causar fatiga al disco y provocar que este falle.

2. Utilice un broche, una prensa de tornillo o cualquier

otro medio práctico para sujetar su trabajo, liberan- do así ambas manos para controlar la herramienta.

3. ADVERTENCIA! Sujete la herramienta de manera

segura con ambas manos. Para encender la herramienta, sujete el mango y el mango lateral rmemente. Presione el botón de desbloqueo y apriete el interruptor.

4. Permita que el disco alcance su áxima velocidad

antes de iniciar el esmerilado.

role la presión y el contacto entre la supercie y el disco. ADVERTENCIA! Nunca golpee la muela recti- cadora contra la pieza de trabajo. Demasiada presión ocasiona que el accesorio falle o disminuye la velocidad.

6. Cuando haya terminado, pararla soltando el inter-

ruptor. Asegúrese de que la herramienta viene a una parada completa antes de colocar abajo de la herramienta. Usando rueda de esmeril ADVERTENCIA El tipo de protector debe coincidir con el tipo de rueda para proporcionar máxima protección para el operador en caso que el disco se rompa. Cuando esmerile, mantenga la unidad en un ángulo de entre 5 y 15 grados, como se ilustra, usando una presión constante para un terminado uniforme. Un ángulo excesivo provoca concentración de presión en areas pequeñas lo que se traduce en daños al material o quemaduras en la supercie del trabajo. Cuidado de recticado y corte las ruedas Las ruedas abrasivas deben protegerse de:

• humedad y humedad extrema.

• cualquier tipo de solvente.

• cambios extremos de temperatura.

• caidas y golpes. Las piedras abrasivas deben guardarse:

• en una forma organizada de forma tal que puedan tomarse, sin dañar, otras piedras abrasivas.

• con su información de seguridad. Las piedras abrasivas NO deben:

• golpearse. Si un abrasivo cae, se rueda o se golpea, o se somete a cambios extremos de temperatura, o ha estado en con- tacto con solventes o humedad, deséchelo de inmediato. ADVERTENCIA Utilice solamente los discos con una velocidad máxima para una operación segura, mayores que las R.P.M. indicadas en la placa de especicaciones de la herramienta. Esta velocidad se basa en la resistencia del disco y permite una medida de seguridad razonable. Esto no implica que ésta velocidad sea mejor u óptima. No exceda la ve- locidad máxima para una operación segura. Instalación/extracción de muela Asegúrese de que la muela abrasiva no se extienda más allá de la parte inferior de la guarda. Las muelas abrasivas con eje roscado pueden requerir una guarda más larga (consulte “Accesorios”).

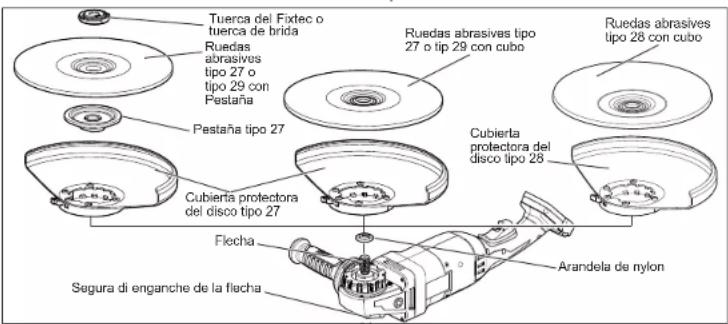

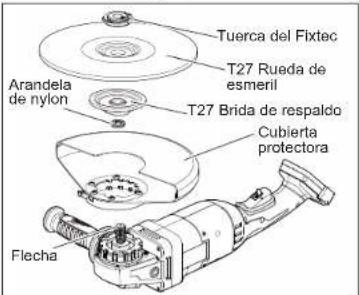

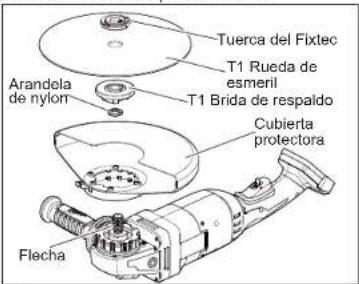

1. Retire la batería. ADVERTENCIA! Para reducir

el riesgo de lesiones, extraiga siempre la batería antes de acoplar o desacoplar accesorios.

2. Ubique adecuadamente la protección.

3. Pase un trapo a la brida, a la tuerca de la brida y al

vástago para sacar todo el polvo y los desechos. Inspeccione las partes para ver si están dañadas. Reemplácelas si es necesario. Utilice únicamente herrajes de montaje MILWAUKEE diseñados para su herramienta.

4. Coloque la brida o arandela en el vástago.

5. Coloque el disco seleccionado en el vástago y

alinéelo con la brida o arandela.

6. Presione el botón de bloqueo del vástago mientras

gira la tuerca o rueda con el eje de brida hacia la dere- cha. Apriete rmemente con una llave de gancho.

7. Para sacar el disco, retire la batería e invierta el

proceso. Ruedas abrasives tipo 27 o tipo 29 con Pestaña Tuerca del Fixtec o tuerca de brida Pestaña tipo 27Cubierta protectora del disco tipo 27Ruedas abrasives tipo 27 o tip 29 con cuboRuedas abrasives tipo 28 con cuboArandela de nylonSegura di enganche de la echaFlechaCubierta protectora del disco tipo 2826

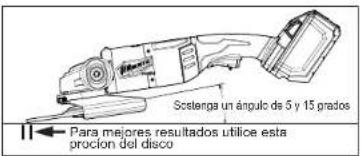

Sostenga un ángulo de 5 y 15 grados Para mejores resultados utilice esta procíon del disco Usando discos de corte Discos de corte son adecuados para el corte de pequeñas y poco muescas operaciones solamente. ADVERTENCIA El tipo de protección y el hardware de montaje deben coincidir con el tipo de rueda para proporcionar la máxima protección para el operador si la rueda se rompe. Instale siempre de según las instrucciones del fab- ricante del accesorio. Utilice únicamente accesorios que correspondan al husillo de la herramienta. No use ruedas de corte Tipo 1 con cubos. Tuerca del Fixtec T1 Brida de respaldo T1 Rueda de esmeril Cubierta protectora Flecha Arandela de nylon Flecha Tuerca del Fixtec T27 Brida de respaldo Arandela de nylon T27 Rueda de esmeril Cubierta protectora Cuando use discos de corte, sostenga su esmer- iladora tal como se ilustra, usando solo la orilla del disco. ADVERTENCIA! Si se usa la cara de un disco de corte (como si se esmerilara), se podrá causar fracturas al mismo y podrá llegar a romperse, resul- tando en serias lesiones al operario. Uso de los cepillos de alambre Los cepillos son útiles para remover óxidos, polvos, exceso de soldadura, etc. ADVERTENCIA Todas las personas en el área de trabajo deberán usar len- tes de seguridad y ropa de protección o en su caso, caretas de seguridad. Lo anterior es de- bido a que habrá partículas del alambre y re- siduos del mismo que, por fatiga del material, se desprenderán del cepillo a una fuerza consider- able. Nunca exceda la velocidad máxima de operación del cepillo. No use cepillos dañados o que fun- cionen inadecuadamente (que lancen partículas o estén desbalanceados, etc.) Estas condiciones aumentan el riesgo de una falla posterior mayor y una posible lesión. Descarte y reemplace in- mediatamente los cepillos dañados. Se debe instalar una guara tipo 27 cuando utilice un disco cepillo de alambre para proporcionar la máxima protección para el operador cuando esté cansado cables break. (Ver “Instalar/Retirar/ Ajustar la guarda”). Instale siempre los cepillos de alambre de copa según las instrucciones del fabricante del accesorio. Utilice únicamente accesorios con roscas que cor- respondan al husillo de la herramienta. Alambre en los cepillos Arandela de nylon Flecha Cubierta protectora del disco t Seguro de enganche de la echa Arandela de nylon Cepillo de alambre de copa Flecha Seguro de enganche de la echa Pruebe un cepillo de alambre para observar su balance y bras dañadas, haciéndolo trabajar libre- mente por lo menos un minuto antes de iniciar el trabajo. Durante este tiempo, no permita que haya personas cerca de la herramienta. Cuando opere el cepillo, no aplique mucha presión ya que si lo hace, las cerdas se doblarán en exceso, se creará excesivo calor y se tendrá como resultado de ello, roturas prematuras de bras o cerdas y una corta vida del cepillo. En lugar de aplicar mas presión, pruebe un cepillo que tenga una capacidad de corte mas agresiva (sea por mayor calibre del alambre, cerdas mas cortas o un tipo de cepillo diferente, por ejemplo, un cepillo anudado en lugar de uno con alambre rizado). Utilizar discos de lija Cuando esmerile, mantenga la unidad en un ángulo de entre 5 y 15 grados, como se ilustra, usando una presión constante para un terminado uniforme. Un ángulo excesivo provoca concentración de presión en areas pequeñas lo que se traduce en daños al material o quemaduras en la supercie del trabajo. Lije con movimientos largos y rítmicos, de lado a lado del material, con avances hacia adelante para producir el acabado deseado. Sostenga un ángulo de 5 y 15 grados Para mejores resultados utilice esta procíon del disco Lijado cruzado - uando vaya a darle el acabado a una superficie que ha sido preparada por un disco de lija de grano grueso o disco abrasivo, lije en ángulos rectos las marcas que le haya hecho el abrasivo anterior. Las marcas que deja el disco anterior son fácilmente visibles y se pueden quitar con un acabado uniforme. Si no se hace este lijado cruzado cuando se pasa de un abrasivo grueso al abrasivo para acabado puede resultar en marcas profundas y circulares. Remocíon de soldadura o marcas de martillos - Para esta operación, limite el lijado a las supercies inmediatas. Utilice posteriormente granos nos para emparejar la supercie. Acabado en metal - Muévase constantemente a través de la supercie. Trabaje mas rápidamente en las supercies curvas, en donde las areas de con- tacto son menores y la presión es mayor. Al nal de la pasada pueden aparecer marcas planas, cuando la presión es muy alta. Reduzca la presión al nal de cada pasada y cuando haga pasadas en reversa. Solución a los problemas Las marcas profundas y circulares pueden deberse a:

• Usar un grano muy grueso

• Usar un disco parcialmente cristalizado

• Polvo o rebabas sueltas en el material a lijar

• No haber lijado en forma cruzada, a través del grano, cuando se cambió de un abrasivo con grano grueso a un disco para acabados.

• Por no haber usado un disco mas cerrado para reducir el problema de partículas del abrasivo suelto sobre la supercie a trabajar. Cuando la supercie del metal se pone azulosa, esto indica:

• Que se ha causado un calor excesivo por movimien- tos circulares en areas muy pequeñas.

• Por usar discos gastados o cristalizados. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de darle cualquier manten- imiento. Nunca desarme la herramienta ni trate de hacer modicaciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Ser- vicio MILWAUKEE para TODAS las reparaciones. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE. ADVERTENCIA Para reducir el riesgo de le- siones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma. Limpieza Limpie el polvo y suciedad de las ventilas. Man- tenga los mangos limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solven- tes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes in- amables o combustibles cerca de una herramienta.58140104d3 961012491-03(A) 07/18 Printed in China MILWAUKEE TOOL 13135 West Lisbon Road Brookeld, WI 53005 USA Reparaciones Si su herramienta, batería o cargador están dañados, envíela al centro de servicio más cercano. ACCESORIOS ADVERTENCIA Utilice sólo los accesorios especícamente recomenda- dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

Techtronic Industries Mexico, S.A. de C.V. Av. Presidente Masarik 29 Piso 7 11560 Polanco V Seccion Miguel Hidalgo, Distrito Federal, México 01 [phone] o (55) 4160-3540 Lunes a Viernes (9am a 6pm) O contáctanos en www.milwaukeetool.com.mx GARANTÍA LIMITADA - E.U.A. Y CANADÁ Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con-tinuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años** después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor des-empeño. Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos.**El periodo de garantía para los radios para obra, puerto de energía M12™, fuente de poder M18™, ventiladores para obra y carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El periodo de garantía para los Cables de limpieza de drenaje es de dos (2) años a partir de la fecha de compra. El periodo de garantía de la Pistola de calor compacta M18™ de la Extractor de polvo de 8 galones es de tres (3) años a partir de la fecha de com-pra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte será reemplazada sin cargo. No se requiere el registro de la garantía para obtener la garantía cor-respondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al solicitar el servicio en garantía.LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RE-SPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ES-PECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.Esta garantía aplica al producto vendido en los Estados Unidos y Canadá únicamente.Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Milwaukee. PÓLIZA DE GARANTÍA - VALIDA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el pro-ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.Llame gratis al 01 [phone] para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.Procedimiento para hacer válida esta garantíaLleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantíaExcepcionesEsta garantía no tendrá validez en las siguientes situaciones:a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones.b) Cuando las condiciones de uso no sean normales. Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto. Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.CENTRO DE SERVICIO Y ATENCIÓN Llame al 01 [phone]IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, SA DE CVAv. President Masarik #29 piso 7, Col. Polanco V SecciónCP 11560, Deleg. Miguel Hidalgo, CDMX Modelo: Fecha de Compra: Sello del Distribuidor:
