Comfort Pak 6 - Aspiradora Clarke - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora dorsal
Marca	Clarke
Modelo	Comfort Pak 6
Alimentación	Red 120 V, 15 A
Longitud del cable de alimentación	15,24 m (50 pies)
Tipo de cable	3x16AWG, 125 V, SJT/SJO
Sistema de filtración	Bolsa de polvo + filtro de la bolsa + filtro HEPA + prefiltro + filtro de escape
Doble aislamiento	Sí, en el accesorio motorizado (Electro)
Protección térmica	Disyuntor térmico con reinicio automático (5 a 10 min)
Puesta a tierra	Sí, conductor de tierra y enchufe con patilla de tierra
Uso	Aspiración de polvo seco, uso doméstico y profesional (hoteles, escuelas, hospitales, etc.)
Accesorios incluidos	Manguera, tubos de extensión, boquilla para alfombras, boquilla cepillo, boquilla para hendiduras, accesorio electro
Bolsa de polvo	Reemplazar cuando la succión disminuya; se sella para evitar fugas
Filtro HEPA	No lavable, debe reemplazarse cuando esté sucio
Prefiltro	Obligatorio, reemplazable
Filtro de escape	Limpieza del aire de escape
Ajuste de porte	Correa primaria ajustable, tirantes de anclaje ajustables, cinturón y clip pectoral
Temperatura de almacenamiento	0 °C a 60 °C
Mantenimiento corriente	Limpieza exterior con paño seco
Reparabilidad	Piezas de repuesto idénticas a las originales; mantenimiento por técnico cualificado

Preguntas frecuentes - Comfort Pak 6 Clarke

¿Cómo reemplazar la bolsa de polvo?

Cuando la potencia de succión disminuya, abra los cierres de la tapa superior, levante la tapa, agarre la parte de cartón de la bolsa y sáquela. Si la bolsa es sellable, retire la película protectora, doble el cartón y selle. Inserte una bolsa nueva, cierre la tapa y asegure los cierres.

¿Cómo limpiar o reemplazar el filtro HEPA?

El filtro HEPA no se limpia ni se lava; debe reemplazarse cuando esté sucio. Libere los dos cierres en la parte superior del motor, retire el contenedor y la tapa, gire el filtro HEPA en sentido contrario a las agujas del reloj para quitarlo. Monte el filtro nuevo y cierre.

¿Qué hacer si la aspiradora se detiene repentinamente?

La aspiradora está equipada con un disyuntor térmico que corta la alimentación en caso de sobrecalentamiento. Espere de 5 a 10 minutos, se reiniciará automáticamente. Mientras tanto, revise la manguera, la bolsa y los filtros: desobstruya la manguera, reemplace la bolsa si está llena o el filtro si está obstruido.

¿Cómo usar el accesorio electro (cepillo motorizado)?

Siempre desconecte el aparato antes de conectar o quitar el accesorio electro. Conecte el cable del accesorio al enchufe ubicado en el costado de la máquina. El enchufe para el accesorio electro solo está disponible en algunos modelos.

¿Qué accesorios se incluyen con el Comfort Pak 6?

Los accesorios incluyen una manguera, tubos de extensión, una boquilla para alfombras, una boquilla cepillo (para tapicería), una boquilla para hendiduras (para espacios estrechos) y un accesorio electro (cepillo motorizado). Los accesorios pueden variar según el modelo.

¿Cómo ajustar las correas para un porte cómodo?

Póngase la aspiradora como una mochila: pase las correas sobre los hombros, cierre el clip del cinturón y el clip pectoral. Ajuste la longitud de las correas tirando de los tirantes de anclaje para ajustar verticalmente. También puede modificar la posición de la correa primaria a través de la placa de ajuste.

¿Puedo aspirar líquidos con esta aspiradora?

No, esta aspiradora está diseñada solo para la aspiración de polvo seco. Nunca aspire agua u otros líquidos, ni materiales húmedos, para evitar riesgos de descarga eléctrica y daños al aparato.

¿Cómo conectar el cable de extensión?

Use el cable de extensión proporcionado (tipo 3x16AWG, 125 V). Conéctelo primero al enchufe de la aspiradora, luego a una toma de corriente. Use el gancho de alivio de tensión pasando el cable por el gancho para evitar tirar de la conexión.

¿Cómo abrir el clip del tirante?

Para desbloquear el clip del tirante, presione simultáneamente las dos secciones del clip. Para bloquear, junte las secciones hasta escuchar un clic y verifique que el cierre esté firme.

¿Dónde puedo encontrar piezas de repuesto para mi aspiradora?

Las piezas de repuesto deben ser idénticas a las piezas originales. Comuníquese con su distribuidor Clarke autorizado o con un técnico de mantenimiento calificado. Use solo bolsas y filtros originales para evitar el sobrecalentamiento.

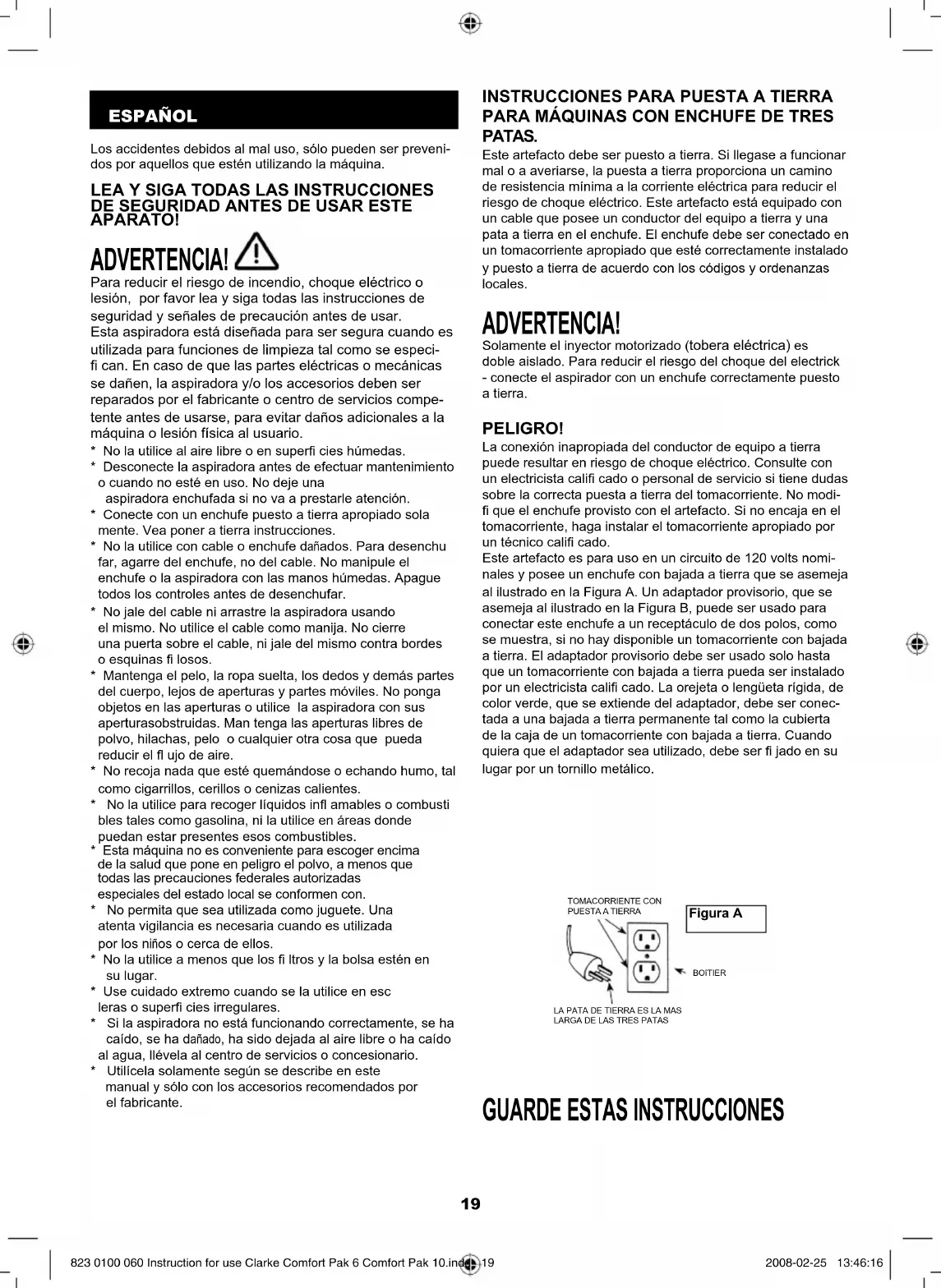

MANUAL DE USUARIO Comfort Pak 6 Clarke

Los accidentes debidos al mal uso, sólo pueden ser prevenidos por aquellos que estén utilizando la máquina.

LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD ANTES DE USAR ESTE APARATO!

ADVERTENCIA!

Para reducir el riesgo de incendio, choque eléctrico o lesión, por favor lea y siga todas las instrucciones de seguridad y señales de precaución antes de usar. Esta aspiradora está diseñada para ser segura cuando es utilizada para funciones de limpieza tal como se especifican. En caso de que las partes eléctricas o mecánicas se dañen, la aspiradora y/o los accesorios deben ser reparados por el fabricante o centro de servicios competente antes de usarse, para evitar daños adicionales a la máquina o lesión física al usuario.

* No la utilice al aire libre o en superficies húmedas.
* Desconecte la aspiradora antes de efectuar mantenimiento o cuando no esté en uso. No deje una aspiradora enchufada si no va a prestarle atención.
* Conecte con un enchufe puesto a tierra apropiado sola mente. Vea poner a tierra instrucciones.
* No la utilice con cable o enchufe dañados. Para desenchu far, agarre del enchufe, no del cable. No manipule el enchufe o la aspiradora con las manos húmedas. Apague todos los controles antes de desenchufar.
* No jale del cable ni arrastre la aspiradora usando el mismo. No utilice el cable como manija. No cierre una puerta sobre el cable, ni jale del mismo contra bordes o esquinas fi losos.
* Mantenga el pelo, la ropa suelta, los dedos y demás partes del cuerpo, lejos de aperturas y partes móviles. No ponga objetos en las aperturas o utilice la aspiradora con sus aperturasobstruidas. Man tenga las aperturas libres de polvo, hilachas, pelo o cualquier otra cosa que pueda reducir el flujo de aire.
* No recoja nada que esté quemándose o echando humo, tal como cigarrillos, cerillos o cenizas calientes.
* No la utilice para recoger líquidos infl amables o combustibles tales como gasolina, ni la utilice en áreas donde puedan estar presentes esos combustibles.
* Esta máquina no es conveniente para escoger encima de la salud que pone en peligro el polvo, a menos que todas las precauciones federales autorizadas especiales del estado local se conformen con.
* No permita que sea utilizada como juguete. Una atenta vigilancia es necesaria cuando es utilizada por los niños o cerca de ellos.
* No la utilice a menos que los fi ltros y la bolsa estén en su lugar.
* Use cuidado extremo cuando se la utilice en escleras o superficies irregulares.
* Si la aspiradora no está funcionando correctamente, se ha caído, se ha dañado, ha sido dejada al aire libre o ha caído al agua, llévela al centro de servicios o concesionario.
* Utilícela solamente según se describe en este manual y sólo con los accesorios recomendados por el fabricante.

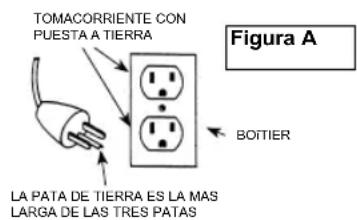

INSTRUCCIONES PARA PUESTA A TIERRA PARA MÁQUINAS CON ENCHUFE DE TRES PATAS.

Este artefacto debe ser puesto a tierra. Si llegase a funcionar mal o a averiarse, la puesta a tierra proporciona un camino de resistencia mínima a la corriente eléctrica para reducir el riesgo de choque eléctrico. Este artefacto está equipado con un cable que posee un conductor del equipo a tierra y una pata a tierra en el enchufe. El enchufe debe ser conectado en un tomacorriente apropiado que esté correctamente instalado y puesto a tierra de acuerdo con los códigos y ordenanzas locales.

ADVERTENCIA!

Solamente el inyector motorizado (tobera eléctrica) es doble aislado. Para reducir el riesgo del choque del electric - conecte el aspirador con un enchufe correctamente puesto a tierra.

PELIGRO!

La conexión inapropiada del conductor de equipo a tierra puede resultar en riesgo de choque eléctrico. Consulte con un electricista califi cado o personal de servicio si tiene dudas sobre la correcta puesta a tierra del tomacorriente. No modifi que el enchufe provisto con el artefacto. Si no encaja en el tomacorriente, haga instalar el tomacorriente apropiado por un técnico califi cado.

Este artefacto es para uso en un circuito de 120 volts nominales y posee un enchufe con bajada a tierra que se asemeja al ilustrado en la Figura A. Un adaptador provisorio, que se asemeja al ilustrado en la Figura B, puede ser usado para conectar este enchufe a un receptáculo de dos polos, como se muestra, si no hay disponible un tomacorriente con bajada a tierra. El adaptador provisorio debe ser usado solo hasta que un tomacorriente con bajada a tierra pueda ser instalado por un electricista califi cado. La orejeta o lengüeta rígida, de color verde, que se extiende del adaptador, debe ser conectada a una bajada a tierra permanente tal como la cubierta de la caja de un tomacorriente con bajada a tierra. Cuando quiera que el adaptador sea utilizado, debe ser fi jado en su lugar por un tornillo metálico.

GUARDE ESTAS INSTRUCCIONES

SERVICIO DE ARTEFACTOS DE DOBLE AISLACIÓN PARA MÁQUINAS CON ENCHUFE DE DOS PATAS.

En un artefacto de doble aislación, se proveen dos sistemas de aislación en reemplazo de la puesta a tierra. No se proveen medios de puesta a tierra en un artefacto de doble aislación, ni debe serle agregado un medio de puesta a tierra al artefacto. El servicio de un artefacto de doble aislación requiere extremo cuidado y debe ser realizado solamente por personal de servicio califi cado. Las partes de reemplazo para un artefacto de doble aislación deben ser idénticas a las partes que reemplazan. Un artefacto de doble aislación está marcado con las palabras

"DOUBLE INSULATION" o "DOUBLE INSULATED" (doble aislación) El símbolo (cuadrado dentro de un cuadrado) puede también ser usado en el producto.

Este aparato va equipado con un tipo especial de cable que si se estropea, tiene que ser sustituido por otro del mismo tipo. Estos cables pueden obtenerse en centros de servicio autorizado y ha de ser montados por persona competente.

¡ADVERTENCIA!

Solamente el inyector motorizado (tobera eléctrica) es doble aislado. Para reducir el riesgo del choque del electric - conecte el aspirador con un enchufe correctamente puesto a tierra.

ADVERTENCIAS IMPORTANTES

1. Además de su utilización para las tareas domésticas normales, esta m-quina también es adecuada para uso institucional, por ejemplo en hoteles, hospitales, f-bricas, tiendas y oficinas.

2. Esta máquina no es conveniente para escoger encima de la salud que pone en peligro el polvo, a menos que todas las precauciones federales autorizadas especiales del estado local se conformen con.

3. Esta m·quina es sólo para uso en seco y no se debe utilizar ni almacenar en exteriores, con humedad. Almacenar en interiores, con temperaturas comprendidas entre los 0°C y los 60°C 140°Fahren heit / 32°Fahrenheit.

4. La maquina no debe ser utilizada para aspirar agua u otros líquidos.

5. No se debe aspirar el polvo del cable electrico si este esta conectado, este debe estar desconectado. Esta precaucion es para que no se cree un cortocircuito a traves del polvo que quede en boquillas y tubos.

6. La m·quina no se debe utilizar para recoger materiales explosivos o combustibles, ni se debe utilizar en una atmósfera explosiva.

7. Bajo ninguna circunstancia se debe utilizar la m·quina para recoger material caliente. En particular, la m·quina no se debe utilizar para limpiar chimeneas abiertas ni cerradas, hornos o similar que contengan cenizas calientes o brasas.

8. La máquina no se debe utilizar si el cable eléctrico muestra cualquier signo de deterioro. Inspeccione regularmente el cable para ver que no existen daños especialmente si el cable ha sido aplastado al cerrar una puerta o ha pasado la máquina por encima.

9. La máquina no se debe utilizar si est- averiada.

10. No desenchufe la m·quina tirando del cable. Para desenchufarla, tire de la clavija y no del cable.

11. Antes de enchufar o desenchufar la boquilla motorizada debe desconectarse el aspirador.

12. Al reparar o sustituir el cable, se debe utilizar el mismo tipo de cable que el original. El cable puede suministrarlo Manufacturer.

12b. Si el cable electrico fijo resultara dañado, éste debe ser reparado por el fabricante, por un revendedor autorizado, o por una persona cualificada a fin de evitar posibles accidentes.

1. Siempre se debe desconectar el enchufe de la toma mural antes de comenzar cualquier operación de servicio de la m-quina o del cable.

2. Desconectar la máquina antes de efectuar el mantenimiento de la misma o cuando no se utiliza. Vigilar siempre la máquina mientras está enchufada.

3. No se deben realizar cambios ni modificaciones en los dispositivos mecnicos ni eléctricos de seguridad.

INSTRUCCIONES DE USO

Antes de utilizar la máquina asegúrese de que el voltaje indicado en la placa de especificaciones situada en la base del aspirador, corresponde a la tensión de la red.

MANTENIMIENTO

Mantenga el aspirador en un lugar seco. El aspirador se ha diseñado para el trabajo en continuo, sin embargo después de cierto periodo de utilización – dependiendo del número de horas trabajadas – los filtros de polvo deberán cambiarse. Una bolsa de polvo debe estar montada cuando el filtro principal del aspirador se limpia con el aspirador. Limpiar el depó sito con un paño seco, utilizando algún tipo de limpiador apropiado.

Cualquier otro que mantiene se debe realizar por un representante/delegado técnico autorizado.

Mientras que la máquina está en uso no tire ni lleve por la cuerda, la cuerda del uso como manija, el cierre una puerta en la cuerda, o la cuerda del tirón alrededor de los bordes o de las esquinas agudos. Mantenga la cuerda ausente de superficies calentadas

No utilice con la cuerda o el enchufe dañada. Si la aplicación no está trabajando como él si, se ha caído, dañado, a la izquierda al aire libre o caído en el agua, vuélvala a un centro de servicio.

El tamaño y la calidad de la bolsa del polvo y los fi ltros afectan a la efi cacia de la máquina. El uso de bolsas del polvo no originales o fi ltros no originales puede causar una obstrucción de la circulación del aire que puede dar lugar a una sobrecarga en la máquina.

Esta máquina está equipada con un interruptor térmico para proteger las partes vitales contra el recalentamiento. Si el interruptor se activa, demora luego unos 5 a 10 minutos hasta que la máquina arranque nuevamente y en forma automática. Pulse el interruptor y desenchufe el cable, controle luego la manguera, la bolsa y el filtro para asegurarse que nada impide el paso del aire por la máquina.

Cuando se realiza la limpieza rueda para arriba la cuerda de la extensión que comienza en el extremo de la máquina y almacénelo en la correa de la máquina encajando a presión el de nylon atan alrededor de la cuerda.

20

0

INSTRUCCIONES GENERALES DE USO

Las secciones numeradas abajo corresponden a las fotos numeradas en las páginas 4-12

1. Visión general del material:

Los accesorios mostrados en las imágenes pueden variar de un modelo a otro.

2. Tubo flexible:

Ajuste la boca de entrada del tubo flexible en la abertura de la tapa superior.

Ejerza una suave presión y gire la boca de entrada aproximadamente media vuelta para asegurarse de que está firmemente sujeta. Gire en el sentido de las agujas del reloj para cerrar y en sentido contrario para abrir.

3. Ajuste de la posición de la correa en la placa de soporte:

En la correa principal, la posición de la correa se puede regular a su medida moviendo la placa de ajuste hacia adentro o hacia fuera.

4. Ajuste de las cintas de amarre en la placa de soporte de la correa:

Puede ajustar las cintas de amarre a su propia medida. Forme un bucle con un dedo y posteriormente desplace la cinta hacia adelante o hacia atrás a través de la horquilla hasta alcanzar el largo deseado. Retire el dedo. Ciña la cinta.

5. Adaptación de la aspiradora para que descanse cómodamente sobre la espalda:

Levante la aspiradora. Pase los brazos a través de las tiras de sujeción para los hombros. Encaje el cierre del cinturón. Ajuste el largo. Encaje el cierre del pecho. Ajuste las correas verticalmente tirando hacia debajo de las dos cintas tal y como muestra la imagen.

6. Ajuste del cierre de la cinta:

Encaje las dos mitades del cierre. Asegúrese de que están firmemente abrochadas. Para abrir, presione simultáneamente sobre los dos laterales del cierre.

7. Colocación del cable:

Este aspirador se equipa de un cable eléctrico de la extensión de 50 ft pies, del tipo 3x16AWG, 125V, SJT, SJO, que se deba conectar con la cuerda fijada de la máquina. Utilice y conecte siempre tal cuerda de la extensión con este aspirador. El cable eléctrico se puede mantener en su sitio en el cinturón cerrando la cinta de nylon alrededor del cable de suministro enrollado. Enrolle el cable eléctrico comenzando por el aparato.

8. Portacables:

Tape la cuerda de la extensión en el enchufe del zócalo del aspirador. Entonces ponga el extremo de la máquina de la cuerda de la extensión adentro al gancho rápido para crear una cuerda relevan. Cerciórese de que la cuerda sea asegurada correctamente por el gancho.

9. Encendido/Apagado

El interruptor es cómodo situado en una casa separada del interruptor. Presione el interruptor de la inclinación para ENCENDER o APAGAR de la función.

10. Bolsa del polvo:

Cuando disminuye la capacidad de succión ha llegado el momento de cambiar la bolsa del polvo. Compruebe la bolsa con frecuencia para asegurarse de que no se sobrellena. Suelte los cierres de la tapa superior. Levante la tapa del contenedor. Sujete la parte de cartón de la bolsa del polvo y saque cuidadosamente la bolsa de dentro del contenedor. Algunos tipos de bolsa del polvo se pueden sellar para evitar que salga polvo o residuos hacia el exterior. En ese caso retire el papel protector, pliegue el cartón y selle la bolsa.

11. Filtro de la bolsa:

Cuando cambie la bolsa del polvo puede ser buena idea cambiar o limpiar el filtro de la bolsa. Esto puede hacerse una vez haya sacado la bolsa del polvo. Limpie el filtro sacudiéndolo bien. Ponga el filtro en su sitio o cámbielo por otro si está gastado o dañado. Ponga la bolsa del polvo en su sitio y vuelva a poner la tapa superior y afianzar los cierres.

12. Filtro HEPA:

Los filtros HEPA no se pueden limpiar o lavar. Una vez se han ensuciado, es necesario cambiarlos. Compruebe y cambie el filtro HEPA con frecuencia. Cuando manipule un filtro HEPA nuevo, evite tocar la superficie del filtro. En vez de eso, sujételo por la estructura de plástico para asegurarse de que el filtro HEPA funciona adecuadamente. El procedimiento para cambiar los filtros HEPA es el siguiente: Abra los dos cierres que están situados en la parte superior del motor. Retire el propio contenedor y la tapa superior. Gire el filtro HEPA en sentido contrario a las agujas del reloj. Tire del filtro. Repita la operación en sentido contrario para volver a montarlo.

13. Prefiltro:

No limpie nunca la aspiradora sin antes colocar un prefiltro dentro del aparato. Una vez retirado el filtro (véase el punto 12 más arriba) puede cambiar el prefiltro. Abra los dos cierres que están situados en la parte superior del motor. Retire el propio contenedor y la tapa superior. Sitúe el prefiltro en el centro de la parte superior del motor. Afiance ambos cierres hacia abajo.

14. Filtro de escape:

El filtro limpia el aire de escape procedente de la aspiradora. Presione el botón hacia abajo y abra la cubierta. Ajuste el filtro de escape en la tapa. Sujételo hacia el extremo inferior de la tapa. Cierre la tapa.

15. Tobera eléctrica

Antes de enchufar o desenchufar la boquilla motorizada debe desconectarse el aspirador. Conecte el cable en la toma de corriente que está situada en el lateral del aparato. El conector para tobera eléctrica sólo está disponible en algunas variantes.

1. Conexión del extremo de la manguera y del tubo: Conecte la manga de la manguera y el extremo doblado del tubo empujando el extremo doblado en la manga de la manguera.

17. Tubos de la extensión:

Quepa a los tubos junto y asegúrelos presionando abajo de la perilla. Cerciórese de que la perilla esté asegurando los dos tubos.

18. Invector de la concha de peregrino:

Cepille el inyector del piso para ambos pisos y alfombras duros. Quepa el inyector al acoplador del extremo del tubo. Asegure y sujete el inyector dando vuelta a la tuerca en el tubo a la derecha. Para abrir - dé vuelta a la tuerca a la izquierda.

19. Invector de cepillo:

Herramienta útil para limpiar los mobiliarios etc. Quepa el inyector al acoplador del extremo del tubo. Asegure el inyector dando vuelta a la tuerca en el tubo a la derecha. Para abrir - dé vuelta a la tuerca a la izquierda.

20. Inyector de la grieta:

Para los espacios apretados de la limpieza tales como muebles, radiadores y esquinas. Asegure el inyector dando vuelta a la tuerca en el tubo a la derecha.

SPECIFICATION

Las especificaciones y detalles pueden sufrir variaciones sin previo aviso.

SERVICE

Clarke ^® , 2100 Highway 265, Springdale, Arkansas 72764.
