MANUAL DE USUARIO ORC166X Orima
LIBRO DE INSTRUCCIONES
www.orima.pt
ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

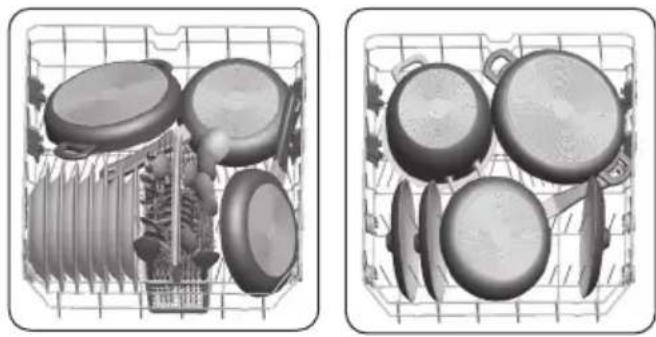

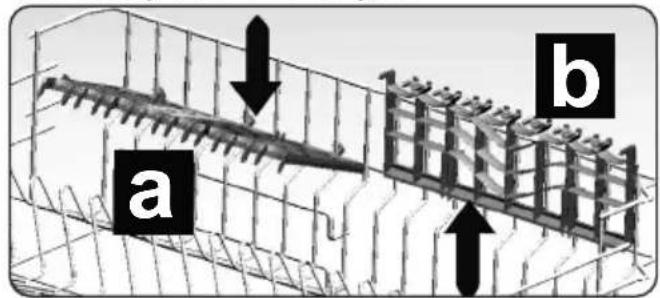

5.2 Cargas de cesto alternativas

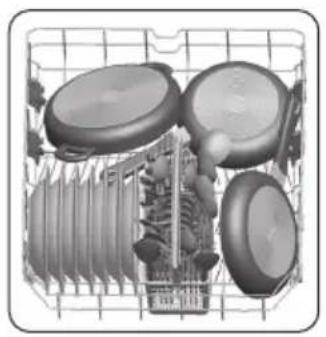

Cesto inferior
4. Indicador de tempo restante
O indicador de meia carga (6.1) ficará aceso.
8. Indicador de abrilhantador

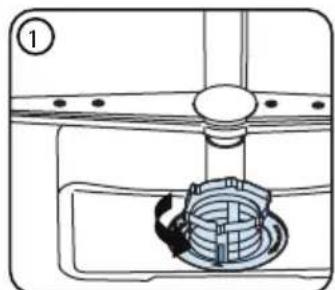

a) Microfiltro b) Filtro largo
c) Filtro de metal
Gracias por elegir este producto.
Este manual de usuario contiene información importante sobre seguridad e instrucciones que pretenden ayudarle con el manejo y mantenimiento del aparato.
Tome el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guarde este libro por si tuviese que consultarlo más adelante.
| Icono Tipo Significado | ||
 | ADVERTENCIA Riesgo de lesión grave o muerte | |
 | RIESGO DE DESCARGA ELÉCTRICA Riesgo de voltaje peligroso | |
 | INCENDIO Riesgo de incendio | |
 | PRECAUCIÓN Riesgo de lesiones o daños materiales | |
 | IMPORTANTE/NOTA Uso correcto del sistema | |
INHALT
1 INSTRUCCIONES DE SEGURIDAD 4
1.1 Advertencias generales de seguridad ....4
1.2 Advertencias para la instalación....5
1.3 Durante el uso....6
2 INSTALACIÓN......9
2.1 Colocación de la máquina....9
2.2 Conexión de agua 9
2.3 Tubo de entrada de agua ....9
2.4 Manguera de desagüe....10
2.5 Conexión eléctrica....10
2.6 Instalar la máquina bajo la encimera....11
3 ESPECIFICACIONES TÉCNICAS....12
3.1 Aspecto general....12
3.2 Especificaciones técnicas....12
4 ANTES DE UTILIZAR EL ELECTRODOMÉSTICO ....14
4.1 Preparación del lavavajillas para el primer uso....14
4.2 Uso de sal (si está disponible)....14
4.3 Rellene de sal (si está disponible)....14
4.4 Tira de prueba 15
4.5 Tabla de dureza del agua 15
4.6 Sistema de descalcificación del agua....15
4.7 Ajuste....16
4.8 Uso de detergente....16

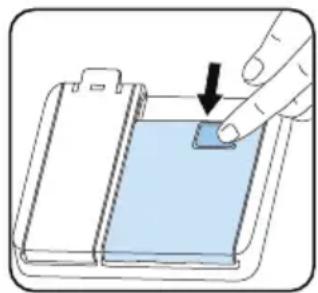

4.9 Llenado de detergente....16
4.10 Uso de detergentes combinados....16
4.11 Uso de abrillantador....17

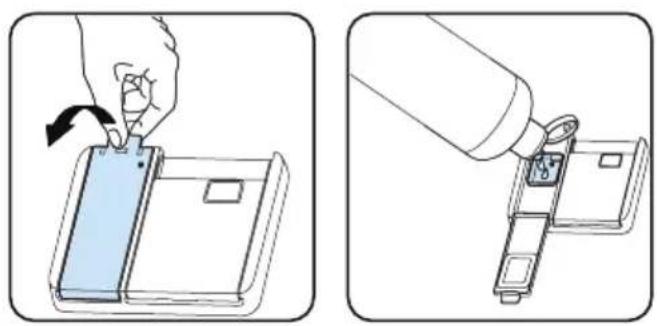

4.12 Relleno y ajuste del abrillantador ....17
5 CARGA DEL LAVAVAJILLAS ....18
5.1 Recomendaciones ....18
5.2 Cargas de cesta alternativa ....19
6 TABLA DE PROGRAMAS....20

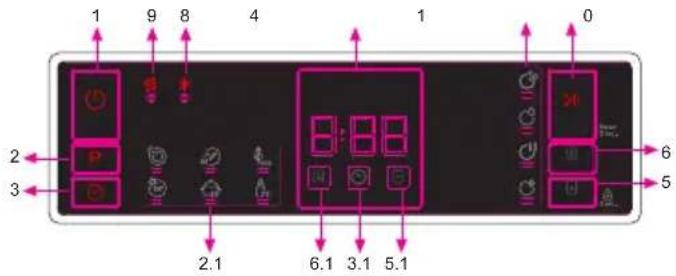

7 PANEL DE CONTROL 21

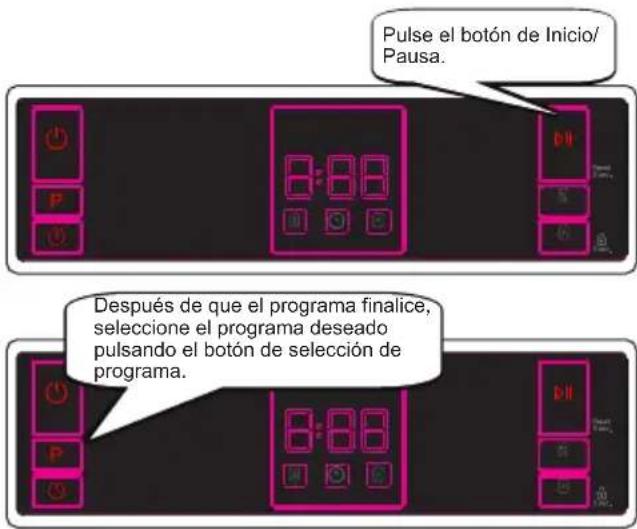

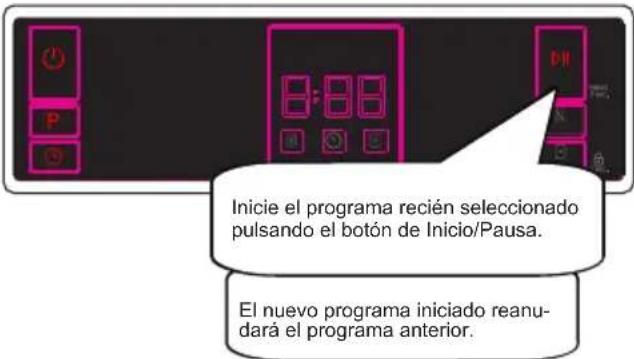

7.1 Modificar un programa ....22

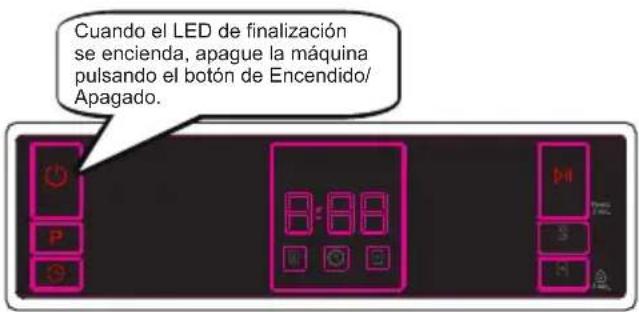

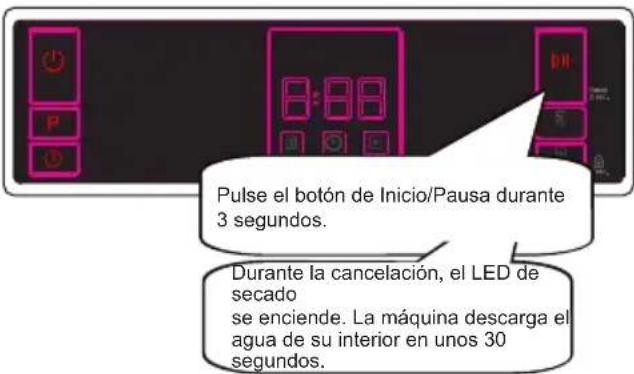

7.2 Cancelar un programa....22

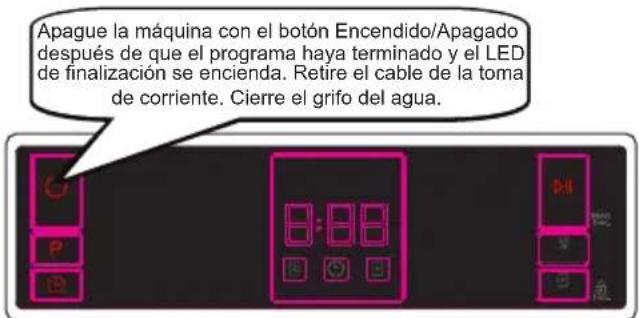

7.3 Apagar la máquina....23
8 LIMPIEZA Y MANTENIMIENTO ....24

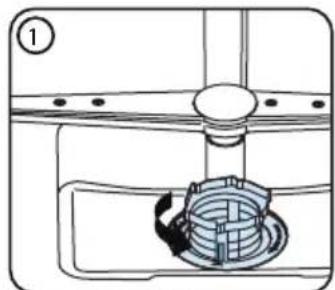

8.1 Filtros....24

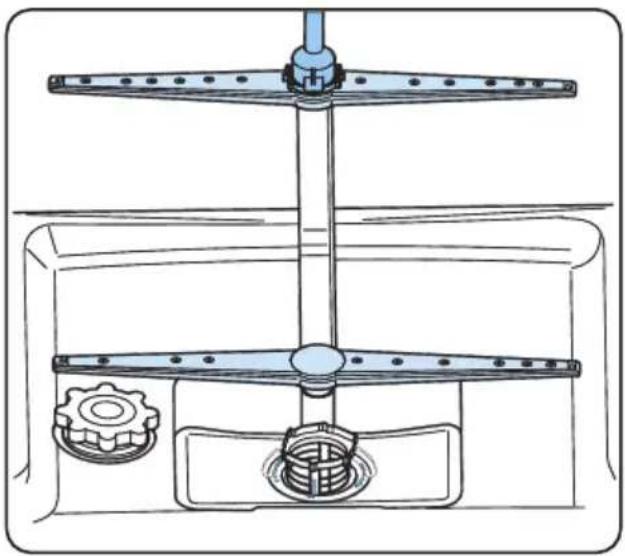

8.2 Brazos aspersores....25
8.3 Bomba de vaciado....25
9 RESOLUCIÓN DE PROBLEMAS 26
1 INSTRUCCIONES DE SEGURIDAD
1.1 Advertencias generales de seguridad
- Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual para consultas futuras.
⚠️ Compruebe si la máquina y su embalaje tienen daños. Nunca use una máquina con daños, contacte inmediatamente con un servicio autorizado.
- Desembale el paquete como se indica y deséchelo según las reglas proporcionadas.
Este aparato puede ser usado por niños de 8 años o más, y por personas con capacidades físicas, sensoriales o mentales reducidas o con fala de experiencia y conocimiento si son supervisados o reciben instrucciones concernientes al uso del aparato de una manera segura y entienden los peligros que conlleva. Los niños no deben jugar con el aparato.
⚠️ Retire el embalaje y póngalo fuera del alcance de los niños.
⚠️ No deje que los niños jueguen con la máquina. Mantenga a los niños alejados de detergentes y abrillantadores.
⚠️ Después de lavar en la máquina pueden quedar algunos residuos. Mantenga a los niños alejados de la máquina cuando esté abierta.
Asegure que las máquinas antiguas no pongan en peligro la seguridad de los niños. Los niños pueden quedar atrapados en máquinas antiguas. Para evitar esta situación, rompa la cerradura de la puerta y corte el cable de red.
1.2 Advertencias para la instalación
- Elija un lugar adecuado y seguro para instalar la máquina.
- Siga las instrucciones sobre la instalación y conexión de la máquina.
- Con la máquina solo se deben utilizar repuestos originales.
4! Antes de la instalación desenchufe la máquina.
⚠️ La máquina debe ser instalada únicamente por un servicio autorizado.
⚠️ Compruebe si el sistema de fusible eléctrico interior está conectado según los reglamentos.
⚠ Todas las conexiones eléctricas deben coincidir con los valores de la placa.
Asegúrese de que la máquina no pise el cable de suministro eléctrico.
⚠️ Nunca use un cable prolongador o una conexión de múltiples tomas.
⚠️ El enchufe debe ser accesible después de instalar la máquina.
- Después de la instalación, ponga en marcha la máquina sin carga la primera vez.
⚠️! La máquina no debe estar enchufada durante la colocación.
⚠️ Use siempre el enchufe revestido suministrado con la máquina.
⚠️! Para evitar peligros, en caso de dañarse, el cable eléctrico de la máquina debe ser sustituido por un servicio autorizado o persona cualificada similar.
1.3 Durante el uso
- Esta máquina es únicamente para uso doméstico; no lo utilice con otras finalidades. El uso comercial invalidará la garantía.
⚠️No se ponga de pie, no se siente ni coloque cargas sobre la puerta abierta del lavavajillas.
⚠️Use únicamente detergentes y abrillantadores producidos específicamente para lavavajillas. Nuestra empresa no se responsabiliza de daños que puedan ocurrir debido a un uso incorrecto.
⚠️No beba agua de la máquina.
⚠️Debido a peligro de explosión, no coloque agentes disolventes químicos en la sección de lavado de la máquina.
- Compruebe la resistencia térmica de los artículos de plástico antes de lavarlos en la máquina.
⚠️Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.
⚠️No ponga artículos inadecuados para lavavajillas en la máquina y no llene las cestas por encima de su capacidad.
- Nuestra empresa no se responsabiliza de cualquier deformación interior de la máquina debida a mal uso.
⚠️No abra la puerta mientras la máquina está en funcionamiento, podría derramarse agua caliente. Dispositivos de seguridad aseguran que la máquina se detiene si se abre la puerta.
⚠️La puerta de la máquina no se debe dejar abierta. Podría provocar accidentes.
Coloque cuchillos y otros objetos afilados en la cesta para cubiertos en una posición con el filo hacia abajo.
⚠️! Para modelos con el sistema de apertura automática de puerta, cuando se activa la opción EnergySave, la puerta se abrirá al final de un programa. Para evitar daños al lavavajillas, no fuerce la puerta a cerrarse después de 1 minuto de la apertura automática. Para un secado eficaz, deje la puerta abierta durante 30 minutos después de que se complete un programa. No permanezca de pie delante de la puerta cuando suene la señal de apertura automática.
⚠️ En caso de mal funcionamiento, la reparación únicamente debe ser realizada por personal de servicio autorizado. De lo contrario, se invalidará la garantía.
△! Antes del trabajo de reparación, la máquina debe ser desconectada de la red. No tire del cable para desenchufar la máquina. Cierre el grifo de agua.
El funcionamiento con poca tensión provocará que disminuya el rendimiento.
⚠️ Por seguridad, desconecte el enchufe una vez haya finalizado el programa.
Para evitar una descarga eléctrica, no desenchufe la máquina con las manos mojadas.
⚠️! Para desconectar la máquina de la red, tire del enchufe, nunca tire del cable
2 INSTALACIÓN
2.1 Colocación de la máquina
Cuando coloque la máquina, póngala en una zona en la que los platos puedan ser cargados y descargados fácilmente. No ponga la máquina en una zona en la que la temperatura ambiente baja de 0 °C.
Lea todas las advertencias del embalaje antes de retirarlo y colocar la máquina.
Coloque la máquina cerca de un grito y un desagüe de agua. Tenga en cuenta que las conexiones no serán alteradas una vez la máquina esté en su posición.
No sostenga la máquina por su puerta o panel.
Deje una distancia adecuada alrededor de la máquina para facilitar su movimiento cuando se limpie.
Asegure que los tubos de entrada y salida de agua no se chafan ni quedan atrapados y que la máquina no se posa sobre el cable eléctrico cuando es colocada.
Ajuste las patas de modo que la máquina quede a nivel y equilibrada. La máquina debe ser colocada en un suelo plano o de lo contrario estará inestable y la puerta de la máquina no se cerrará correctamente.
2.2 Conexión de agua
Recomendamos instalar un filtro en el suministro de agua a fin de evitar daños a la máquina debidos a contaminación (arena, óxido, etc.) de la fontanería interior. Esto también ayudará a evitar el amarilleo y la formación de depósitos tras el lavado.
Nota impresa en la manguera de entrada de agua!
Si los modelos están marcados con 25°, la temperatura del agua puede ser de máx. 25 °C (agua fría).
Para el resto de modelos:
Es preferible el agua fría; la temperatura máx. del agua caliente debe ser de 60 °C.

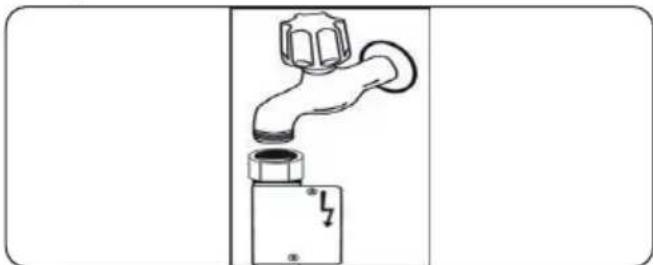

2.3 Tubo de entrada de agua
ADVERTENCIA: Use en nuevo tubo de entrada de agua suministrado con la máquina, no use un tubo de máquina antigua.
ADVERTENCIA: Deje correr agua a través del tubo nuevo antes de conectarlo.
ADVERTENCIA: Conecte el tubo directamente a la toma de entrada de agua. La presión suministrada por la toma debe ser como mínimo 0,03 MPa y como máximo 1 MPa. Si la presión supera 1 MPa, debe instalarse una válvula de alivio de presión entre la conexión.
ADVERTENCIA: Después de hacer las conexiones, abra el grifo completamente y compruebe si hay fugas de agua. Una vez finalizado un programa de lavado cierre siempre el grifo de entrada de agua.
Con algunos modelos hay disponible un caño de agua Aquastop. No lo dañe ni permita que se retuerza ni pliegue.

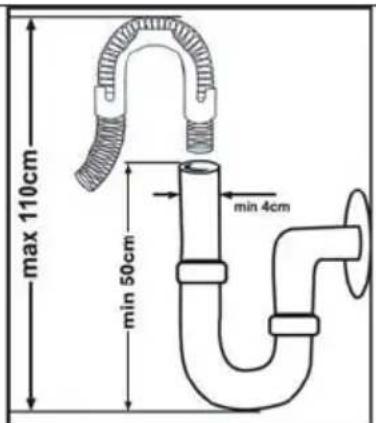

2.4 Manguera de desagüe
IMPORTANTE: Los artículos no se lavarán correctamente si se usa un de desagüe de más de 4 m.
ADVERTENCIA: La máquina
funciona a 220-240 V. Si el suministro de tensión de la red a la máquina es de 110 V, debe conectar un transformador de 110/220 V y 3000 W entre las conexiones eléctricas.
El enchufe con conexión a
tierra de la máquina debe conectarse a la toma con conexión a tierra suministrada tensión o corriente adecuadas.
En ausencia de instalación con conexión a tierra, un
electricista autorizado debe realizar una instalación con conexión a tierra. En caso de uso sin conexión a tierra, no seremos responsables de pérdidas de uso que pudieran ocurrir.
El enchufe de este aparato
puede incorporar un fusible de 13A dependiendo del país de destino. (Por ejemplo, Reino Unido.) (Por ejemplo, Reino Unido, Arabia Saudi)

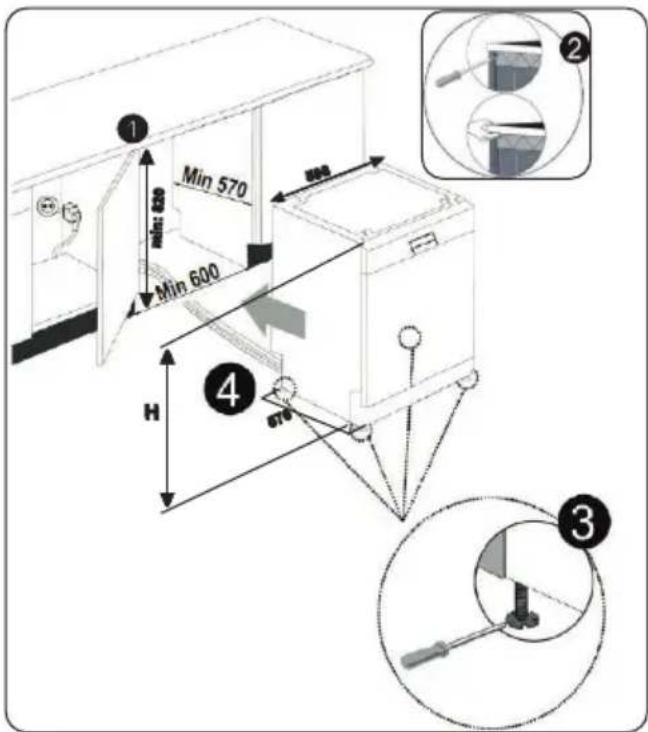

2.6 Instalar la máquina bajo la encimera
Si desea instalar la máquina bajo la encimera, debe haber suficiente espacio para hacerlo y cableado-fontanería deben ser adecuados para hacerlo (1). Si el espacio bajo la encimera es adecuado para encajar la máquina, retire la tapa superior como se muestra en la ilustración (2).
ADVERTENCIA: La encimera, bajo la e va a colocar la máquina, debe estar le a fin de evitar desequilibrios.
El panel superior del lavavajillas debe ser retirado para encajar la máquina bajo la encimera.
Para retirar el panel superior, retire los tornillos que lo sostiene, ubicados en la parte trasera de la máquina. Luego, empuje el panel 1 cm desde la parte delantera a la trasera y elévelo. Ajuste las patas de la máquina según la pendiente del suelo (3). Encaje la máquina empujándola bajo la encimera, teniendo cuidado que los tubos no queden aplastadas o doblados (4).
ADVERTENCIA: Después de
retirar el panel superior del lavavajillas, la máquina debe ser colocada en un espacio de las dimensiones mostradas en la siguiente figura.
| Sin fieltro | Sin fieltro Sin fieltro | ||
| Para la 2a cesta | Para la 3a cesta | ||
| Altura (H) (mm) | 820 mm 8 | 30 mm 835 mm | |

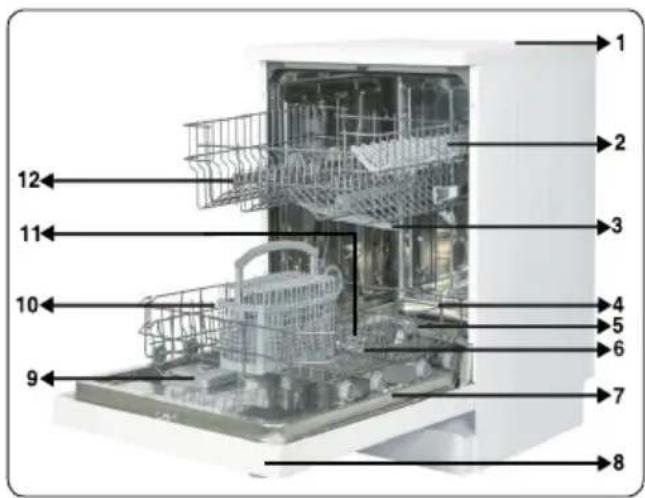

3 ESPECIFICACIONES TÉCNICAS
- Tapa superior
- Cesta superior con soportes
- Brazo rociador superior
- Cesta inferior
- Brazo rociador inferior
- Filtros
- Placa de datos
- Panel de control
- Dispensador de abrillantador y detergente
- Cesta para cubiertos
- Dispensador de sal
- Enganche de pista de cesta superior
- Mini secadora activa: Este sistema ofrece mejor rendimiento de secado para los platos.
3.2 Especificaciones técnicas
| Capacidad | 12 ajustes de lugar |
| Dimensiones (mm) | |
| Altura | 850 (mm) |
| Ancho | 598 (mm) |
| Profundidad | 598 (mm) |
| Peso neto 37 kg | |
| Voltaje/frecuencia de funcionamiento | 220-240V50 Hz |
| Corriente total (A) 10 (A) | |
| Potencia total (W) 1900(W) | |
| Presión de suministro de agua | Máxima:1 (Mpa)Mínima:0,03 (Mpa) |
RECICLAJE
- Algunos componentes de la máquina y el embalaje consisten en materiales reciclables.
- Los plásticos están marcados con las abreviaturas internacionales (>PE<, >PP<, etc.)
- Las piezas de cartón consisten en papel reciclado. Se pueden poner en contenedores de desperdicio en papel para reciclaje.
- Materiales no adecuados para la basura doméstica deben desecharse en centros de reciclaje.
- Contacte con un centro de reciclaje pertinente para obtener información acerca de la eliminación de materiales diferentes.
EMBALAJE Y EL MEDIOAMBIENTE
- Los materiales de embalaje protegen la máquina contra daños que podrían ocurrir durante el transporte. Los materiales de embalaje son respetuosos con el medioambiente, dado que son reciclables. El uso de material reciclado reduce al consumo de materias primas y por lo tanto disminuye la producción de desperdicios.
Declaración de conformidad de la CE
Declaramos que nuestros productos cumplen con las Directivas, Decisiones y Normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.
Desecho de la máquina antigua
El símbolo que se muestra sobre el producto o su embalaje indica que este producto no se puede tratar como residuos domésticos. En su lugar, debe llevarse a un punto de recogida dedicado al reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado debidamente, ayudará a evitar posibles consecuencias negativas para el medioambiente y la salud de las personas, que podrían producirse si los residuos de este producto se tratasen de manera incorrecta. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con su oficina municipal, el servicio de desecho de residuos domésticos o la tienda en la que adquirió el producto.
4 ANTES DE UTILIZAR EL ELECTRODOMÉSTICO
4.1 Preparación del lavavajillas para el primer uso
- Asegúrese de que las especificaciones de electricidad y suministro de agua coinciden con los valores indicados en las instrucciones de instalación de la máquina.
- Retire todos los materiales de embalaje del interior de la máquina.
- Establezca el nivel del descalcificador de agua.
- Llene el compartimento del abrillantador.
4.2 Uso de sal (si está disponible)
Para que el lavado sea correcto, el lavavajillas necesita un agua blanda, es decir, con bajos niveles de cal. De lo contrario, quedarán restos blancos de cal en la vajilla y en el equipo interno. Esto afectará negativamente a las funciones de lavado, secado y abrillantado de la máquina. Cuando el agua fluye por el sistema de descalcificación, los iones que generan la dureza del agua son eliminados y el agua se ablanda al nivel necesario para obtener el mejor resultado de lavado. Dependiendo del nivel de dureza del agua entrante, estos iones que endurecen el agua se acumulan rápidamente en el interior del sistema de descalcificación. Por lo tanto, este sistema debe renovarse, de forma que tenga el mismo rendimiento durante el siguiente lavado. Para ello se utiliza sal.
La máquina solo se puede utilizar con sal de lavavajillas para ablandar el agua. No utilice ningún tipo de sales en grano pequeño o en polvo que se disuelvan fácilmente. El uso de otro tipo de sal puede añadir la máquina.

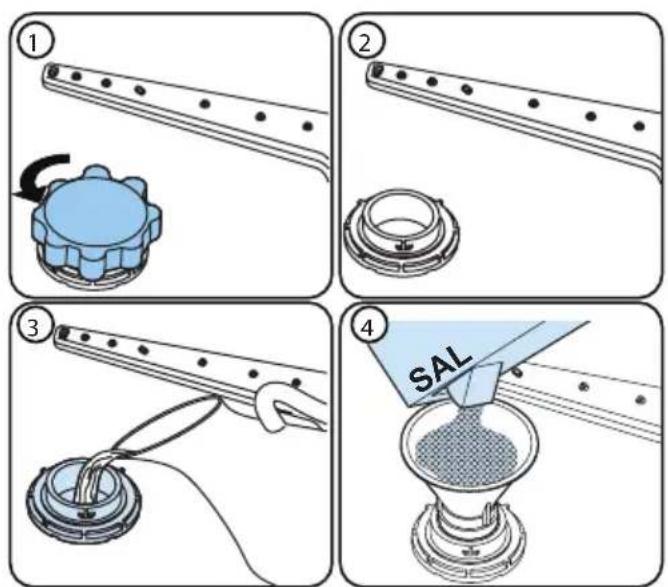

4.3 Rellene de sal (si está disponible)
Para añadir sal descalcificadora, abra el tapón del compartimento de la sal haciéndolo girar hacia la izquierda. (1) (2) En el primer uso, rellene el compartimento con 1 kg de sal y agua (3) hasta prácticamente el borde. Si es posible, utilice un embudo (4) para que la operación resulte más sencilla. Vuelva a colocar el tapón y ciérrelo. Después de cada 20 a 30 ciclos, añada sal en la máquina hasta que se rellene (aproximadamente 1 kg.).
Rellene el compartimento de sal con agua solo la primera vez que lo llene.
Utilice sal descalcificadora producida específicamente para usarla en lavavajillas. Cuando inicie el lavavajillas, el compartimento de sal se rellenará con agua. Por lo tanto, debe colocar la sal descalcificadora antes de poner en marcha la máquina.
Si se ha introducido demasiada sal descalcificadora y no tiene previsto utilizar la máquina inmediatamente, ejecute un programa de lavado corto para proteger la máquina contra la corrosión.
4.4 Tira de prueba
| Deje correr el agua del grifo durante 1 min. | Mantenga la tira en el agua durante 1 segundo. | Sacuda la tira. | Espere un minuto. | Establezca el nivel de dureza de la máquina. | |
 |  |  |  |  |  |
NOTA: El nivel de dureza se establece en 3 de manera predeterminada. Si el agua es agua de pozo o tiene un nivel de dureza por encima de 90 dF, le recomendamos que utilice dispositivos de filtro y refinamiento del agua.
4.5 Tabla de dureza del agua
| Nivel dH alemana | dH francesa | dH británica | Indicador |
| 1 0-5 0-9 0-6 Aparece L1 en la pantalla. | |||
| 2 6-11 10-20 7-14 Aparece L2 en la pantalla. | |||
| 3 12-17 21-30 15-21 Aparece L3 en la pantalla. | |||
| 4 18-22 31-40 22-28 Aparece L4 en la pantalla. | |||
| 5 23-31 41-55 29-39 Aparece L5 en la pantalla. | |||
| 6 32-50 56-90 40-63 Aparece L6 en la pantalla. |
4.6 Sistema de descalcificación del agua
El lavavajillas incorpora un sistema que reduce la dureza del suministro de agua. Para determinar el nivel de dureza del agua corriente, póngase en contacto con la empresa que le suministra el agua o utilice una tira de prueba (si está disponible).
4.7 Ajuste
- Encienda la máquina pulsando el botón de encendido/apagado.
- Pulse el botón Programa durante al menos 3 segundos inmediatamente después de encender la máquina.
- Suelte el botón Programa cuando aparezca "SL". A continuación, se muestra el último nivel de ajuste.
- Pulse el botón Programa para establecer el nivel deseado. Cada pulsación del botón Programa aumenta el nivel. Una vez alcanzado en nivel 6, la siguiente pulsación vuelve al nivel 1.
- El último nivel de dureza del agua seleccionado se almacena en la memoria al apagar la máquina con el botón de encendido/apagado.
4.8 Uso de detergente
Utilice solo detergentes diseñados especificamente para lavavajillas domésticos. Guarde los detergentes en un lugar fresco y seco, fuera del alcance de los niños.
Añada detergente adecuado para el programa seleccionado a fin de garantizar los mejores resultados. La cantidad de detergente necesaria depende del ciclo, el tamaño de la carga y el nivel de suciedad de los platos.
No rellene el compartimento de detergente más de lo requerido; de lo contrario, pueden aparecer rayas blanquecinas o capas azuladas sobre el cristal y los platos, y puede producirse corrosión en el cristal. El uso continuado de demasiado detergente puede causar daños en la máquina.
El uso de poca cantidad de detergente puede dar lugar a lavados deficientes y a la aparición de rayas blanquecinas en agua dura.
Consulte las instrucciones de fabricante de detergente para obtener más información.
4.9 Llenado de detergente
Empuje el cierre para abrir el dispensador y vierta el detergente.
Gire el tapón hasta que se cierre completamente. El dispensador debe rellenarse solo antes del principio de cada programa. Si los platos están muy sucios, vierta detergente adicional en el depósito de detergente de prelavado.
4.10 Uso de detergentes combinados
Estos productos deben usarse de acuerdo con las instrucciones del fabricante.
No introduzca detergentes combinados en la sección interior ni en la cesta para cubiertos.
Los detergentes combinados no solo contienen detergente, sino también abrillantador, sustancias para sustituir la sal y componentes adicionales dependiendo de la combinación.
Recomendamos que no utilice detergentes combinados en programas cortos. Utilice detergentes en polvo en su lugar. Si surgen problemas al utilizar detergentes combinados, póngase en contacto con el fabricante del detergente.
Si deja de utilizar detergentes combinados, asegúrese de que el ajuste de la dureza del agua y el abrillantador están establecidos en el nivel correcto.
4.11 Uso de abrillantador
El abrillantador ayuda a secar los platos sin dejar rayas ni manchas. El abrillantador es necesario para que lograr utensilios libres de marcas y vasos brillantes. El abrillantador se libera automáticamente durante la fase de aclarado caliente. Si se establece una dosis de abrillantador demasiado baja, aparecerán marcas blanquecinas en los platos y no se secarán ni quedarán limpios.
Si se aplica una dosis de abrillantador demasiado alta, aparecerán capas azuladas en los vasos y los platos.
4.12 Relleno y ajuste del abrillantador
Para rellenar el compartimento del abrillantador, abra el tapón de su compartimento. Rellene el compartimento con abrillantador hasta el nivel MÁX y, a continuación, cierre el tapón. Tenga cuidado de no llenar en exceso el compartimiento del abrillantador y limpie cualquier líquido que se derrame.
Para cambiar el nivel del abrillantador, siga los pasos que se indican a continuación antes de encender el equipo:
- Mantenga pulsado el botón Programa.
- Encienda la máquina.
- Mantenga pulsado el botón del programa hasta que desaparezca "rA" de la pantalla. El ajuste del abrillantador depende de la dureza del agua establecida.
- La máquina mostrará el último ajuste.
- Establezca el nivel pulsando el botón Programa.
- Apague la máquina para guardar los ajustes.
- El ajuste de fábrica es "4".
Si los platos no se secan adecuadamente o presentan manchas, aumente el nivel. Si aparecen manchas azules, reduzca el nivel.
| Nivel Dosis de abrillantador | Indicador |
| 1 El abrillantador no se dispensa | Aparece "r1" en la pantalla. |
| 2 Se dispensa una dosis | Aparece "r2" en la pantalla. |
| 3 Se dispensan dos dosis | Aparece "r3" en la pantalla. |
| 4 Se dispensan 3 dosis | Aparece "r4" en la pantalla. |
| 5 Se dispensan 4 dosis | Aparece "r5" en la pantalla. |
5 CARGA DEL LAVAVAJILLAS
Para obtener mejores resultados, siga estos consejos de carga.
Si carga el lavavajillas de uso doméstico hasta la capacidad indicada por el fabricante, ahorrará energía y agua.
El preaclarado manual de la vajilla conduce a un mayor consumo de agua y energía y no es recomendable. Puede colocar tazas, vasos, copas, platos pequeños, tazones, etc. en la cesta superior. Procure que las copas largas no toquen unas con otras, pues podrían no permanecer quietas y sufrir daños.
Al colocar copas de tallo largo, apóyelas sobre el borde de la cesta o sobre la rejilla, y no sobre otras piezas de la vajilla.
Coloque todos los recipientes como tazas, vasos y ollas en el lavavajillas con la abertura hacia abajo, de lo contrario el agua puede acumularse en su interior.
Si hay una cesta de cubiertos en la máquina, se recomienda utilizar la rejilla de cubiertos para obtener un mejor resultado.
Coloque todos los objetos grandes (ollas, sartenes, tapas, platos, cuencos, etc.) y los muy sucios en la rejilla inferior.
Los platos y los cubiertos no deben colocarse uno encima del otro.
ADVERTENCIA: Asegúrese de no obstruir la rotación de los brazos aspersores.
ADVERTENCIA:Asegúrese de que después de cargar los platos pueda abrir el dispensador de detergente.
5.1 Recomendaciones
Elimine cualquier residuo grueso de los platos antes de colocarlos en la máquina. Ponga en marcha la máquina con carga completa.
No sobrecargue las bandejas ni coloque los platos en la cesta equivocada.
ADVERTENCIA: Para evitar cualquier posible lesión, coloque los cuchillos de mango largo y punta afilada con la parte afilada hacia abajo o en posición horizontal sobre las cestas.
Cesta superior
Soporte fijo
Los soportes de la cesta superior tienen dos posiciones: abierto (a) y cerrado (b). En los soportes se pueden colocar tazas para lavar. Sobre los soportes también se pueden colocar lateralmente tenedores, cuchillos y cucharas largos.
Cesta inferior
Artículos adecuados para lavavajillas
- Ceniza de cigarrillo, restos de velas, pulidor, pintura, sustancias químicas, materiales de aleación de hierro.
- Tenedores, cucharas y cuchillos con mangos de madera, hueso, marfil o recubiertos de nácar; artículos pegados, artículos manchados con sustancias químicas básicas o ácidas y abrasivos.
- Plásticos sensibles a la temperatura, cobre o recipientes recubiertos de estaño.
- Objetos de aluminio y plata.
- Algunos vasos delicados, porcelanas impresas con ornamentos; algunos artículos de cristal, cubiertos adheridos, vasos de cristal de plomo, tablas de corte, artículos de fibras sintéticas.
- Artículos absorbentes tales como esponjas y tapetes de cocina.
IMPORTANTE: En el futuro, adquiera
utensilios de cocina aptos para lavavajillas.
Nota importante para laboratorios de pruebas
Para información importante necesaria para las pruebas según las normativas EN y una copia digital del manual, envíe el nombre de modelo y el número de serie a la siguiente dirección:
dishwasher@standardtest.info
6 TABLA DE PROGRAMAS
| P1 P2 P3 P4 P5 | |||||
| Nombre del programa: | Rápido 30' Eco Super 50' | Intensivo 65 °C Higiene 70 °C | |||
| Tipo de suciedad: | Adecuado para lavado rápido y vajillas con poca suciedad. | Programa estándar para uso diario con bajo consumo de energía y agua. | Adecuado para vajilla con suciedad normal de uso diario con un programa más rápido. | Adecuado para vajilla muy sucia. | Adecuado para vajillas muy sucias que requiere un lavado higiénico. |
| Nivel de suciedad: | Bajo Medio Medio | Alto Alto | |||
| "Cantidad de detergente: A: 25 cm3 B: 15 cm3" | A A A A A | ||||
| Duración del programa (h:min) | 00:30 03:25 00:50 | 01:57 02:07 | |||
| Consumo de energía eléctrica (kWh/ciclo): | 0.740 0.923 1.100 | 1.700 1.900 | |||
| Consumo de agua (litros/ciclo): | 12.4 12.0 12.0 17 | 2 16.0 | |||
- La duración del programa puede cambiar de acuerdo a la cantidad de vajilla, temperatura del agua, temperatura ambiente y las funciones adicionales seleccionadas.
- Los valores proporcionados para los programas que no sean el programa Eco solo son indicativos.
- El programa Eco es adecuado para limpiar vajillas normalmente sucias, cuyo programa es el más eficiente en cuanto a consumo combinado de energía y agua, y que se utiliza para evaluar el cumplimiento de la legislación de la UE en materia de ecodiseño.
- Lavar la vajilla en un lavavajillas de uso doméstico suele consumir menos energía y agua que el lavado manual cuando se utiliza el lavavajillas según las instrucciones del fabricante.
- Solo use detergente en polvo para los programas cortos.
- Los programas cortos no incluyen la fase de secado.
- Recomendamos dejar la puerta entreabierta una vez finalizado el ciclo de lavado para acelerar el secado.
- Puede acceder a la base de datos de productos donde se almacena la información del modelo escaneando el código QR de la etiqueta energética.
NOTA: De acuerdo con las regulaciones 1016/2010 y 1059/2010, los valores de consumo de energía del programa Eco pueden ser diferentes. Esta tabla se ajusta a los reglamentos 2019/2022 y 2017/2022.
7 PANEL DE CONTROL
- Botón de selección de programa
2.1. Indicador de programas - Botón de retardo
3.1. Indicador de retardo - Indicador de tiempo restante
- Botón de la tableta
5.1. Indicador de detergente en tabletas - Botón de Media Carga
6.1. Indicador de media carga - Botón de Inicio/Pausa
- Indicador del abrillantador
- Indicador de sal
- Indicadores de las fases de lavado
a- Indicador de fase de lavado
b- Indicador de fase de aclarado
c- Indicador de fase de secado
d- Indicador de fin de fase
1. Botón de Encendido/Apagado
Encienda la máquina pulsando el botón de encendido/apagado.
Si no pulsa ningún botón, la máquina se apagará automáticamente una vez transcurridos 15 minutos.
2. Botón de selección de programa
Seleccione el programa adecuado pulsando el botón de selección de programa. El indicador del programa seleccionado (2.1) se encenderá. Para conocer los detalles de los programas, consulte la sección Tabla de programas.
3. Botón de retardo
Puede retrasar el tiempo de inicio del programa de 1 a 2 hasta 24 horas presionando el botón de retardo antes de que el programa comience. Para activar el tiempo de inicio, pulse el botón Inicio/ Pausa (7). El indicador de retardo (3.1) estará encendido. Si desea cambiar el tiempo de retardo, primero pulse el botón de Inicio/Pausa (7) y luego el botón de retardo para seleccionar un nuevo tiempo de retardo. Para activar el nuevo tiempo de retardo, pulse el botón de Inicio/Pausa (7) de nuevo. Para cancelar la función, deberá seleccionar 0 horas pulsando el botón de retardo.
Si apaga la máquina después de seleccionar y activar el tiempo de retardo, el tiempo de retardo se cancelará.
4. Indicador de tiempo restante
El curso del programa se puede monitorizar mediante los indicadores de lavado, aclarado, secado, finalización (10) y mediante el indicador de tiempo restante.
5. Botón de la tableta
Pulse el botón de lavado con tableta para activar la función cuando use un detergente combinado que contenga sal y abrillantador. El indicador de detergente en tabletas (5.1) estará encendido.
6. Botón de Media Carga
Gracias a la función de media carga de la máquina, podrá acortar la duración de los programas que haya seleccionado y reducir el consumo de agua y energía usando la mitad de agua y electricidad. El indicador de media carga (6.1) estará encendido.
7. Botón de inicio/pausa
Pulse el botón de Inicio/Pausa para iniciar el programa seleccionado. El LED de lavado se encenderá y el indicador del tiempo restante mostrará la duración del programa. También indicará el tiempo restante durante el curso del programa. Si abre la puerta de su máquina cuando el programa está en marcha, la duración del programa se para y el indicador de la fase de lavado parpadeará.
8. Indicador del abrillantador
Cuando el nivel del abrillantador esté bajo, se encenderá el indicador de advertencia de falta de abrillantador y deberá rellenar el compartimiento del abrillantador.
9. Indicador de sal
Cuando no hay suficiente sal de ablandamiento, se encenderá el indicador de advertencia de falta de sal y deberá rellenar el compartimento de sal.
10. Indicadores de las fases de lavado
Puede seguir el curso del programa a través de los indicadores de las fases de lavado situados en el panel de control. Mientras el indicador de secado está encendido, la máquina se mantendrá en silencio durante unos 15-50 minutos con respecto al curso del programa que ha seleccionado.
• Lavado
- Aclarado
- Secado
• Fin
NOTA: El seguro para niños se activa y desactiva pulsando el botón de la tableta (5) durante 3 segundos. Cuando se active, todos las luces parpadearán y el indicador de tiempo restante (4) mostrará “CL” una vez. Una vez desactivado, todos los LED y “CL” parpadearán dos veces.
NOTA: Para guardar cualquier programa como favorito, pulse botones de Programa (2) y Retardo (3) a la vez. Para seleccionar el programa favorito, pulse el botón de Programa (2) durante 3 segundos.
NOTA: Si se ha utilizado una opción extra en el programa de lavado más reciente, esta opción permanecerá activa en el programa recién seleccionado hasta que se apague la máquina. Para cancelar esta opción en el nuevo programa de lavado seleccionado, pulse el botón de la opción correspondiente.
7.1 Modificar un programa
Si desea cambiar el programa cuando la máquina se encuentra en marcha.
Si desea cancelar un programa cuando está en marcha.
NOTA: No abra la puerta antes de que ograma finalice.
NOTA: Al final del programa de lavado, puede dejar la puerta de su máquina entreabierta para acelerar el secado.
NOTA: Si se abre la puerta o se pro duce un corte eléctrico durante el ciclo de lavprograma continuará cuando la “puerta se haya cerrado o se restablezca la corriente.
NOTA: El zumbador suena 5 veces cada uno en intervalos de 5 minutos (en 0, 5, 10 y 15 minutos) en total 4 veces diferentes al final del programa (según el modelo)
Control del zumbido (según el modelo)
Para cambiar el nivel de sonido del zumbido, siga los siguientes pasos:
- Abra la puerta y pulse los botones de Media carga (6) y Detergente en tabletas (5) al mismo tiempo durante 3 segundos.
- Una vez ajustado el sonido, se emitirá un zumbido largo y la máquina mostrará el último nivel ajustado, de "S0" a "S3".
- Para disminuir el nivel de sonido, pulse el botón de la Detergente en tabletas (5). Para aumentar el nivel de sonido, pulse el botón Media Carga (6).
- Para guardar el nivel de sonido seleccionado, apague la máquina.
El nivel "S0" significa que todas las voces están apagadas. El ajuste de fábrica es "S3".
Modo de ahorro de energía
Para activar o desactivar el modo de ahorro de energía, siga los siguientes pasos:
- Abra la puerta y pulse los botones de Programa (2) y Media Carga (6) al mismo tiempo durante 3 segundos.
-
Transcurridos los 3 segundos, la máquina mostrará la última configuración, "IL1" o "IL0".
-
Cuando se active el modo de ahorro de energía, se mostrará en la pantalla "IL1". En este modo, las luces interiores (si están disponibles) se apagarán 2 minutos después de que se abra la puerta, y la máquina se apagará automáticamente 15 minutos después de cualquier intervención para ahorrar energía.
-
Cuando se desactive el modo de ahorro de energía, se mostrará en la pantalla "IL0". Si el modo de ahorro de energía está desactivado, las luces interiores estarán encendidas mientras la puerta esté abierta, y la máquina siempre permanecerá encendida a menos que el usuario la apague.
-
Para guardar la configuración seleccionada, apague la máquina.
En el ajuste de fábrica, el modo de ahorro de energía estará activado.
8 LIMPIEZA Y MANTENIMIENTO
La limpieza del lavavajillas es importante para mantener la vida útil de la máquina Asegúrese de que el ajuste de ablandamiento de agua (si está disponible) se haya realizado correctamente y se utiliza la cantidad correcta de detergente para evitar la acumulación de cal. Rellene el compartimento de la sal cuando se encienda la luz del sensor de sal.
El aceite y la cal pueden acumularse en el lavavajillas con el tiempo. Si esto ocurre:
- Llene el compartimento de detergente pero no cargue ningún plato. Seleccione un programa que funcione a alta temperatura y deje el lavavajillas vacío. Si esta operación no limpia suficientemente su lavavajillas, utilice un agente limpiador diseñado para su uso con lavavajillas.
- Para prolongar la vida útil de su lavavajillas, limpie el aparato regularmente cada mes.
- Limpie las juntas de la puerta regularmente con un paño húmedo para eliminar cualquier residuo u objeto extraño acumulado.
8.1 Filtros
Limpie los filtros y los brazos pulverizadores al menos una vez a la semana. Si hay restos de comida u objetos extraños en los filtros gruesos y finos, retire los filtros y límpielos a fondo con agua.
a) Filtro micro b) Filtro grueso c) Filtro metálico
Para extraer y limpiar el conjunto de filtros, gírelo en sentido contrario a las agujas del reloj y extráigalo levantándolo hacia arriba (1). Saque el filtro grueso del filtro micro (2). Luego saque y retire el filtro metálico (3). Aclare el filtro con abundante agua hasta que quede libre de residuos. Vuelva a montar los filtros. Coloque de nuevo el conjunto de filtros y gírelo en el sentido de las agujas del reloj. (4).
- Nunca use el lavavajillas sin ningún filtro.
- La efectividad del lavado se reducirá si el filtro se coloca de manera incorrecta.
- El uso de unos filtros limpios son necesarios para el correcto funcionamiento de la máquina.
8.2 Brazos aspersores
Asegúrese de que los brazos aspersores no estén obstruidos y que no haya residuos de comida u objetos extraños pegados a los mismos. Si hay un atasco, retire los brazos aspersores y límpielos bajo el agua. Para extraer el brazo aspersor superior, afloje la tuerca que lo mantiene en su posición girándola en el sentido de las agujas del reloj y tirando de ella hacia abajo. Asegúrese de que la tuerca esté perfectamente apretada cuando vuelva a colocar el brazo aspersor superior.
8.3 Bomba de vaciado
Los grandes residuos de comida o los objetos extraños que no hayan recogido los filtros pueden bloquear la bomba de aguas residuales. El agua de aclarado estará entonces por encima del filtro.
Advertencia ¡Riesgo de cortes!
Al limpiar la bomba de aguas residuales, tenga cuidado de no cortarse con ningún trozo de vidrio roto o instrumento puntiagudo.
En ese caso:
-
En primer lugar, siempre desconecte el aparato de la red eléctrica.
-
Retire las cestas.
-
Quite los filtros.
-
Vacíe el agua, utilice una esponja en caso necesario.
-
Revise el área y retire cualquier objeto extraño.
-
Instale los filtros.
-
Vuelva a colocar las cestas.
9 RESOLUCIÓN DE PROBLEMAS
| FAULT CAUSA POSIBLE RESOLUCIÓN DE PROBLEMAS | ||
| El programa no se inicia. | El lavavajillas no está enchufado. Enchufe el lavavajillas. | |
| El lavavajillas no está encendido. | Encienda el lavavajillas pulsando el botón de encendido/apagado. | |
| Fusible fundido. Compruebe | los fusibles internos. | |
| El grifo de entrada de agua está cerrado. | Abra el grifo de entrada de agua. | |
| La puerta del lavavajillas está abierta. | Cierre la puerta del lavavajillas. | |
| La manguera de entrada de agua y los filtros de la máquina están obstruidos. | Compruebe la manguera de entrada de agua y los filtros de la máquina, y asegúrese de que no están obstruidos. | |
| Queda agua dentro de la máquina. | El tubo de desagüe está obstruido o torcido. | Compruebe la manguera de desagüe y límpielo o enderécelo. |
| Los filtros están obstruidos. Limpie | los filtros. | |
| El programa todavía no ha terminado. | Espere hasta que el programa haya finalizado. | |
| La máquina se detiene durante el lavado. | Fallo de alimentación. Compruebe la corriente. | |
| Fallo de entrada de agua. Compruebe el grifo del agua. | ||
| Se escuchan ruidos de movimiento y golpes durante una operación de lavado. | El brazo de rociado golpea los platos de la cesta inferior. | Mueva o retire los elementos que bloquean el brazos de rociado. |
| Quedan restos de suciedad en los platos. | Platos colocado incorrectamente, lo que impide que el agua rociada llegue a los platos afectados. | No sobrecargue las cestas. |
| Platos apoyados entre sí. | Coloque los platos como se indica en la sección de carga del lavavajillas. | |
| Detergente insuficiente. | Utilice la cantidad correcta de detergente, como se indica en la tabla de programas. | |
| Programa incorrecto seleccionado. | Utilice la información de la tabla de programas para seleccionar el adecuado. | |
| El brazo de rociado se ha obstruido con restos de alimentos. | Limpie los orificios de los brazos de rociado con objetos finos. | |
| Filtros o bomba de desagüe obstruida, o filtro mal colocado. | Compruebe que la manguera de desagüe y los filtros están correctamente colocados. | |
| FAULT CAUSA POSIBLE RESOLUCIÓN DE PROBLEMAS | ||
| Manchas blancas en los platos. | Detergente insuficiente. | Utilice la cantidad correcta de detergente, como se indica en la tabla de programas. |
| Ajuste de descalcificador de agua o dosis de abrillantador establecida en un nivel demasiado bajo. | Aumente el nivel de descalcificador de agua o dosis de abrillantador. | |
| Nivel alto de dureza del agua. | Aumente el nivel de descalcificador de agua y añada sal. | |
| El tapón del compartimento de sal no se ha cerrado bien. | Compruebe que el tapón del compartimento de sal se ha cerrado bien. | |
| Los platos no se secan. | No se seleccionó la opción de secado. | Seleccione un programa con una opción de secado. |
| La dosificación de abrillantador es demasiado baja. | Aumente el ajuste de dosis de abrillantador. | |
| Manchas de óxido sobre los platos. | La calidad del acero inoxidable de la vajilla es insuficiente. | Utilice únicamente juegos aptos para el lavavajillas. |
| Hay una gran cantidad de sal en el agua de lavado. | Ajuste el nivel de dureza del agua con ayuda de la tabla de dureza del agua. | |
| El tapón del compartimento de sal no se ha cerrado bien. | Compruebe que el tapón del compartimento de sal se ha cerrado bien. | |
| Demasiada sal vertida en el lavavajillas al llenarlo con sal. | Utilice un embudo al llenar de sal el compartimento para evitar su derramamiento. | |
| La toma a tierra es deficiente. Consulte a un electricista inmediatamente. | ||
| Queda detergente en el compartimento de detergente. | Se ha añadido detergente cuando el compartimento estaba mojado. | Asegúrese de que el compartimento de detergente está seco antes de utilizarlo. |
ADVERTENCIAS AUTOMÁTICAS DE FALLO Y QUÉ HACER
| CÓDIGO DEL PROBLEMA | POSIBLE ERROR LO QUE HAY QUE HACER |
| F5 | Agua insuficiente |
| F3 | Error de entrada continua de agua |
| F2 | El agua no se descarga |
| F8 | Error del calentador |
| F1 Desbordamiento | Desenchufe la máquina y cierre el grifo. |
| Póngase en contacto con el servicio técnico. | |
| FE Fallo de la tarjeta electrónica Póngase en contacto con el servicio técnico. | |
| F7 Sobrecalentamiento Póngase en contacto con el servicio técnico. | |
| F6 | Avería del sensor del calentador |
Los procedimientos de instalación y reparación deben siempre llevarlos a cabo un agente de servicio autorizado para evitar posibles riesgos. El fabricante no será responsable de los daños que puedan derivarse si los procedimientos son llevados a cabo por personas no autorizadas. Las reparaciones solo pueden llevarlas a cabo personal técnico. Si es necesario sustituir un componente, asegúrese de que solo se utilizan piezas originales.
Las reparaciones o los usos no adecuados de piezas no originales pueden causar daños importantes y poner al usuario en un riesgo considerable.
Puede encontrar la información de contacto del servicio de atención al cliente en la parte posterior de este documento.
Se pueden obtener piezas originales adecuadas para la función de acuerdo con el pedido de Ecodesign correspondiente del servicio de atención al cliente durante un periodo de al menos 10 años a partir de la fecha de en la que el electrodoméstico empezó a comercializarse dentro de área económica europea.
