MANUAL DE USUARIO VCIH53608VC VIKING

REGULADOR DE AIRE AUTOMÁTICO DE REPUESTO, CON TRANSFORMADOR E INTERRUPTOR DE PRESIÓN

Página 17

1. Una o más personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes, incluidos los códigos y las normas de construcción específicos de protección contra incendios.
2. Las pruebas de rendimiento validadas certificado para su uso con las campanas de BEST, Broan, y Broan Elite.
3. Esta unidad no está diseñada para suministrar aire de combustión para los electrodomésticos que queman combustible.
4. No conecte la unidad directamente a un electrodoméstico de combustión de ningún tipo.
5. Es necesario suficiente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades normativas locales.
6. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
7. Cuando realice la instalación, el servicio o la limpieza de la unidad, se recomienda que use gafas de seguridad y guantes.
8. En climas extremos, que incluyen tormentas de nieve, asegúrese de que el área de admisión para el conducto de aire exterior no esté bloqueada y que pueda suministrar una trayectoria despejada para que el aire exterior entre al sistema.
9. Al cortar o perforar a través de la pared o del cielo raso, no dañe el cableado eléctrico ni otros servicios ocultos.
10. Al crear muescas o al perforar la estructura, lo cual incluye apoyos para el piso, vigas y montantes de pared, cumpla con las limitaciones de los códigos y del fabricante respecto a las modificaciones permitidas sobre estos miembros estructurales.
11. Esta unidad está diseñada para instalarse dentro de la casa en un sitio protegido contra la humedad.
12. Esta unidad debe estar en un sitio accesible que permita la inspección de la misma.
13. Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en este documento.
14. Cuando la legislación federal, provincial o estatal incluya requisitos más estrictos de instalación o de certificación, los requisitos ya mencionados prevalecen sobre los de este documento, y el instalador acepta cumplir con ellos a sus propias expensas.

PRECAUCIÓN

1. No sitúe la entrada de aire exterior cerca de materiales peligrosos o explosivos.
2. La unidad no deberá instalarse de tal manera que introduzca aire de entresuelos, cocheras, áticos, unidades de vivienda adyacentes u otros sitios dentro de la estructura del edificio. La unidad deberá instalarse de tal manera que introduzca el aire directo del exterior.
3. No tienda el conducto de aire exterior directamente arriba o más cerca de 2 pies (60 cm) de cualquier caldera o su pleno de suministro, calentador u otro aparato que genere calor.
4. Cualquier conducto que se utilice en conjunto con el regulador se debe instalar cumpliendo con todos los códigos locales y nacionales que correspondan.
5. No haga funcionar el regulador para que introduzca aire fresco hasta que todos los filtros del sistema, incluyendo el filtro del sistema de conductos centrales, se hayan instalado según el diseño del sistema.
6. Lea la etiqueta de especificaciones de la unidad que tiene el producto para ver información y requisitos adicionales.
7. La entrada de aire exterior, los conductos y los filtros del regulador se deben inspeccionar y mantener con regularidad.
8. Aíslé el conducto y el regulador para prevenir la acumulación de condensación en climas fríos. Se recomiendan barreras de vapor a ambos lados del aislamiento.

PLANEACIÓN DE LA INSTALACIÓN

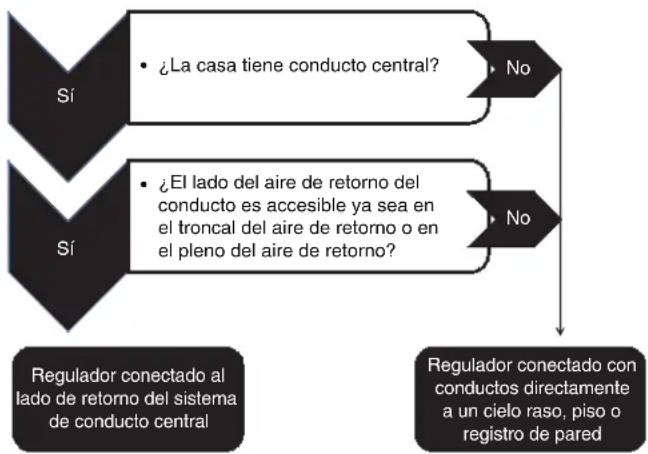

La planeación de la instalación requiere primero que seleccione el criterio de instalación más adecuado. El siguiente cuadro ofrece sugerencias del criterio de instalación más eficaz considerando algunos factores importantes. A continuación se indican más detalles sobre los dos tipos principales de instalación.

UBICACIÓN DE LA ENTRADA DEL AIRE EXTERIOR

El diseño y el sitio adecuados de la ubicación de la entrada de aire exterior son vitales para garantizar que el regulador pueda suministrar de manera segura y confiable una abertura para que entre el aire fresco a la casa. Se deben cumplir los siguientes requisitos para la ubicación de la entrada del aire exterior:

• La entrada de aire exterior se encuentra a un mínimo de 10 pies (3 m) de las ventilaciones de los electrodomésticos de combustión, chimeneas, tiros de plomería y ventilaciones de extracción del baño o la cocina. Si los códigos locales tienen requisitos de separación más estrictos, deberán ser aplicados.
• La entrada de aire exterior se coloca a suficiente altura del rasante para prevenir que sea bloqueada por nieve u otros residuos como hojas, y a un mínimo de 1 pie (30 cm) por arriba del rasante.
• El regulador de aire de repuesto no debe extraer aire de entresuelos, cocheras, áticos, unidades de vivienda adyacentes o cualquier parte cerrada del edificio. El regulador debe instalarse para tomar aire directamente del exterior.

PROTECCIÓN PARA LA ABERTURA DE LA ENTRADA DEL AIRE EXTERIOR

Debido a que el regulador, en conjunto con la tapa del extremo y el conducto de aire exterior instalados en el regulador, permitirá que entre aire exterior al entorno interior, es importante cumplir con los siguientes requisitos:

• Las tapas para pared de entrada de aire fresco necesidad mallas para pájaros como protección para impedir la entrada de animales y desperdicios del exterior. Limpie las mallas con frecuencia y no las quite.
• Si se usa una malla para pájaros diferente a la malla protectora, debe cubrir toda la abertura del conducto de aire exterior. La malla también debe tener aberturas de por lo menos 14 pulg. (6 mm), pero no mayores de 12 pulg. (13 mm).
• La abertura de entrada de aire exterior debe cumplir con las disposiciones de los códigos locales para proteger las aberturas en las paredes exteriores, incluyendo pasos para prevenir que entre humedad alrededor de la abertura.

Tome en cuenta que la malla sobre la abertura de aire exterior no es un filtro. Está diseñada para prevenir la entrada de hojas, animales o desperdicios al conducto de aire exterior. Es necesario contar flujo hacia abajo con un filtro para extraer polen, polvo y otras partículas transportadas por el aire. Las posibles ubicaciones del filtro se muestran más abajo, en la sección de Instalaciones típicas.

REQUISITOS MÍNIMOS DE LA TEMPERATURA DEL AIRE DE RETORNO

Los fabricantes del equipo HVAC pueden tener requisitos mínimos para la temperatura del aire en el pleno de aire de retorno. La introducción de aire exterior al lado de retorno el sistema de conductos centrales puede afectar esta temperatura. El instalador debe ajustar tanto el tamaño del conducto de aire exterior como la ubicación de su conexión al lado de retorno del sistema de conductos centrales, de tal manera que se cumplan los requisitos de temperatura mínima del aire bajo condiciones de diseño.

LO QUE SE INCLUYE EN EL PAQUETE

• Regulador motorizado
• Transformador
• Conjunto del interruptor de presión, que incluye:
• Interruptor de presión
• Sonda
• Tubo de PVC de 12 pulg. (30 cm) y ¼ pulg. (6 mm) de D.I.
• Empaque
• (6) Tornillos para chapa metálica

HERRAMIENTAS REQUERIDAS

• Dado de ¼ pulg.
• Destornillador plano o Phillips
• Broca para taladro de 3/8 pulg.
• Cinta para conductos
• Cable de bajo voltaje (2 conductores)
• (2) Terminales con paleta hembra de ¼ de pulg.
• Tuercas para cable

INSTALACIONES TÍPICAS

Las instalaciones van a variar de acuerdo con la ubicación de la casa donde se instale la unidad y del modelo de regulador que se use. Utilice las siguientes ilustraciones y notas como guía para su propia instalación. Siempre cumpla con los requisitos de los códigos locales y, en cualquier caso donde alguno de los detalles que se muestran a continuación tenga conflicto con los códigos locales, se aplicará la disposición del código local.

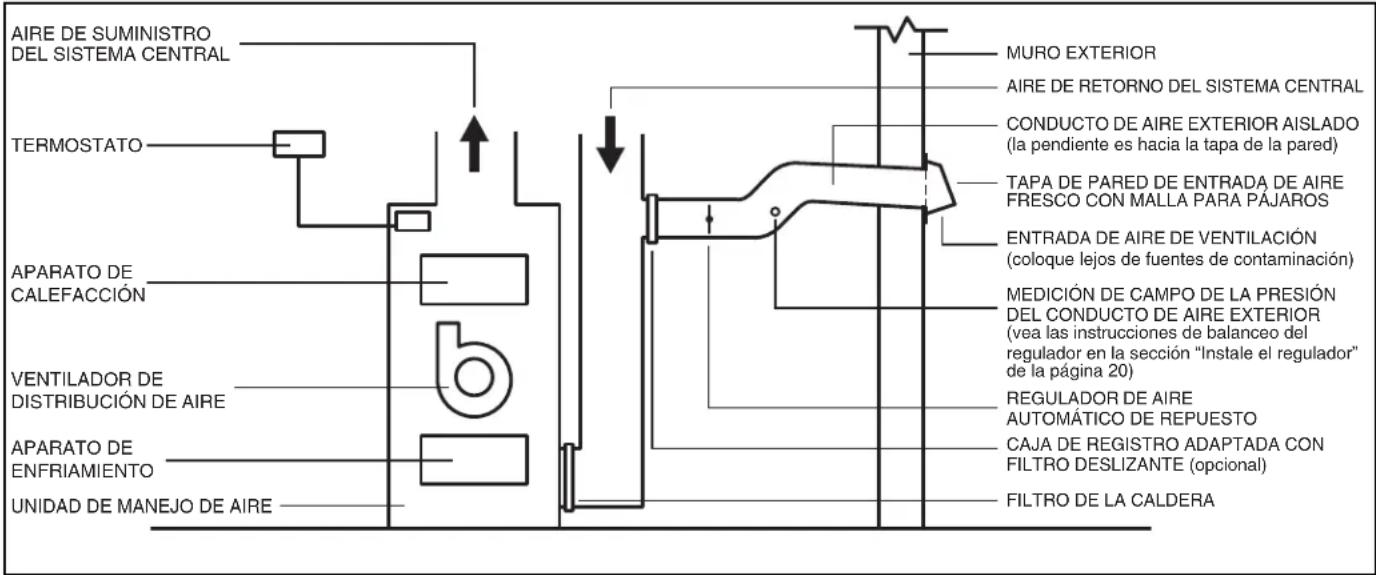

AIRE DE SUMINISTRO DEL SISTEMA CENTRAL TERMOSTATO APARATO DE CALEFACCION VENTILADOR DE DISTRIBUCIÓN DE AIRE APARATO DE ENFRIAMIENTO UNIDAD DE MANEJO DE AIRE MURO EXTERIOR AIRE DE RETORNO DEL SISTEMA CENTRAL CONDUCTO DE AIRE EXTERIOR AISLADO (la pendiente es hacia la tapa de la pared) TAPA DE PARED DE ENTRADA DE AIRE FRESCO CON MALLA PARA PAJAROS ENTRADA DE AIRE DE VENTILACIÓN (coloque lejos de fuentes de contaminación) MEDICIÓN DE CAMPO DE LA PRESIÓN DEL CONDUCTO DE AIRE EXTERIOR (vea las instrucciones de balanceo del regulador en la sección "Instale el regulador" de la página 20) REGULADOR DE AIRE AUTOMÁTICO DE REPUESTO CAJA DE REGISTRO ADAPTADA CON FILTRO DESLIZANTE (opcional) FILTRO DE LA CALDERA

Regulador conectado al lado de retorno del sistema de conducto central.

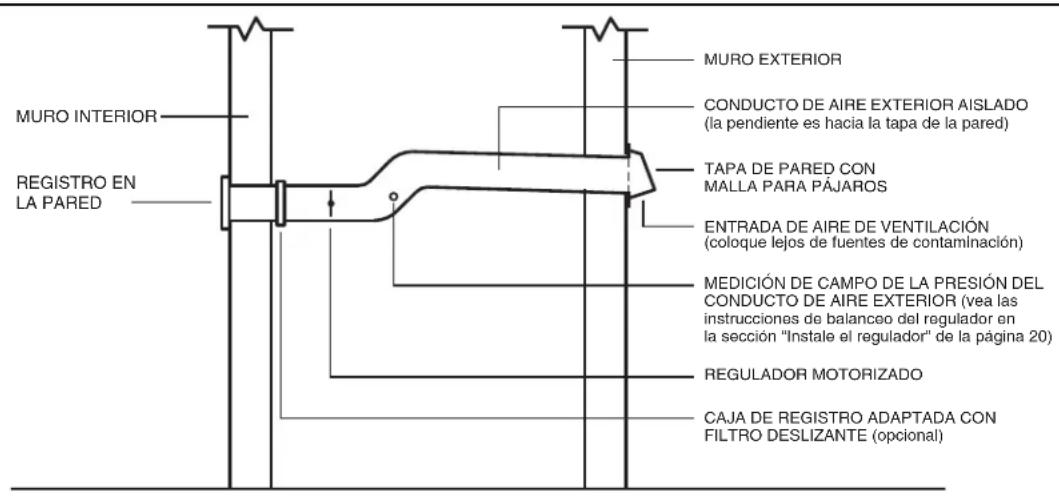

MURO INTERIOR REGISTRO EN LA PARED MURO EXTERIOR CONDUCTO DE AIRE EXTERIOR AISLADO (la pendiente es hacia la tapa de la pared) TAPA DE PARED CON MALLA PARA PÁJAROS ENTRADA DE AIRE DE VENTILACIÓN (coloque lejos de fuentes de contaminación) MEDICIÓN DE CAMPO DE LA PRESIÓN DEL CONDUCTO DE AIRE EXTERIOR (vea las instrucciones de balanceo del regulador en la sección "Instale el regulador" de la página 20) REGULADOR MOTORIZADO CAJA DE REGISTRO ADAPTADA CON FILTRO DESLIZANTE (opcional)

Regulador conectado con conductos de aire exterior directamente a un cielo raso, piso o registro de pared.

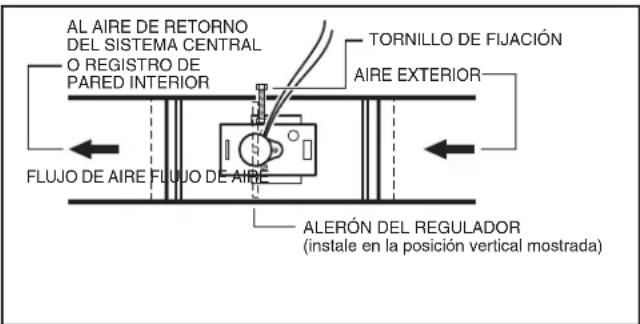

INSTALE EL REGULADOR

AL AIRE DE RETORNO DEL SISTEMA CENTRAL O REGISTRO DE PARED INTERIOR TORNILLO DE FIJACIÓN AIRE EXTERIOR FLUJO DE AIRE FLUJO DE AIRE ALERÓN DEL REGULADOR (instale en la posición vertical mostrada)

Instale el regulador como se ilustra. Asegúrese de que el alerón se encuentre en posición vertical cuando se cierre y que la electricidad esté desconectada. Se puede usar el tornillo de fijación para ajustar la abertura del regulador, con lo cual se balancea la presión de aire interior y exterior cuando la campana extrae aire a alta velocidad.

FUNCIONAMIENTO DEL INTERRUPTOR DE PRESIÓN

El interruptor de presión está diseñado para funcionar cuando la presión estática aumenta a 0.05 pulg. Ps o más. Podría no funcionar a bajas velocidades, ya que la presión está por debajo de este límite.

MÚLTIPLES REGULADORES

Tal vez se requiera más de un regulador para equilibrar el sistema. Consulte los códigos de construcción locales. Amortiguadores múltiples pueden ser agrupados junto con el interruptor de presión y un transformador de uno - por un máximo de tres amortiguadores.

INSTALACIÓN DEL INTERRUPTOR DE PRESIÓN Y SONDA

Para que la sonda y el interruptor de presión funcionen con eficacia, la tapa para techo o pared debe tener un regulador cargado por resorte.

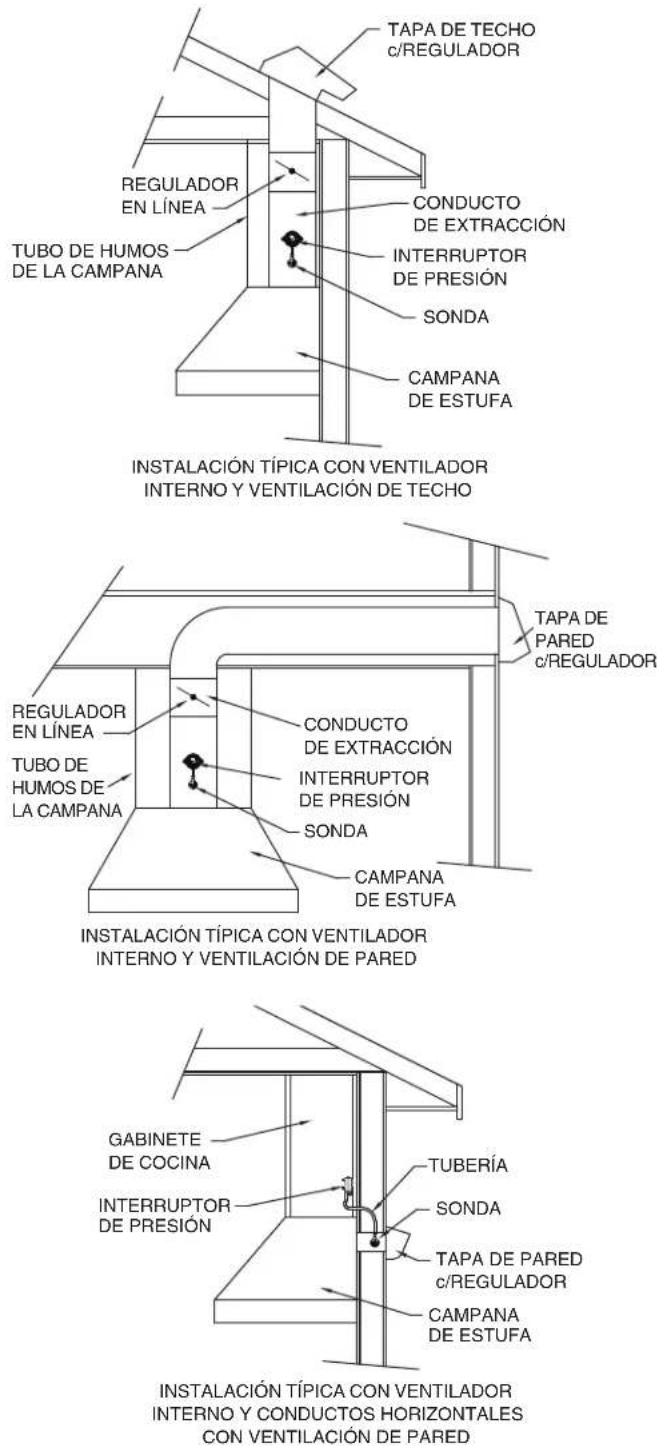

UBICACIÓN DE LA SONDA Y DEL INTERRUPTOR DE PRESIÓN

La sonda debe montarse entre el regulador de la campana y la tapa de pared, tapa de techo, ventilador en línea o ventilador externo. Coloque la sonda tan cerca como sea posible de la salida de la campana, pero asegúrese de no afectar el funcionamiento del regulador de la campana.

El interruptor de presión debe colocarse de tal manera que sea accesible para cualquier servicio en el futuro. El interruptor no puede montarse a más de 72 pulg. (1.83 m) de la sonda. Si se requieren tubos más largos de los suministrados, compre tubos de PVC de ¼ pulg. de D.I. con un proveedor de la localidad. Consulte las ilustraciones siguientes para ver posibles escenarios de instalación.

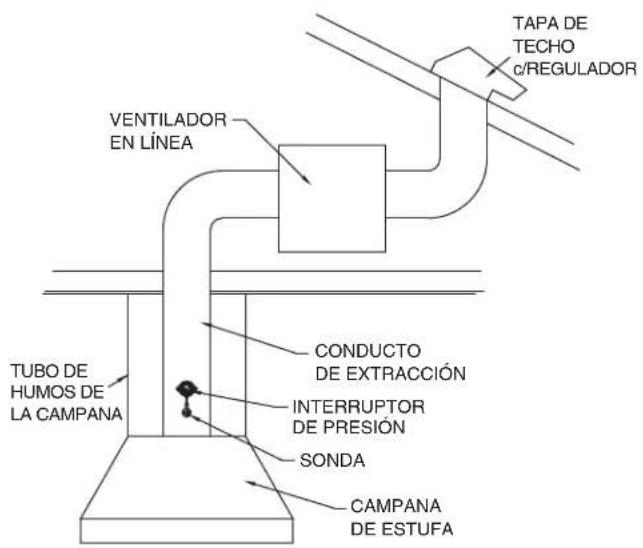

TAPA DE TECHO c/REGULADOR VENTILADOR EN LÍNEA TUBO DE HUMOS DE LA CAMPAÑA CONDUCTO DE EXTRACCIÓN INTERRUPTOR DE PRESIÓN SONDA CAMPAÑA DE ESTUFA

INSTALACIÓN TÍPICA CON VENTILADOR EN LÍNEA

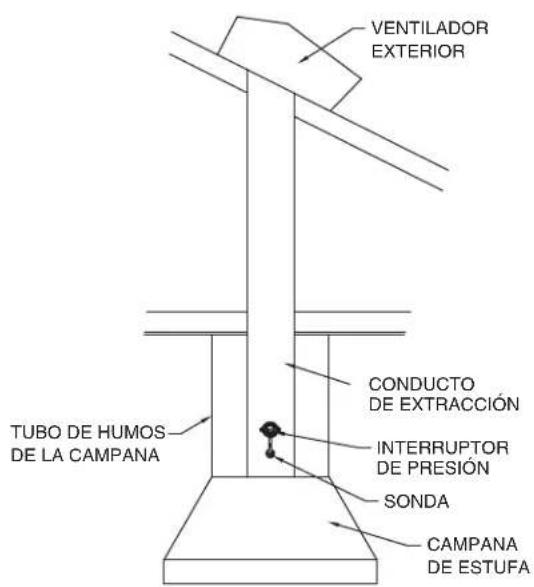

VENTILADOR EXTERIOR TUBO DE HUMOS DE LA CAMPAÑA CONDUCTO DE EXTRACCIÓN INTERRUPTOR DE PRESIÓN SONDA CAMPAÑA DE ESTUFA

INSTALACIÓN TÍPICA CON VENTILADOR EXTERIOR

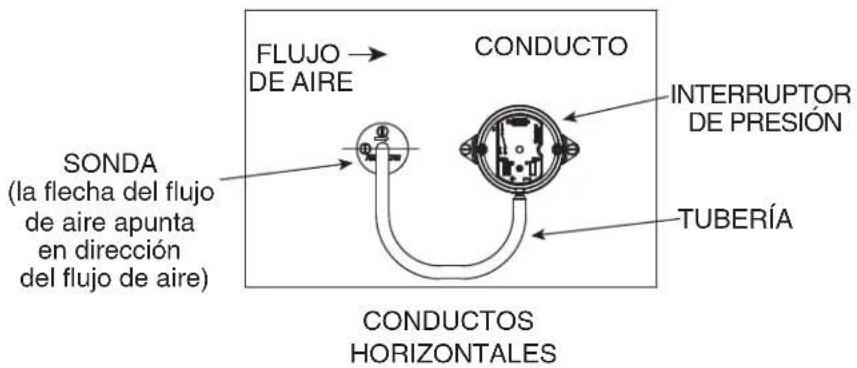

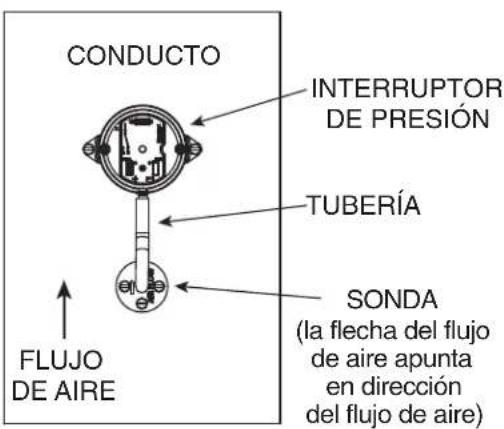

POSICIONES DE MONTAJE DE LA SONDA Y EL INTERRUPTOR DE PRESIÓN

CONDUCTO INTERRUPTOR DE PRESIÓN TUBERÍA SONDA (la flecha del flujo de aire apunta en dirección del flujo de aire) FLUJO DE AIRE

CONDUCTOS VERTICALES

FLUJO DE AIRE CONDUCTO INTERRUPTOR DE PRESIÓN SONDA (la flecha del flujo de aire apunta en dirección del flujo de aire) TUBERÍA CONDUCTOS HORIZONTALES

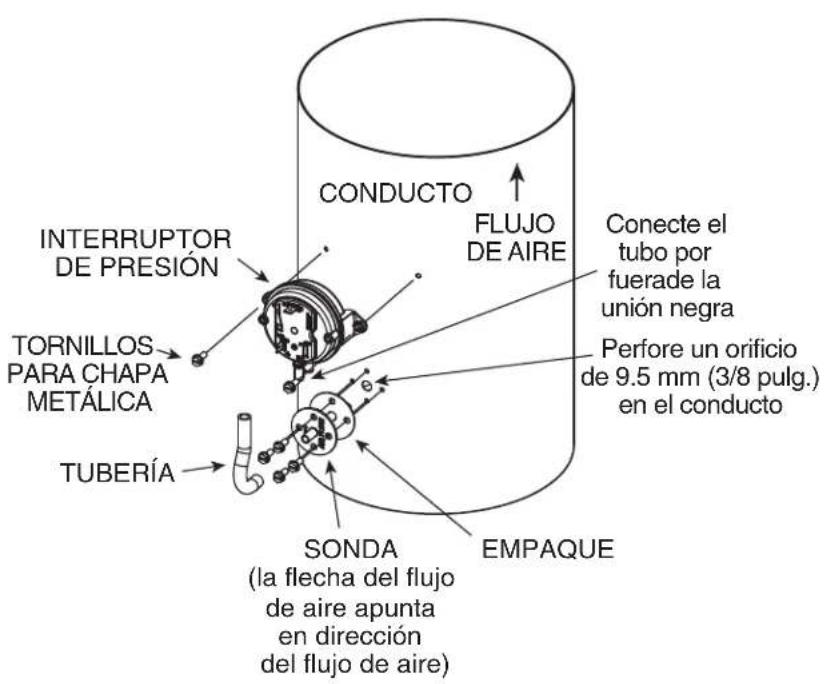

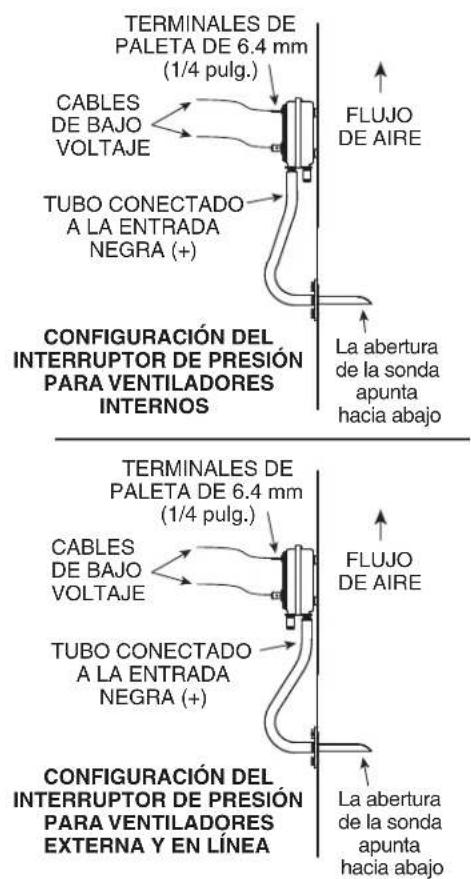

MONTE LA SONDA Y EL INTERRUPTOR DE PRESIÓN

CONDUCTO INTERRUPTOR DE PRESIÓN TORNILLOS PARA CHAPA METÁLICA TUBERÍA FLUJO DE AIRE Conecte el tubo por fuerade la unión negra Perfore un orificio de 9.5 mm (3/8 pulg.) en el conducto SONDA (la flecha del flujo de aire apunta en dirección del flujo de aire) EMPAQUE

TERMINALES DE PALETA DE 6.4 mm (1/4 pulg.) CABLES DE Bajo VOLTAJE TUBO CONECTADO A LA ENTRADA NEGRA (+) FLUJO DE AIRE CONFIGURACIÓN DEL INTERRUPTOR DE PRESIÓN PARA VENTILADORES INTERNOS La abertura de la sonda apunta hacia abajo TERMINALES DE PALETA DE 6.4 mm (1/4 pulg.) CABLES DE Bajo VOLTAJE TUBO CONECTADO A LA ENTRADA NEGRA (+) FLUJO DE AIRE CONFIGURACIÓN DEL INTERRUPTOR DE PRESIÓN PARA VENTILADORES EXTERNA Y EN LÍNEA La abertura de la sonda apunta hacia abajo

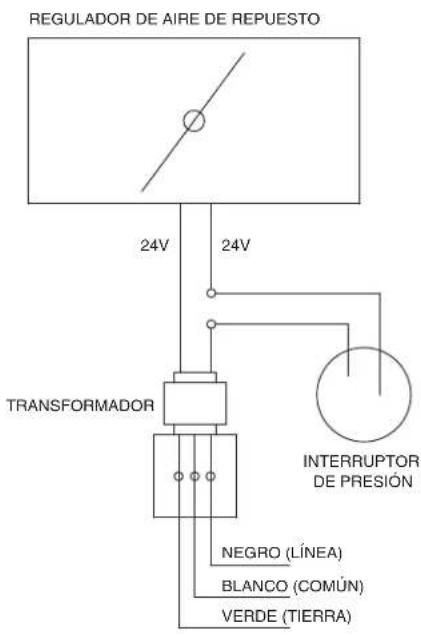

CABLEADO DEL SISTEMA

Cablee el sistema como se ilustra.

REGULADOR DE AIRE DE REPUESTO 24V 24V TRANSFORMADOR INTERRUPTOR DE PRESIÓN NEGRO (LÍNEA) BLANCO (COMÚN) VERDE (TIERRA)

DIAGRAMA DE CABLEADO UN REGULADOR

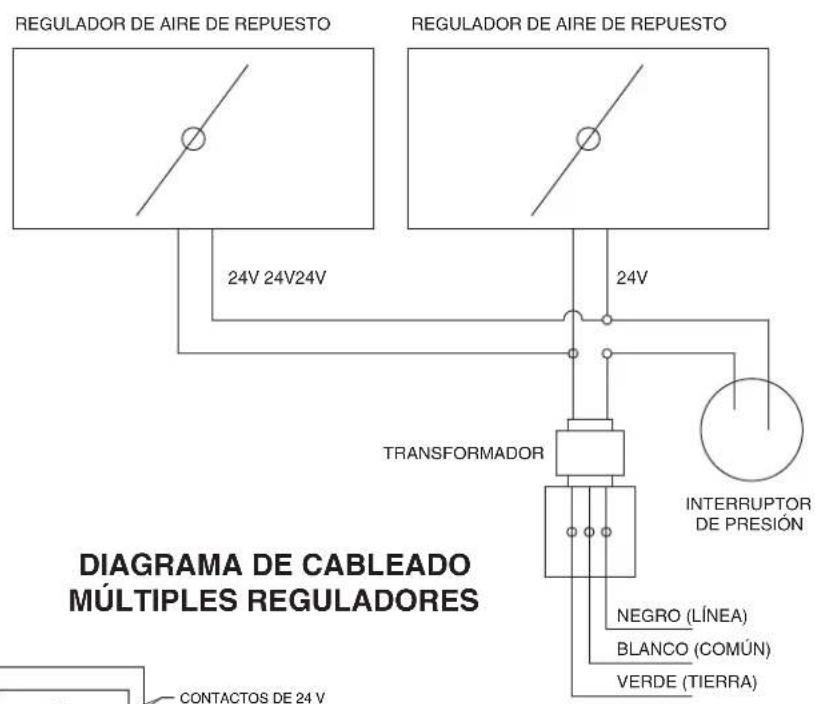

REGULADOR DE AIRE DE REPUESTO 24V 24V24V REGULADOR DE AIRE DE REPUESTO TRANSFORMADOR INTERRUPTOR DE PRESIÓN NEGRO (LÍNEA) BLANCO (COMÚN) VERDE (TIERRA) CONTACTOS DE 24 V DIAGRAMA DE CABLEADO MÚLTIPLES REGULADORES

CONTACTOS DE 24 V 340° 300°

CABLEADO DEL TRANSFORMADOR

PRUEBA DEL SISTEMA

Una vez que tenga instalado el regulador, el interruptor de presión y la sonda, encienda la campana en alta velocidad y confirme que se abre el regulador. Apague la campana y compruebe que se cierra el regulador. Un contratista calificado en HVAC también debe asegurarse la operación adecuada y la ventilación de todo el equipo de combustión en la casa.

DISPARO EN FALSO

Bajo ciertas condiciones extremas podría haber el disparo en falso del regulador (se abre cuando el ventilador de la campana está apagado). Si se encuentra un disparo en falso, coloque un regulador contratiro en línea (no incluye) entre la sonda y la tapa de techo o de pared.

MANTENIMIENTO

Es necesario realizar mantenimiento con regularidad para garantizar la operación adecuada del sistema del regulador. De no realizar dicho procedimiento de rutina se podría poner en riesgo la capacidad del regulador de introducir aire fresco hacia la casa. El mantenimiento regular debe incluir las siguientes actividades:

• Limpie la malla para pájaros exterior para asegurar que esté libre de residuos y abierta para permitir que entre el aire fresco.
• Limpie o reemplace los filtros interiores que sirven para filtrar el aire fresco antes de que entre en la casa.
• Mantenga una abertura sin obstrucciones de la tapa del extremo al exterior, lo cual significa prevenir la acumulación de nieve, hojas o vegetación en dicha tapa.
• Durante el mantenimiento regular del HVAC, pida al contratista mecánico que inspeccione la operación adecuada del sistema del regulador.

PREGUNTAS FRECUENTES

1. ¿Qué hace el regulador de aire automático de repuesto?

El regulador de aire automático de repuesto (el "regulador") proporciona una trayectoria para que el aire fresco entre a una casa desde el exterior cuando funciona un dispositivo de extracción compatible. El regulador se abre cuando funciona una campana, con lo cual se genera un punto conocido y controlado para que entre el aire fresco a la casa mientras se extrae el aire del edificio mediante la campana.

Al funcionar de esta manera, el regulador brinda dos beneficios clave para la casa:

• Facilita el intercambio de aire entre el interior y el exterior, ayudando para permitir que el aire fresco hacia la casa reemplace el aire que se extrae de la casa.
• Al permitir aire fresco hacia el edificio cuando se enciende un dispositivo de extracción compatible, el regulador ayuda a evitar las condiciones de presión negativa dentro de la casa que pueden interferir con la operación adecuada del equipo de combustión de la casa.

En general, el regulador permite que sus dispositivos de extracción realicen su función con más eficacia y sin interferir con la operación adecuada de los demás sistemas de la casa.

2. ¿Suministra el "regulador" aire de combustión para aparatos de combustión como un calentador de agua o una caldera?

No. El regulador ayuda a reemplazar el aire que se extrae mediante una campana compatible. Pero NO ayuda a reemplazar el aire que se extrae del interior mediante un aparato de combustión como un calentador de agua de gas natural, y no debe confiar en que realizará esta función. Una razón importante para esta restricción es que el regulador se abre solamente cuando funciona la campana que tiene conectada. Así que no hay garantía de que el regulador se abra cuando funcionen otros electrodomésticos, como un calentador de agua. Se deben suministrar otros medios para garantizar el aire de combustión adecuado para estos aparatos.

3. ¿Cómo sé si necesito aire de repuesto para mi campana?

En algunos casos el código local para edificios le puede indicar si es necesario el aire de repuesto. Por ejemplo, algunos códigos especifican que las campanas extraerán flujos de 300 pies cúbicos por minuto (CFM) o superiores si se necesita que un sistema mecánico introduzca aire de repuesto.

En otros casos, es deseable contar con aire de repuesto para una campana, sin importar si lo requiere el código o no. Esto es cierto particularmente para:

• Campanas de mayor tamaño (superiores a 300 cfm).
• Casas que están bien selladas en cuanto al aire, de tal modo que el aire exterior no encuentra el camino fácilmente hacia la casa por las grietas para reemplazar el aire que se extrae.
• Casas con aparatos de combustión ventilados a la atmósfera (es decir, un calentador de agua o una chimenea con tiro natural) que son más susceptibles para mejorar la ventilación si la despresurización ocurre en la casa.

Se aconseja el aire de repuesto en casas con cualquiera de estos factores. Yen casas con más de una de estas condiciones se aconseja encarecidamente el aire de repuesto para la campana.

4. ¿Cuáles son los beneficios de suministrar aire de repuesto para reemplazar el aire que se extrae de la casa mediante una campana?

Las campanas están diseñadas para extraer contaminantes como olores de cocinado o humedad en la fuente, de tal manera que no perduren en la casa. Debido a que estos ventiladores extraen el aire de la casa, es necesario reemplazar este aire con aire “nuevo” del exterior. Normalmente, este aire de repuesto entra a la casa a través de grietas y orificios en la “armazón” del edificio. Pero las casas modernas están mucho más selladas para el aire, así que no hay tantas grietas y aberturas. Además, algunos ventiladores de extracción, como los de las campanas, extraen mucho más aire del que se puede reemplazar a través de las grietas normales de la armazón del edificio.

Al suministrar una abertura diseñada intencionalmente para que el aire fresco reemplace el aire extraído por la campana, resultan varios beneficios importantes:

• El aire de repuesto que entra a la casa llega a un punto conocido, donde también se filtra.
• Se previenen las condiciones de presión negativa, que también podrían surgir si el aire se extrae de una casa sin que se reemplace con aire fresco nuevo.
• Los contaminantes se extraen con más eficacia de la casa mientras que el aire fresco de repuesto se atrae hacia la casa, mejorando la ventilación.

5. ¿Requiere la noma ASHRAE 62.2-2007 "Calidad de la ventilación y del aire en interiores en edificios residenciales de baja elevación" el uso de un regulador de aire de repuesto?

La norma ASHRAE 62.2-2007 no requiere específicamente reguladores de aire de repuesto. En algunas circunstancias limitadas, esta norma requiere que se limiten los flujos de extracción netos de una casa. Por ejemplo la sección 6.4 de la norma limita el flujo de extracción neto de los dos aparatos de extracción más grandes de la casa si ésta tiene aparatos que queman combustible sólido o se ventean con la atmósfera y que estén situados dentro del límite de presión de la casa. Esta norma está disponible en www.ashrae.org.

6. ¿Puedo usar el regulador de aire automático de repuesto con otros equipos en mi casa?

No. El regulador está diseñado para uso con campanas.

7. ¿Cuáles son las diferentes maneras en que se puede instalar el regulador en mi casa?

La manera más usual de instalar el regulador es conectarlo al sistema de conductos centrales de la casa. En esta aplicación, el aire fresco exterior entra a la casa a través del regulador y luego se encamina y se distribuye a través de los conductos de la casa. Puede encontrar más información sobre este criterio de aplicación en la Guía de aplicación del regulador de aire automático de repuesto Broan o en nuestro sitio Web: www.broan.com.

8. ¿Qué pasa si mi casa no tiene conductos?

Las casas sin conductos pueden utilizar el regulador para ayudar a reemplazar el aire que se extrae de la casa mediante la campana.

9. ¿Qué pasa después de un corte de energía?

El sistema del regulador y los dispositivos de extracción relacionados no perderán sus ajustes después de un corte de energía. Así que el sistema reanudará su operación normal después de un corte de energía, con base en los ajustes que usó antes del corte.
