EH509AC - Calefacción Vonroc - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiador eléctrico soplante cerámico
Marca	Vonroc
Modelo	EH509AC
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	3000 W
Potencia mínima (calefacción ligera)	2000 W
Potencia del ventilador solo	30 W
Clase de protección	Clase II (doble aislamiento)
Índice de protección	IP20
Capacidad de calefacción recomendada	30 m²
Peso	3,1 kg
Longitud del cable de alimentación	1,6 m
Termostato	Sí, mecánico con parada automática a 70°C
Modos de funcionamiento	Ventilador solo, calefacción ligera (2000 W), calefacción fuerte (3000 W)
Seguridad antivuelco	Sí, parada automática en caso de vuelco
Protección contra sobrecalentamiento	Sí, termostato de seguridad y corte térmico
Uso previsto	Interior, habitaciones cerradas bien aisladas o uso ocasional
Mantenimiento y limpieza	Paño seco o aspiradora; no usar disolventes
Garantía	Según la legislación vigente, contactar a VONROC
Piezas de repuesto y reparabilidad	Contactar a VONROC o a un reparador autorizado

Preguntas frecuentes - EH509AC Vonroc

¿Cuál es la potencia de este radiador Vonroc EH509AC?

La potencia nominal es de 3000 W. Ofrece dos niveles de calefacción: 2000 W (modo ligero) y 3000 W (modo fuerte), así como un modo ventilador solo (30 W).

¿Puedo usar este radiador en un baño?

No, el aparato tiene clasificación IP20 y no debe usarse en entornos húmedos como un baño, una ducha o cerca de una piscina.

¿Cómo limpiar el radiador Vonroc EH509AC?

Antes de limpiarlo, desenchufe el aparato y déjelo enfriar completamente. Use un paño seco o una aspiradora. Nunca use agua ni disolventes (gasolina, acetato, etc.).

¿Qué hacer si el aparato no calienta pero el ventilador funciona?

Verifique que el botón de función esté ajustado en una posición de calefacción (ligera o fuerte). Si el termostato está activado, gírelo suavemente hasta escuchar un clic. Si el problema persiste, espere 10 minutos para que la protección contra sobrecalentamiento se reinicie.

¿Este radiador es adecuado para calentar una habitación de 30 m²?

Sí, la capacidad de calefacción recomendada es de 30 m², siempre que la habitación esté bien aislada o para uso ocasional.

¿Cómo ajustar la temperatura deseada?

Gire el mando del termostato a la posición máxima, luego espere a que la habitación alcance la temperatura deseada. Después, gire lentamente el mando en sentido contrario hasta escuchar un clic y que el indicador se apague. El aparato mantiene la temperatura automáticamente.

¿Hay riesgo de sobrecalentamiento?

El aparato está equipado con una protección contra sobrecalentamiento con un termostato de seguridad y un corte térmico. Si se detecta una temperatura excesiva, el aparato se apaga automáticamente. Nunca cubra el aparato.

¿Puedo usar un alargador con este radiador?

Sí, pero use un alargador homologado de sección mínima de 1,5 mm² y extiéndalo completamente. Evite alargadores demasiado largos.

¿Cómo guardar el radiador después de usarlo?

Deje que el aparato se enfríe completamente en modo ventilador, luego apáguelo y desenchúfelo. Nunca enrolle el cable alrededor del aparato. Guárdelo en un lugar seco y libre de polvo.

¿Cuál es la garantía de este producto Vonroc?

La garantía cubre defectos de piezas y mano de obra según el plazo legal vigente a partir de la fecha de compra. Contacte directamente a VONROC para cualquier reclamo. La garantía no cubre el desgaste normal, el uso abusivo o las reparaciones no autorizadas.

MANUAL DE USUARIO EH509AC Vonroc

ES Traducción del manual original

Este producto solo es apto para espacios correctamente aislados o para uso ocasional.

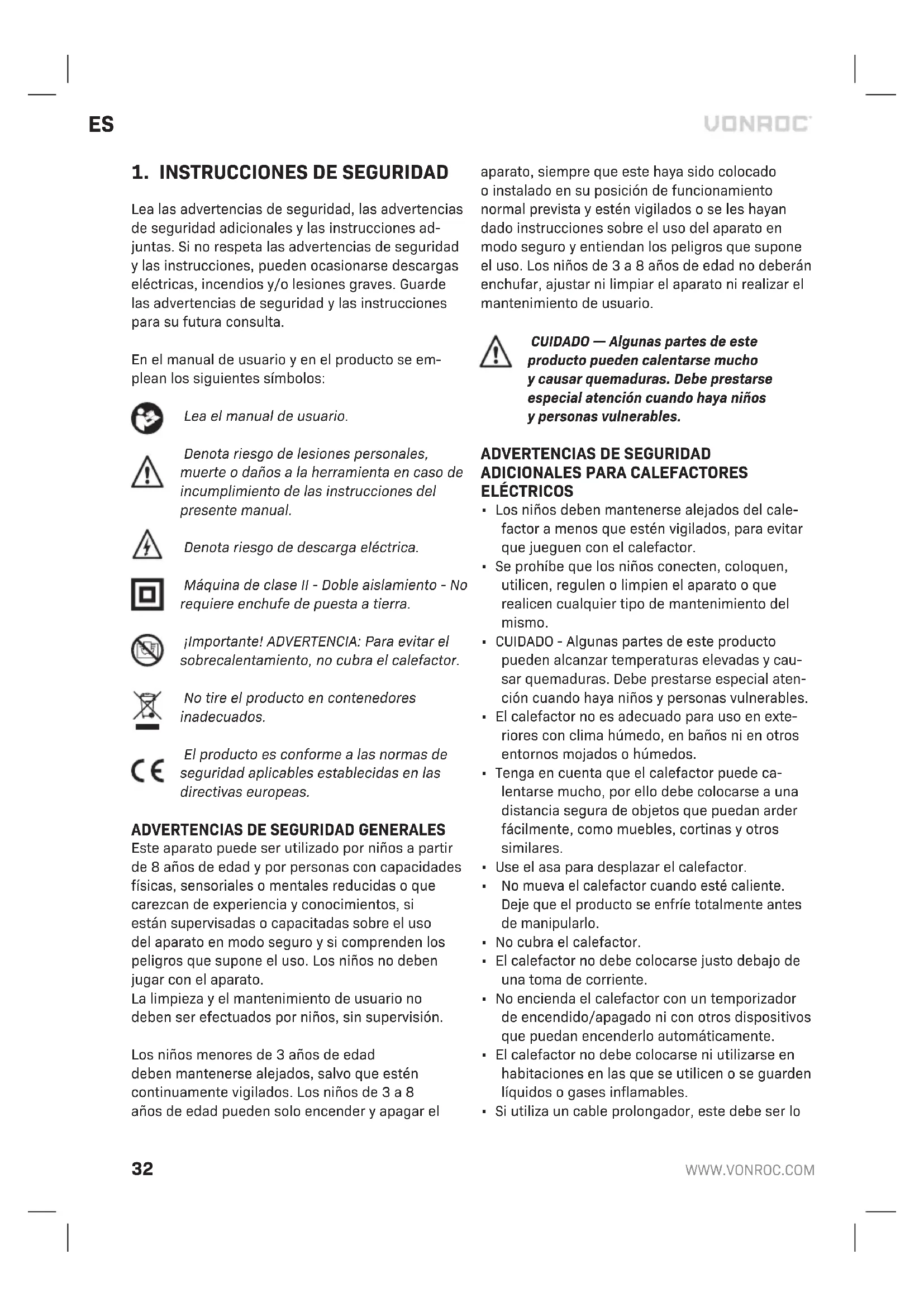

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Denota riesgo de lesiones personales, muerte o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Denota riesgo de descarga eléctrica.

Máquina de clase II - Doble aislamiento - No requiere enchufe de puesta a tierra.

¡Importante! ADVERTENCIA: Para evitar el sobrecalentamiento, no cubra el calefactor.

No tire el producto en contenedores inadecuados.

El producto es conforme a las normas de seguridad aplicables establecidas en las directivas europeas.

ADVERTENCIAS DE SEGURIDAD GENERALES

Este aparato puede ser utilizado por niños a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, si están supervisadas o capacitadas sobre el uso del aparato en modo seguro y si comprenden los peligros que supone el uso. Los niños no deben jugar con el aparato.

La limpieza y el mantenimiento de usuario no deben ser efectuados por niños, sin supervisión.

Los niños menores de 3 años de edad deben mantenerse alejados, salvo que estén continuamente vigilados. Los niños de 3 a 8 años de edad pueden solo encender y apagar el aparato, siempre que este haya sido colocado o instalado en su posición de funcionamiento normal prevista y estén vigilados o se les hayan dado instrucciones sobre el uso del aparato en modo seguro y entiendan los peligros que supone el uso. Los niños de 3 a 8 años de edad no deberán enchufar, ajustar ni limpiar el aparato ni realizar el mantenimiento de usuario.

CUIDADO — Algunas partes de este producto pueden calentarse mucho y causar quemaduras. Debe prestarse especial atención cuando haya niños y personas vulnerables.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA CALEFACTORES ELÉCTRICOS

• Los niños deben mantenerse alejados del calefactor a menos que estén vigilados, para evitar que jueguen con el calefactor.
• Se prohíbe que los niños conecten, coloquen, utilicen, regulen o limpien el aparato o que realicen cualquier tipo de mantenimiento del mismo.
• CUIDADO - Algunas partes de este producto pueden alcanzar temperaturas elevadas y causar quemaduras. Debe prestarse especial atención cuando haya niños y personas vulnerables.
• El calefactor no es adecuado para uso en exteriores con clima húmedo, en baños ni en otros entornos mojados o húmedos.
• Tenga en cuenta que el calefactor puede calentarse mucho, por ello debe colocarse a una distancia segura de objetos que puedan arder fácilmente, como muebles, cortinas y otros similares.
• Use el asa para desplazar el calefactor.
• No mueva el calefactor cuando esté caliente. Deje que el producto se enfríe totalmente antes de manipularlo.
• No cubra el calefactor.
• El calefactor no debe colocarse justo debajo de una toma de corriente.
• No encienda el calefactor con un temporizador de encendido/apagado ni con otros dispositivos que puedan encenderlo automáticamente.
• El calefactor no debe colocarse ni utilizarse en habitaciones en las que se utilicen o se guarden líquidos o gases inflamables.
• Si utiliza un cable prolongador, este debe ser lo

más corto posible y siempre debe estar totalmente extendido.

• No conecte otros aparatos a la misma toma de corriente a la que esté conectado el calefactor.
• No utilice el calefactor cerca de bañeras, duchas o piscinas.
• Si el cable de alimentación se daña, debe ser sustituido por el fabricante, un taller de reparación autorizado u otros técnicos cualificados, para evitar peligros.
• Asegúrese de que el calefactor esté siempre vigilado y mantenga alejados de él a niños y animales.
• No coloque ni utilice el calefactor en vehículos en movimiento ni en lugares en los que pueda tropezarse con él.
• Si el calefactor no va a utilizarse durante un largo periodo de tiempo, desconéctelo de la red eléctrica. Tire directamente del enchufe, nunca del cable.
• Mantenga el calefactor alejado de cortinas o lugares en que se pueda bloquear fácilmente la entrada de aire.
• El conector de potencia es impermeable cuando no está en uso. Para evitar posibles descargas eléctricas o corrientes de fuga, no utilice nunca el calefactor con las manos húmedas ni lo manipule si el cable de alimentación tiene agua.
• No tire los aparatos eléctricos al contenedor de residuos sin clasificar. Llévelos siempre a los puntos de recogida establecidos. Consulte a su administración local sobre los sistemas de recogida de residuos disponibles. Si el aparato eléctrico va a parar a vertederos, puede desprender sustancias peligrosas que lleguen a las aguas subterráneas y se introduzcan en la cadena alimenticia, perjudicando su salud y bienestar.

¡Advertencia! No utilice este calefactor en habitaciones pequeñas cuando en ellas haya personas que no puedan salir de la habitación por sí mismas, salvo que se proporcione una supervisión constante.

¡Advertencia! Para reducir el riesgo de incendio, mantenga los tejidos, cortinas o cualquier otro material inflamable a una distancia mínima de 1 m de la salida de aire.

Seguridad eléctrica

Cuando utilice aparatos eléctricos, respete siempre las normas de seguridad aplicables en su país, para reducir el riesgo de incendio, descarga eléctrica y lesiones personales. Lea las siguientes instrucciones de seguridad y también las instrucciones de seguridad adjuntas.

Compruebe siempre que la tensión de la alimentación coincida con la tensión indicada en la placa de datos.

Conexión a la fuente de alimentación

Compruebe que la fuente de alimentación y el enchufe utilizados sean adecuados para la máquina. Consulte los datos de la placa de datos de la máquina. Todos los cambios deben ser realizados siempre por un electricista cualificado.

¡Advertencia! Evite el contacto con los terminales del enchufe cuando conecte el enchufe en la toma de corriente y cuando lo desconecte. El contacto puede causar una fuerte descarga eléctrica.

Sustitución de cables o enchufes

Si es necesario cambiar el cable de alimentación, debe hacerlo el fabricante o su representante para evitar riesgos de seguridad. Deseche inmediatamente los cables o enchufes viejos retirados cuando hayan sido sustituidos por otros nuevos. Es peligroso introducir el enchufe de un cable dañado a una toma de corriente.

Uso de cables prolongadores

Use solo un cable prolongador apto para la potencia nominal de la máquina. El tamaño mínimo del conductor es de 1,5 mm ^2 . Cuando utilice un carrete de cable, desenróllelo siempre completamente.

2. INFORMACIÓN SOBRE EL PRODUCTO

Uso previsto

Calefactor termoventilador eléctrico PTC para usar solo en almacenes y talleres y para uso doméstico. No utilice el producto para ninguna otra finalidad. El calefactor puede utilizarse en habitaciones cerradas, en el lugar que se considere adecuado para calefaccionarlas. El calefactor puede utilizarse solo una vez que esté totalmente montado y colocado

en posición vertical sobre una superficie estable. Incluye un termostato y un interruptor térmico con reposición automática para controlar el elemento calefactor y, por lo tanto, la temperatura.

ESPECIFICACIONES TÉCNICAS

Modelo n.o EH508AC EH509AC
Alimentación eléctrica	220-240 V~ 50 Hz
Potencia nominal 2000W 3000W
Clase de protección Clase II
Grado IP IP20
Configuración	25W (solo ventilador)1350W / 2000W	30W (solo ventilador)2000W / 3000W
Termostato con reposición automática	70 °C
Capacidad de calefacción	20 m^2 30 m^2
Longitud del cable 1,6 m
Peso 3,1 kg 3,1 kg

DESCRIPCIÓN

Los números del texto se refieren a los diagramas de las páginas 2-3.

1. Asa
2. Elemento calefactor
3. Entrada de aire
4. Salida de aire
5. Indicador de alimentación
6. Botón de mando
7. Apagado
8. Ventilador
9. Modo de calefacción baja
10. Modo de calefacción alta
11. Botón del termostato
12. Cable de alimentación

3. FUNCIONAMIENTO

Antes de usar el dispositivo, compruebe que no tenga daños, y úselo solo si está en buen estado de funcionamiento.

Cuando utilice el calefactor por primera vez, es posible que perciba una ligera emisión de humo. Esto es totalmente normal y deja de ocurrir enseguida. El elemento calefactor está hecho de acero inoxidable y, durante la fabricación, se recubrió con aceite protector. El humo se debe al calentamiento del aceite restante.

Colocación del calefactor eléctrico (Fig. A)

• Coloque el calefactor en posición vertical sobre una superficie estable y nivelada.
• Mantenga una distancia mínima de 1 m entre la parte frontal de la carcasa y las paredes y los materiales combustibles (muebles, cortinas, etc.); y una distancia de 30 cm de todas las demás superficies de la carcasa. Manténgalo alejado de entornos húmedos.
• Cuando el calefactor lleve mucho tiempo guardado, compruebe que el elemento calefactor (2) esté limpio y sin polvo.

¡Advertencia! Asegúrese de colocar el calefactor en un sitio seguro, de modo que no pueda tropezar con él ni con el cable. Asegúrese de colocar el calefactor en un lugar en el que no pueda caerse.

Arranque del calefactor eléctrico (Fig. A, B)

• Incline el calentador hacia la posición de desee.
• Conecte el cable (12) a la red eléctrica.
• Ajuste el botón del termostato (11) en la potencia máxima.
• El calefactor se encenderá al girar el botón de mando (6) hacia uno de los ajustes de funcionamiento.
• Se encenderá la luz indicadora de alimentación (5).
• Cuando se alcance la temperatura deseada en la habitación, gire lentamente hacia atrás el botón del termostato (11) hasta que escuche un clic y la luz indicadora de alimentación (5) se apague.
• El calefactor se encenderá y se apagará automáticamente, manteniendo así una temperatura constante en la habitación. Esto significa que, cuando la temperatura descienda, el elemento calefactor y el ventilador volverán a encenderse.

Configuración de funcionamiento (Fig. B)

El funcionamiento se regula mediante el botón de mando (6).

• Apagado (7)
• Solo ventilador (8)
• Modo de calefacción baja (9)
• Modo de calefacción alta (10)

Interruptor antivuelcos

Este calefactor tiene una protección digital anti-vuelcos. Esta protección garantiza que sistema apague automáticamente el calefactor si no se lo coloca en posición vertical sobre una superficie firme y nivelada o si se vuelca. Si esto sucede, coloque el calefactor sobre una superficie firme y nivelada y vuelva a encenderlo.

Protección automática contra el sobrecalentamiento

Este calefactor está equipado con un termostato interno de seguridad que limita el calentamiento y un circuito de protección contra el sobrecalentamiento. Si el calefactor alcanza una temperatura que pueda causar sobrecalentamiento, el sistema lo apaga automáticamente.

Parada del calefactor eléctrico (Fig. A, B)

Deje que el aparato se enfríe antes de apagarlo, utilizando para ello la función de ventilación.

• Gire el botón del termostato (11) a la potencia más baja, y el botón de mando a la posición de ventilación (8).
• Deje que el ventilador enfríe el aparato durante unos minutos.
• Gire el botón de mando (6) a la posición de apagado (7).
• Extraiga el enchufe de la red eléctrica.

Almacenamiento del calefactor eléctrico

• Deje siempre que el calefactor se enfríe completamente antes de guardarlo.
• No enrolle nunca el cable alrededor del calefactor.

¡Advertencia! No guarde nunca el aparato en un entorno húmedo o polvoriento.

4. MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación.

Limpieza

Deje que el aparato se enfríe completamente antes de limpiarlo.

• Limpie el calefactor con un paño seco o una aspiradora.
• Para proteger la carcasa, no rocíe agua sobre el calefactor ni utilice nunca disolventes –como gasolina, acetato isoamílico, tolueno, etc.– para limpiar el calefactor.
• Antes de guardar el calefactor, déjelo enfriar y manténgalo seco.

Solución de problemas

En caso de que el calefactor no funcione bien, le indicamos a continuación algunas posibles causas y sus soluciones.

Problema Posible causa Solución
En calefactor no funciona, aunque está enchufado y el interruptor y el termostato están en la posición de encendido.	El enchufe está flojo. No hay una buena conexión.	Extraiga el enchufe y compruebe la conexión del enchufe y la caja del enchufe. Después, vuelva a enchufarlo de nuevo.
	La toma de corriente no tiene alimentación.	Inserte el enchufe en una toma de corriente adecuada.
	Protección antivuelcos	Coloque el calefactor sobre una superficie estable y nivelada.
	Protección contra sobre-calentamiento	Desenchufe el calefactor y espere al menos 30 minutos a que enfríe antes de reiniciarlo.
El elemento calefactor se pone al rojo.	El voltaje de entrada es demasiado alto o demasiado bajo.	Utilice la alimentación eléctrica según las especificaciones de la etiqueta.
	La rejilla de entrada de aire (3) está bloqueada.	Mantenga el calefactor alejado de cortinas, bolsas de plástico, papel y otros objetos que puedan tapar la entrada fácilmente.
El aparato no calienta. Solo se enciende el ventilador.	El botón no se ha puesto en la posición de calentamiento.	Gire el botón a la posición de calentamiento.
	El termostato no funciona	Gire el termostato y compruebe si se oye un clic de encendido/apagado. Si no se escucha ningún clic y el termostato no está dañado, el calefactor se encenderá automáticamente cuando se haya enfriado.
	El interruptor con reposición automática no funciona.	Apague el calefactor y compruebe si la entrada o la salida están bloqueadas. Desconecte el enchufe y espere al menos 10 minutos a que el sistema de protección se reinicie, antes de intentar reiniciar el calefactor.
Ruido anormal	El aparato no está en vertical.	Coloque el calefactor en una superficie nivelada.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

GARANTÍA

Los productos VONROC han sido fabricados con los estándares de calidad más elevados y garantizamos que están exentos de defectos relacionados con los materiales y la mano de obra durante el período legalmente establecido a partir de la fecha de compra original. Si, durante este periodo, el producto presenta algún fallo de los materiales y/o la mano de obra, póngase en contacto directamente con VONROC.

Las siguientes circunstancias están excluidas de esta garantía:

• Si se han realizado o se ha intentado realizar reparaciones o alteraciones en la máquina por parte de centros de servicio no autorizados;
• Desgaste normal;
• La herramienta ha sido usada impropiamente, mal utilizada o mantenida incorrectamente;
• Si se han utilizado piezas de repuesto no originales.

Esta constituye la única garantía, expresa e implícita, ofrecida por la empresa. No existen otras garantías expresas ni implícitas distintas a la especificada en el presente documento, incluidas las garantías implícitas de comerciabilidad y de adecuación a un propósito particular. VONROC no será responsable bajo ninguna circunstancia

de ningún daño incidental o consecuente. Los recursos de los distribuidores están limitados a la reparación o sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin aviso previo.

Identificador(es) de modelo: EH508AC
Artículo Símbolo Valor	Unidad Artículo Unidad
Salida térmica				Tipo de salida térmica, solo para calefactores de espacios locales con almacenamiento eléctrico (seleccione uno)
Salida térmica nominal	Pnom 2,0 kW			Control de carga térmica manual, con termostato integrado	No
Salida térmica mínima (indicativa)	Pmin 1,35 kW			Control de carga térmica manual con información de temperatura ambiente y/o exterior	No
Salida térmica continua máxima	Pmax,c 2,0 kW			Control de carga térmica electrónica con información de temperatura ambiente y/o exterior	No
Consumo eléctrico secundario				Salida térmica asistida por ventilador No
En salida térmica nominal	elmax 0 kW			Tipo de control de temperatura ambiente/salida térmica (seleccione uno)
En salida térmica mínima	elmin 0 kW			Salida térmica de una sola fase y sin control de temperatura ambiente	No
En modo de espera el SB	0 kW			Dos o más fases manuales, sin control de temperatura ambiente	No
				Con control de temperatura ambiente con termostato mecánico	Sí
				Con control de temperatura ambiente con termostato electrónico	No
				Control de temperatura ambiente electrónico más temporizador diario	No
				Control de temperatura ambiente electrónico más temporizador semanal	No
				Otras opciones de control (se pueden realizar varias selecciones)
				Control de temperatura ambiente con detección de presencia	No
				Control de temperatura ambiente con detección de ventanas abiertas	No
				Con opción de mando a distancia	No
				Con control de arranque adaptable	No
				Con límite de tiempo de funcionamiento	No
				Con sensor de bola negra	No
Datos de contacto	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Países Bajos
Identificador(es) de modelo: EH509AC
Artículo Símbolo Valor	Unidad Artículo Unidad
Salida térmica				Tipo de salida térmica, solo para calefactores de espacios locales con almacenamiento eléctrico (seleccione uno)
Salida térmica nominal	Pnom 3,0 kW			Control de carga térmica manual, con termostato integrado	No
Salida térmica mínima (indicativa)	Pmin 2,0 kW			Control de carga térmica manual con información de temperatura ambiente y/o exterior	No
Salida térmica continua máxima	Pmax,c 3,0 kW			Control de carga térmica electrónica con información de temperatura ambiente y/o exterior	No
Consumo eléctrico secundario				Salida térmica asistida por ventilador No
En salida térmica nominal	elmax 0 kW			Tipo de control de temperatura ambiente/salida térmica (seleccione uno)
En salida térmica mínima	elmin 0 kW			Salida térmica de una sola fase y sin control de temperatura ambiente	No
En modo de espera el SB	0 kW			Dos o más fases manuales, sin control de temperatura ambiente	No
				Con control de temperatura ambiente con termostato mecánico	Sí
				Con control de temperatura ambiente con termostato electrónico	No
				Control de temperatura ambiente electrónico más temporizador diario	No
				Control de temperatura ambiente electrónico más temporizador semanal	No
				Otras opciones de control (se pueden realizar varias selecciones)
				Control de temperatura ambiente con detección de presencia	No
				Control de temperatura ambiente con detección de ventanas abiertas	No
				Con opción de mando a distancia	No
				Con control de arranque adaptable	No
				Con límite de tiempo de funcionamiento	No
				Con sensor de bola negra	No
Datos de contacto	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Países Bajos

1. ISTRUZIONI DI SICUREZZA

Indica risco de choque eléctrico.

Controlo automático de sobreaquecimiento
