MANUAL DE USUARIO HAVG75S2BPB HAIER

Instrucciones de uso ES 43 PLACAS

Le recomendamos conservar las instrucciones de instalación y uso para futuras consultas y, antes de instalar la placa, anote su número de serie por si necesita asistencia del servicio posventa.

• ADVERTENCIA: Este electrodoméstico y sus partes accesibles se calientan durante el uso. Debe prestarse atención para no tocar los elementos que producen calor. Los niños menores de 8 años deben mantenerse alejados de este electrodoméstico, a menos que estén constantemente supervisados.
• Los niños no deben jugar con este electrodoméstico.
• Este electrodoméstico puede ser utilizado por personas a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas, sin experiencia o conocimiento sobre el producto, únicamente si se las supervisa o reciben instrucciones sobre su funcionamiento seguro y con conciencia de los posibles riesgos.
• Los niños sin supervisión no deben realizar las actividades de limpieza y mantenimiento.
• ADVERTENCIA: Este electrodoméstico y sus partes accesibles se calientan durante el uso. Tenga cuidado de no tocar ninguna parte caliente.
• ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. Los niños pequeños deben mantenerse alejados de este electrodoméstico.
• ADVERTENCIA: Para evitar cualquier peligro causado por el reinicio accidental del dispositivo de interrupción térmica, este electrodoméstico no debe recibir alimentación de un dispositivo de conmutación externo, como un temporizador, ni estar conectado a un circuito que se enciende y apaga regularmente.
• A menos que se les supervise constantemente, los niños menores de 8 años deben mantenerse a una distancia segura de este electrodoméstico.
• No utilice un limpiador de vapor o un aerosol de alta presión para las operaciones de limpieza.
• Desconecte el dispositivo de la red eléctrica antes de realizar cualquier operación o mantenimiento sobre este.
• Conecte una clavija al cable de alimentación que pueda soportar el Voltaje, la corriente y la carga indicados en la etiqueta y que tenga

Conexión a tierra. La toma de corriente debe ser adecuada para la carga indicada en la etiqueta y debe tener la conexión a tierra conectada y en funcionamiento. El conductor de tierra es de color amarillo-verde. Esta operación debe realizarla un profesional debidamente cualificado. En caso de incompatibilidad entre la toma de corriente y la clavija del electrodoméstico, solicite a un electricista cualificado que sustituya la toma de corriente por otra del tipo adecuado. La clavija y la toma de corriente deben cumplir con la normativa actual del país de instalación.

• La conexión a la fuente de alimentación también se puede realizar colocando un interruptor de corte omnipolar entre el electrodoméstico y la fuente de alimentación, con una separación de contacto que cumpla con los requisitos de la categoría de sobretensión III, que pueda soportar la carga máxima conectada y que cumpla la legislación vigente. El cable de tierra amarillo-verde no debe ser interrumpido por el interruptor. Cuando se instala el electrodoméstico, la toma de corriente o el interruptor omnipolar utilizado para la conexión deben ser fácilmente accesibles.
• La desconexión se puede lograr manteniendo la clavija accesible o incorporando un interruptor en el cableado fijo de acuerdo con las normas de cableado.
• ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodoméstico de cocina o los indicados por el fabricante del electrodoméstico en las instrucciones de uso como protectores adecuados o incorporados en el electrodoméstico. El uso de protecciones inapropiadas puede causar accidentes.
• ADVERTENCIA: Puede resultar peligroso cocinar en una placa sin vigilancia cuando se utiliza grasa o aceite, ya que pueden producirse incendios. NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• PRECAUCIÓN: debe supervisarse el proceso de cocción. Los procesos de cocción breves deben supervisarse constantemente.

• Si están presentes, no mire fijamente los elementos de la placa de lámpara halógena.

• No ponga objetos metálicos como cuchillos, tenedores, cucharas o tapas sobre la placa. Podrían calentarse.

• Los utensilios de aluminio y plástico no deben colocarse sobre las zonas de calentamiento.
• Después de cada uso, es necesario limpiar la placa para evitar la acumulación de suciedad y grasa. Si se dejan, al volver a usar la placa vuelven a cocinarse hasta quemarse, emitiendo humo y olores desagradables, por no mencionar el riesgos de incendio.
• No toque las zonas de calentamiento durante el funcionamiento ni durante un tiempo después del uso.
• Utilice siempre los utensilios de cocina adecuados.
• Coloque siempre la sartén en el centro de la unidad en la que vaya a cocinar.
• No coloque nada en el panel de control.
• No utilice la placa como superficie de trabajo.
• No utilice la superficie como tabla para cortar.
• No guarde objetos pesados encima de la placa. Si caen sobre la placa
• pueden dañarla.
• No utilice la placa para guardar cosas.
• No deslice los utensilios de cocina a través de la placa.
• No utilice materiales ásperos o abrasivos ni espátulas metálicas afiladas para limpiar los cristales, ya que estos pueden rayar la superficie y hacer que se rompan.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. El conductor de tierra (amarillo-verde) debe tener más de 10 mm de largo en el lado del bloque de terminales. La sección de los conductores internos debe ser adecuada a la potencia absorbida por la placa (indicada en la etiqueta). El tipo de cable de alimentación debe ser H05GG-F.
• No se requiere ninguna operación/ajuste adicional para hacer funcionar este electrodoméstico a las frecuencias nominales.
• Este electrodoméstico no está diseñado para accionarse por medio de un temporizador externo o un sistema de control a distancia separado.

43 Instrucciones de seguridad
47 Instrucciones para el instalador
48 Conexiones
50 Uso de la placa: instrucciones de uso
51 Mantenimiento y limpieza
51 Servicio técnico
52 Protección del medio ambiente
83 Información técnica

Gracias por comprar esta placa de gas Haier. Lea atentamente este manual de instrucciones antes de usarla y consérvelo en un lugar seguro para poderlo consultar más adelante en caso de necesidad.

La instalación de un electrodoméstico puede ser una operación complicada que, si no se lleva a cabo correctamente, puede afectar seriamente a la seguridad de los consumidores. Por esta razón, esta tarea debe ser llevada a cabo por un profesional cualificado y de conformidad con las normas técnicas vigentes. En caso de que este consejo no se tenga en cuenta y la instalación sea realizada por una persona no cualificada, el fabricante declina toda responsabilidad por cualquier fallo técnica del producto, ya sea en perjuicio de bienes o lesiones humanas.

INSTALACIÓN

La placa se puede instalar en cualquier encimera resistente a temperaturas de hasta 100 °C, y tiene un grosor de 25-45 mm. El tamaño del trozo a extraer de la placa se muestran en la Figura 2*.

Cuando haya un espacio accesible entre la placa integrada y la cavidad inferior, se debe insertar una pared divisoria de material aislante (madera o material similar) (Figura 3*).

Si la placa se instala junto a un mueble en cualquiera de sus laterales, la distancia entre la placa y el mueble debe ser de al menos 15 cm, mientras que la distancia entre el corte y la pared posterior debe ser de al menos 7 cm, mientras que la distancia entre la placa y la pared trasera debe ser de al menos 70 mm para las placas con controles frontales y de 50 mm para las placas con controles laterales. La distancia entre la placa y cualquier otra unidad o electrodoméstico situado encima de ella (por ejemplo, una campana extractora) no debe ser inferior a 700 mm (Figura 4*). Los objetos metálicos del cajón pueden alcanzar altas temperaturas debido a la recirculación del aire. Por lo tanto, se recomienda utilizar un panel intermedio de madera. Importante: El diagrama de la Figura 1* muestra cómo se debe aplicar el sellador.

La placa se instala utilizando las abrazaderas de fijación suministradas y los orificios de la base de la unidad.

Cuando se instala una placa de 75 cm sobre un horno integrado, este debe contar con enfria-

miento por ventilador.

Cuando se instala una placa de 60 cm sobre un horno integrado, este debe contar con enfriamiento por ventilador.

UBICACIÓN ADECUADA

Este electrodoméstico debe instalarse de conformidad con la normativa vigente y utilizarse únicamente en un espacio bien ventilado. Lea las instrucciones antes de instalar o utilizar este electrodoméstico.

Un electrodoméstico de cocción a gas produce calor y humedad en la zona en la que está instalado. Por esta razón, debe garantizar una buena ventilación ya sea manteniendo todos los pasos de aire natural abiertos o instalando una campana extractora con un conducto de escape.

El uso intensivo y prolongado de este electro-doméstico puede requerir ventilación adicional, como la apertura de una ventana o un aumento de la velocidad del ventilador eléctrico, si tiene uno.

Si no es posible instalar una campana extractora, se debe instalar un ventilador eléctrico en una pared o ventana exterior para garantizar una ventilación adecuada. El ventilador eléctrico debe ser capaz de llevar a cabo una renovación completa del aire de la cocina de 3 a 5 veces cada hora. El instalador debe seguir las normas nacionales pertinentes.

CONEXIÓN ELÉCTRICA (SOLO PARA R.U.) Advertencia: Este electrodoméstico debe conectarse a tierra.

Este electrodoméstico ha sido diseñado exclusivamente para uso doméstico. La conexión a la red eléctrica debe ser realizada por un electricista competente, asegurando que se cumplan todas las normativas vigentes sobre dichas instalaciones. Este electrodoméstico solo debe conectarse a un punto de derivación con clasificación adecuada; una clavija/toma de corriente de 3 patas y 13 amperios no son adecuados. Debe disponerse de un interruptor de dos polos y el circuito debe contar con una protección de fusible adecuada. En las instrucciones de uso y en la placa de clasificación del electrodoméstico encontrará más detalles sobre los requisitos de alimentación del producto. En el caso de los productos integrados, si desea utilizar un cable más largo que el proporcionado, se debe utilizar uno resistente al calor y con una clasificación adecuada.

El cableado debe conectarse a la red eléctrica como sigue:

	Terminal Conexi
Cable verde y amarillo	Conexión a tierra
Cable neutro azul	Conexión
Cable marrón	Conexión directa

Nota: No recomendamos el uso de dispositivos de derivación a tierra con electrodomésticos de cocina eléctricos instalados en puntos de derivación debido a las activaciones innecesarias que pueden ocurrir. Se le recuerda de nuevo que este electrodoméstico debe estar correctamente conectado a tierra. El fabricante declina toda responsabilidad por cualquier evento que ocurra como resultado de una instalación eléctrico incorrecta.

CONEXIÓN ELÉCTRICA

Compruebe los datos de la placa de característica técnicas, ubicada en el exterior de la unidad, para garantizar que la tensión de alimentación y de entrada sean adecuadas. Antes de la conexión, compruebe el sistema de puesta a tierra. Por ley, este electrodoméstico debe conectarse a tierra. Si esto no se cumple, el fabricante no será responsable de los daños causados a personas o bienes. Si todavía no hay un enchufe conectado, instale un enchufe apropiado para la carga indicada en la placa de características. El cable a tierra es de color amarillo/ verde. El enchufe siempre debe ser accesible.

Cuando la placa esté conectada directamente a la red eléctrica, deberá instalarse un disyuntor. Si el cable de alimentación está dañado, debe ser reemplazado por un ingeniero cualificado para evitar cualquier riesgo potencial.

El cable a tierra (verde y amarillo) debe ser al menos 10 mm más largo que los cables directo y neutro. La sección del cable utilizado debe ser del tamaño correcto en relación con la potencia absorbida por la placa. Consulte la placa de características para ver los detalles de alimentación y asegúrese de que el cable de alimentación sea del tipo 3x0,75 mm2 H05GG-F.

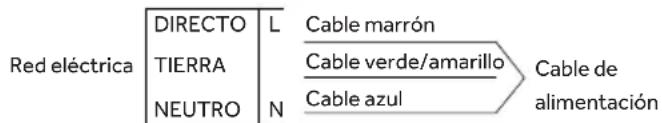

Red eléctrica DIRECTO L Cable marrón TIERRA Cable verde/amarillo Cable de NEUTRO N Cable azul alimentación

Si un electrodoméstico no está equipado con un cable de alimentación y un enchufe, o con otros medios de desconexión de la red eléctrica que tengan una separación de contacto en todos los polos que permita una desconexión completa bajo condiciones de sobretensión de categoría III, las instrucciones deberán indicar que los medios de desconexión deben estar incorporados en el cableado fijo de conformidad con las normas de cableado.

CONEXIÓN DE GAS

Estas instrucciones están destinadas a personal cualificado. La instalación de equipos debe realizarse de conformidad con la normativa nacional pertinente. (Solo para R.U.: por ley, la instalación/trabajo de gas debe realizarlos un instalador «Gas Safe»).

S Todos los trabajos deben realizarse con el suministro eléctrico desconectado.

La placa de características de la placa muestra el tipo de gas con el que debe usarse. La conexión a la red o la bombona de gas debe realizarse

Después de haber comprobado que está regulada para el tipo de gas con el que se utilizará. Si no está correctamente regulada, consulte las instruccio-nes de los párrafos siguientes para cambiar la configuración del gas.

Para el gas líquido (bombona) utilice reguladores de presión que cumplan las normas nacionales pertinentes. Utilice solo tubos, arandelas y juntas que cumplan con las normas nacionales pertinentes.

Para algunos modelos se proporciona un conector cónico para la instalación en los países donde este tipo de conector es obligatorio. En la figura 8 se indica cómo reconocer los diferentes tipos de conectores (CI = cilíndrico, CO = cónico).

En todos los casos, la parte cilíndrica del conector debe conectarse a la placa. Al conectar la placa al suministro de gas mediante tubos flexibles, asegúrese de que la distancia máxima cubierta por el tubo no exceda los 2 metros.

El tubo flexible se instalará de tal manera que no pueda entrar en contacto con una parte móvil de la unidad de alojamiento (p.ej.: un cajón) y no pase por ningún espacio en el que pueda ser aplastado, doblado o dañado de ninguna manera.

Para evitar dañar la placa, lleve a cabo la instalación siguiendo esta secuencia (Figura 6*):

1. Monte las piezas en secuencia como se muestra en la ilustración:

A: 1/2 Adaptador macho cilíndrico

B: 1/2 Junta

C: 1/2 Adaptador de gas hembra cónico-cilíndrico o cilíndrico-cilíndrico

1. Ajuste las juntas con la llave y recuerde girar los tubos en posición.

2. Conecte el accesorio C al suministro de gas mediante un tubo rígido de cobre o un tubo flexible de acero.

IMPORTANTE: Realice una verificación final para detectar fugas en las conexiones del tubo utilizando una solución jabonosa. NUNCA UTILICE UNA LLAMA. Además, asegúrese de que el tubo flexible no entra en contacto con ninguna parte móvil del armario (p. ej.: un cajón) y que no está situado en un lugar donde podría dañarse. Advertencia: Si huele a gas cerca de este electro-doméstico, cierre el suministro de gas al electro-doméstico y llame al técnico directamente. No busque una fuga con una llama abierta.

ADAPTACIÓN DE LA PLACA A DIFERENTES TIPOS DE GAS

Para adaptar la placa a diferentes tipos de gas, siga las instrucciones siguientes:

• Retire las rejillas y los quemadores.
• Introduzca la llave hexagonal (7 mm) en el soporte del quemador (Figura 7*).

Desenrosque el inyector y reemplácelo por uno adecuado para el gas que va a utilizar (consulte la tabla de tipos de gas).

REGULACIÓN DE LA LLAMA MÍNIMA

Después de encender los quemadores, gire el mando de control hasta el ajuste mínimo y, a continuación, extraiga el mando (esto se puede hacer fácilmente aplicando una presión suave). El tornillo de regulación puede ajustarse con un pequeño destornillador aislado, como se muestra en la Figura 9*. Girar el tornillo en sentido horario reduce el flujo de gas, mientras que girarlo en sentido antihorario aumenta el flujo. Utilice este ajuste para obtener una llama de aproximada-mente 3 o 4 mm de longitud y luego vuelva a colocar el mando de control.

Cuando el suministro de gas disponible sea GLP, el tornillo para ajustar la llama mínima debe girarse en sentido horario hasta el tope final.

Cuando haya llevado a cabo la nueva regulación del gas, cambie la antigua placa de características del gas de su electrodoméstico por otra (suministrada con la placa) adecuada para el tipo de gas para el que se ha regulado.

Este electrodoméstico solo debe utilizarse para los fines para los que ha sido diseñado, es decir, la cocina doméstica. Cualquier otro uso se considerará inadecuado y, por lo tanto, podrían ser peligrosos. El fabricante no será responsable de ningún daño o pérdida resultante de un uso inadecuado. Antes de usar el quemador, asegúrese de que los perímetros de la rejilla centren el quemador como se muestra a continuación. Si utiliza rejillas de hierro fundido, debajo de la rejilla se indica la posición. Asegúrese de que se usa la rejilla exacta en la posición correcta.

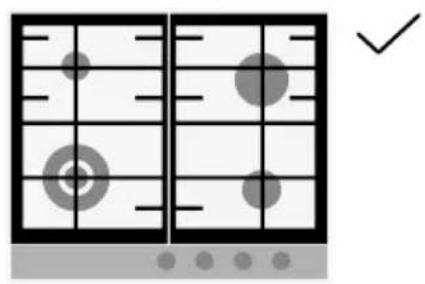

Antes de encender la placa de gas, asegúrese de colocar las tapas del quemador correctamente en su posición.

Esta placa está equipada con un sistema de encendido electrónico para encender el quemador

Para encender los quemadores, haga lo siguiente: Presione y gire en sentido antihorario hasta el símbolo de la llama más grande 🔒o la posición 9 y mantenga presionado durante 5 segundos después del encendido. El sistema

de encendido continuará generando chispas mientras se presione el mando de control. Advertencia: Si no hay electricidad en el electro-doméstico para encender el quemador, utilice una cerilla o un encendedor del siguiente modo:

• Acerque la cerilla o el encendedor encendidos al quemador.
• Presione y gire el mando en sentido antihorario hasta el símbolo de la llama más grande, lo la posición 9 y mantenga presionado durante 5 segundos después del encendido.

Advertencia: En cualquier caso, si después de 5 segundos el quemador no se ha encendido, deje de utilizar el dispositivo y espere al menos 1 minuto antes de volver a intentar encender el quemador.

MANDOS DE CONTROL

Cada mando controla un quemador, tal y como se muestra en la serigrafía. Los mandos tienen 9 posiciones desde la llama más alta hasta la más baja. Nunca trate de cambiar de ° a 1.

9 8 7 6 5 4 3 2 1 0

Indicadores
	Quemador controlado por mando de control
	Quemador de desconexión
	Ajuste de potencia más alto y encendido eléctrico
	Ajuste de potencia más bajo

CONSEJOS GENERALES

Para obtener los mejores resultados, utilice recipientes de cocción con una superficie plana. El tamaño de la superficie debe coincidir con el del quemador de gas como se indica a continuación.

Tabla A:

Tipo de quemador	∅ recipiente (cm)	Potencia (kW)	G20/20 mbar (metano)	G 30/28-30 mbar (LPG)
AUX Auxiliar	10-18	1,00	95 l/h	73 g/h
SR Semirrápido 1.5 kW	12-22	1,50	143 l/h	109 g/h
SR Semirrápido 1.75 kW	12-22	1,75	167 l/h 127 g/h
R Rápido	16-26	2,70	257 l/h	196 g/h
DC 4,2 kW MONO	16-26	4,2 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4,6 LPG	476 l/h	334 g/h

Para recipientes más pequeños, el quemador de gas debe regularse de modo que la llama no se superponga a la base. No deben utilizarse recipientes con bases cóncavas o convexas.

ADVERTENCIA: Si se apaga accidentalmente una llama, gire el mando a la posición de apagado y no intente volver a encenderla durante al menos 1 minuto.

Si, con el paso de los años, las llaves de gas se vuelven rígidas y no se pueden girar, será necesario lubricarlas. Tal operación debe ser realizada únicamente por técnicos de servicio cualificados.

Mantenimiento y limpieza

• Antes de limpiar la placa, asegúrese de que el electrodoméstico se haya enfriado.
• Retire el enchufe de la toma de corriente o (si está conectado directamente) apague la alimentación eléctrica.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión
• Nunca utilice abrasivos, detergentes corrosivos, blanqueadores ni ácidos. Evite cualquier sustancia ácida o alcalina (jugo de limón, vinagre, etc.) en las partes esmaltadas, barnizadas o de acero inoxidable.

Al limpiar las partes esmaltadas, barnizadas o cromadas, use agua caliente con jabón o un detergente no corrosivo. Para el acero inoxidable, use una solución de limpieza adecuada.

- Los quemadores pueden limpiarse con agua

con jabón. Para restaurar su brillo original, utilice un limpiador doméstico para acero inoxidable. Después de la limpieza, seque los quemadores y vuelva a colocarlos.

- Es importante que los quemadores se vuelvan a colocar correctamente.

Rejillas y quemadores cromados

Las rejillas y los quemadores cromados tienden a decolorarse con el uso. Esto no pone en peligro la funcionalidad de la placa.

Nuestro centro de servicio posventa puede proporcionar repuestos si es necesario.

Servicio técnico

Antes de llamar a un técnico de servicio, compruebe lo siguiente:

- Que el enchufe esté correctamente insertado y conectado.

- Que el suministro de gas no sea defectuoso. Si no se detecta el fallo:

- Que el enchufe esté correctamente insertado y conectado. - Que el suministro de gas no sea defectuoso. Si no se detecta el fallo:

Apague el electrodoméstico y llame al servicio técnico. NO MANIPULE EL ELECTRODOMÉSTICO delacionadas con la seguridad o la función.

El fabricante no se hace responsable de ninguna imprecisión resultante de los errores de impresión o transcripción contenidos en este folleto. Nos reservamos el derecho a realizar modificaciones a los productos según sea necesario, incluidos los intereses de consumo, sin perjuicio de las características

Gestión de residuos y protección del medio ambiente

Este electrodoméstico está etiquetado de acuerdo con la directiva europea 2012/19/UE en materia de residuos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener un efecto negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante que los RAEE se sometan a trata-mientos específicos para desechar y eliminar correctamente los contaminantes y recuperar todos los materiales reutilizables. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir algunas normas básicas:

• Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.
• Los RAEE deben llevarse a áreas de recolección específicas gestionadas por el ayuntamiento o por una empresa registrada.

En muchos países puede haber servicios de recogida a domicilio para RAEE de gran tamaño. Al comprar un electrodoméstico nuevo, el antiguo puede devolverse al proveedor (que debe aceptarlo de forma gratuita) siempre y cuando el electrodoméstico antiguo tenga características similares y sea de un tipo equivalente al electrodoméstico adquirido.

AHORRAR Y RESPETAR EL MEDIO AMBIENTE

Cuando sea posible, use una tapa para cubrir los utensilios de cocción. Regule la llama de modo que no sea mayor al diámetro del utensilio de cocción.

La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva además el derecho de realizar las modificaciones que se consideren útiles a los productos sin comprometer las características esencial es.
