MANUAL DE USUARIO JJW2830LL JENN-AIR

Manual técnico No quitar ni destruir

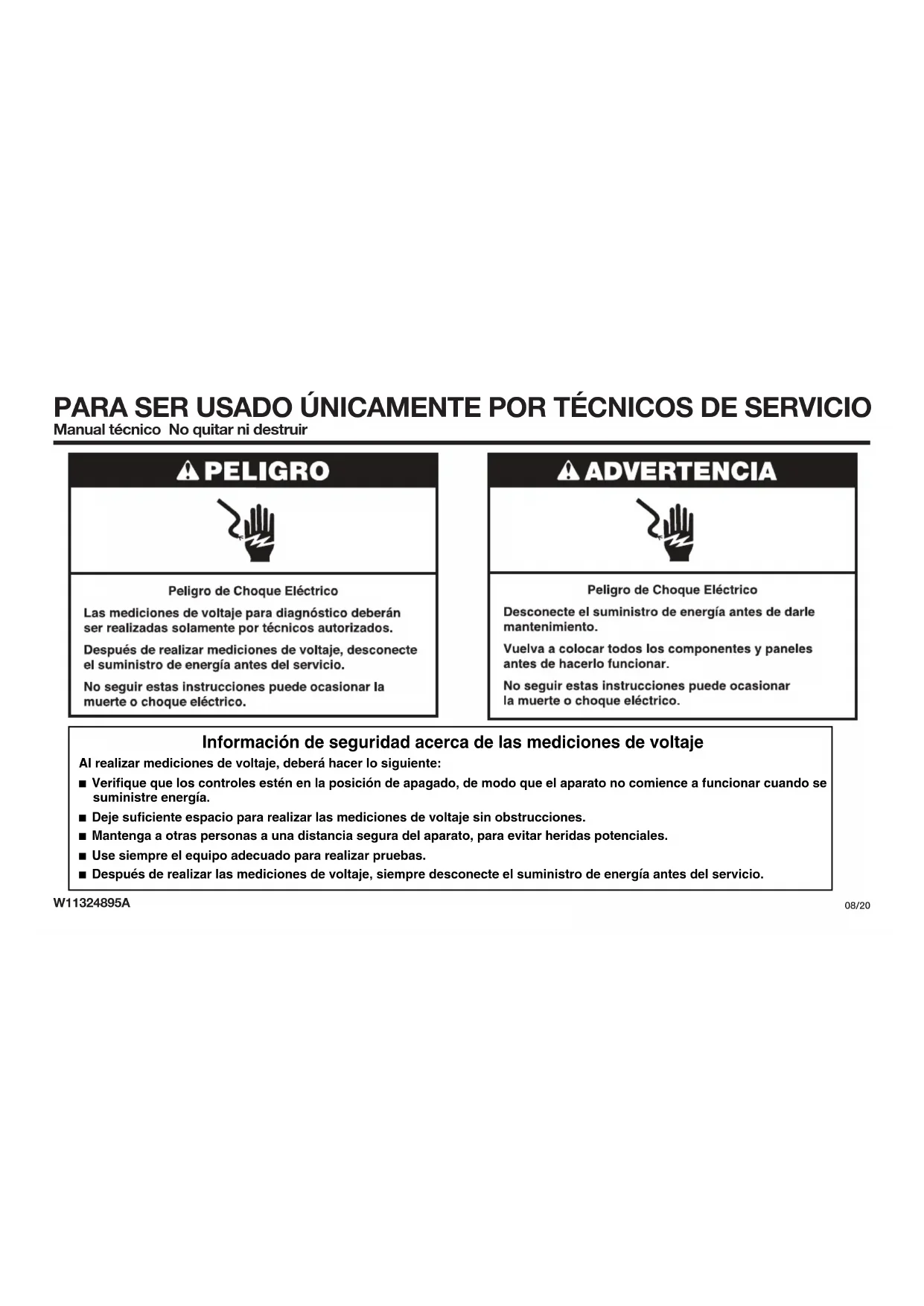

⚠ PELIGRO

Peligro de Choque Eléctrico

Las mediciones de voltaje para diagnóstico deberán ser realizadas solamente por técnicos autorizados.

Después de realizar mediciones de voltaje, desconecte el suministro de energía antes del servicio.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

Información de seguridad acerca de las mediciones de voltaje

Al realizar mediciones de voltaje, deberá hacer lo siguiente:

■ Verifique que los controles estén en la posición de apagado, de modo que el aparato no comience a funcionar cuando se suministre energía.
■ Deje suficiente espacio para realizar las mediciones de voltaje sin obstrucciones.
■ Mantenga a otras personas a una distancia segura del aparato, para evitar heridas potenciales.
■ Use siempre el equipo adecuado para realizar pruebas.
■ Después de realizar las mediciones de voltaje, siempre desconecte el suministro de energía antes del servicio.

IMPORTANTE: Componentes electrónicos sensibles a la descarga electrostática (ESD)

Los problemas de descarga electroestática se encuentran presentes en cualquier lugar. Las descargas electroestáticas pueden dañar o debilitar el ensamblaje del control electrónico. El nuevo ensamblaje del control puede parecer que funciona bien después de que se haya terminado la reparación, pero podrían ocurrir fallas en una fecha posterior debido a la tensión provocada por la descarga electroestática.

■ Utilice una correa antiestática para muñeca. Conecte la correa para muñeca a un punto verde de conexión a tierra, o a una pieza de metal que no esté pintada en el artefacto

-O BIEN-

Toque varias veces con el dedo un punto verde de conexión a tierra o una pieza de metal que no esté pintada en el artefacto.

■ Antes de sacar la pieza de su empaque, toque un punto verde de conexión a tierra o una pieza de metal que no esté pintada con la bolsa antiestática.

■ Evite tocar las piezas electrónicas o los contactos terminales; manipule el ensamblaje del control electrónico solamente por los bordes.

■ Cuando vuelva a empacar el ensamblaje del control electrónico que haya fallado en una bolsa antiestática, siga las instrucciones antes mencionadas.

Diagnóstico

Desenchufe el horno o desconecte el suministro eléctrico antes de realizar las siguientes verificaciones:

■ Una causa probable de la falla de control es la corrosión de las conexiones. Observe las conexiones y verifique la continuidad con un ohmiómetro.

■Todas las pruebas/comprobaciones deben hacerse con un VOM o un DVM que tenga una sensibilidad de 20 000 Ω por voltio de CC o mayor.
■ Controle todas las conexiones antes de reemplazar los componentes, buscando cables rotos o sueltos, terminales con falla o cables que no han sido ajustados lo suficiente dentro de los conectores. Los mazos dañados se deben cambiar completos. No repare un mazo.
Se deben realizar controles de resistencia con el cable de suministro eléctrico desenchufado del tomacorriente y el mazo de cables o los conectores desconectados.
Si el horno no calienta, puede existir un problema con las conexiones al suministro eléctrico. Revise la conexión a L2.

IMPORTANTE: No reemplace el control si no encuentra evidencia alguna de falla.

Para ingresar al modo Diagnostics (Diagnóstico):

Antes de aplicar cualquier medida de corrección, siga estos pasos para ingresar al modo Diagnostics (Diagnóstico):

1. Ingrese al modo Diagnostics (Diagnóstico) presionando las mismas 3 teclas 3 veces seguidas.
   Hornos simples: Presione KITCHEN TIMER (Temporizador de cocina) > TOOLS (Herramientas) > SELF CLEAN (Autolimpieza) (repetir 2 veces más). Hornos dobles: Presione UPPER OVEN (Horno superior) > LOWER OVEN (Horno inferior) > LOWER LIGHT (Luz inferior) (repetir 2 veces más).
   NOTA: No debe esperar un aviso audible ni visual del control entre presiones de teclas.

2. Si el control no ingresa al modo Diagnostics (Diagnóstico), siga repitiendo la secuencia de pulsación de teclas del Paso 1. Cuando el control ingrese al modo Diagnostics (Diagnóstico), se encenderán todas las teclas.

3. Desde el menú Diagnostics (Diagnóstico), desplácese hasta la selección deseada usando la pantalla táctil.

Diagnóstico de error: Revise y borre el historial de fallas.

Activación de componentes: Active manualmente cada relé.

Sensores e interruptores: Revise las temperaturas tradicionales de la cavidad del horno y el estado del interruptor de puerta/pestillo.

Información del sistema: Revise el número de modelo, el número de serie y las versiones de software.

Salir de los diagnósticos

Procedimiento general: Códigos de error

NOTA: Todas las fallas se guardan en el historial de fallas. Para verificar si persiste un código de error, inicie una función de cocción y espere 1 minuto para comprobar si aparece el error.

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta Error Diagnostics (Diagnóstico de error) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).

1. Para borrar los códigos de error, toque Clear History (Borrar historial).
2. Si no aparecen fallas, verá el mensaje No Error (No hay errores) en la pantalla.

Procedimiento general: Versión del software

Exclusivamente para ingeniería

Procedimiento general: Component Activation (Activación de componentes)

1. Ingrese al modo Diagnostics (Diagnóstico).

2. Toque o desplácese hasta Component Activation (Activación de componente), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).

NOTA: Las cargas se apagan si permanecen activas durante más de 5 minutos.

Modelos de horno simple

Selección Relé
Elemento para hornear Relé de hornear
Elemento para asar a la parrilla Relé de asar a la parrilla
Elemento de convección Relé de elemento de convección
Ventilador de convección Relé del ventilador de convección
Velocidad alta del ventilador de refrigeración	Relé alto del ventilador de refrigeración
Velocidad baja del ventilador de refrigeración	Relé bajo del ventilador de refrigeración
Luz del horno Relé de la luz del homo
Motor del pestillo de la puerta Relé del pestillo de la puerta
Modelo de horno doble
Selección Relé
Elemento para hornear superior Relé de elemento de hornear superior
Elemento para asar a la parrilla superior	Relé de elemento de asar a la parrilla superior
Elemento de convección superior	Relé de elemento de convección superior
Ventilador de convección superior	Relé de ventilador de convección superior

Selección Relé

Velocidad alta del ventilador refrigeración superior	Relé de velocidad alta del ventilador refrigeración superior
Velocidad baja del ventilador refrigeración superior	Relé de velocidad baja del ventilador de refrigeración inferior
Luz del horno superior Relé de la luz del horno superior
Motor del pestillo de la puerta superior	Relé del motor del pestillo de la puerta superior
Elemento para hornear inferior Relé de elemento de hornear inferior
Elemento para asar a la parrilla inferior	Relé de elemento de asar a la parrilla inferior
Elemento de convección inferior (en algunos modelos)	Relé de elemento de convección inferior
Ventilador de convección inferior (en algunos modelos)	Relé del ventilador de convección inferior
Velocidad alta del ventilador refrigeración inferior	Relé de velocidad alta del ventilador de refrigeración inferior
Velocidad baja del ventilador refrigeración inferior	Relé de velocidad baja del ventilador de refrigeración inferior
Luz del horno inferior	Relé de la luz del horno inferior
Motor del pestillo de la puerta inferior	Relé del motor del pestillo de la puerta inferior

Procedimiento general: Sensores e interruptores

NOTA: Este procedimiento es para ver el estado actual de los interruptores y las lecturas del sensor del microondas.

Modelos de horno simple

Componente Estado

Interruptor de la puerta Open (Abierto) o Closed (Cerrado)

Interruptor del pestillo Open (Abierto) o Closed (Cerrado)

Temperatura de la cavidad Grados en Celsius

Temperatura de la sonda de carne Grados en Celsius

Modelo de horno doble

Selección Relé

Interruptor de la puerta superior Open (Abierto) o Closed (Cerrado)

Interruptor del pestillo superior Open (Abierto) o Closed (Cerrado)

Temperatura de la cavidad superior Grados en Celsius

Temperatura de la sonda de carne superior Grados en Celsius

Interruptor de la puerta inferior Open (Abierto) o Closed (Cerrado)

Interruptor del pestillo inferior Open (Abierto) o Closed (Cerrado)

Temperatura de la cavidad inferior Grados en Celsius

Temperatura de la sonda de carne inferior Grados en Celsius

1. Ingrese al modo Diagnostics (Diagnóstico).

2. Toque o desplácese hasta Sensors & Switches (Sensores e interruptores), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).

3. Toque o desplácese por el menú Sensors & Switches (Sensores e interruptores) para ver el estado deseado:

NOTA: Si toca en Back (Atrás), la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Procedimiento general: System Information (Información del sistema)

NOTA: Este procedimiento permite revisar la siguiente información del sistema:

System Information (Información del sistema)	Pantalla	Horno simple	Horno doble
N.° de modelo Información del modelo O	O
N.° de serie	Número de serie del producto	O	O
N.° de serie de IU	Número de serie de la interfaz del usuario	O	O
N.° de serie de ACU	Número de serie de la Unidad de control del electrodoméstico	O	N/D
N.° de serie de ACU superior	Número de serie de la Unidad de control del electrodoméstico superior	N/D O
N.° de serie de ACU inferior	Número de serie de la Unidad de control del electrodoméstico inferior	N/D O
Versión de IU	Versión de software de la interfaz del usuario	O	O
SW central del HMI	Versión de software del tablero principal del HMI	O	O
SW izquierdo del HMI	Versión de software del teclado izquierdo del HMI	O	O
EE izquierdo del HMI	Versión de EEPROM del teclado izquierdo del HMI	O	O
SW derecho del HMI	Versión de software del teclado derecho del HMI	O	O
EE derecho del HMI	Versión de EEPROM del teclado derecho del HMI	O	O
Versión de Kernel	Versión de software del tablero principal del HMI	O	O
Versión de calibración de toque	Versión de software de cola de LCD/TP FPC	O	O

System Information (Información del sistema)	Pantalla	Horno simple	Horno doble
Versión de la base de datos	Estructura de la base de datos del tablero principal del HMI	O	O
Versión de audio	Versión de software del tablero principal del HMI	O	O
SW ACU	Versión de software de la unidad de control del electrodoméstico	O N/D
SW ACU superior	Versión de software de la unidad de control del electrodoméstico superior	N/D O
SW ACU inferior	Versión de software de la unidad de control del electrodoméstico inferior	N/D O
Ingresos a diagnóstico	Número de veces que se ha ingresado al menú Diagnostics (Diagnóstico)	O	O

Leyenda

Selección no disponible Selección disponible

N/D O

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta System Information (Información del sistema) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).
3. Toque o desplácese por el menú System Information (Información del sistema) para ver el estado deseado.

NOTA: Si toca en Back (Atrás), la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Códigos de falla/error en la pantalla

Sin pantalla; el control está en blanco

Interfaz del usuario del administrador del aparato Copernicus

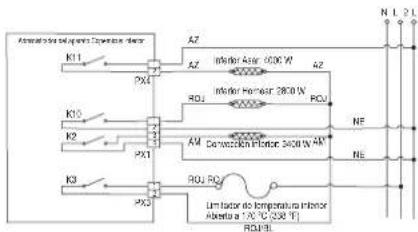

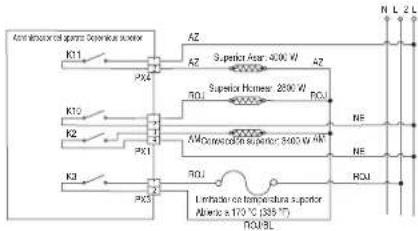

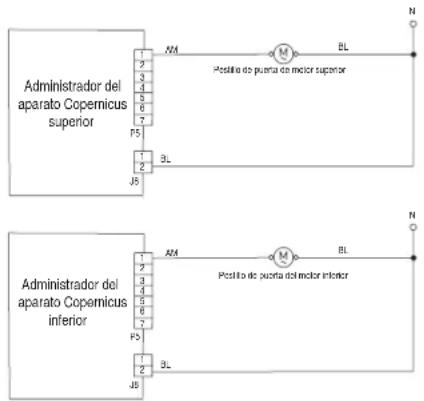

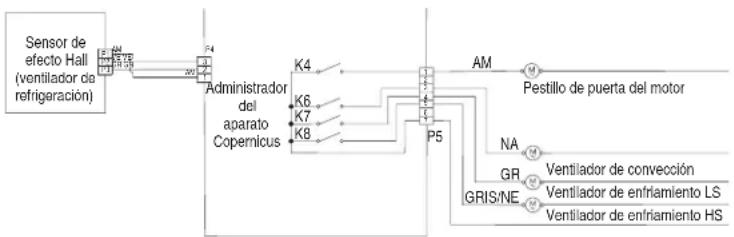

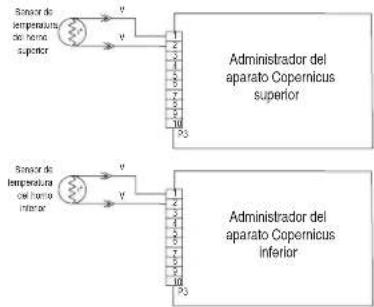

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Quite la cubierta de plástico de la interfaz del usuario. Confirme la conexión entre la pantalla y la interfaz del usuario.

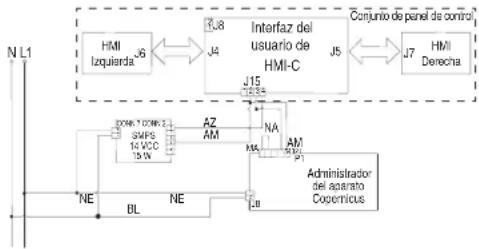

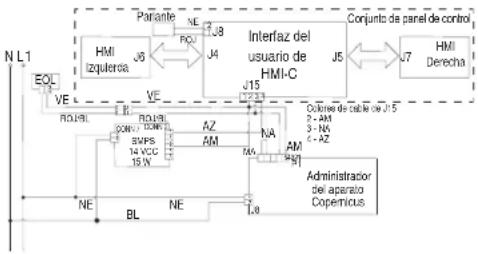

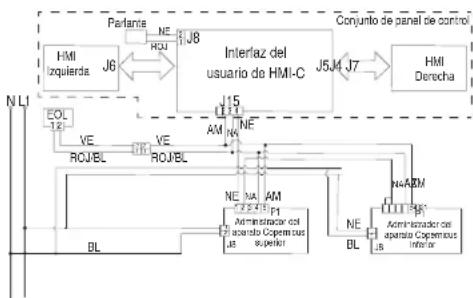

3. Para hornos simples: verifique el cableado de L1 a SMPS (CONN7-2) Para hornos dobles: verifique el cableado de L1 al administrador del aparato Copernicus (J8-1).

Horno simple


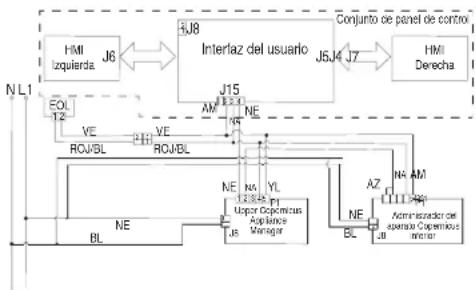

Horno doble

1. Verifique la conexión del mazo de cables a la interfaz del usuario (J15).
2. Para verificar si la tensión de entrada adecuada en J15-2 (GND) a J15-4 (14 V CC) en la interfaz del usuario es correcta, siga estos pasos:
3. Conecte el equipo de medición de tensión en J15-2 y J15-4 en la interfaz del usuario.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Mida la tensión y confirme que la lectura sea de 14 V de CC. Si así fuera, desenchufe el horno o desconecte el suministro eléctrico. Vaya al paso 16.
6. Si la tensión no es correcta, vaya al paso 10.
7. Desenchufe el horno o desconecte el suministro eléctrico. Para hornos simples: reemplace el suministro de energía de modo interruptor (SMPS). Para hornos dobles: reemplace el administrador del aparato Copernicus.
8. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
9. Enchufe el horno o vuelva a conectar el suministro eléctrico.
10. Verifique la pantalla del tablero de control. Si todavía no hay pantalla, desenchufe el horno o desconecte el suministro eléctrico.
11. Reemplace la interfaz del usuario.
12. Enchufe el horno o vuelva a conectar el suministro eléctrico.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Si todavía no hay pantalla, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Verifique que el funcionamiento sea normal.

La Interfaz del usuario no reacciona al tacto

Conjunto de panel de control

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Ingrese al menú Diagnostics (Diagnóstico) y toque POWER (Encender).

2. Para restablecer la calibración de control táctil: desenchufe el horno o desconecte el suministro eléctrico, espere 10 segundos y luego, enchufe el horno o vuelva a conectar el suministro eléctrico. Si el aparato sigue sin responder, vaya al Paso 3.

3. Desenchufe el horno o desconecte el suministro eléctrico.

4. Reemplace el conjunto de panel de control.

5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

6. Enchufe el horno o vuelva a conectar el suministro eléctrico.

7. Verifique que el funcionamiento sea normal.

No hay sonido Altavoz, Conjunto de panel de control

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Verifique que el sonido esté activado. Toque el menú Tools (Herramientas) y luego, desplácese hasta el menú Sound (Sonido). Confirme que las acciones Key Press (Pulsación de teclas), Timer & Alert (Temporizador y alerta) y Power On & Off (Encendido y apagado) estén todas activadas y ajuste el volumen deseado.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Compruebe que el altavoz esté conectado con firmeza al tablero principal del HMI o al tablero de UI en J8. Si el altavoz está firmemente conectado, vaya al Paso 4. Si la conexión del altavoz está floja, vuelva a conectarlo y continúe al Paso 5.

1. Reemplace el altavoz.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Confirme el funcionamiento del altavoz. Si el problema persiste, desenchufe el horno o desconecte el suministro eléctrico, reemplace el conjunto de panel de control y repita los pasos 5 a 7.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 Interno E0 Falla de interfaz del usuario del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Confirme que el conjunto de panel de control esté conectado al chasis del horno. Si lo está, vaya al paso 6. Si no lo está, corrija la conexión.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.
5. Si el error persiste, desenchufe el horno o desconecte el suministro eléctrico.
6. Reemplace el tablero principal del HMI o el tablero de la UI.
7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
8. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.
9. Si el error persiste después de haber reemplazado el tablero principal del HMI o el tablero de la IU, desenchufe el horno o desconecte el suministro eléctrico y reemplace el conjunto del panel de control.
10. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
11. Enchufe el horno o vuelva a conectar el suministro eléctrico. Sigas las indicaciones en pantalla para seleccionar el modelo.
12. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E1 Error de administrador interno del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, solucionelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Para hornos simples: reemplace el administrador del aparato Copernicus. Para hornos dobles: reemplace ambos administradores del aparato Copernicus.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Si el error persiste después de reemplazar el administrador del aparato Copernicus, desenchufe el horno o desconecte el suministro eléctrico y vaya al Paso 6. De lo contrario, vaya al paso 9.
6. Reemplace el conjunto de panel de control.
7. Vuelva a ensamblar las piezas y paneles antes de ponerlo a funcionar.
8. Enchufe el horno o vuelva a conectar el suministro eléctrico. Sigas las indicaciones en pantalla para seleccionar el modelo.
9. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Tecla F2

E0 Teclado desconectado

E1 Tecla atascada o en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Compruebe que los conectores J4, J5, J6 y J7 estén conectados con firmeza. Si no lo están, vaya al paso 3. Si lo están, vaya al paso 6.

1. Vuelva a conectar todos los conectores flojos.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico. Si desaparece la falla, vaya al paso 9. Si la falla persiste, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Siga las indicaciones en pantalla para seleccionar el número de modelo.
7. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

E0 Sensor del horno principal abierto o en cortocircuito

Sensores F3 E1 Sensor del horno inferior abierto o en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Desconecte el conector P3 del administrador del aparato Copernicus y mida la resistencia del sensor entre P3-1 y P3-2. Pruebe de 1000 Ω a 1200 Ω a 25 °C (77 °F). Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Ingrese al modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores) para verificar que la temperatura mostrada en la pantalla Cavity Temp (Temperatura de la cavidad) sea correcta (debe ser la temperatura ambiente). Si lo es, vaya al paso 8.
4. Si no lo es, desenchufe el horno o desconecte el suministro eléctrico.
5. Reemplace el tablero del Administrador del horno Copernicus. NOTA: En la pantalla de estado, la unidad de medición es Celsius.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Sensores F3 E3

Conector de sonda de carne o sonda de carne en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Retire la sonda de carne si está conectada.
3. Desconecte el conector P3 del administrador del aparato Copernicus.

1. Verifique la resistencia del conector entre P3-3 y P3-4. Si no es 0 Ω, el conjunto del conector está funcionando correctamente. Vaya al paso 6.
2. Si es 0 Ω, cambie el conjunto del conector.
3. Enchufe la sonda de carne y pruebe en caso de cortocircuito a tierra o abierto.
4. Si las pruebas de la sonda de carne no son correctas, reemplace la sonda de carne. A 25 °C (77 °F), la resistencia debe ser de aproximadamente 50 kΩ.
5. Si es correcta, reemplace el administrador del aparato Copernicus.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Para verificar la lectura de la sonda de carne, ingrese en el modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores). La sonda de carne debería detectar la temperatura ambiente.

FALLA	ERROR	CONDICIÓN DE FALLA PROBABLE
Entradas F5	E0	El interruptor de puerta y el pestillo no concuerdan (horno principal/superior)
	E3	El interruptor de puerta y el pestillo no concuerdan (horno inferior)

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Ingrese al modo Diagnostic (Diagnóstico) y seleccione Component Activation (Activación de componentes).

2. Toque o desplácese hasta Door Latch Motor (Motor del pestillo de puerta). Toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15 segundos y verifique si el estado del pestillo cambia en la pantalla. Si el estado no cambia, vaya al paso 4. Si cambia, vaya al paso 8.

3. Desenchufe el horno o desconecte el suministro eléctrico.

4. Desconecte el conector P3 y compruebe la continuidad (en el cable del pestillo) entre P3-5 y P3-7.

1. Desconecte el conector J8 del administrador del aparato Copernicus y mida la resistencia entre los conectores J8-2 y P5-1. Debería ser de 500 Ω a 3000 Ω a 25 °C (77 °F).

Administrador del aparato Copernicus inferior 1 2 3 4 5 6 7 8 P0 AM M 3L Pestillo de cuarta del motor inferior N B0 A0

1. Si el resultado de la comprobación de resistencia no es correcto, reemplace el conjunto de pestillo de puerta afectado.

2. Verifique que la resistencia entre los conectores J8-2 y P5-1 sea entre 500 Ω y 3000 Ω a 25 °C (77 °F).

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Ingrese al modo Diagnostic (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores). Compruebe el estado de la puerta en la pantalla abriendo y cerrando la puerta del horno.
6. Si el estado no cambia, desenchufe el horno o desconecte el suministro eléctrico.
7. Compruebe la continuidad del interruptor de la puerta con la puerta abierta y cerrada en P3-5 a P3-6. Puerta abierta = resistencia infinita. Puerta cerrada = cero resistencia.
8. Si los resultados de la comprobación de continuidad no son correctos, reemplace el conjunto de pestillo de puerta y verifique que la resistencia sea correcta.
9. Si todas las comprobaciones tienen resultados correctos, reemplace el administrador del aparato Copernicus.
10. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
11. Enchufe el horno o vuelva a conectar el suministro eléctrico.
12. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Entradas F5

E1 El pestillo no funciona (horno principal/superior)

E4 El pestillo no funciona (horno inferior)

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Ingrese al modo Diagnostic (Diagnóstico) y seleccione Component Activation (Activación de componentes).
2. Toque o desplácese hasta Door Latch Motor (Motor del pestillo de puerta). Toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15 segundos y verifique si el estado del pestillo cambia en la pantalla. Si el estado no cambia, vaya al paso 4.
3. Si el estado cambia, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 8.
4. Si el estado del pestillo en la pantalla es "open" (abierto), desenchufe el horno o desconecte el suministro eléctrico.
5. Revise si está floja la conexión del mazo entre el interruptor de pestillo del motor y P3-5 y P3-7.

1. Desconecte el conector J8 del Administrador del horno Copernicus. Mida la resistencia entre los conectores J8-2 y P5-1. Debería ser de 500 Ω a 3000 Ω a 25 °C (77 °F).

Administrador del aparato Copernicus superior Posilla de puerta del motor superior Administrador del aparato Copernicus inferior Posilla de puerta del motor inferior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior Posilla de puerta del motor superior

1. Si el resultado de la comprobación de resistencia está fuera del rango, reemplace el conjunto de pestillo de puerta.
2. Verifique que la resistencia entre los conectores J8-2 y P5-1 sea entre 500 Ω y 3000 Ω a 25 °C (77 °F).
3. Si todas las comprobaciones arrojaron resultados correctos, reemplace el administrador del aparato Copernicus.
4. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
5. Enchufe el horno o vuelva a conectar el suministro eléctrico.
6. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6	E1 Exceso de temperatura (homo principal/superior)
	E3 Exceso de temperatura (homo inferior)

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise los elementos que presentan un cortocircuito en la conexión a tierra. Compruebe la resistencia de los elementos:

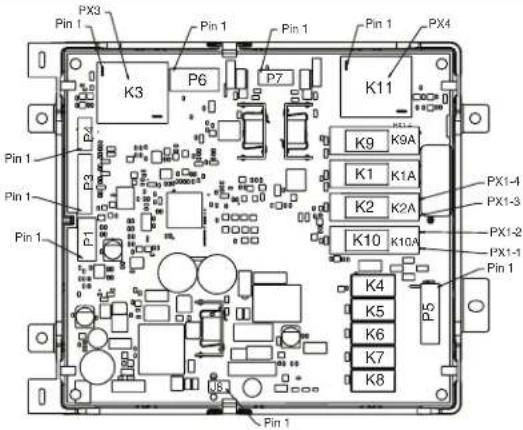

a. PX4-2 y PX3-2 para comprobar el elemento para asar a la parrilla (de 13,2 Ω a 14,6 Ω)
b. PX1-1 y PX3-2 para comprobar el elemento para hornear (de 19 Ω a 21 Ω)
c. PX1-3 y PX3-2 para comprobar el elemento de convección (de 16,6 Ω a 18,4 Ω)

1. Si identifica un cortocircuito a tierra, reemplace el elemento correspondiente.

2. Compruebe la presencia de relés en cortocircuito. Desconecte los conectores PX1 y PX4 y verifique la presencia de cortocircuitos entre:

a. PX1-1 y PX1-2 (Relé de hornear)
b. PX1-3 y PX1-4 (Relé de convección)
c. PX4-1 y PX4-2 (Relé de asar a la parrilla)

Amplifier & Diodes Connection Monitor K11 PXT A2 A2 interior Axial 000V interior Hysteres 280V RDJ RDJ Am Construction Hysteres 360V RQU RQ RQU RQ Lum Iator to Temperature Interior Abertura 150-70 (28 F) RDJRL N L 2 L

1. Si identifica un relé en cortocircuito, reemplace el administrador del aparato Copernicus.

2. Vaya al paso 13.

3. Si todo funciona correctamente, desconecte el conector P3 del administrador del aparato Copernicus y mida la resistencia del sensor del horno. Debería ser de 1000 Ω a 1200 Ω a 25 °C (77 °F). Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

Sensor de temperature de heno superior v v Administrador del aparato Copernicus superior v v Administrador del aparato Copernicus inferior v v P3 P2

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Ingrese al modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores) para verificar que la temperatura del horno correspondiente mostrada en la pantalla sea correcta (debe ser la temperatura ambiente).

NOTA: En la pantalla de estado, la unidad de medición es Celsius.

1. Si no lo es, desenchufe el horno o desconecte el suministro eléctrico.
2. Reemplace el tablero del Administrador del horno Copernicus.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6	E0 Interfaz del usuario del horno: se perdió la comunicación
	E6	Administrador del horno: se perdió la comunicación (horno principal/superior)
	E9	Administrador del horno: se perdió la comunicación (horno inferior)

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Confirmar la continuidad del cableado:

Para hornos simples: P1-4 a J15-3 y P1-5 a J15-2

Para hornos dobles: Copernicus superior P1-4 a J15-3 y Copernicus inferior P1-4 a J15-3

Copernicus superior P1-5 a J15-2 y Copernicus inferior P1-5 a J15-2

Para hornos simples: entre P1-1 y P1-2.

Para hornos dobles: entre P1-1 inferior, P1-2 inferior y P1-2 superior.

1. Si se confirmó la continuidad, reemplace el administrador del aparato Copernicus.

Hornos simples:

Hornos dobles:

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Si el error aparece de nuevo, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el tablero principal del HMI o el tablero de la IU.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Siga las indicaciones de la pantalla para la selección del modelo si se reemplazó la interfaz del usuario.
8. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA	ERROR	CONDICIÓN DE FALLA PROBABLE
F6	E4	Discrepancia de interfaz de estado de Interfaz del usuario/Administrador del aparato

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.

2. Reemplace el administrador del aparato Copernicus.

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico.

5. Encienda y apague el aparato. Si el error persiste después de reemplazar el administrador del aparato Copernicus, desenchufe el horno o desconecte el suministro eléctrico. Vaya al paso 7.

6. Si desaparece el error, vaya al paso 10.

7. Reemplace el tablero principal del HMI o el tablero de la IU.

8. Vuelva a ensamblar las piezas y paneles antes de ponerlo a funcionar.

9. Enchufe el horno o vuelva a conectar el suministro eléctrico y siga las instrucciones en pantalla para seleccionar el modelo.

10. Verifique que el funcionamiento sea normal. Si lo es, vaya al paso 14. Si el error sigue presente, vaya al paso 11.

11. Desenchufe el horno o desconecte el suministro eléctrico.

12. Reemplace el conjunto de panel de control.

13. Enchufe el horno o vuelva a conectar el suministro eléctrico.

14. Sigas las indicaciones en pantalla para seleccionar el modelo.

15. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA(Extremo izquierdo - 2 dígitos de reloj)	ERROR(Extremo derecho - 2 dígitos de reloj)	CONDICIÓN DEFALLA PROBABLE
F8	E0	Velocidad insuficiente del ventilador inferior
	E1	Velocidad excesiva del ventilador inferior
	E2	Velocidad insuficiente del ventilador superior
	E3	Velocidad excesiva del ventilador superior

MENSAJE DE VELOCIDAD DEL VENTILADOR INFERIOR EN SIMPLE/DOBLE: El producto presenta un problema y no lo puede seguir usando.

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

1. Desenchufe el horno o desconecte el suministro eléctrico.

2. Espere por lo menos 30 segundos.

3. Enchufe el horno o vuelva a conectar el suministro eléctrico.

4. Ingrese al modo Diagnostics (Diagnóstico) y diríjase a la lista Component Activation (Activación de componentes).

5. Active Cooling Fan Low Speed (Velocidad baja de ventilador de refrigeración).

6. Compruebe la entrada de voltaje adecuada en P5-5 y neutral para el ventilador de alta velocidad, P5-4 y neutral para el ventilador de baja velocidad cuando el ventilador de refrigeración esté funcionando mediante los pasos siguientes.

7. Desenchufe el horno o desconecte el suministro eléctrico.

8. Conecte el equipo medidor de tensión.

9. Enchufe el horno o vuelva a conectar el suministro eléctrico. Mida la tensión y confirme que la lectura de tensión sea de 120 V. Si no fuera así, desenchufe el horno o desconecte el suministro de energía y vaya al paso 13. Si lo es, vaya al paso 10.

10. Compruebe la entrada de voltaje adecuada en P4-1 y P4-2 y confirme que la lectura de voltaje sea 5 V de CC. Si no es así, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 13. Si lo es, vaya al paso 11.

11. Desenchufe el horno o desconecte el suministro eléctrico.

12. Reemplace el ventilador de refrigeración. Vaya al paso 15.

1. Verifique la integridad de todos los cables del mazo y las conexiones entre el administrador del horno y el ventilador de refrigeración. Compruebe que no haya cables en cortocircuito hacia el chasis. Si los cables están pellizcados o dañados, reemplace el mazo del ventilador de refrigeración. Vaya al paso 15. Si los cables están en buenas condiciones, vaya al paso 14.
2. Reemplace el administrador del horno. Vaya al paso 15.
3. Vuelva a colocar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Ingrese al modo Diagnostics (Diagnóstico) y verifique la velocidad del ventilador dentro del horno. (Alta velocidad: 1000-3300, Baja velocidad: 400-3000)

Después de completar la comprobación de Velocidad del ventilador, regrese a la lista de activación y active Cooling Fan High Speed (Velocidad alta del ventilador de refrigeración) y vuelva a la pantalla More Information (Más información) para la velocidad del ventilador.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F9 E0

Las conexiones de cableado del producto no son correctas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Acceda al cableado eléctrico desde el suministro eléctrico de la casa al horno.

3. Revise el cableado de la casa hacia el producto. Averigüe si la conexión neutral está conmutada con L1 o L2 (consulte las instrucciones de instalación para obtener detalles sobre el cableado del producto).

4. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

5. Enchufe el horno o vuelva a conectar el suministro eléctrico.

6. Compruebe que el funcionamiento sea normal ejecutando una función de cocción. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

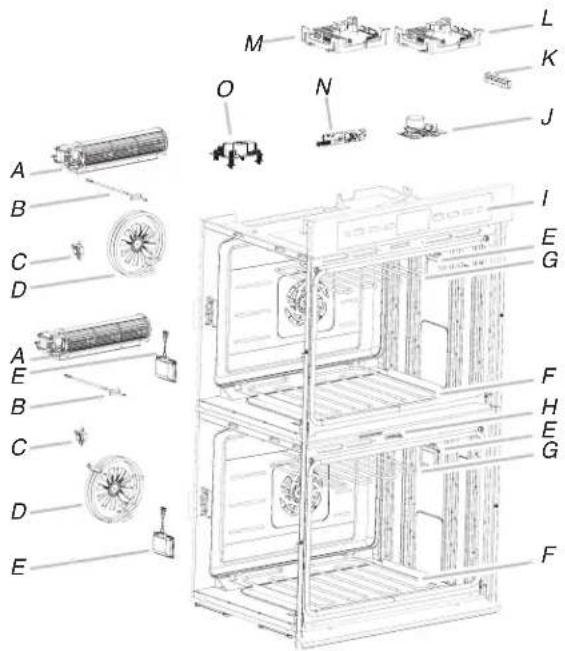

Componentes del horno

Ubicaciones de componentes

A. Ventilador de refrigeración
B. Sensor de temperatura del horno
C. Limitador de temperatura
D. Conjunto de convección
E. Conjunto de luces
F. Elemento para hornear (oculto)
G. Elemento para asar a la parrilla
H. Conjunto de pestillo de puerta inferior
I. Conjunto de panel de control
J. Conjunto de pestillo de puerta superior
K. Bloque de terminal
L. Administrador del aparato Copernicus
M. Horno inferior del administrador del aparato Copernicus (en modelos de horno doble)
N. Tablero principal del HMI o tablero de la IU
O. Suministro de energía de modo interruptor (SMPS) (en modelos de horno simple)

NOTA: La cavidad superior del horno doble mostrado arriba es la misma que para modelos de horno simple.

Lógica de relé de ventilador de refrigeración

	Soplador de alta velocidad del horno (principal/superior o inferior)	Soplador de baja velocidad del horno (principal/superior o inferior)
Cocción del horno: fría - O
Cocción del horno: tibia - O
Cocción del horno: caliente	O	-
Limpieza automática del horno	O	-
LEYENDA
Cold (Fría)	La temperatura de la cavidad es inferior a 100 °C (212 °F).
Warm (Tibia)	La temperatura de la cavidad es de entre 100 °C y 315 °C (212 °F y 599 °F).
Hot (Caliente)	La temperatura de la cavidad es superior a 315 °C (599 °F).

Modo	Bake (Hornear)	Broil (Asar a la parrilla)	Aro de convección	Ventilador de convección
Convect Frozen Pizza (Pizza congelada por convección)	C C C O
Convect Pastry (Hojaldre por convección)	C C C C
Convect Slow Roast 12 hrs (Asado lento por convección 12 h)	C C C O
Convect Slow Roast 8 hrs (Asado lento por convección 8 h)	C C C O
Convect Slow Roast 4 hrs (Asado lento por convección 4 h)	C C C O
Convect Roast (Asar por covección)	C C C O
Convect Broil (Asar a la parrilla por convección)	- C - C
Convect Bake (Hornear por convección)	C C C C
Convect Bake - Rapid Preheat (Hornear por convección - Precalentamiento rápido)	C C C C
Bake (Hornear) C C C C
Broil (Asar a la parrilla) - C --
Keep Warm (Mantener caliente)	C C - C
Rapid Proof (Leudado rápido)	C C --
Proof (Leudar) C C --
Self Clean (Autolimpieza) C C --

LEYENDA

Relé apagado	Encendido y apagado de relé	Relé encendido	No disponible
-	C	O N/D

Tabla de pruebas de componentes: horno

Para verificar correctamente el voltaje, siga estos pasos:

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Conecte el equipo de medición de voltaje a los puntos de comprobación.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico y confirme la lectura de voltaje.
4. Desenchufe el horno o desconecte el suministro eléctrico.

Componente	Costado de acceso para reparaciones	Puntos de comprobación de Copernicus	Resultados-resistencia Resultados-voltaje
Luces Parte frontal P7-1 a L1 (J8-1) 0-40 Ω 120 V
Interruptor de pestillo Parte frontal P3-7 a P3-5 Circuito abierto
Interruptor de la puerta Parte frontal P3-6 a P3-5			Circuito cerrado con la puerta del horno cerrada
Motor del pestillo Parte frontal P5-1 a N (J8-2) 500-3000 Ω Motor de 120 V funcionando
Sensor de temperatura del horno Parte frontal P3-1 a P3-2			De 1075 Ω a 20 °C (68 °F) DLB
Sonda para carnes Parte lateral P3-3 a P3-4 9876-10075 Ω
Motor del soplador: alta velocidad	Parte trasera	P5-5 a N (P7-1)	15-23 Ω	Motor de 120 V funcionando
Motor del soplador: baja velocidad	Parte trasera	P5-4 a N (J8-2)	15-23 Ω	Motor de 120 V funcionando
Limitador térmico	Parte trasera	PX3-1 a L2 (Línea principal)	Circuito cerrado	0 V cerrado, N/A abierto
Ventilador de convección*	Parte trasera	P5-3 a N (J8-2)	16-20 Ω	Motor de 120 VCA funcionando
Elemento de convección*	Parte frontal PX1-3 a PX3-2		16,63-18,38 Ω	Funcionamiento en ciclo de convección a 240 VCA
Elemento para hornear	Parte trasera	PX1-1 a PX3-2	19,0-21,6 Ω	Ciclo de horneado de 240 V en funcionamiento
Elemento para asar a la parrilla	Parte frontal	PX4-2 a PX3-2	13,5-14,92 Ω	Ciclo de asado a la parrilla de 240 V en funcionamiento

Componente	Costado de acceso para reparaciones	Puntos de comprobación de Copernicus	Resultados-resistencia Resultados-voltaje
Tablero de interfaz del usuario Parte frontal J15-2 a J15-4 N/D 14 VCC
Administrador del aparato Copernicus	Arriba (simple/doble)	P1-2 a P1-5 N/D 14 VCC

*NOTAS:
■Desconecte el mazo del tablero antes de ejecutar mediciones.
- Consulte la tabla siguiente para identificar las espigas de conectores.

Administrador del aparato Copernicus	Espiga de conector del mazo	Pin del administrador del aparato Copernicus
	PX1-1 J12
	PX1-2 J16
	PX1-3 J13
	PX1-4 J17

NOTAS

©2020 Todos los derechos reservados.

W11324895A

NOTA: Esta hoja contiene información importante sobre el servicio técnico.
