Tipo de producto	Cocina eléctrica doble horno
Marca	JENN-AIR
Modelo	JJW2830LM
Ancho	30 pulgadas (76,2 cm)
Profundidad	27 pulgadas (68,6 cm)
Altura	47 pulgadas (119,4 cm)
Peso	Aproximadamente 150 kg
Alimentación eléctrica	240 V, 40 A, 60 Hz
Capacidad del horno superior	Aproximadamente 4.5 pies cúbicos (127 L)
Capacidad del horno inferior	Aproximadamente 4.5 pies cúbicos (127 L)
Funciones de cocción	Cocción por convección, cocción tradicional, grill, mantener caliente, levado de masa, autolimpieza
Limpieza	Autolimpieza por pirólisis
Pantalla	Pantalla táctil a color
Controles	Pantalla táctil con teclas
Seguridad	Bloqueo automático de puerta en ciclo de autolimpieza, pestillo motorizado
Sonda de cocción	Incluida, para cocción al punto
Ventilador de enfriamiento	Sí, con dos velocidades
Color	Acero inoxidable
Garantía	2 años piezas y mano de obra
Tipo de instalación	Empotrable o instalación libre

Preguntas frecuentes - JJW2830LM JENN-AIR

¿Cómo usar el ciclo de autolimpieza?

Seleccione el modo Self Clean mediante el menú Herramientas. Asegúrese de que la puerta esté cerrada. El horno se bloquea automáticamente. La duración varía según el grado de suciedad. Una vez terminado, el horno se enfría y se desbloquea.

¿Qué hacer si la pantalla se queda en negro?

Verifique que el aparato esté enchufado y que el disyuntor no haya saltado. Si el problema persiste, corte la alimentación 10 segundos y restablezca. Si la pantalla sigue en negro, contacte a un técnico.

¿Cómo usar la sonda de cocción?

Inserte la sonda en la carne. Conéctela en el enchufe del horno. Seleccione un modo de cocción y ajuste la temperatura deseada. El horno se detiene automáticamente cuando se alcanza la temperatura interna.

¿Cómo ajustar el reloj?

Presione el menú Herramientas (Tools), luego seleccione Ajustes (Settings). Use la pantalla táctil para ajustar la hora.

¿Qué significa el código de error F3E0?

El código F3E0 indica un problema de sensor de temperatura del horno principal. El horno puede no calentar correctamente. Contacte a un técnico para verificar el sensor.

¿Cómo activar el bloqueo infantil?

Presione el menú Herramientas (Tools), luego Configuración (Settings). Busque la opción Bloqueo (Lock) y actívela. Las teclas se desactivarán hasta que se desactive.

El horno no calienta, ¿qué revisar?

Verifique que el aparato esté bien enchufado y que el disyuntor no esté disparado. Asegúrese de que el modo de cocción esté correctamente seleccionado. Si el problema persiste, un elemento calefactor o un relé puede estar defectuoso.

¿Cómo usar el modo convección?

Seleccione el modo Convección en la pantalla táctil. El ventilador de convección y el elemento calefactor funcionan juntos para una cocción uniforme. Reduzca la temperatura en 25 °F (14 °C) en comparación con una receta tradicional.

¿Dónde encontrar el número de modelo y de serie?

El número de modelo y el número de serie se encuentran en una etiqueta ubicada en el chasis del horno, generalmente en la parte inferior del marco o detrás de la puerta.

¿Cómo limpiar la puerta del horno?

Use un paño suave y un limpiador no abrasivo. No use limpiadores para horno en el sello de la puerta. Para el vidrio, un limpiador de vidrios común es adecuado. Evite los raspadores metálicos.

MANUAL DE USUARIO JJW2830LM JENN-AIR

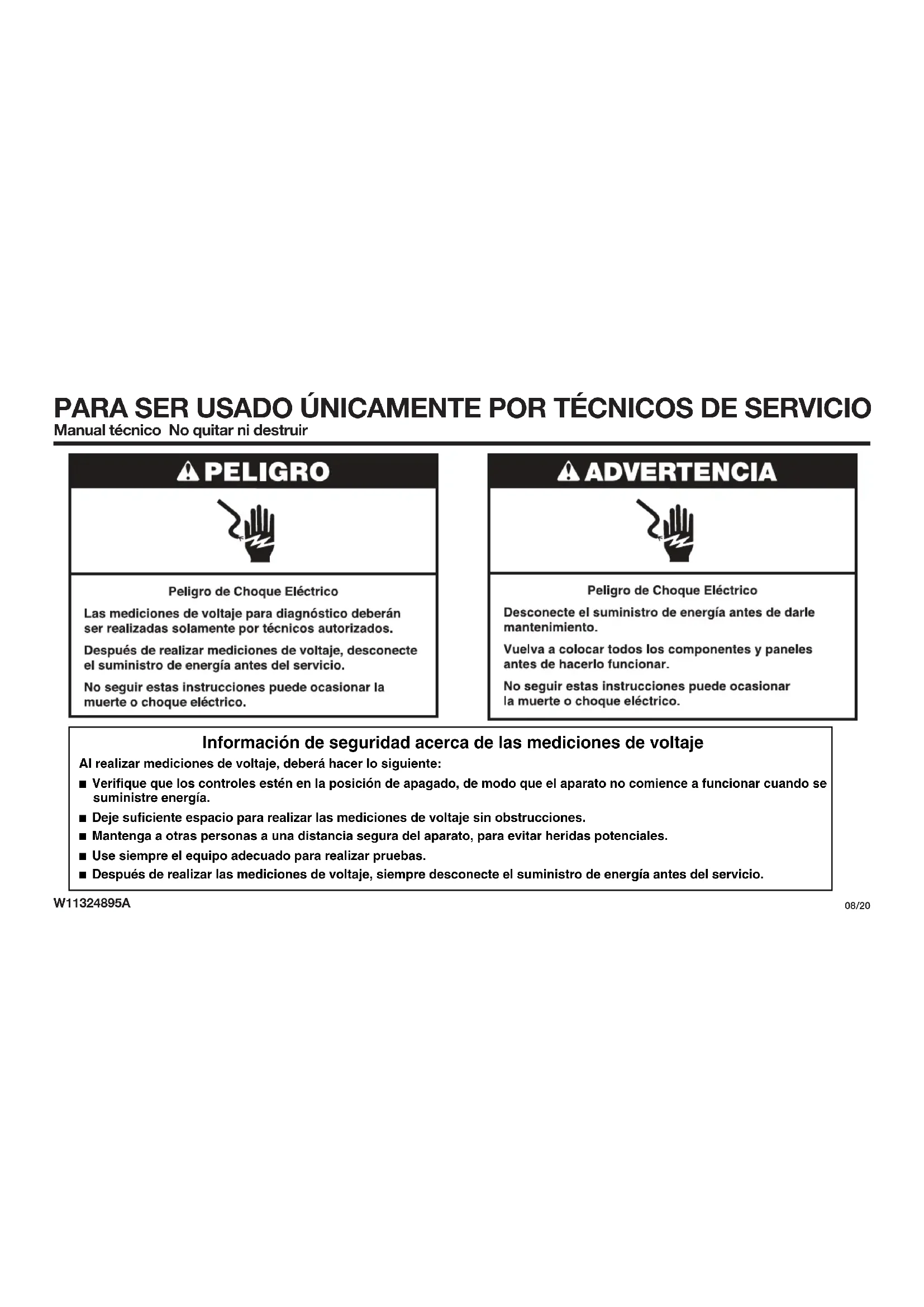

Peligro de Choque Eléctrico

Las medicaciones de voltaje para diagnóstico deferán ser realizadas solamente por技术和orizados.

Después de realizar medicaciones de voltaje, desconnecte el suministro de energia antes del service.

No seguir estas instrucciones puede occasionar la muerte oCHOque electrico.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energia antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funciona.

No seguir estas instrucciones pueda occasionar la muerte oCHOQUE ELECTRICO.

Información de seguridad acerca de las medicaciones de voltaje

Al realizar medicaciones de voltaje, deben hacer lo paciente:

Verifique que los controlles estén en la posicón de apagado, de modo que el aparato no comience a functionar cuando se suministe energia.
- Deje suficiente espacio para realizar las medicaciones de voltaje sin obstrucciones.
- Mantenga a另一边 personas a una distancia segura del aparato, para evitar heridas potencias.
Use sometime el equipo adecuado para realizar pruebas.
- Después de realizar las medicaciones de voltaje, siempre desconecte el suministro de energia antes del service.

IMPORTANTE: Componentes electrónicos sensibles a la descarga electrostática (ESD)

Los problemas de descarga electroestática se incluyen presentes en cualquier lugar. Las descargas electroestáticas peuvent darar o debilitar el ensamblaje del control electrónico. El nuevo ensamblaje del control puede parecer que funciona bien antes de que se haya terminado la reparación, pero PODrjan ocurren fallas en unacke posteriordehyde a la tension provocada por la descarga electroestática.

Utilice una correa antiestatica para muñeca. Conecte la correa para muñeca a un punto verde de conexión a tierra, o a una pieza de metal que no está pintada en el artefacto

-O BIEN

Toque varias vezes con el dedo un punto verde de connexion a tierra o una pieza de metal que no está pintada en el artefacto.

• Antes de sacar la pieza de su empaque, toque un punto verde de conexión a tierra o una pieza de metal que no está pintada con la Bolsa antiestática.
  Evite tocar las piezas electricas o los contactos terminales; manipule el ensamblaje del control electrico solamente por los bordes.
• Cuando vuelva a empacar el ensamblaje del control electrónico que haya fallado en una bolsa antiestática, sigas las instrucciones antes Mentionadas.

Diagnóstico

Desenchufe el hora o desconecte el suministro electrico antes de realizar las siguientes verificaciones:

• Una causa probable de la falla de control es la corrosion de las conexiones. Observe las conexiones y verifique la continuaidad con un ohmiometro.
  Todas las pruebas/comprobaciones deben hacerse con un VOM o un DVM queonga una sensibility de 20 000 Ω por voltio de CC o mayor.
• Controle todas las conexiones antes de reemplazar los componentes,UGC, buscando cables rotos o sueltos, terminales con falla o cables que no han sido ajustados lo sufiente bajo dels los connectores. Los mazos dañados se deben estarlos complectos. No repare un mazo.
  Se deben realizar controles de resistencia con el cable de suministro electrico desenhucido del tornacorriente y el mazo de cables o los conectores desconectados.
  Si el hora no caliente, pueda existir un problema con las conexiones al suministro electrico. Revise la conexión a L2.

IMPORTANTE: No reemplace el control si no enquirya evidencia alguna de falla.

Para ingresar al modo Diagnostics (Diagnóstico):

Antes de aplicarrialquier medida de correccion, siga these pasos para ingresar al modo Diagnostics (Diagnostico):

1. Ingrese al modo Diagnostics (Diagnostico) presionando las mismas 3 teclas 3 vezes seguidas. Homos simples: Presione KITCHEN TIMER (Temporizador de cucina) > TOOLS (Herramientos) > SELF CLEAN (Autolimpieza) (repetir 2 vezes mais). Hornos dobles: Presione UPPER OVEN (Horno superior) > LOWER OVEN (Horno inferior) > LOWER LIGHT (Luz inferior) (repetir 2 vezes mais). NOTE: No debe esperar un aviso audible ni visual del control entre presiones de teclas.
2. Si el control no ingresa al modo Diagnostics (Diagnostico), siga repitiendo la sequencia de pulsacion de teclas del Paso 1. Cuando el control ingreso al modo Diagnostics (Diagnostico), se encenderan todas las teclas.
3. Aside el menu Diagnostics (Diagnostico), desplacese hasta la seleccion deseada usinga pantalla tactil.

Diagnóstico de error: Revise y borre el historiari de fallas.

Activación de componentes: Active manualmente cada relié.

Sensores e interruptores: Revise las temperatas tradiconales de la cavidad del hora y el estado del interruptor de puerta/pestillo.

Información del sistema: Revise el número de modelos, el número de série y las versiones de software.

Salir de los diagnósticos

Procedimiento general: Códigos de error

NOTA: Todas las fallas se guardan en el historial de fallas. Para verificar si persiste un已久的 error, inicia una direccion y espere 1 minuto para procombar si aparece el error.

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplacese hasta Error Diagnostics (Diagnostico de error) en el menu Diagnostics (Diagnostico) y luego, toque OK (Aceptar).

1. Para borrar los@c Rodrigos de error, toque Clear History (Borrar historiari).
2. Si no aparecen fallas, verá el mensaje No Error (No hay erros) en la pantalla.

Procedimiento general: Version del software

Exclusivamente para ingeniería

Procedimiento general: Component Activation (Activación de componentes)

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta Component Activation (Activación de componente), en el menu Diagnostics (Diagnóstico), y bajo, toque OK (Aceptar).

NOTA: Las cargas se apagan si permanecen activas durante mas de 5 Minutes.

Modelos deorno simple

Selección Relé
Elemento para hornear Relé de hornear
Elemento para asar a la parrilla Relé de asar a la parrilla
Elemento de conveción Relé de elemento de conveción
Ventilador de conveción Relé del ventilador de conveción
Velocidad alta del ventilador de refrigeración	Relé alto del ventilador de refrigeración
Velocidad baja del ventilador de refrigeración	Relé bajo del ventilador de refrigeración
Luz delorno Relé de la luz del homo
Motor del pestillo de la puerta Relé del pestillo de la puerta
Modelo deorno doble
Selección Relé
Elemento para hornear superior Relé de elemento de hornear superior
Elemento para asar a la parrilla superior	Relé de elemento de asar a la parrilla superior
Elemento de conveción superior	Relé de elemento de conveción superior
Ventilador de conveción superior	Relé de ventilador de conveción superior

Selección Relé
Velocidad alta del ventilador Refrigeración superior	Relé de velocidad alta del ventilador refrigeración superior
Velocidad baja del ventilador refrigeración superior	Relé de velocidad baja del ventilador de refrigeración inferior
Luz del hora superior Relé de la luz del hora superior
Motor del pestillo de la puerta superior	Relé del motor del pestillo de la puerta superior
Elemento para hornar inferior Relé de elemento de hornar inferior
Elemento para asar a la parrilla inferior	Relé de elemento de asar a la parrilla inferior
Elemento de convecction inferior (en algunos modelos)	Relé de elemento de convecction inferior
Ventilador de convecction inferior (en algunos modelos)	Relé del ventilador de convecction inferior
Velocidad alta del ventilador refrigeración inferior	Relé de velocidad alta del ventilador de refrigeración inferior
Velocidad baja del ventilador refrigeración inferior	Relé de velocidad baja del ventilador de refrigeración inferior
Luz del hora inferior	Relé de la luz del hora inferior
Motor del pestillo de la puerta inferior	Relé del motor del pestillo de la puerta inferior

Procedimiento general: Sensores e interruptores

NOTA: Este procedimiento es para ver el estado actual de los interruptores y las lecturas del sensor del microondas.

Modelos de hora simple

Componente Estado
Interruptor de la puerta Open (Abierto) o Closed (Cerrado)
Interruptor del pestillo Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad Grados en Celsius
Temperatura de la sonda de carne Grados en Celsius
Modelo deorno doble
Selección Relé
Interruptor de la puerta superior Open (Abierto) o Closed (Cerrado)
Interruptor del pestillo superior Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad superior Grados en Celsius
Temperatura de la sonda de carne superiores	Grados en Celsius
Interruptor de la puerta inferior Open (Abierto) o Closed (Cerrado)
Interruptor del pestillo inferior Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad inferior Grados en Celsius
Temperatura de la sonda de carne inferior	Grados en Celsius

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplacese hasta Sensors & Switches (Sensores e interruptores), en el menu Diagnostics (Diagnostico), y luiq, toque OK (Aceptar).
3. Toque o desplacese por el menu Sensors & Switches (Sensores e interruptores) para ver el estado deseado: NOTE: Si toca en Back (Atras), la pantalla regresar a menu Diagnostics (Diagnostico) principal.

Procedimiento general: System Information (Información del sistema)

NOTA: Este procedimiento permite revisar la?singularmente informacion del systema:

System Information (Información del sistema)	Pantalla	Horno simple	Horno doble
N.° de modelo Información del modelos O O
N.° de series	Número de series del producto	O	O
N.° de series de IU	Número de series de la interfaz del usuario	O	O
N.° de series de ACU	Número de series de la Unidad de control del electrodométrico	O	N/D
N.° de series de ACU superior	Número de series de la Unidad de control del electrodométrico superior	N/D O
N.° de series de ACU inferior	Número de series de la Unidad de control del electrodométrico inferior	N/D O
Version de IU	Version de software de la interfaz del usuario	O	O
SW central del HMI	Version de software del tablero principal del HMI	O	O
SW izquierdo del HMI	Version de software del teclado izquierdo del HMI	O	O
EE izquierdo del HMI	Version de EEPROM del teclado izquierdo del HMI	O	O
SW derecho del HMI	Version de software del teclado derecho del HMI	O	O
EE derecho del HMI	Version de EEPROM del teclado derecho del HMI	O	O
Version de Kernel	Version de software del tablero principal del HMI	O	O
Version de calibración de toque	Version de software de cola de LCD/TP FPC	O	O

System Information (Información del sistema)	Pantalla	Horno simple	Horno doble
Version de la base de datos	Estructura de la base de datos del tablero principal del HMI	O	O
Version de audio	Version de software del tablero principal del HMI	O	O
SW ACU	Version de software de la unidad de control del electrodométrico	O N/D
SW ACU superior	Version de software de la unidad de control del electrodométrico superior	N/D O
SW ACU inferior	Version de software de la unidad de control del electrodométrico inferior	N/D O
Ingresos a diagnóstico	Número de veces que se ha ingreso al menu Diagnostics (Diagnóstico)	O	O

Leyenda

Selección no disponible Selección disponible

N/D O

1. Ingrese al modo Diagnostics (Diagnostico).
2. Toque o desplécastes hasta System Information (Información del sistema) en el menu Diagnostics (Diagnostico) y bajo, toque OK (Aceptar).
3. Toque o desplacese por el menu System Information (Informacion del
   sistema) para ver el estado deseado. NOTE: Si toca en Back (Atras), la pantalla regresar a menu Diagnostics (Diagnostico) principal.

Códigos de falla/ error en la pantalla

Sin pantalla; el control está en blanco Interfaz del usuario del administrador del aparato Copernicus

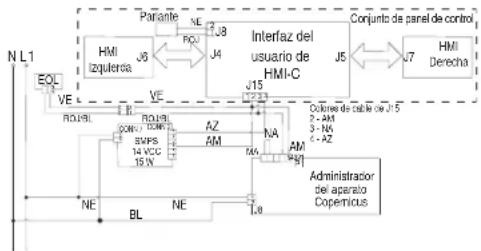

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Desenchufe el horno o desconecte el suministro eletrico.
2. Quite la cubierta de plástico de la interfaz del usuario. Confirme la connexion entre la pantalla y la interfaz del usuario.
3. Para hornos simples: verifie el cableado de L1 a SMPS (CONN7-2) Para hornos dobles: verifie el cableado de L1 al administrador del aparato Copernicus (J8-1).

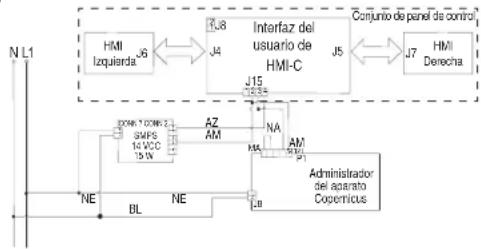

Horno simple

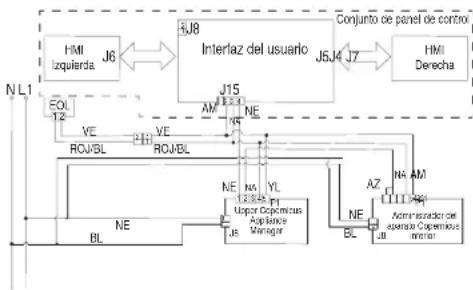

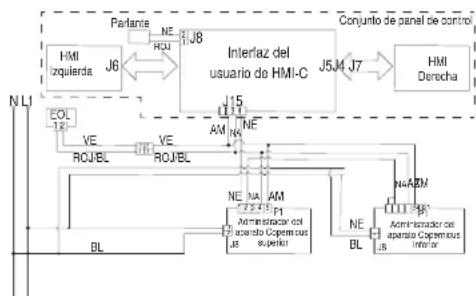

Homo doble

1. Verifique la connexion del mazo de cables a la interfaz del usuario (J15).
2. Para verificar si la tensión de entrada adecuada en J15-2 (GND) a J15-4 (14 V CC) en la interfaz del usuario es correcta, siga"These pasos:
3. Conecte el equipo de medicación de tension en J15-2 y J15-4 en la interfaz del usuario.
4. Enchufe el horno o yuelva a conectar el suministro electrico.
5. Mida la tensión y confirme que la lectura sea de 14 V de CC. Si así fuera, desenchufe el hora o desconecte el suministro electrico. Vaya al paso 16.
6. Si la tension no es correcta, vaya al paso 10.
7. Desenchufe el hora o desconecte el suministro eletrico. Para hornos simples: reemplace el suministro de energia de modo interruptor (SMPS). Para hornos dobles: reemplace el administrador del aparato Copen
8. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funcional.
9. Enchufe el hora o vuelva a conectar el suministro electrico.
10. Verifique la pantalla del tablero de control. Si todas no hay pantalla, desenchufe el hora o desconecte el suministro electrico.
11. Reemplace la interfaz del usuario.
12. Enchufe el hora o vuelva a conectar el suministro electrico.

1. Vuelva a ensamblar todas las piezas y paneles antes deponerlo afuncionar.
2. Enchufe el hora o vuelva a conectar el suministro electrico.
3. Si todavía no hay pantalla, desenchufe el hora o desconecte el suministro electrico.
4. Reemplace elconjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcional.
6. Enchufe el hora o vuelva a conectar el suministro electrico.
7. Verifique que el funcionajo sea normal.

La Interfaz del usuario no recciona al tacto

Conjunto de panel de control

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Ingrese al menu Diagnostics (Diagnostico) y toque POWER (Encender).
2. Para restablecer la calibracion de control tactil: desenchufe el horno o disconnecte el suministro eletrico, espere 10 segundos y bajo, enchufe el horno o vuela a conectar el suministro eletrico. Si el aparato sigue sin responder, vaya al Paso 3.
3. Desenchufe el hora o desconecte el suministro electrico.
4. Reemplace elconjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes deponerlo afuncionar.
6. Enchufe el hora o vuelva a conectar el suministro electrico.
7. Verifique que el funcionajo sea normal.

No hay sonido Altavoz, Conjunto de panel de control

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Verifique que el sonido está activado. Toque el menú Tools (Herramrientas) y luigo, desplácese hasta el menú Sound (Sonido). Confirme que las ccaciones Key Press (Pulsación de teclas), Timer & Alert (Temporizador y alerta) y Power On & Off (Encendido y apagado) estén todasactivadas y ajuste el volumen deseado.
2. Desenchufe el hora o desconecte el suministro electrico.
3. Compruebe que el altovo esté conectado con firmeza al tablero principal del HMI o al tablero de UI en J8. Si el altovo está firmamente conectado, vaya al Paso 4. Si la connexion del altovo está floja, vuela a conectarlo y continua al Paso 5.

1. Reemplace el altavoz.
2. Vuelva a ensamblar todas las piezas y paneles antes deponerlo afuncionar.
3. Enchufe el hora o vuelva a conectar el suministro electrico.
4. Confirme el funciona del altovo. Si el problema persiste, desenchufe elhomme odesconecte elsuministroeléctrico,reemplace el Conjunto de panel de control y repita los pasos 5 a 7.

FALLA ERROR CONDICION DE FALLA PROBABLE

F1 Interno E0 Falla de interfaz del usuario del hora

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifies el número de error ingresando al modo Diagnostics (Diagostico) y seleccionando Error Diagnostics (Diagostico de error).

NOTA: Si hay algunos@códigos de error guardados, soluciónelos primero.

1. Desenchufe el hora o desconecte el suministro electrico.
2. Confirme que elconjunto de panel de control esté conectado al chasis del hora.Si lo está, vaya al paso 6.Si no lo está, corrija la connexion.
3. Vuelva an ensambarlas todas las piezas y paneles antes deponerlo aFuncar.
4. Enchufe el hora o vuelva a conectar el suministro electrico y encienda y opaque.
5. Si el error persiste, desenchufe el hora o desconecte el suministro eletrico.
6. Reemplace el tablero principal del HMI o el tablero de la UI.
7. Vuelva an ensambar todas las piezas y paneles antes deponerlo a funcional.
8. Enchufe el hora o vuelva a conectar el suministro electrico y encienda y apague.
9. Si el error persiste despues de haber reemplazado el tablero principal del HMI o el tablero de la IU, desenchufe el hora o desconecte el suministro electrico y reemplace elconjunto del panel de control.
10. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funcional.
11. Enchufe el hora o vuelva a conectar el suministro electrico. Sigas las indicaciones en pantalla para seleccionar el Modelo.
12. Verifique que el funcionajo sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historiario. Si reemplazo el Conjunto de panel de control, no necesita borrar el historiario de erros.

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).
PROCEDIMIENTO: Antes de continuar, verifies el已久的 error.
ingreso al modo Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).
NOTA: Si hayotiros codigos de erroguardados, solucionelos primero.
1. Desenchufe el hora o desconecte el suministro electrico.
2. Para hornos simples: reemplace el administrador del aparato Copernicus. Para hornos dobles: reemplace ambos administradores del aparato Copernicus.
3. Vuelva a ensambar todas las piezas y paneles antes deponerlo aFuncinar.
4. Enchufe el hora o vuelva a conectar el suministro electrico.
5. Si el error persististe despues de reemplazar el administrador del aparato Copernicus, desenchufe el homo o desconze el suministro electrico y vaya al Paso 6. De lo contrario, vaya al paso 9.
6. Reemplace elconjunto de panel de control.
7. Vuelva a ensamblar las piezas y paneles antes deponerloa funciona.
8. Enchufe el hora o vuelva a conectar el suministro electrico. Sigas las indicaciones en pantalla para seleccionar el Modelo.
9. Verifique que el funcionaimiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), selección Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazo el Conjunto de panel de control, no necesita barrar el historial de erreores.

FALLA ERROR CONDICION DE FALLA PROBABLE

E0 Teclado desconectado

E1 Tecla atascada o en cortocircuito

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifies el已久的 error.
ingresando al modo Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el homo o desconecte el suministro eletrico
2. Compruebe que los conectores J4, J5, J6 y J7 esten conectados con firmeza. Si no lo está, vaya al paso 3. Si lo está, vaya al paso 6.

1. Vuelva a conectar todos los conectores flojos.
2. Vuelva a ensambar todas las piezas ypaneles antes deponerlo a funcar.
3. Enchufe el hora o vuela a conectar eluministro electrico. Si desaparece la falla, vaya al paso 9. Si la falla persiste, desenchufe el hora o desconnecte eluministro electrico.
4. Reemplace elconjunto de panel de control.
5. Vuelva a ensambar todas las piezas y paneles antes deponerlo afuncionar.
6. Siga las indicaciones en pantalla para seleccionar el numero de modelo.
7. Verifique que el funcionaimiento sea normal. Ingrese al menu Diagnostics (Diagnóstico), selección Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazo el Conjunto de panel de control, no necesita borrar el historial de erreores.

FALLA ERROR CONDICTION DE FALLA PROBABLE

E0 Sensor del hora principal abierto o en cortocircuito

E1 Sensor del hora inferior abierto o en cortocircuito

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifie elIELDo de error ingresando al mode Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el hora o desconecte el suministro electrico.
2. Desconnecte el conductor P3 del administrador del aparato Copemicus y mida la resistencia del sensor entre P3-1 y P3-2. Pruebe de 1000 Ω a 1200 Ω a 25^ (77°F). Compruebe que el sensor no presente un cortocircuito en la conexión a Tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

1. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funciona.

2. Enchufe el hora o vuelva a conectar el suministro eletrico.

3. Ingrese al modo Diagnostics (Diagnostico) y seleccione Sensors & Switches (Sensores e interruptores) para vericar que la temperatura做不到 lo在哪？ La pantalla Cavity Temp (Temperatura de la cavidad) sea correcta (debe ser la temperatura ambiente). Si lo es, vaya al paso 8.
4. Si no lo es, desenchufe el hora o desconecte el suministro electrico.
5. Reemplace el tablero del Administrador del hora Copernicus.

NOTA: En la pantalla de estado, la unidad de medicación es Celsius.

1. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funciona.
2. Enchufe el hora o vuelva a conectar el suministro electrico.
3. Verifique que el funcionamento sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

FALLA ERROR CONDICTION DE FALLA PROBABLE

Sensores F3 E3

Conector de sonda de carne o sonda de carne en cortocircuito

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifies el已久的 error.
ingresando al mode Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el horno o desconecte el suministro eletrico.
2. Retire la sonda de carne si está conectada.
3. Desconecte el conector P3 del administrador del aparato Copernicus.

1. Verifique la resistencia del conductor entre P3-3 y P3-4. Si no es 0 ,el Conjunto del conductor está的功能ando correctamente. Vaya al paso 6.
2. Si es 0_1 cambie el Conjunto del conector.
3. Enchufe la sonda de carne y pruebe en caso de cortocircuito a tierra o abierto.
4. Si las pruebas de la sonda de carne no son correctas, reemplace la sonda de carne. A 25^ (77^) , la resistenciaDebe ser de aproximadamente 50k .
5. Si es correcta, reemplace el administrador del aparato Copernicus.
6. Vuelva a ensambaras todas las piezas ypaneles antes deponerlo a funcional.
7. Enchufe el hora o vuelva a conectar el suministro electrico.
8. Verifique que el funcionamento sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial. Para verficar la lectura de la sonda de carne, ingrese en el modo Diagnostics (Diagnostico) y seleccione Sensors & Switches (Sensores e interruptores). La sonda de carne deberia detectar la temperatura ambiente.

FALLA	ERROR	CONDICION DE FALLA PROBABLE
Entradas F5	E0	El interruptor de puerta y el pestillo no concuerdan (horno principal/superior)
	E3	El interruptor de puerta y el pestillo no concuerdan (horno inferior)
PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de Continuing, verifie el número de error ingresando al modo Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

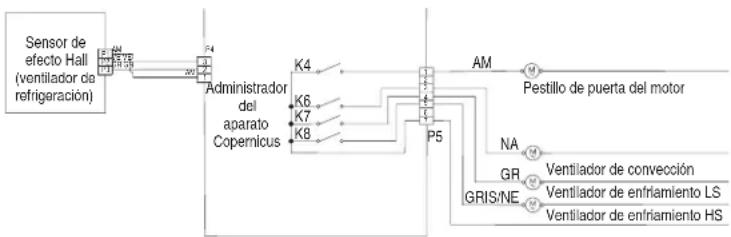

1. Ingrese al modo Diagnostic (Diagnóstico) y selección Component Activation (Activación de componentes).
2. Toque o desplacese hasta Door Latch Motor (Motor del pestillo de puerta). Toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15segundos y verifie si el estado del pestillo cambia en la pantalla. Si el estado no cambia, vaya al paso 4. Si cambia, vaya al paso 8.
3. Desenchufe el hora o desconecte el suministro electrico.
4. Desconecte el conector P3 y compruebe la continuidad (en el cable del pestillo) entre P3-5 y P3-7.

1. Desconecte el conductor J8 del administrador del aparato Copernicus y mida la resistencia entre los conctores J8-2 y P5-1. Deberia ser de 500 Ω a 3000 Ω a 25 °C (77 °F).

1. Si el的结果ado de la comprobación de resistencia no es correcto, reemplace elconjunto de pestillo de puerta afectado.

2. Verifique que la resistencia entre los conectores J8-2 y P5-1 sea entre 500 Ω y 3000 Ω a 25 °C (77°F).

3. Vuelva a ensambaras todas las piezas y paneles antes deponerlo a funcionalr.

4. Enchufe el hora o vuelva a conectar el suministro electrico.
5. Ingrese al modo Diagnostic (Diagnostico) y seleccione Sensors & Switches (Sensors e interruptores). Compruebe el estado de la puerta en la pantalla abriendo y cerrando la puerta del hora.
6. Si el estado no cambia, desenchufe el hora o desconecte el suministro electrico.
7. Compruebe la continuidad del interruptor de la puerta con la puerta abierta y cerrada en P3-5 a P3-6. Puerta abierta = resistencia infinita. Puerta cerrada = cero resistencia.
8. Si los resultados de la comptabilidad de continuidad no son correctos, reemplace el Conjunto de pestillo de puerta y verifique que la resistencia sea correcta.
9. Si todas las comprobaciones tienen resultados correctos, reemplae el administrador del aparato Copernicus.
10. Vuelva a ensamblar todas las piezas y paneles antes deponerlo afuncionar.
11. Enchufe el horno o vuelva a conectar el suministro electrico.
12. Verifique que el funcionajo sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

FALLA ERROR CONDICION DE FALLA PROBABLE

Entradas F5

E1 El pestillo no funciona (horo principal/superior)

E4 El pestillo no funciona (horno inferior)

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuation, verifies el numero de error ingresando al modo Diagnostics (Diagnostico) y seleccionado Error Diagnostics (Diagnostico de error).

1. Ingrese al modo Diagnostic (Diagnóstico) y selección Component Activation (Activación de componentes).
2. Toque o desplacese hasta Door Latch Motor (Motor del pestillo de puerta). Toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15segundos y verifie si el estado del pestillo cambia en la pantalla. Se el estado no cambia, yaya al paso 4.
3. Si el estado cambia, desenchufe el hora o desconecte el suministro electrico y vaya al paso 8.
4. Si el estado del pestillo en la pantalla es "open" (abierto), desenchufe el hora o desconnecte el suministro electrico.
5. Revise si está floja la connexion del mazo entre el interruptor de pestillo del motor y P3-5 y P3-7.

1. Si el的结果ado de la comprobación de resistencia está fuera del rango, reemplace el Conjunto de pestillo de puerta.
2. Verifique que la resistencia entre los conectores J8-2 y P5-1 sea entre 500 Ω y 3000 Ω a 25 °C (77 °F).
3. Si todas las comprobaciones arrojaron resultados correctos, reemplacedel administrador del aparato Copernicus.
4. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funcional.
5. Enchufe el hora o vuelva a conectar el suministro electrico.
6. Verifique que el funcionajo sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

FALLA ERROR CONDICTION DE FALLA PROBABLE

F6	E1 Exceso de temperatura (horno principal/superior)
	E3 Exceso de temperatura (horno inferior)
PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifies el已久的 error.
ingreso al modo Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el horno o desconecte el suministro eletrico.

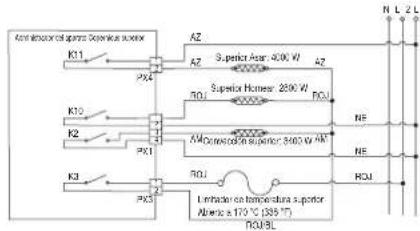

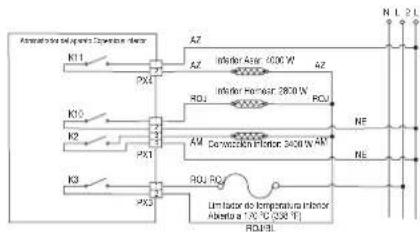

2. Revise los elementos que presentan un cortocircuito en la conexión a tierra. Compruebe la resistencia de los elementos:

a. PX4-2 y PX3-2 para comprobar el elemento para asar a la parrilla (de 13,2 Ω a 14,6 Ω)
b. PX1-1 y PX3-2 para comprobar el elemento para hornea (de 19Ω a 21Ω)
c. PX1-3 y PX3-2 para comprobar el elemento de convec tion (de 16,6 Ω a 18,4 Ω)

1. Si identifica un cortocircuito a tierra, reemplace el elemento correspondiente.

2. Compruebe la presencia de relés en cortocircuito. Desconnecte los connectores PX1 y PX4 y verifie la presencia de cortocircuitos entre:

a. PX1-1 y PX1-2 (Relé de hornear)
b. PX1-3 y PX1-4 (Relé de convecction)
c. PX4-1 y PX4-2 (Relé de asar a la parrilla)

1. Si identifica un relé en cortocircuito, reemplace el administrador del aparato Copernicus.

2. Vaya al paso 13.

3. Si todo funciona correctamente, desconecte el conductor P3 del administrador del aparato Copernicus y mida la resistencia del sensor del hora. Deberia ser de 1000 Ω a 1200 Ω a 25 °C (77 °F). Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

1. Vuelva a ensambar todas las piezas y paneles antes deponerlo a funcional.

2. Enchufe el horno o vuelva a conectar el suministro eletrico.

3. Ingrese al modo Diagnostics (Diagnostico) y selezione Sensors & Switches (Sensores e interruptores) para vericar que la temperatura delorno correspondiente nostrada en la pantalla sea correcta (debe ser la temperatura ambiente).

NOTA: En la pantalla de estado, launidad de medicación es Celsius.

1. Si no lo es, desenchufe el hora o desconecte el suministro electrico.
2. Reemplace el tablero del Administrador delorno Copernicus.
3. Vuelva a ensambar todas las piezas y paneles antes deponerlo a funcional.
4. Enchufe el hora o vuelva a conectar el suministro electrico.
5. Verifique que el funcionajo sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

F6	E0 Interfaz del usuario del hora: se perdió lacomings
	E6 Administrador del hora: se perdió la日消息(horno principal/superior)
	E9 Administrador del hora: se perdió la日消息(horno inferior)

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEEDIMIENTO: Antes de continuation, verifies el已久的 error y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el hora o desconecte el suministro electrico.
2. Confirmar la continuidad del cableado:

Para hornos simples: P1-4 a J15-3 y P1-5 a J15-2
Para hornos dobles: Copernicus superior P1-4 a J15-3 y Copernicus inferior P1-4 a J15-3

Copernicus superior P1-5 a J15-2 y Copernicus inferior P1-5 a J15-2

1. Verificar continuidad:
   Para hornos simples: entre P1-1 y P1-2.
   Para hornos dobes: entre P1-1 inferior, P1-2 inferior y P1-2 superior.
2. Si se confirmó la continua, reemplace el administrador del aparato Copernicus.

Hornos simples:

Homos doibles:

1. Vuelva a ensamblar todas las piezas y paneles antes deponerlo a funcionalr.
2. Enchufe el hora o vuelva a conectar el suministro electrico.
3. Si el error aparece de nuevo, desenchufe el hora o desconecte el suministro electrico.
4. Reemplace el tablero principal del HMI o el tablero de la IU.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcional.
6. Enchufe el hora o vuelva a conectar el suministro electrico.
7. Siga lasindicaciones de lapellalla para la seleccion del modelo si se reemplazó la inferfaz del usuario.
8. Verifique que el functonamento sea normal. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

FALLA	ERROR	CONDICION DE FALLA PROBABLE
F6	E4	Discrepancia de interfaz de estado de Interfaz del usuario/Administrar del aparato
PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO
NOTA: Antes de起初 cualquier prueba, apague y encienda el hora (apague, espere 10segundos y vuelva a encender).
PROCEDIMIENTO: Antes de continuation, verifique el número de error ingresando al modo Diagnostics (Diagnóstico) y selecciónando Error Diagnostics (Diagnóstico de error).
NOTA: Si haytherscqdos de error guardados, soluciónelos primero.
1. Desenchufe el hora o desconnecte el suministro electrico.
2. Reemplace el administrador del aparato Copernicus.
3. Vuelva a ensambarlas todas las piezas y panales antes deponerlo a funcional.
4. Enchufe el hora o vuelva a conectar el suministro electrico.
5. Encienda y apague el aparato. Si el error persististe despues de reemplazar el administrador del aparato Copernicus, desenchufe el hora o desconnecte el suministro electrico. Vaya al paso 7.
6. Si desaparece el error, vaya al paso 10.
7. Reemplace el tablero principal del HMI o el tablero de la IU.
8. Vuelva a ensambarlas piezas y panales antes deponerlo a funcional.
9. Enchufe el hora o vuelva a conectar el suministro electrico y siga las instrucciones en pantalla para seleccionar el modelo.
10. Verifie que el functonimiento sea normal. Si lo es, vaya al paso 14. Si el error sique presente, vaya al paso 11.
11. Desenchufe el hora o desconnecte el suministro electrico.
12. Reemplace elconjunto de panel de control.
13. Enchufe el hora o vuelva a conectar el suministro electrico.
14. Sigas lasindicaciones en pantalla para seleccionar el modelo.
15. Verifie que el functonimiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), selección Error Diagnostics (Diagnóstico de error) y borre el historial.

MENSAJE DE VELOCIDAD DEL VENTILADOR INFERIOR EN SIMPLE/ DOBLE: El producto presenta un problema y no lo可以选择 seguir uso. PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

FALLA (Extremo izquierdo - 2 digitos de reloj)	ERROR (Extremo derecho - 2 digitos de reloj)	CONDICION DE FALLA PROBABLE
F8	E0	Velocidad insufficiente del ventilador inferior
	E1	Velocidad excessiva del ventilador inferior
	E2	Velocidad insufficiente del ventilador superior
	E3	Velocidad excessiva del ventilador superior

1. Desenchufe el hora o desconecte el suministro electrico.
2. Espere por lo menos 30segundos.
3. Enchufe el homo o vuelva a conectar el suministro electrico.
4. Ingrese al modo Diagnostics (Diagnóstico) y dirijase a la lista Component Activation (Activación de componentes).
5. Active Cooling Fan Low Speed (Velocidad bajo de ventilador de refrigeracion).
6. Compruebe la entrada de voltaje adecuada en P5-5 y neutral para el ventilador de alta velocidad, P5-4 y neutral para el ventilador de baja velocidad cuando el ventilador de refrigeracion esté funciona bajo los pasos sugrientes.
7. Desenchufe el hora o desconecte el suministro eletrico.
8. Conecte el equipo medidor de tension.
9. Enchufe el hora o vuelva a conectar el suministro electrico. Mida la tensión y confirma que la lectura de tensión sea de 120 V. Si no fuera asi, desenchufe el hora o desconecte el suministro de energia y vaya al paso 13. Si lo es, vaya al paso 10.
10. Compruebe la entrada de voltaje adecuada en P4-1 y P4-2 y confirme que la lectura de voltaje sea 5 V de CC. Si no es asi, desenchufe el hora o desconnecte el suministro electrico y vaya alayo 13. Si lo es, vaya alayo 11.
11. Desenchufe el hora o desconecte el suministro electrico.
12. Reemplace el ventilador de refrigeracion. Vaya al paso 15.

1. Verifique la integridad de todos los cables del mazo y las conexiones entre el administrador del horno y el ventilador de refrigeracion. Comprueque que no haya cables en cortocircuito hacía el chasis. Si los cablesstanpellizcado o danados,reemplaceelazo del ventilador de refrigeracion.Vaya al paso 15. Si los cables estan en buena conditiones, vaya al paso 14.
2. Reemplace el administrador delorno. Vaya al paso 15.
3. Vuelva a colocar todas las piezas y paneles antes deponerlo afuncionar.
4. Enchufe el hora o vuelva a conectar el suministro electrico.
5. Ingrese al modo Diagnostics (Diagnóstico) y verifies la velocidad del ventilador bajo el peso. (Alta velocidad: 1000-3300, Baja velocidad: 400-3000)

Después de completar la comprisión de Velocidad del ventilador, regrese a la lista deactivación y active Cooling Fan High Speed (Velocidad alta del ventilador de refrigeración) y vuelva a la pantalla More information (Más información) para la velocidad del ventilador.

FALLA ERROR CONDICION DE FALLA PROBABLE

F9 E0

Las conexiones de cableado del producto no son correctas

PROCEDIMIENTO DE ACCION CORRECTIVA SUGERIDO

NOTA: Antes de iniciairrialquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEEDIMIENTO: Antes de continuar, verifies el已久的 error ingreso al mode Diagnostics (Diagnostico) y seleccionando Error Diagnostics (Diagnostico de error).

1. Desenchufe el hora o desconecte el suministro eletrico.
2. Acceda al cableado electrico desde el suministro electrico de la casa al hora.
3. Revise el cableado de la casa hacía el producto. Averigüe si la conexión neutral está commutada con L1 o L2 (consulte las instruetiones de instalación para Obtener detalles sobre el cableado del producto).
4. Vuelva a ensamblar todas las piezas y paneles antes deponerlo afuncionar.
5. Enchufe el horno o vuelva a conectar el suministro eletrico.
6. Compruebe que el funcionaamento sea normal executando una functi de coccion. Ingrese al modo Diagnostics (Diagnostico), seleccione Error Diagnostics (Diagnostico de error) y borre el historial.

Componentes del homo

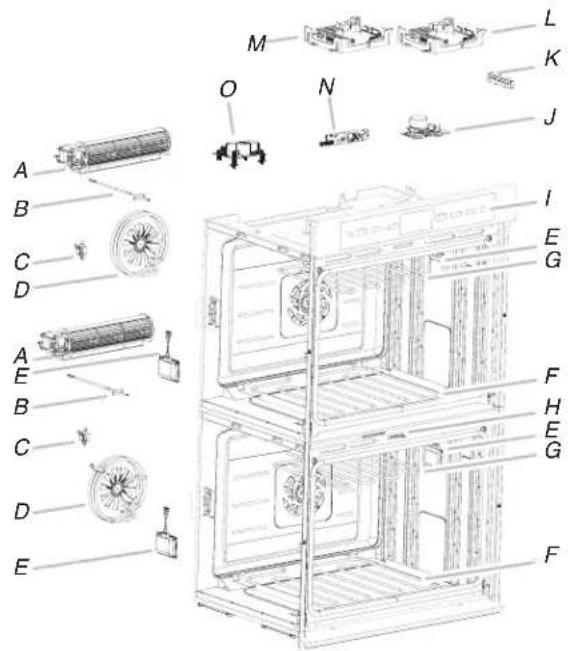

Ubicaciones de componentes

A. Ventilador de refrigeración
B. Sensor de temperatura del homo
C. Limitador de temperatura
D. Conjunto de convec tion
E. Conjunto de luces
F. Elemento para homear (oculto)
G. Elemento para asar a la parrilla
H. Conjunto de pestillo de puerta inferior
I. Conjunto de panel de control
J. Conjunto de pestillo de puerta superior
K. Bloque de terminal
L. Administrador del aparato Copernicus
M. Horno inferior del administrador del aparato Copernicus (en modelos de hora doble)
N. Tablero principal del HMI o tablero de la IU
O. Suministro de energia de modo interruptor (SMPS) (en modelos de homo simple)

NOTA: Lavidia superior del horno doble mostrado arriba es laquia que para modelos de homo simple.

Lógica de relé de ventilador de refrigeración

	Soplador de alta velocidad del hora (principal/superior o inferior)	Soplador de bajo velocidad del hora (principal/superior o inferior)
Cocción del hora: fría - Ó
Cocción del hora: tibia - Ó
Cocción del hora: caliente	Ó	-
Limpieza automatica del hora	Ó	-

LEYENDA

Cold (Fria)	La temperatura de la cavidad es inferior a \( {100}^{ \circ }\mathrm{C}\left( {{212}{}^{ \circ }\mathrm{F}}\right) \) .
Warm (Tibia)	La temperatura de la cavidad es de entre \( {100}^{ \circ }\mathrm{C} \) y \( {315}^{ \circ }\mathrm{C} \) (212°F y 599°F).
Hot (Caliente)	La temperatura de la cavidad es superior a \( {315}^{ \circ }\mathrm{C}\left( {{599}{}^{ \circ }\mathrm{F}}\right) \) .

Modo	Bake (Hornear)	Broil (Asar a la parrilla)	Aro de conveción	Ventilador de conveción
Convect Frozen Pizza (Pizza congelada por convecction)	C C C O
Convect Pastry (Hojaldre por convecction)	C C C C
Convect Slow Roast 12 hrs (Asado lento por convecction 12 h)	C C C O
Convect Slow Roast 8 hrs (Asado lento por convecction 8 h)	C C C O
Convect Slow Roast 4 hrs (Asado lento por convecction 4 h)	C C C O
Convect Roast (Asar por convecction)	C C C O
Convect Broil (Asar a la parrilla por convecction)	- C - C
Convect Bake (Hornear por convecction)	C C C C
Convect Bake - Rapid Preheat (Hornear por convecction - Precalentamente rápido)	C C C C
Bake (Hornear) C C C C
Broil (Asar a la parrilla) - C --
Keep Warm (Mantener caliente)	C C - C
Rapid Proof (Leudado rápido)	C C --
Proof (Leudar) C C --
Self Clean (Autolimpieza) C C --

LEYENDA

Relé apagado	Encendido y apagado de relé	Relé encendido	No disponible
-	C	O N/D

Tabla de pruebas de componentes: homo

Para verificar correctamente el voltaje, siga"These pasos:

1. Desenchufe el hora o desconecte el suministro electrico.
2. Conecte el equipo de medicación de voltaje a los+puntos de comprobación.
3. Enchufe el horno o vuelva a conectar el suministro eletrico y confirmre la lectura de voltaje.
4. Desenchufe el hora o desconecte el suministro electrico.

Componente	Costado de accesopara reparaciones	Puntos de comprobaciónde Copernicus	Resultados-resistencia Resultados-voltaire
Luces Parte frontal P7-1 a L1 (J8-1) 0-40 Ω 120 V
Interruptor de pestillo Parte frontal P3-7 a P3-5 Circuito abierto
Interruptor de la puerta Parte frontal P3-6 a P3-5			Circuito cerrado con lapuerta delorno cerrada
Motor del pestillo Parte frontal P5-1 a N (J8-2) 500-3000 Ω Motor de 120 V funciona
Sensor de temperatura del hora Parte frontal P3-1 a P3-2			De 1075 Ω a 20 °C (68 °F) DLB
Sonda para carnes Parte lateral P3-3 a P3-4 9876-10075 Ω
Motor del solplador: alta velocidad	Parte trasera	P5-5 a N (P7-1)	15-23 Ω	Motor de 120 V funciona
Motor del solplador: baja velocidad	Parte trasera	P5-4 a N (J8-2)	15-23 Ω	Motor de 120 V funciona
Limitador tírmico	Parte trasera	PX3-1 a L2 (Linea principal)	Circuito cerrado	0 V cerrado, N/A abierto
Ventilador de conveción*	Parte trasera	P5-3 a N (J8-2)	16-20 Ω	Motor de 120 VCA funciona
Elemento de conveción*	Parte frontal PX1-3 a PX3-2		16,63-18,38 Ω	Funcionamente en ciclo deconvección a 240 VCA
Elemento para hornear	Parte trasera	PX1-1 a PX3-2	19,0-21,6 Ω	Ciclo deorneado de 240 Venestracionmente
Elemento para asar a la parrilla	Parte frontal	PX4-2 a PX3-2	13,5-14,92 Ω	Ciclo de asado a la parrilla de 240 Venestracionmente

NOTA:Esta hoja contiene informacion importante sobre el service Tecnico. PARA SER USADO UNICAMENTE POR TECNICOS DE SERVICIO NO QUITAR NI DESTRUIR

W11324895A

©2020 Todos los derechos reservados.

08/20
