MANUAL DE USUARIO RI633C ROSIERES

Manual de Instrucciones de la Placa de Inducción

ESPAÑOL

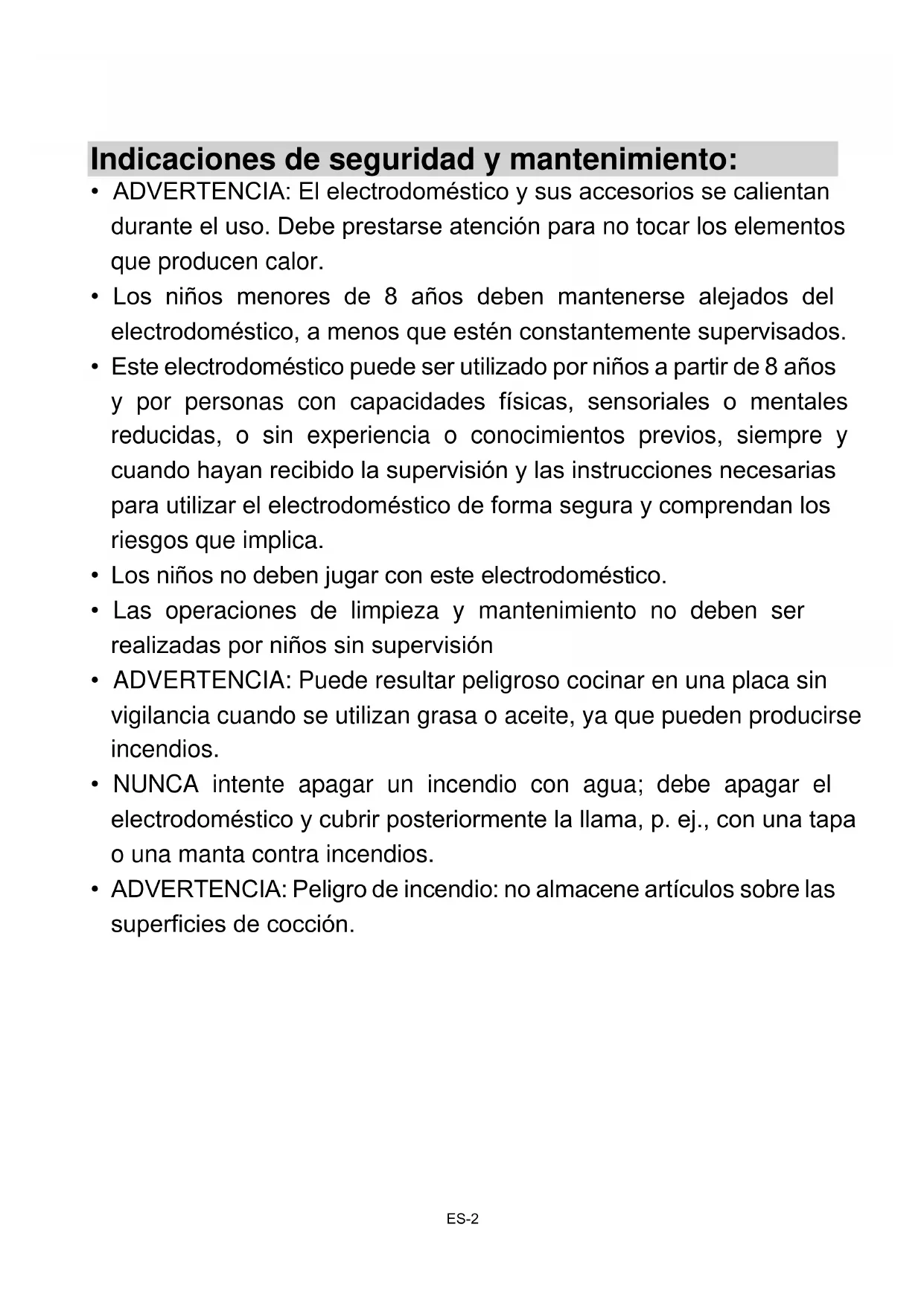

Indicaciones de seguridad y mantenimiento:

• ADVERTENCIA: El electrodoméstico y sus accesorios se calientan durante el uso. Debe prestarse atención para no tocar los elementos que producen calor.
• Los niños menores de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente supervisados.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica.
• Los niños no deben jugar con este electrodoméstico.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión
• ADVERTENCIA: Puede resultar peligroso cocinar en una placa sin vigilancia cuando se utilizan grasa o aceite, ya que pueden producirse incendios.
• NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.

• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.

• ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descargas eléctricas.

• No utilice un limpiador de vapor para las operaciones de limpieza.
• No se deben colocar sobre la superficie de la placa objetos metálicos como cuchillos, tenedores, cucharas y tapas de ollas, ya que pueden calentarse.
• Se debe eliminar cualquier derrame de la tapa antes de abrirla.
• Debe enfriarse la superficie de la placa antes de cerrar la tapa.
• Después del uso, apague el elemento de la placa utilizando el control correspondiente. No confíe en el detector de cacerolas.
• Este aparato no está diseñado para accionarse por medio de un temporizador externo o un sistema de control a distancia separado.
• Los medios de desconexión deben estar incorporados en el cableado fijo de acuerdo con las reglas de cableado.
• Las instrucciones indican el tipo de cable a utilizar, teniendo en cuenta la temperatura de la superficie trasera del aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
• PRECAUCIÓN: Para evitar peligros debido al restablecimiento inadvertido después de una interrupción de corriente, este aparato no debe alimentarse a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito de encendido y apagado regular mediante la red.

ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodoméstico de cocina o indicados por el fabricante del electrodoméstico en las instrucciones de uso como protectores adecuados o incorporados en el electrodoméstico. El uso de protecciones inapropiadas puede causar accidentes.

• Utilice siempre los utensilios de cocina adecuados.
• Coloque siempre la sartén en el centro de la unidad en la que vaya a cocinar.
• No coloque nada en el panel de control.
• No utilice la superficie como tabla para cortar.
• Debe enfriarse la superficie de la placa antes de cerrar la tapa.
• PRECAUCIÓN: debe supervisarse el proceso de cocción. Un proceso de cocción breve debe supervisarse constantemente

Estimado/a cliente/a:

Gracias por comprar la placa de inducción Respiereños que tenga muchos años de buen funcionamiento.

Lea atentamente este manual de instrucciones antes de usarla y consérvelo en un lugar seguro para poderlo consultar más adelante en caso de necesidad.

Introducción al producto

La placa de inducción sirve para todo tipo de cocción, con sus zonas de cocción electromagnéticas y sus controles microcomputarizados y multi-función, por lo que es la opción ideal para la familia de hoy.

Fabricado con materiales expresamente importados, la placa de inducción ROSIERES sumamente fácil de usar, duradera y segura.

Principios de funcionamiento

La placa de inducción consta de una bobina, una placa de cocción de material ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo magnético a través de la bobina. Esto produce un gran número de vórtices que a su vez generan calor que se transmite al recipiente de cocción a través de la zona de cocción.

Cacerola de hierro Circuito magnético Placa vitrocerámica Bobina de inducción inducida Corrientes

Seguridad

Esta placa ha sido expresamente diseñada para uso doméstico.

En su constante búsqueda de mejorar sus productos, CANDY se reserva el derecho de modificar en cualquier momento algún aspecto técnico, de programa o estético del aparato.

• Protección contra el sobrecalentamiento

Un sensor supervisa la temperatura en las zonas de cocción. Cuando la temperatura supera un nivel seguro, la zona de cocción se desactiva automáticamente.

- Detección de objetos pequeños o no magnéticos

Cuando se ha dejado en la placa una olla de un diámetro inferior a 80 mm, o algún otro elemento pequeño (p.ej. cuchillo, tenedor, llave) o una sartén no magnética (p.ej. de aluminio), se genera un zumbido durante aproximadamente un minuto, después de lo cual la placa se coloca automáticamente en modo de espera.

- Indicador de calor residual

Cuando la placa ha estado funcionando durante un tiempo, queda algo de calor residual. La letra "H" aparece para avisar al usuario que se mantenga alejado de ella.

• Apagado automático

Otra característica de seguridad de la placa de inducción es el apagado automático. Esto ocurre cuando se olvida de apagar una zona de cocción.

Los tiempos de apagado predeterminados se muestran en la siguiente tabla:

Nivel de potencia	La zona de calentamiento se apaga automáticamente después de
1~3 8 horas
4~6 4 horas
7~9 2 horas

Cuando la cacerola se retira de la zona de cocción, se detiene el calentamiento inmediatamente y ésta se apaga después de un minuto de activación del zumbador.

Advertencia: Las personas que lleven marcapasos cardíaco deben consultar a un médico antes de usar la placa de inducción.

Instalación

1. Realice un agujero en la encimera del tamaño que se muestra en el diagrama de abajo. Se debe dejar un espacio mínimo de 50 mm alrededor del agujero. La encimera debe tener al menos 30 mm de grosor y estar hecha de material resistente al calor.

Como se muestra en la Figura (1)

59cm 52cm 6.2cm 5.8cm 56 +0.4 cm +0.1 49 +0.4 cm +0.1 5 cm min 5 cm min 5 cm min SELLADO Figura (1)

Montaje rasante: Solo es posible cuando el horno no está instalado debajo del contador

1. Es fundamental que la placa de inducción esté bien ventilada y que la entrada y la salida de aire no estén bloqueadas.

Asegúrese de que la placa esté correctamente instalada como se muestra en la Figura 2.

Figura (2)

min 760 mm Salida de aire min 5 cm min 5 mm min 2 cm Toma de aire Figura (2)

Nota: La distancia de seguridad entre la placa y la alacena de arriba debe ser de al menos 760 mm.

1. Fije la placa en la encimera con los cuatro soportes de la base de la placa.

La posición de los soportes se puede ajustar según el grosor de la parte superior.

Soporte

Advertencias:

(1) La placa de inducción debe ser instalada por una persona cualificada. Tenemos nuestros propios instaladores cualificados. Nunca intente instalar el electrodoméstico usted mismo.
(2) La placa de inducción no debe instalarse sobre refrigeradores, congeladores, lavavajillas o secadoras.
(3) La placa de inducción debe instalarse de manera que sea posible una radiación óptima del calor.
(4) La pared y la zona por encima de la placa deben ser capaces de resistir el calor.
(5) Para evitar daños, la capa intermedia y el adhesivo deben ser resistentes al calor.

1. Conexión a la fuente de alimentación

La toma de corriente debe conectarse, de acuerdo con las normas pertinentes, a un disyuntor monopolar. El método de conexión se muestra en la Figura 3.

Tensión	Conexión de cable
380-415V 3N~	12L1L2Marrón Negro Azul Amarillo/Verde5 1-
220-240V~	12LNegro y marrón Azul Amarillo/Verde5 1-

Figura (3)

Si el cable está dañado o se debe reemplazar, esto debe hacerlo un técnico de posventa utilizando las herramientas adecuadas, a fin de evitar cualquier accidente.

Si el aparato se conecta directamente a la red eléctrica, deberá instalarse un disyuntor omnipolar con un espacio mínimo de 3 mm entre los contactos.

El instalador debe garantizar que la conexión eléctrica se realice correctamente y que cumpla con las normas en materia de seguridad.

El cable no debe estar doblado ni comprimido. Debe comprobarse el cable regularmente y solo lo puede reemplazar un técnico cualificado.

Diagrama de la placa de inducción:

2 1 4 3 6 noohmm 5

1. Máx. 1300/1500W zona

2. Placa de cristal

3. Máx. 2300/2600W zona

4. Panel de control

5. Máx. 3000/3600W zona

6. Control ENCENDIDO/APAGADO

Diagrama del panel de control

3 4 5 6 2 1

1. Control
   Encendido/Apagado
2. Control del temporizador

3. Potencia Máxima

4. Controles de selección de la zona de calentamiento

5. Control de ajuste de potencia / del temporizador
6. Control del bloqueo

Funcionamiento del Producto

Controles táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión.
• Utilice la yema del dedo, no la punta.
  • Se oye un pitido cada vez que se registra un contacto táctil.
• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (p. ej., un utensilio o trapo) que los cubra.
  Incluso una pequeña película de agua puede dificultar el funcionamiento de los controles.

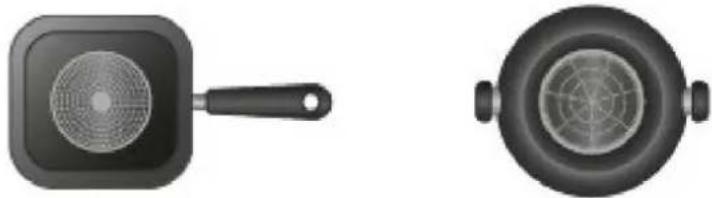

Elección de los accesorios de cocina adecuados

- Utilice únicamente accesorios de cocina con base apta para cocinas de inducción. Busque el símbolo de inducción en el embalaje o en la parte inferior de la cacerola.

- Se puede comprobar si los accesorios de cocina son aptos realizando una prueba de imán. Pase un imán por la base de la cacerola. Si se produce atracción, la cacerola es apta para inducción.

• Si no se dispone de un imán:
• Ponga un poco de agua en la cacerola que se desee comprobar.
• Si no parpadea en la pantalla y se calienta el agua, la cacerola es apta.
• Los accesorios de cocina fabricados con los siguientes materiales no son aptos para inducción: acero inoxidable puro, aluminio o cobre sin base magnética, cristal, madera, porcelana, cerámica y loza.

No utilice accesorios de cocina con bordes dentados o base curvada.

Asegúrese de que la base de la cacerola sea lisa, se mantenga en posición plana sobre el cristal y sea del mismo tamaño que la zona de cocción. Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada. Si se utiliza una cacerola ligeramente más ancha, la energía se utilizará a su máxima eficiencia. Si se utiliza una cacerola más pequeña, la eficiencia podría ser inferior a lo esperado. Puede que la placa no detecte cacerolas de un tamaño inferior a 140 mm. Centre la cacerola sobre la zona de cocción.

Levante siempre las cacerolas de la placa de inducción y no las deslice, ya que podría arañarse el cristal.

Toque el control de ENCENDIDO/APAGADO durante tres segundos. Después del encendido, el zumbador pita una vez y todas las pantallas muestran «-» o «- -», lo que indica que la placa de inducción se ha puesto en modo de espera.

Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar.

- Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador junto a la llave.

Seleccione el ajuste del calor tocando el control «-» o «+».

- Si no se selecciona un ajuste de calor en 1 minuto, la placa se apaga automáticamente. Habrá que empezar de nuevo desde el paso 1.

- El ajuste del calor se puede modificar en cualquier momento durante la cocción.

Si el símbolo parpadea de forma intermitente con el ajuste de calor

Significa que:

• no se ha colocado una cacerola en la zona correcta de cocción o,
• la cacerola que se está utilizando no es apta para la cocina de inducción o,
• la cacerola es demasiado pequeña o no está centrada sobre la zona de cocción.

No se produce calentamiento alguno hasta que se coloque una cacerola apta en la zona de cocción. La pantalla se apagará automáticamente después de 1 minuto si no se coloca una cacerola apta sobre la zona de cocción.

Acabar la cocción

Toque el control de selección de zona de calentamiento que se desee apagar.

Apague la zona de cocción llevando el control hasta "0" o tocando juntos los controles «-» y «+». Asegúrese de que la pantalla muestre «0».

- o - + < img src="box", "box" src="box", "box" src="box"

Apague toda la placa pulsando el control ENCENDIDO/APAGADO.

Tenga cuidado con las superficies calientes Aparecerá la indicación «H» en la zona de cocción que esté caliente al tacto. Ésta desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente.

Uso de la función Potencia Máxima

Activar la función Potencia Máxima

Toque el control de selección de la zona de calentamiento.

Al tocar el control de potencia máxima B, el indicador de zona mostrará «P», que significa que la potencia alcanza el nivel máximo.

b → P +■

Cancelar la función Potencia Máxima

Al tocar el control «Potencia Máxima» o el botón «-» para cancelar la función Potencia Máxima, la zona de cocción volverá a su ajuste original.

b o -

Tocando juntos los controles «-» y «+». La zona de cocción se apaga y la función Potencia Máxima se desactiva automáticamente

0 - +

• La zona de cocción vuelve a su ajuste original después de 5 minutos.
• Si el ajuste de calor original equivale a 0, volverá a 9 transcurridos 5 minutos.

Bloqueo de los controles

• Se pueden bloquear los controles para evitar el uso no intencional (p. ej., que los niños enciendan las zonas de cocción de forma accidental).
• Cuando los controles están bloqueados, todos los controles excepto el de ENCENDIDO/APAGADO se encuentran deshabilitados.

Para bloquear los controles

Toque el control de bloqueo

El indicador del temporizador mostrará «Lo»

Para desbloquear los controles

Toque y mantenga pulsado el control de bloqueo durante unos segundos.

Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, excepto el de ENCENDIDO/APAGADO ①; la placa de inducción se puede apagar en cualquier momento con el control de ENCENDIDO/APAGADO ① en caso de emergencia, pero deberá desbloquear la placa para volver a usarla.

Control del temporizador

Se puede utilizar el temporizador de dos maneras diferentes:

a) Se puede utilizar como avisador por minutos. En este caso, el temporizador no enciende ninguna zona de cocción cuando se cumple el tiempo seleccionado.
b) Puede ajustarse para que apague una o más zonas de cocción después de que el tiempo seleccionado se haya cumplido.

El tiempo máximo del temporizador es de 99 min.

a) Uso del temporizador como avisador por minutos

Asegúrese de que la placa de cocción esté encendida, si está seleccionando una zona de cocción.

Nota: puede usar el avisador por minutos cuando al menos una zona esté activa.

Seleccione la zona de calentamiento tocando el control de selección de la zona de calentamiento.

Una vez confirmada la zona, toque el control del temporizador. El indicador de minutos comienza a parpadear y se muestra "10" en la pantalla del temporizador.

Ajuste el tiempo tocando el control «-» o «+» del temporizador. Sugerencia: Toque una vez el control «-» o «+» del temporizador para disminuir o aumentar 1 minuto.

Toque y mantenga pulsado el control «-» o «+» del temporizador para disminuir o aumentar 10 minutos.

Para cancelar el avisador por minutos

Seleccione la zona de calentamiento tocando el control de selección de la zona de calentamiento. En poco tiempo, toque el control del temporizador. Tocando los controles «-» y «+» juntos, el temporizador se cancela, y aparece "00" en la pantalla de los minutos.

- + ⇒ 00 √

Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos.

Cuando se cumple el tiempo seleccionado, el zumbador genera un pitido durante 30 segundos y el indicador del temporizador muestra «- -».

b) Ajuste del temporizador para apagar una zona de cocción

Seleccione una zona

Toque el control de selección de zona de calentamiento para la que se desee ajustar el temporizador. (p. ej. zona 3#)

6 -■

En poco tiempo, antes de que la pantalla deje de parpadear, toque el control del temporizador. El indicador de minutos comienza a parpadear y se muestra "10" en la pantalla del temporizador.

Ajuste el tiempo tocando el control «-» o «+» del temporizador. Sugerencia: Toque el control «-» o «+» del temporizador una vez para disminuir o aumentar 1 minuto.

Toque y mantenga pulsado el control «-» o «++» del temporizador para disminuir o aumentar 10 minutos.

Para cancelar el temporizador

Seleccione la zona de calentamiento tocando el control de selección de la zona de calentamiento. En poco tiempo, toque el control del temporizador.

Tocando los controles «-» y «+» juntos, el temporizador se cancela, y aparece "00" en la pantalla de los minutos.

Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos.

NOTA: Se enciende el punto rojo junto al indicador del nivel de potencia para indicar que se ha seleccionado esa zona.

Cuando finaliza el temporizador de cocción, se apaga la zona de cocción correspondiente de forma automática.

Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando.

Las imágenes mostradas arriba sirven sólo como referencia, y siempre prevalecerá el producto final.

Función de gestión de la potencia

• Es posible configurar un nivel máximo de absorción de potencia para la placa de inducción, eligiendo diferentes gamas de potencia.
• Las placas de inducción son capaces de limitarse automáticamente para funcionar a una potencia inferior y, de este modo, evitar el riesgo de sobrecarga.
• No es necesario poner ollas en las zonas de calentamiento. Aconsejamos empezar con la configuración en el plazo de 5 segundos después de encender la alimentación. Tienes que entrar en el modo de ajuste de energía antes de 60 segundos para acceder a la función de gestión de la potencia.

Para entrar en la función de gestión de la potencia
Ten en cuenta que no debes encender la placa de cocción. En este paso, pulsa al mismo tiempo "Potencia Máxima" y "Lock".	Se mostrará el símbolo "S" en la zona n° 1.
2. Pulsa el botón "Lock" (Bloquear).	Se mostrará el símbolo "S" en la zona n° 1 y el símbolo "E" en la zona n° 2.
3. Vuelve a pulsar las teclas "Potencia Máxima" y "Lock" al mismo tiempo.	Se mostrará el símbolo "S" en la zona n° 1, "E" en la zona n° 2 y "t" en la zona n° 3. Al mismo tiempo, se mostrará el modo de potencia máxima actual (7.2) en el indicador del temporizador.
Para cambiar de nivel
Pulsa brevemente el botón "Potencia Máxima"	Hay 6 niveles de potencia, desde "7.2" hasta "2.5". El indicador del temporizador muestra uno de ellos."7.2": la potencia máxima es de 7,2 Kw."6.5": la potencia máxima es de 6,5 Kw."5.5": la potencia máxima es de 5,5 Kw."4.5": la potencia máxima es de 4,5 Kw."3.5": la potencia máxima es de 3,5 Kw."2.5": la potencia máxima es de 2,5 Kw.
Confirmación de la función de gestión de la potencia
Una vez seleccionado el modo de ajuste de potencia deseado, pulsa la tecla "Lock"	Cuando el indicador del temporizador deja de parpadear, significará que se ha ajustado correctamente el modo de potencia.
Salir de la función de gestión de la potencia
Una vez realizado el ajuste, asegúrate de apagar la alimentación y volver a encenderla.	La placa se apagará.

Selección de los recipientes de cocción

Sartén de hierro

Acero inoxidable

Olla de hierro

Hervidor de hierro

Hervidor de acero inoxidable esmaltado

Recipiente de cocción esmaltado

Plancha de hierro

Usted puede tener una serie de recipientes de cocina distintos

1. Esta placa de inducción puede identificar una variedad de recipientes de cocción, que usted puede probar con uno de los métodos siguientes:
   Coloque el recipiente en la zona de cocción. Si la zona de cocción correspondiente muestra un nivel de potencia, entonces el recipiente es adecuado. Si aparece una "U" parpadeante, el recipiente no es adecuado para utilizarlo con la placa de inducción.
2. Sostenga un imán en el recipiente. Si el imán es atraído hacia el recipiente, éste es adecuado para su uso con la placa de inducción.
   Nota: La base del recipiente debe contener material magnético.
   Debe tener una parte inferior plana con un diámetro de acuerdo con el cuadro 1 que se presenta a continuación.
3. Utilice únicamente utensilios de cocina ferromagnéticos fabricados en acero esmaltado, hierro fundido o acero inoxidable, pero compatibles con la inducción
4. Utilice cacerolas cuyo diámetro de la zona ferromagnética (base de la cacerola) esté en la gama de medidas de la tabla de abajo. (Tabla 1)
5. Si utiliza ollas más pequeñas, el rendimiento podría verse afectado
6. Si utiliza una olla de diámetro inferior al que se indica en la tabla 1, es posible que no se pueda detectar

Según el tamaño de la zona se pueden utilizar ollas de diferentes diámetros, como se ve en la siguiente imagen:

1. Si la parte ferromagnética cubre parcialmente la base de la sartén, sólo se calentará la zona ferromagnética; el resto de la base no se puede calentar a una temperatura suficiente para cocinar.

2. Si la zona ferromagnética no es homogénea, sino que tiene otros materiales como el aluminio, esto puede afectar al calentamiento y la detección de la cacerola.

Si la base de la cacerola es similar a las imágenes a continuación, es posible que no se pueda detectar.

	Diámetro de la base de los utensilios de cocina de inducción
Zona de cocción	Mínimo(mm)	Máximo(mm)
1 120 160
2 160 210
3	180 290

Lo anterior puede variar según el tamaño de la cacerola y el material del que está hecha.

Limpieza y mantenimiento

La superficie de la placa de inducción puede limpiarse fácilmente de la siguiente manera:

Tipo de contaminación	Método de limpieza Materiales	de limpieza
Ligera Sumergir en agua caliente y secar Esponja de limpieza
Aureolas y capas de sarro	Aplicar vinagre blanco en la zona, limpiar con un paño suave o utilizar un producto disponible en el comercio	Adhesivo especial para vitrocerámica
Restos de dulces, aluminio o plástico fundido	Utilice un raspador especial para vitrocerámica para eliminar los residuos (un producto de silicona es preferible)	Adhesivo especial para vitrocerámica

Nota: Desconecte la fuente de alimentación antes de limpiar.

Pantalla de fallos e inspección

La placa está equipada con una función de autodiagnóstico. Con esta prueba, el técnico podrá verificar el funcionamiento de varios componentes sin tener que desmontar la placa de la superfície de trabajo.

Solución de problemas

1) Se produce un código de error durante el uso del cliente y solución;

Código de error	Problema Solución
No hay recuperación automática
E1	Fallo del sensor de temperatura de la placa cerámica - circuito abierto.	Compruebe la conexión o reemplace el sensor de temperatura de la placa cerámica.
E2	Fallo del sensor de temperatura de la placa cerámica - cortocircuito.
Eb	Fallo del sensor de temperatura de la placa.
E3	Temperatura alta del sensor de la placa cerámica.	Espere que la temperatura de la placa cerámica vuelva a la normalidad.Toque el botón de «ENCENDIDO/APAGADO» para reactivar la unidad.
E4	Fallo del sensor de temperatura de IGBT - circuito abierto.	Reemplace el panel de potencia.
E5	Fallo del sensor de temperatura de IGBT - cortocircuito.

E6 Temperatura alta de IGBT.		Espere que la temperatura de IGBT vuelva a la normalidad.Toque el botón de «ENCENDIDO/APAGADO» para reactivar la unidad. Compruebe si el ventilador funciona sin problemas; si no, reemplace el ventilador.
E7	La tensión de alimentación está por debajo de la tensión nominal.	Compruebe que la alimentación eléctrica sea normal.
E8	La tensión de alimentación está por encima de la tensión nominal.	Conecte después de que la alimentación eléctrica sea normal.
U1 Error de comunicación.		Vuelva a insertar la conexión entre el panel de visualización y el panel de potencia. Reemplace el panel de potencia o el panel de visualización.

2) Fallo específico y solución

Fallo Problema	Solución A Solución B
El LED no se enciende cuando se conecta la unidad.	Sin alimentación. Compruebe si la toma está correctamente colocada en el enchufe y que éste funcione.
	Fallo de conexión del panel de potencia accesorio y del panel de pantalla.	Compruebe la conexión.
	El panel de potencia accesorio está dañado.	Reemplace el panel de potencia accesorio.
	El panel de la pantalla está dañado.	Reemplace el panel de la pantalla.
Algunos botones no funcionan o la pantalla LED no es normal.	El panel de la pantalla está dañado.	Reemplace el panel de la pantalla.
El Indicador del Modo de Cocción se enciende, pero no comienza a calentar.	Temperatura alta de la placa.	Puede que la temperatura ambiente sea demasiado alta. Puede que esté bloqueada la toma de aire o la ventilación del aire.
	Hay algún problema con el ventilador.	Compruebe si el ventilador funciona sin problemas; si no, reemplace el ventilador.
	El panel de potencia está dañado.	Reemplace el panel de potencia.
Se detiene repentinamente el calentamiento durante el funcionamiento y la pantalla parpadea mostrando el símbolo «u».	El tipo de cacerola es incorrecto.	Utilice una cacerola adecuada (consulte el manual de instrucciones).	El circuito de detección de cacerolas está dañado, reemplace el panel de potencia.
	El diámetro de la cacerola es demasiado pequeño.
	La placa se ha sobrecalentado;	La unidad está sobrecalentada. Espere que la temperatura vuelva a la normalidad.
	Pulse el botón de	«ENCENDIDO/APAGADO» para reactivar la unidad.
Las zonas de calentamiento del mismo lado (como la primera y la segunda zona) muestran en la pantalla el símbolo «u».	Fallo del panel de potencia y del panel de pantalla conectado;	Compruebe la conexión.
	El panel de la pantalla de la pieza de comunicación está dañado.El panel principal está dañado.	Reemplace el panel de la pantalla.Reemplace el panel de potencia.
El motor del ventilador emite un sonido anormal.	El motor del ventilador está dañado.	Reemplace el ventilador.

Los fallos indicados anteriormente son los más comunes.

No desmonte la unidad usted mismo para evitar peligros y daños a la placa de inducción.

Servicio de atención al cliente

Si se produce un fallo, antes de llamar al Servicio de Posventa, haga lo siguiente:

• Compruebe que el aparato esté correctamente enchufado
• Lea el fallo y búsqueda en la tabla de arriba

Si aún no puede resolver el problema, apague el aparato, no intente desmontarlo y llame al Servicio de Posventa.

Declaración especial

El contenido de este manual ha sido cuidadosamente examinado. Sin embargo, la empresa no se considera responsable de cualquier error u omisión.

Además, puede incluirse alguna modificación técnica en una versión revisada del manual sin previo aviso. El aspecto y el color del aparato en este manual pueden diferir de los reales.

ELIMINACIÓN: No elimine este producto como basura municipal sin clasificar.

La recogida de este tipo de residuos debe hacerse de forma separada para, en caso necesario, darle un tratamiento especial.

Este electrodoméstico está etiquetado en cumplimiento con la directiva europea 2012/19/CE en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Al garantizar una eliminación correcta de este aparato, se ayuda a evitar posibles daños al medio ambiente y a la salud de las personas, peligros que podrían ocasionarse si se eliminara de forma incorrecta.

El símbolo del producto indica que no debe tratarse como basura doméstica normal. Se debe llevar a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Este aparato requiere una eliminación especializada. Para más información sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su ayuntamiento, servicio de basuras domésticas o establecimiento en el que lo adquirió.

Para información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina municipal, servicio de basuras domésticas o el establecimiento en el que adquirió el producto.

Información del producto Placas eléctricas de uso doméstico con arreglo al Reglamento (UE) n° 66/2014 de la Comisión
Posición Símbolo Valor Unidad
Identificación del modelo
Tipo de placa:				RI633C/M1
Número de zonas/espacios de cocción	zonas 3
	espacios
Tecnología de calentamiento(zonas de cocción por inducción yespacios de cocción, zonas decocción radiantes, placas sólidas)	Zonas de cocción por inducción			X
	Espacios de cocción por inducción
	Zonas de cocción radiantes
	Placas sólidas
Para zonas o espacios de cocción circulares: diámetro de superficie útilpor zona de cocción eléctrica calentada, redondeado a la unidad máspróxima 5 mm		Trasera izquierda	∅	21,0	cm
		Trasera central	∅		cm
		Trasera derecha	∅	cm
		Central izquierda	∅		cm
		Central	∅	29,0	cm
		Central derecha	∅		cm
		Delanteraizquierda	∅	16,0	cm
		Delantera central	∅		cm
		Delantera derecha	∅		cm
Para zonas o espacios de cocción no circulares: longitud y anchura de lasuperficie útil por zona o espacio de cocción calentada eléctrica,redondeada a la unidad más próxima 5 mm		Trasera izquierda	DW		cm
		Trasera central	DW		cm
		Trasera derecha	DW		cm
		Central izquierda	DW		cm
		Central	DW		cm
		Central derecha	DW		cm
		Delanteraizquierda	DW		cm
		Delantera central	DW		cm
		Delantera derecha	DW		cm
Consumo de energía para la zona o espacio de cocción calculado por kg		Trasera izquierda	ECcocinas eléctricas		Wh/kg
		Trasera central	ECcocinas eléctricas		Wh/kg
		Trasera derecha	ECcocinas eléctricas		Wh/kg
		Central izquierda	ECcocinas eléctricas		Wh/kg
		Central	ECcocinas eléctricas		Wh/kg
		Central derecha	ECcocinas eléctricas		Wh/kg
		Delanteraizquierda	ECcocinas eléctricas		Wh/kg
		Delantera central	ECcocinas eléctricas		Wh/kg
		Delantera derecha	ECcocinas eléctricas		Wh/kg
Consumo de energía de la placa calculado por kg			ECplaca eléctrica		Wh/kg
Normas aplicadas: EN 60350-2 Aparatos electrodomésticos de cocción - Parte 2: Encimeras - Métodos de medida de la aptitud a la funciónConsejos para ahorrar energíaPara obtener la mayor eficiencia de su placa, coloque la sartén en el centro de la zona de cocción.El uso de una tapa reducirá los tiempos de cocción y se ahorrará energía al conservar el calor.Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.Empiece a cocinar con un ajuste alto y reduzca el nivel cuando el alimento se haya calentado por completo.Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada.
Esta información se debe considerar parte integrante del manual de uso del aparato.
