NPOEI90W1G - Inyector PoE Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inyector PoE industrial Gigabit, compatible IEEE 802.3bt (PoE++)
Modelo	NPOEI90W1G (también incluye NPOEI60W1G)
Marca	Tripp Lite
Dimensiones (Largo x Ancho x Alto)	2,4 x 10,9 x 7,4 cm (0,9 x 4,3 x 2,9 pulg)
Peso	385 g (0,85 lb)
Material de la carcasa	Metal, índice IP30
Alimentación de entrada	Doble entrada 24–57 V CC mediante regleta, hasta 4 A CC
Tensión de salida PoE	48–57 V CC, 960 mA por par
Potencia PoE máxima	90 W (presupuesto total)
Puertos RJ45	2 puertos: 1 entrada 10/100/1000Base-T, 1 salida PoE++ (RJ45)
Modos PoE compatibles	Modo A, Modo B, 4 pares; soporte para clases 1 a 8
Funciones de diagnóstico	LEDs PWR, RPS, ALM, PoE, NBT, Uso PoE (15/30/60/90 W)
Interruptores DIP configurables	PWR (alarma principal), RPS (alarma redundante), NBT (legacy/estándar)
Rango de temperatura de funcionamiento	-40 a 75 °C
Rango de humedad de funcionamiento	5 a 95 % HR sin condensación
Montaje	Sobre riel DIN (incluido) o pared (opcional)
Normas de seguridad y compatibilidad	IEEE 802.3af/at/bt, RoHS 3, FCC, IEC 61000-4-2/3/4/5/6/8, EN 60068-2-6/27/32
Garantía	3 años limitada
Contenido del paquete	Inyector PoE, kit de riel DIN, guía de inicio rápido
Aplicaciones típicas	Cámaras IP, teléfonos VoIP, quioscos exteriores, iluminación LED PoE, puntos de acceso Wi-Fi 6
Refrigeración	Pasiva (sin ventilador)

Preguntas frecuentes - NPOEI90W1G Tripp Lite

¿Cuál es la potencia máxima entregada por el NPOEI90W1G?

El NPOEI90W1G puede entregar hasta 90 W (PoE++ IEEE 802.3bt Tipo 4).

¿Qué tipo de cable de red se recomienda para un uso óptimo?

Se recomienda utilizar un cable Cat5e o superior para garantizar el rendimiento Gigabit y una alimentación confiable hasta 100 m.

¿Cómo montar el inyector en un riel DIN?

Coloque el inyector en el riel DIN usando la ranura prevista, luego empuje la parte frontal del dispositivo hasta que encaje con un clic. Para retirarlo, presione la parte superior y tire del borde inferior.

¿El inyector admite alimentación redundante?

Sí, tiene una doble entrada de alimentación: una principal (PWR) y una redundante (RPS) mediante regleta. En caso de pérdida de una, la otra toma el relevo, y se puede configurar una alarma a través de los interruptores DIP.

¿Cómo configurar el modo Legacy para dispositivos de 2 pares?

Coloque el interruptor DIP NBT en ON (Legacy) para activar la detección en 2 pares. En OFF, el modo 802.3bt estándar (4 pares) se utiliza por defecto.

¿Qué significa el indicador ALM rojo?

El indicador ALM rojo se enciende cuando se activa una alarma (pérdida de alimentación principal o redundante, o sobrecarga PoE) y los interruptores DIP correspondientes están activados. En funcionamiento normal, está apagado.

¿Cuál es el rango de temperatura de funcionamiento?

El inyector puede funcionar de -40 °C a 75 °C, lo que lo hace adecuado para entornos industriales exigentes.

¿Cómo conectar la alimentación a la regleta?

Use un destornillador de punta plana para aflojar los tornillos de la regleta, inserte los cables CC (positivo en PWR+, negativo en PWR-) y apriete los tornillos con un par de 4,5 lb/in. El calibre del cable debe estar entre 14 y 20 AWG, y la temperatura del cable debe soportar al menos 105 °C.

¿El producto tiene garantía?

Sí, Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y mano de obra, sujeto a un uso conforme a las instrucciones.

¿Qué dispositivos pueden ser alimentados por este inyector?

Puede alimentar dispositivos PoE, PoE+ y PoE++ como cámaras IP, teléfonos VoIP, puntos de acceso Wi-Fi 6, quioscos exteriores, iluminación LED PoE y otros equipos que requieren hasta 90 W.

MANUAL DE USUARIO NPOEI90W1G Tripp Lite

Guía de Inicio Rápido

Inyectores PoE Gigabit Ethernet Industriales, PoE++, 802.3bt

Modelos: NPOEI-60W-1G, NPOEI-90W-1G

English 1 • Français 33

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Características del Producto

• Entregue energía y datos hasta a 100 m [328 pies] a través del cableado existente
• Extienda energía y datos a cualquier dispositivo PoE o PoE+ instalado donde no haya un tomacorrientes de CA
• Soportan velocidades de transferencia de datos Gigabit Ethernet hasta 1000 Mbps (1 Gbps)
• La salida máxima de 57V puede compensar la caída de voltaje en largos tendidos de cable
• La función de detección de PD determina si los dispositivos conectados al sistema son compatibles
• Gabinetes compactos de metal del tamaño de una mano listos para instalación en cualquier riel DIN
• Operación Conectar y Usar sin necesidad de configuración para una instalación fácil e inmediata

Contenido del Empaque

• Inyector PoE NPOEI-60W-1G o NPOEI-90W-1G
• Juego para Riel DIN
• Guía de Inicio Rápido

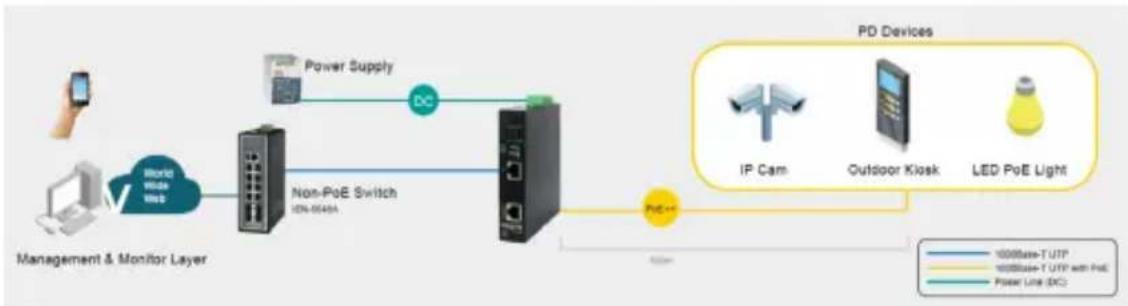

Aplicaciones

Los inyectores PoE proporcionan energía de hasta 60W (NPOEI-60W-1G) o 90W (NPOEI-90W-1G) para usar más eficientemente la energía en dispositivos PoE, incluyendo cámaras de vigilancia, teléfonos VoIP, quioscos al aire libre y lámparas PoE inteligentes.

Notas:

• Se recomienda el NPOEI-60W-1G para aplicaciones de Wi-Fi que requieran más de 30W de potencia.
• Se recomienda el NPOEI-90W-1G para aplicaciones al aire libre para suministrar energía a focos LED, cámaras de 360° y elementos calefactores.

Instrucciones para Instalación y Desinstalación

Notas:

• Estos dispositivos de tipo abierto deben instalarse en riel DIN o en pared (opcional) en un gabinete o recinto en donde la temperatura ambiente no exceda 75 °C.
• PRECAUCIÓN: ¡Superficie caliente! No toque. Utilice equipo de protección antes de entrar en contacto.
• Se recomienda un riel de instalación libre de corrosión. Al instalar, deje suficiente espacio entre dispositivos para instalar correctamente el cableado y proporcionar espacio para un flujo de aire adecuado.

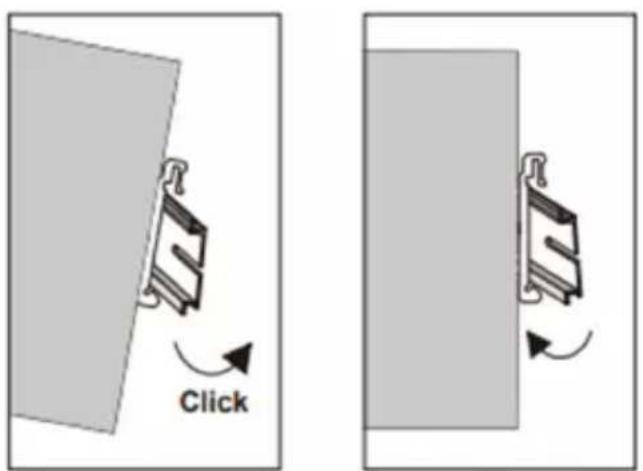

Para instalar, coloque el inyector PoE en el riel DIN usando la ranura. Empuje el frente de la unidad hacia la superficie de instalación hasta que encaje en su sitio haciendo un “click”.

Para desinstalar, presione la unidad por la parte superior y jale del borde inferior. Retire la unidad del riel DIN.

Click

Instalación del Inyector Retiro del Inyector

Conexión a Tierra del Inyector PoE

Nota: Estos inyectores PoE están diseñados para instalarse en una superficie de instalación bien aterrizada, como un panel metálico.

La conexión a tierra y el enrutamiento del cable ayudan a limitar los efectos del ruido en la línea debido a interferencias electromagnéticas [EMI]. Conduzca la conexión a tierra desde el tornillo de tierra a la superficie aterrizada antes de conectarlo.

Requerimientos de Cableado

Nota: Deben tomarse medidas de seguridad antes de conectar el cable de alimentación. Apague por favor la energía antes de conectar cualquier módulo o cable. El voltaje de alimentación correcto se indica en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que está usando el voltaje correcto. NO utilice un voltaje superior al especificado en la etiqueta del producto. Si la corriente excede la especificación máxima, el cableado puede sobrecalentarse y causar serios daños a su equipo.

• Use rutas separadas para conducir el cableado para energía y dispositivos. Si el cableado de alimentación y las trayectorias de cableado del dispositivo deben cruzarse, asegúrese de que los cables sean perpendiculares en el punto de intersección.
  Nota: No conduzca un cableado de señal o comunicaciones y el cableado de alimentación a través del mismo conducto de cable. Para evitar interferencia, los cables con diferentes características de señal deben tenderse por separado.
• Puede usar el tipo de señal transmitida a través de un cable para determinar qué cables deben mantenerse separados. La regla general es que el cableado que comparte características similares puede agruparse.
• Debe separar el cableado de entrada del cableado de salida.
• Es recomendable etiquetar el cableado a todos los dispositivos del sistema.

Requerimientos de Cableado

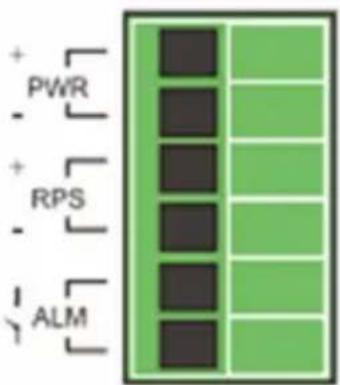

Entrada de Alimentación del Cableado

Terminal Block

Puede usar el “Bloque de Terminales [PWR]” para entrada de alimentación primaria y el “Bloque de Terminales [RPS]” para fuente de alimentación secundaria para la Entrada de Energía Redundante.

Precaución:

• Use únicamente conductores de cobre
• La temperatura del conductor de cableado debe soportar al menos 105 °C
• Apriete el cable a un valor de apriete de 4.5 lb/in
• El calibre del cable para el bloque de terminales debe estar entre 14 AWG y 20 AWG

Requerimientos de Cableado

Conexión al Bloque de Terminales

Para insertar el cable de alimentación y conectar el 24-57VCD a un máximo de 4A energía de CD al bloque de terminales de alimentación, siga los pasos a continuación:

1. Use un desatornillador de cabeza plana para aflojar los tornillos de la abrazadera del cable.
2. Inserte los cables de CD negativos y positivos en las terminales PWR- y PWR+.
3. Apriete los tornillos de abrazadera del cable para evitar que los cables se aflojen.

Requerimientos de Cableado

Cableado del Contacto del Relevador (ALM)

El NPOEI-60W-1G y el NPOEI-90W-1G tienen un juego de salidas de alarma por relevador. Este contacto de relevador utiliza dos contactos del bloque de terminales en el panel superior de la unidad. Los dos contactos del conector de bloque de terminales de 6 pines se utilizan para detectar eventos configurados por el usuario. Los dos cables conectados a los contactos de falla forman un circuito abierto cuando ocurre un evento configurado por el usuario. Si no ocurriere un evento configurado por el usuario, el circuito de falla permanecerá cerrado. Por lo tanto, en caso de una pérdida de alimentación por la alimentación principal o energía auxiliar o sobrecarga del sistema, puede detectarse una señal externa. Vea la siguiente tabla:

ALM LED

In normal case

para sobrecarga del sistema

Requerimientos de Cableado

Cableado RJ45

Conecte un extremo de un cable RJ45 suministrado por el usuario a un puerto Ethernet y el otro extremo al inyector PoE. Nota: Para mejores resultados se recomienda un cable Cat5e o superior.

Parámetros de los Switches de Configuración [DIP]

ON OFF 1 2 3 4

PWR ENCENDIDO Alarma de la alimentación primaria activada
RPS ENCENDIDO Alarma de la alimentación redundante activada
NBT ENCENDIDO Modo tradicional activado;Soporta detección de 2 pares
RSV	Reservado

Especificaciones

Especificaciones Generales
Nombre del Producto	NPOEI-60W-1G NPOEI-90W-1G
Tipo de Producto	Inyector PoE Inyector PoE
Gabinete	Metal Metal
Especificación del Gabinete	IP-30 IP-30
Peso	385 g [0.85 lb] 385 g [0.85 lb]
Dimensiones	2.5 x 11.6 x 10 cm[1" x 4.6" x 4"]	2.4 X 10.9 x 7.4 cm[0.9" x 4.3" x 2.9"]
Puerto 1	10/100/1000Base-T RJ45 10/100/1000Base-T RJ45
Puerto 2	10/100/1000Base-T 60W PoE++ 10/100/1000Base-T 90W PoE++
Rango de Temperatura de Operación	-40 °C a 75 °C -40 °C a 75 °C
Rango de Humedad de Operación	HR de 5% a 95%, Sin Condensación	HR de 5% a 95%, Sin Condensación
Rango de Temperatura de Almacenamiento	-40 °C a 85 °C -40 °C a 85 °C
Rango de Humedad de Almacenamiento	HR de 5% a 95%, Sin Condensación	HR de 5% a 95%, Sin Condensación
MTBF Calculado @ 25	645,827 horas 645,827 horas
MTBF Calculado @ 75	81,636 horas 81,636 horas
Panel de LED	PWR, RPS, ALM, PoE, NBT, Uso de PoE de 63W ~ 66W(15, 30, 60)	PWR, RPS, ALM, PoE, NBT, Uso de PoE de 93W ~ 96W(15, 30, 60, 90)
Ventilador de Enfriamiento	N/A N/A
Parámetros de los Switches de Configuración [DIP]	PWR, RPS, NBT, RSV PWR, RPS, NBT, RSV
Especificaciones Eléctricas
Presupuesto Máximo de PoE	60W 90W
Potencia de Entrada	Bloque de Terminales Doble 24 VCD~ 57 VCD,	Bloque de Terminales Doble 24 VCD~ 57 VCD,
Voltaje de Salida	48 VCD - 57 VCD 48 VCD - 57 VCD
Corriente Máxima	600 mA/par 960 mA/par
Modos Soportados	Modo A, Modo B, Modo de 4 Pares	Modo de 4 Pares Obligatorio
Administración de Energía	6 niveles de clase de potencia (1 ~ 6)	8 niveles de clase de potencia (1 ~ 8)

Especificaciones

Conformidad de Especificaciones
Especificación Normal IEEE 802.3af (Tipo 1),802.3at (Tipo 2),802.3bt (Tipo 3)	IEEE 802.3af (Tipo 1),802.3at, 802.3btTipo 3, 4)
MDI / MDX Sí Sí
Conectar y Usar Sí Sí
Función de Detección de PD Sí Sí
Protección contra Sobrecargas Sí Sí
Cumple con las Especificaciones de RoHS 3	Sí Sí
Cumple con los Requerimientos de FCC	Sí Sí
Especificación de Vibración EN 60068-2-6 EN 60068-2-6
Especificación de Impacto EN-60068-2-27 EN 60068-2-27
Especificación de Caída Libre EN 60068-2-32 EN 60068-2-32
Cumple con IEC 61000-4-2 (ESD) Sí, Aire 15KV /Contacto 8KV	Sí, Aire 15KV /Contacto 8KV
Cumple con IEC 61000-4-3 (RS) Sí Sí
Cumple con IEC 61000-4-4 (EFT) Sí Sí
Cumple con IEC 61000-4-5(Sobretensión)	Sí Sí
Cumple con IEC 61000-4-6 (CS) Sí Sí
Cumple con IEC 61000-4-8 (PFMF) Sí Sí
Soporta el Estándar UPoE de Cisco Sí
Soporta Dispositivos Tipo 1 (15.4W)	Sí Sí
Soporta Dispositivos Tipo 2 (30W)	Sí Sí
Soporta Dispositivos Tipo 3 (60W)	Sí Sí
Soporta Dispositivos Tipo 4 (90W)	No	Sí
Soporta Wi-Fi 802.11ax 6	Sí Sí
Soporta IEEE 802.btCámaras IP Desde Bosh y Axis	Sí Sí

Indicadores LED

NPOEI-60W-1G
PWR(Verde)	Iluminado Encendido de Alimentación Primaria
	Apagado Apagado o Falla de Alimentación Primaria
RPS(Verde)	Iluminado Encendido Redundante
	Apagado Apagado o falla de alimentación redundante
ALM(Rojo)	Iluminado Alarma para las siguientes condiciones (cuando se encienden los switches para configuración):• Pérdida de Alimentación Primaria• Pérdida de Alimentación Secundaria• Sobrecarga de PoE
	Apagado Operación normal
PoE(Verde)	Iluminado PoE en uso y <15W sin iluminación de los LED de Uso de PoE
	Apagado Sin PoE en uso
NBT(Verde)	Iluminado Modo de detección de 2 pares activado
	Apagado Modo de detección predeterminado de 4 pares activado
63W ~ 66W(Rojo)	Destellando Sobrecarga (>=63W, <=66W)
	Apagado Sin entrega de alimentación o <63W o >66W de carga máxima de PoE (corte de energía PoE)
Uso de PoE(Verde)	15 El inyector proporciona un rango de alimentación de PoE de 15W ~ <30W
	30 El inyector proporciona un rango de alimentación de PoE de 30W ~ <60W
	60 El inyector proporciona un rango de alimentación de PoE >60W

Indicadores LED

NPOEI-90W-1G
PWR(Verde)	Iluminado Encendido de Alimentación Primaria
	Apagado Apagado o Falla de Alimentación Primaria
RPS(Verde)	Iluminado Encendido Redundante
	Apagado Apagado o falla de alimentación redundante
ALM(Rojo)	Iluminado Alarma para las siguientes condiciones (cuando se encienden los switches para configuración):Pérdida de Alimentación PrimariaPérdida de Alimentación SecundariaSobrecarga de PoE
	Apagado Operación normal
PoE(Verde)	Iluminado PoE en uso y <15W sin iluminación de los LED de Uso de PoE
	Apagado Sin PoE en uso
NBT(Verde)	Iluminado Modo de detección de 2 pares activado
	Apagado Modo de detección predeterminado de 4 pares activado
93W ~ 96W(Rojo)	Destellando Sobrecarga (>=93W, <=96W)
	Apagado Sin entrega de alimentación o <93W o >96W de carga máxima de PoE (corte de energía PoE)
Uso de PoE(Verde)	15 El inyector proporciona un rango de alimentación de PoE de 15W ~ <30W
	30 El inyector proporciona un rango de alimentación de PoE de 30W ~ <60W
	60 El inyector proporciona un rango de alimentación de PoE de 60W ~ <90W
	90 El inyector proporciona un rango de alimentación de PoE >90W

Garantía

Garantía Limitada de 3 años

El vendedor garantiza este producto, Si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de tres (3) años a partir de la fecha de compra inicial.

Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita y algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes están obligados a:

• Enviar el equipo viejo para reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE

Excelencia en Manufactura.
