MANUAL DE USUARIO Y10 Joyor

1.2 Especificaciones técnicas serie X

Joyor Guía del Usuario

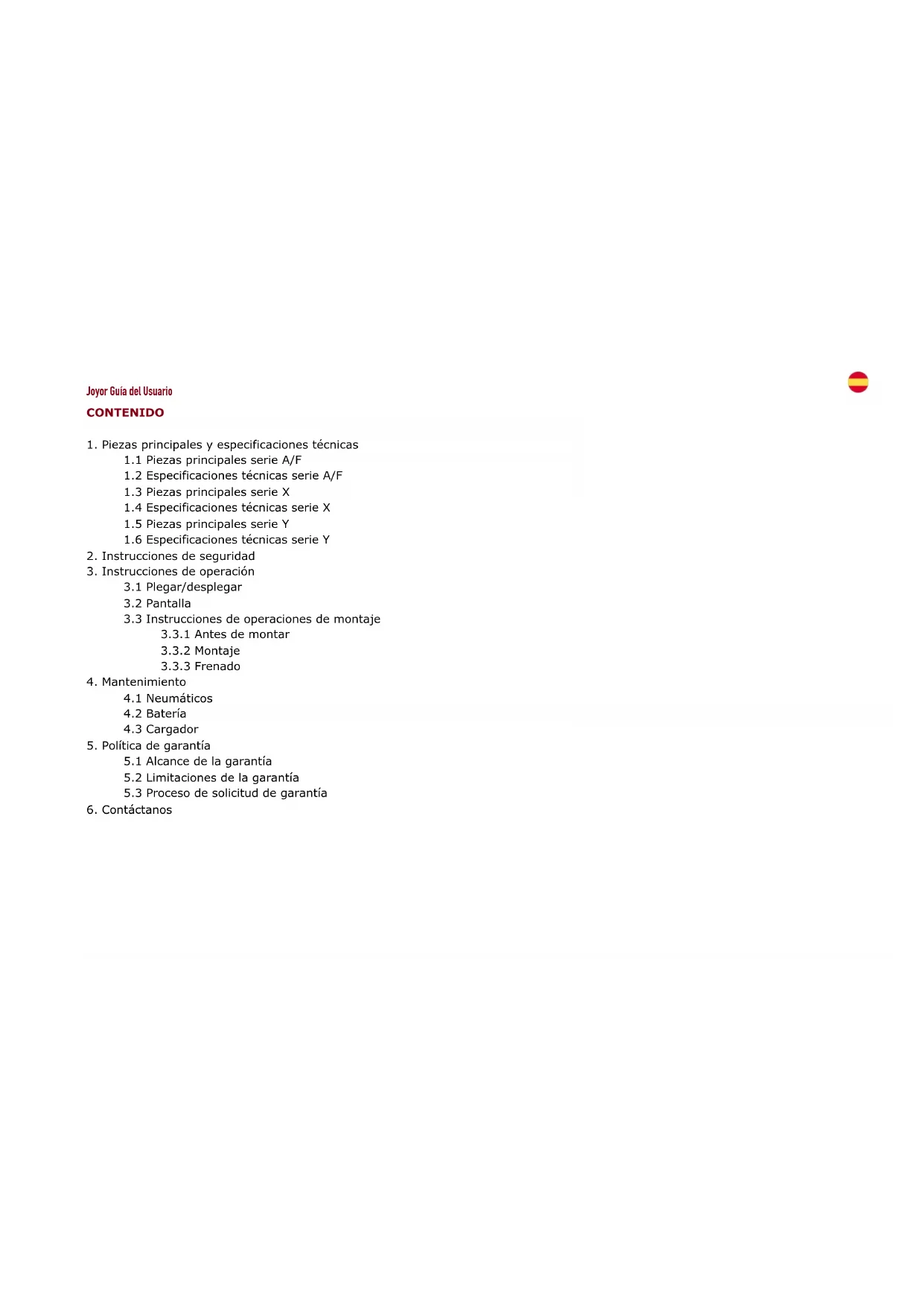

CONTENIDO

1. Piezas principales y especificaciones técnicas

1.1 Piezas principales serie A/F
1.2 Especificaciones técnicas serie A/F
1.3 Piezas principales serie X
1.4 Especificaciones técnicas serie X
1.5 Piezas principales serie Y
1.6 Especificaciones técnicas serie Y

1. Instrucciones de seguridad
2. Instrucciones de operación

3.1 Plegar/desplegar

3.2 Pantalla

3.3 Instrucciones de operaciones de montaje

3.3.1 Antes de montar

3.3.2 Montaje

3.3.3 Frenado

1. Mantenimiento

4.1 Neumáticos
4.2 Batería
4.3 Cargador

1. Política de garantía

5.1 Alcance de la garantía
5.2 Limitaciones de la garantía
5.3 Proceso de solicitud de garantía

1. Contáctanos

Joyor Guía del Usuario

1. PIEZAS PRINCIPALES Y LAS ESPECIFICACIONES TÉCNICAS

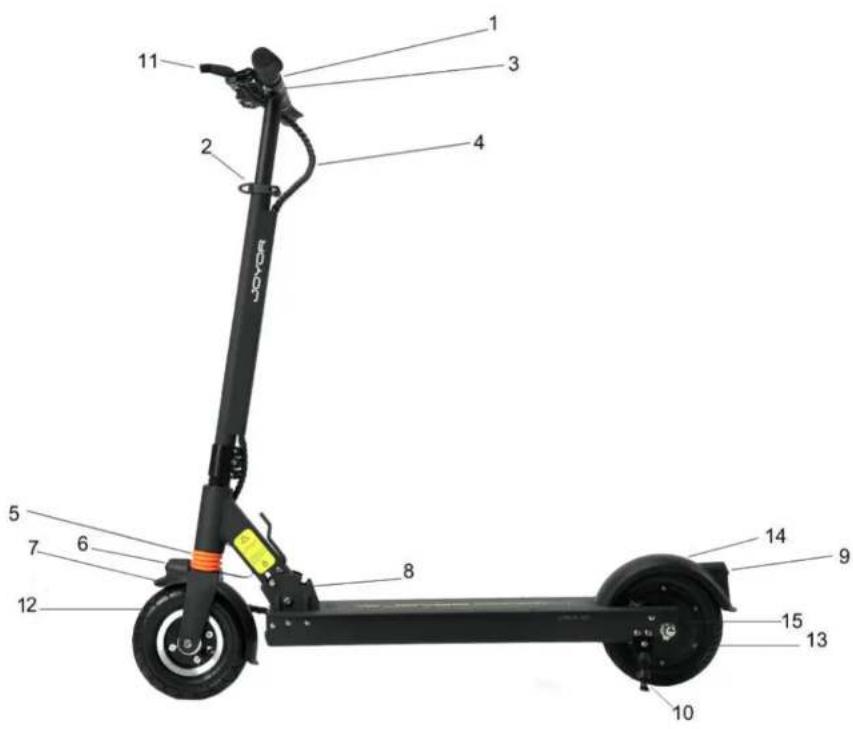

1.1 Piezas principales serie A/F

1) pantalla LCD
2) bloqueo de palanca para el ajuste de la altura del manillar
3) manga plegable del manillar
4) cable de freno
5) suspensión delantera
6) luz delantera
7) guardabarro delantero
8) sistema de plegado
9) luz trasera
10) pata de soporte de estacionamiento
11) maneta de freno
12) neumático delantero de aire
13) neumático trasero sólido
14) guarda barro trasero
15) freno de tambor trasero

Joyor Guía del Usuario

1.2 Especificaciones técnicas serie A/F

Modelo	A1	F3	F5	F5S
Potencia del motor	250W	350W	350W	500W
Tipo de motor	Motor DC sin escobillas
Capacidad de carga	120kg
Material	Aleación de aluminio
Velocidad	25km/h	35km/h
Dimensión desplegado	980x540x1140mm
Dimensión plegado	880x180x360mm
Peso	11.5kg	13kg	15.5kg
Autonomía	25km	40km	55-60km	50km
Freno	Freno de tambor trasero
Tamaño del chasis	16cm
Voltaje de la batería	24V	36V	36V	48V
Intensidad de la corriente eléctrica de la batería	8.0Ah	13.0Ah	18.0Ah	13.0Ah
Tipo de la batería	Batería ambiental de litio
Voltaje de entrada	AC100-240V
Corriente de salida	2A
Tiempo de carga	4-5h	6-7h	9-10h	6-7h
Color	Negro/blanco/verde/rosa
Capacidad de subida	15 grados
Tamaño de las ruedas	8 pulgadas
Tipo de ruedas	Rueda neumática delantera, rueda sólida trasera
Pantalla	Pantalla LCD a color multifuncional con puerto de carga USB
Modo de control de crucero	Disponible

Joyor Guía del Usuario

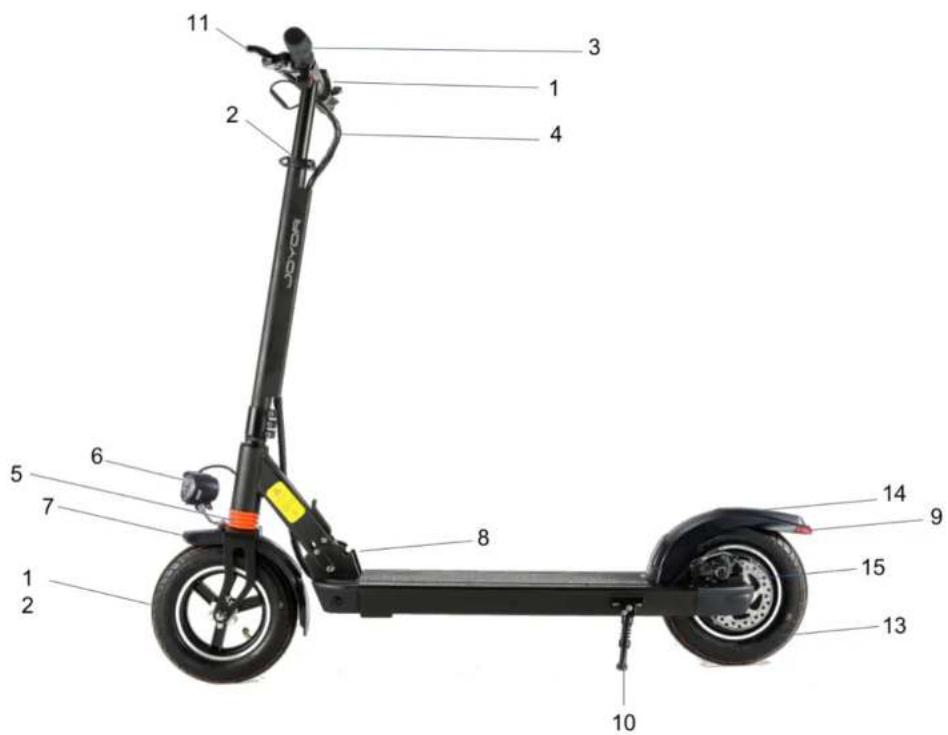

1.3 Las piezas principales serie X

1) pantalla LCD
2) bloqueo de palanca para el ajuste de la altura del manillar
3) manga plegable del manillar
4) cable de freno
5) suspensión delantera
6) luz delantera
7) guarda barro delantero
8) sistema de plegado
9) luz trasera
10) pata de soporte de estacionamiento
11) maneta de freno
12) neumático delantero de aire
13) neumático trasero de aire
14) guarda barro trasero
15) freno de disco trasero

Joyor Guía del Usuario

1.4 Especificaciones técnicas serie X

Modelo	X1	X5S
Potencia del motor	400W	500W
Tipo de motor	Motor DC sin escobillas
Capacidad de carga	120kg
Material	Aleación de magnesio
Velocidad	35km/h
Dimensión desplegado	1150x540x1180mm
Dimensión plegado	1060x190x380mm
Peso	13kg	15kg
Autonomía	30-35km	40-50km
Freno	Freno de disco trasero
Tamaño del chasis	19cm
Voltaje de la batería	36V	48V
Intensidad de la corriente eléctrica de la batería	10Ah	13Ah
Tipo de la batería	Batería ambiental de litio
Voltaje de entrada	AC100-240V
Corriente de salida	2A
Tiempo de carga	5h	7h
Color	Negro/blanco
Capacidad de subida	15 grados
Tamaño de las ruedas	10 pulgadas
Tipo de ruedas	Ruedas neumáticas delantera y trasera
Pantalla	Pantalla LCD a color multifuncional con puerto de carga USB
Modo de control de crucero	Disponible

Joyor Guía del Usuario

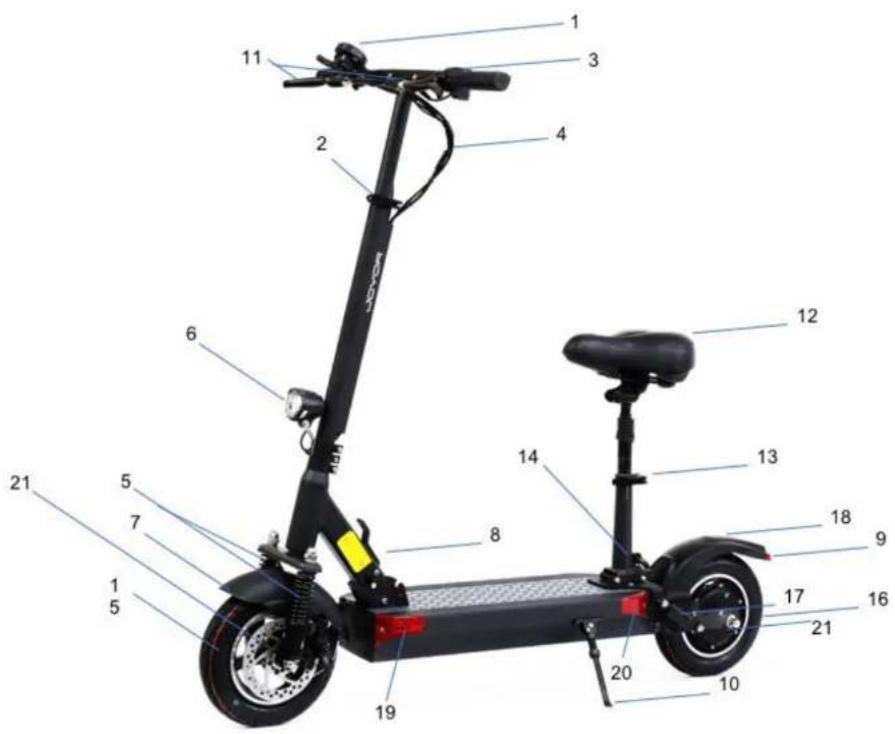

1.5 Las piezas principales serie Y

1) pantalla LCD
2) bloqueo de palanca para el ajuste de la altura del manillar
3) manga plegable del manillar
4) cable de freno
5) doble suspensión delantera
6) luz delantera
7) guardabarro delantero
8) sistema de plegado
9) luz trasera
10) pata de soporte de estacionamiento
11) maneta de freno
12) asiento
13) bloqueo de palanca para ajustar la altura del tubo del asiento
14) sistema de plegado del asiento
15) neumático delantero de aire
16) neumático trasero de aire
17) doble suspensión trasera
18) guardabarro trasero
19) luz intermitente delantera
20) luz intermitente trasera
21) freno de disco trasero y delantero

JOYOR

Joyor Guía del Usuario

1.6 Especificaciones técnicas serie Y

Modelo	Y5S	Y10
Potencia del motor	500W
Tipo de motor	Motor DC sin escobillas
Capacidad de carga	120kg
Material	Aleación de aluminio
Velocidad	35km/h
Dimensión desplegado	1200x570x1190mm
Dimensión plegado	1150x210x430mm
Peso	20.5kg	20.5kg
Autonomía	40-50km	40-50km
Freno	Freno de disco trasero y delantero
Tamaño del chasis	21cm
Voltaje de la batería	48V
Intensidad de la corriente eléctrica de la batería	13Ah	26Ah
Tipo de la batería	Batería ambiental de litio
Voltaje de entrada	AC100-240V
Corriente de salida	2A
Tiempo de carga	5-8h	10-15h
Color	Negro/blanco
Capacidad de subida	15 grados
Tamaño de las ruedas	10 pulgadas
Tipo de ruedas	Ruedas neumáticas delantera y trasera
Pantalla	Pantalla LCD a color multifuncional con puerto de carga USB
Modo de control de crucero	Disponible

2 INSTRUCCIONES DE SEGURIDAD

• El patinete eléctrico Joyor es un vehículo de transporte personal y está diseñado solo para una persona. Por favor, no transportar a un pasajero en este patinete eléctrico.
• El patinete eléctrico Joyor está diseñado solo para adultos. Las personas menores de 16 años no pueden usar este vehículo.
• Por favor, usar un casco de seguridad cuando viaje en el patinete eléctrico.
• No conducir el patinete eléctrico en superficies insegura o fuera de la carretera.
• Practicar en un espacio libre de tráfico en el nivel 1 de velocidad antes de montar en el carril para bicicletas.
• Durante las operaciones de montaje, siempre mantener ambas manos en el manillar y ambos pies en la tabla de pie. Por favor, no saltar sobre la tabla de pie.
• No apagar la corriente del motor mientras conduce el patinete eléctrico.
• No intentar viajar en el patinete sobre un peldaño de más de 3 cm. Esto puede causar daño al conductor o el vehículo.
• Al viajar por carreteras con superficies accidentadas o con baches, por favor, reducir la velocidad del patinete eléctrico o dejar de conducir el vehículo
• El usuario debe ajustar la altura del tubo del manillar de acuerdo con su altura para garantizar una conducción segura, estable y cómoda.
• No usar el patinete eléctrico Joyor en superficies resbaladizas, como aceite o hielo.
• No usar el patinete eléctrico Joyor en condiciones climáticas con temperaturas inferiores a -5C.
• No dejar el patinete eléctrico sumergido en una profundidad de agua de más de 3 cm para evitar dañar las partes eléctricas del vehículo.
• Evitar utilizar el patinete eléctrico Joyor en condiciones climáticas adversas, como lluvia, nieve o tormentas de viento para evitar accidentes. Si viaja en estas condiciones, nunca exceder la velocidad de 10 km/h.
• Si el patinete eléctrico no se usa por más de 30 días, cargarlo regularmente al menos cada 30 días.

Joyor Guía del Usuario

3 INSTRUCCIONES DE OPERACIÓN

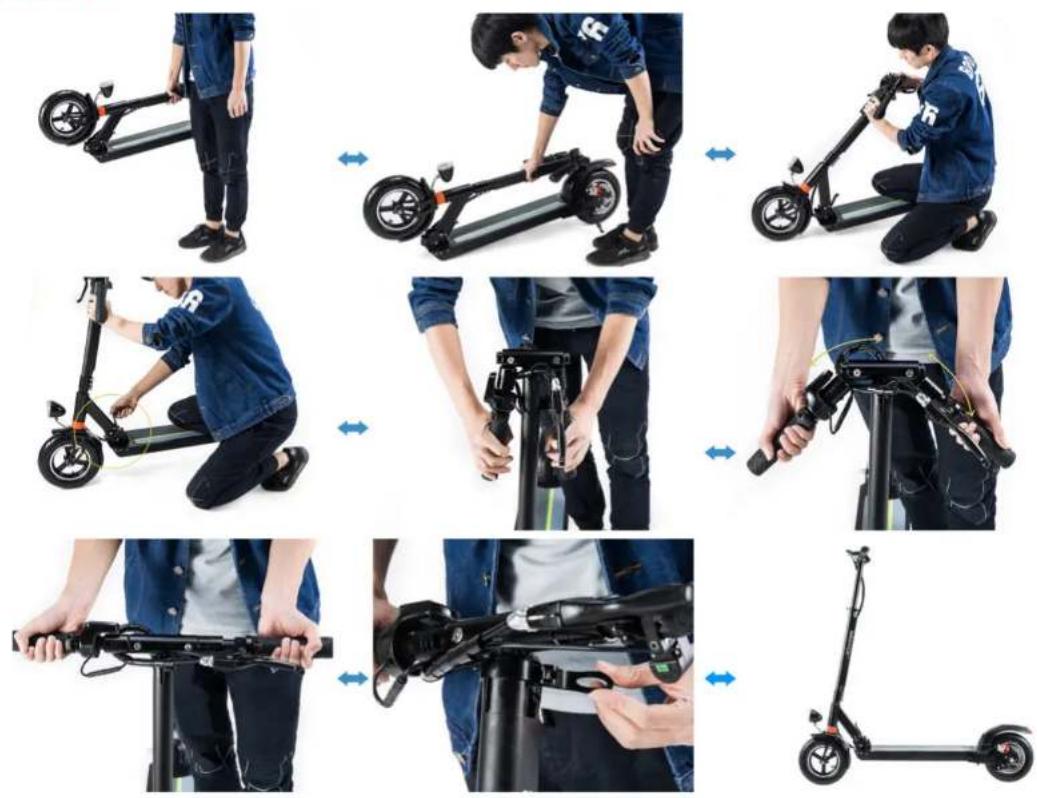

3.1 Plegar/desplegar

JOYOR

Joyor Guía del Usuario

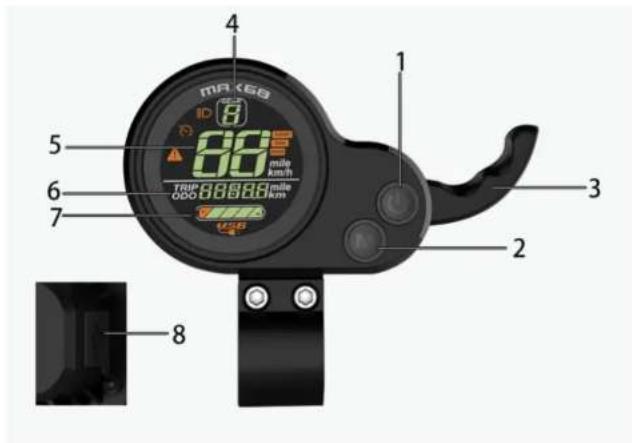

3.2 Pantalla

Modelo: 882

Voltaje de trabajo: compatible con DC24V / 36V, compatible con 36V / 48V

Conexión de cables:

1. Cable rojo (D +): Entrada de polo positivo
2. Cable negro (GND): polo negativo
3. Cable azul (DS): cerradura eléctrica de la puerta del controlador
4. Cable verde (RX): recepción de comunicación
5. Cable blanco (TX): lanzamiento de comunicación

1) interruptor
2) interruptor de velocidad
3) gatillo de aceleración
4) indicador del nivel de la velocidad
5) indicador de la velocidad
6) indicador multifunción
7) indicador del nivel de carga de la batería
8) Puerto de carga USB para sus dispositivos electrónicos

Joyor Guía del Usuario

Los botones:

• Presione prolongadamente el botón ON / OFF para encender la pantalla, presione brevemente ON / OFF para cambiar entre ODO, TRIP, V, A, E, TM en el indicador multifunción
• Mantenga presionado el botón ON / OFF para apagar la pantalla
• Presione prolongadamente M y ON / OFF al mismo tiempo para entrar en modo de configuración de parámetros. Presione brevemente el botón ON / OFF para cambiar entre los parámetros. Presione brevemente M para cambiar la configuración. Mantenga presionada la tecla M y ON / OFF al mismo tiempo para guardar y salir
• Mantenga presionado M para encender las luces

Función de la pantalla

Indicación de velocidad, indicación de potencia, indicación de código de error, indicación de luz delantera, indicación de modo de control crucero, indicación de nivel de velocidad, kilometraje total, kilometraje único, voltaje en tiempo real, corriente de funcionamiento, tiempo de funcionamiento, modo de arranque

Protocolo de comunicación: UART

Indicador multifunción

Kilometraje total ODO, kilometraje único, TRIP, voltaje en tiempo real V, corriente de funcionamiento A (no disponible), tiempo de funcionamiento TIME, código de error E

Código de error E

Cuando el símbolo ! está parpadeando, presione brevemente botón on/off interruptor para ingresar al modo de análisis de errores. Cada número del código de error corresponde a un problema específico de la siguiente manera:

ERRO 1: fallo del motor

ERRO 2: fallo del acelerador

ERRO 3: fallo de la centralita

ERRO 4: palanca de freno desconectada

ERRO 5: protección contra baja tensión

ERRO 6: fallo de comunicación, la pantalla no puede obtener la salida de la centralita

ERRO 7: error de comunicación, la centralita no puede obtener la salida de la pantalla

Joyor Guía del Usuario

Indicador del nivel de la velocidad

Presione brevemente la tecla MODE, cambie el nivel de velocidad, 1 es el nivel mas lenta, 3 es el nivel más rápido

Nivel 0 significa que el patinete no va.

Luz delantera

Para encender la luz delantera, mantenga presionada la tecla MODE

Control de crucero

Mantenga presionado el acelerador a la misma presión durante 5 segundos para activar el modo de control de crucero. Para desactivar el modo de control de crucero, use la manija del freno.

Selección de modo de inicio

ZERO - el modo de inicio cero está activado

NON - el modo de inicio distinto de cero está activado

Indicador USB

Cuando un dispositivo está conectado al puerto USB, el indicador USB se ilumina. Cuando el indicador USB está parpadeando, la corriente de carga excede los 500 mA, el modo de protección está activado automáticamente.

Configuración y definición de parámetros

Presione prolongadamente M y ON / OFF al mismo tiempo para entrar en modo de configuración de parámetros. Presione brevemente el botón ON / OFF para cambiar entre los parámetros. Presione brevemente M para cambiar la configuración. Mantenga presionada la tecla M y ON / OFF al mismo tiempo para guardar y salir

P01: brillo de la luz delantera: 1 más oscuro, 3 más claro;

P02: unidad de kilometraje: 0 - km; 1- miles;

P04: tiempo de modo de suspensión: 0 - desactivado; otros números para el tiempo de activación del modo de suspensión, rango: 1-60 (minutos);

P06: diámetro de la rueda: unidad, pulgada; precisión: 0.1;

JOYOR

Joyor Guía del Usuario

P07: número de imanes de medida: Rango: 1-100;

P09: modo de inicio: 0 - inicio cero; 1- inicio distinto de cero;

P12: par de arranque: rango: 0-5, 0 el más débil, 5 más fuerte;

P15: configuración del porcentaje de la señal de accionamiento del motor, para lograr la función de límite de velocidad de PO8) La velocidad máxima se establece en 100

P16: la función de crucero en tiempo real: 1 activado, 0 desactivado

P17: función de sincronización de faros: 1 después del inicio de los faros y la retroiluminación no está encendida, 0 luces de arranque y retroiluminación

P99: una función de recuperación de teclas (en la interfaz de configuración de parámetros P99, presione y mantenga presionada la tecla MODE durante 5-6 segundos todos los parámetros para restaurar el primer arranque de la configuración inicial)

3 INSTRUCCIONES DE OPERACIÓN

3.3 Instrucciones de operaciones de montaje

3.3.1 Antes de montar

• Elegir un lugar adecuado para montar.
• Desplegar el patinete de acuerdo con las instrucciones.
• Ajustar la altura del tubo del manubrio según su altura.

3.3.2 Montaje

• Presionar el botón de encendido para encender el patinete eléctrico. La velocidad está configurada por defecto a nivel 1.
• Por razones de seguridad, el patinete eléctrico Joyor tiene un diseño de arranque seguro que significa que el motor puede arrancar solo cuando la velocidad del vehículo es superior a 0. Esta función impide el arranque del motor cuando se presiona el mango de aceleración por error. Para comenzar las operaciones de montaje, poner un pie en el patinete y el otro pie en el suelo y patearlo como un patinete clásico. Cuando el patinete está en movimiento y su velocidad es superior a 0, usar suavemente el mango de aceleración para arrancar el motor. Una vez que el motor arranca, colocar el otro pie en la base del patinete y continuar montando.

JOYOR

Joyor Guía del Usuario

• Al conducir, ajustar el nivel de velocidad de 1 a 3, usar luces y bocina de acuerdo a las condiciones de la carretera y según la situación.
• Tener en cuenta la función de control de crucero. La función de control de crucero se activa cuando se presiona el mango de aceleración con la misma presión durante 3 segundos.
• Tener en cuenta la posibilidad de obstáculos repentinos e impredecibles en su camino y controlar el nivel de velocidad.

3.3.3 Frenado

• Utilizar el mango del freno trasero para frenar en circunstancias normales. Usar el mango del freno delantero para los modelos serie Y o su pie para frenar en situaciones de emergencia.
• Cuanto mayor sea la presión que pone, mayor será la fuerza de frenado. Tener en cuenta que el frenado brusco puede provocar un accidente debido al deslizamiento de las ruedas, la pérdida de equilibrio y la falla del vehículo. El frenado fuerte también puede causar daños a los neumáticos.

4 MANTENIMIENTO

4.1 Cámaras

• El patinete eléctrico Joyor usa neumáticos elásticos de goma. Cuando los neumáticos están gastados o tienen una perforación, deben reemplazarse oportunamente.
• Ponerse en contacto con el distribuidor oficial para reemplazar los neumáticos originales.
• Inspeccionar su patinete y sus neumáticos todos los meses, comprobar si los tornillos están lo suficientemente apretados. Si están sueltos, apretarlos.

4.2 Batería

• El patinete eléctrico Joyor está equipado con una batería de polímero de litio. La vida útil promedio de la batería es de 1000 ciclos. Bajo uso y mantenimiento normales, la vida útil de la batería generalmente puede alcanzar más de 1000 ciclos.
• Antes de usar el patinete por primera vez, cargar la batería con una carga completa.

JOYOR

Joyor Guía del Usuario

• Evitar agotar totalmente la batería de su patinete antes de cargarla. Siempre asegurarse de que tenga un mínimo del 10% de carga. Para un rendimiento satisfactorio del vehículo, la batería debe cargarse como mínimo al 50%
• No dejar su patinete eléctrico con una batería significativamente descargada durante unas horas. Cargarlo de inmediato.
• Cuando guarde el patinete eléctrico durante un período prolongado, asegurarse de que la batería tenga al menos un 40-50% de carga. Es recomendable cargar su patinete como mínimo una vez cada 30 días.
• Utilizar siempre el cargador Joyor original que corresponde al modelo del patinete.
• No dejar su patinete eléctrico a una temperatura inferior a 0 o bajo el sol directo. Mantener la batería seca. Las condiciones ambientales negativas pueden dañar la batería.
• Las baterías de polímero de litio deben tratarse con extrema precaución. La carga, el daño o el sobrecalentamiento no apropiados pueden provocar un incendio. No dejar que su patinete eléctrico cargue sin supervisión. No dejar el patinete eléctrico para cargar durante la noche. Siempre supervisar el patinete eléctrico mientras se está cargando y evitar que la batería se sobrecargue. No usar, cargar o dejar una batería dañada sin supervisión y seguir los protocolos de eliminación de inmediato.

4.3 Cargador

El cargador proporcionado por Joyor tiene una función de temporización de protección de carga.

Instrucciones de carga

• Abrir la tapa del puerto de carga del patinete eléctrico y insertar el conector de salida del cargador en el puerto de carga.
• Insertar el enchufe de alimentación de entrada del cargador en la toma de corriente (AC110V-220V)
• La luz del cargador está roja para indicar que la carga está en progreso; cuando la luz del cargador se ilumina en verde, indica que la batería está completamente cargada.
• Cuando cargue la batería, colocarla en un ambiente seco y ventilado.

5 POLÍTICA DE GARANTÍA

5.1 Alcance de la garantía

Esta garantía limitada cubre cualquier defecto de material o mano de obra en los nuevos dispositivos Joyor acompañados por esta declaración de garantía limitada por un período de 24 meses después de la primera compra al por menor para las partes no eléctricas y para el patinete eléctrico y por un período de 12 meses para la batería, bajo instalación normal, uso, servicio y mantenimiento

Joyor Guía del Usuario

Solo los consumidores que compran este dispositivo a un distribuidor o revendedor autorizado de Joyor pueden obtener cobertura bajo esta garantía limitada.

5.2 Limitaciones de la garantía

Esta garantía limitada no cubre ningún problema causado por:

• Uso comercial, accidente, abuso, negligencia, choque, calor o humedad más allá de las especificaciones del producto, instalación incorrecta, operación, mantenimiento o modificación.
• Cualquier uso indebido contrario a las instrucciones en la guía del usuario
• Mal funcionamiento causado por otros equipos
• Esta garantía limitada no tiene validez si un producto se devuelve con etiquetas eliminadas, dañadas o alteradas de cualquier alteración (incluida la eliminación no autorizada de cualquier componente o cubierta externa).
• Joyor no cubre el costo del envío internacional de la garantía en ningún momento.

5.3 Proceso de solicitud de garantía

• Joyor no proporcionará ninguna cobertura de garantía a menos que su reclamo cumpla con todos los términos de esta declaración de garantía limitada y siga el procedimiento de devolución adecuado.
• Para solicitar el servicio de garantía, ponerse en contacto con nosotros o ponerse en contacto con un distribuidor o revendedor autorizado de Joyor.

Joyor Guía del Usuario

6 CONTÁCTENOS

Joyor E-Moving S.L.

Dirección

Por favor, ponerse en contacto con el distribuidor oficial Joyor donde compró su patinete eléctrico

Sitio Web

1.3 Las piezas principales serie X

1.4 Especificaciones técnicas serie X

1.5 Las piezas principales serie Y

1.6 Especificaciones técnicas serie Y
