MANUAL DE USUARIO VTSS5U VELLEMAN

ESTACIÓN DE SOLDADURA TERMORREGULADA

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por haber comprado la VTSS5! Lea atentamente las instrucciones del manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

• La VTSS5 está equipada con una escala analógica electrónica que está controlada por la temperatura (de 374 a 896°F).

• El soldador está puesto a tierra.

• El aparato se activa/desactiva con el ajuste giratorio de temperatura. Un LED se ilumina si el aparato está activado.

2. Instrucciones de seguridad

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad.VTSS5U

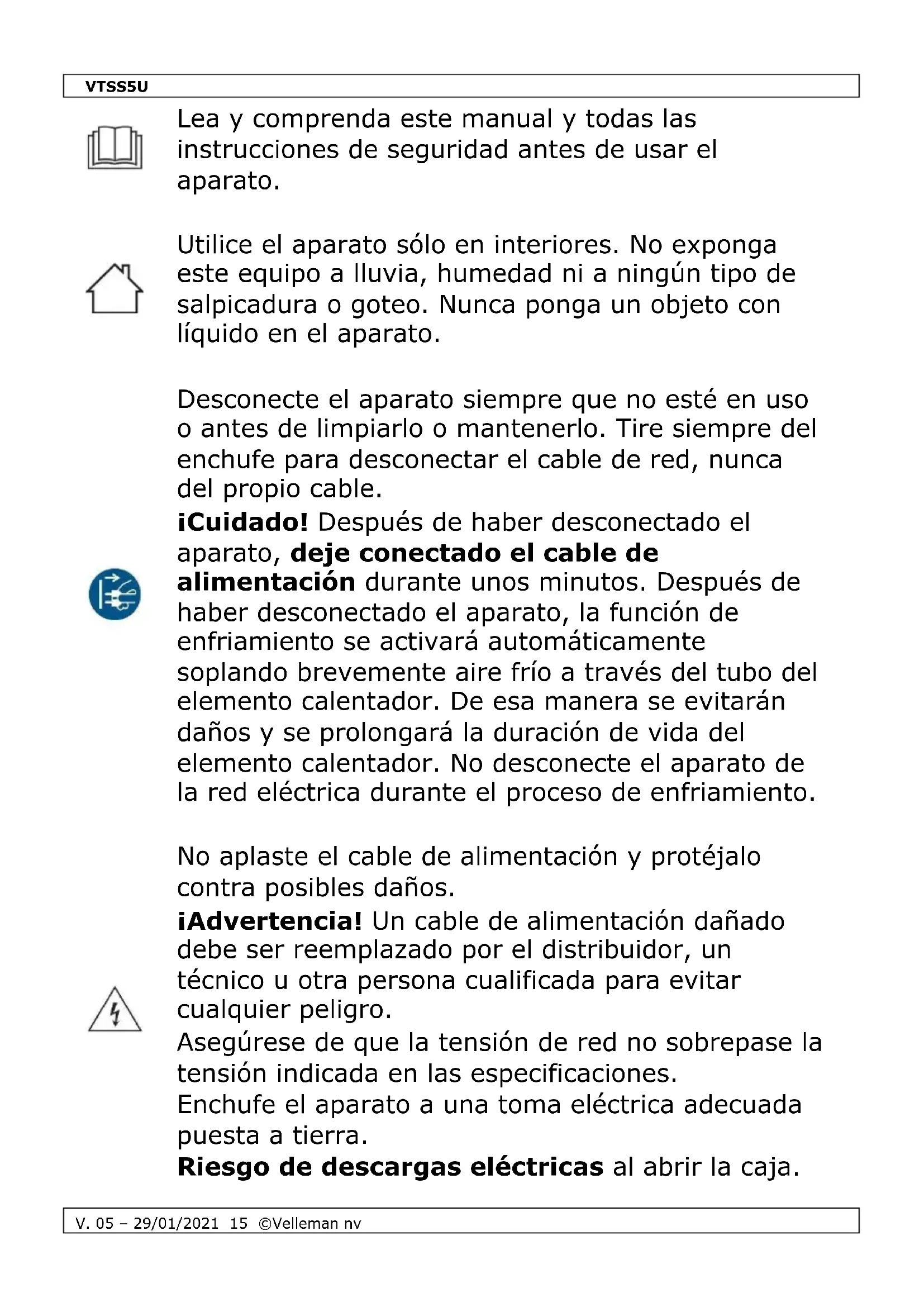

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido en el aparato.

Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable. ¡Cuidado! Después de haber desconectado el aparato, deje conectado el cable de alimentación durante unos minutos. Después de haber desconectado el aparato, la función de enfriamiento se activará automáticamente soplando brevemente aire frío a través del tubo del elemento calentador. De esa manera se evitarán daños y se prolongará la duración de vida del elemento calentador. No desconecte el aparato de la red eléctrica durante el proceso de enfriamiento.

No aplaste el cable de alimentación y protéjalo contra posibles daños. ¡Advertencia! Un cable de alimentación dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar cualquier peligro. Asegúrese de que la tensión de red no sobrepase la tensión indicada en las especificaciones. Enchufe el aparato a una toma eléctrica adecuada puesta a tierra. Riesgo de descargas eléctricas al abrir la caja.VTSS5U

V. 05 – 29/01/2021 16 ©Velleman nv

Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No intente abrir ni reparar el aparato usted mismo. La reparación debe llevarla a cabo un técnico cualificado. No maneje el aparato con las manos mojadas.

Nunca utilice el aparato si el circuito está bajo tensión. Primero desconecte la alimentación del circuito y descargue todos los condensadores.

No utilice el aparato cerca de productos inflamables o de gas explosivo. El calor podría hacer inflamar productos inflamables, incluso si no son visibles. Utilice el aparato sólo en un lugar aireado.

Un uso incorrecto puede causar un incendio. No toque el soporte, la punta, etc. ¡Riesgo de quemaduras! Mantenga la punta y el aire caliente lejos del alcance del cuerpo, la ropa o materiales inflamables. No dirija el soldador a los ojos. Utilice guantes y/o herramientas resistentes al calor para coger el circuito impreso. Ponga el soldador en el soporte después del uso. Deje que el aparato se enfríe después del uso o antes de almacenarlo. ¡Riesgo de quemaduras! siempre deje que el aparato se enfríe uso almacenamiento. Ponga el aparato en una superficie de trabajo plana, estable y resistente al fuego.

¡ADVERTENCIA! - Coloque el aparato en el soporte si no lo está utilizando. No lo deje nunca activado sin vigilancia.VTSS5U

Nunca respire los humos de soldadura. Los vapores producidos durante la soldadura son nocivos. Trabaje siempre en un lugar bien ventilado o bajo un extractor de humo. Tire los residuos de soldadura y los filtros de humo al respetar la reglamentación local con respecto a la protección del ambiente.

• Utilice el soldador en una superficie resistente al calor.

• Ponga el soldador en un soporte después de cada uso.

• Deje que la punta se enfríe de manera natural y nunca sumérjala en agua.

Véase la Garantía de servicio y calidad Velleman ® al final de este manual del usuario.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido en el aparato.

No exponga este equipo a polvo. No exponga este equipo a temperaturas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados.

No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.

Véase las figuras en la página 2 de este manual del usuario.

cable de alimentación

regulador de temperatura

¡Advertencia! Coloque el aparato en el soporte si no lo está utilizando. No lo deje nunca activado sin vigilancia.

1. Coloque el soporte para soldador [4] en el agujero adecuado de la caja.

2. Deje que la esponja [3] absorbe agua y deje que se escurra el agua sobrante antes de ponerla en la

3. Coloque la punta [5] en el soldador [6] y fíjela con la tuerca. Deje que la punta se enfríe antes de

reemplazarla. Desatornille la tuerca y quite la punta. Controle regularmente si la tuerca esté bien fijada. Si no es el caso, atorníllela. Observación: nunca utilice el soldador sin la punta.

Conecte la estación de soldadura [1] a una toma de corriente de 230V/50Hz. El LED de alimentación se ilumina y la estación de soldadura está lista para utilizar.

5.3 Seleccionar la temperatura

1. Active el aparato con el ajuste giratorio y seleccione la temperatura deseada.

2. Ajuste la temperatura [2] entre el segundo y el tercer nivel. Espere algunos segundos y deje que el

estaño se funda. Aumenta ligeramente la temperatura del soldador [2] si el estaño no funde y vuelva a intentar.

• Una soldadura correcta se hace bajo las siguientes condiciones: utilice hilo de estaño adecuado y utilice la estación de soldadura de manera correcta. Utilice hilo de estaño para electrónica con alma de resina. Nunca utilice resinas halógenas. Estañe la punta antes del primer uso. Active la estación de soldadura y deje que se funda un poco de soldadura en la punta a una temperatura de aproximadamente 200°C (regulador de temperatura entre el segundo y el tercer nivel). Una soldadura perfecta sólo se realiza a una temperatura correcta. El hilo de estaño no funde a baja temperatura y causa soldaduras impuras. A una temperatura demasiado elevada, el hilo de soldadura se quema. Además, es posible que el CI o los componentes se dañen.

• La mayoría de las aleaciones de soldadura en el mundo de la electrónica son aleaciones "60/40" (estaño 60% - plomo 40%). Véase abajo para la temperatura de trabajo de este tipo de soldadura, una temperatura que varía según el fabricante. Sin embargo, la norma RoHS prohíbe la venta y el uso de estaño con plomo en la Unión Europea. El estaño sin plomo necesita una temperatura más elevada de unos 30°C (54°F).

estaño con plomo estaño sin plomo Punta de fusión 215°C (419°F) 220°C (428°F) Funcionamiento normal 270-320°C (518-608°F) 300-360°C (572-680°F) Uso en la producción 320-380°C (608-716°F) 360-410°C (680-770°F)

• La punta (incl.) consta de hierro chapado de cobre. Un uso correcto garantiza una larga duración de vida. Limpie la punta al ponerla brevemente en la esponja húmeda antes del uso. Los excedentes de soldadura, oxidación y otras impurezas fijados a la punta se soltarán y no se soldarán.

• Después de haber utilizado el soldador, limpie la punta y ponga un poco de estaño a la punta antes de colocar el soldador en el soporte. Es importante estañar la punta para que quede ‘activa’.

No haga demasiada presión en la punta durante la (de)soldadura para evitar daños.

6. Mantenimiento de la punta

• El soldador alcanza temperaturas muy elevadas. Desconecte el aparato antes de limpiarlo.

• Quite y limpie la punta después de cada uso intensivo. Limpie la punta cada día en caso de uso frecuente.

• No se olvide de estañar la punta antes de colocarla en el soporte, antes de desactivar el dispositivo o durante un largo periodo de inactividad. Antes de empezar, limpie la punta con una esponja húmeda o con nuestro limpiador (referencia VTSTC).VTSS5U

V. 05 – 29/01/2021 19 ©Velleman nv

• Se disminuye la duración de vida de la punta al utilizar temperaturas excesivas (más de 400°C o 750°F).

• No apoye excesivamente la punta durante la soldadura para evitar daños.

• Nunca limpie la punta con una lima o materiales abrasivos.

• Nunca use flux conteniendo cloruro o ácido. Sólo use flujos que contienen resina.

• Si se ha formado una película de óxido, quítela cuidadosamente puliéndola con papel de lija con un grano de 600 a 800. Puede usar también alcohol isopropilo al aplicar después una nueva capa de protección de soldadura.

• Sólo moje la esponja con agua. IMPORTANTE Limpie la punta diariamente. Elimine todo exceso de soldadura de la punta y del dispositivo de bloqueo. Si no, se arriesga a que se funda, bien la punta y el elemento calentador, bien la punta y el dispositivo de bloqueo.

Observación: Antes de limpiar o reemplazar la punta, desactive y desconecte la estación de soldadura. Espere hasta que la estación de soldadura haya alcanzado la temperatura ambiente para no correr el riesgo de quemarse. Es posible dañar la estación de soldadura al dejarla activada sin reemplazar la punta.

• Desatornille la tuerca del soldador y quite cualquier rastro de oxidación en el cilindro del soldador. No quite la punta durante la soldadura (riesgo de quemaduras). Si la punta se suelta del soldador, desconecte la estación de soldadura de la red y deje que se enfríe el soldador hasta que haya alcanzado la temperatura ambiente antes de volver a apretar la tuerca.

• Una vez extraída la punta, elimine el polvo del soporte de la punta. ¡Proteja sus ojos! Introduzca la nueva punta y apriete el tornillo con una pinza para evitar todo contacto con las superficies calientes. ¡OJO!: Puede dañar el elemento o puede hacer fundir el elemento y la punta al apretar demasiado el tornillo.

• Limpie el soldador y la estación con un paño húmedo y un poco de detergente. Nunca sumerja el aparato en un líquido y asegúrese de que no pueda entrar ningún líquido en el interior de la caja. No utilice disolventes.

• Contacte con su distribuidor o representante en caso de una estación de soldadura defectuosa.

Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
