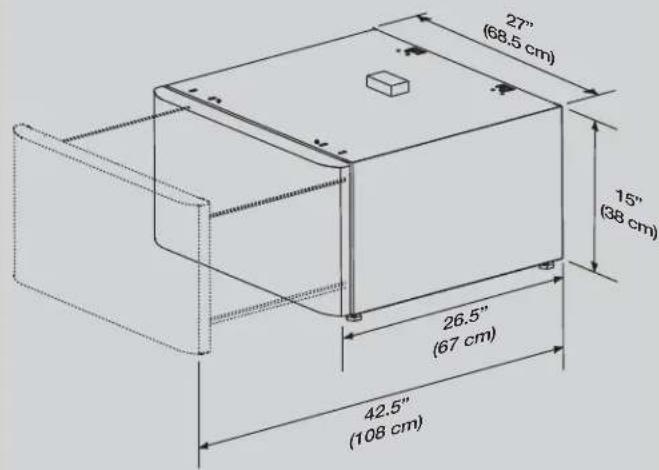

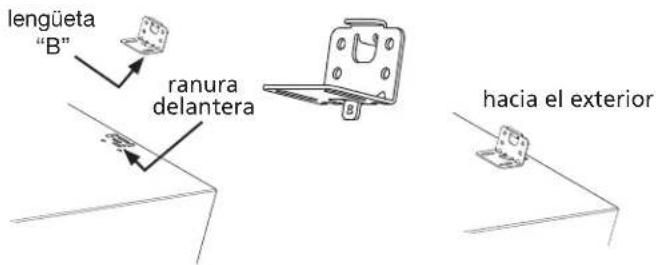

El no desconectar el suministro eléctrico • antes de la instalación apilada puede ocasionar lesiones personales o incluso la muerte. La instalación inadecuada de la ventilación • de la secadora puede ocasionar lesiones personales o daños a la propiedad. Para evitar lesiones en la espalda u otro • tipo de lesiones, procure levantar o mover la lavadora o secadora con la ayuda de más de una persona. 137147900 A (0904) Installation Instructions 15” Pedestal Instructions d’installation Socle de 38 cm (15 po) Instrucciones de Instalación Pedestal de 15" (38,1 cm) KIT COMPONENTS: 1 Pedestal Installation Instructions.• 2 Front brackets.A 2 Front bracket spacers.B 2 Rear brackets.C 14 #10 (16 x .500) screws.D COMPOSANTS DU NÉCESSAIRE: 1 instructions d’installation• 2 supports avant.A 2 espaceurs pour supports avant.B 2 supports arrières.C 14 vis n° 10 (16 x .500).D COMPONENTES DEL KIT: 1 libro de instrucciones de instalación• 2 soportes delanteros.A 2 espaciadores para soportes delanteros.B 2 soportes traseros.C 14 tornillos n.º 10 (16 x .500).D

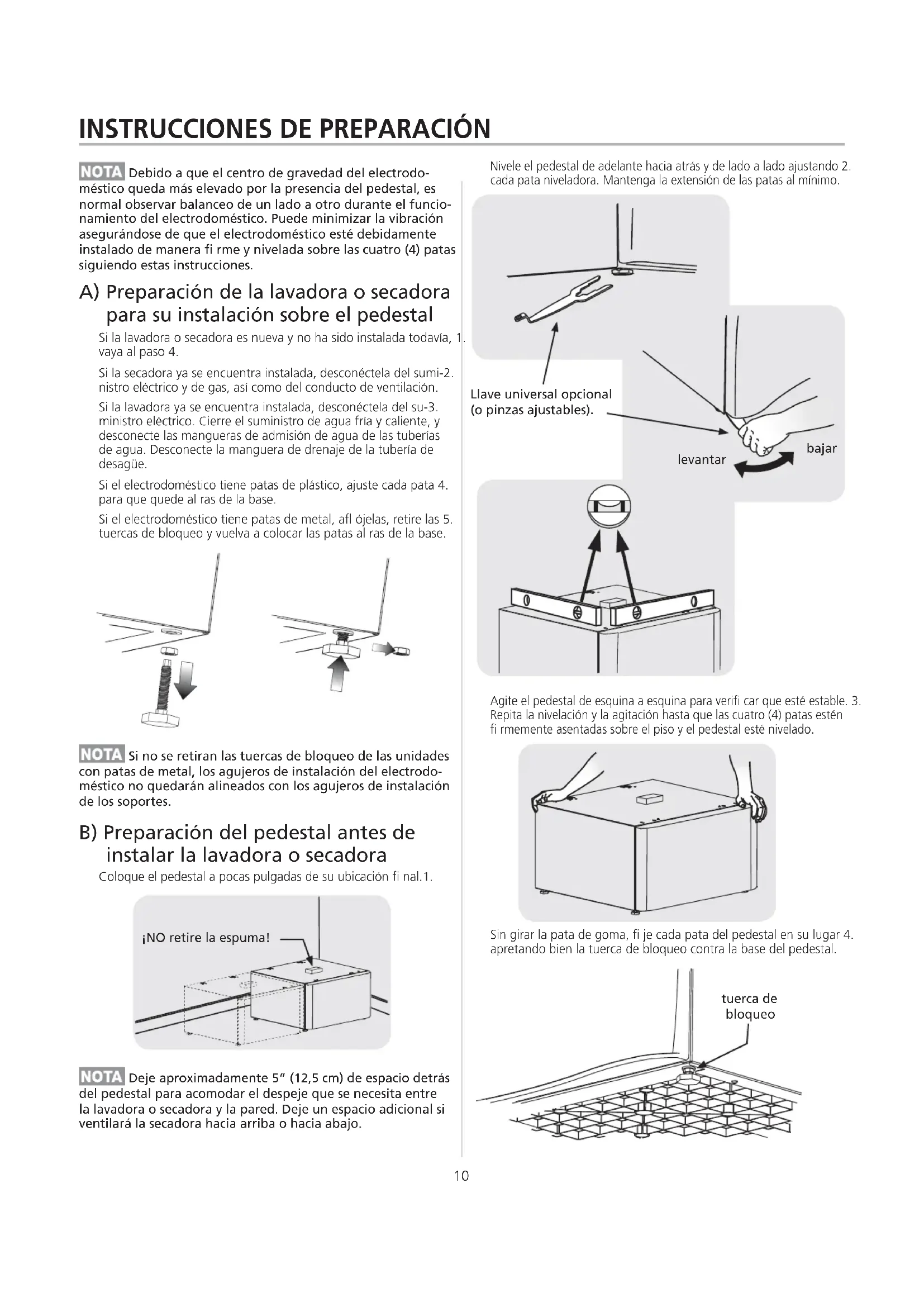

INSTRUCCIONES DE PREPARACIÓN

Deje aproximadamente 5” (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacia arriba o hacia abajo. Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalación del electrodo- méstico no quedarán alineados con los agujeros de instalación de los soportes. Debido a que el centro de gravedad del electrodo- méstico queda más elevado por la presencia del pedestal, es normal observar balanceo de un lado a otro durante el funcio- namiento del electrodoméstico. Puede minimizar la vibración asegurándose de que el electrodoméstico esté debidamente instalado de manera fi rme y nivelada sobre las cuatro (4) patas siguiendo estas instrucciones. Si la lavadora o secadora es nueva y no ha sido instalada todavía, 1. vaya al paso 4. Si la secadora ya se encuentra instalada, desconéctela del sumi-2. nistro eléctrico y de gas, así como del conducto de ventilación. Si la lavadora ya se encuentra instalada, desconéctela del su-3. ministro eléctrico. Cierre el suministro de agua fría y caliente, y desconecte las mangueras de admisión de agua de las tuberías de agua. Desconecte la manguera de drenaje de la tubería de desagüe. Si el electrodoméstico tiene patas de plástico, ajuste cada pata 4. para que quede al ras de la base. Si el electrodoméstico tiene patas de metal, afl ójelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

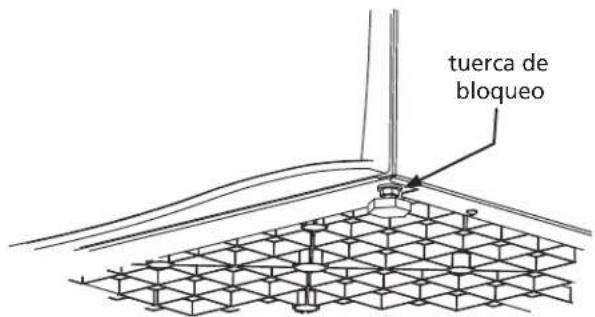

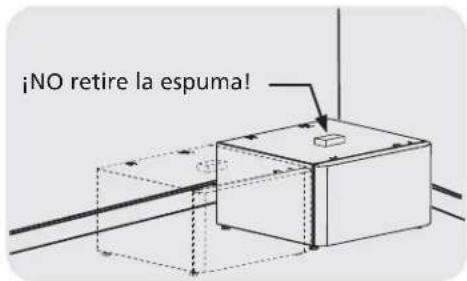

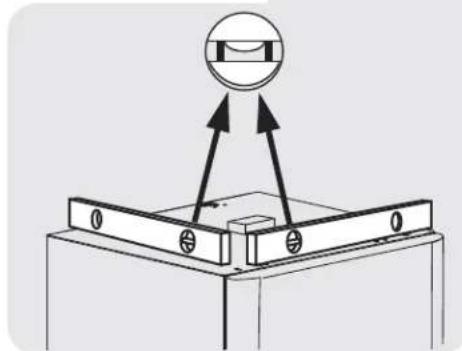

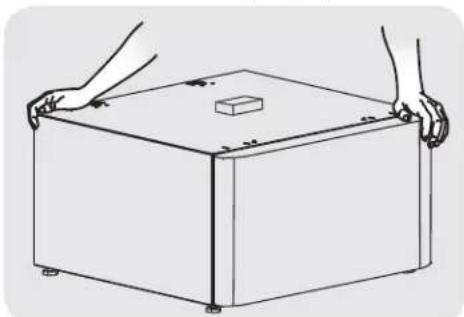

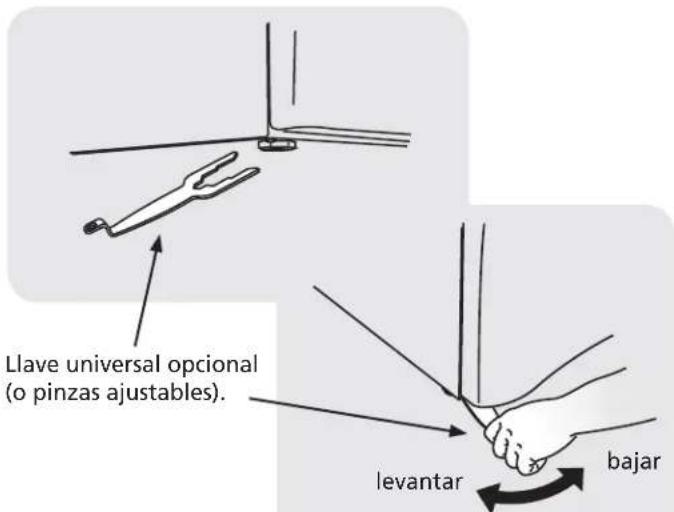

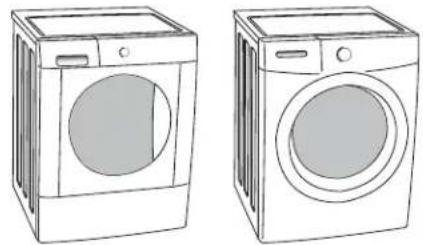

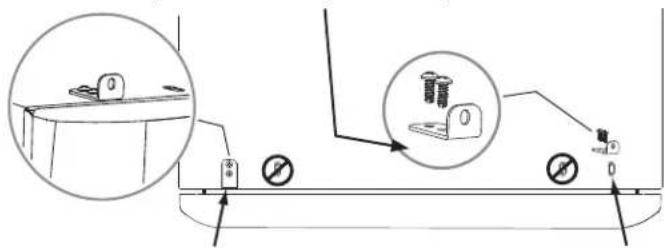

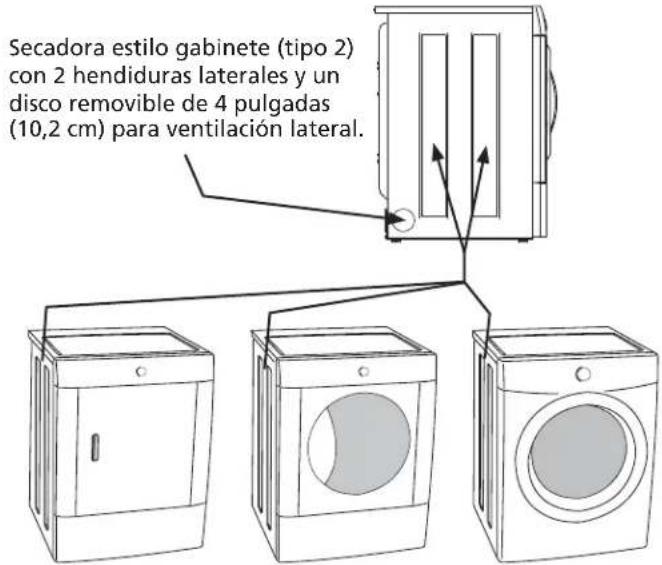

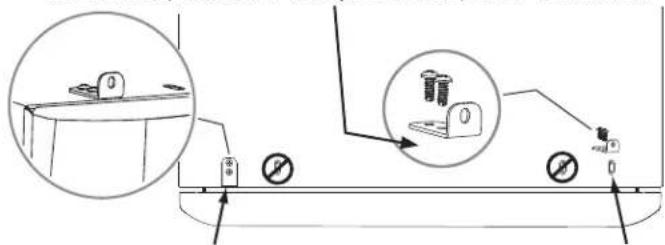

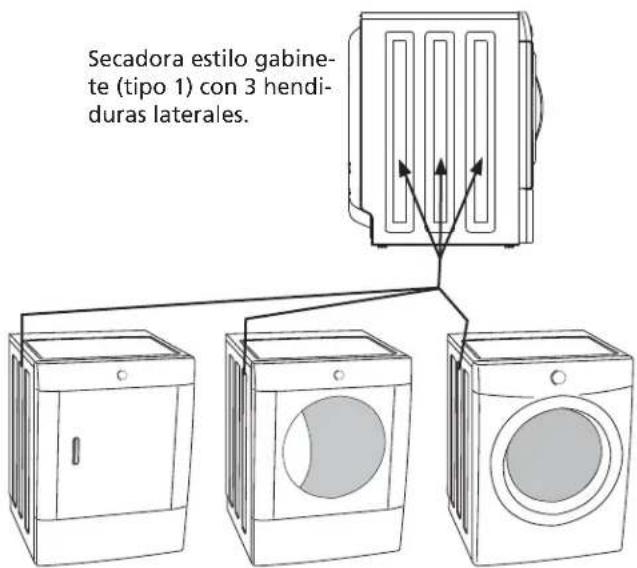

Preparación de la lavadora o secadora para su instalación sobre el pedestal B) Preparación del pedestal antes de instalar la lavadora o secadora Coloque el pedestal a pocas pulgadas de su ubicación fi nal.1. Nivele el pedestal de adelante hacia atrás y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extensión de las patas al mínimo. Agite el pedestal de esquina a esquina para verifi car que esté estable. 3. Repita la nivelación y la agitación hasta que las cuatro (4) patas estén fi rmemente asentadas sobre el piso y el pedestal esté nivelado. Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4. apretando bien la tuerca de bloqueo contra la base del pedestal. ¡NO retire la espuma! tuerca de bloqueo levantar bajar Llave universal opcional (o pinzas ajustables).11 INSTRUCCIONES DE INSTALACIÓN DE LA LAVADORA - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la lavadora. C1) Fijación de los accesorios de instala- ción de la lavadora D1) Montaje de la lavadora

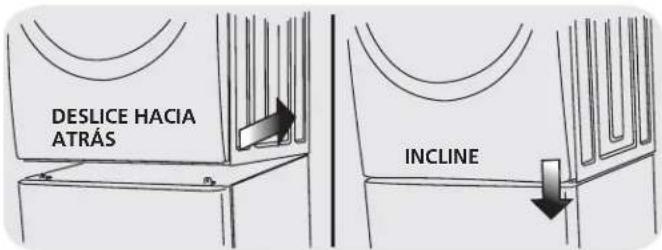

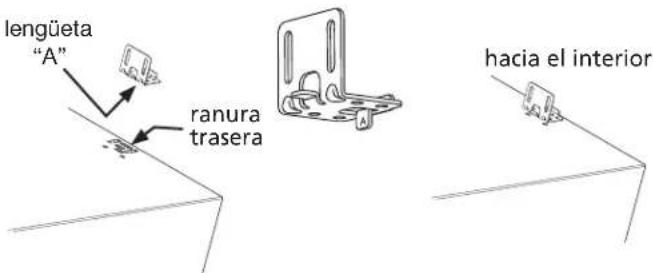

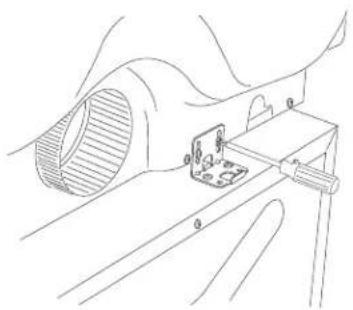

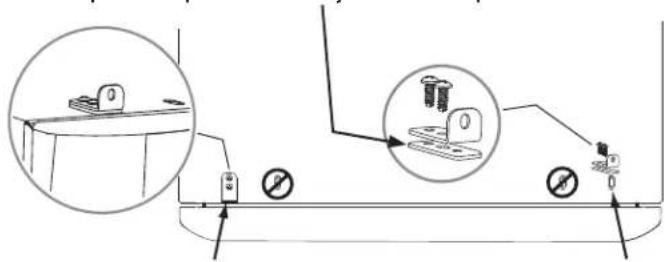

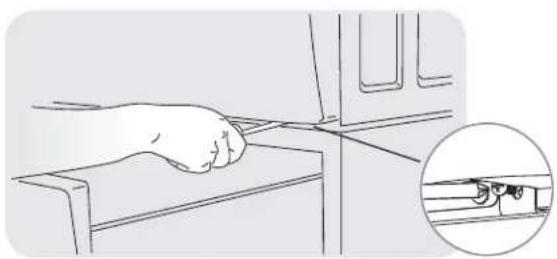

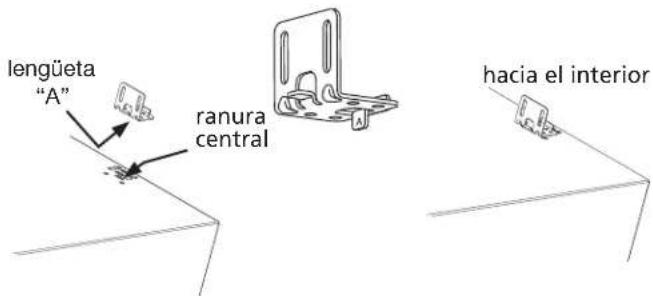

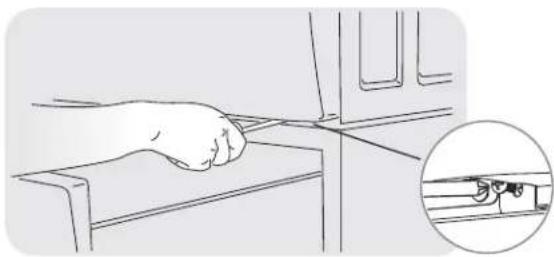

Instalación o reinstalación de la lavadora Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de lavadoras sobre el pedestal: Con la ayuda de una o más personas, incline la lavadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la lavadora aún inclinada, deslícela hacia atrás contra los soportes traseros y asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros. Fije cada sujetador delantero al juego más externo de agujeros 2. mediante 2 tornillos y el espaciador suministrado. Introduzca la lengüeta “A” de cada soporte trasero en las ranu-3. ras centrales de la parte trasera del pedestal. Oriente el soporte hacia la parte interior para instalar la lavadora. Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal. Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la lavadora. Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la lavadora. Deslice el electrodoméstico y pedestal a su ubicación fi nal.1. Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada. Consulte las 3. Instrucciones de instalación de la lavadora para ob- tener detalles completos sobre la conexión del agua, del drenaje o del suministro eléctrico. DESLICE HACIA ATRÁS INCLINE hacia el interior Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal. Coloque un espaciador debajo de cada soporte delantero. ranura central lengüeta “A”12 INSTRUCCIONES DE INSTALACIÓN DE LA SECADORA (TIPO 1) DE 7.0 pies cúbicos C2) Fijación de los accesorios de instala- ción de la secadora (tipo 1) D2) Montaje de la secadora (tipo 1) E) Instalación o reinstalación de la seca- dora (tipo 1) Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de secadoras sobre el pedestal: Con la ayuda de una o más personas, incline la secadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslícela hacia atrás contra los soportes traseros y asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros. Fije cada sujetador delantero al juego más externo de agujeros 2. usando 2 tornillos. Introduzca la lengüeta “A” de cada soporte trasero en las ranuras 3. de la parte trasera del pedestal; para ello, utilice espaciadores para soportes traseros. Oriente el soporte hacia la parte interior para instalar la secadora “tipo 1”. Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal. Instale 2 tornillos en cada soporte trasero para fi jarlo a la base de 3. la secadora. Con el cajón del pedestal abierto para tener mejor acceso, instale 4. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora. Deslice el electrodoméstico y pedestal a su ubicación fi nal.1. Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada. Consulte las 3. Instrucciones de instalación de la secadora para obtener detalles completos sobre la conexión del suministro eléctrico y de gas o de los conductos de ventilación. Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal. Secadora estilo gabine- te (tipo 1) con 3 hendi- duras laterales. NO lleva espaciadores debajo de los soportes delanteros. - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la secadora. DESLICE HACIA ATRÁS INCLINE ranura trasera lengüeta “A” hacia el interior13 C3) Fijación de los accesorios de instala- ción de la secadora (tipo 2) D3) Montaje de la secadora (tipo 2) E) Instalación o reinstalación de la seca- dora (tipo 2) Lea las siguientes instrucciones para instalar cualquiera de estos 1. tipos de secadoras sobre el pedestal: Con la ayuda de una o más personas, incline la secadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslícela hacia atrás contra los soportes traseros de modo que las lengüetas de dichos soportes encajen en las ra- nuras de la parte trasera de la secadora. Asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros. Fije cada sujetador delantero al juego más externo de agujeros 2. usando 2 tornillos. Introduzca la lengüeta “B” de cada soporte trasero en las ranuras 3. delanteras de la parte trasera del pedestal. Oriente el soporte hacia la parte exterior para instalar la secadora “tipo 2”. Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal. Con el cajón del pedestal abierto para tener mejor acceso, instale 3. un tornillo en cada soporte delantero para fi jarlo a la base de la secadora. Deslice el electrodoméstico y pedestal a su ubicación fi nal.1. Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada. Consulte las 3. Instrucciones de instalación de la secadora para obtener detalles completos sobre la conexión del suministro eléctrico y de gas o de los conductos de ventilación. hacia el exterior Instale 2 tornillos en cada soporte trasero para alinear los aguje-4. ros del pedestal. Secadora estilo gabinete (tipo 2) con 2 hendiduras laterales y un disco removible de 4 pulgadas (10,2 cm) para ventilación lateral. NO lleva espaciadores debajo de los soportes delanteros. ranura delantera - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la secadora. INSTRUCCIONES DE INSTALACIÓN DE LA SECADORA (TIPO 2) DE 5.8 pies cúbicos lengüeta “B”

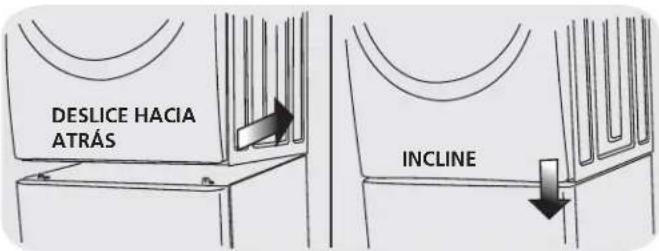

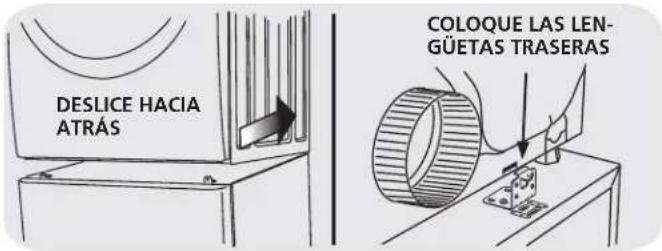

DESLICE HACIA ATRÁS INCLINENOTES: REMARQUES: NOTAS: 14NOTES: REMARQUES: NOTAS: 15GARANTÍA Garantía completa de un año para las piezas mecánicas Durante un año a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para conocer el modelo específi co) y cuando se usa según la información proporcionada en la guía de uso y cui- dado, las instrucciones de funcionamiento y las instrucciones de instalación, el proveedor reparará o remplazará cualquiera de sus piezas mecánicas si se encontraran defectuosas en materiales o mano de obra. Conserve su recibo de compra. La fecha del recibo establece la duración de la garantía, en caso de que se requieran piezas de repuesto. Esta garantía le otorga derechos legales específi cos. Usted puede tener además otros derechos que varían de un estado a otro. Restricción de la garantía Si el pedestal se usa para cualquier propósito que no sea el de uso familiar privado o con cualquier producto que requiera modifi cación para realizar la instalación, esta garantía quedará nula y sin validez. Piezas en garantía Las piezas en garantía están disponibles a través del distribuidor donde adquirió el pedes- tal; también puede consultar la guía de uso y cuidado proporcionada con la lavadora o secadora que se instale en el pedestal para obtener información de contacto.

REGISTRO DEL PRODUCTO

En el espacio que se proporciona a continuación, registre la fecha de compra y el número de modelo del producto. N.º de modelo: Fecha de compra: Conserve estas instrucciones y su recibo de compra para referencia futura. PRODUCT RECORD In the space below, record the date of purchase and model number of the product. Model No.: Date of Purchase: Save these instructions and your sales receipt for future reference.
