Tipo de producto	Acoplador de pared de calidad industrial
Conectividad	Cat5e/6, hembra a hembra
Grado de protección	IP44 (salpicaduras) e IP68 (inmersión hasta 1,5 m durante 30 min) según combinación con caja y cables adecuados
Compatibilidad de cables	Cables de conexión serie N206-PCXX-IND, cables 4PPoE N200P-XXX-IND, kit de conjunto estanco N206-WK01-IND
Aplicaciones	Interior y exterior, entornos industriales exigentes
Funciones principales	Permite conectar cables de red a través de una pared mientras mantiene la estanqueidad y robustez
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Usar solo con cajas y cables compatibles para mantener el grado de protección. No sumergir sin caja adecuada.
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable. En caso de fallo, reemplazar todo el acoplador.
Garantía	Garantía limitada de por vida
Información general	Marca: Tripp Lite, Modelo: N206BC01IND, Categoría: Cable para ordenador y periférico

Preguntas frecuentes - N206BC01IND Tripp Lite

¿Qué es el Tripp Lite N206BC01IND?

El N206BC01IND es un acoplador de pared de calidad industrial diseñado para conectar cables de red Cat5e/6 a través de una pared mientras mantiene una protección IP44/IP68.

¿Cuáles son los grados de protección del N206BC01IND?

El acoplador cuenta con protección IP44 contra salpicaduras y IP68 contra inmersión (hasta 1,5 m durante 30 min) cuando se usa con las cajas y cables adecuados de la gama Tripp Lite.

¿Cómo instalar el acoplador de pared N206BC01IND?

La instalación se detalla en el manual, sección 2. Hay que perforar un agujero en la pared, insertar el acoplador y fijarlo con un destornillador (no incluido). Usar cables de la serie N206-PCXX-IND o el kit N206-WK01-IND.

¿Qué cables son compatibles con este acoplador?

Los cables recomendados son los N206-PCXX-IND (Cat5e/6), los N200P-XXX-IND (Cat6 4PPoE) y el kit de conjunto estanco N206-WK01-IND para una conexión personalizada.

¿Puedo usar este acoplador en exteriores?

Sí, siempre que se instale en una caja adecuada como la N206-SB01-IND (caja de montaje en superficie) o las placas N206-FPXX-IND, para mantener la estanqueidad IP44/IP68.

¿Cuál es la duración de la garantía del N206BC01IND?

Tripp Lite ofrece una garantía limitada de por vida en este producto. Cubre defectos de materiales y fabricación, pero no el desgaste normal ni el mal uso.

¿Este acoplador es compatible con tomas Keystone?

Sí, se puede usar con la toma Keystone N206-KJ01-IND como reemplazo o complemento, según la configuración deseada.

¿Cómo limpiar el acoplador N206BC01IND?

Límpielo con un paño suave y seco. No use nunca disolventes, alcohol o productos abrasivos que pudieran dañar la junta de estanqueidad.

¿Puedo sumergir directamente el acoplador en agua?

No, el acoplador solo no es estanco a la inmersión. Para alcanzar el grado IP68, debe instalarse en una caja N206-SB01-IND y conectarse con cables adecuados.

¿Dónde puedo descargar el manual completo?

Puede descargar gratuitamente el manual en formato PDF en notice-facile.com buscando el modelo N206BC01IND.

MANUAL DE USUARIO N206BC01IND Tripp Lite

Guía de Inicio Rápido

Solutaciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver paginga 14 para una lista completa de modelos.

2) Las solicuciones de conectividad industrial de Tripp Lite son compatibles con el estandar IP44 para proteccion contra intrusion de agua en ambos lados, asi como el estandar IP68 para proteccion contra polvo, suciedad y arena invasivos e inmersion en hasta 1.5m de agua por 60 minutes.

Nota: Ciertas combinaciones de produits son necessities para alcantar los estandares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Proteccion IP44 e IP68 para mas informacion. La specifications de proteccion IP68 se basa en la garantia del fabricante.

English 1 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalacion de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Proteccion IP44 e IP68 22
   Garantia 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10

pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 connectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 connectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m

[10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m

[12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Duplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensemble de Cable Impermeable

N206-WK01-IND

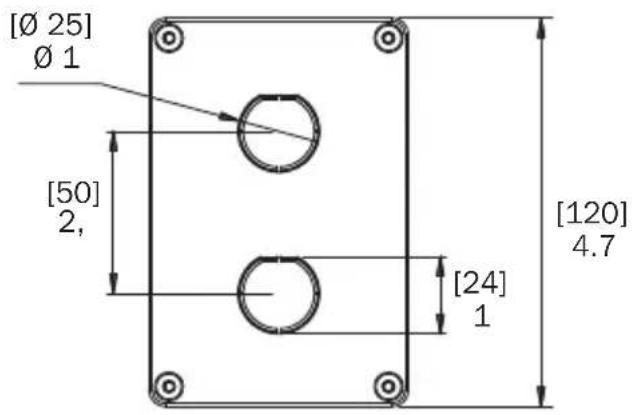

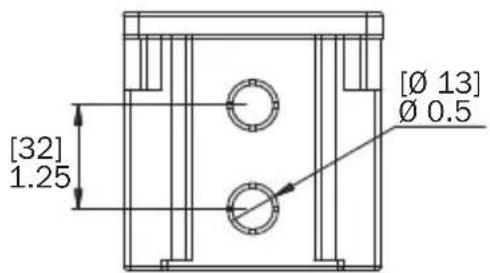

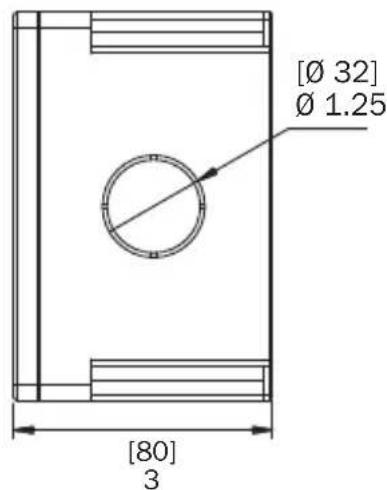

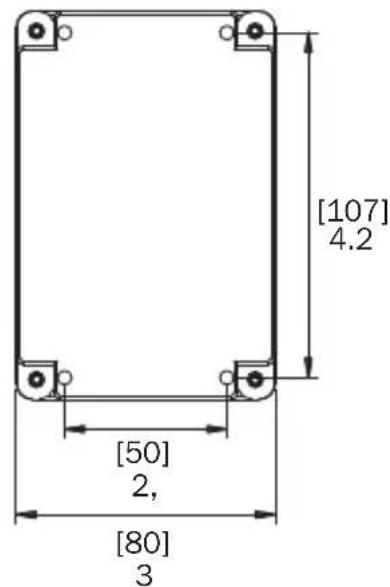

1. Dimensiones de la Caja de Instalacion en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

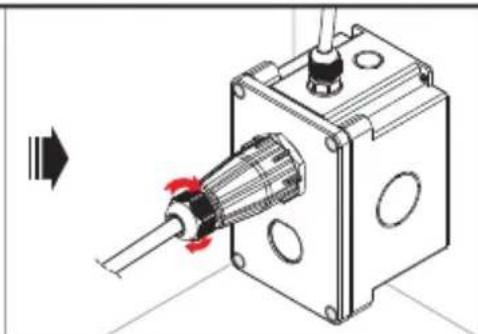

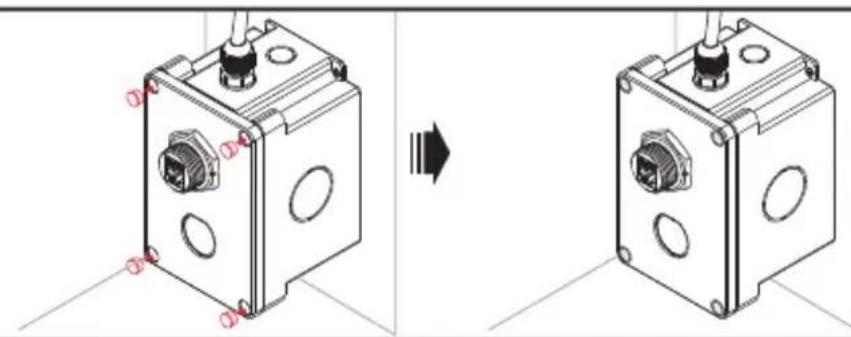

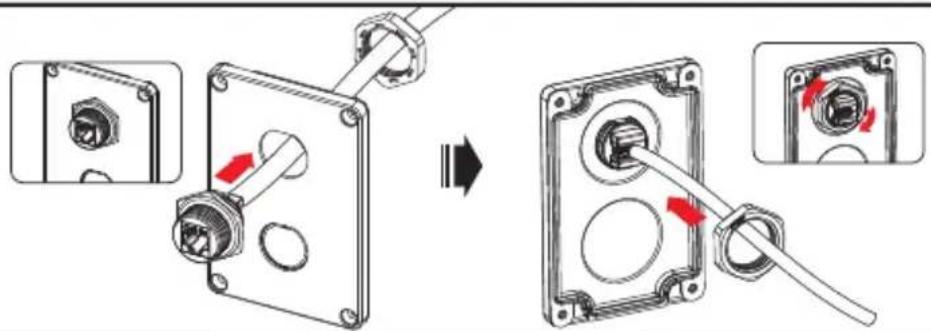

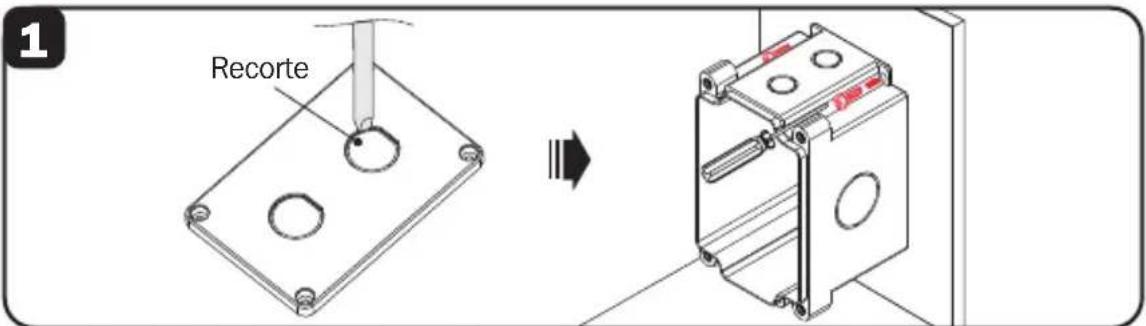

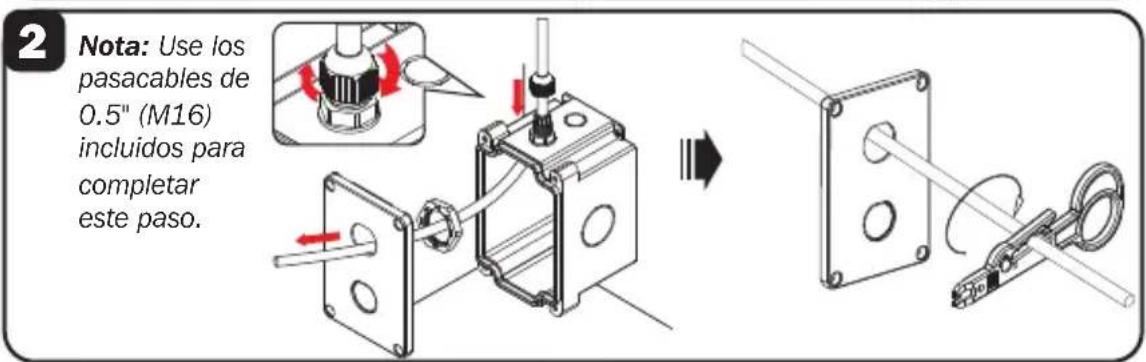

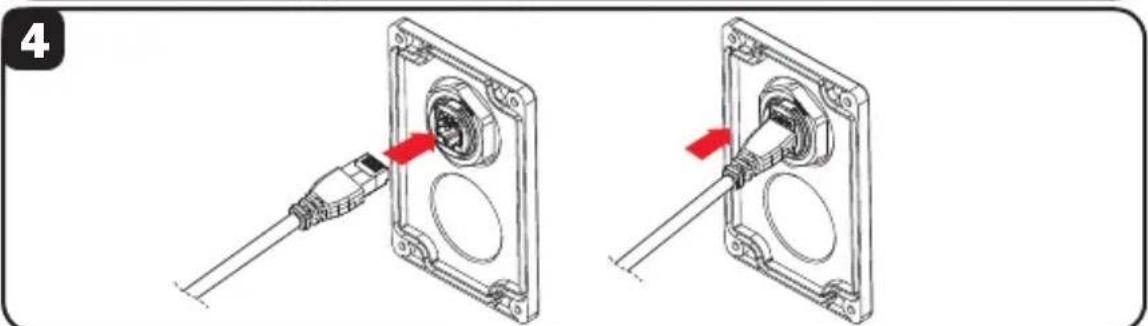

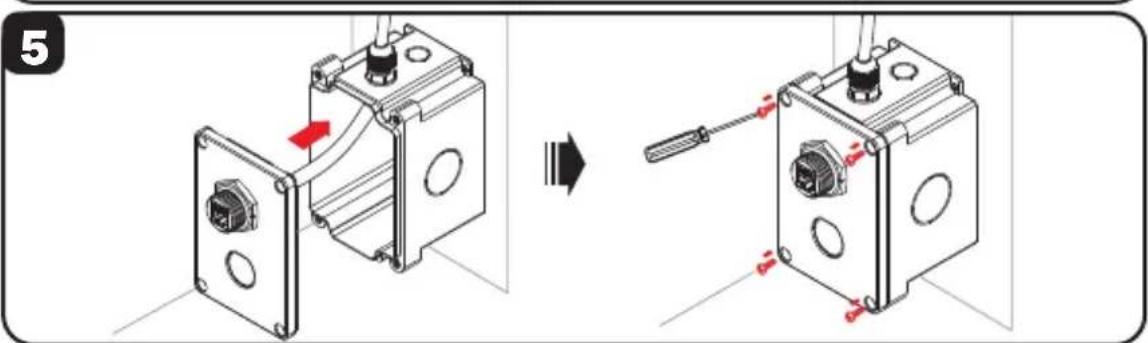

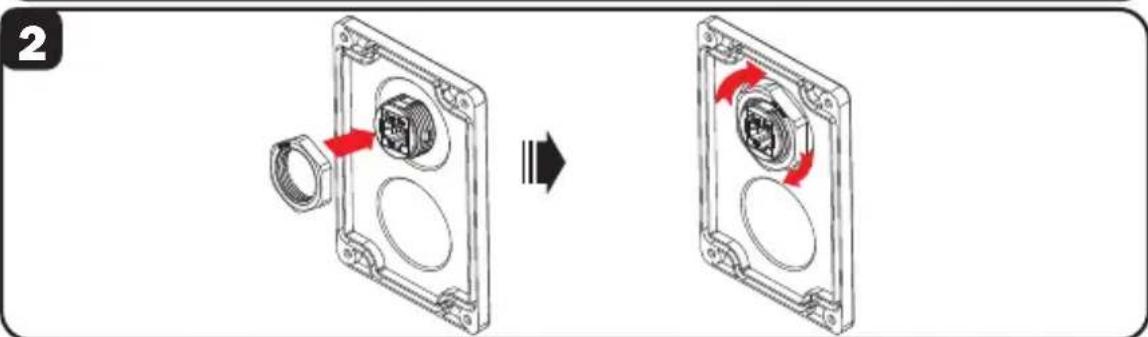

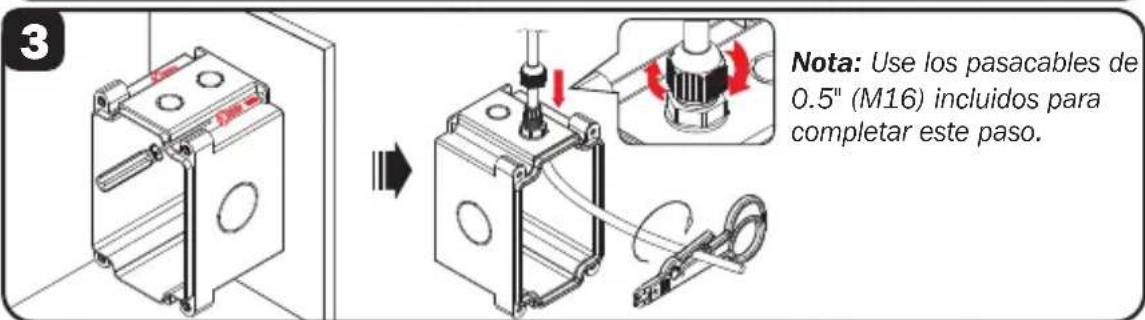

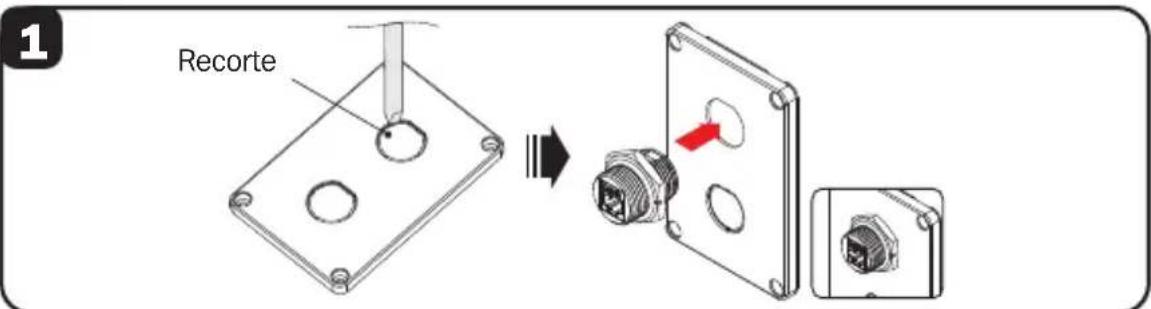

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

Note: Temblo enstandisponiblessolutiOnesdeUSB,HDMIy fibra.Destornilladornoinlido Es possible que se requieran herramentas adiconales para eliminar los recortes.

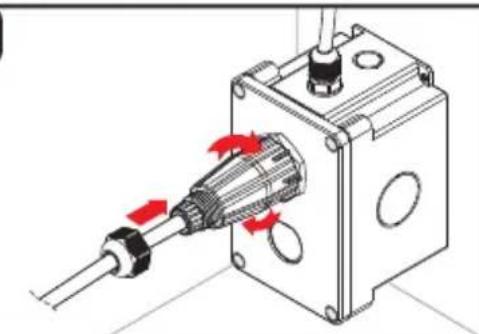

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

6
7

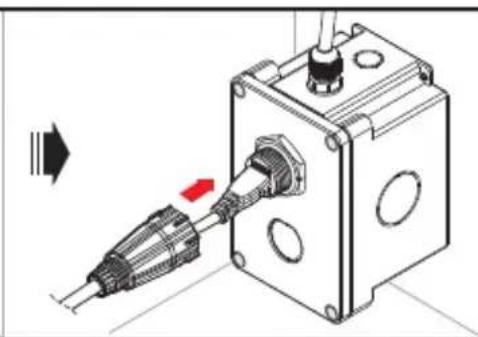

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también可以选择 por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

8

9

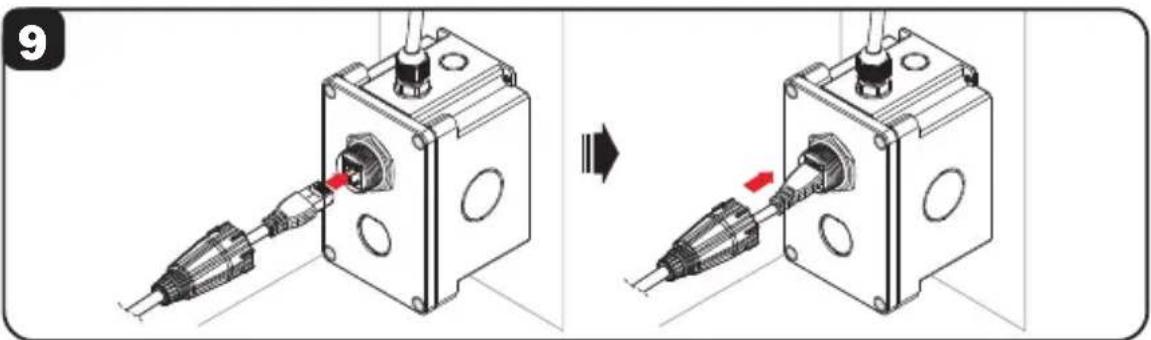

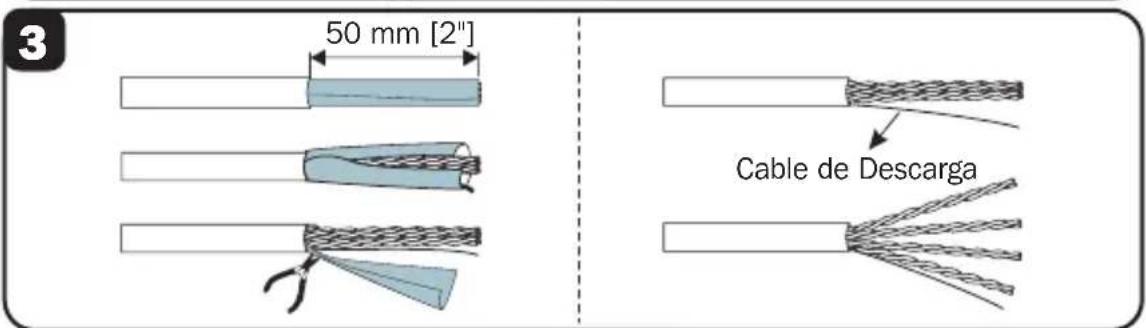

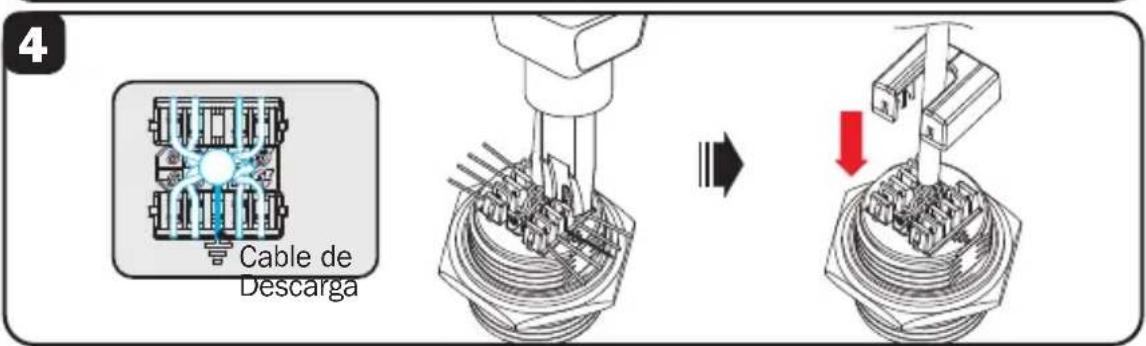

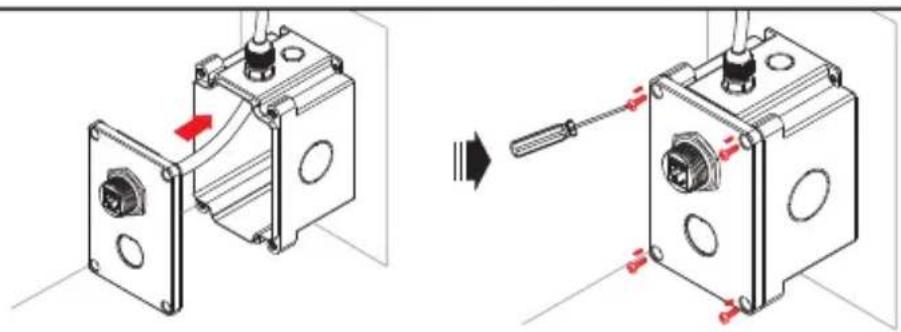

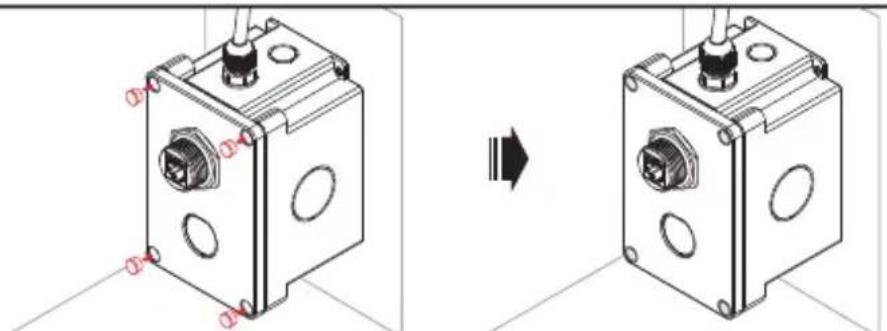

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

Note: Es possible que se requieran herramrientas adiconiales para eliminar los recortes.

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5
6

7

8

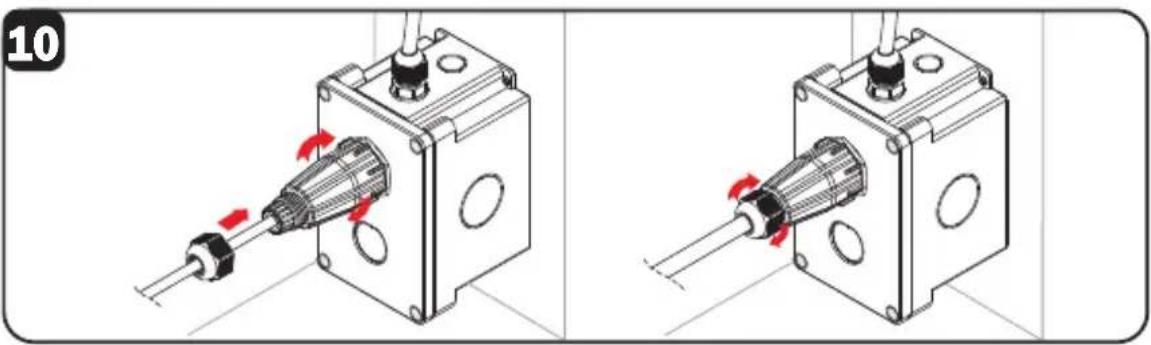

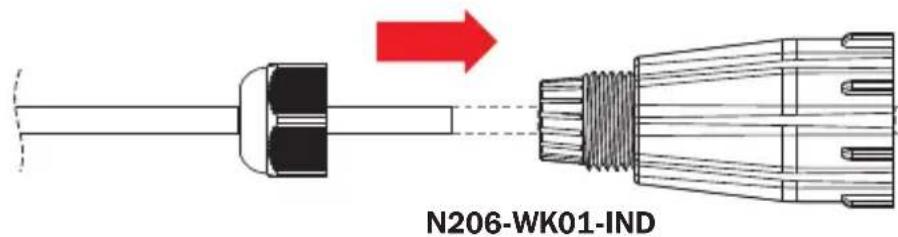

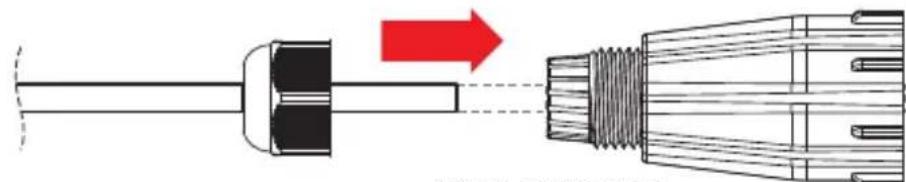

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND. Usted también puede optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

N206-WK01-IND

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

4. Combinaciones de Productos para Proteccion IP44 e IP68

Note: Para entornos IP68 (sumersion en hasta 1.5 m de agua por 60 Minutes), deben usarse el N206-SB01-IND (no el N206-FPXX-IND). La asignacion IP68 de hasta 1.5 m de agua por hasta 60 Minutes se basa en la garantia del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensemble de Cable Impermeable
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalacion en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales	O	Juego de Ensemble de Cable Impermeable
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)			N206-WK01-IND
N206-SB01-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obstructa por su vida uyil. Si el producto的结果a defectuoso en material o mano de obstructa bajo de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disreciencia. El serviceo bajo this garantia solo pueda obtenserse por el comprador enviando o embarcando el producto (con todos los cargos de envio o embarque preparados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsará los cargos de envio.

Antes de devolverrialquierequipo para reparacion,visite triplite.com/support.

ESTA GARANTÍA NO SE APLICÁ AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTías EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTías IMPLICITAS, INCLUYENDO TODAS LAS GARANTías DE COMERCIALIZACION O IDONEIDAD, ESTÁN LIMITADAS EN DURACION AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusion de limitación de días incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantía le otorga derechos legales espécíficos y usted pueda tenerthers droits que pueda variar de una jurisdieccion a other).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están susJECTED a gran variación, el fabricante no garantiza la adecuación de这些 dispositivos para unaapsicacionespecifica.

Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequieren un equipo eléctrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, senejante por senejante (esto varia de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonamente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.

Excelencia en Manufactura.
