MANUAL DE USUARIO B127A002BHPH2 Tripp Lite

INPUT LOCAL DC 24V, 1A

OPTIONAL LOCAL MONITOR

OPTIONAL LOCAL MONITOR

Instalación (S/N) Cable de Accesorios HDMI B127A-002-BH S S N

• Extienda señales de audio y video 4K hasta a 70.1 m [230 pies] de distancia a una pantalla HDMI

• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especica en HDMI 2.0, con Submuestreo de Croma 4:4:4

• Transporte señales de Alto Rango Dinámico [HDR] para una precisión de color ampliada

• Compatible con los estándares HDCP 2.2

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre cableado Cat6

• Conectar y usar — no se requieren software ni controladores Contenido del Empaque Características del Producto26 Características del Producto B127A-002-BH

• Extiende y divide una señal de audio y video 4K con energía a dos pantallas ubicadas hasta a 70 m [230 pies] de distancia sobre cableado Cat6 24 AWG

• Compatible con unidades receptoras de la serie B127A de Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas por separado)

• Soporta audio digital de 7.1 canales sin compresión y Dolby TrueHD

• El soporte de resolución múltiple permite que las unidades receptoras se utilicen en cualquier pantalla que admita 1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de video del otro receptor conectado

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre el cableado Cat6

• Los accesorios de instalación incluidos permiten instalar la unidad divisora en rack, en la pared o en poste

• Extiende y divide una señal de audio y video 4K con energía a dos pantallas ubicadas hasta a 70 m [230 pies] de distancia sobre cableado Cat6 24 AWG

• El juego incluye dos receptores exibles que soportan resoluciones de video de 4K / 60 Hz

• Compatible con unidades receptoras de la serie B127A de Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas por separado)27 Características del Producto

• Soporta audio digital de 7.1 canales sin compresión y Dolby TrueHD

• El soporte de resolución múltiple permite que las unidades receptoras se utilicen en cualquier pantalla que admita 1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de video del otro receptor conectado

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre el cableado Cat6

• Los accesorios de instalación incluidos permiten instalar la unidad divisora en rack, en la pared o en poste B127A-004-BH

• Extiende y divide una señal de audio y video 4K con energía a dos pantallas ubicadas hasta a 70 m [230 pies] de distancia sobre cableado Cat6 24 AWG

• Compatible con unidades receptoras de la serie B127A de Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas por separado)

• Soporta audio digital de 7.1 canales sin compresión y Dolby TrueHD

• El soporte de resolución múltiple permite que las unidades receptoras se utilicen en cualquier pantalla que admita 1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de video del otro receptor conectado

• El puerto HDMI local soporta resolución de video 4K / 60 Hz para mostrar la imagen que se transmite a los monitores conectados28 Características del Producto

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre el cableado Cat6

• Conecte en cascada una unidad divisora B127A-002-BH, B127A-004-BH o B127A-008-BH adicional desde el puerto HDMI local para ampliar su instalación

• Los accesorios de instalación incluidos permiten instalar la unidad divisora en rack, en la pared o en poste

• Extiende y divide una señal de audio y video 4K con energía a dos pantallas ubicadas hasta a 70 m [230 pies] de distancia sobre cableado Cat6 24 AWG

• El juego incluye tres receptores exibles que soportan resoluciones de video de 4K / 60 Hz

• Compatible con unidades receptoras de la serie B127A de Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas por separado)

• Soporta audio digital de 7.1 canales sin compresión y Dolby TrueHD

• El soporte de resolución múltiple permite que las unidades receptoras se utilicen en cualquier pantalla que admita 1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de video del otro receptor conectado

• El puerto HDMI local soporta resolución de video 4K / 60 Hz para mostrar la imagen que se transmite a los monitores conectados29 Características del Producto

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre el cableado Cat6

• Conecte en cascada una unidad divisora B127A-002-BH, B127A-004-BH o B127A-008-BH adicional desde el puerto HDMI local para ampliar su instalación

• Los accesorios de instalación incluidos permiten instalar la unidad divisora en rack, en la pared o en poste B127A-008-BH

• Extiende y divide una señal de audio y video 4K con energía a ocho pantallas ubicadas hasta a 70 m [230 pies] de distancia sobre cableado Cat6 24 AWG

• Compatible con unidades receptoras de la serie B127A de Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas por separado)

• Admite audio digital de 7.1 canales sin compresión y Dolby TrueHD

• El soporte de resolución múltiple permite que las unidades receptoras se utilicen en cualquier pantalla que admita 1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de video del otro receptor conectado

• La tecnología PoC proporciona energía de la unidad divisora a todas las unidades receptoras sobre el cableado Cat6

• El puerto HDMI local soporta resolución de video 4K / 60 Hz para mostrar la imagen que se transmite a los monitores conectados30 Características del Producto

• Conecte en cascada una unidad divisora B127A-002-BH, B127A-004-BH o B127A-008-BH adicional desde el puerto HDMI local para ampliar su instalación

• Los accesorios de instalación incluidos permiten instalar la unidad divisora en rack, en la pared o en poste Accesorios Opcionales:

• Cables Patch de Alambre Sólido 24 AWG Cat6 Serie N202

• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o

• B127A-010-H – Reforzador de Señal

• Receptor de Placa Frontal B127A-1A0-FH31 Limitación de Responsabilidad Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televisor(es) o monitor(es):

1. Congure la pantalla a 60 Hz. Cerciórese de la

conguración de fábrica, ya que el valor predeterminado puede estar congurado a una frecuencia (Hz) menor que la anunciada.

2. Asegurarse de que el valor de entrada de su monitor esté

congurado a HDMI 2.0. Algunas pantallas pueden tener una conguración predeterminada a HDMI 1.4.

3. Verique que su monitor tenga habilitada la función HDR.

Algunas pantallas pueden tener esta función deshabilitada como conguración de fábrica.

4. Verique que la Conguración de Color Verdadero Ultra HD

[UHD] está habilitada en su televisor o monitor. Conrme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD. Nota para B127A-004-BH, B127A-004-BHPH3 y B127A-008-BH: Para conectar un monitor local a su instalación, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local (dependiendo de marca) para lograr la resolución 4K @ 60Hz.32 Instrucciones de Instalación Los modelos B127A-002-BH, B127A-004-BH, B127A-008-BH, B127A-002-BHPH2 y B127A-004-BHPH3 incluyen accesorios de instalación que permiten una variedad de métodos de montaje. Las siguientes imágenes ilustran cómo pueden jarse los soportes de instalación incluidos para las diferentes instalaciones. Nota: El modelo mostrado en las imágenes de abajo es solo para nes ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas. Instalación en la Pared Instalación en Rack de 19” Instalación en Poste33 Instalación Instalación del Juego Divisor Estándar (Modelos de 2 Puertos) Notas:

1) Haga pruebas para asegurar que toda la instalación trabaje

correctamente antes de tender los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable

Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

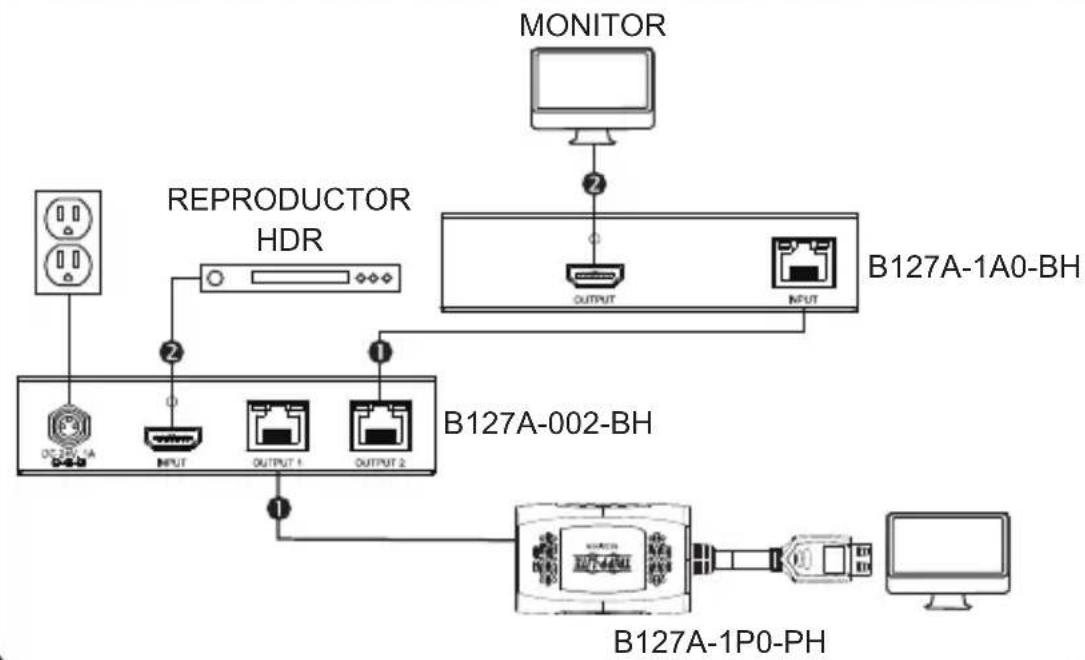

El primer diagrama de instalación muestra un juego B127A-002-BHPH2, que incluye una unidad divisora B127A-002-BH y dos unidades receptoras B127A-002-BH. El segundo diagrama muestra el divisor B127A-002-BH usado con un receptor B127A-1P0-PH y un receptor B127A-1A0-BH incluidos (vendidos por separado en tripplite.com).

4) No se requiere alimentación externa en las unidades receptoras

remotas debido a la tecnología PoC incorporada en las unidades transmisoras.34 Instalación B127A-002-BH

1. Asegúrese de que todos los equipos en la instalación—

como televisores, reproductores Blu-ray™ y el transmisor— estén apagado.

2. Utilizando un cable HDMI 2.0 (como los cables serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.

3. Opcional: Para un alcance ampliado, conecte hasta dos

unidades repetidoras de señal B127A-010-H al divisor y cada receptor mediante cableado Cat6.36 Instalación

4. Mediante el cable Cat6 (como el cableado Cat6 Serie N202

24 AWG de Tripp Lite), conecte el puerto RJ45 de la unidad divisora local al puerto RJ45 de la unidad receptora remota.

5. Utilizando un cable HDMI 2.0 (como los cables Serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.

6. Encienda sus televisores y monitores conectados. El LED

LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

7. Conecte la fuente de alimentación externa a la unidad

divisora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad divisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en el puerto RJ45 de la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de la tecnología PoC.

8. Encienda la fuente de HDMI. El LED RJ45 (naranja) se

iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).37 Instalación Instalación del Juego Divisor Estándar (Modelos de 4 Puertos) Notas:

1) Haga pruebas para asegurar que toda la instalación trabaje

correctamente antes de tender los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable

Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

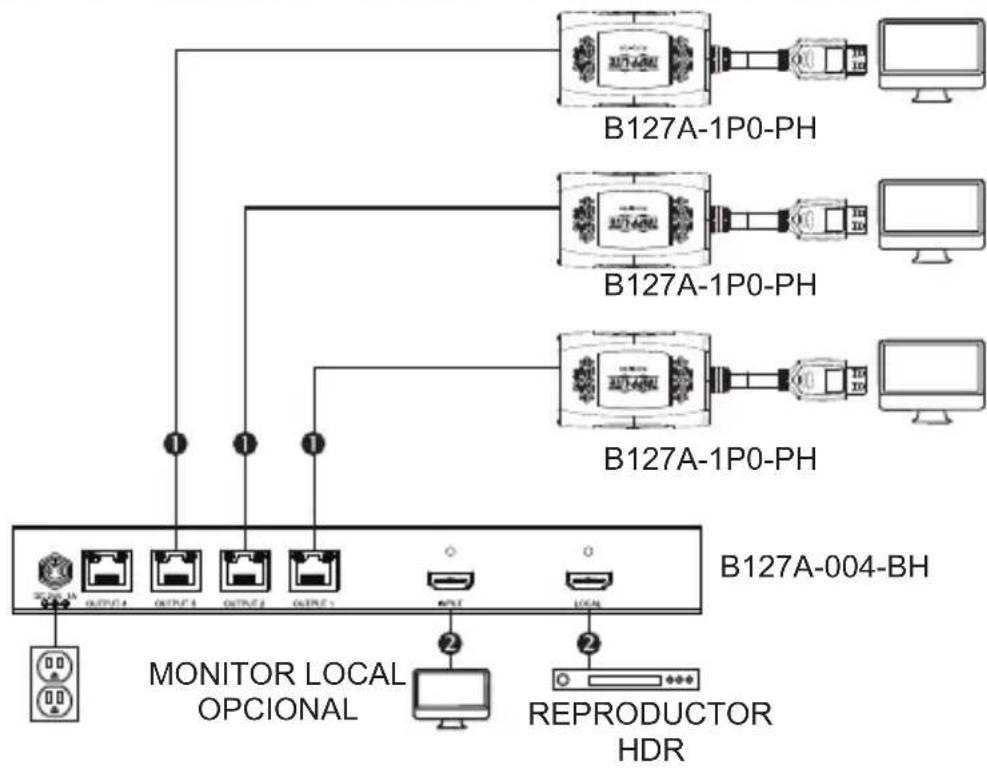

El primer diagrama de instalación muestra un juego B127A-004-BHPH3, que incluye una unidad divisora B127A-004-BH y tres unidades receptoras B127A-1P0-PH. El segundo diagrama muestra una unidad divisora B127A-004-BH con un receptor B127A-1P0-PH incluido y unidades receptoras B127A-1A0-BH, B127A-1A0-FH y B127A-2A0-FH adicionales (vendidos por separado en tripplite.com).

4) No se requiere alimentación externa en las unidades receptoras

remotas debido a la tecnología Power over Cable (PoC) incorporada en las unidades transmisoras.38 Instalación OUTPUT 1 DATA REMOTEOUTPUT INPUT

OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1

INPUT LOCAL DC 24V, 1A

1. Asegúrese de que todos los equipos en la instalación—

como televisores, reproductores Blu-ray™ y el transmisor— estén apagado.

2. Utilizando un cable HDMI 2.0 (como los cables serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto INPUT en la unidad divisora local. Instalación MONITOR LOCAL OPCIONAL40 Instalación

3. Opcional: Para un alcance ampliado, conecte hasta

cuatro unidades repetidoras de señal B127A-010-H entre el divisor y cada receptor mediante cableado Cat6. 4a. Opcional para el B127A-004-BHPH3: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad divisora B127A-004- BHPH3. El LED LOCAL naranja se iluminará para indicar que una pantalla se ha conectado al puerto local. Nota: El puerto de pantalla local HDMI soporta solamente resoluciones de 4K / 60Hz y no trabajará correctamente con resoluciones menores.

4b. Opcional para B127A-004-BHPH3: Conecte en cascada una unidad divisora B127A-002-BH, B127A-004-BH o B127A-008-BH adicional mediante el puerto HDMI local (se vende por separado). Repita los pasos 4 y 5 a continuación según sea necesario.

5. Mediante el cable Cat6 (como el cableado Cat6 Serie

N202 24 AWG de Tripp Lite), conecte el puerto RJ45 de la unidad divisora local al puerto RJ45 de la unidad receptora remota.

6. Utilizando un cable HDMI 2.0 (como los cables Serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.41 Instalación

7. Encienda sus televisores y monitores conectados. El LED

LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

8. Conecte la fuente de alimentación externa a la unidad

divisora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad divisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en el puerto RJ45 de la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de la tecnología PoC.

9. Encienda la fuente de HDMI. El LED RJ45 naranja se

iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).42 Instalación Instalación del Juego Divisor Estándar (Modelo de 8 Puertos) Notas:

1) Haga pruebas para asegurar que toda la instalación trabaje

correctamente antes de tender los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable

Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

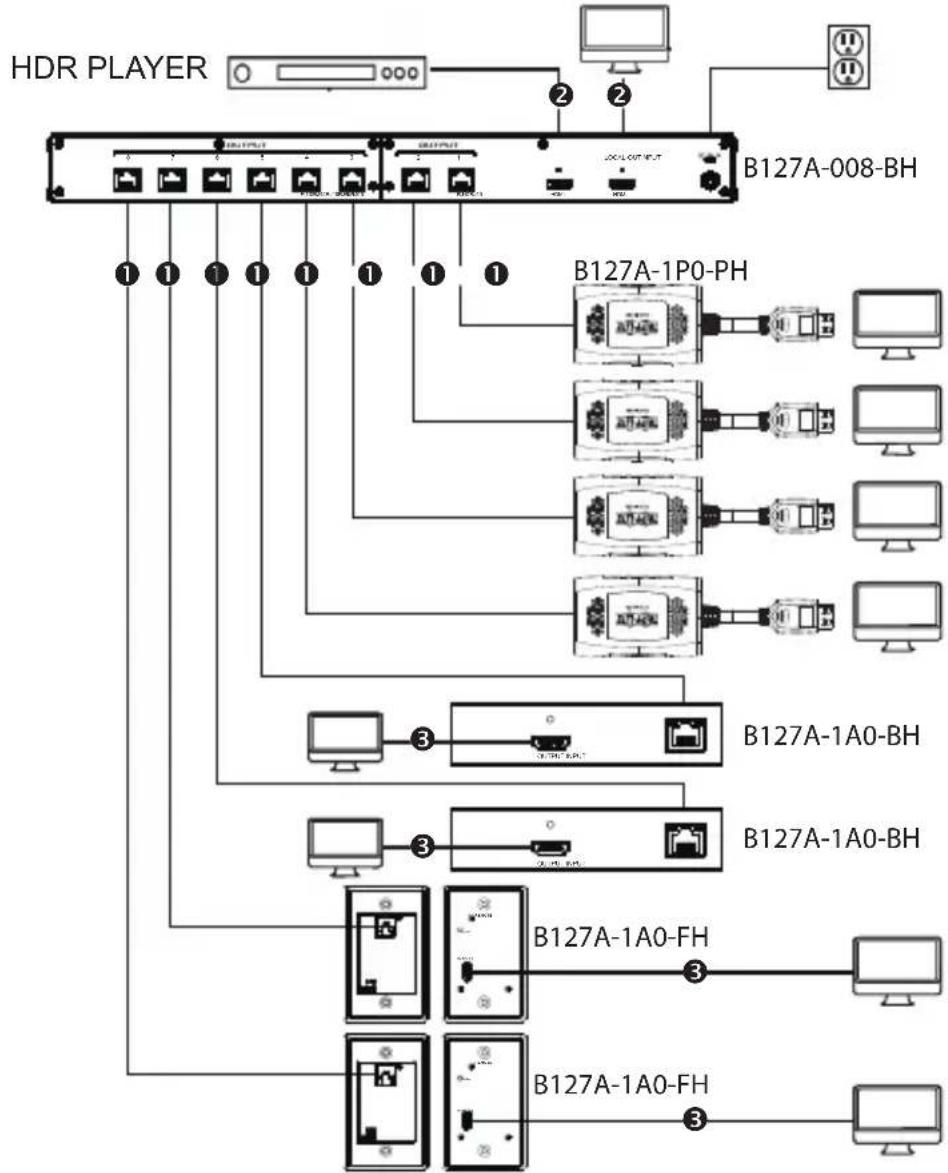

3) El diagrama de instalación muestra una unidad divisora

B127A-008-BH con un surtido de receptores de la serie B127A, como B127A-1A0-BH, B127A-1P0-PH y B127A-1A0-FH (se venden por separado en tripplite.com)

4) No se requiere energía externa en las unidades receptoras remotas

gracias a la tecnología PoC incorporada en la unidad transmisora.43 Instalación OUTPUT INPUT B127A-1A0-BH

OPTIONAL LOCAL MONITOR

MONITOR LOCAL OPCIONAL

REPRODUCTOR HDR44 Instalación

1. Asegúrese de que todos los equipos en la instalación—

como televisores, reproductores Blu-ray y el transmisor— estén apagado.

2. Utilizando un cable HDMI 2.0 (como los cables serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto INPUT en la unidad divisora local.

3. Opcional: Para un alcance ampliado, conecte hasta ocho

unidades repetidoras de señal B127A-010-H entre el divisor y cada receptor mediante cableado Cat6. 4a. Opcional para el B127A-008-BH: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad divisora B127A-008-BH. El LED LOCAL naranja se iluminará para indicar que una pantalla se ha conectado al puerto local.

4b. Opcional para B127A-008-BH: Conecte en cascada una unidad divisora B127A-002-BH, B127A-004-BH o B127A- 008-BH adicional mediante el puerto HDMI local (se vende por separado). Repita los pasos 4 y 5 a continuación según sea necesario. Nota: El puerto de pantalla local HDMI admite únicamente resoluciones de 4K / 60Hz y no funcionará correctamente con resoluciones menores.

5. Usando el cable Cat6 (como el cableado Cat6 Serie

N202 24AWG de Tripp Lite), conecte el puerto RJ45 de la unidad divisora local al puerto RJ45 de la unidad receptora remota.45 Instalación

6. Utilizando un cable HDMI 2.0 (como los cables Serie

P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.

7. Encienda sus televisores y monitores conectados. El LED

LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

8. Conecte la fuente de alimentación externa a la unidad

divisora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad divisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en el puerto RJ45 de la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de la tecnología PoC.

9. Encienda la fuente de HDMI. El LED RJ45 (naranja) se

iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).46 Garantía Garantía Limitada por 1 Año TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.47 Garantía Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea) Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)

• Devolver el equipo nuevo para reciclaje una vez que nalmente quede en desuso ADVERTENCIA No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar signicativamente su seguridad o efectividad. Tripp Lite tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 22-05-092 933E30_RevA48 Trousses de coupleur HDMI sur Cat6, 4K/60 Hz Modèles de coupleurs : B127A-002-BH, B127A-004-BH, B127-008-BH Modèles de trousse de coupleur et de récepteur :
