Produkttyp	HDMI-Extender/-Splitter über Cat6-Kabel
Marke	Tripp Lite
Modell	B127A-002-BHPH2
Maximale Auflösung	4K x 2K (3840 x 2160) @ 60 Hz, 4:4:4
Maximale Entfernung	70 m (230 ft) über Cat6 24 AWG Kabel
Anzahl Ausgänge	2 (über enthaltene Pigtail-Empfänger)
HDCP-Kompatibilität	HDCP 2.2
HDR-Unterstützung	Ja (hoher Dynamikumfang)
Unterstütztes Audio	7.1 unkomprimierte Kanäle, Dolby TrueHD
Stromversorgungstechnologie	PoC (Power over Cable) vom Coupler zu den Empfängern
Externe Stromversorgung	Im Lieferumfang enthalten (Netzstecker)
Erforderliches Kabel	Cat6 mit Massivdraht 24 AWG (nicht im Lieferumfang enthalten)
Lieferumfang	Coupler B127A-002-BH, 2 Pigtail-Empfänger B127A-1P0-PH, externes Netzteil, Montagezubehör
Montage	Wand, 19-Zoll-Gestell, Pfosten
Garantie	1 Jahr (eingeschränkt)
Empfängerkompatibilität	Empfänger der Serie B127A (separat erhältlich)
Anschlüsse	1 HDMI-Eingang, 2 RJ45-Ausgänge, 1 lokaler HDMI-Anschluss (bei diesem Modell nicht verwendet)
Farbe	Schwarz

Häufig gestellte Fragen - B127A002BHPH2 Tripp Lite

Wie installiere ich das Kit B127A-002-BHPH2?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Verbinden Sie die HDMI-Quelle mit dem INPUT-Anschluss des Couplers mit einem HDMI 2.0 Kabel. Verbinden Sie die RJ45-Anschlüsse des Couplers mit den Empfängern über ein Cat6 24 AWG Kabel. Schließen Sie die Empfänger über HDMI an die Bildschirme an. Schalten Sie die Bildschirme ein, dann die externe Stromversorgung des Couplers. Schalten Sie zuletzt die Quelle ein.

Was ist die maximale Übertragungsentfernung?

Die maximale Entfernung beträgt 70 Meter (230 Fuß) mit einem Cat6 Massivdrahtkabel 24 AWG für eine 4K/60 Hz Auflösung.

Welcher Cat6-Kabeltyp wird empfohlen?

Verwenden Sie ein Cat6 Massivdrahtkabel 24 AWG (z.B. die N202-Serie von Tripp Lite) für optimale Leistung. Kabel mit Litzen oder höherer Stärke (26 AWG) verringern die Reichweite.

Unterstützt dieses Kit 4K bei 60 Hz?

Ja, es unterstützt 4K (3840x2160) bei 60 Hz mit 4:4:4 Farbunterabtastung sowie HDR und HDCP 2.2.

Kann ich mit diesem Modell mehr als zwei Bildschirme anschließen?

Dieses spezifische Modell (B127A-002-BHPH2) ist für zwei Bildschirme mit den enthaltenen Pigtail-Empfängern ausgelegt. Für mehr Bildschirme verwenden Sie einen Coupler B127A-004-BH oder B127A-008-BH.

Wie funktioniert die PoC-Stromversorgung?

Die Power over Cable (PoC) Technologie überträgt die Stromversorgung vom Coupler zu den Empfängern über das Cat6-Kabel. An den Empfängern ist keine externe Stromversorgung erforderlich.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Bildschirm auf HDMI 2.0 und 60 Hz eingestellt ist. Aktivieren Sie ggf. HDR und UHD Deep Color. Stellen Sie sicher, dass alle Kabel richtig angeschlossen und die Stromversorgung eingesteckt ist.

Kann ich Empfänger anderer Marken verwenden?

Nein, dieses Kit ist für den Betrieb mit den Empfängern der Serie B127A von Tripp Lite ausgelegt (z.B. B127A-1A0-BH, B127A-1P0-PH, B127A-1A0-FH).

Wie lautet die Garantie für dieses Produkt?

Tripp Lite gewährt eine eingeschränkte Garantie von einem Jahr ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Sind optionale Zubehörteile erhältlich?

Ja, Sie können einen Signalverstärker B127A-010-H hinzufügen, um die Reichweite zu erhöhen, oder zusätzliche Empfänger der Serie B127A verwenden (separat erhältlich).

BEDIENUNGSANLEITUNG B127A002BHPH2 Tripp Lite

HDMI über Cat6-Splitter-Kits, 4K/60 Hz

Splitter-Modelle: B127A-002-BH,

B127A-004-BH, B127-008-BH

Splitter- und Empfänger-Kit-Modelle:

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Lieferumfang

	Externe Stromversorgung	Montageteile (J/N)	HDMI-Zubehörkabel
B127A-002-BH J J N
B127A-002-BHPH2	J J N
B127A-004-BH J J J
B127A-004-BHPH3	J J J
B127A-008-BH J J N

Produktmerkmale

Alle

• Verlängert 4K Audio- und Videosignale auf einen HDMI-Bildschirm in einer Entfernung bis zu 70 m
• Unterstützt Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma-Subsampling
• Überträgt HDR-Signale (High Dynamic Range) für bessere Farbgenauigkeit
• Konform mit den HDCP 2.2-Normen
• Die PoC-Technologie (Power over Cable) liefert die Leistung vom Splitter an die angeschlossenen Empfängereinheiten über Cat6-Kabel
• Plug-and-Play - keine Software oder Treiber erforderlich

Produktmerkmale

B127A-002-BH

• Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-002-BHPH2

• Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Das Kit enthält zwei Pigtail-Empfänger, die jeweils Videoauflösungen von 4K/60 Hz unterstützen

Produktmerkmale

• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-004-BH

• Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD

Produktmerkmale

• Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützt eine Videoauflösung von 4K/60 Hz, um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
• Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-004-BHPH3

• Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Das Kit enthält drei Pigtail-Empfänger, die jeweils Videoauflösungen von 4K/60 Hz unterstützen
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich)

Produktmerkmale

• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD
• Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützt eine Videoauflösung von 4K/60 Hz, um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
• Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

B127A-008-BH

• Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf acht Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD 101

Produktmerkmale

• Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter
• Der lokale HDMI-Anschluss unterstützt eine Videoauflösung von 4K/60 Hz, um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen
• Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit vom lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die Splittereinheit an der Wand, im Rack oder an einem Mast montiert werden

Optionales Zubehör:

• N202-Serie Cat6 24 AWG Volldraht-Patchkabel
- P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel
• B127A-010-H Signalverstärker
• B127A-1A0-BH Box-Stil-Empfänger
• B127A-1P0-PH Pigtail-Empfänger
• B127A-1A0-FH Frontplatten-Empfänger

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.

Hinweis für B127A-004-BH, B127A-004-BHPH3 und B127A-008-BH: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor deaktiviert werden (abhängig von der Marke), um eine Auflösung von 4K bei 60 Hz zu erreichen.

Montageanleitung

Im Lieferumfang des B127A-002-BH, B127A-004-BH, B127A-008-BH, B127A-002-BHPH2 und B127A-004-BHPH3 sind Montageteile enthalten, die eine Vielzahl von Montagemethoden ermöglichen.

Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen.

Wandhalterung

Installation des Splitter-Standardkits (Modelle mit 2 Anschlüssen)

Hinweise:

1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) Das erste Installationsdiagramm zeigt ein B127A-002-BHPH2-Kit, das eine B127A-002-BH-Splittereinheit und zwei B127A-1P0-PH-Empfängereinheiten enthält. Das zweite Diagramm zeigt den B127A-002-BH-Splitter, der mit einem im Lieferumfang enthaltenen B127A-1P0-PH-Empfänger und einem B127A-1A0-BH-Empfänger verwendet wird, der separat auf tripplite.com erhältlich ist.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe Stromversorgung erforderlich.

Installation

B127A-002-BH

1 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
② Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

B127A-1P0-PH

Installation

B127A-002-BHPH2

1 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
② Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.

2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss EINGANG an der lokalen Sendeeinheit an.

3. Optional: Für eine größere Reichweite schließen Sie bis zu zwei B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel an den Splitter und jeden Empfänger an.

Installation

1. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
2. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
3. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
4. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.
5. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation

Installation des Splitter-Standardkits (Modelle mit 4 Anschlüssen)

Hinweise:

1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) Das erste Installationsdiagramm zeigt ein B127A-004-BHPH3-Kit, das eine B127A-004-BH-Splittereinheit und drei B127A-1P0-PH-Empfängereinheiten enthält. Das zweite Diagramm zeigt eine B127A-004-BH-Splittereinheit mit einem im Lieferumfang enthaltenen B127A-1P0-PH-Empfänger und zusätzlichen B127A-1A0-BH-, B127A-1A0-FH- und B127A-2A0-FH-Empfängereinheiten, die separat auf tripplite.com erhältlich sind.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe Stromversorgung erforderlich.

Installation

B127A-004-BH

1 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
② Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

Installation

B127A-004-BHPH3

1 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
② Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den INPUT-Anschluss der lokalen Splittereinheit an.

Installation

1. Optional: Für eine größere Reichweite schließen Sie bis zu vier B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel zwischen dem Splitter und jedem Empfänger an.
   4a. Optional für B127A-004-BHPH3: Schließen Sie einen lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den LOCALOUT-Anschluss der lokalen B127A-004-BHPH3-Splittereinheit an. Die LOCAL-LED (Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an den lokalen Anschluss angeschlossen wurde.

Hinweis: Der lokale HDMI-Bildschirmanschluss unterstützt nur Auflösungen von 4K/60 Hz und funktioniert nicht ordnungsgemäß mit niedrigeren Auflösungen.

ODER

4b. Optional für B127A-004-BHPH3: Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit über den lokalen HDMI-Anschluss (separat erhältlich). Falls erforderlich, wiederholen Sie die Schritte 4 und 5.
5. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
6. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.

Installation

1. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.

2. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.

3. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die RJ45-LED (Orange) leuchtet sowohl auf den lokalen Sender- als auch auf der Remote-Empfängereinheiten, um anzuzeigen, dass ein Signal von der Quelle empfangen wird, die angezeigt werden soll. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation

Installation des Splitter-Standardkits (Modelle mit 8 Anschlüssen)

Hinweise:

1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

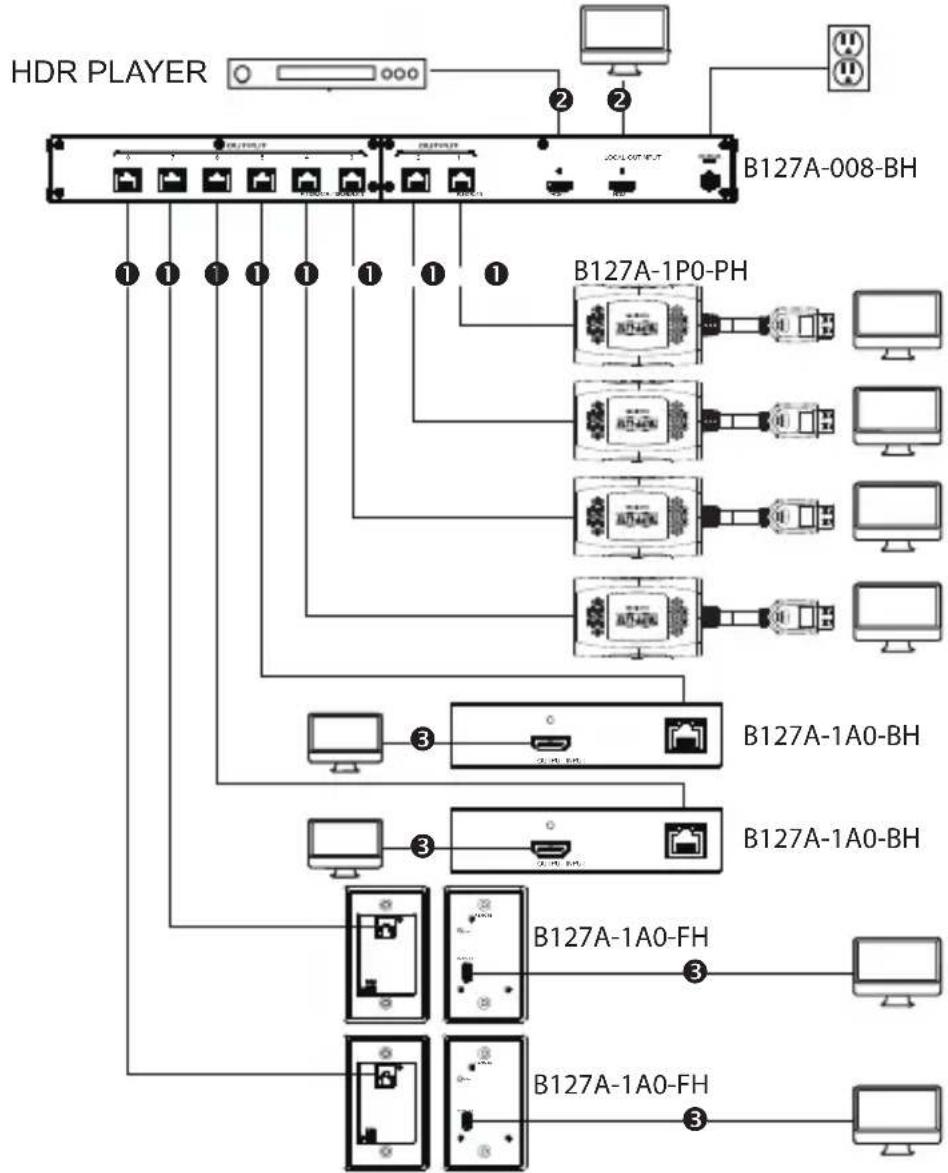

3) Das Installationsdiagramm zeigt eine B127A-008-BH Splittereinheit mit einer Auswahl an Empfängern der B127A-Serie, einschließlich B127A-1A0-BH, B127A-1P0-PH und B127A-1A0-FH (separat auf tripplite.com erhältlich)
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheit keine externe Stromversorgung erforderlich.

Installation

B127A-008-BH

1 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2 Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

OPTIONALER LOKALER MONITOR

Installation

1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den INPUT-Anschluss der lokalen Splittereinheit an.
3. Optional: Für eine größere Reichweite schließen Sie bis zu acht B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel zwischen dem Splitter und jedem Empfänger an.
   4a. Optional für B127A-008-BH: Schließen Sie einen lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie von Tripp Lite) an den LOCALOUT-Anschluss der lokalen B127A-008-BH Splittereinheit an. Die LOCAL-LED (Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an den lokalen Anschluss angeschlossen wurde.
   4b. Optional für B127A-008-BH: Kaskadieren Sie eine zusätzliche B127A-002-BH, B127A-004-BH oder B127A-008-BH Splittereinheit über den lokalen HDMI-Anschluss (separat erhältlich). Falls erforderlich, wiederholen Sie die Schritte 4 und 5.
   Hinweis: Der lokale HDMI-Bildschirmanschluss unterstützt nur Auflösungen von 4K/60 Hz und funktioniert nicht ordnungsgemäß mit niedrigeren Auflösungen.

ODER

Installation

1. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der Remote-Empfängereinheit.
2. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
3. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
4. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Splittereinheit leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss der Remote-Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät von der lokalen Sendeeinheit über die PoC-Technologie mit Leistung versorgt wird.
5. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind.

Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten

TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

WARNUNG

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
