MANUAL DE USUARIO B1270022H2 Tripp Lite

Manual del Propietario

Extensores y Extensores Divisores HDMI 4K / 60 sobre Cat6

Modelos de Juego Extensor: B127-1A1-HH, B127-002-2H2 y B127-004-H4H

Modelos de Unidad Local: B127-002-H, B127-004-H Modelos de Unidad Remota: B127-100-H, B127-100-H-SR

English 1 • Français 33 • Русский 49

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

	B127-1A1-HH	B127-002-2H2	B127-004-H4H	B127-002-H	B127-004-H	B127-100-H	B127-100-H-SR
Unidad Local (L), Unidad Remota (R) o Ambas (B)	B B	B L L	R R
Fuentes de Alimentación Externas (O o 1)	1 1	1 1 1	0 0
Accesorios de instalación Y Y Y	Y Y Y N

Características del Producto

Todas

• Soportan una resolución de video de 4K (3840 x 2160) @ 60 Hz con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDMI 2.0, HDCP 2.2 y HDR
• Conectar y Usar—No requiere software ni controladores

B127-1A1-HH

• Juego Extensor HDMI sobre Cat6 con PoC
• Extiende una señal de 4K (3840 x 2160) @60 Hz hasta a 38 m [125 pies] de la fuente

Características del Producto

• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local
• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• Incluye los accesorios de instalación que permiten que las unidades transmisora local y receptora remota sean instaladas en rack, en la pared o en poste.

B127-002-2H2

• Juego de Extensor y Divisor de 2 Puertos HDMI sobre Cat6 con PoC
• Extiende una señal de 4K (3840 x 2160) @60 Hz hasta a 38 m [125 pies] de la fuente
• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• El Juego Incluye un Extensor Divisor de 2 Puertos y dos Receptores Remotos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

B127-004-H4H

• Juego de Extensor Divisor de 4 Puertos HDMI sobre Cat6 con PoC
• Extiende una señal de 4K (3840 x 2160) @60 Hz hasta a 38 m [125 pies] de la fuente
• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• El Juego Incluye un Extensor Divisor de 4 Puertos y cuatro Receptores Remotos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local

Características del Producto

B127-002-H

• Unidad Transmisora Local Extensor Divisor HDMI sobre Cat6 de 2 Puertos
• Divide una señal HDMI en dos
• Trabaja con unidades receptoras remotas para extender una señal HDMI más allá de la limitación de 4.57 m [15 pies]
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

B127-004-H

• Unidad Transmisora Local Extensor Divisor HDMI sobre Cat6 de 4 Puertos
• Divide una señal HDMI en cuatro
• Incluye un puerto HDMI adicional que puede utilizarse para conectar un monitor local o unidades B127-004-H adicionales en cadena (pueden encadenarse hasta tres unidades juntas)
• Trabaja con unidades receptoras remotas para extender una señal HDMI más allá de la limitación de 4.57 m [15 pies]
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local

B127-100-H

• Unidad Receptora Remota HDMI sobre Cat6 PoC
• Trabaja con los Extensores Divisores B127-002-H y B127-004-H para extender una señal 4K / 60Hz hasta a 38 m [125 pies] de la fuente
• La ecualización incorporada (EQ) y EDID permiten el control para el ajuste automático de la imagen
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

Características del Producto

B127-100-H-SR

• Unidad Receptora Remota de Corta Distancia HDMI sobre Cat6, PoC
• Trabaja con los Extensores Divisores B127-002-H y B127-004-H para extender una señal 4K / 60Hz hasta a 15 m [50 pies] de la fuente
• La ecualización incorporada (EQ) y EDID permiten el control para el ajuste automático de la imagen

Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
  • Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure para visualizar 60 Hz. Cerciorese de la configuración de fábrica, ya que como valor predeterminado puede estar configurado para una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su TV o Monitor. Confirme con el fabricante de su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD.

Nota: Si desea conectar un monitor local a su instalación, dependiendo del fabricante o modelo de su TV o monitor, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local para lograr la resolución 4K 60Hz.

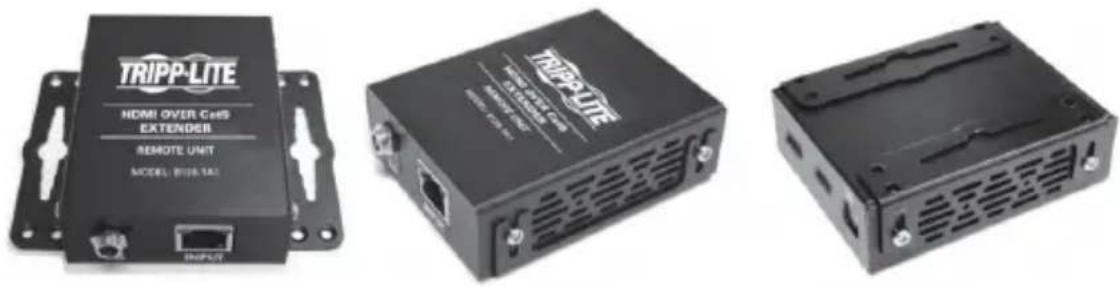

Instrucciones de Instalación (modelos selectos solamente)

El B127-1A1-HH, B127-002-2H2, B127-004-H4H, B127-002-H, B127-004-H y B127-100H incluyen accesorios de instalación que permiten una gran variedad de métodos de instalación. Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación de puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas.

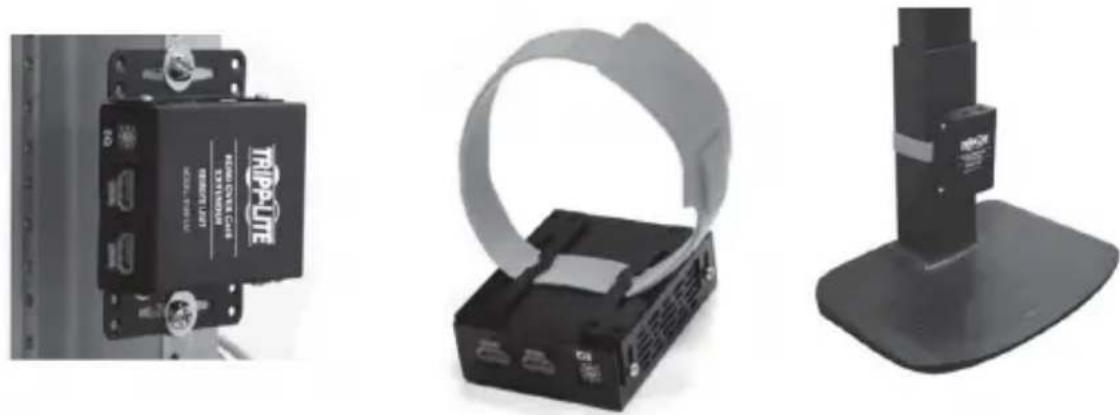

Instalación en la Pared

Instalación en rack de 19" Instalación en poste

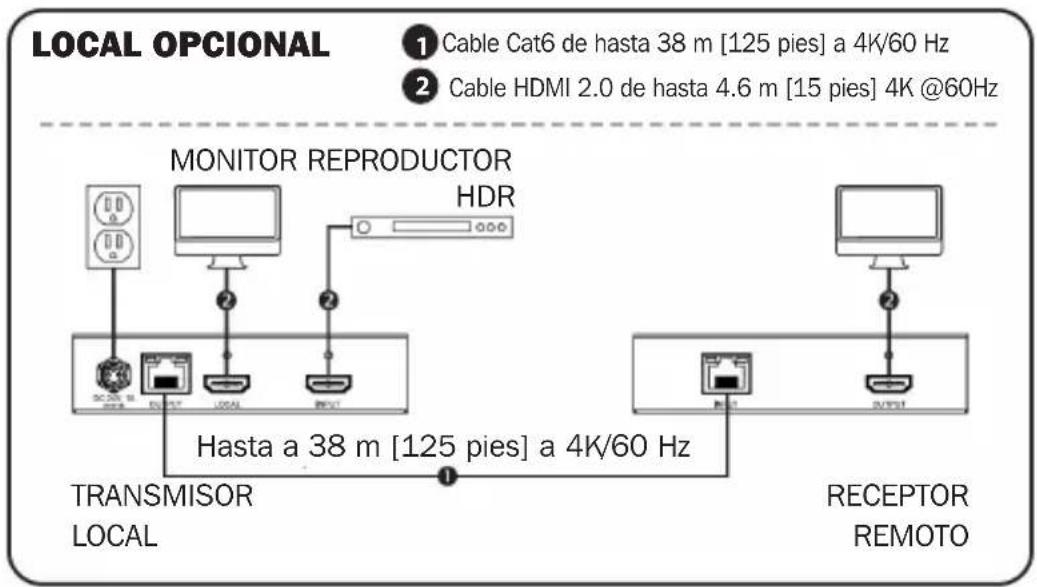

Instalación Estándar de Juego Extensor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

3) El diagrama de instalación muestra una unidad B127-1A1-HH.

4) No se requiere energía externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

LOCAL OPCIONAL ① Cable Cat6 de hasta 38 m [125 pies] a 4K/60 Hz ② Cable HDMI 2.0 de hasta 4.6 m [15 pies] 4K @60Hz MONITOR REPRODUCTOR HDR Hasta a 38 m [125 pies] a 4K/60 Hz TRANSMISOR LOCAL RECEPTOR REMOTE

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagado.

2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.

Instalación Estándar de Juego Extensor

1. Opcional para B127-1A1-HH: Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127-1A1-HH.
2. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
3. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
4. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.
5. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
6. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se ilumina para indicar que está recibiendo una señal de la fuente.
7. El LED RJ45 (naranja) encenderá en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado.

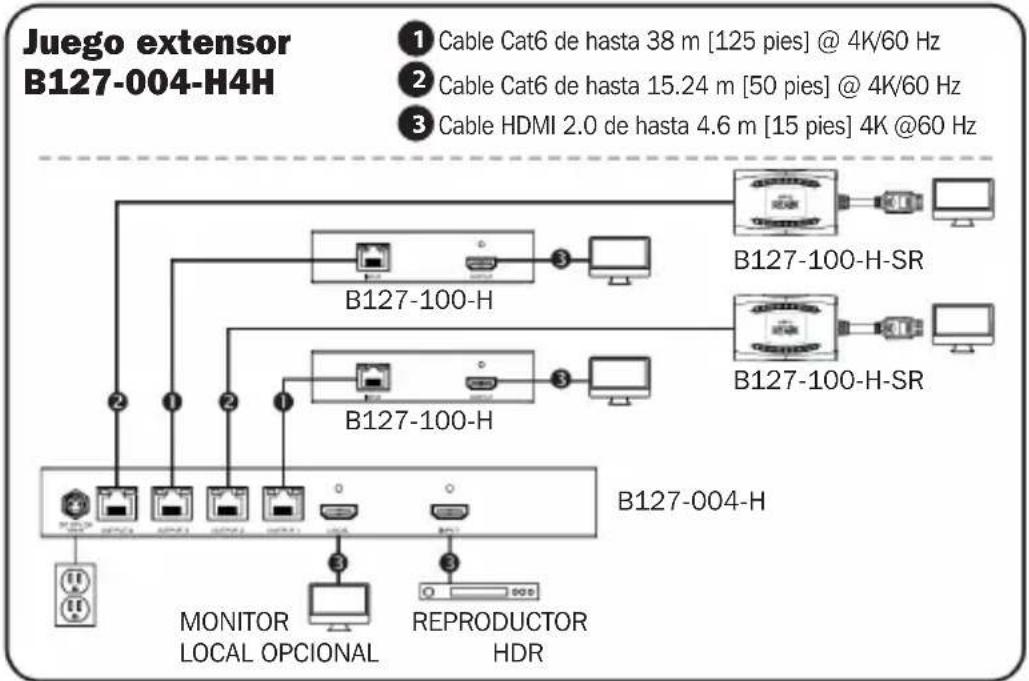

Instalación Estándar del Juego Extensor Divisor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3) El diagrama de instalación muestra la unidad transmisora local B127-004-H. La instalación del B127-002-H es la misma, excepto solo hay 2 puertos remotos y no hay puerto de monitor local.
4) No se requiere alimentación externa para las unidades B127-100-H y B127-100-H-SR.
5) Estas instrucciones de instalación pueden ser utilizadas para los juegos de extensor B127-002-2H2 y B127-004-H4H.

Instalación Estándar del Juego Extensor Divisor

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente HDMI al puerto de ENTRADA en las unidades B127-002-H o B217-004-H.
3. Opcional para el B127-004-H: Utilizando un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor HDMI al puerto LOCAL en la unidad B127-004-H.
4. Usando cable Cat6, Conecte uno de los puertos de salida RJ45 en la unidad transmisora local al puerto de entrada RJ45 en una unidad receptora remota B127-100-H (hasta 38 m [125 pies]) o B127-100-H-SR (hasta 15 m [50 pies]).
5. Repita el paso 5 para cada unidad remota adicional que se conecte.
6. Utilizando un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el B127-100-H-SR o B127-100-H a una pantalla.
7. Encienda todos los televisores o monitores conectados. El LED LOCAL (naranja) se iluminará para indicar el puerto se ha conectado a una pantalla.
8. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. En el B127-100-H, el LED POWER (verde) se iluminará para indicar que la unidad está recibiendo energía del extensor o divisor. En el B127-100-H-SR, el LED (verde) junto al puerto RJ45 se iluminará para indicar que la unidad está recibiendo energía del extensor o divisor.

Instalación Estándar del Juego Extensor Divisor

1. Encienda la fuente de HDMI. Los LEDs RJ45 (naranja) en el B127-002-H y B127-004-H se iluminarán para indicar que están recibiendo una señal de la fuente. Además, el LED OUTPUT (naranja) se iluminará para cada conexión de señal de puerto.
2. Los LEDs RJ45 (naranja) en el B127-100-H y el LED naranja en B127-100-H-SR el se iluminarán para indicar que se está recibiendo una señal del extensor divisor. Ahora debe mostrar en la pantalla en los monitores conectados.

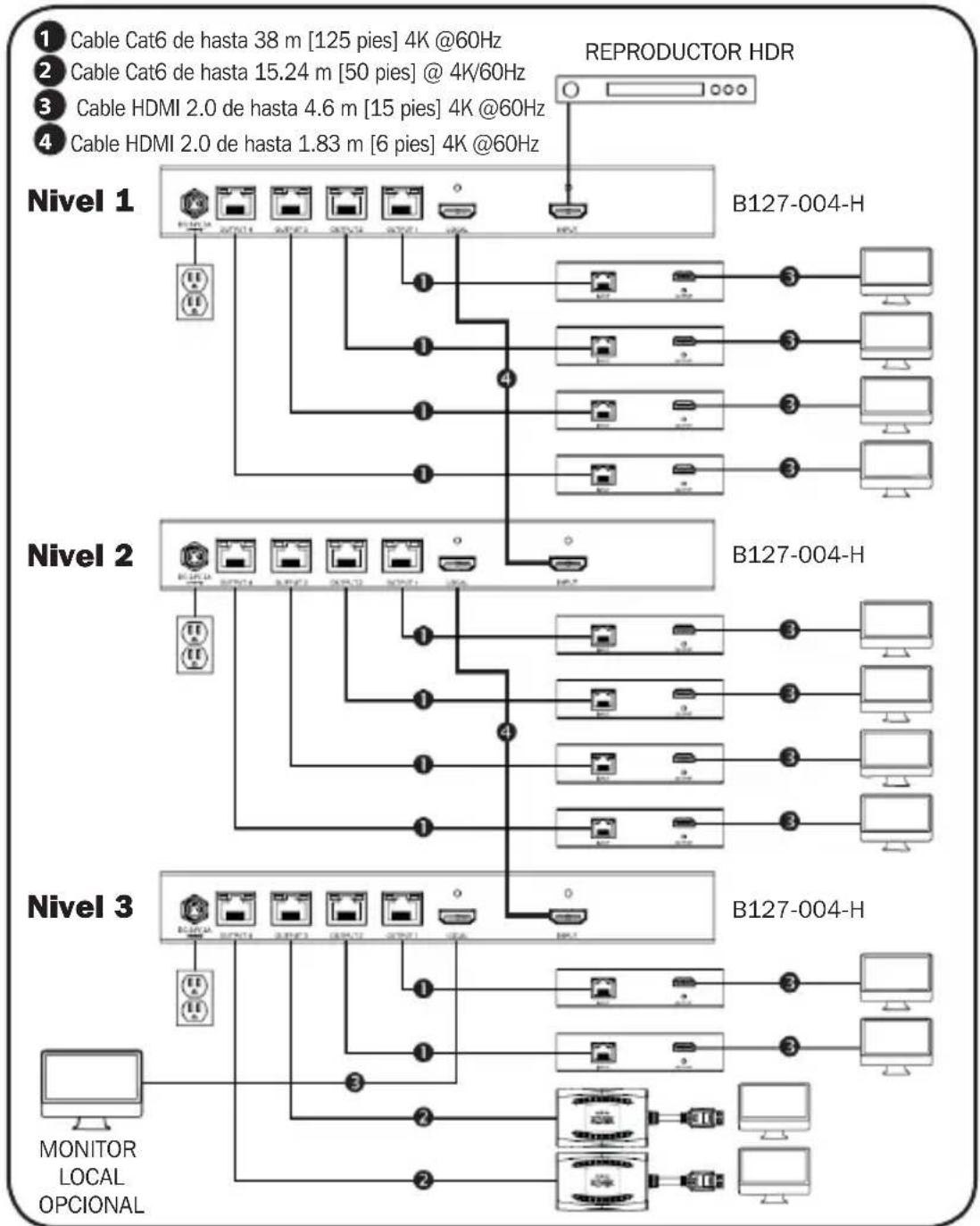

Instalación En Cadena de Divisor (B127-004-H únicamente)

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3) Utilizando el B127-100-H, una señal 4K / 60Hz Hz puede extenderse hasta a 38 m [125 pies] de la fuente. Utilizando un B127-100-H-SR, una señal 4K / 60Hz se puede extender hasta 15 m [50 pies] de la fuente.

Instalación En Cadena de Divisor (B127-004-H únicamente)

Instalación En Cadena del Divisor (B127-004-H únicamente)

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables de la serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad B127-004-H.
3. Utilizando un cable HDMI 2.0 (como los cables P569-006-CERT o P568-006-2A de Tripp Lite), conecte el puerto LOCAL en el B127-004-H al puerto INPUT en la unidad B127-004-H.
4. Repita el paso 3 si está conectando un tercer B127-004-H.
   Nota: Solo tres niveles de divisores pueden ser conectados en cascada.
5. Opcional: Utilizando un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto HDMI LOCAL en la unidad B127-004-H en la instalación.
6. Usando cable Cat6, Conecte uno de los puertos de salida RJ45 en la unidad transmisora local al puerto de entrada RJ45 en una unidad receptora remota B127-100-H o B127-100-H-SR.
7. Repita el paso 6 para cada unidad remota adicional que se conecte.
8. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el B127-100-H o B127-100-H-SR a una pantalla.
9. Repita el paso 8 para cada monitor adicional que esté conectando a la unidad receptora remota.
10. Encienda todas sus pantallas conectadas.
11. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa.

Instalación En Cadena del Divisor (B127-004-H únicamente)

1. Repita el paso 11 para cada unidad B127-004-H adicional en la cadena.
2. B127-100-H y B127-100-H-SR: Se iluminarán los LEDs verde y naranja, con el LED verde indicando que la unidad está recibiendo energía del Extensor Divisor y el LED naranja indicando que la unidad está conectada a una unidad local encendida mediante el cable Cat6.
3. Encienda la fuente de HDMI. Los LEDs RJ45 (naranja) en el B127-004-H se iluminarán para indicar que están recibiendo una señal de la fuente. Ahora debe mostrar en la pantalla en los monitores conectados.

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra.

La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Registro de la Garantía y del Producto

Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
