MANUAL DE USUARIO B127P002H Tripp Lite

Manual del Propietario

Extensores y Divisores HDMI 4K / 60 sobre Cat6, Soporte de Función de Resolución Múltiple

Modelos de Unidad Local: B127P-002-H, B127P-004-H Modelos de Unidad Remota: B127P-100-H, B127P-100-H-SR

English 1 • Français 33 • Русский 49

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

	B127P-002-H	B127P-004-H	B127P-100-H	B127P-100-H-SR
Unidad Local (L) o Unidad Remota (R) L L R R
Fuentes de Alimentación Externas (0 o 1) 1 1 0 0
Accesorios de instalación Y Y Y N

Características del Producto

Todas

• Soportan una resolución de video de 4K (3840 x 2160) @ 60 Hz con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDMI 2.0, HDCP 2.2 y HDR
• Conectar y Usar—No requiere software ni controladores

Características del Producto

B127P-002-H

• Unidad Transmisora Local Extensor Divisor HDMI sobre Cat6 de 2 Puertos
• Divide una señal HDMI en dos
• Trabaja en tándem con las unidades receptoras B127P-100-H y B127P-100-H-SR para extender una señal HDMI
• Función de Energía por Cable (PoC) para transferir energía a receptores remotos
• Soporta señales de 4K (3840 x 2160) a 60 Hz y de 1080 a 60 Hz
• La función de resolución múltiple permite que pantallas con diferentes resoluciones coexistan en una única aplicación sin degradar la calidad de señal a la menor resolución
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

B127P-004-H

• Unidad Transmisora Local Extensor Divisor HDMI sobre Cat6 de 4 Puertos
• Divide una señal HDMI en cuatro
• Trabaja en tándem con las unidades receptoras B127P-100-H y B127P-100-H-SR para extender una señal HDMI
• Función de Energía por Cable (PoC) para transferir energía a receptores remotos
• Soporta señales de 4K (3840 x 2160) a 60 Hz y de 1080 a 60 Hz
• La función de resolución múltiple permite que pantallas con diferentes resoluciones coexistan en una única aplicación sin degradar la calidad de señal a la menor resolución
• Incluye un puerto HDMI adicional que puede utilizarse para conectar un monitor local o unidades B127P-004-H adicionales en cadena (pueden encadenarse hasta tres unidades juntas)
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

Características del Producto

B127P-100-H

• Unidad Receptora Remota con Energía por Cable (PoC) HDMI sobre Cat6
• Trabaja con los Extensores Divisores B127P-002-H y B127P-004-H para extender una señal 4K / 60Hz hasta a 38 m [125 pies] de la fuente
• Control de ecualización incorporado para ajuste automático de imagen de video
• Soporta señales de 4K (3840 x 2160) a 60 Hz y de 1080 a 60 Hz
• La función de resolución múltiple permite que pantallas con diferentes resoluciones coexistan en una única aplicación sin degradar la calidad de señal a la menor resolución
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

B127P-100-H-SR

• Unidad Receptora Remota de Corta Distancia con Energía por Cable (PoC) HDMI sobre Cat6
• Trabaja con los Extensores y Divisores B127P-002-H y B127P-004-H para extender una señal 4K / 60Hz hasta a 38 m [125 pies] de la fuente
• Control de ecualización incorporado para ajuste automático de imagen de video
• Soporta señales de 4K (3840 x 2160) a 60 Hz y de 1080 a 60 Hz
• La función de resolución múltiple permite que pantallas con diferentes resoluciones coexistan en una única aplicación sin degradar la calidad de señal a la menor resolución
• El cable flexible de 15.2 cm [6"] HDMI se conecta directamente al puerto HDMI en la pantalla

Características del Producto

Accesorios Opcionales:

• Cables Patch de Alambre Sólido 24 AWG Cat6 Serie N202
- Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure para visualizar 60 Hz. Cerciorese de la configuración de fábrica, ya que como valor predeterminado puede estar configurado para una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su TV o Monitor. Confirme con el fabricante de su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD.

Nota: Si desea conectar un monitor local a su instalación, dependiendo del fabricante o modelo de su TV o monitor, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local para lograr la resolución 4K 60Hz.

Instrucciones de Instalación (modelos selectos solamente)

El B127P-002-H, B127P-004-H y B127P-100-H incluyen accesorios de instalación que permiten una variedad de métodos de montaje. Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación de puerto. The mounting options for all over-IP units are the same.

Instalación en la Pared

TRIPP-LITE HDMI OVER Cell EXTENDER REMOTE UNIT MODEL BY20154 OUTPUT

TRUPELITE (中国) 100% 100% (中国) 100% (美国)

Instalación en rack de 19"

Instalación en poste

TRIP-LTE TRIP-0152-04 EVIEMENS MINT-0152-04

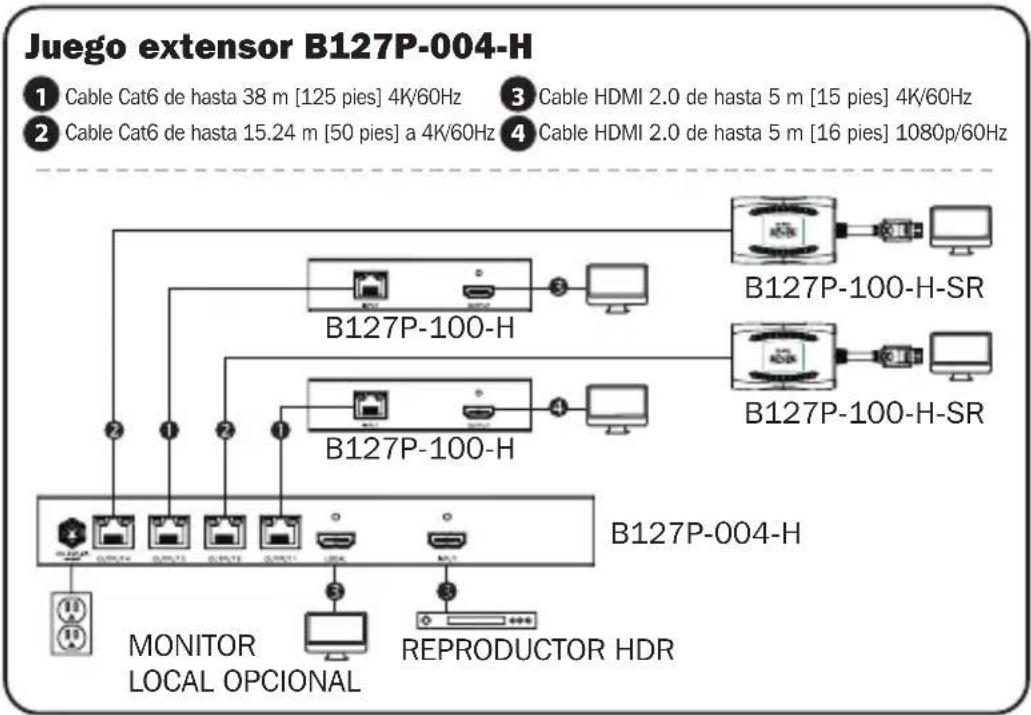

Instalación Estándar del Juego Extensor Divisor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor como 26 AWG, resultará en una distancia de extensión más corta ya que el cable tendrá una capacidad de transmisión más limitada. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3) El diagrama de instalación muestra la unidad transmisora local B127P-004-H. La instalación del B127P-002-H es la misma, excepto solo hay dos puertos remotos y no hay puerto de monitor local.
4) No se requiere energía externa en las unidades B127P-100-H y B127P-100-H-SR debido a la tecnología de Energía por Cable (PoC) incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor Divisor

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagado.
2. Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente HDMI al puerto de ENTRADA en las unidades B127P-002-H o B127P-004-H.
3. Opcional para el B127P-004-H: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor HDMI al puerto LOCAL en la unidad B127P-004-H.
4. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
5. Repita el paso 4 para cada unidad remota adicional que se conecte.
6. Con un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
7. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.
8. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
9. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se ilumina para indicar que está recibiendo una señal de la fuente. Además, el LED OUTPUT (naranja) se iluminará para cada conexión de señal de puerto.

Instalación Estándar del Juego Extensor Divisor

1. El LED RJ45 (naranja) encenderá en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).

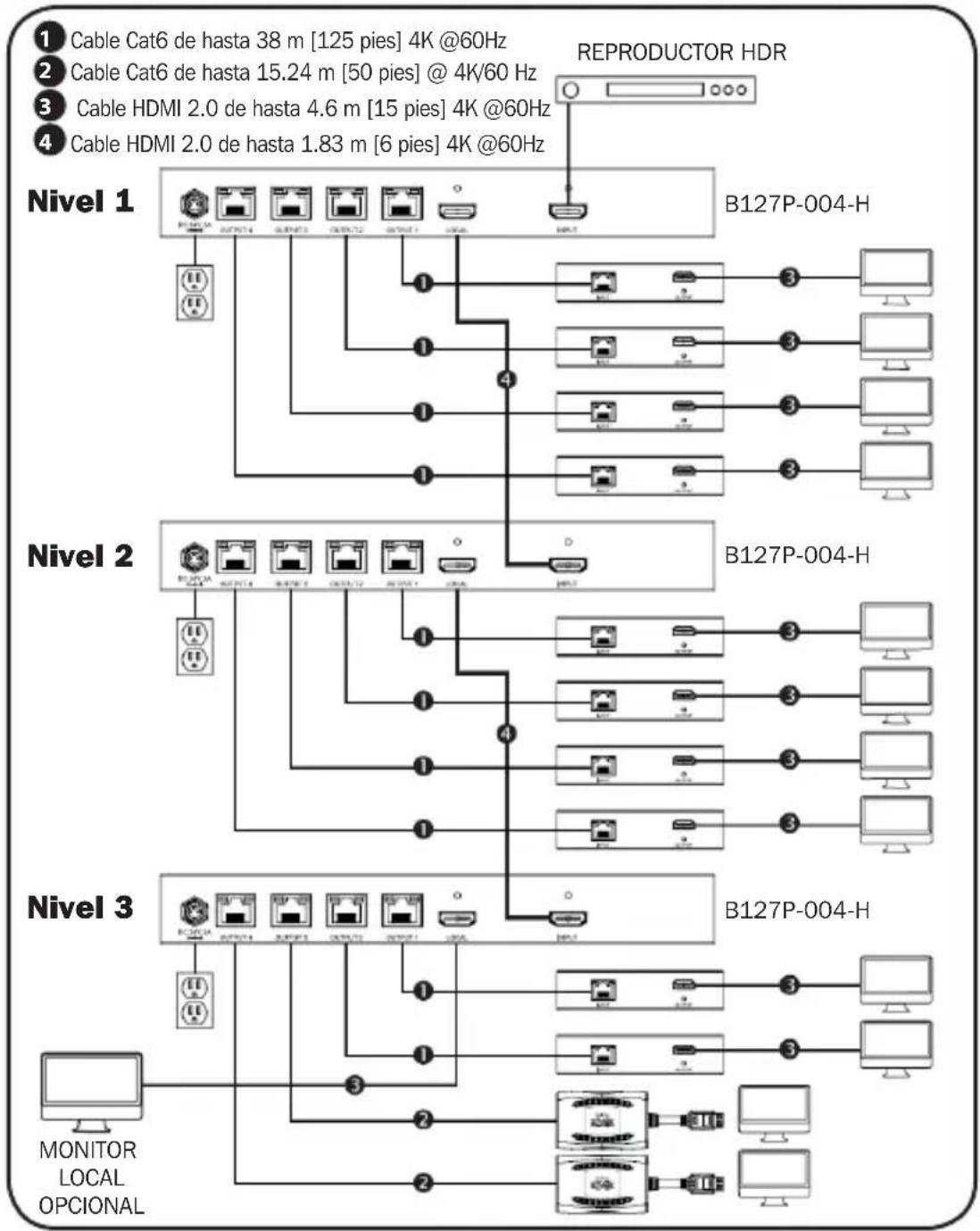

Instalación en Cadena del Extensor / Divisor

Notas:

1) Haga pruebas para asegurar que toda la instalación trabaje correctamente antes de tender los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor como 26 AWG, resultará en una distancia de extensión más corta ya que el cable tendrá una capacidad de transmisión más limitada. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.
3) Con el B127P-100-H, una señal 4K/60 Hz puede extenderse hasta a 38 m [125 pies] de la fuente. Con un B127P-100-H-SR, una señal 4K / 60Hz se puede extender hasta 15 m [50 pies] de la fuente.

Instalación en Cadena del Extensor / Divisor

Instalación en Cadena del Extensor / Divisor

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagado.
2. Con un cable HDMI 2.0 (como los cables de la serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad B127P-004-H.
3. Con un cable HDMI 2.0 de 1.83 m [6 pies] (como los cables P569-006-CERT o P568-006-2A de Tripp Lite), conecte el puerto LOCAL en el B127P-004-H al puerto de ENTRADA en la unidad B127P-004-H.
4. Repita el paso 3 si está conectando un tercer B127P-004-H.
   Nota: Solo tres niveles de divisores pueden ser conectados en cascada.
5. Opcional: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto HDMI LOCAL en la unidad B127P-004-H en la instalación.
6. Con un cable Cat6, conecte uno de los puertos de salida RJ45 en la unidad transmisora local al puerto de entrada RJ45 en una unidad receptora remota B127P-100-H o B127P-100-H-SR.
7. Repita el paso 6 para cada unidad remota adicional que se conecte.
8. Con un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el B127P-100-H o B127P-100-H-SR a una pantalla.
9. Repita el paso 8 para cada monitor adicional que esté conectando a la unidad receptora remota.
10. Encienda todas sus pantallas conectadas.

Instalación en Cadena del Extensor / Divisor

1. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa.

2. Repita el paso 11 para cada unidad B127P-004-H adicional en la cadena.

3. B127P-100-H y B127P-100-H-SR: Se iluminan los LEDs verde y naranja, con el LED verde indicando que la unidad está recibiendo energía del Extensor Divisor y el LED naranja indicando que la unidad está conectada a una unidad local encendida mediante el cable Cat6.

4. Encienda la fuente de HDMI. Los LEDs RJ45 (naranja) en el B127P-004-H se iluminarán para indicar que están recibiendo una señal de la fuente. Ahora debe mostrar en la pantalla en los monitores conectados.

Solución de Problemas

1. Mediante el uso de un divisor, si un color de la pantalla es anormal, establezca la configuración de color verdadero del jugador a "Desactivar".
2. Cuando el origen es 4K/60 4:2:2 HDR, la salida no puede visualizar la calidad 1080p/60Hz.

Si no puede recibir una imagen aceptable después de seguir las instrucciones de instalación, pruebe los siguientes consejos:

Tablas de Comparación de Resolución

		Puerto	Conecte la TV	Resolución Real
ORIGEN4K/60Hz	Situación 1	1 4K/60Hz 4K/60Hz
		2-4 4K/60Hz 4K/60Hz
	Situación 2	1 4K/60Hz 4K/60Hz
		2-4 4K/30Hz 1080p/60Hz
	Situación 3	1 4K/60Hz 4K/60Hz
		2-4 1080p/60Hz 1080p/60Hz
	Situación 4	1 4K/30Hz 4K/30Hz
		2-4 4K/30Hz 4K/30Hz
	Situación 5	1 4K/30Hz 4K/30Hz
		2-4 1080p/60Hz 1080p/60Hz
	Situación 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

Solución de Problemas

		Puerto	Conecte la TV	Resolución Real
FUENTE4K/30Hz	Situación 1	1 4K/60Hz 4K/30Hz
		2-4 4K/60Hz 4K/30Hz
	Situación 2	1 4K/60Hz 4K/30Hz
		2-4 4K/30Hz 4K/30Hz
	Situación 3	1 4K/60Hz 4K/30Hz
		2-4 1080p/60Hz 1080p/60Hz
	Situación 4	1 4K/30Hz 4K/30Hz
		2-4 4K/30Hz 4K/30Hz
	Situación 5	1 4K/30Hz 4K/30Hz
		2-4 1080p/60Hz 1080p/30Hz
	Situación 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

		Puerto	Conecte la TV	Resolución Real
FUENTE1080p/60Hz	Situación 1	1 4K	60Hz 1080p/60Hz
		2-4 4K	60Hz 1080p/60Hz
	Situación 2	1 4K	60Hz 1080p/60Hz
		2-4 4K	30Hz 1080p/60Hz
	Situación 3	1 4K	60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz
	Situación 4	1 4K	30Hz 1080p/60Hz
		2-4 4K	30Hz 1080p/60Hz
	Situación 5	1 4K	30Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/30Hz
	Situación 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra.

La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en la misma cantidad (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que finalmente sea un desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
