MANUAL DE USUARIO SmartRack SRW6UDPGVRT Tripp Lite

Manual del Propietario

Gabinete SmartRack® No Giratorio Para Instalación en Pared

Modelos: SRW6UDPVRT, SRW6UDPGVRT

(Número de Serie: AG-00EA)

Índice

1. Instrucciones de Seguridad Importantes 11
2. Descripción General 11
3. Identificación de Características 12
4. Instalación del Gabinete 13

4.1 Preparación 13
4.2 Desempacado 13
4.3 Conexión a Tierra 13

1. Configuración del Gabinete 14

5.1 Cerraduras de las puertas 14
5.2 Acceso y Administración del Cableado 14
5.3 Invirtiendo el Gabinete 14
5.4 Rieles de Instalación 15
5.5 Ajuste de Profundidad del 15

Riel de Instalación

1. Instalación del Gabinete en la Pared 15
2. Instalación del Equipo 16

7.1 Instalación o Remoción de las 16 Tuercas de Fijación
7.2 Instalación Alternativa: 16 Riel de Instalación con Orificio Roscado
7.3 Instalación en Rack 17
7.4 Conducción de Cable 17

1. Almacenamiento y Servicio 17
2. Garantía 18

English 1

Français 19

Русский 28

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todas las marcas registradas son propiedad de sus respectivos propietarios.

1. Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales.

• Mantenga el gabinete en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado al frente y detrás del gabinete para una ventilación adecuada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación del gabinete.
• El gabinete es extremadamente pesado. Tenga cuidado al manejar el gabinete. No intente desempacarlo, moverlo o instalarlo sin ayuda. Utilice un dispositivo mecánico como un montacargas o gato para tarimas para mover el gabinete en el contenedor de embarque.
• No coloque objeto alguno sobre el gabinete, especialmente recipientes de líquidos y no intente apilar los gabinetes.
• Inspeccione el contenedor de embarque y el gabinete para detectar daños en el embarque. No use el gabinete si está dañado.
• Deje el gabinete en el contenedor de embarque hasta que haya sido movido tan cerca a su ubicación final como sea posible.
• Instale el gabinete en un área estructuralmente firme, capaz de manejar la carga o sobre una piso nivelado que sea capaz de soportar el peso del gabinete, todo el equipo que se instale en el gabinete y otros gabinetes y/o equipo que se instalen cerca.
• Para instalación permanente en la pared, asegúrese de fijar firmemente el gabinete a la estructura del edificio antes de la operación.
• Tenga cuidado cuando corte el material de empaque. El gabinete podría ser rayado, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el gabinete sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.
• No reenvíe el gabinete con equipo adicional. El peso combinado del gabinete y el equipo instalado no debe exceder la capacidad de carga de la tarima. Tripp Lite no es responsable por daño alguno que ocurra durante el reembarque.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

2. Descripción General

Los gabinetes SmartRack no giratorios para Instalación en la pared acomodan todo el equipo para instalación en rack estándar de 19", sin importar el proveedor y se embarcan completamente ensamblados para una instalación rápida y fácil. Cuentan con gabinetes adaptablees de servicio pesado en diversas alturas.

Los gabinetes SmartRack no giratorios para instalación en la pared tienen profundidades de instalación variables. Para comodidad en el mantenimiento, los gabinetes incluyen puertas y paneles laterales de liberación rápida. Para flexibilidad de instalación, las puertas de acceso frontal son reversibles. La puerta frontal y los paneles laterales pueden cerrarse con cerradura. Los administradores verticales de cable delantero y trasero y cuatro puertos para paso de cable situados en la parte superior e inferior de los gabinetes permiten la conducción fácil y organizada del cable.

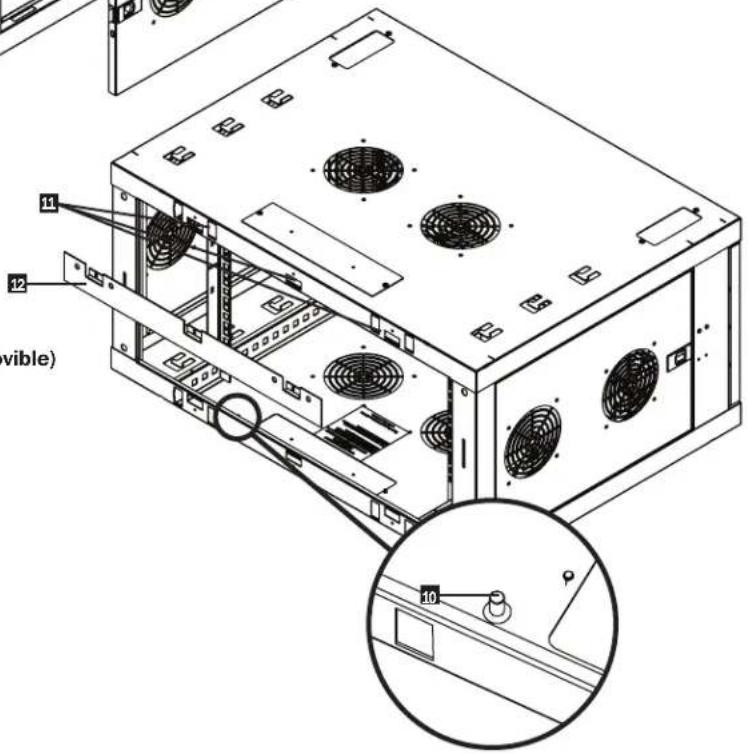

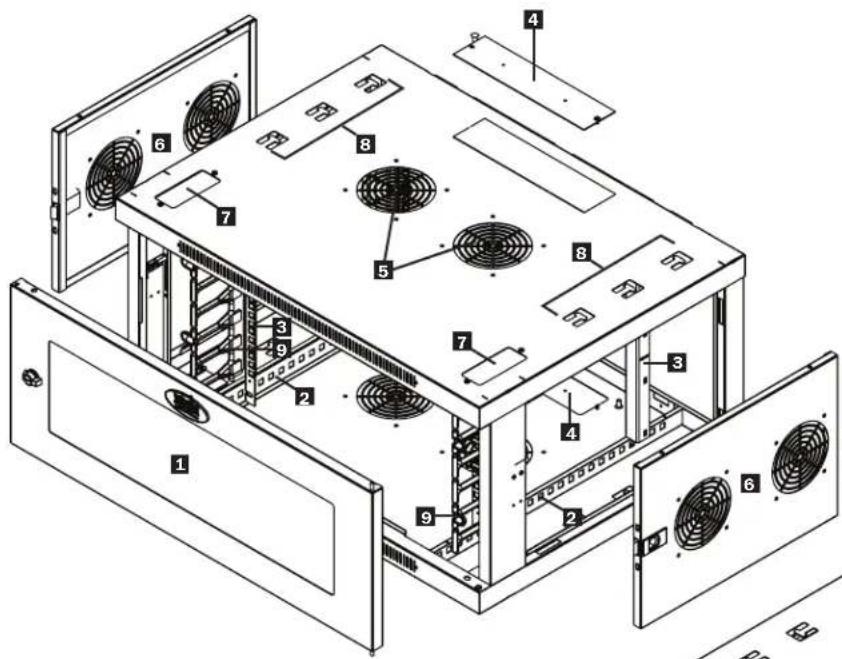

3. Identificación de Características

1 Puerta Frontal
(Ventana de acrílico transparente
con modelo SRW6UDPGVRT)
2 Rieles Horizontales
3 Rieles para Instalación Vertical (Ajustables)
4 Cubierta para el Orificio de Acceso de los Cables (Removable)
5 Puertos para Ventiladores
6 Paneles Laterales Asegurables /
Desprendibles con Puertos para Ventilador
7 Paso de Cable con Tira de Cepillo
8 Recortes para Amarres de Cableado
9 Administrador Vertical de Cable con Ductos de Peine
10 Poste para Conexión a Tierra
11 Muescas para Instalación
12 Placa de Instalación con Ganchos

4. Instalación del Gabinete

¡Precaución! ¡Lea todas las instrucciones y advertencias antes de realizar la instalación!

Advertencia: Los gabinetes son extremadamente pesados. No intente desempacar, mover o instalar el gabinete sin asistencia. Tenga mucho cuidado al manipular el gabinete y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar equipo sin estabilizar primero el gabinete.

4.1 Preparación

El gabinete debe instalarse en un área estructuralmente firme que sea capaz de soportar el peso del gabinete, todo el equipo que se instale en el gabinete y otros gabinetes y/o equipo que se instalen cerca. Antes de desempacar el gabinete, debe transportar el contenedor de embarque lo más cercano a la ubicación de instalación final para minimizar la distancia que se necesitará mover la unidad después de haber retirado el empaque protector. Si va a almacenar el gabinete durante un largo período antes de la instalación, siga las instrucciones en la sección de Almacenamiento y Servicio.

Necesitará varias herramientas:

• Nivel
  • Desatornillador Phillips
• Herramientas adecuadas para la instalación en pared

Necesitará además los siguientes accesorios:

• Accesorios adecuados para la instalación en la pared (no se incluyen)

4.2 Desempacado

Use al menos dos personas para desempacar el gabinete.

1 Mueva la tarima de embarque a una superficie firme y nivelada.
2 Abra la caja y retire los cuatro esquineros de espuma. Guarde todos los materiales de empaque para uso posterior a menos que esté seguro de no necesitarlos. Los materiales de empaque son reciclables.
3 Con una persona en cada lado, levante cuidadosamente el gabinete fuera de la caja y colóquelo sobre una superficie firme y nivelada.
4 Examine el gabinete para detectar cualquier daño o parte floja. Confirme que todas las partes estén presentes. Si algo está faltante o dañado, póngase en contacto con Tripp Lite para solicitar ayuda. No intente usar el gabinete si ha sido dañado.

Nunca extienda más de un componente del gabinete a la vez.

Advertencia: Nunca intente levantar o instalar sin la ayuda adecuada. No trate de levantar el gabinete solo.

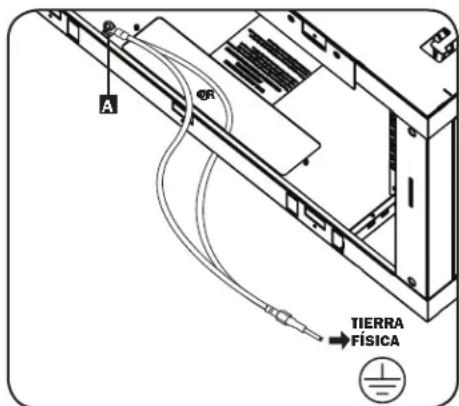

4.3 Conexión a Tierra

Todas las partes del gabinete se conectan a tierra con el bastidor del gabinete. Cerca de la parte trasera del gabinete, use el poste de conexión a tierra A y un tornillo M6 (incluido) y cable 8 AWG (3.264 mm) para conectar el bastidor del gabinete directamente a la conexión de tierra física de su instalación. Pase el cable a tierra ya sea quitando la tapa del orificio inferior posterior de paso del cable o conduciendo el cable por la parte trasera del gabinete. Advertencia: Conecte cada gabinete por separado a la conexión a tierra física. No use el gabinete sin una conexión a tierra física.

A TIERRA FÍSICA

5. Configuración del Gabinete

Antes de la instalación, asegúrese de planear la ubicación y arreglo de los componentes dentro del gabinete. Asegure que los rieles de instalación estén invertidos o ajustados para la profundidad, dependiendo de la configuración de su equipo.

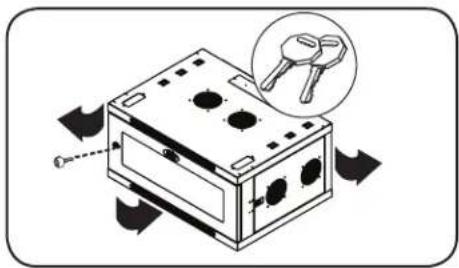

5.1 Cerraduras de las puertas

La puertas frontal y posterior tienen cerraduras que son accesibles con las llaves incluidas.

Cada panel lateral se asegura usando una palanca en "L" en el lado interno del gabinete.

Para desasegurar y remover los paneles laterales, levante el lado corto de la "L" y retírela del panel lateral. Jale la pestaña en el panel lateral y remuévala del gabinete.

2 Para colocar nuevamente los paneles laterales, asegúrelos en la posición correcta, levante el lado más corto de la "L" y empújela hacia el panel lateral, nuevamente al orificio en donde estaba inicialmente. Una vez en su sitio, empuje el lado corto de la "L" para asegurarla.

Nota: Para bloquear y desbloquear los paneles laterales, necesita tener acceso al interior del gabinete.

5.2 Acceso y Administración del Cableado

Están disponibles varias opciones de acceso y administración del cable, dependiendo de su instalación.

Orificio para Acceso de Cable con Tapa

La parte superior del gabinete tiene una abertura rectangular para acceso y administración del cableado. Esta abertura puede ser abierta o cerrada desatormillando o atomillando el panel removable de acceso de cables.

Pasos de Cable con Tiras de Cepillo

Cuatro puertos de paso de cable situados en la parte superior e inferior de los gabinetes permiten la conducción fácil y organizada del cable. Para más información, consulte la sección 7.5 Conducción del Cable.

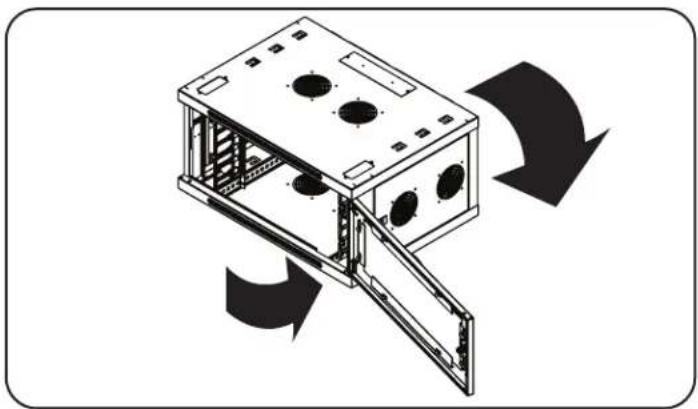

5.3 Invirtiendo el Gabinete

A fin de disponer varias configuraciones de rack, el gabinete puede ser invertido. Para hacerlo, simplemente gire el gabinete para que las puertas abran en la dirección opuesta.

5. Configuración del Gabinete continuación

5.4 Rieles de Instalación

El gabinete viene con rieles de instalación que tienen orificios cuadrados y orificios roscados para equipo de instalación en rack. Para instalar el equipo, utilice las tuercas de fijación y otros accesorios incluidos (ver Sección 7.1 para instalación de tuercas de fijación). Advertencia: Asegúrese de tener el gabinete instalado firmemente en la pared o en su posición final sobre el piso antes de instalar cualquier equipo dentro de él. Asegúrese además de tener todos los ajustes correctos en sus rieles antes de instalar el equipo. (Para el Ajuste de Profundidad del Riel de Instalación, vea abajo).

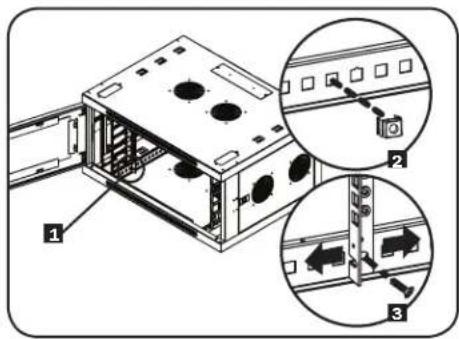

5.5 Ajuste de Profundidad del Riel de Instalación

Advertencia: No intente ajustar los rieles mientras el equipo está instalado en el gabinete. No intente usar los rieles sin los tornillos instalados (dos por riel).

Los 2 rieles de instalación están preinstalados para permitir diferentes profundidades de instalación, dependiendo del modelo. No ajuste los rieles de instalación a menos que su equipo requiera una profundidad de instalación diferente. Los juegos de rieles anterior y posterior pueden ajustarse independientemente en incrementos de 19 mm [3/4"].

1 Cada riel está conectado al gabinete con 2 tornillos y 2 tuercas de fijación: 1 juego en la esquina superior y otro en la esquina inferior. Usando un desatomillador Phillips, retire los tornillos que sujetan los rieles al gabinete.
2 Mueva las tuercas de fijación a la profundidad deseada y reinstálelas.
3 Deslice los rieles de instalación a la profundidad deseada y vuélvalos a fijar usando los tornillos que retiró de Paso 1.

6. Instalación del Gabinete en la Pared

Advertencia: No intentar instalar el gabinete en la pared con el equipo en el gabinete.

Note: El gabinete debe ser instalado por un técnico calificado. Antes de instalar, use un nivel y cinta métrica para ubicar con precisión el área de instalación. Use sujetadores adecuados (no incluidos) para asegurar el gabinete a la pared. Use los medios adecuados de soporte al instalar en bloques de concreto, concreto, tablarroca o travesaños de madera. Advertencia: La superficie de apoyo debe ser capaz de soportar con seguridad la carga combinada de todo el hardware y componentes instalados. Para el peso, tamaño y capacidad de carga del gabinete, vea las especificaciones del producto y otros recursos de soporte en www.triplite.com/support.

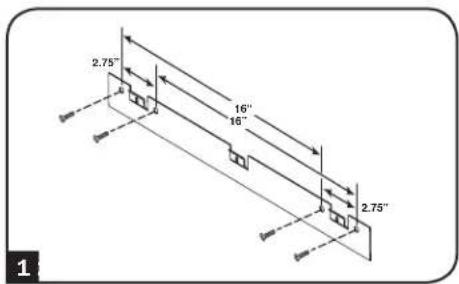

1 Usando los accesorios suministrados por el usuario, fije la placa de instalación a una pared u otra superficie de instalación adecuada. Cada orificio de instalación puede recibir un tornillo M8 o 5/16" y los orificios están espaciados 40.6 cm [16"] entre sí para la colocación de tornillos estándar como se indica en el diagrama. Nota: Al instalar la placa de instalación en la pared, asegure que los tres ganchos de instalación están orientados hacia afuera y lejos de la pared.

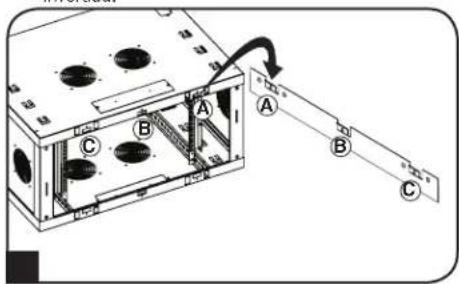

2 Después que la placa de instalación ha sido sujetada firmemente a la superficie de instalación, enganche las tres ranuras de instalación en los tres ganchos de instalación en la placa instalada en la pared. Las ranuras ajustarán sobre los ganchos y el gabinete debe deslizarce hacia abajo en los ganchos hasta que estén firmes.

Nota: Hay ranuras de instalación en los rieles superior e inferior del panel posterior. Esto permite la instalación en posiciones estándar o invertida.

3 Después de haber fijado la placa de instalación y el gabinete cuelgue correctamente, fije el gabinete a la placa de instalación instalando los tres tornillos suministrados en los orificios en los ganchos de instalación, como se muestra.

2.75" 16" 46" 2.75" 1

7. Instalación del Equipo

Advertencia: No instale los equipos hasta haber estabilizado el gabinete. Instale primero el equipo más pesado partiendo de la parte inferior del gabinete. Instale el equipo empezando por la parte inferior del gabinete y continúe hacia la parte superior del gabinete - nunca al revés. Si utiliza rieles de equipos deslizantes, tenga cuidado al extender los rieles. No extienda más de un juego de rieles de equipos deslizantes a la vez. Evite extender los rieles de equipos deslizantes cerca de la parte superior del gabinete.

Nota: La unidad viene con dos diferentes clases de tornillos para la instalación del equipo, negros y plateados. Use los tornillos de instalación negros si está sujetando su equipo al lado del orificio cuadrado del riel de instalación. Use los tornillos plateados si está sujetando su equipo al lado del orificio roscado del riel de instalación.

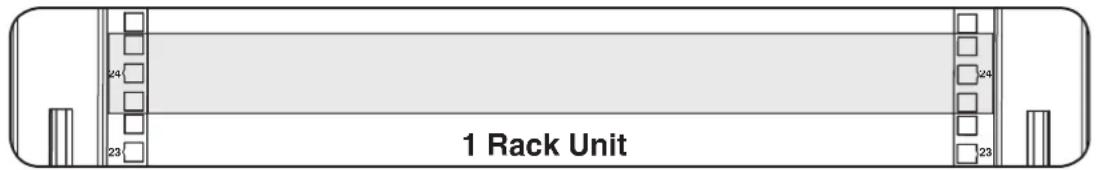

Nota: los orificios cuadrados en medio de cada unidad de rack están numerados y también incluyen una pequeña ranura para ayudar a la identificación. Una sola unidad de rack incluye el espacio ocupado por el orificio numerado y los orificios directamente arriba y abajo.

7.1 Instalación o Remoción de las Tuercas de Fijación

ADVERTENCIA: Las bridas de las tuercas de fijación deben acoplar con los lados de la abertura del orificio cuadrado en el riel, no en la parte superior o inferior. Siga las instrucciones en la documentación del equipo para asegurar una instalación adecuada de su equipo.

Localice las aberturas cuadradas numeradas en los rieles de instalación en donde planee instalar su equipo. Instalará tuercas de fijación (incluidas) en las aberturas cuadradas a fin de proporcionar un punto de fijación para los tornillos de instalación (incluidos).

Nota: Consulte la documentación de su equipo para determinar cuántas tuercas de fijación requerirá y en dónde necesitan instalarse.

2 Desde la parte interior del riel de instalación, inserte una de las bridas de la tuerca de fijación a través de la abertura cuadrada. Presione contra el lado de la abertura cuadrada. Cada brida debe engancharse en un lado de la abertura cuadrada, no en la parte superior o inferior.

3 Comprima la tuerca de fijación ligeramente por los costados para permitir que el resto de la brida se ajuste a través de la abertura cuadrada. Cuando la tuerca de fijación esté correctamente instalada, ambas bridas sobresaldrán a través de la abertura cuadrada y serán visibles en la superficie exterior del riel de instalación. Repita los pasos 1-3 hasta que estén instaladas todas las tuercas de fijación necesarias.

p p r3 r2 1

Para retirar las tuercas de fijación, invierta los pasos 1-3

Nota: Usted puede desear usar una herramienta para tuerca de fijación (proporcionada por el usuario) para ayudar en la instalación y desinstalación de la tuerca de fijación.

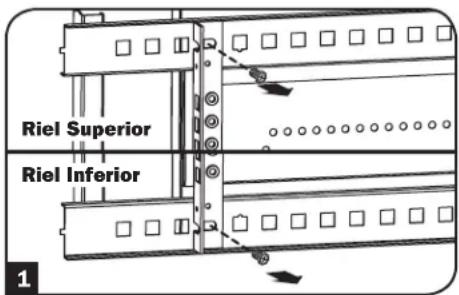

7.2 Instalación Alterna: Riel de Instalación con Orificio Roscado

Advertencia: No intente ajustar los rieles mientras el equipo está instalado en el gabinete. No intente usar rieles sin los tornillos instalados. (2 por riel.)

Los 2 rieles de instalación están preinstalados para asegurar el equipo usando el lado de los orificios cuadrados del riel de instalación. Para cambiar al lado de los orificios roscados del riel de instalación, siga los pasos indicados a continuación:

Cada riel está conectado al gabinete con 2 tornillos: 1 en la esquina superior y otro en la esquina inferior. Usando un desatornillador Phillips, retire los tornillos que sujetan los rieles al gabinete.

2 Cambie las ubicaciones del riel. Cerciórese que el lado del orificio roscado esté orientado hacia la puerta delantera.

3 Reinstale los rieles de instalación.

7. Instalación del Equipo continuación

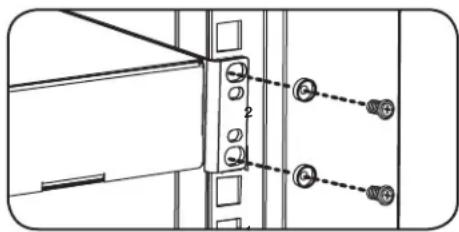

7.3 Instalación en Rack

Una vez han determinada la profundidad y el método de instalación de los equipos, use los tornillos plateados y arandelas incluidos para fijar su equipo al riel del rack. Coloque las arandelas de seguridad entre los tornillos y los soportes de instalación del equipo.

Nota: Su equipo puede incluir también accesorios para instalación. Lea las instrucciones de instalación que vienen con su equipo antes de instalar su equipo.

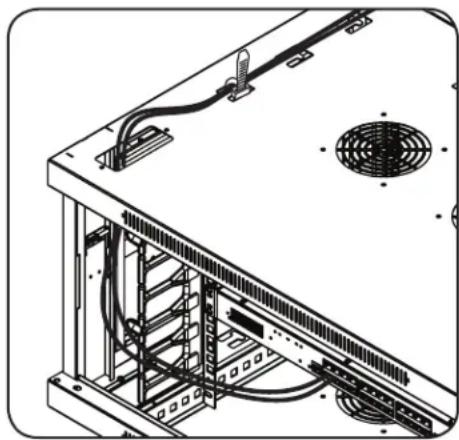

7.4 Conducción de Cable

Dos administradores verticales de cable delanteros y dos puertos para paso de cable situados en la parte superior e inferior de los gabinetes permiten la conducción fácil y organizada del cable. Los recortes para amarres de cable pueden usarse para fijar los manojos de cables al gabinete.

8. Almacenamiento y Servicio

Almacenamiento

El gabinete debe guardarse en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Está disponible una variedad de Programas de Garantía Extendida y Servicio En el Sitio por parte de Tripp Lite. Para información adicional acerca del servicio, visite www.triplite.com/support. Antes de regresar su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurar que el problema de servicio no se origina por una mala lectura de las instrucciones.
2. Si el problema persiste, no se ponga en contacto ni regrese el producto al distribuidor. En vez de ello, visite www.triplite.com/support.
3. Si el problema requiere de servicio, visite www.triplite.com/support y haga click en la liga de Autorización de Devolución de Mercancía (RMA). Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía (RMA) que se requiere para el servicio. Esta sencilla forma en línea solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuencial) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos embarcados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener los cargos del transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección proporcionada a usted cuando solicitó la RMA.

9. Garantía

5 Años de Garantía Limitada

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
