| Tipo de producto | Campana extractora o filtrante |
| Ancho | 60 cm (modelo Aida 60) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Cable de alimentación | H05W-F 3x0,75 mm² |
| Potencia máxima del motor (versión distancia) | 690 W |
| Controles | Soft touch + mando a distancia |
| Velocidades del motor | 4 velocidades (incluyendo intensiva con parada automática después de 5 min) |
| Iluminación | Focos LED (reemplazo por técnico cualificado) |
| Funciones especiales | Temporizador parada automática 10 min, apagado diferido |
| Filtros metálicos | Lavables (cada 2-3 meses) con agua caliente y detergente suave |
| Filtros de carbón | Poliéster (reemplazo cada 4 meses) o Long Life (lavable) |
| Distancia mínima de seguridad | 65 cm entre la encimera y la campana |
| Conexión eléctrica | Debe ser realizada por un profesional, conexión a tierra obligatoria |
| Mantenimiento | Limpieza regular de las superficies con paño suave y detergente neutro |
| Compatibilidad del mando | Aprendizaje posible (presionar + en parada hasta que parpadee) |
| Uso | No usar para flamear, no dejar sin supervisión |
| Reparabilidad | Piezas de repuesto disponibles (filtros, lámparas, mando a distancia) |
Preguntas frecuentes - Aida 60 LED N EICO
Preguntas de los usuarios sobre Aida 60 LED N EICO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones Aida 60 LED N - EICO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Aida 60 LED N de la marca EICO.

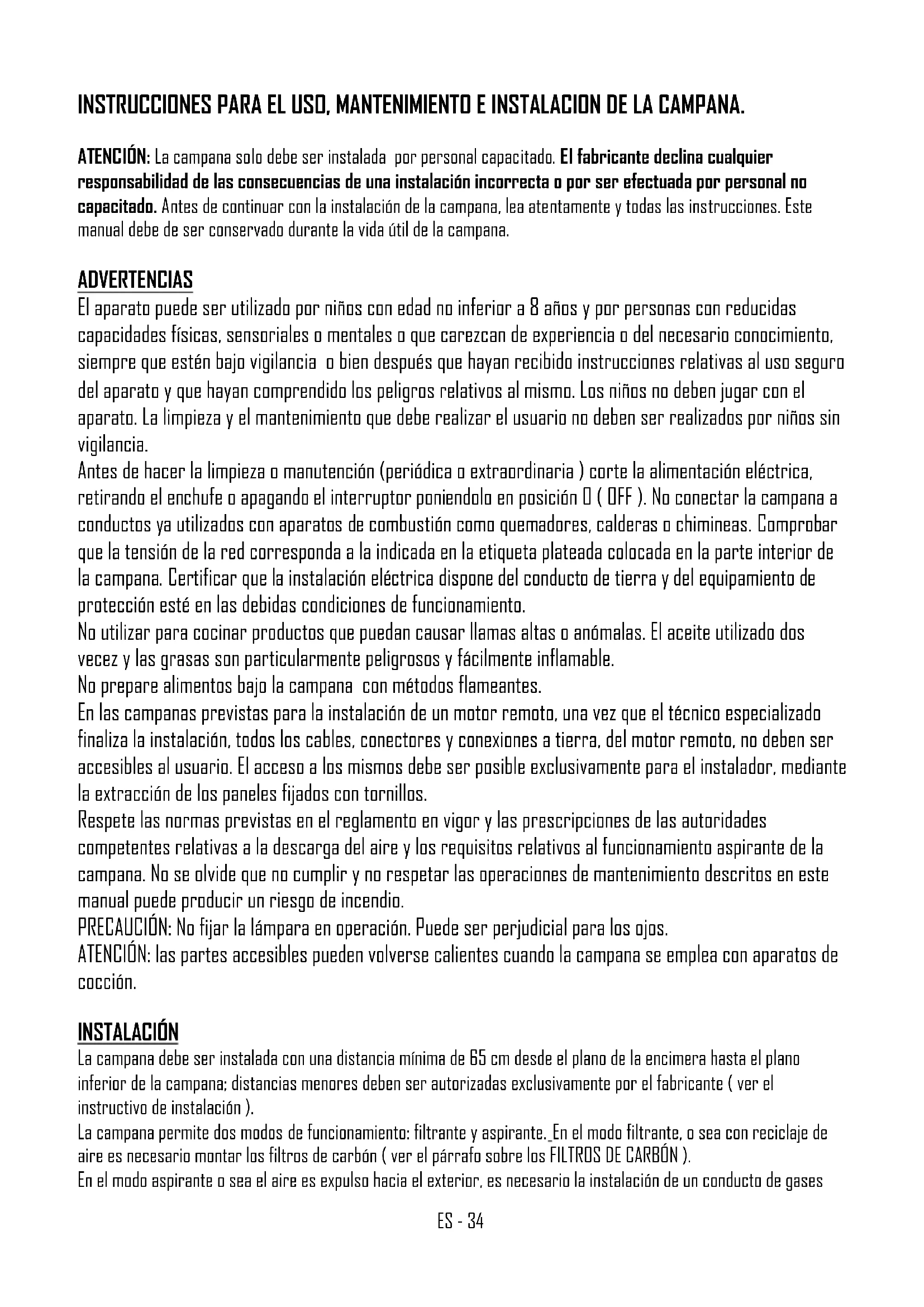

MANUAL DE USUARIO Aida 60 LED N EICO
ATENCIÓN: La campana solo debe ser instalada por personal capacitado. El fabricante declina cualquier responsabilidad de las consecuencias de una instalación incorrecta o por ser efectuada por personal no capacitado. Antes de continuar con la instalación de la campana, lea atentamente y todas las instrucciones. Este manual debe de ser conservado durante la vida útil de la campana.
ADVERTENCIAS
El aparato puede ser utilizado por niños con edad no inferior a 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o que carezcan de experiencia o del necesario conocimiento, siempre que estén bajo vigilancia o bien después que hayan recibido instrucciones relativas al uso seguro del aparato y que hayan comprendido los peligros relativos al mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que debe realizar el usuario no deben ser realizados por niños sin vigilancia.
Antes de hacer la limpieza o manutención (periódica o extraordinaria) corte la alimentación eléctrica, retirando el enchufe o apagando el interruptor poniendolo en posición O (OFF). No conectar la campana a conductos ya utilizados con aparatos de combustión como quemadores, calderas o chimineas. Comprobar que la tensión de la red corresponda a la indicada en la etiqueta plateada colocada en la parte interior de la campana. Certificar que la instalación eléctrica dispone del conducto de tierra y del equipamiento de protección esté en las debidas condiciones de funcionamiento.
No utilizar para cocinar productos que puedan causar llamas altas o anómalas. El aceite utilizado dos vecez y las grasas son particularmente peligrosos y fácilmente inflamable.
No prepare alimentos bajo la campana con métodos flameantes.
En las campanas previstas para la instalación de un motor remoto, una vez que el técnico especializado finaliza la instalación, todos los cables, conectores y conexiones a tierra, del motor remoto, no deben ser accesibles al usuario. El acceso a los mismos debe ser posible exclusivamente para el instalador, mediante la extracción de los paneles fijados con tornillos.
Respete las normas previstas en el reglamento en vigor y las prescripciones de las autoridades competentes relativas a la descarga del aire y los requisitos relativos al funcionamiento aspirante de la campana. No se olvide que no cumplir y no respetar las operaciones de mantenimiento descritos en este manual puede producir un riesgo de incendio.
PRECAUCIÓN: No fijar la lámpara en operación. Puede ser perjudicial para los ojos.
ATENCIÓN: las partes accesibles pueden volverse calientes cuando la campana se emplea con aparatos de cocción.
INSTALACIÓN

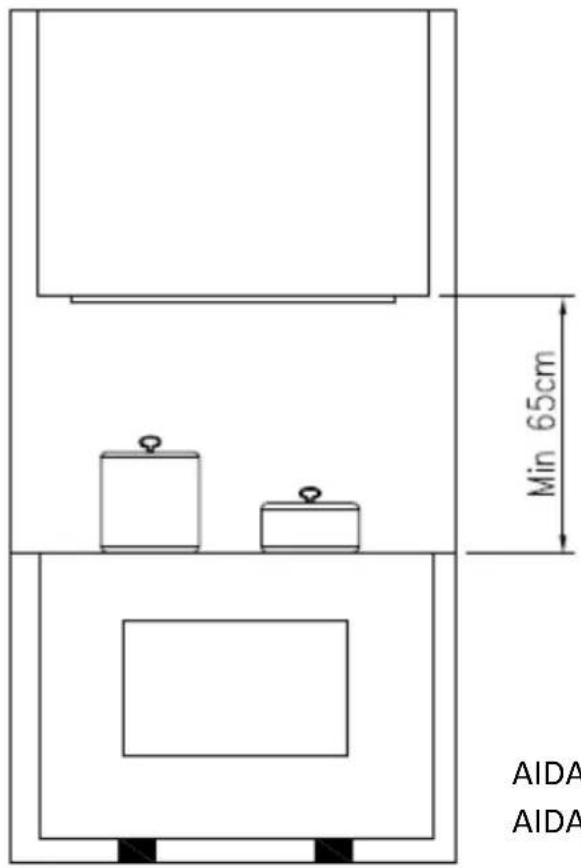

La campana debe ser instalada con una distancia mínima de 65 cm desde el plano de la encimera hasta el plano inferior de la campana; distancias menores deben ser autorizadas exclusivamente por el fabricante (ver el instructivo de instalación).
La campana permite dos modos de funcionamiento: filtrante y aspirante. En el modo filtrante, o sea con reciclaje de aire es necesario montar los filtros de carbón (ver el párrafo sobre los FILTROS DE CARBÓN).
En el modo aspirante o sea el aire es expulso hacia el exterior, es necesario la instalación de un conducto de gases
propio y de un sistema de compensación adecuado y dimensionado de acuerdo con las normas en vigor. El tubo de expulsión de gases debe tener el área de sección igual o superior a la salida de la campana. El local donde está instalada la campana, debe disponer de un sistema de compensación que asegure suficiente ventilación, de igual manera cuando son utilizados simultáneamente otros aparatos que usen gas u otros combustibles.
Campanas preparadas para motor remoto
Las campanas preparadas para motor remoto están dotadas de un conector para la conexión con el cable del motor remoto. Dicho conector se encuentra dentro de la campana. Introducir dentro de la campana el cable del motor remoto utilizando la abertura específica en la campana (en general cerca del agujero de escape de humos) y conectar entre sí los dos conectores. Para realizar la operación consultar los dibujos del manual de instrucciones de los motores remotos.
Las campanas sin motor (Art.*O*** ) deben instalarse y conectarse exclusivamente con la unidad extractora suministrada e indicada por el Fabricante con una potencia máxima de 640W.
En las campanas previstas para la instalación de un motor remoto, una vez que el técnico especializado finaliza la instalación, todos los cables, conectores y conexiones a tierra, del motor remoto, no deben ser accesibles al usuario. El acceso a los mismos debe ser posible exclusivamente para el instalador, mediante la extracción de los paneles fijados con tornillos.
INSTRUCCIONES DE MONTAJE
Atención: Antes de realizar la instalación se debe comprobar que los tornillos y tuercas incluidos sean apropiados para el tipo de pared donde se debe fijar la campana. Para la fijación de la campana eléctrica, debe utilizar los accesorios incluidos y seguir las instrucciones de la hoja en anexo.
INSTALACIÓN ELECTRICA
La instalación eléctrica debe ser hecha por personal especializado, respetando las normas y las leyes en vigor.
Verificar que la tensión corresponda con la indicada en la etiqueta plateada colocada en el interior de la campana eléctrica. Comprobar que el sistema eléctrico respete las normas de seguridad y prevención en vigor y que tenga el conducto de tierra eficaz. Tomar particular atención al cable de la alimentación de la campana eléctrica, verificando que el mismo no atraviese hoyos sin protección contra cortes. Para la conexión directa a la red, es necesario prever un dispositivo que asegure las desconexiones de la red, con una distancia de abertura de los contactos que permita la desconexión completa según las condiciones de la categoría de sobretensión III, en conformidad con las normas de instalación. El enchufe o el interruptor omnipolar deben ser accesibles al aparato instalado. Si el cable de alimentación está averiado, éste debe ser cambiado con un cable especial o bien por un conjunto que suministra el fabricante o su servicio de asistencia técnica. El cable a emplear debe ser de tipo HOSVV-F con sección mínima de 3 x 0,75mm².
El fabricante declina cualquier responsabilidad en el caso que no sean respetadas las normas de seguridad y prevención en vigor, necesarias para el funcionamiento seguro del sistema eléctrico.
COMANDOS
COMANDOS SOFT TOUCH
En la versión de comando soft touch existen cuatro botones de toque leve y un led con color variable conforme a la velocidad del motor: verde min. velocidad, rojo max. velocidad.
Un botón para prender y apagar la iluminación propia de la campana.
Un botón para prender y apagar el motor. Al prender el motor, arranca siempre en la 2ª velocidad.
Nota: Manteniendo presionada este botón por mas de 3 segundos, se activa una función para apagarse automáticamente al fin de 10 minutos de funcionamiento. El led parpadea velozmente.
Dos botones + y - para aumentar y reducir las velocidades del motor. Con la 4º velocidad del motor (intensa) el led parpadea velozmente y pasados 5 min se programa automáticamente la 2º velocidad.
Control remoto:
Las campanas con mando a distancia de serie ya están configuradas.
Es necesario realizar el aprendizaje en los mandos a distancia opcionales y/o en sustitución.
- Mantenga presionado el botón + en la campana (mientras está apagada) hasta que el LED comience a parpadear (botón de liberación)
- Cuando parpadee, presione la luz de encendido/apagado en el control remoto dentro de 1 minuto.

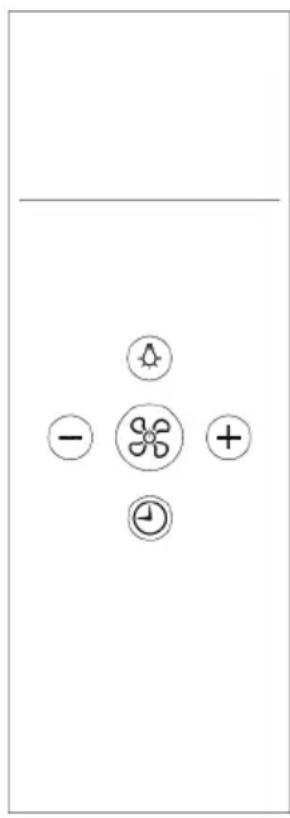

BOTON CONTROL REMOTO
Un botón para prender y apagar la iluminación propia de la campana.
Un botón para prender y apagar el motor. Al prender el motor, arranca siempre en la 2ª velocidad.
Dos botones + y - para aumentar y reducir las velocidades del motor. Con la 4º velocidad del motor (intensa) el led parpadea y pasados 5 min se programa automáticamente la 2º velocidad.
Un botón de TIMER para activar y desactivar automáticamente después de 10 minutos de funcionamiento.
Antes de efectuar cualquier intervención de limpieza y mantenimiento, corte la alimentación de la campana poniendo interruptor general en en posición D (OFF).
Sustitución de las bombillas
Foco de led: El foco de led debe ser cambiado exclusivamente por técnicos cualificados que empleen sólo repuestos originales.

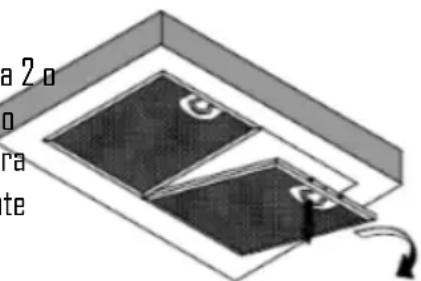

Limpieza de los filtros metálicos
Los filtros metálicos que acompañan la campana eléctrica deben ser lavados en cada 23 meses en función de la intensidad del uso, con agua caliente y detergente líquido no agresivo. Para remover los filtros jale el anillo y tire con cuidado hacia abajo para liberarár de la fijación. Después de ser lavodos, los filtros deben estar completamente secos y ser colocados correctamente.
Si la campana eléctrica es utilizada en modo filtrante con reciclaje interno, es necesario colocar filtros de carbón que posean carbón activo. El carbón activo que contienen los filtros, sirve para absorber los olores y los humos resultantes de la elaboración de los alimentos. Para remover y remplazar los filtros ver la fig.
Los filtros de carbón en poliéster no pueden ser reutilizados o lavados, tienen que ser sustituidos periódicamente (cada 4 meses si se usa la campana eléctrica en promedio de 2 horas por día). Los filtros saturados de grasa pueden ser causa de incendio. Conforme los modelos, los filtros de carbón pueden ser circulares o rectangulares.

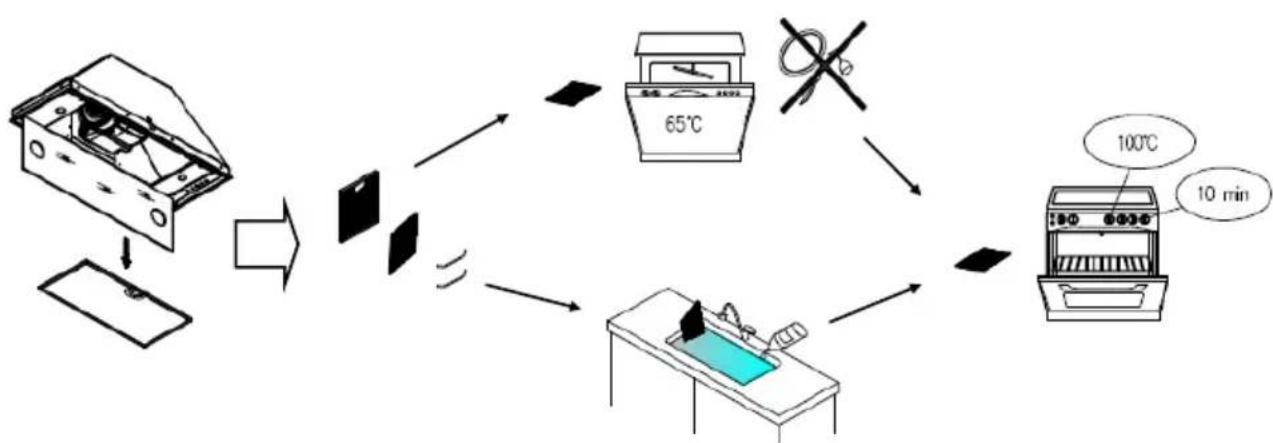

Los filtros de carbón LONG LIFE puede limpiarse y reactivarse. El filtro debe limpiarse en meses alternos si tiene un uso normal. La mejor manera de limpiar el filtro es en el lavavajillas a temperatura máxima y utilizando un detergente normal. El filtro deberá lavarse sin ningún otro objeto para evitar que se adhieran restos de comida que luego podrían provocar olores desagradables. Para reactivar el filtro de carbono, séquelo en el horno. Encienda la parte superior e inferior del horno y ponga una temperatura máxima de 100°C. Seque el filtro durante 10 minutos. Cuando el filtro se haya enfriado, vuelva a colocarlo en la campana. El filtro debe cambiarse cuando ya no es capaz de absorber de modo satisfactorio los olores de la cocción.
Limpieza de la campana eléctrica
La limpieza periódica de las superficies evita tener luego que quitar con esfuerzo los depósitos de incrustación de suciedad. Si la campana eléctrica es embarnizada o revestida en cobre, usar un paño suave con agua tibia y un detergente neutro. No se debe derramar cualquier líquido sobre la campana y no pueden ser usados productos granulosos y/o abrasivos. Si la campana eléctrica es de inox, usar productos y paños propios para el inox satinado (no abrasivos y/o corrosivo y sin cloro). No puede usar productos que rayen la superficie revestida en inox. Usar siempre paños limpios y siempre en el sentido del inox. No use disolventes químicos o derivados del petróleo, ni detergentes con cloro u otras sustancias que puedan tener efectos oxidantes o que puedan provocar manchas irreparables.
Condensación en la campana
Las placas de inducción o vitrocerámica calientan los alimentos de forma muy veloz generando el vapor de la cocción antes de que la superficie de vidrio o de acero de la campana se haya calentado. Esto forma condensación en la campana y en consecuencia el goteo. Otra causa de la condensación podría deberse a que el tubo de salida de los humos no tiene la medida que nosotros aconsejamos (consultar el párrafo INSTALACIÓN). El vapor que queda dentro de la campana durante el enfriamiento se condensa generando el goteo. Se aconseja encender la campana diez minutos antes de comenzar a cocinar y, una vez que se ha terminado, dejarla encendida hasta que todos los humos acumulados en el conducto hayan salido. Es también muy importante realizar con regularidad la limpieza de los filtros y si están deteriorados cambiarlos (véase LIMPIEZA DE LOS FILTROS METÁLICOS).
El fabricante no se responsabiliza por daños estéticos causados por la falta de atención a las indicaciones.
AIDA RC 60/80 - LINK


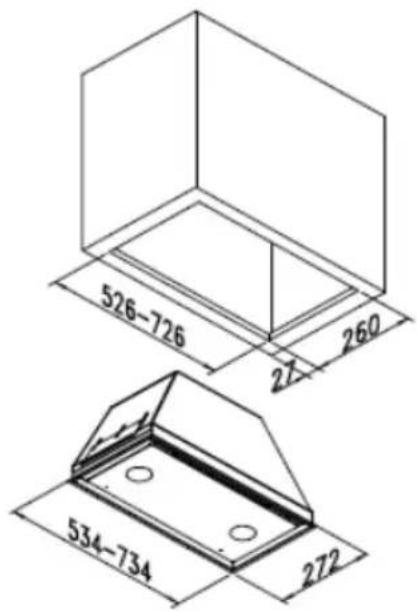

526-726 260 27 534-734 272AIDA 60 (10Kg)
AIDA 80 (11Kg)


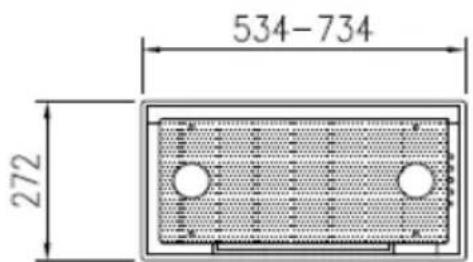

534-734 272


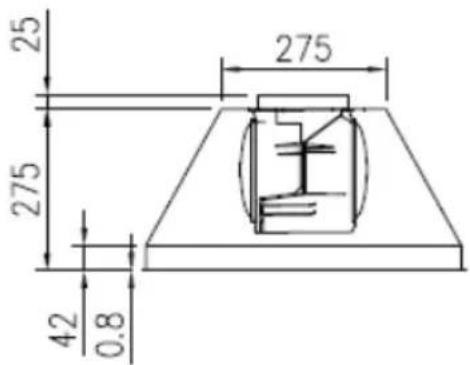

25 275 275 42 0.8


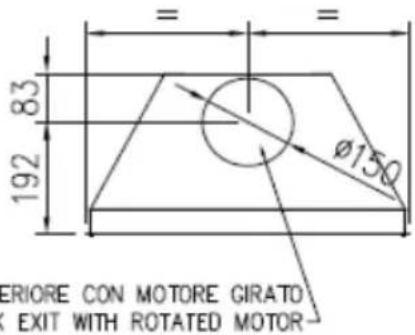

83 192 Ø150 ERIORE CON MOTORE GIRATO EXIT WITH ROTATED MOTOR
