MANUAL DE USUARIO MN704S IFM

CE

Manual de instrucciones original Detector de seguridad codificado por RFID

MN7xxS

ES

Índice de contenidos

1 Advertencia preliminar .... 3

1.1 Símbolos utilizados....3
1.2 Indicaciones de advertencia utilizadas....3

2 Indicaciones de seguridad....4

2.1 Requisitos técnicos de seguridad para la aplicación....5
2.2 Equipos radioeléctricos 6
2.3 Fallos en equipos electrónicos y equipamiento médico ......6

3 Componentes incluidos ....6
4 Uso previsto....6
5 Función....7

5.1 Zona límite y zona de accionamiento 7

6 Montaje....8
6.1 Direcciones de accionamiento....8
7 Conexión eléctrica 9
7.1 Conexión en serie 10
8 Programación ....12
9 Funcionamiento 13

9.1 Estado de conmutación de las salidas 13

9.1.1 El estado seguro....13
9.1.2 El estado conmutado....13
9.1.3 Cortocircuito / cortocircuito de cables....13

9.2 Clasificación de interfaces....13
9.2.1 Claves de identificación.... 13
9.3 Tiempos de reacción ....14
9.4 Indicación LED 15

9.4.1 Versión de 5 polos....15
9.4.2 Versión de 8 polos....16

10 Datos técnicos .... 17
11 Solución de fallos....19
12 Mantenimiento, reparaciones, eliminación .... 19
13 Homologaciones/normas....19

1 Advertencia preliminar

Este manual de instrucciones es parte integrante del equipo. Está dirigido a todo el personal técnico en conformidad con las directivas CEM, de Baja Tensión, de Máquinas y con los reglamentos de seguridad. El manual de instrucciones contiene indicaciones para el correcto uso de este producto. Lea este manual antes de utilizar el equipo para que pueda familiarizarse con las condiciones de utilización, la instalación y el funcionamiento. Respete las indicaciones de seguridad.

1.1 Símbolos utilizados

▶ Operación requerida

▷ Reacción, resultado
→ Referencia cruzada

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías.

Información

Indicaciones complementarias.

LED encendido en verde

LED encendido en rojo

LED encendido en naranja

LED encendido en verde, rojo o naranja

LED parpadea

LED apagado

1.2 Indicaciones de advertencia utilizadas

ADVERTENCIA

Advertencia de daños corporales graves. Puede existir peligro de muerte o de lesiones graves irreversibles.

2 Indicaciones de seguridad

• Respete las indicaciones de este manual de instrucciones.
• El uso indebido puede acarrear un funcionamiento erróneo del equipo. En consecuencia, se pueden causar daños materiales y/o personales durante el funcionamiento de la instalación. Por este motivo, deben respetarse todas las indicaciones de instalación y manejo del equipo descritas en este documento. Asimismo deben respetarse las indicaciones de seguridad para el funcionamiento en toda la instalación.
• Queda excluida toda responsabilidad y garantía en caso de incumplimiento de indicaciones o de normas, en particular por manipulaciones y/o modificaciones en el equipo.
• En caso de que el detector se vea dañado, no puede ser garantizada la función de seguridad.
• Los fallos causados por daños no pueden ser detectados por el detector.
• El equipo solo puede ser instalado, conectado y puesto en marcha por electricistas cualificados en técnicas de seguridad.
• Se deben observar las normas técnicas pertinentes en el ámbito de la aplicación correspondiente.
• Durante la instalación se deben cumplir los requisitos de la norma EN 60204.
• En caso de funcionamiento erróneo del equipo póngase en contacto con el fabricante. No está permitido realizar manipulaciones en el equipo.
• Antes de comenzar cualquier trabajo en el equipo, desconéctelo de la tensión externa. En caso necesario, desconectar también circuitos de carga con relé alimentados independientemente.
• Tras una instalación, operación de mantenimiento o reparación del sistema, se debe llevar a cabo una completa comprobación de funcionamiento.
• El equipo solo se puede utilizar en las condiciones ambientales especificadas (→ 10 Datos técnicos). En caso de condiciones ambientales especiales, consulte al fabricante.
• El equipo solamente puede ser utilizado según las indicaciones del capítulo "Uso previsto" (→ 4).

2.1 Requisitos técnicos de seguridad para la aplicación

Los requisitos técnicos de seguridad de cada aplicación deben coincidir con los requisitos establecidos en este manual.

ADVERTENCIA

Fallo de la función de seguridad

En caso de empleo fuera de las condiciones ambientales definidas, no es posible garantizar la función de seguridad del equipo.

▶ Utilización únicamente según las condiciones ambientales definidas ( → 10 Datos técnicos).

No está permitido emplear el detector cerca de fluidos químicos y biológicos (sólidos, líquidos o gaseosos), así como bajo radiación ionizante.

Las siguientes disposiciones deben ser respetadas:

▶ Utilizar el prensaestopa, el material de aislamiento y los hilos de conexión con un grado de protección adecuado.
▶ En caso de dispositivos de enclavamiento asociados a resguardos se debe observar la norma EN ISO 14119.
▶ Todos los circuitos de corriente de seguridad conectados externamente al sistema deben cumplir con el principio de corriente de reposo.
▶ No instalar ni poner en funcionamiento el equipo cerca de fuertes campos magnéticos.
▶ No utilizar el equipo como final de carrera.
▶ En caso de fallos en el interior del equipo que ocasionen la activación del estado definido como seguro, se deben tomar medidas para mantener dicho estado seguro mientras siga funcionando el conjunto del sistema de control.
▶ Proteger los detectores y actuadores frente a fuertes sacudidas y vibraciones. Observar las condiciones ambientales permitidas ( → 10 Datos técnicos).
▶ Revisión anual de funcionamiento (→ 12 Mantenimiento, reparaciones, eliminación).
▶ Los equipos dañados deben ser sustituidos.

2.2 Equipos radioeléctricos

En general, no está permitido utilizar el equipo cerca de gasolineras, depósitos de combustible, plantas químicas o en lugares donde se realicen trabajos con explosivos.

▶ No transportar ni almacenar gases inflamables, líquidos o materiales explosivos en la zona en la que se encuentra el equipo.

2.3 Fallos en equipos electrónicos y equipamiento médico

El uso de este equipo puede restringir la capacidad funcional de los aparatos electrónicos que no han sido apantallados correctamente.

▶ Desconecte el equipo si este se encuentra cerca de equipamiento médico.
▶ En caso de anomalías, póngase en contacto con el fabricante del equipo correspondiente.

3 Componentes incluidos

1 detector de seguridad codificado por RFID, 1 actuador codificado por RFID, 4 arandelas, 8 tapas de protección,
1 manual de instrucciones original, ref. 11559921.

En caso de que uno de los componentes citados falte o esté dañado, póngase en contacto con una de las sucursales de ifm.

4 Uso previsto

Los detectores de seguridad codificados por RFID detectan sin contacto los correspondientes actuadores (tags).

Niveles de codificación según EN ISO 14119:

Tipo de sensor	Comportamiento	Nivel de codificación
Codificado	Cada detector reconoce cada actuador de ese tipo.	bajo
Codificable	El detector puede ser programado para un actuador determinado.	bajo
Codificación única	El detector reconoce solo el correspondiente actuador codificado.	alto

Función de seguridad SF: el estado seguro (etapa de salida desactivada; valor lógico "0") se alcanza con una distancia al actuador superior o igual a la distancia de desconexión segura s_ar ( → 10 Datos técnicos).

▶ Observar las indicaciones de montaje ( → 6 Montaje).

El detector de seguridad codificado por RFID ha sido certificado por la TÜVSüd.

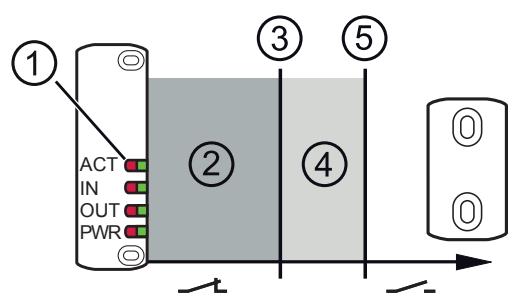

5 Función

① LED
② Zona de accionamiento
③ Distancia de conexión s_n (= 12 mm)
④ Zona límite
⑤ Distancia de desconexión segura s_ar (= 16 mm)

5.1 Zona límite y zona de accionamiento

Estados LED para la orientación del detector con el actuador

Estado		Descripción	LED
			PWR	OUT	IN*)	ACT
		Actuador fuera de la zona límite 4 Tensión nominal conectada> Entradas activas▷ Salidas desactivadas
		Actuador dentro de la zona de accionamiento 2▷ Salidas activadas
		El actuador abandona la zona de accionamiento 2 y se encuentra en la zona límite 4> Las salidas permanecen activas

El actuador se ha retirado del detector a una distancia superior o igual a la sar 5▷ Salidas desactivadas

[Y35K]

[B0Y5]

*) EI LED [IN] no se enciende en los MN700S y MN703S.

Curvas de aproximación de los detectores en www.ifm.com:

→ Fundamentos de montaje y funcionamiento

6 Montaje

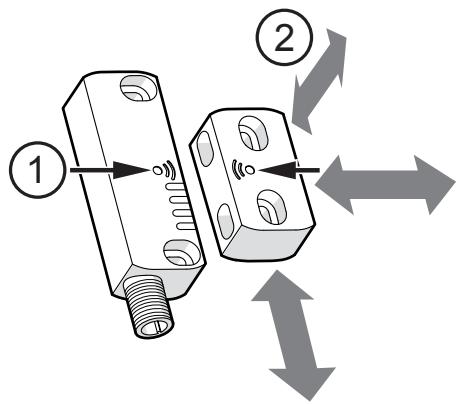

6.1 Direcciones de accionamiento

El detector reconoce el actuador en tres direcciones diferentes ②.

▶ Durante el montaje, las marcas centrales del detector y del actuador deben estar alineadas ① de forma paralela.

① Marcas de referencia (marca central)
② Dirección de accionamiento

El actuador no debe tocar el detector durante el funcionamiento.

No utilizar como final de carrera.

• No ejercer grandes fuerzas mecánicas para el ajuste del equipo.
• El montaje solamente debe realizarse sobre una superficie plana, para evitar daños o un cambio en el alcance.

En caso de utilizar varios detectores, se debe mantener una distancia mínima de 50 mm en cada dirección.

▶ Fijar el detector y actuador con dos tornillos (M4, > 18 mm) respectivamente (par de apriete 0,8...2 Nm).

No está permitida una fijación con menos de dos tornillos. Según la EN ISO 14119, el actuador debe ser montado de forma inseparable.

Para la fijación son idóneos tornillos de seguridad de un solo sentido, remaches o elementos similares.

Tras el montaje, colocar las tapas de protección incluidas para dificultar el acceso a los tornillos o a los remaches.

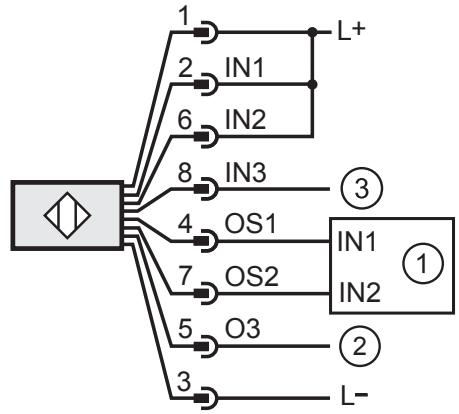

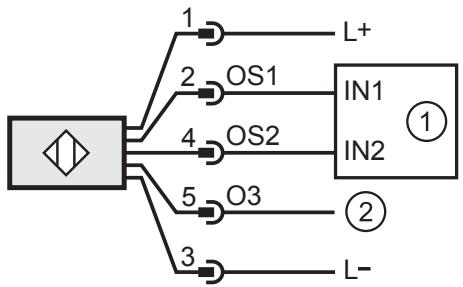

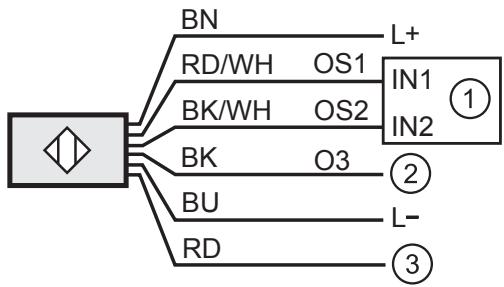

7 Conexión eléctrica

La tensión de alimentación no debe sobrepasar, en el caso de un solo fallo, el valor máximo de 60 V DC. (Esto requiere, entre otras cosas, la separación segura del suministro de corriente y del transformador MBTS / MBTP.)

▶ Se debe desconectar la tensión de alimentación. En caso necesario, desconectar también circuitos de carga con relé alimentados independientemente.

Cable	Conector
BK: negro RD: rojoBN: marrón VT: violetaBU: azul WH: blanco
Cable PVC, 5 x 0,5 mm2	Conector M12, 5-polos
Cable PVC, 8 x 0,34 mm2	Conector M12, 8-polos

① Unidad lógica de seguridad
② Controlador lógico programable (PLC)
③ Entrada de programación (MN702S, MN705S)

La longitud máxima permitida del cable es de 50 m.

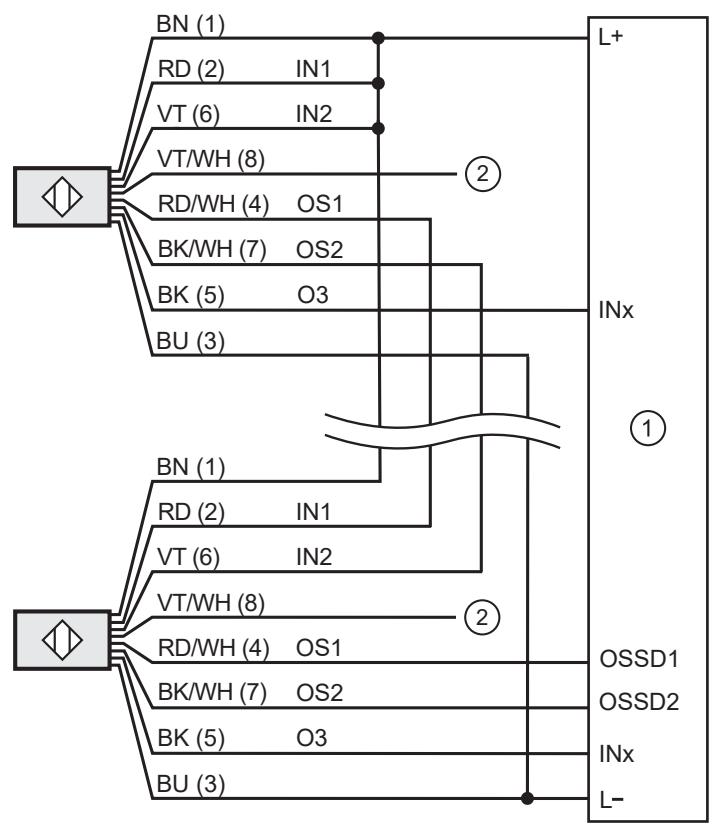

7.1 Conexión en serie

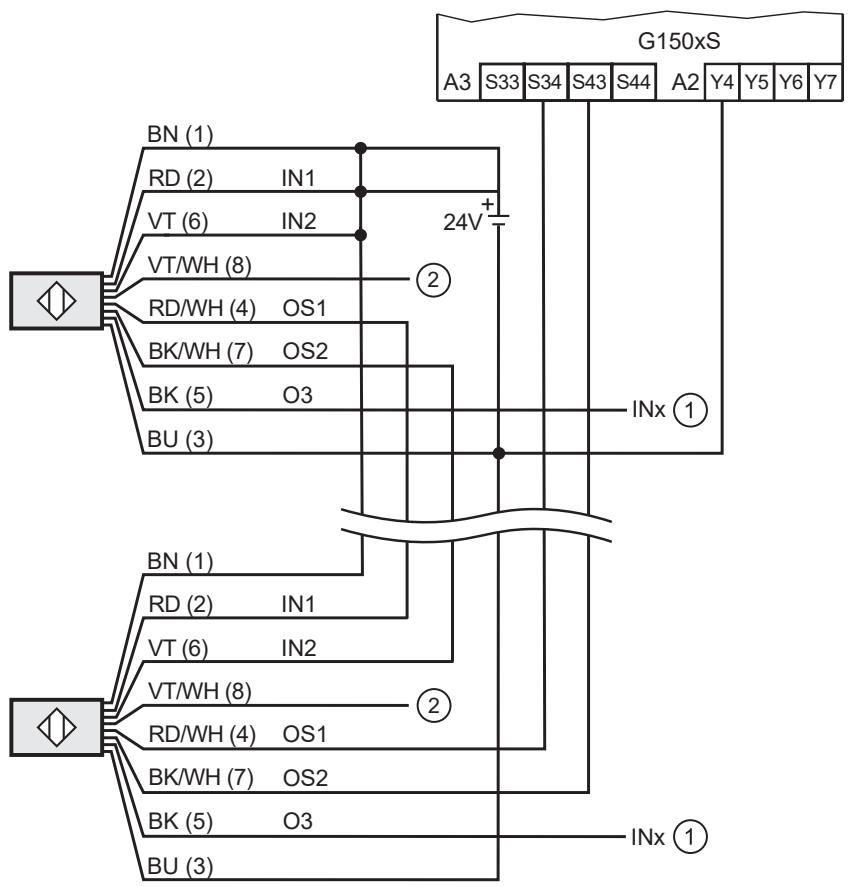

General

G150xS

① PLC externo
② Entrada de programación para detectores codificables

Conectar máximo 32 detectores en serie.

8 Programación

La versión programable del detector está equipada con una entrada especial de programación (IN3) que detecta el código almacenado en un nuevo actuador.

El proceso de programación se puede repetir tantas veces como se desee. ▶ Tras la correcta programación, el equipo detecta exclusivamente el código del actuador programado por última vez.

El detector solamente puede ser programado por personal cualificado.

LED				Estado	Descripción
PWR	OUT	IN	ACT
				Proceso de encendido	▶ Conectar el detector a la tensión nominal.> El equipo lleva a cabo tests internos.
				Funcionamiento	Esperando la señal de entrada.
				Funcionamiento	Señales de entrada disponibles. ▷ Esperando el actuador.
				Programación	▶ Activar la entrada de programación IN3 aplicando la tensión nominal (> 3 s). ▷ Esperando el actuador.
				Programación	▶ Posicionar el nuevo actuador al lado del detector. ▷ El nuevo código ha sido almacenado correctamente.
				Programación	▶ Desactivar la entrada de programación IN3.> Programación concluida.
				Proceso de encendido	Reinicio automático> El equipo lleva a cabo tests internos.

LED verde

LED rojo

LED naranja

LED parpadea

LED verde, rojo o naranja

LED apagado

Tras la correcta programación, comprobar la detección del nuevo actuador y el funcionamiento del detector.

9 Funcionamiento

9.1 Estado de conmutación de las salidas

9.1.1 El estado seguro

El estado seguro es el estado desconectado (estado sin corriente: valor lógico "0") de al menos una de las salidas OS1 o OS2 (OSSD).

Si una de las salidas OS1 o OS2 está desconectada, la unidad lógica de seguridad conectada debe llevar al conjunto del sistema al estado definido como seguro.

9.1.2 El estado conmutado

Si el actuador codificado se encuentra en la zona de accionamiento y no hay error del detector, las dos salidas OS1 y OS2 (OSSD) se activan (valor lógico "1").

9.1.3 Cortocircuito / cortocircuito de cables

• El detector de seguridad detecta los cortocircuitos de los cables entre ambas salidas (OS1 y OS2) y ocasiona la desconexión de las salidas (OSSD). Las salidas OS1 y OS2 permanecen desconectadas hasta que se soluciona el fallo y se haya realizado un reseteo de la tensión.
• Un cortocircuito de cables entre una de las dos salidas (OS1 o OS2) y la tensión de alimentación ocasiona la desconexión de la otra salida (OS2 o OS1).

9.2 Clasificación de interfaces

La interfaz cumple con la Interface tipo C clase 2 en conformidad con el documento de posición de la ZVEI CB24I Ed. 2.0.

9.2.1 Claves de identificación

	Tipo de interfaz		Tipo de interfaz adecuado
Fuente:	C1	Receptor:	C1

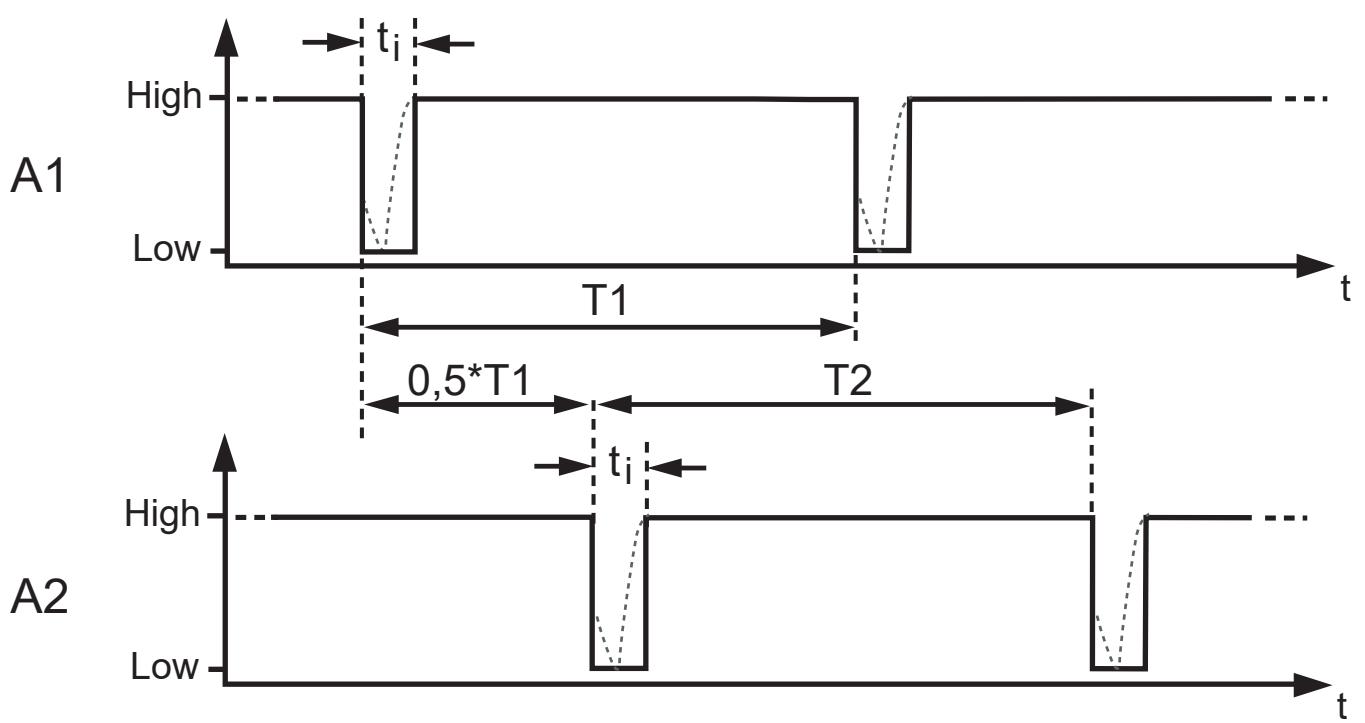

9.3 Tiempos de reacción

Simultaneidad de la activación y desconexión de las salidas tras demanda de seguridad	< 10 μs
Duración del impulso de prueba ti en A1 y A2	< 300 μs
Intervalo del impulso de prueba T1 en A1	~ 500 ms
Intervalo del impulso de prueba T2 en A2	~ 500 ms

9.4 Indicación LED

9.4.1 Versión de 5 polos

LED				Estado	Descripción
[YC02]			[W5C0]	Apagado	Equipo apagado.
	[8ZZD]	[DA4Y]	[2T22]	Proceso de encendido	Tests internos durante el encendido.
				Funcionamiento	Actuador fuera de la zona de activación segura Salida O3 desactivada.
[WADR]			[DSYY]	Funcionamiento	Salidas de seguridad activas Actuador en la zona segura Salida O3 activa
		[6TOK]		Funcionamiento	Actuador en la zona límite Salida O3 activa▶ Llevar el actuador a la zona segura.
	[WY05]			Error	Error en las salidas. Comprobar si se han producido cortocircuitos. ▶ Reiniciar el equipo.
	[06K3]	[07CK]		Error	▶ Reiniciar el equipo. ▶ Sustituir el equipo si el fallo vuelve a producirse.

LED verde

LED rojo

LED naranja

LED parpadea

LED verde, rojo o naranja

LED apagado

9.4.2 Versión de 8 polos

LED				Estado	Descripción
[02CK]		[KSYT]
[14HCA]	[1408K]		[4AX8]	Apagado	Equipo apagado.
	[TSTY]	[14AHD]	[28WW]	Proceso de encendido	Tests internos durante el encendido.
	[HZZD]			Funcionamiento	• Entradas inactivas• Salidas de seguridad desactivadas
[W80Y]				Funcionamiento	• Entradas inactivas• Actuador fuera de la zona de activación segura• Salidas de seguridad y salida O3 desactivadas
[5X50]		[2Y3K]	[22Y4]	Funcionamiento	Entradas activas
[38SH]		[8TOX]		Funcionamiento	Error en las entradas. ▶ Controlar la activación de las señales de entrada y la conexión de las entradas.
	[25K0]		[AZT0]	Funcionamiento	• Actuador en la zona segura• Salida O3 activa
	[ASH6]	[28SA]	[CG37]	Funcionamiento	• Actuador en la zona límite• Salida O3 activa ▶ Llevar el actuador a la zona segura.
	[7050]			Funcionamiento	• Entradas activas• Actuador en la zona segura• Salidas de seguridad activas
	[026Y]	[YAAX]		Error	Error en las salidas. ▶ Comprobar si se han producido cortocircuitos. ▶ Reiniciar el equipo.
[CZW7]		[H0D3]	[6350]	Error	▶ Reiniciar el equipo. ▶ Sustituir el equipo si el fallo vuelve a producirse.

LED verde

LED rojo

LED naranja

LED parpadea

LED verde, rojo o naranja

LED apagado

10 Datos técnicos

Datos eléctricos
Alimentación	DC PNP
Tensión de alimentación	20,4...26,4 V DC
Tensión nominal de aislamiento	32 V DC
Consumo de corriente	< 50 mA
Clase de protección	III
Protección contra inversión de polaridad	no
Categoría de utilización	DC12
Corriente operativa	40...700 mA
Corriente sin carga	30 mA
Salidas
Caída de tensión	1,5 V
Corriente residual	0,5 mA
Corriente máxima	50 mA
Protección contra cortocircuitos	sí
Resistente a sobrecargas	sí
Frecuencia de conmutación	1 Hz
Carga capacitiva máx. CL_max	200 nF
Zona de detección
Alcance sn (con actuador codificado)	12 mm
Distancia de desconexión segura sar	16 mm
Precisión / variaciones
Histéresis	≤ 20 % Sn
Repetibilidad	≤ 10 % Sn
Tiempos de reacción
Tiempo de retardo a la disponibilidad	1,5 s
Tiempo de reacción tras demanda de seguridad (tiempo de reacción de las salidas de estado sólido tras retirar el actuador > s_ar)	< 160 ms
Tiempo de reacción ante la aproximación a la zona de acciona- miento (tiempo de accionamiento)	< 600 ms
Tiempo de riesgo (tiempo de reacción a errores)	< 10 ms
Condiciones ambientales
Lugar de utilización (según EN 60654-1)	Clase C
Temperatura ambiente para vida útil ≤ 87600 h para vida útil ≤ 175200 h	-25...70 °C 10...40 °C
Humedad relativa del aire máxima permitida picos permanente	5...95 % 5...70 %
Presión atmosférica	80...106 kPa
Altura sobre el nivel del mar	< 2000 m
Radiación ionizante	no permitida
Pulverización de sal	no
Grado de protección (tendido de cable protegido)	IP 67 / IP 69K
Grado de contaminación	3
Homologaciones / pruebas
CEM	IEC 60947-5-2
Resistencia a choques (EN 60068-2-27)	30 g (11 ms)
Resistencia a vibraciones (IEC 60068-2-6)	10 g (10...55 Hz)
Parámetros de seguridad
EN ISO 13849-1	Categoría: 4 PL: e
IEC 61508	SIL 3
Vida útil TM (Mission Time)	≤ 175200 h (20 años)
Fiabilidad relativa a la seguridad PFH	1,5E-09
Datos mecánicos
Tipo de montaje	montaje no enrasado
Materiales de la carcasa	PA
Par de apriete	0,8...2 Nm

11 Solución de fallos

Indicación LED → 9.3

Problema	Causa posible	Solución de fallos
LED sin función	No hay suministro de tensión	Conectar tensión
LED [OUT] parpadea en rojo	Cortocircuito a masa, salida o suministro de corriente	Reiniciar el equipo
LED [PWR] encendido en rojo	Error interno	Reiniciar el equipo
El equipo no conmuta / Solo conmuta una salida	Se ha producido un fallo, p. ej. cortocircuito de hilos / cortocircuito	• Reparar cortocircuito• Controlar el cable• Controlar el sistema de control• Reiniciar la instalación• En caso necesario, sustituir el equipo

12 Mantenimiento, reparaciones, eliminación

El funcionamiento del equipo debe ser revisado como mínimo una vez al año de forma automática o manual. El funcionamiento puede ser comprobado retirando el actuador ( > s_ar ) ( → 5 Función).

El equipo solo puede ser reparado por el fabricante. Elimine el equipo tras su uso respetando el medio ambiente y según la normativa nacional vigente.

13 Homologaciones/normas

En cuanto a las homologaciones y normas está disponible la siguiente información:

• Normas de verificación y otras disposiciones: documentación.ifm.com
• Declaración de conformidad de la UE y homologaciones: documentación.ifm.com
• Información importante sobre la homologación: Hoja de instrucciones del equipo

Más información en www.ifm.com
