Tipo de producto	Pistola de engrase inalámbrica
Marca	Milwaukee
Modelo	M18 264621CT (2646-20)
Tensión	18 V CC
Tipo de batería	M18™
Tipo de cargador	M18™
Presión de funcionamiento	690 bar (10 000 psi)
Caudal (baja velocidad)	104 ml/min
Caudal (alta velocidad)	294 ml/min
Capacidad del cilindro	473 ml (16 oz) / cartucho 429 ml (14,5 oz)
Presión nominal de la manguera	690 bar (10 000 psi)
Temperatura de funcionamiento	-18°C a 50°C (0°F a 125°F)
Iluminación LED	Sí, con botón dedicado y apagado automático después de 10 min
Control de velocidad	2 velocidades: 1 = caudal lento/alta presión, 2 = caudal rápido/baja presión
Contador de golpes	Ajustable de 1 a 50 golpes, puesta a cero automática
Indicador de carga de batería	Sí, se enciende 2-3 segundos al activarse
Tipo de grasa	Cartucho o a granel
Material del barril	Acero o transparente (suministrado)
Seguridad	Bloqueo del gatillo, protección ocular ANSI Z87.1 requerida
Mantenimiento	Limpieza de las aberturas de ventilación, inspección regular, reparación por centro autorizado
Garantía	Según las disposiciones de MILWAUKEE (ver manual)

Preguntas frecuentes - M18 264621CT MILWAUKEE

¿Qué batería usar con la pistola de engrase M18 264621CT?

Utilice exclusivamente baterías de la serie M18™ de Milwaukee, compatibles con el cargador M18™. No use otros tipos de baterías.

¿Cómo cargar un cartucho de grasa?

Retire la batería, tira de la varilla hacia atrás y bloquéala en la ranura. Desenrosque el cilindro, retire la tapa del cartucho, inserte el cartucho (abra primero el lado de entrada) en el cilindro, retire el sello, vuelva a enroscar el cilindro, luego suelte la varilla y presione. Después, cebe la pistola.

¿Cómo cebar la pistola de engrase?

Inserte la batería compacta, presione la válvula de cebado hasta que todo el aire salga, sostenga la manguera por el reductor de tensión y apunte lejos de su cuerpo, luego presione el gatillo durante 10 a 20 segundos. Si la grasa no sale, repita la operación.

¿Qué hacer si la grasa no sale a pesar del cebado?

Verifique que el cilindro no esté vacío. Si hay bolsas de aire, vuelva a cebar. Si el problema persiste, puede haber contaminación: retire la manguera, accione el gatillo 4 segundos para expulsar los residuos, luego vuelva a conectar la manguera. Si es necesario, desmonte la tuerca debajo de la manguera y limpie.

¿Cómo ajustar el contador de golpes?

Gire el dial del contador: a ON para un caudal continuo, o elija un número entre 1 y 50 para distribuir una cantidad específica de grasa (un golpe por carrera del pistón). El contador se pone a cero cada vez que se acciona el gatillo.

¿Cuál es la presión máxima de funcionamiento?

La presión de funcionamiento es de 690 bar (10 000 psi). Utilice solo accesorios que soporten al menos esta presión.

¿Cómo limpiar la pistola de engrase?

Limpie las aberturas de ventilación con un paño húmedo y jabón suave. No sumerja la herramienta. Evite solventes inflamables. Inspeccione regularmente las piezas móviles y haga revisar por un centro autorizado si es necesario.

¿Cuáles son las instrucciones de seguridad importantes?

Use siempre protección ocular certificada ANSI Z87.1 y guantes. No use en atmósfera explosiva. Bloquee el gatillo o retire la batería al cambiar accesorios. La grasa puede ser inflamable: manténgala alejada de llamas.

¿La pistola puede usar grasa a granel?

Sí, dos métodos: carga por succión (sumerja el cilindro en la grasa a granel y tire de la varilla) o carga por bomba (use un acoplador de baja presión adecuado, máximo 690 bar).

¿Dónde encontrar piezas de repuesto o reparar la herramienta?

Para reparaciones, contacte un centro de servicio MILWAUKEE autorizado. La lista de centros está disponible en el sitio www.milwaukeetool.com o llamando al 1-800-SAWDUST. Use solo piezas originales.

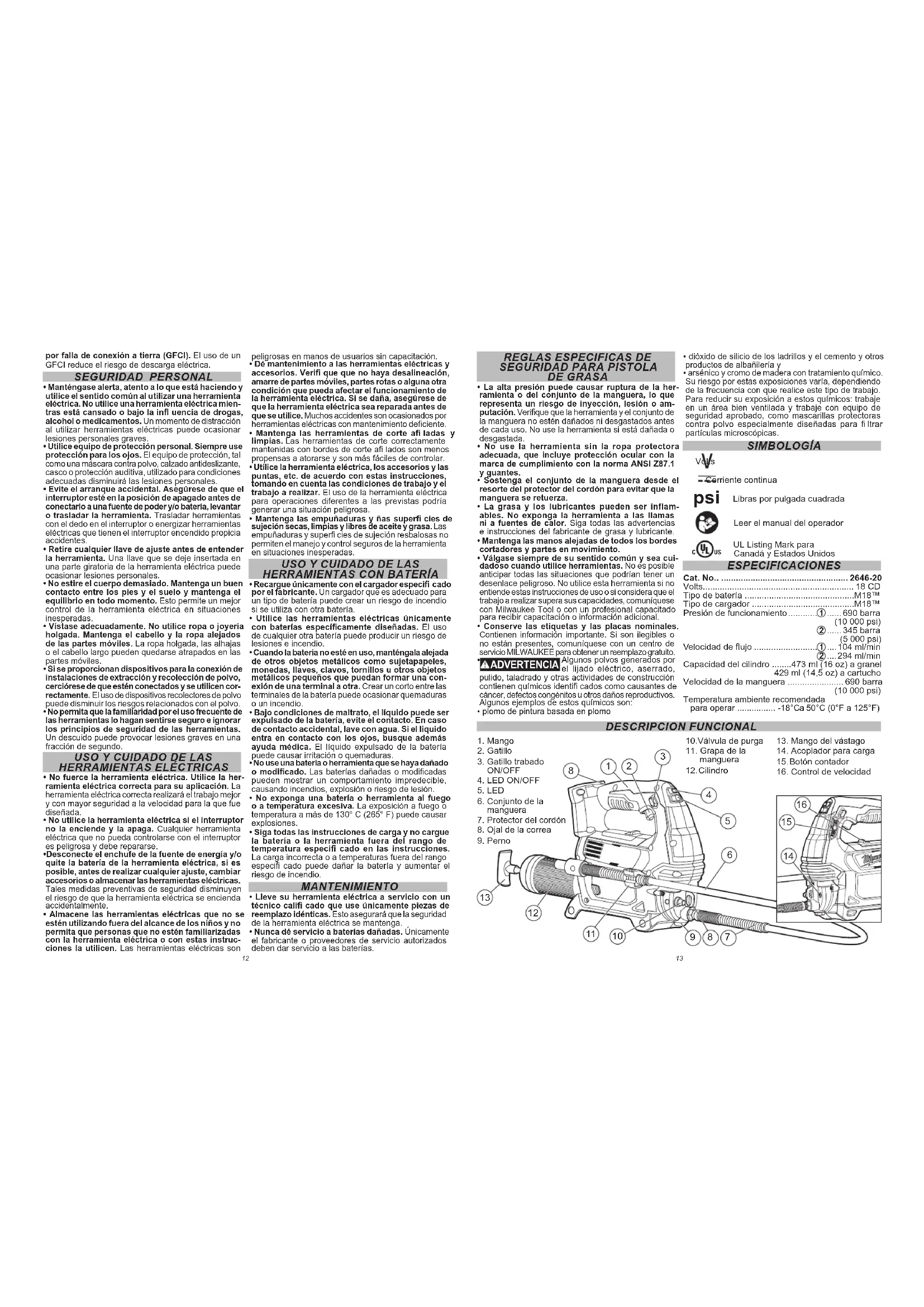

MANUAL DE USUARIO M18 264621CT MILWAUKEE

réinsérer tel que montré.

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especifici caciones con esta herramienta eléctrica. Si no sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término "herramienta eléctrica" en todas las advertencias incluidas más abajo se refi ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (Inalámbrica).

SEGURIDAD EN EL ÁREA DE TRABAJO

- Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras son propicias para los accidentes.

- No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.

- Mantenga a los niños y a los espectadores alejados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

- Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modifi que el enchufe de ninguna manera. No utilice adaptadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes correspondientes sin modifi car reducirán el riesgo de descarga eléctrica.

- Evite el contacto corporal con superfi cies aterrizadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.

- No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

- No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el acelte, los bordes afilados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

- Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica. - Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

- Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la infl uencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

- Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones personales.

- Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el Interruptor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

- Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.

- No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

- Vístase adecuadamente. No utilice ropa o joyeria holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

- Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerclórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.

- No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

- No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

- No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

- Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

- Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas Instrucciones la utilicen. Las herramientas eléctricas son

peiligrosas en manos de usuarios sin capacitación. • De mantenimiento a las herramientas eléctricas y accesorios. Verifi que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por herramientas eléctricas con mantenimiento deficiente.

- Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte afi lados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.

- Mantenga las empuñaduras y ñas superfi cies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y superfi cies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS HERRAMIENTAS CON BATERÍA

- Recargue únicamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

- Utilice las herramientas eléctricas únicamente con baterías específicamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.

- Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

- Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

- No use una batería o herramienta que se haya dañado o modificado. Las baterías dañadas o modificadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.

- No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede causar explosiones.

- Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

- Lleve su herramienta eléctrica a servicio con un técnico califi cado que use únicamente piezas de reemplazo Idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.

- Nunca de servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURIDAD PARA PISTOLA DE GRASA

- La alta presión puede causar ruptura de la herramienta o del conjunto de la manguera, lo que representa un riesgo de inyección, lesión o amputación. Verifique que la herramienta y el conjunto de la manguera no estén dañados ni desgastados antes de cada uso. No use la herramienta si está dañada o desgastada.

- No use la herramienta sin la ropa protectora adecuada, que incluye protección ocular con la marca de cumplimiento con la norma ANSI Z87.1 y guantes.

- Sostenga el conjunto de la manguera desde el resorte del protector del cordón para evitar que la manguera se retuerza.

- La grasa y los lubricantes pueden ser inflamables. No exponga la herramienta a las llamas ni a fuentes de calor. Siga todas las advertencias e instrucciones del fabricante de grasa y lubricante.

- Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

- Válgase siempre de su sentido común y sea culdadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

- Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

▲ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identifi cados como causantes de cáncer, defectos congénitos u otros daños reproductivos. Algunos ejemplos de estos químicos son:

- plomo de pintura basada en plomo

- dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varla, dependiendo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para filtrar partículas microscópicas.

SIMBOLOGÍA

-Corriente continua

Libras por pulgada cuadrada

Leer el manual del operador

UL Listing Mark para Canadá y Estados Unidos

ESPECIFICACIONES

Cat. No.	2646-20
Volts	18 CD
Tipo de batería	M18TM
Tipo de cargador	M18TM
Presión de funcionamiento	1 690 barra(10 000 mm)

	(10 000 psi)
2	345 barra
	(5 000 psi)
elocidad de flujo	1....104 ml/min
	2....294 ml/min

Capacidad del cilindro .....473 ml (16 oz) a granel 429 ml (14,5 oz) a cartucho

Velocidad de la manguera .....690 barra (10 000 psi)

Temperatura ambiente recomendada para operar ...... -18°Ca 50°C (0°F a 125°F)

1. Mango 2. Gatillo 3. Gatillo trabado ON/OFF 4. LED ON/OFF 5. LED 6. Conjunto de la manguera 7. Protector del cordón 8. Ojal de la correa 9. Perno 10. Válvula de purga 11. Grapa de la manguera 12. Cilindro 13. Mango del vástago 14. Acoplador para carga 15. Botón contador 16. Control de velocidad

13

ENSAMBLAJE

ADVERTENCIA Recargue la batería sólo con el cargador especificado para ella. Para instrucciones específi cas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la herramienta

Para retirar la batería, presione los bolones de liberación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA Bloquee siempre el gatillo o retire la bateria cada vez que la herramienta no esté en uso.

Para introducir la batería, deslicela en el cuerpo de la herramienta. Asegúrese de que quede bien fi rme en su posición.

ADVERTENCIA Utilice únicamente accesorios específi camente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Cómo instalar el cilindro transparente

(Cat. de accesorios No. 49-16-2646)

Se ofrece un cilindro transparente de grasa para reemplazar al cilindro de acero provisto.

1. Para instalar el cilindro transparente, desenrosque y quite el cilindro de acero de grasa de la herramienta.

2. Desenrosque la tapa con vástago de la parte trasera del cilindro de acero.

3. Extralga el tornillo espaciador con un destornillador phillips y saque el espaciador de plástico presionando las dos ranuras de retención y tirando de la herramienta.

4. Enrosque la tapa trasera con vástago en el cilindro transparente.

5. Enrosque el cilindro transparente en la herramienta.

OPERACIÓN

ADVERTENCIA Para reducir el riesgo de lesiones, extraiga siempre la bateria antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios específi camente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Con el fin de minimizar el riesgo de lesiones siempre utilice la protección de ojos adecuada indicada para cumplir con lo dispuesto en la norma ANSI Z87.1.

Indicador de carga

Para determinar la cantidad de carga que queda en la batería, pulse el gatillo. El indicador de carga se encenderá durante 2-3 segundos.

Para indicar el final de la carga, una luz en el indicador de carga se encenderá durante 2-3 segundos.

Instalación del conector/acoplador

Enrosque el acoplador adecuado al extremo del conjunto de la manguera. Use sólo accesorios preparados para barra de 690 (10 000 psi) como mínimo.

PRECAUCIÓN Para evitar la contaminación en la pistola de grasa, asegúrese siempre de que el cilindro (por dentro y por fuera) y las superfi cies de contacto con él estén limpias, sir polvo ni escombros. Los escombros pueden introducirse en la pistola de grasa y obstruir la válvula.

Carga de cartucho de grasa

1. Retire la bateria

2. Tire la varilla hacia atrás y presiónela en forma lateral hasta que se introduzca en la ranura de retención. Cerciórese de que la varilla esté trasladada totalmente a la ranura, o puede parte posterior de resorte.

3. Desenrosque y retire el cilindro.

4. Retire la tapa del carlucho

5. Inserte el cartucho.

abra entrar lateral

primero en el cil-

primero, en el cíndro

Indu. 6. Retiro la junta de

1. Retire la junta del

cartucho

1. Enrosque el cilindro

en la pistola de grasa.

1. Suelte la varilla de la

2. Cucho la varilla de la ranura de relación y

ranura de retención y presione hasta que se

presione hasta que se introduzes completa

introduzca completa- mente dentro del cilindro

mente dentro del clindro 0. Gabe la pistale de gro

1. Cebe la pistola de grasa como se indica en "Cobado de la pistola de grasa".

Carga de grasa a granel

La grasa a granel se puede cargar de dos maneras, usando el cilindro para una carga por succión o usando una bomba para una carga de grasa a través de un acoplador.

Carga por succión

1. Retire la batería

2. Desenprosque y retire el cilindro

3. Coloque el extremo abierto del cilindro debajo de

la superfi cie de la grasa a granel.

1. Tire la varilla hacia atrás y presiónela en forma

lateral hasta que se introduzca en la ranura de retención.

1. Retire el cilindro de la grasa a granel.

2. Limpie el exceso de grasa de la parte externa del

cilindro y enprosquelo en la pistola de grasa

1. Suelte la varilla de la ranura de retención y pre-

2. Duete la vanilla de la furada de retención y presiónela hasta que se introduzca completamente

dentro del cilindro

1. Cebe la pistola de grasa como se indica en

"Cebado de la pistola de grasa",

ADVERTENCIA Para reducir el riesgo de lesiones, use sólo conectores para carga de baja presión. Los conectores para carga de alta presión pueden ocasionar un exceso de presión.

Carga por bomba

1. Retire la batería

2. Tire la varilla hacia atrás y aire el mango del vást-

3. Fire la vanilla hacia atrás y gire el mango del vastage para que se trabo en el computer. Fuelte la ya

ago para que se trabe en el pericutor. Suelte la va- villa o el pericutor. NO cierza crepión sobre la vanilla

mila o el percutor. NO ejerza presión sobre la vanilla para que se introduzan en la resura de relación

para que se introduzca en la rundia de retención.

1. Introduzca el conector para carga dentro del acoplador para carga de la pintela de agua

plador para carga de la pistola de grasa. Para evitar daños en la pistola

PRECAUCION para evitar danos en la pistola de grasa y la bomba, el conector para carga DEBE ser compatible con el acoplador. Use sólo accesorios preparados para barra de 690 (10 000 psi) como mínimo.

1. Active la bomba para carga hasta que la varilla haya

salido del cilindro aproximadamente 200 mm (8").

1. Gire el mango del vástago para liberar el percutor.

Presione el vástago hasta que esté completa-

1. Cebe la pistola de grasa como se indica en "Cebado de la pistola de grasa".

Cebado de la pistola de grasa

1. Introduzca la batería

2. Presione la válvula de cebado hasta extraer todo el aire.

3. Sostenga el conjunto de la manguera desde el resorte del protector del cordón y apunte lejos de su cuerpo.

4. Pulse el gatillo durante 10-20 segundos.

5. Si la grasa no aparece, repita desde el paso 2. NOTA: Esta herramienta ha sido evaluada conforme a las normas de fábrica, el resultado es una pequeña cantidad de grasa en el conjunto del acoplador, de la manguera y del cuerpo de la bomba. Antes de utilizar esta herramienta, se recomienda que la limpie con la marca de grasa que usará.

LED

Para encender o apagar la luz LED, pulse el botón LED o el gatillo. La luz LED se apagará automáticamente a los 10 minutos del último uso.

Botón contador

El botón contador puede ajustarse para limitar la cantidad de grasa que se dosifi ca. Coloque el botón en ON para dosifi car la grasa mientras se pulsa el gatillo. Ajuste el botón de "1" a "50" para dosifi car la grasa por un número específi co de emboladas. NOTA: El contador vuelve a cero cada vez que se pulsa el gatillo. Si se ajusta el contador para 10 emboladas, pero sólo se lo pulsa 6, la próxima vez que se vuelva a pulsar el gatillo, comenzará de cero.

Control de velocidad

Pulse el interruptor de control de velocidad hasta que muestre "1" para velocidad baja (velocidad de fl ujo baja, presión alta). Pulse el interruptor de control de velocidad hasta que muestre "2" para velocidad alta (velocidad de fl ujo alta, presión baja).

Localice Averías

Si no puede tirar el vástago hacia atrás	Presione el purgador para liberar presión
Si no puede tirar el vástago hacia delante	Gfrolo 90° para desengancharlo del percutor
Si no sale grasa cuando el gatillo está presionado	El cilindro está vacío, agregue grasa
	Bolsas de aire en el cilindro, cebe la pistola de grasa
	Si hubiera contaminación en el cilindro de grasa, consulte la sección "Cómo eliminar la contaminación"
La pistola de grasa deja de bombear después de una/ varias pulsaciones de la bomba	Cerciórese de que el botón contador está en ON

Cómo eliminar la contaminación

Si el motor funciona cuando se acciona el gatillo, pero no se escucha el sonido de bombeo y la grasa no se surte, es posible que la pistola de grasa esté contaminada. Asegúrese siempre de que el cilindro (por dentro y por fuera) y las superfí cies en contacto con él estén limpias de suciedad, polvo y escombros. Los escombros pueden introducirse en la pistola de grasa y obstruir la válvula.

Para eliminar la contaminación, haga lo siguiente:

1. Verifi que que la herramienta esté correctamente cebada y que tenga sufi ciente grasa en el cilindro. Si el problema continúa...

2. Extraiga e conjunto de la manquera

3. Apriete el gatillo y manténgalo así por hasta 45 segundos. Si la grasa comienza a ser bombeada, la herramienta se habrá limpiado de los escombros. Vuelva a adosar el conjunto de la manguera y comience a usar la herramienta.

Si el problema continúa.

1. Extraiga el perno de abajo del conjunto de la manguera.

2. Apriete el gatillo durante 15 segundos para elimi- par la contaminación

3. Si se expulsa un resorte o esfera, limpie todo y reinserte, según se ilustra.

4. Vuelva a colocar el per- no y ajuste bien.

5. Apriete el gatillo por 30 segundos.

6. Vuelva a adosar el conjunto de la manguera y comience a usar la herr

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modifi caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envie su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envie su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la baterla y de la herramienta. Si aun así la herramienta no trabaja correctamente, regrésela, con el cargador y la baterla, a un centro de servicio MILWAUKEE.

ADVERTENCIA Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos fl uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventillas. Mantenga los herramienta, limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpladores son dañihos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina, thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amonlaco y detergentes caseros que tengan amonla. Nunca usa solventes infl amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados, enviela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA Utilice sólo los accesorios especifi camente recomenda

dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeeetool.com o póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 [phone] o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. YCANADA

Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódicos de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida de una parte, incluyendo sin limilar a mandrios, capillos, cables, zapetas de la sierra, abrazaderas de la hoja, anillos en O. sellos, protectores, hojas de desatormilladores, pistones, herajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubro clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámtricas, generadores de energía portátil de pasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12 ^TM , producto recondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos.

El período de garantía para los radios para otra, puesto de energía M12 ^™ , tuente de poder M18 ^™ , ventiladores para obra y carrellas de trabajo inducidos que se incluy la fecha de suje unión del periodo de garantía permita M18 FUEL ^™ - 1° lavado de alto torque con d en empufadura, cables de limpieza de drenaje y AIRSNAKÉTLos accesorios de pistula de aire de limpieza de drenaje, y los niveles laser mediante USB REDLITHI ^™ es de dos (2) años a partir de la fecha de compra. E periodo de garantía por el pista de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje noble o valor del periodo de alto de suje nuele de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusque de lusques

No se requiere el registro de la garantía para dotener la garantía correspondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de manufactura del producto se utilizará para determinar el período de garantía al no se proporciona comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO ACUÍ DESCRITOS ES UNA CONDIÑION DE CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE SUSTED NO ACEPTACIÓN EN LA CONDIÑION NO DEBRE COMPA EL DERECHOS, EL MUÑO DE LOURDO EN EL MUNICIPAL DE LA PROCESIÓN DE LA ESTADA, CASO DE DANOS INCENTIALES, ESPECIALES, EMERGENTES O PUNITIVIS NO DE NINGUN COSTO, HONORARIOS LEGALES GASTOS, PERDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ACUÍN DARIO DE DOMESTRO DESECTO EN NINGUN PRODUCTO DE LA ESTADA, AS TRÁTROS, EL MUNICIPAL DE LA ENTIDAD PERÍODO DE UTILIDADES. ALGINOS ESTADOS NO PERMITEN LA EXCLUSION O LIMITACIÓN DE RESPONSABILIDAD POR DANOS INCENTIALES O EMERGENTES, FOR LO QUE LA ANTERIOR LIMITACION O EXCLUSION PODA NO SUB-ORASE EN LA ESTADA, MARITURA DE LA ESTADA, EL MUNICIPAL DE LA ENTIDAD PERÍODO DE LAS DEMAS GARANTIAS EXPRESAS, ESCRITAS U O UAREAS, EN LA MEDIDA EN QUE LO PERMITA LA LEY MILWAUKEE DESCONOCÉ CUALQUIER GARANTIA IMPLICITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTIA IMPLICITA DE COMERCIA ILIDAD O DONETIDAD PARA UN FINANCE (MUNICIPAL DE LA ESTADA) DE LA ENTIDAD PERÍODO DE LA MEDIDA, EL CIMPITO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTIAS IMPLICITAS SE LIMITAN LA DURACIÓN DE LA GARANTIA EXPRESA CORRESPONDIENTE SEÚN SE DESCRIBIO ANTERIORTE ALGUNICA DOS DADOS NO PERIMENTACIONES SOBRE LA DUTACIÓN DE UNIDAD DE LA ENTIDAD A UMLADO. LA MINIMENUE EL MUNICIPAL DE LA ESTADA, LIMITACIÓN PUDIERA NO APLICARCE A USTED, ESTA GARANTIA LE DA DERECHOS LEGALES ESPECIFICOS Y USTED PODRÍA ADEMAS TENER OTROS DERECHOS QUE VARIAN DE UN ESTADO A OTTO. Esta garantía aptos al producto vendido en los Estados Unidos.

Consulte la "Búsqueda de centro de servicio" en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetcol.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Mihusukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MEXICO, AMÉRICA CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de comprs.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellado por el instituidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, pados, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubnremos todos los costos de fiete con relación a este proceso de garantía Excepciones

Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el manual del usuario final o de instrucciones.

b) Cuando las condiciones de uso no sean nomales. c) Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modifi quen o reparen el producto.

Nota: si el juego de cables está darado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES. MÉXICO, S.A. DE C.V.

Miguel de Cervantes Salvedra Nb.501 Piso 5, Torre Nombre 11570 Colonia Ampliación Granada

Miguel Hidalgo Ciudad de Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road Brookfi eld. WI 53005 USA

58142643d3 961016007-03(A)
