PCE605 - Herramientas multifunción Porter-Cable - Manual de uso y guía de instrucciones gratis

Tipo de producto	Herramienta multifunción oscilante
Marca	Porter-Cable
Modelo	PCE605
Alimentación	Red, 120 V, 60 Hz
Velocidad variable	10 000 a 22 000 oscilaciones por minuto
Ajuste de velocidad	6 posiciones en el dial
Longitud del cable	1,83 m (6 pies)
Mecanismo de sujeción	Sin herramienta (cambio rápido)
Accesorios incluidos	Hoja para madera (32 mm), hoja para madera/metal (32 mm), hoja de corte al ras, soporte de lijado, papel de lija, raspador flexible, guía de profundidad/corte, caja de almacenamiento
Funciones principales	Lijado, corte al ras, trabajo de desbaste, eliminación de material sobrante, preparación de superficies, corte por inmersión
Uso previsto	Lijado detallado en espacios reducidos, corte al ras de madera/metal/PVC, eliminación de alfombra/adhesivo, etc.
Mantenimiento	Limpiar con un paño húmedo y detergente suave; no usar disolventes; no sumergir
Protección del usuario	Siempre usar gafas de seguridad, protección auditiva y mascarilla antipolvo homologados
Seguridad eléctrica	Usar una extensión adecuada; no exponer a la humedad; desconectar antes de cambiar el accesorio
Vibraciones	Riesgo de lesiones por uso prolongado; usar guantes y tomar descansos
Piezas de repuesto	Usar solo piezas originales de Porter-Cable; pedir en www.portercable.com
Reparabilidad	No reparable por el usuario; llevar a un centro de reparación autorizado
Garantía	Limitada 3 años (2 años para las baterías); servicio de mantenimiento gratuito 1 año; garantía de reembolso 90 días
Peso	Aproximadamente 1,5 kg (estimación)
Dimensiones	Aproximadamente 30 x 10 x 10 cm (estimación)

Preguntas frecuentes - PCE605 Porter-Cable

¿Cómo ajustar la velocidad de la herramienta?

Use el selector de velocidades variables (posiciones 1 a 6) para seleccionar la velocidad entre 10 000 y 22 000 OPM. El ajuste se puede realizar antes o durante el funcionamiento. Para lijar, use una velocidad alta; para cortar, una velocidad adecuada al material.

¿Cómo cambiar el accesorio?

Presione la palanca de sujeción sin herramienta, retire el accesorio usado, limpie el eje, inserte el nuevo accesorio alineándolo con los ocho pasadores del portaccesorios, luego suelte la palanca. Asegúrese de que el accesorio esté bien fijado.

¿Cómo usar la guía de profundidad de corte?

Inserte la guía en la ranura frontal del cuerpo, ajuste la longitud tirando o empujando para obtener la profundidad deseada, luego fije girando el botón de ajuste en sentido horario. Úsela para cortar a una profundidad precisa.

¿Cuáles son las precauciones de seguridad importantes?

Use siempre gafas de seguridad homologadas ANSI Z87.1, protección auditiva y mascarilla antipolvo. Sostenga la herramienta por las superficies aisladas, verifique que no haya cables ocultos antes de cortar por inmersión. Desconecte antes de cualquier cambio de accesorio.

¿Cómo lijar con esta herramienta?

Fije el soporte de lijado y luego la hoja abrasiva. Use una velocidad alta y ejerza una presión ligera. Realice movimientos de barrido. No fuerce: una presión excesiva reduce la eficiencia y sobrecarga el motor. Reemplace el papel regularmente.

¿Qué hacer si la herramienta no arranca?

Verifique que el cable esté enchufado en un tomacorriente funcional. Controle el fusible o el disyuntor. Si el cable está dañado, hágalo reemplazar por un centro autorizado. Si el problema persiste, contacte al servicio al cliente de Porter-Cable al 1-888-848-5175.

¿Cómo mantener la herramienta?

Limpie con un paño húmedo y un detergente suave. No use disolventes. No lo sumerja. Para el motor, evite el uso prolongado a baja velocidad; si se sobrecalienta, hágalo girar en vacío a velocidad máxima durante 2-3 minutos para enfriar.

¿Qué accesorios son compatibles?

Use exclusivamente accesorios Porter-Cable recomendados para el PCE605. La gama completa está disponible en www.portercable.com o en los centros de reparación autorizados. El uso de accesorios no probados puede ser peligroso.

¿La herramienta tiene garantía?

Sí, garantía limitada de 3 años para la herramienta (2 años para las baterías), servicio de mantenimiento gratuito 1 año y garantía de reembolso de 90 días. Para más información, visite www.portercable.com o llame al 1-888-848-5175.

¿Cómo realizar un corte por inmersión?

Marque la zona de corte. Encienda la herramienta antes de aplicar presión, introduzca lentamente la hoja en el material. No fuerce; deje que la hoja corte a su ritmo. Use una hoja adecuada y afilada. Asegúrese de que no haya cables ocultos.

MANUAL DE USUARIO PCE605 Porter-Cable

INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CATALOG NUMBER

PCE605

PAUTAS DE SEGURIDAD - DEFINICIONES

G.) Kitbox	K.) Sanding platen
H.) Wood blade (32mm)	L.) Sandpaper
I.) Wood / Metal blade (32mm)	M.) Flexible scraper
J.) Flush cut blade	N.) Depth/Cutting guide

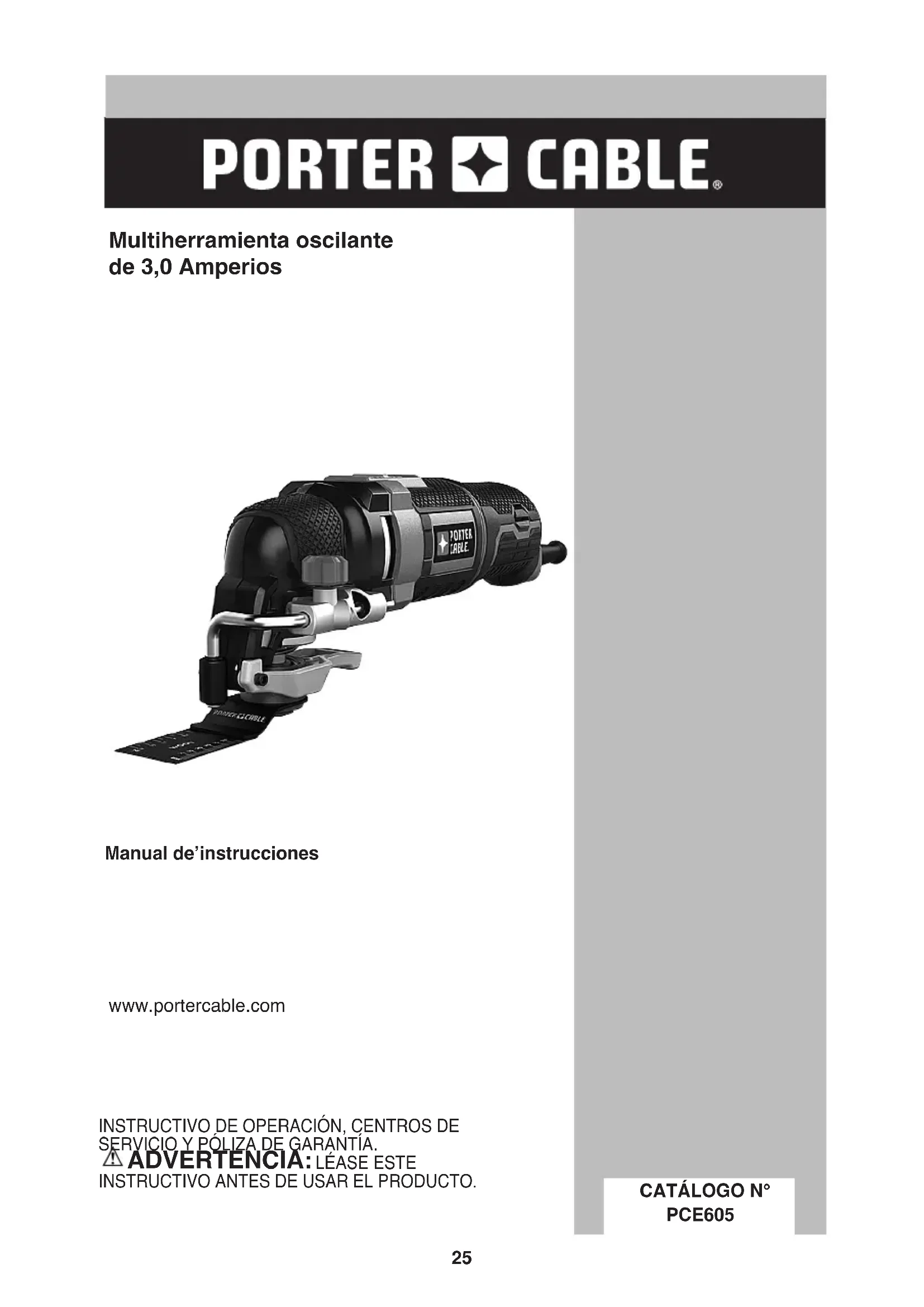

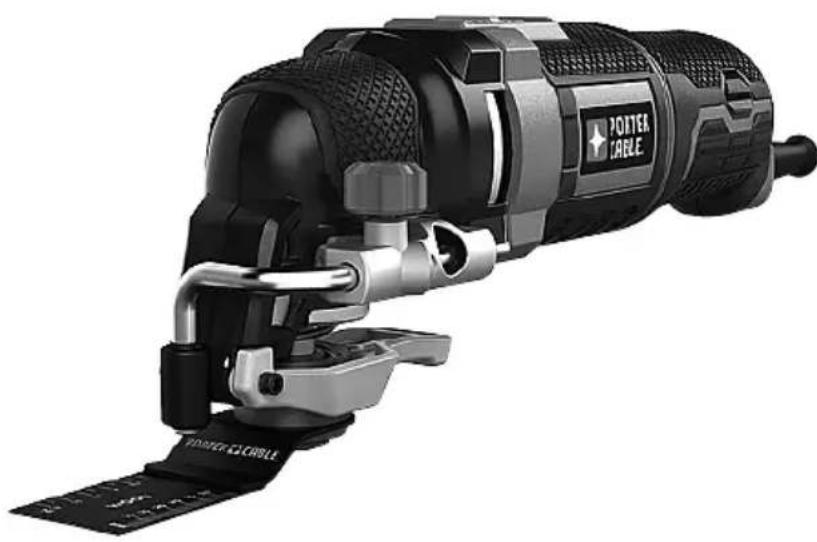

Multiherramienta oscilante de 3,0 Amperios

Manual de instrucciones

www.portercable.com

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LEA ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CATÁLOGO N.° PCE605

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que se utilizan se usan para que usted pueda reconocer esta información.

PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves. PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN: sin el símbolo de alerta de seguridad, indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS.

El término "herramienta eléctrica" incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes. b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentren líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores. c) Mantenga a los niños y espectadores alejados de la herramienta eléctrica en configuración. Las distracciones pueden provocar la pérdida de control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua a una herramienta eléctrica, aumenta el riesgo de descarga eléctrica. d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.

c) Evite el encendido por accidente. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido pueda propiciar accidentes. d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se quede conectada a una pieza giratoria de la herramienta eléctrica pueda provocar lesiones personales. e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueda quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4) Uso y mantenimiento de la herramienta eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambios de accesorios, o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde las herramientas eléctricas que no estén en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados. e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que deba realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que fue diseñada podría originar una situación peligrosa.

5) Mantenimiento

a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

NORMAS DE SEGURIDAD ESPECÍFICAS

• Al realizar una operación en la que el accesorio de corte pueda tocar cables eléctricos ocultos o su propio cable, sostenga la herramienta eléctrica por las superficies de agarre aisladas. El contacto del accesorio de corte con un cable con corriente eléctrica puede provocar que las partes metálicas expuestas de la herramienta eléctrica también conduzcan la corriente y que el operador sufra una descarga eléctrica.
• Utilice abrazaderas u otra forma práctica para asegurar y sostener la pieza de trabajo en una plataforma estable. Sostener la pieza de trabajo con la mano o contra su cuerpo provoca inestabilidad y puede llevar a la pérdida del control.
• Desconecte la alimentación antes de utilizar la herramienta cerca de cables con corriente eléctrica o en lugares donde pueda haber cables eléctricos ocultos. El contacto del accesorio de corte con un cable con corriente eléctrica puede provocar que las partes metálicas expuestas de la herramienta eléctrica también conduzcan la corriente y que el operador sufra

una descarga eléctrica. Siempre verifique si hay cables eléctricos ocultos, tuberías de gas u otros servicios públicos antes de efectuar operaciones de corte o eliminación con la herramienta.

• Espere hasta que la cuchilla se detenga antes de depositar la herramienta sobre una superficie. Una cuchilla expuesta puede entrar en contacto con la superficie y llevar a una posible pérdida de control y lesiones graves.
• No opere esta herramienta durante periodos prolongados. La vibración que produce el funcionamiento de esta herramienta puede provocar lesiones permanentes en dedos, manos y brazos. Utilice guantes para brindar amortiguación adicional, tome descansos frecuentes y limite el tiempo diario de uso. Siempre sostenga la herramienta firmemente con ambas manos para lograr el máximo control. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
• No reinicie la operación de corte en la pieza de trabajo. Espere hasta que la herramienta alcance la velocidad máxima y vuelva a introducirla cuidadosamente en el corte.
• No "atasque" la hoja de la sierra de corte ni aplique presión excesiva. No intente realizar una profundidad de corte excesiva.
• Mantenga las manos lejos del área de corte. No introduzca ninguna parte del cuerpo debajo del material que está cortando.
• No utilice hojas sin filo o dañadas. Una hoja dañada puede romperse fácilmente o provocar un retroceso. Sea extremadamente cuidadoso cuando manipule los accesorios. Los accesorios son muy filosos. Use guantes de protección cuando cambie accesorios de corte. Los accesorios pueden calentarse después de un uso prolongado.
• Antes de raspar, revise si hay clavos en la pieza de trabajo. Si hay clavos, extráigalos o asiéntelos muy por debajo de la superficie acabada planificada. Si se golpea un clavo con el borde del accesorio, puede causar que la herramienta salte.
• No lije en húmedo con esta herramienta. La entrada de líquidos en la caja del motor representa un peligro de descarga eléctrica.
• Nunca trabaje en un área empapada con un líquido, como un solvente o agua, ni humedecida como un empapelado recién aplicado. Existe el peligro de una descarga eléctrica cuando se trabaja en dichas condiciones con una herramienta eléctrica y el calentamiento del líquido causado por la acción de raspado puede hacer que la pieza de trabajo emita vapores perjudiciales.
• No utilice papel de lija diseñado para almohadillas de lijado más grandes. El papel de lija más grande puede sobresalir de la almohadilla de lijado y provocar atascamiento, rotura del papel o retroceso. Si sobresale papel de lija de la almohadilla de lijado, también puede causar laceraciones graves.

ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)
• Protección auditiva según la norma ANSI S12.6 (S3.19) Protección respiratoria según las normas NIOSH/OSHA/MSHA

ADVERTENCIA: parte del polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• el plomo de las pinturas de base plomo,
• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y
• el arsénico y el cromo de la madera con tratamiento químico.

El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas. - Evite el contacto prolongado con el polvo procedente del lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector de la construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos. ADVERTENCIA: El uso de esta herramienta puede generar o dispersar polvo, lo cual puede causar lesiones respiratorias serias y permanentes y otros tipos de lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la exposición al polvo. Dirija las partículas en dirección opuesta a su cara y cuerpo. ADVERTENCIA: Durante el uso, utilice siempre protección auditiva adecuada que cumpla con la norma ANSI S12.6 (S3.19). En ciertas circunstancias y según el periodo de uso, el ruido de este producto puede contribuir a la pérdida de audición.

PRECAUCIONES QUE DEBE TENER EN CUENTA AL LIJAR PINTURA

1. NO SE RECOMIENDA el lijado de pinturas con base de plomo debido a la dificultad para controlar el polvo contaminado. El mayor peligro de envenenamiento por plomo es para niños y mujeres embarazadas.
2. Ya que es difícil identificar si una pintura contiene plomo o no sin efectuar un análisis químico, recomendamos que tenga en cuenta las siguientes precauciones cuando lije pintura:

SEGURIDAD PERSONAL

1. No permita que entren al área de trabajo niños ni mujeres embarazadas cuando lije pintura hasta que haya terminado de asear el lugar.
2. Se recomienda el uso de máscaras o respiradores para todas las personas que entren al área de trabajo. El filtro se debe reemplazar diariamente o cuando el usuario tenga dificultad para respirar. Vea a su distribuidor de herramientas local para conseguir la máscara adecuada.
3. NO COMA, BEBA O FUME en la zona de trabajo para evitar ingerir partículas de pintura contaminadas. Las manos deben lavarse y limpiarse ANTES de comer, beber o fumar. No deben depositarse artículos para comer, beber o fumar en el área de trabajo donde el polvo se asentaría en ellos.

SEGURIDAD AMBIENTAL

1. La pintura debe removerse de tal manera que se minimice la cantidad generada de polvo.
2. Se deben sellar las áreas en que se remueve pintura con láminas de plástico de 4 mils de espesor.
3. El lijado debe hacerse en tal forma que se reduzca el desalojo de pintura fuera de la zona de trabajo.

LIMPIEZA Y DESECHO

1. Todas las superficies en el área de trabajo deben ser aspiradas y limpiadas a conciencia diariamente el tiempo que dure el proyecto de lijado. Los filtros de las aspiradoras deben cambiarse frecuentemente.
2. Las láminas de plástico deben recogerse y desecharse con cualquier resto de pintura. Deben depositarse en receptáculos sellados y deben desecharse según los procedimientos de recolección de basura normales. Durante la limpieza, los niños y las mujeres embarazadas deben permanecer alejados de la zona de trabajo inmediata.
3. Todo tipo de juguetes, mobiliario lavable y utensilios usados por niños deben lavarse a conciencia antes de volver a utilizar.

SÍMBOLOS

• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V.......voltios A.......amperios

Hz.......hertz W.......vatios

min.......minutos ~.......corriente alterna

corriente directa no.......velocidad sin carga

Construcción Clase I.......terminal a tierra

(puesta a tierra)

Construcción Clase II.......símbolo de alerta

.../min.......revoluciones o minuto seguidas

• Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para cargar

con la corriente que requiera

su producto. Un alargador de menor calibre causará una caída en el voltaje de la línea, lo que resultará en pérdida de potencia y sobrecalentamiento. La siguiente tabla muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y el amperaje nominal.

En caso de duda, utilice el de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del cable.

Volts	Calibre minimo para cables de extension
	Longitud total del cable en pies
120V	0-25	26-50	51-100	101-150
	(0-7,6m)	(7,6-15,2m)	(15,2-30,4m)	(30,4-45,7m)
240V	0-50	51-100	101-200	201-300
	(0-15,2m)	(15,2-30,4m)	(30,4-60,9m)	(60,9-91,4m)
Amperaje
Más de	No más de		American Wire Gage
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	No se recomienda

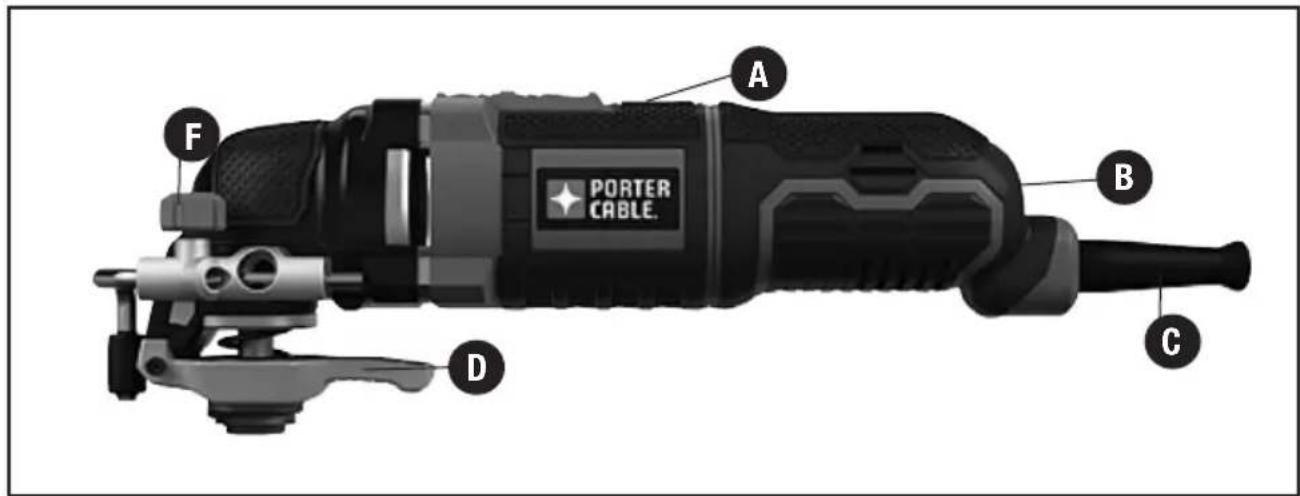

COMPONENTES

A.) Interruptor de encendido/apagado B.) Dial de velocidad variable C.) Cable de 1,83 m (6 pies)

D.) Abrazadera para accesos sin herramientas E.) Guía de profundidad/corte F.) Perilla de ajuste de profundidad/corte

(G.) Estuche H.) Hoja para madera (32 mm) I.) Hoja para madera/metal (32 mm) J.) Hoja para corte al ras

K.) Platina de lijado L.) Papel de lija M.) Rascador flexible N.) Guía de profundidad/corte

USO PREVISTO

Lijado de detalles finos

Lijado en áreas extremadamente estrechas o que son difíciles de alcanzar y requieren lijado a mano. Seleccione una alta frecuencia de oscilaciones. Lije con un movimiento continuo y una presión leve. La aplicación de una presión excesiva no incrementa la eliminación de material; en cambio, desgastará prematuramente las hojas de lija.

Corte al ras

Elimine el exceso de madera del marco de una puerta, un fondo de ventana y/o un tope de pie. Eliminación de exceso de tubería de cobre o PVC.

Trabajo de eliminación

Alfombras y refuerzos, adhesivos de baldosas antiguas, enmasillado en mampostería, madera y otras superficies.

Eliminación de exceso de material

Lechada de baldosas, yeso, salpicaduras de argamasa, hormigón en baldosas, umbrales. Preparación de superficies

Nuevos pisos y baldosas.

ENSAMBLAJE

ADVERTENCIA: Desconecte el enchufe de la fuente de alimentación antes de realizar cualquier ensamblaje, ajuste o cambio de accesorios. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta en forma accidental. ADVERTENCIA: Riesgo de laceraciones o quemaduras. No toque la pieza de trabajo ni la hoja inmediatamente antes de operar la herramienta. Pueden estar muy calientes. Manéjelas con cuidado. Siempre espere a que los accesorios y la pieza de trabajo se enfríen antes de manipularlos.

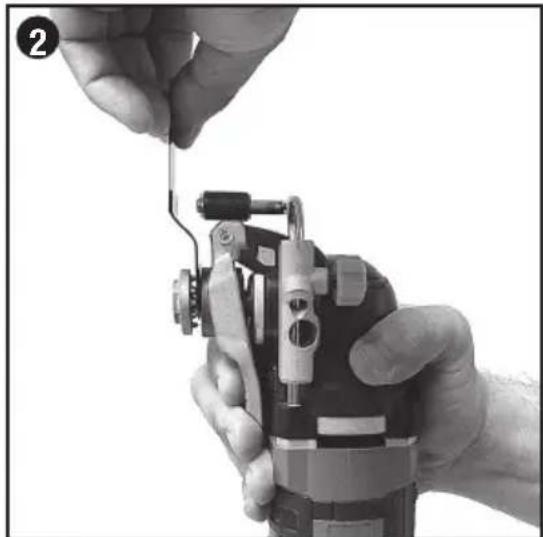

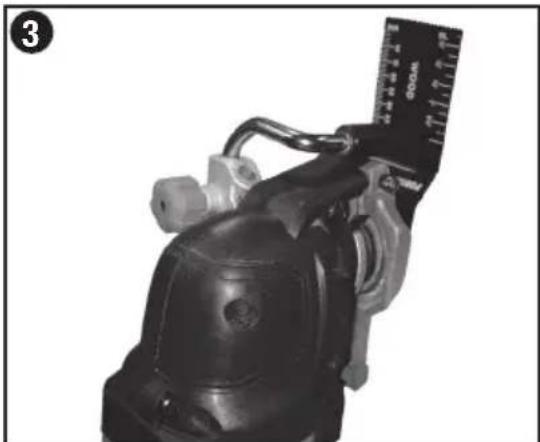

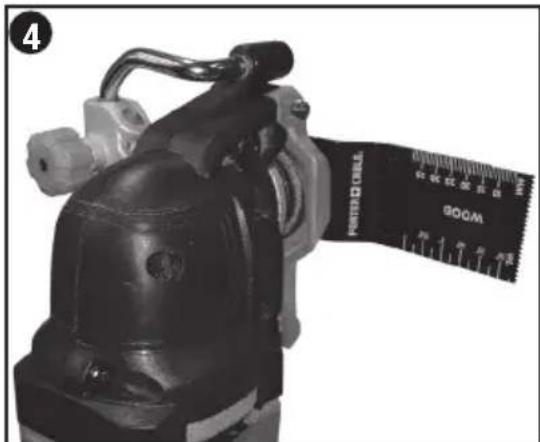

INSTALACIÓN/EXTRACCIÓN DE ACCESORIOS

La herramienta PCE605 cuenta con un exclusivo sistema de cambio de accesorios sin herramientas. Este permite cambios de accesorios más rápidos sin la necesidad de llaves mecánicas o hexagonales, a diferencia de otros sistemas de herramientas oscilantes.

• Sostenga la herramienta y oprima la palanca de sujeción de accesorios como se muestra en la Figura 2.
• Limpie todo residuo del eje de la herramienta y el sujetador de accesorios.

• Deslice el accesorio entre el eje y el sujetador de accesorios, asegurándose de que el accesorio se acople con las ocho clavijas del sujetador y quede al ras con el eje (Figura 3).
• Suelte la palanca de sujeción de accesorios.
• Si se requiere, algunos accesorios, como rascadores y hojas, se pueden montar a un determinado ángulo como se muestra en la Figura 4.

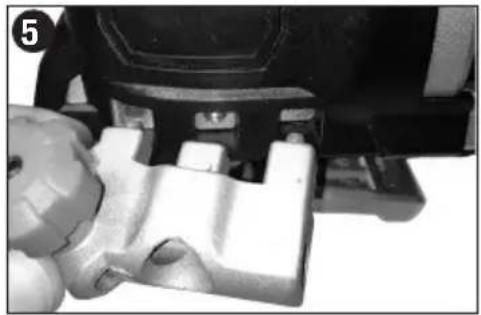

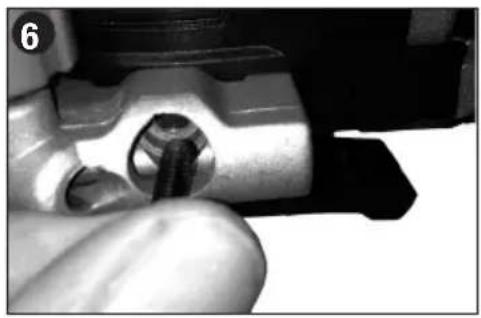

INSTALACIÓN/EXTRACCIÓN DE LA GUÍA DE PROFUNDIDAD/CORTE

La guía de profundidad/corte le permite cortar material con precisión a una profundidad específica y seguir con mayor exactitud una línea de corte marcada.

• Instale la guía de profundidad/corte insertando las lengüetas de esta en las ranuras del cuerpo principal de la PCE605 como se muestra en la Figura 5.
• Asegure la guía al cuerpo principal con el tornillo provisto y ajústelo con la llave hexagonal provista como se muestra en la Figura 6.

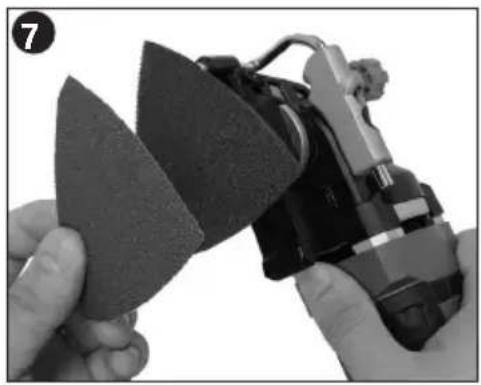

INSTALACIÓN/EXTRACCIÓN DE LAS HOJAS DE LIJADO

Una platina con forma de diamante utiliza un sistema de adherencia tipo velcro para instalar las hojas de lijado. La platina le permite un uso sobre grandes superficies planas y zonas estrechas o esquinas.

• Instale la platina de lijado como se describe en "Instalación/Extracción de accesorios".
• Alinee los bordes de la hoja de lija con el borde de la platina de lijado y oprima la hoja de lija sobre la platina como se muestra en la Figura 7.
• Oprima firmemente la base con la hoja de lija instalada contra una superficie plana y encienda la herramienta momentáneamente. Esto proporciona una buena adherencia entre la platina y la hoja de lija, y también contribuye a evitar el desgaste prematuro.
• Cuando la punta de la hoja de lija se desgaste, despréndala de la platina, gírela y vuelva a colocarla.

OPERACIÓN

INTERRUPTOR

PRECAUCIÓN: Debido a que la herramienta PCE605 posee un dial de velocidad separado para ajustar la velocidad (10.000 a 22.000 OPM), la herramienta se pondrá en marcha a la velocidad en la que está ajustado el dial de velocidad. Asegúrese de que el interruptor esté completamente apagado antes de enchufar el cable de alimentación.

• Enchufe el cable de alimentación.

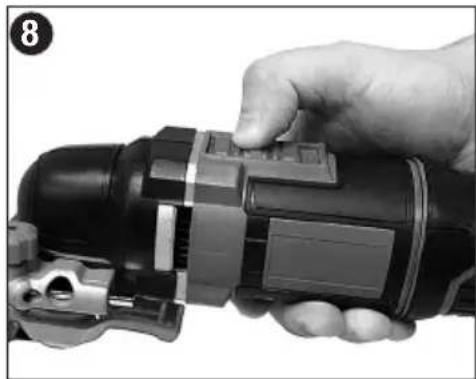

• Para encender la herramienta, sosténgala como se muestra en la

Figura 8 y empuje el interruptor deslizante hacia adelante.

• Para apagar la herramienta, empuje el interruptor deslizante hacia atrás.

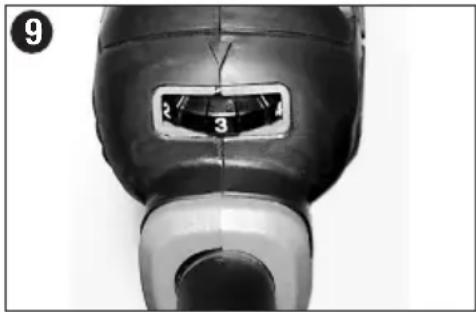

DIAL DE VELOCIDAD VARIABLE

Para operar la herramienta, seleccione el ajuste de velocidad que desea con el dial de velocidad, como se muestra en la Figura 9, y deslice el interruptor de encendido/apagado hacia adelante. El ajuste de velocidad se puede regular con la herramienta encendida o apagada.

PRECAUCIÓN: Debido a que la herramienta PCE605 posee un dial de velocidad separado para ajustar la velocidad (10.000 a 22.000 OPM), la

herramienta se pondrá en marcha a la velocidad en la que está ajustado el dial de velocidad. Asegúrese de que el interruptor está completamente apagado antes de enchufar el cable de alimentación.

Las posiciones con la inscripción de los números del 1 al 6 sobre el dial de velocidad variable no indican ninguna velocidad determinada sino que representan buenos puntos de referencia. Mientras más alto es el número, mayor es la velocidad de la herramienta. La velocidad aproximada de cada ajuste es:

AJUSTE DE VELOCIDAD 1 2 3 4 5 6

VELOCIDAD APROXIMADA 10.000 12.000 14.000 16.000 18.000 22.000

(Las OPM reales de la herramienta pueden variar).

Asegúrese de seleccionar la velocidad adecuada para su operación con la herramienta oscilante. Si tiene dudas acerca de la velocidad adecuada para su operación, pruebe el rendimiento con ajustes de baja velocidad e increméntelos gradualmente hasta alcanzar una velocidad que le resulte cómoda.

CORTES PENETRANTES

ADVERTENCIA: Sostenga la sierra firmemente con ambas manos para todas las operaciones de corte. ADVERTENCIA: Inspeccione el área de trabajo en busca de cableado eléctrico y tubos de gas o agua que puedan estar ocultos antes de realizar cortes a ciegas o penetrantes. No hacerlo puede tener como consecuencia una descarga eléctrica, incendio, explosión o daños a la propiedad. ADVERTENCIA: Siempre use anteojos de seguridad. Los anteojos de uso diario NO son anteojos de seguridad. Utilice también caretas o máscaras contra el polvo si la operación de corte produce polvo. Siempre USE EQUIPO DE SEGURIDAD CERTIFICADO. ADVERTENCIA: PELIGRO DE CORTE. Antes de cortar, asegúrese de que la pieza esté firmemente sujeta o fija para evitar el deslizamiento. ADVERTENCIA: PELIGRO DE CORTE. Permita que la herramienta trabaje a su propio ritmo. No la sobrecargue o de lo contrario pueda romperse la hoja.

PARA EFECTUAR UN CORTE:

• Marque claramente el área de corte que desea.
• Encienda la herramienta antes de aplicar presión y avance lentamente con la hoja en la pieza de trabajo en la ubicación marcada como se muestra en la figura 13.

ADVERTENCIA: PELIGRO DE CORTE. Antes de encender la sierra, asegúrese de que la hoja no está en contacto con la superficie de corte.

• Avance la hoja a lo largo de la línea de corte hasta completar el corte. No fuerce la herramienta; deje que la hoja realice el corte a su propia velocidad.
• Apague la herramienta.

NOTA: Siempre use el tipo adecuado de hoja para sierra para el material de la pieza de trabajo y el tipo de corte. Corte solamente con hojas afiladas; estas realizan cortes más limpios, más rápidos y requieren menos esfuerzo del motor durante el corte.

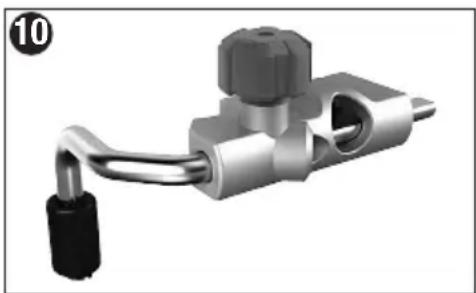

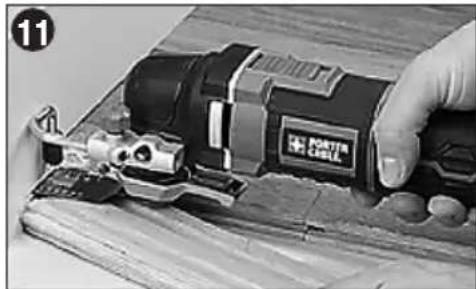

GUÍA DE PROFUNDIDAD DE CORTE

Esta característica le permite cortar el material con precisión a una profundidad específica.

• Para usar la guía de profundidad de corte, insértela dentro de la ranura delantera del cuerpo de la guía como se muestra en la figura 10.

• Ajuste la longitud de la guía tirando hacia afuera o empujando hacia adentro para lograr la profundidad de corte deseada como se muestra en la figura 11.
• Asegure la guía en su lugar girando la perilla de ajuste de profundidad/corte en sentido de las agujas del reloj. Para sostener la guía, gire la perilla de ajuste de profundidad/corte en sentido contrario a las agujas del reloj.

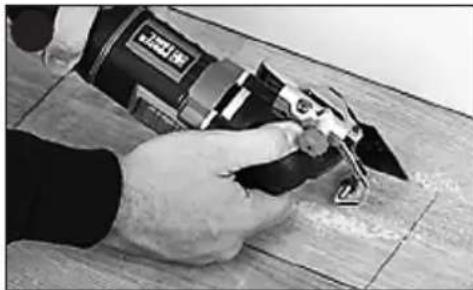

GUÍA DE CORTE

Esta característica le permite seguir con mayor exactitud una línea de corte marcada.

• Para utilizar la guía de corte, insértela bajo las ranuras de los lados izquierdo y derecho del cuerpo de la guía como se muestra en la figura 12.
• Ajuste la longitud de la guía tirando hacia afuera o empujando hacia adentro para lograr la longitud deseada como se muestra en la figura 13.
• Asegure la guía en su lugar girando la perilla de ajuste de profundidad/corte en sentido de las agujas del reloj. Para soltar la guía, gire la perilla de ajuste de profundidad/corte en sentido contrario a las agujas del reloj.

LIJADO

ADVERTENCIA: Peligro de incendio. Al trabajar sobre superficies metálicas, no utilice una aspiradora porque se producen chispas. Utilice anteojos de seguridad y una mascarilla contra el polvo. Debido al peligro de incendio, no utilice la lijadora para lijar superficies de magnesio. No utilice la herramienta para lijar superficies húmedas.

NOTA: No apoye sus dedos sobre la platina durante el uso. Mueva la lijadora en recorridos amplios y extensos por toda la superficie, permitiendo que esta haga el trabajo. Todo lo que se requiere para el lijado es una leve presión. La presión excesiva reducirá la velocidad de la herramienta y producirá resultados de menor calidad. Revise su trabajo con frecuencia ya que el producto puede eliminar material rápidamente. La fuerza excesiva reducirá la eficacia de trabajo y provocará que el motor se sobrecargue. El reemplazo periódico de la hoja de lija mantendrá una óptima eficacia de trabajo.

NOTA: Siempre asegúrese de que la pieza de trabajo esté firmemente sujeta o fija para evitar que se mueva. Cualquier movimiento del material puede afectar la calidad del trabajo de lijado.

CONSEJOS ÚTILES

Siempre asegúrese de que la pieza de trabajo esté firmemente sostenida o sujeta para evitar movimientos. Cualquier movimiento del material puede afectar la calidad del acabado del corte o lijado. - No comience a lijar sin tener el papel de lija instalado en la platina de lijado. - Utilice papel de grano grueso para lijar superficies ásperas, grano medio para superficies suaves y grano fino para las superficies de acabado. Si es necesario, realice primero una aplicación de prueba sobre material desechable. - El uso de fuerza excesiva reducirá la eficacia de trabajo y provocará que el motor se sobrecargue. El reemplazo periódico de los accesorios mantendrá una óptima eficacia de trabajo. - No permita que el papel de lija se desgaste por completo, ya que esto dañará la almohadilla de lijado. - Si la herramienta se sobrecalienta, especialmente cuando se usa a baja velocidad, ajuste la velocidad al máximo y hágala funcionar sin carga durante 2 a 3 minutos para enfriar el motor. Evite el uso prolongado a velocidades muy bajas. Siempre mantenga la hoja afilada.

MANTENIMIENTO

PRECAUCIÓN: Nunca utilice solventes u otros productos químicos abrasivos para limpiar las piezas no metálicas de la herramienta.

Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. Nunca

DETECCIÓN DE PROBLEMAS

Problema, causa posible, solución posible

• La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.
• Fusible quemado. Reemplace el fusible quemado. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Porter Cable o en un centro de servicios autorizado.)
• El interruptor automático está activado. Reinicie el interruptor automático. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Porter Cable o en un centro de servicios autorizado.)
• Interruptor o cable dañado. Haga reparar el cable o el interruptor en un centro de mantenimiento Porter Cable o en un centro de mantenimiento autorizado.

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio web www.portercable.com o llame a la línea de ayuda PORTER-CABLE al [phone].

No permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido.

PIEZAS DE REPUESTO

Utilice solo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede llamar a nuestro Centro de atención al cliente al [phone].

MANTENIMIENTO Y REPARACIONES

El mantenimiento de este producto no puede ser realizado por el usuario. Dentro del cargador no hay piezas a las que el usuario pueda hacerles mantenimiento. El mantenimiento de la herramienta debe realizarse en un centro de mantenimiento autorizado para evitar daños a los componentes internos, sensibles a la estática. Para obtener información acerca de PORTER-CABLE, sus centros de mantenimiento o centros de mantenimiento con garantía autorizados, visite nuestro sitio web en www.portercable.com o comuníquese con nuestro Centro de atención al cliente al [phone]. Todas las reparaciones realizadas en nuestros centros de mantenimiento están completamente garantizadas en relación con los materiales defectuosos y la mano de obra. No podemos otorgar garantías en relación con las reparaciones ni los intentos de reparación de otras personas.

También puede escribirnos solicitando información a PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305; referencia: Mantenimiento de productos. Asegúrese de incluir toda la información mencionada en la placa de la herramienta (Número de modelo, tipo, número de serie, etc.).

ACCESORIOS

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece PORTER-CABLE, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse solo los accesorios PORTER-CABLE recomendados. Puede encontrar la línea completa de accesorios en los centros de mantenimiento de fábrica PORTER-CABLE o centros de mantenimiento con garantía autorizados de

PORTER-CABLE. Visite nuestro sitio web www.portercable.com para obtener un catálogo o para poder el nombre de su proveedor más cercano.

GARANTÍA LIMITADA DE TRES AÑOS

PORTER-CABLE reparará o reemplazará, sin cargo, cualquier defecto ocasionado por materiales defectuosos o mano de obra durante tres años a partir de la fecha de compra, en el caso de las herramientas (dos años para las baterías). Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada. Para obtener información detallada sobre la cobertura de la garantía y sobre reparaciones, visite www.portercable.com o llame al

[phone]. Esta garantía no se extiende a los accesorios o a los daños causados por terceros al intentar realizar reparaciones. Esta garantía le concede derechos legales específicos; puede existir otros derechos que varían según el estado o la provincia.

Además de la garantía, las herramientas PORTER-CABLE están cubiertas por nuestro:

SERVICIO GRATIS DE 1 AÑO: PORTER-CABLE realizará mantenimiento y reemplazará las piezas gastadas tras el uso normal, sin costo alguno, en cualquier momento durante el primer año después de la compra.

GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS: Si no estuviera plenamente satisfecho con el rendimiento de su herramienta eléctrica PORTER-CABLE, devuelva el producto dentro de los 90 días siguientes a la fecha de compra, acompañado del recibo. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, deben atender la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio web a fin de obtener esta información.

Para registrar la herramienta con el objeto de obtener el mantenimiento cubierto por la garantía, visite nuestro sitio web, www.portercable.com.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al [phone] para que se las reemplacen gratuitamente.

Las siguientes son marcas comerciales PORTER-CABLE que distinguen a una o más herramientas y accesorios: un gráfico de color gris y negro; un diseño de "estrella de cuatro puntas" y tres franjas longitudinales contrastantes/delineadas. Las siguientes también son marcas comerciales para uno o más productos de PORTER-CABLE y Delta: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor's Saw®, Delta®, DELTA®, Delta Industrial®, DELTA MACHINERY & DESIGN™, Delta Shopmaster and Design®, Delta X5®, Deltacraft®, DELTAGRAM®, Do It. Feel It.® DUAL LASERLOC AND DESIGN®, EASY AIR®, EASY AIR TO GO™, ENDURADIAMOND®, Ex-Cell®, Front Bevel Lock®, Get Yours While the Sun Shines®, Grip to Fit®, GRIPVAC™, GTF®, HICKORY WOODWORKING®, Homecraft®, HP FRAMER HIGH PRESSURE®, IMPACT SERIES™, Innovation That Works®, Jet-Lock®, Job Boss®, Kickstand®, LASERLOC®, LONG-LASTING WORK LIFE®, MAX FORCE™, MAX LIFE®, Micro-Set®, Midi-Lathe®, Monsoon®, MONSTER-CARBIDE™, Network®, OLDHAM®, Omnijig®, PC EDGE®, Performance Crew™, Performance Gear®, Pocket Cutter®, PortaBand®, Porta-Plane®, PORTER-CABLE®, PORTER-CABLE Professional Power Tools®, Powerback®, POZI-STOP™, Pressure Wave®, PRO 4000®, Proair®, Quicksand and Design®, Quickset II®, QUIET DRIVE TECHNOLOGY™, QUIET DRIVE TECHNOLOGY AND DESIGN™, Quik-Change®, QUIK-TILT® RAPID-RELEASE™, RAZOR®, Redefining Performance®, Riptide®, Safe Guard II®, Sand Trap and Design®, Sanding Center®, Saw Boss®, Shop Boss®, Sidekick®, Site Boss®, Speed-Bloc®, Speedmat Stair Ease®, Steel Driver Series®, SUPERDUTY®, T4 & DESIGN®, THE AMERICAN WOODSHOP® THE PROFESSIONAL EDGE®, Thin-Line®, Tiger Saw®, TIGERCLAW®, TIGERCLAW AND DESIGN® Torq-Buster®, TRU-MATCH®, T-Square®, Twinlaser®, Unifence®, Uniguard®, UNIRIP®, UNISAW® UNITED STATES SAW®, Veri-Set®, Versa-Feeder®, VIPER®, VT™, VT RAZOR™, Water Driver® WATER VROOM® Waveform®, Whisper Series® X5® YOUR ACHIEVEMENT. OUR TOOLS ® Las marcas comerciales con el símbolo están registradas en la Oficina de Patentes y Marcas Comerciales de Estados Unidos (United States Patent and Trademark Office), y también pueden estar registradas en otros países. Posiblemente se apliquen exclusiones a las marcas comerciales registradas.

PORTER CABLE
