PNHW501 - Monitor SHARP - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD profesional
Marca	Sharp
Modelo	PN-HW501
Dimensiones (An x Pr x Al)	1124 x 68 x 646,5 mm
Peso	Aproximadamente 13 kg
Alimentación	CA 100-240 V, 1,5 A, 50/60 Hz
Consumo eléctrico	130 W
Temperatura de funcionamiento	0°C a 40°C
Higrometría de funcionamiento	20 % a 80 % (sin condensación)
Conectividad	3 x HDMI, 1 x D-Sub, 1 x RS-232C, 1 x LAN, 1 x USB, entrada/salida de audio
Funciones principales	Modo de espera automático (OFF IF NO OPERATION), programación (SCHEDULE), ajuste de fecha/hora, modo retrato

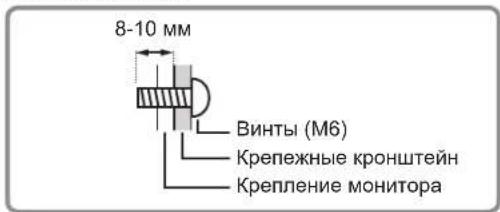

Compatibilidad de montaje en pared	Norma VESA, tornillos M6 (8-10 mm más largos que el grosor del soporte)
Pilas del mando a distancia	2 x R03 (formato AAA)
Mantenimiento y limpieza	Desconectar el aparato, usar un paño seco, no usar detergentes líquidos
Garantía	Uso máximo de 16 horas al día de forma continua
Clase eléctrica	Clase I (toma de tierra obligatoria)

Preguntas frecuentes - PNHW501 SHARP

¿Cómo encender el monitor Sharp PN-HW501?

Primero coloque el interruptor principal en la posición de encendido, luego presione el botón POWER del monitor o MONITOR ON del mando a distancia. Espere al menos 5 segundos entre apagar y volver a encender.

¿Cómo limpiar la pantalla del monitor?

Desconecte el cable de alimentación de la toma de corriente. Utilice un paño seco y suave. No use nunca detergentes líquidos o en aerosol, ni paños sucios, ya que podría dañar el aparato.

¿Qué cables usar para las conexiones?

Para cumplir con las normas CEM, use cables blindados para los terminales HDMI, D-sub y RS-232C. Los cables de audio deben ser apropiados. No confunda los terminales de entrada y salida.

¿Cómo instalar el monitor en la pared?

La instalación debe ser realizada por un distribuidor autorizado de Sharp. Use un soporte de pared compatible VESA y tornillos M6 con una longitud de 8 a 10 mm mayor que el grosor del soporte. La pared debe soportar al menos 4 veces el peso del monitor.

¿Qué hacer si la pantalla no se enciende?

Verifique que el interruptor principal esté en posición de encendido y que el cable de alimentación esté correctamente conectado. Asegúrese de que el mando a distancia funcione (pilas nuevas). Si el indicador parpadea en verde, el monitor está en modo de espera de señal. Consulte el manual para los códigos de error.

¿Cómo ajustar la fecha y la hora en el monitor?

Durante el primer encendido, aparece la pantalla de ajuste de fecha/hora. Use el mando a distancia para ajustar la hora en formato 24 horas. Puede modificar estos ajustes posteriormente en el menú SETUP.

¿Cuál es el consumo eléctrico del monitor PN-HW501?

El consumo nominal es de 130 W en funcionamiento. En espera, el consumo se reduce. Para ahorrar energía, se puede activar el modo POWER SAVE.

¿Puedo usar el monitor en orientación vertical?

Sí, pero debe ajustar el parámetro THERMAL SENSOR SETTING a PORTRAIT en el menú SETUP. Instale el monitor de modo que el LED de alimentación esté en el lado derecho (para este modelo). Deje espacio suficiente para la ventilación.

¿Cómo cambiar las pilas del mando a distancia?

Retire la tapa del compartimiento de pilas presionando la muesca. Inserte dos pilas R03 (AAA) respetando las polaridades + y -. Vuelva a colocar la tapa. No mezcle pilas usadas y nuevas, ni diferentes tipos.

¿Dónde encontrar piezas de repuesto o reparar el monitor?

Diríjase a un distribuidor autorizado de Sharp o a un centro de servicio autorizado. No intente reparar el aparato usted mismo. Use solo piezas especificadas por el fabricante para evitar cualquier riesgo de incendio o electrocución.

MANUAL DE USUARIO PNHW501 SHARP

MANUAL DE INSTALACIÓN

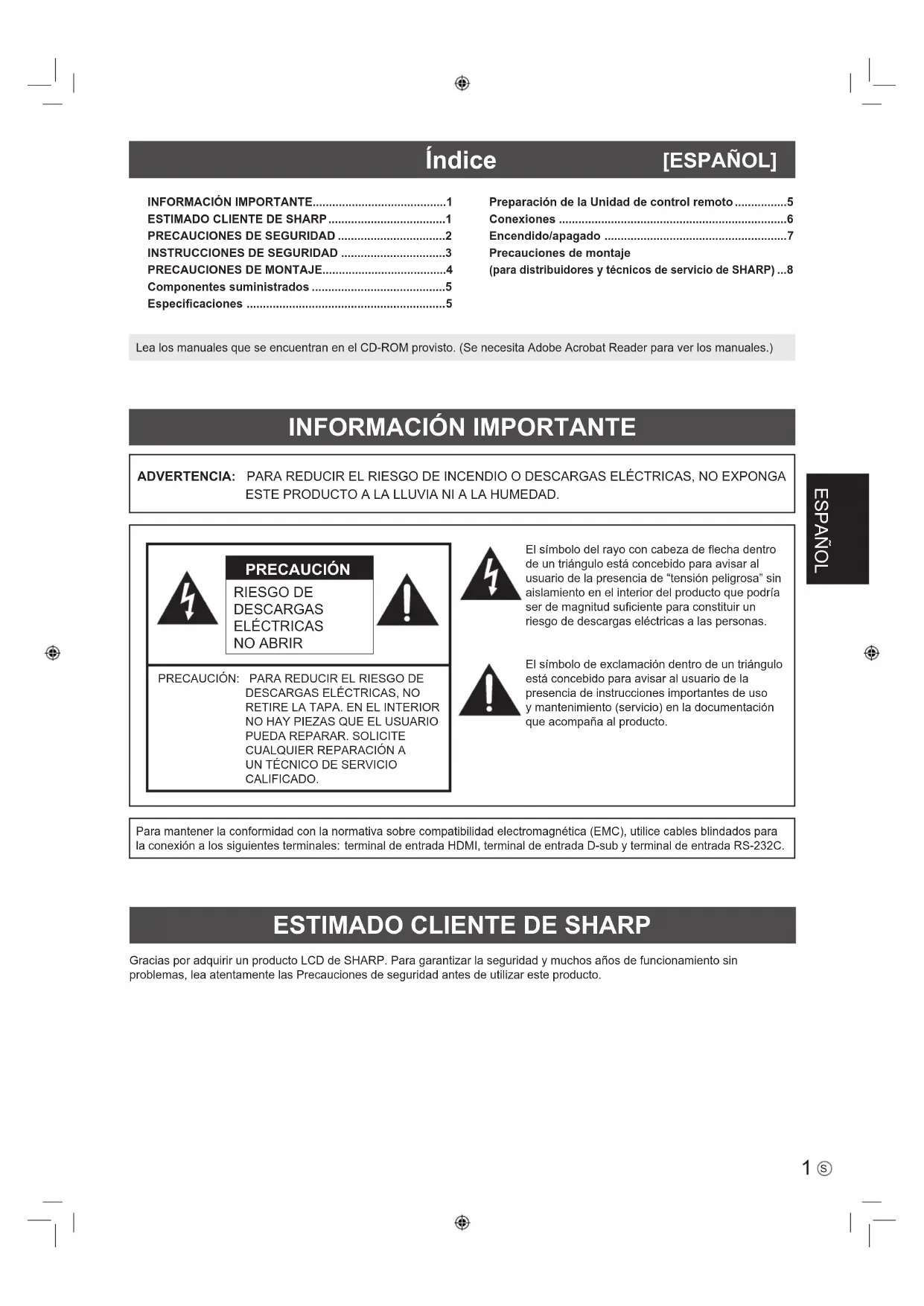

INFORMACIÓN IMPORTANTE. 1 ESTIMADO CLIENTE DE SHARP PRECAUCIONES DE SEGURIDAD 2 INSTRUCCIONES DE SEGURIDAD 3 PRECAUCIONES DE MONTAJE. 4 Componentes suministrados 5 Especificaciones 5

Preparación de la Unidad de control remoto. 5 Conexiones 6 Encendido/apagado 7 Precauciones de montaje para distribuidores y técnicos de servicio de SHARP) ...8

Lea los manuales que se encuentran en el CD-ROM provisto. (Se necesita Adobe Acrobat Reader para ver los manuales.)

INFORMACIÓN IMPORTANTE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

RIESGO DE DESCARGAS ELÉCTRICAS NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA TAPA. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.

El símbolo del rayo con cabeza de flecha dentro de un triángulo está concebido para avisar al usuario de la presencia de "tensión peligrosa" sin aislamiento en el interior del producto que podrá ser de magnitud suficiente para constituir un riesgo de descargas eléctricas a las personas.

El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en la literatura que acompaña al producto.

Para mantener la conformidad con la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para la conexión a los siguientes terminales: terminal de entrada HDMI, terminal de entrada D-sub y terminal de entrada RS-232C.

ESTIMADO CLIENTE DE SHARP

Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto.

PRECAUCIONES DE SEGURIDAD

La electricidad se emplea para muchas funciones útiles, pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el mayor énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto.

1. Lea las instrucciones: todas las instrucciones operativas deben leerse y comprenderse antes de utilizar el producto.
2. Mantenga este manual en un lugar seguro: estas instrucciones de seguridad y operativas deben guardarse en un lugar seguro para referencia futura.
3. Tenga en cuenta las advertencias: todas las advertencias e instrucciones del producto deben observarse estrictamente.
4. Respete las instrucciones: deben respetarse todas las instrucciones operativas.
5. Limpieza: desenchufe el cable de alimentación de la toma de corriente antes de limpiar el producto. Utilice un paño seco para limpiar el producto. No emplee limpiadores líquidos ni aerosoles. No utilice paños sucios. Si lo hace, podría dañar el producto.
6. Accesorios: no utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podría provocar accidentes.
7. Agua y humedad: no utilice el producto cerca del agua. No instale este producto en lugares donde pueda producirse salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.
8. Ventilación: los respiraderos y otras ranuras de la caja están diseñados para ventilación.

No cubra ni bloquee dichos respiradores y ranuras, ya que la ventilación insuficiente podría provocar sobrecalentamiento y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras superficies similares, ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante. 9. Protección del cable de alimentación — Los cables de alimentación deben ubicarse adecuadamente para evitar que las personas puedan tropezar con ellos o que los objetos puedan descansar sobre estos. 10. El panel de LCD utilizado en este producto está hecho de cristal. Consiguientemente, podrá romperse si el producto cae al suelo o recibe un golpe. Tenga cuidado de no herirse con los trozos de cristal en caso de rotura del panel de LCD. 11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podrá provocar incendios o descargas eléctricas. 12. Introducción de objetos y líquidos — No inserte nunca objetos en el producto a través de los respiradores o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podría provocar descargas eléctricas y/o cortocircuitar los componentes internos.

Por la misma razón, no derrame agua o líquidos sobre el producto.

1. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podrá exponerle a alto voltaje y otras circunstancias peligrosas. Solicite la reparación a un técnico de servicio calificado.
2. Reparación — Si se produjeran situaciones especiales siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calificado.

a. Cuando el cable de alimentación o el enchufe estén dañados. b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto. c. Cuando se haya expuesto el producto a la lluvia o al agua. d. Cuando el producto no funciona correctamente según lo descrito en las instrucciones operativas. No toque ningún control que no sea el descrito, ya que requieren un trabajo importante de ajuste por parte de un técnico calificado. e. Cuando el producto haya caído al suelo o se haya dañado. f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indica que este necesita servicio.

1. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utilice las piezas de sustitución especificadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podría tener como resultado incendio, descargas eléctricas y/u otros daños.
2. Comprobaciones de seguridad: tras la finalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurar que el producto se encuentra en perfectas condiciones de funcionamiento.
3. Montaje mural: cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método recomendado por el fabricante.
4. Fuentes de calor: mantenga el producto alejado de fuentes de calor como radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplificadores).
5. Pilas: el uso incorrecto de las pilas podría causar la explosión o ignición de las mismas. Las fugas de las pilas pueden oxidar el equipo y ensuciar las manos o la ropa. Para evitar estos problemas, asegúrese de observar las siguientes precauciones:
6. Utilice únicamente las pilas especificadas.
7. Instale las pilas con la polaridad apropiada (+) y (-) de acuerdo con las indicaciones del compartimento.
8. No mezcle pilas viejas y nuevas.
9. No mezcle pilas de distintos tipos. Las especificaciones de voltaje de pilas con la misma forma puede variar. Sustituya las pilas gastadas por unas nuevas a la mayor brevedad.
10. Extraiga las pilas si no piensa usar el control remoto durante un periodo de tiempo prolongado.

Si el líquido de pilas con fugas entra en contacto con la piel o la ropa, lávese inmediatamente con agua abundante. Si le entra en los ojos, láveselos abundantemente sin frotar y acuda al médico. El contacto del líquido de las pilas con los ojos o la ropa podría causar irritación de la piel o daños oculares.

1. El monitor no debe utilizarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otras pérdidas, incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.
2. No permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura.
3. No modifique este producto.

ADVERTENCIA:

Este es un producto Clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso será necesario que el usuario adopte las medidas pertinentes.

Un dispositivo de fabricación Clase I debe conectarse a una toma de corriente principal con una conexión a tierra.

RIESGO DE ESTABILIDAD

Si el monitor no se coloca en una ubicación lo suficientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, podrían evitarse adoptando precauciones sencillas como pueden ser:

• Utilizar dispositivos de fijación como puedan ser soportes de montaje mural recomendados por el fabricante.
• Emplear únicamente muebles que puedan soportar de forma segura el monitor.
• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo.
• No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte adecuado. No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.
• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles.
• Este equipo no es adecuado para su uso en lugares en los que sea probable que los niños puedan estar sin la supervisión de un adulto.

Especialmente para la seguridad de los niños

• No permita que los niños trepen al monitor ni jueguen con este.
• No coloque el monitor sobre muebles que se puedan usar como peldaños, como puedan ser los cajones de una cómoda.
• Recuerde que los niños se pueden agitar cuando ven un programa, especialmente en un monitor en el que las cosas se ven "más grandes que en la vida real". Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo.
• Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos ni agarrarlos.

INSTRUCCIONES DE SEGURIDAD

• No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde este pueda entrar en contacto con aceite o vapor. Tampoco lo utilice en un entorno en el que haya gases corrosivos (dióxido de azufre, sulfuro de hidrógeno, dióxido de nitrógeno, cloro, amoniaco, ozono, etc.), ya que esto podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua ni otros líquidos. Asegúrese de no introducir en el monitor objetos como puedan ser clips o chinchetas, ya que esto podría causar incendios o descargas eléctricas.
• No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podría dañarlo.
• No utilice el monitor cerca de aparatos de calefacción ni en lugares donde puedan existir temperaturas elevadas, ya que esto podría dificultar la generación de calor excesivo y provocar un incendio.
• No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. Existe riesgo de que la caja se deforme o de que se produzca un fallo de funcionamiento si se usa el monitor bajo la luz solar directa.
• Asegúrese de limpiar periódicamente el polvo y la suciedad adheridos a los respiraderos. Si se acumulara polvo en los respiraderos o en el interior del monitor, podría producirse recalentamiento excesivo, un incendio o fallos de funcionamiento.

• La toma de corriente debe estar instalada cerca del equipo y ser accesible fácilmente.
• Tiempo de funcionamiento continuado y garantía. Este producto se ha diseñado para un uso diario máximo de 16 horas. La garantía no cubrirá un uso continuado que sobrepase las 16 horas al día.

Cable de alimentación

• Emplee únicamente el cable de alimentación suministrado con el monitor.
• No dé el cable de alimentación ni coloque objetos pesados sobre él. No lo estire ni lo doble excesivamente. Tampoco añada cables alargadores ni regletas. Si el cable se daña, podrían producirse incendios o descargas eléctricas.
• No utilice el cable de alimentación con una regleta. La adición de un cable alargador o una regleta podría causar un incendio por sobrecalentamiento.
• No retire ni inserte el enchufe con las manos mojadas. Podrían producirse descargas eléctricas.
• Desenchufe el cable de alimentación si no piensa utilizar el equipo durante un periodo de tiempo prolongado.
• No intente reparar el cable de alimentación si este está roto o no funciona adecuadamente. Solicite la reparación al representante de servicio técnico autorizado.

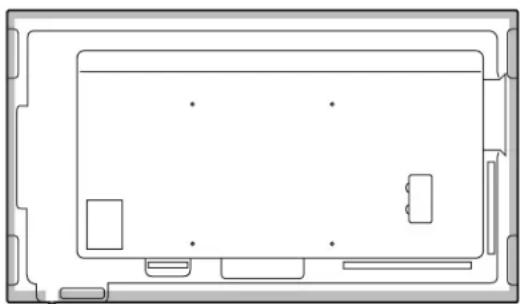

PRECAUCIONES DE MONTAJE

• Este producto es para uso en interiores.
• Se requiere un soporte de montaje en conformidad con las especificaciones VESA.
• Este monitor es pesado. Por consiguiente, consulte a su distribuidor antes de instalar, desinstalar o trasladar el monitor.
• El montaje mural del monitor requiere un soporte especial y el trabajo deberá ser efectuado por un distribuidor autorizado de SHARP. Nunca deberá intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuadas.
• Utilice el monitor perpendicular a una superficie nivelada. Si fuera necesario, el monitor podrá inclinarse un máximo de 20 grados hacia arriba o hacia abajo.
• Este monitor deberá utilizarse a una temperatura ambiente de entre 0 y 40 °C. Proporcione espacio suficiente alrededor del monitor para evitar que el calor se acumule en su interior.

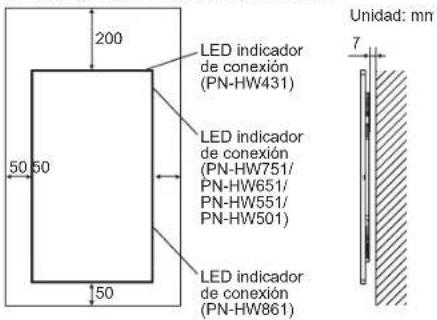

Para el monitor en orientación horizontal

Para el monitor en orientación vertical

• Si fuera difícil proporcionar suficiente espacio por cualquier razón, como puede ser la instalación del monitor debajo de una carcasa, o si la temperatura ambiente pudiera estar fuera del rango de 0 a 40 °C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente dentro del rango necesario.
• No bloquee la abertura de ventilación. Si la temperatura del interior del monitor aumenta, podrían producirse malfuncionamientos.
• No coloque el monitor sobre un dispositivo que genere calor.
• Respete las siguientes medidas al instalar el monitor en orientación vertical. El incumplimiento de las siguientes medidas podría provocar malfuncionamientos.
• Instale el monitor de tal forma que el LED indicador de conexión se ubique en el lado derecho (PN-HW861/PN-HW751/PN-HW651/PN-HW551/PN-HW501) o en la parte superior (PN-HW431).
• Establezca la opción THERMAL SENSOR SETTING del menú SETUP en PORTRAIT. (Véase el MANUAL DE INSTRUCCIONES.)

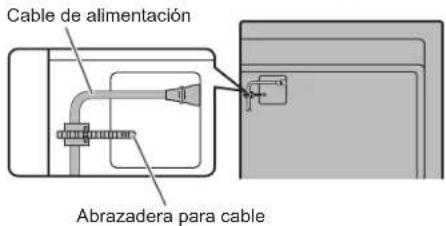

• Asegúrese de sujetar el cable de alimentación (suministrado) realizando la abrazadera de cable suministrada (esto de fijación). Cuando apriete el cable de alimentación, tenga cuidado de hacer el terminal del cable de alimentación. No doble excesivamente el cable de alimentación.

[PN-HW861/PN-HW751/PN-HW651] Abrazadera para cable

[PN-HW551/PN-HW501/PN-HW431]

Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.

Monitor de pantalla de cristal líquido: 1 Control remoto: 1 Cable de alimentación Pila de tamaño "R03" (tamaño "AAA"): 2 CD-ROM (Disco de utilidades para Windows): 1

□ Manual de Instalación (este manual): 1 Abrazadera para cable: 2 Etiqueta con logotipo: 1 Tapa de la unidad flash USB: 1 Tornillo de fijación de la tapa de la unidad flash USB: 1

• SHARP Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.
• Para protección medioambiental, no vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

Especificaciones

Modelo PN-HW861 PN-HW751 PN-HW651
Requisitos de alimentación 100 - 240 V ca, 3,7 A,	50/60 Hz	100 - 240 V ca, 2,9 A, 50/60 Hz	100 - 240 V ca, 2,3 A, 50/60 Hz
Temperatura de funciona * 0°C a 40°C
Humedad de funciona 20% al 80% (sin condensation)
Consumo de energia 330 W 255 W 205 W
Dimensiones (mm) (excluidas las protuberancies)	Aprox. 1928 (An) x 76 (Pr) x 1099 (Al)	Aprox. 1680 (An) x 65,5 (Pr) x 959 (Al)	Aprox. 1458 (An) x 82 (Pr) x 835 (Al)
Peso (kg)		Aprox. 64	Aprox. 55 Aprox. 26
Modelo PN-HW551 PN-HW501 PN-HW431
Requisitos de trabajo 100 - 240 V ca, 1,7 A,	50/60 Hz	100 - 240 V ca, 1,5 A, 50/60 Hz	100 - 240 V ca, 1,3 A, 50/60 Hz
Temperatura de funciona * 0°C a 40°C
Humedad de trabajo 20% al 80% (sin condensation)
Consumo de energia 150 W 130 W 115 W
Dimensiones (mm) (excluidas las protuberancies)	Aprox. 1239 (An) x 60 (Pr) x 711,5 (Al)	Aprox. 1124 (An) x 68 (Pr) x 646,5 (Al)	Aprox. 968 (An) x 60 (Pr) x 559 (Al)
Peso (kg)		Aprox. 16	Aprox. 13 Aprox. 9

• Las condiciones de temperatura podrán cambiar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales.

Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.

Preparación de la Unidad de control remoto

1. Coloque el dedo en la pieza marcada con , luego separe la cubierta.

1. Consulte las indicaciones del compartimento y coloque las pilas suministradas (R03 (tamaño "AAA") x 2) con la polaridad (+) y (-) correcta.
2. Cierre la tapa.

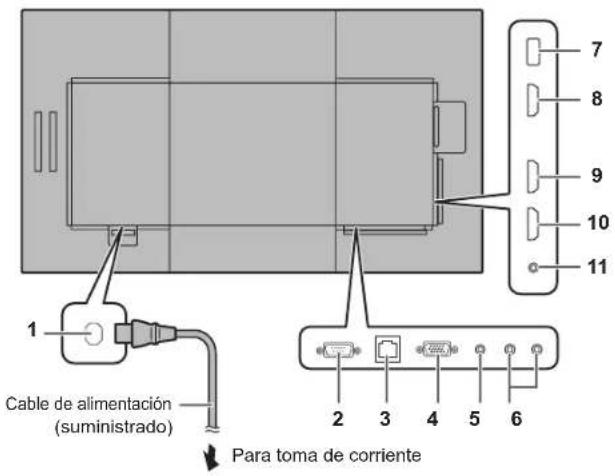

Conexiones

Precaución

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podrá causar malfuncionamientos y problemas.

1. Terminal de entrada de corriente
2. Terminal de entrada RS-232C
3. Terminal de LAN
4. Terminal de entrada D-sub
5. Terminal de entrada de audio
6. Terminales de salida de audio
7. Puerto USB
8. Terminal de entrada HDMI1
9. Terminal de entrada HDMI2
10. Terminal de entrada HDMI3
11. Terminal de salida IR

CONSEJOS

• Los terminales de entrada de audio realizados en cada modo de entrada son los siguientes.

Modo de entrada	Terminal de entrada	audio
HDMI1	Terminal de entrada	HDMI1
HDMI2	Terminal de entrada	HDMI2
HDMI3	Terminal de entrada	HDMI3
D-SUB	Terminal de entrada	audio
USB	Puerto USB

• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• Adobe, Acrobat y Acrobat Reader son marcas registradas o marcas comerciales de Adobe Systems Incorporated en los Estados Unidos de América y/u otros países. VESA es una marca registrada o una marca comercial de Video Electronics Standards Association en los Estados Unidos de América y/u otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos propietarios.

Encendido/apagado

Precaución

• Encienda el monitor antes de encender el ordenador o el dispositivo de reproducción.
• Cuando apague el interruptor primario o el botón POWER y lo vuelva a encender, espere siempre 5 horas como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos.

Encendido de la alimentación principal

• La alimentación principal debe encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor cuando el interruptor primario está encendido.
• Para la desconexión eléctrica completa, desconecte el enchufe principal.

Encendido/apagado

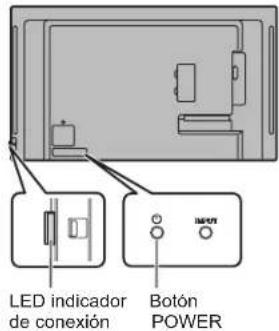

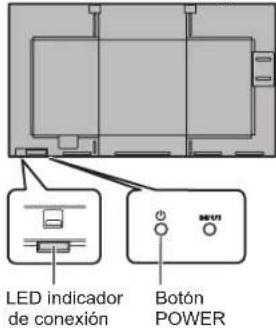

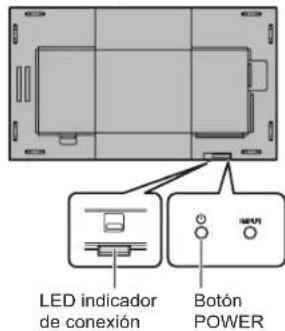

Pulse el botón POWER para encender/apagar.

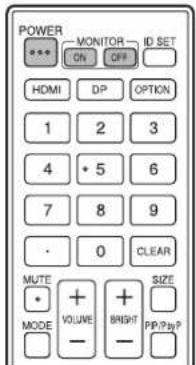

También puede encender/apagar la alimentación pulsando el botón MONITOR ON/botón MONITOR OFF del control remoto.

[PN-HW751/PN-HW651/ PN-HW551/PN-HW501]

[PN-HW861]

[PN-HW431]

Estado Estado del monitor
Encendido de verde Alimentación encendida
Encendido de naranja	Alimentación apagada (modo en espera)
Parpadeo en verde	modo de espera de Signals de entrada

• Si se activa SCHEDULE, el LED indicador de conexión parpadeará alternativamente en rojo y naranja en modo en espera.

Cómo extraer el LED indicador de conexión / sensor de control remoto

Extraer/Guardar LED indicador de conexión / Sensor de control remoto

Modo operativo

Cuando se encienda el monitor por vez primera tras su envío de fábrica, aparecerá la pantalla de ajuste del modo operativo. Establézcalo en MODE1 <MODE01> o MODE2 <MODE02>. MODE1 <MODE01>

OFF IF NO OPERATION está establecido en ON y POWER SAVE MODE está establecido en ON (estos ajustes no pueden cambiarse). Si no se realiza ninguna operación durante 4 horas o más, el monitor pasará automáticamente al modo en espera. El consumo de energía también se reduce al mínimo en el modo en espera.

MODE2

...Permitir la utilización estándar.

OFF IF NO OPERATION está establecido en OFF y POWER SAVE MODE está establecido en OFF. Estos ajustes pueden cambiarse.

Incluso después de haber establecido, podrán realizarse cambios con OPERATION MODE, dentro del menú del monitor. (Véase el MANUAL DE INSTRUCCIONES.)

Ajuste de fecha y hora

• Si aún no se ha ajustado la hora al encender el monitor por vez primera, aparecerá la pantalla de ajuste de la fecha y la hora. Ajuste la fecha y la hora.
• Asegúrese de ajustar la fecha y la hora.

CONSEJOS

• Ajuste la hora en el formato de 24 horas.

Precauciones de montaje (para distribuidores y técnicos de servicios de SHARP)

• Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 2 personas como mínimo. (PN-HW861/ PN-HW751: al menos 3 personas.)
• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.
• Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez sea necesario realizar un trabajo de refuerzo para ciertos materiales como poder ser yeso, paneles de plástico finos o madera antes de iniciar la instalación.
• Este monitor y el soporte deben instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.
• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean de 8 mm a 10 mm más largos que la ménsula de montaje.

• No utilice un destornillador de impacto.
• Al desplazar el monitor, asegúrese de sujetarlo por las asas [PN-HW861/PN-HW751] o sujete las partes marcadas con que aparecen a continuación [PN-HW651/PN-HW551/PN-HW501/PN-HW431]. No lo agarre por la pantalla. Esto puede provocar daños en el producto, fallos o lesiones.

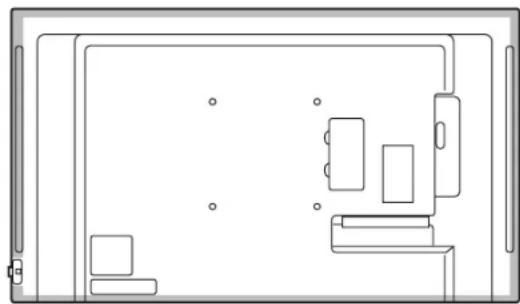

[PN-HW651/PN-HW551/PN-HW501][PN-HW431]

• Una vez efectuado el montaje, asegúrese de que el monitor está instalado de forma segura y que no se pueda aflojar de la pared o el soporte. No utilice orificios de tornillos que no sean orificios de tornillos para soportes de montaje, que se ubican en la parte trasera del monitor para la instalación.

8

Medidas de precaución para la fijación (para distribuidores e ingenieros de servicio de SHARP)

• Al instalar, retirar o mover el monitor, asegúrese de que al menos 2 personas realicen este trabajo. (PN-HW861/PN-HW751: al menos 3 personas).
• Asegúrese de utilizar el soporte de pared proyectado y diseñado para la fijación de este monitor.
• Este monitor está diseñado para instalarse en paredes de hormigón o columnas. Para la fijación a estructuras de otros materiales, como paredes enlucidas / paneles de plástico delgados / paneles de madera contrachapada, es necesario realizar ciertos trabajos de refuerzo antes de la instalación.
• Este monitor y los soportes de fijación deben instalarse en una pared que pueda soportar al menos 4 veces el peso del monitor. La instalación debe realizarse utilizando un método adecuado para el material y la estructura, para la fijación de los soportes. Deben utilizarse tornillos M6 compatibles con el estándar VESA, cuya longitud sea de 8 a 10 mm mayor que el grosor del soporte de fijación.

Está prohibido el uso de herramientas de impacto. Al mover el monitor, sujételo solo por las asas [PN-HW861/PN-HW751] o por las partes indicadas en la figura siguiente, como [PN-HW651/PN-HW551/PN-HW501/PN-HW431]. No lo agarre por la pantalla. Esto puede provocar daños en el producto, su mal funcionamiento o lesiones a personas.

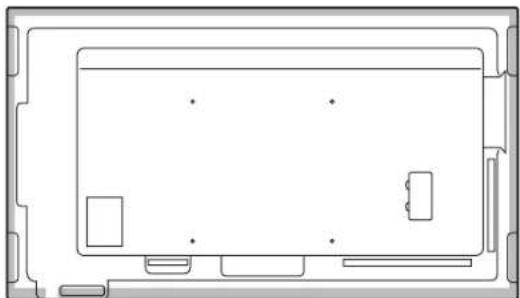

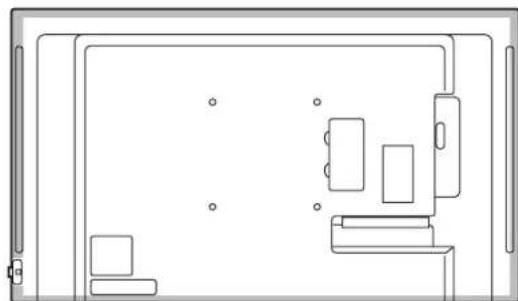

[PN-HW651/PN-HW551/PN-HW501][PN-HW431]

• Después de la instalación, asegúrese de que el monitor esté firmemente fijado a la pared y a los soportes. Está prohibido utilizar cualquier otro orificio para los tornillos de fijación, excepto los orificios para los tornillos de fijación de los soportes, situados en la parte trasera del monitor.

SHARP®

SHARP CORPORATION

19D

(1)
