MANUAL DE USUARIO KDTD72BT JVC
MANUAL DE INSTRUCCIONES
JVCKENWOOD Corporation
((SiriusXm)))
Made for
iPhone iPod
Bluetooth
KZ TECHNOLOGY
Para uso del cliente:
Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de su vida útil deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos equipos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.
La operación de este equipo está sujeta a las siguientes dos condiciones:
(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
ACUERDO DE LICENCIA DE SOFTWARE
Procedimientos iniciales 5
1 Confirmar el tipo de transmisión y cancelar la demostración 2 Ajuste del reloj y la fecha 3 Realice los ajustes básicos
Radio 7 CD/USB/iPod. 9 AUX. 12 Radio SiriusXM* 12 Aplicación JVC Remote 16 Bluetooth 17
Bluetooth-Conexión
Bluetooth - Teléfono móvil
Bluetooth - Audio
Ajustes de audio 24 Ajustes de visualización 30 Aprendizaje del mando a distancia del volante de dirección.......31
Referencias 32

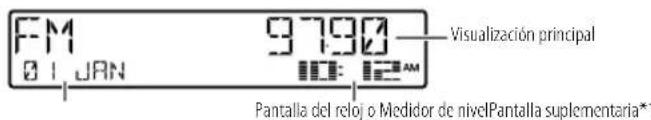

Mantenimiento Más información Cambiar la información en pantalla
Localización y solución de problemas 36 Instalación/Conexión 38 Especificaciones 42
Cómo leer este manual
- Las pantallas y las placas frontales que se muestran como ejemplos en este manual se utilizan para explicar claramente las operaciones. Por esta razón, pueden diferir de las pantallas o placas frontales del producto real.
- Las operaciones se explican utilizando principalmente los botones de la placa frontal del KD-T92MBS.
- Se utilizan indicaciones en inglés para las explicaciones. Puede seleccionar el idioma de visualización desde el menú. (Página 6)
- [XX] indica los elementos seleccionados.
- (Página XX) significa que hay información disponible en la página indicada.
Este símbolo fijado en el producto indica que hay instrucciones importantes de operación y mantenimiento en este manual. Asegúrese de leer atentamente las instrucciones contenidas en este manual.
Antes del uso
IMPORTANTE
- Antes de utilizar este producto y para asegurar su uso correcto, lea completamente este manual. En especial, lea y acate las Advertencias y Precauciones incluidas en este manual.
- Guarde el manual en un lugar seguro y accesible para futuras consultas.
ADVERTENCIA
- No utilice ninguna función que pueda desviar su atención cuando esté conduciendo el vehículo.
- No ingiera la pila, existe riesgo de quemaduras por productos químicos. El mando a distancia suministrado con este producto contiene una pila de botón/plana.
Si se ingiere la pila de botón/plana, puede causar quemaduras internas graves en solo 2 horas y puede provocar la muerte.
Mantenga las pilas nuevas y usadas fuera del alcance de los niños. Si el compartimento de la pila no se cierra con seguridad, deje de usar el producto y manténgalo alejado de los niños. Si piensa que las pilas pueden haber sido ingeridas o colocadas debajo de alguna parte del cuerpo, busque inmediatamente asistencia médica.
PRECAUCIÓN
Ajuste del volumen:
- Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.
- Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.
General:
- Evite el uso de dispositivos externos cuando pueda afectar la seguridad de conducción.
- Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.
- Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
- Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.
- Dependiendo del tipo de vehículo, la antena se extiende automáticamente cuando se enciende la unidad con el cable de control de antena conectado (página 40). Apague la unidad cuando estacione en un lugar con techo bajo.
Mando a distancia (RM-RK52):
- No deje el mando a distancia sobre superficies calientes, tales como el salpicadero.
- Riesgo de incendio o explosión si se sustituye la batería por una del tipo incorrecto.
Utilice solamente baterías del tipo.
- Existe riesgo de incendio, explosión o fugas de líquido o gases inflamables si la batería se deja en entornos con temperaturas extremadamente altas y/o se expone a una presión de aire extremadamente baja. El bloque de baterías no debe exponerse a una fuente de calor excesiva, como luz solar, fuego o similar.
- Existe riesgo de incendio, explosión o fugas de líquido o gases inflamables si la batería se arroja al fuego, se pone en un horno caliente, se recarga, se pone en cortocircuito, o se aplasta o perfora.
- Si el líquido derramado entra en contacto con los ojos o la ropa, lávese inmediatamente con agua y consulte con un médico.
Puntos básicos

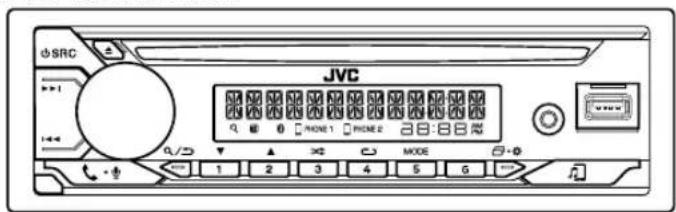

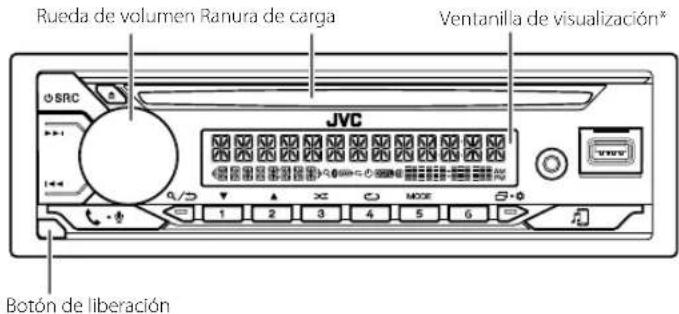

Placa frontal
KD-T92MBS:
KD-T721BT/KD-TD72BT/KD-SR87BT;
* Solo para fines ilustrativos.
| Para En la plac frontal |
| Encenderlaunidad | Pulse SRC. • Pulse ymantenga pulsado para apagar launidad. |
| Ajustar el volumenGire la ruedade volumen. |
| Pulse la ruedade volumen para enmudecer el sonido o paasar la reproduccion. • Pulse otheravapara cancelar. El nivel de volumen vuellevaal nivel anterionantes del silenciamiento o la pausa. |
| Seleccionaruna fuente | • Pulse SRC repetidamente. • Pulse SRC y, a continuacion, gire la ruedade volumenantes de que transcurran2segundos. |
| Cambiari la informacion en pantalla | Pulse●●repeticidad. (Pagina 34, 35) |
4 ESPAÑOL
Procedimientos básicos

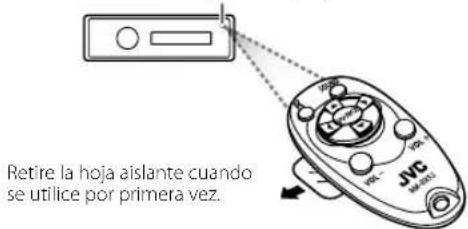

Mando a distancia (RM-RK52) (para KD-T721BT)
Esta unidad puede controlarse a distancia mediante un mando a distancia adquirido como opción.
Sensor remoto (No lo exponga a la luz solar brillante.)
Cómo cambiar la batería
Para el mando a distancia
Ajustar el volumen: Pulse VOL + o VOL -
Pulse y mantenga pulsado VOL + para aumentar continuamente el volumen hasta 15. Pulse para enmudecer el sonido o pausar la reproducción. - Pulse otra vez para cancelar. El nivel de volumen vuelve al nivel anterior antes del silenciamiento o la pausa.
Seleccionar una fuente: Pulse SOURCE repetidamente.
Confirmar el tipo de transmisión y cancelar la demostración
Cuando enciende la unidad por primera vez (o [FACTORY RESET] está ajustado a [YES], consulte la página 6), en la pantalla se muestra: "2-WAY X'OVER" o "3-WAY X'OVER" "PRESS" /VOLUME KNOB" TO CONFIRM".
1 Pulse la rueda del volumen para confirmar el tipo de transición actual. A continuación, en la pantalla se muestra: "CANCEL DEMO" · "PRESS" · "VOLUME KNOB". Para cambiar el tipo de transición, consulte la página 25.
2 Pulse la rueda de volumen.
Se selecciona [YES] para la configuración inicial.
3 Pulse de nuevo la rueda de volumen.
Aparece "DEMO OFF".
Ajuste del reloj y la fecha
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar [CLOCK] y, a continuación, pulse la rueda.
Para ajustar el reloj
3 Gire la rueda de volumen para seleccionar [CLOCK ADJUST] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda.
Ajuste la hora en el orden de "Hora" "Minutos".
5 Gire la rueda de volumen para seleccionar [CLOCK FORMAT] y, a continuación, pulse la rueda. 6 Gire la rueda de volumen para seleccionar [12H] o [24H] y, a continuación, pulse la rueda.
Procedimientos iniciales
Para ajustar la fecha
7 Gire la rueda de volumen para seleccionar [DATE SET] y, a continuación, pulse la rueda. 8 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Ajuste la fecha en el orden de "Día" "Mes" "Año". 9 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse
Realice los ajustes básicos
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse
Predeterminada: [XX]
| [SYSTEM] |
| [KEY BEEP] | (No aplicable si se ha selecciónado crossover de 3 vías.) (Págrina 25) [ON]: Activ el tono de pulsación de teclas.; [OFF]: Se desactiva. |
| [SOURCESELECT] |
| [AM SRC]*1 | [ON]: Habitita AM en la selección de la fuente.; [OFF]: Se deshabilita. (Págrina 7) |
| [BT AUDIO SRC]*1 | [ON]: Habitita BT AUDIO en la selección de la fuente.; [OFF]: Se deshabilita. (Págrina 23) |
| [BUILT-IN AUX]*1 | [ON]: Habitita AUX en la selección de la fuente.; [OFF]: Se deshabilita. (Págrina 12) |
| [USER S.REMO] | (Para KD-T721BT)
Para más detalles, consulte la頁pina 31. |
| [F/W UPDATE]*2 |
| [UPDATE SYSTEM] |
| [F/W UP xxxx] | [YES]: Se empieza aactualizar el firmware. ; [NO]: Se Cancela (laactualizaciónno seactiva).
Para Obtener información sobre是如何actualizar el firmware, visite<https://www.jwc.net/cs/car/>. |
| [FACTORY RESET] | [YES]: Se restablecen los ajustes predeterminados (excepto la emisiónmemorizada).; [NO]: Se Cancela. |
| [CLOCK] |
| [TIME SYNC] | [ON]: El reloj se ajusta automatísticamente en synchronizecon los datos de la hora del reloj (CI) de la SERIAL FM Radio Broadcast Data System/serial FM RadioData System. ; [OFF]: Se cancela. |
| [CLOCK DISPLAY] | [ON]: La hora del reloj siempre se visualiza en la pantalla cuando launidad estáapagada. ; [OFF]: Se cancela. |
| [ENGLISH] |
| [ESPANOL] | Selección el idioma de visualización para el menu y la información de lamúsica, si corresponde.Por defecto, se seleccióna [ENGLISH]. |
| [FRANCAIS] |
| [DEMO MODE] | [ON]: La demostración en pantalla seactiva automatísticamente tras un periodode inactividad de aproximamente 15seguidos. ; [OFF]: Se desactiva. |
*1 No se visualiza cuando se ha seleccionado la fuente correspondiente. 2 Está prohibido utilizar versiones anteriores del firmware.

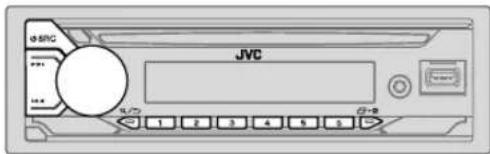

Radio
Búsqueda de una emisora
1 Pulse SRC repetidamente para seleccionar FM o AM. 2 Pulse 一 / 一 (o pulse / en el mando a distancia) para la búsqueda automática de emisoras.
(0)
Pulse y mantenga pulsado I / (o pulse y mantenga pulsado / en el mando a distancia) hasta que parpadee "M" y, a continuación, pulse repetidamente para la búsqueda manual de emisoras.
Ajustes en la memoria
Puede almacenar hasta 18 emisoras de FM y 6 emisoras de AM en la memoria.
Almacene una emisora
Mientras escucha una emisora...
Pulse y mantenga pulsado uno de los botones numéricos (1 a 6).
(0)
1 Pulse y mantenga pulsada la rueda de volumen hasta que "PRESET MODE" parpadee. 2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda.
Aparece "MEMORY" una vez almacenada la emisora.
Pulse uno de los botones numéricos (1 a 6).
(c)
1 Pulse. 2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda.
Otros ajustes
1 Pulse y mantenga pulsado. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que deseo, siga las instrucciones indicadas en el elemento seleccionado. 4 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse.
| [RADIO TIMER] | (Para KD-T92MBS) |
| Enciende la radio a una hora española, independientelemente de la fuente actual. |
| 1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Secciona la fecuencia de activación del temporizador. |
| 2 [FM]/[AM]/[SIRIUS XM]*1: Seccionar una fuente. |
| 3 [01] a [18] (para FM/SIRIUS XM)/[01] a [06] (para AM): Seccione la emisora preajustada. |
| 4 Define el día*2 y la hora deactivacion. |
| Al finalizar, el indicator ‘#’se illumina. |
| El temporizador de la radio no seactivara en los seguidentes casos. |
| • Launidad estáapagada. |
| • Se ha seleccionado [OFF] para [AM SRC] en [SOURCE SELECT] desdepuesdohaber seleccionado AM para el temporizador de la radio. (Páginä 6) |
1, 2: (consulte la página 8)
Radio
| [SSM] | [SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Configura automatistically hasta 18 emisoras para FM. "SSM"cede de destellar cuando se almacenan las primeras 6 emisoras. Selección[SSM 07-12]/[SSM 13-18] para almacenar las 12 emisoras siguientes. |
| [IF BAND] | [AUTO]: Aumenta la selectividad del sintonizador para reducir las interferencias con emisoras FM adyacentes. (Se pueda perdcer el efecto estéreo.) ; [WIDE]: Sujeto a interferencias de las emisoras FM adyacentes, pero la calidad del sonido no se degrada y se conserva el efecto estereofónico. |
| [MONO SET] [ON]: Mejora la recepción de FM pero se pueda perdcer el efecto estéreo.; [OFF]: Se cancela. |
| [AREA] [N.AMERICA]: Intervalos de AM/FM para América del Norte/Central/Sur: 10 kHz/200 kHz; [S.AMERICA]: Intervalos de AM/FM para algunos País de América del Sur: 10 kHz/50 kHz; [EUROPE]: Intervalos de AM/FM para otheras areas: 9 kHz/50 kHz. |
| [PTY SEARCH] | Selección un Código PTY para el FM Radio Broadcast Data System (consulte a continuação "Código PTY para FM Radio Broadcast Data System"). Si hay una emisión que esta difundiendo un programa queonga el mesmo)."códiga PTY que el seleccionado por usted, se sintonizará esta emisión. |
1 Solo es posible seleccionarlo si el sintonizador para vehículos SiriusXM está conectado. (Página 12) 2 Puede seleccionarse solo si se selecciona [ONCE] o [WEEKLY] en el caso 1.
Código PTY para FM Radio Broadcast Data System
[NEWS], [INFORM] (información), [SPORTS], [TALK], [ROCK], [CLS ROCK] (rock clásico), [ADLT HIT] (éxitos antiguos), [SOFT RCK] (rock suave), [TOP 40], [COUNTRY], [OLDIES], [SOFT], [NOSTALGA] (nostalgia), [JAZZ], [CLASSIC] (clásica), [R & B] (ritmos y blues), [SOFT R&B] (ritmos y blues suave), [LANGUAGE], [REL MUSC] (música religiosa), [REL TALK] (charlas sobre religión), [PERSNITY] (personalidad), [PUBLIC], [COLLEGE], [HABL ESP] (charlas en español), [MUSC ESP] (música española), [HIP HOP], [WEATHER]
| [TUNER SETTING] (para KD-T721BT) |
| [SSM] | [SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Configura automatistically hasta 18 emisoras para FM. "SSM" deja de destellar cuando se almacenan las primeras 6 emisoras. Selección [SSM 07-12]/[SSM 13-18] para almacenar las 12 emisoras tíquentes. |
| [IF BAND] | [AUTO]: Aumenta la selectividad del sintonizador para reducir las interferencias con emisoras FM adyacentes. (Se pueda perdir el efecto estéreo).; [WIDE]: Sujeto a interferencias de las emisoras FM adyacentes, pero la calidad del sonido no se degrada y se conserva el efecto estereofónico. |
| [MONO SET] [ON]: Mejora lareichión de FM pero se pueda perdir el efecto estéreo. ; [OFF]: Se cancella. |
| [NEWS SET] [ON]: Si estuvierra disponible, la unidad cambiará temporalmente al Noticiero. ; [OFF]: Se cancella. |
| [REGIONAL] | [ON]: Cambia a other emisora solo en la region españica que utilizes el control "AF".; [OFF]: Se cancella. |
| [AF SET] | [ON]: Cuando lareichión actual es deficiente, busca automatisticallyOTHER emisora que transmitita el misismo programa en la misma red Radio Data System con mayorreichión deelfast. ; [OFF]: Se cancella. |
| [TI] [ON]: Permite que la unidad cambie temporamente a Información sobre el tráfico si está disponible (El indicator "TI" se enciende)@m间隙 escucha todas las fuentes, excepto AM. ; [OFF]: Se cancella. |
| [AREA] | [N.AMERICA]: Intervalos de AM/FM para América del Norte/Central/Sur: 10 kHz/200 kHz.; [S.AMERICA]: Intervalos de AM/FM para algunos País de América del Sur: 10 kHz/50 kHz.; [EUROPE]: Intervalos de AM/FM para others areas: 9 kHz/50 kHz. |
| [PTY SEARCH] | Selección un número PTY para FM Radio Data System (páginal 9).Si hay una emisión que esta difundido un programa queonga el misismo número PTY que el selecciónado por usted, se sintonizarà相关政策. |
- [NEWS SET]/[REGIONAL]/[AF SET] se puede seleccionar solamente cuando la fuente es FM.
Radio
- Si el volumen se ajusta durante la recepción de la información sobre tráfico, alarma o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico, alarma o boletín de noticias.
La fuente cambia automáticamente a CD y se inicia la reproducción.
Conecte un dispositivo USB
La fuente cambia automáticamente a USB y se inicia la reproducción.
* No deje el cable dentro del vehículo cuando no lo esté utilizando.

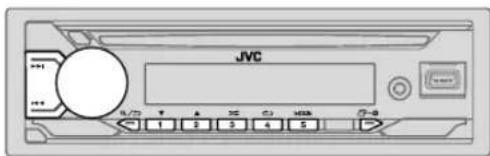

CD/USB/iPod

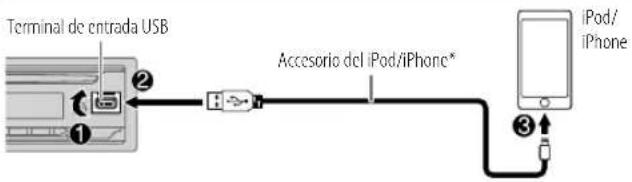

Conecte un iPod/iPhone
La fuente cambia automáticamente a iPod USB y se inicia la reproducción. - Consulte "Conexión de un iPod/iPhone" (página 17). No deje el cable dentro del vehículo cuando no lo esté utilizando.
Operaciones básicas
Fuente seleccionable:
CD/USB/iPod USB o iPod BT
Para obtener información sobre los archivos de audio reproducibles, consulte "Archivos reproducibles" en la página 33.
| Para En la plac frontal En el mando a distancia | |
| Retroceder/avanzar rápidamente | Pulse y mantenga pulsado ▪/□. | Pulse y mantenga pulsado ▪/□. |
| Selección un a pista/archivo | Pulse ▪/□. | Pulse ▪/□. |
| Selección un a carpeta* | Pulse 2▲/1▼. | Pulse ▲/▼. |
| Repetur reproducción | Pulse 4●repetidamente. [TRACK REPEAT]/[ALL REPEAT]: CD de audio [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]: Archivo MP3/WMA/AAC/WAV/FLAC [REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF]: iPod |
| Reproducción aleatoria | Pulse 3●repetidamente. [ALL RANDOM]/[RANDOM OFF]: CD de audio [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF]: Archivo MP3/WMA/AAC/WAV/FLAC [SHUFFLE OFF]/[SHUFFLE ON]: iPod |
Para CD: Sólo para archivos MP3/WMA/AAC. Esto no funciona para iPod.
CD/USB/iPod
Seleccionar Music drive
Pulse MODE repetidamente cuando está en una fuente USB.
Se reproducirán las canciones almacenadas en la unidad.
- Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).
- Unidad seleccionada de un dispositivo de múltiples unidades. (Esta unidad puede utilizarse con varios dispositivos de memoria (hasta 4 unidades). Sin embargo, esta unidad puede tardar cierto tiempo en leer la información si hay conectadas tres tarjetas o más.)
Seleccione el archivo que desea reproducir.
De una carpeta o una lista.
1 Pulse Q/D. 2 Gire la rueda de volumen para seleccionar una carpeta/lista y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda.
Se inicia la reproducción del archivo seleccionado.
Búsqueda rápida (aplicable solo a la fuente CD y la fuente USB).
Si existen numerosos archivos, puede realizar una búsqueda rápida.
1 Pulse. 2 Gire la rueda de volumen para seleccionar una carpeta/lista y, a continuación, pulse la rueda. 3 Gire la rueda de volumen rápidamente para navegar por la lista con rapidez. 4 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda.
Se inicia la reproducción del archivo seleccionado.
Búsqueda alfabética (aplicable solo a la fuente iPod USB y la fuente iPod BT).
Puede realizar la búsqueda de un archivo por el primer carácter.
1 Pulse. 8/3 2 Gire la rueda de volumen para seleccionar una lista y, a continuación, pulse la rueda. 3 Pulse 2 / 1 o gire rápidamente la rueda de volumen para seleccionar el carácter deseado (A a Z, 0 a 9, OTHERS).
Seleccione "OTHERS" si el primer carácter no es una letra A a Z ni un número 0 a 9.
4 Pulse la rueda de volumen para iniciar la búsqueda.
Se mostrarán los ARCHIVOS con los caracteres realizados para la búsqueda o con caracteres similares (en orden alfabético).
5 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda.
Se inicia la reproducción del archivo seleccionado.
- Para volver al elemento de ajuste anterior, pulse a/b.
- Para cancelar, pulse y mantenga pulsado @/
AUXRadioSiriusXM
para KD-T92MBS)
La música de un reproductor de audio portátil se puede escuchar a través de una toma de entrada auxiliar.
Preparativos:
Seleccione [ON] para [BUILT-IN AUX] en [SOURCE SELECT]. (Página 6)
Comience a escuchar
1 Conecte un reproductor de audio portátil (disponible en el mercado).
Miniclavija estéreo de 3,5 mm (1/8 pulgada) con conector en "L" (disponible en el mercado).
2 Pulse SRC repetidamente para seleccionar AUX. 3 Encienda el reproductor de audio portátil e inicie la reproducción.
Para una calidad de audio óptima, utilice una miniclavija estéreo de auricular de 3 contactos.
Solo SiriusXM®: todo lo que quieras escuchar, en un solo lugar. Con más de 140 canales, incluye música sin publicidad, además de lo mejor en deportes, noticias, empresas, comedia y entretenimiento. Bienvenido al mundo de la radio satelital. Se requiere un sintonizador para vehículos SiriusXM y una suscripción. Para obtener más información, visite .
Preparativos:
1 Conecte el sintonizador para vehículos SiriusXM opcional (disponible en el mercado).
2 Revise su ID de Radio para la activación.
Se necesita el ID de Radio SiriusXM para la activación; lo encontrará sintonizando el canal 0, en la etiqueta del sintonizador para vehículos SiriusXM y en su empaque.
El ID de Radio no incluye las letras I, O, S ni F.
3 Active la suscripción.
Para usuarios en los EE. UU.:
En línea: Visite
Teléfono: Llame al 1-866-635-2349
Para los usuarios de Canadá:
En línea: Visite
Teléfono: Llame al 1-888-539-7474
4 Pulse SRC repetidamente para seleccionar SIRIUS XM e iniciar la actualización.
Comience a escuchar
1 Pulse SRC repetidamente para seleccionar SIRIUS XM. 2 Pulse.
El indicador se enciende.
3 Gire la rueda de volumen para seleccionar CATEGORY y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar una categoría en la lista y, a continuación, pulse la rueda.
Si se selecciona "ALL CHANNELS", se muestran todos los canales disponibles.
5 Gire la rueda de volumen para seleccionar un canal y, a continuación, pulse la rueda.
- Para cambiar rápidamente de canal, mantenga pulsado 1/2.
- Si no se realiza ninguna operación durante 10 segundos, se seleccionará automáticamente un canal.
(0)
Pulse / para la búsqueda manual de un canal. - Para cambiar rápidamente de canal, mantenga pulsado I 1 / ⋅I.
La pantalla de entrada del código de bloqueo aparece cuando se selecciona un canal bloqueado o con contenido para adultos. Para recibir el canal, introduzca el código de bloqueo. (Página 15)
Control parental
La función Control parental le permite limitar el acceso a cualquier canal de SiriusXM, incluyendo aquellos con contenido para adultos. Cuando está habilitada, la función Control parental requiere que introduzca un número de acceso para sintonizar los canales bloqueados. - Puede encontrar información sobre la configuración del número de acceso y los canales de bloqueo en la página 15.
Ajustes en la memoria
Puede almacenar hasta 18 canales.
Guarde un canal
Mientras escucha un canal...
Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). (c) 1 Pulse y mantenga pulsada la rueda de volumen hasta que "PRESET MODE" parpadee. 2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda. El número de preajuste parpadea y aparece "MEMORY".
Pulse uno de los botones numéricos (1 a 6).
(c) 1 Pulse. 2 Gire la rueda de volumen para seleccionar PRESET y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda.
Radio SiriusXM® (para KD-T92MBS)
SiriusXM ReplayTM
Mientras escucha un canal...
1 Pulse la rueda de volumen.
El indicador ^ 念 se ilumina y la unidad memoriza la posición en pausa.
2 Pulse la rueda de volumen para iniciar la reproducción.
La reproducción comienza desde la posición en pausa del paso 1.
Durante la reproducción...
Para En la placa frontal
| Reproducción/pausa Pulse la rueda de volumen. |
| Saltar hacía extras/hacia adelante* | Pulse / >/ > |
| Retroceder/Adelantar* | Pulse y mantenga pulsado / >/ > |
| Ir a Live (En vivo) y salir de Replay (Reproducción)* | Pulse y mantenga pulsada la rueda de volumen. |
| 1 Pulse / >/ >2 Gire la rueda de volumen para selectionar LIVE y, a continuación, pulse la rueda. |
- Cuando se alcanza o se selecciona Live (En vivo), comienza la reproducción Live (En vivo) y sale de la reproducción.
SmartFavorites y TuneStartTM
Los canales presintonizados por el usuario se asignan inicialmente a los canales SmartFavorites. El canal SmartFavorite está disponible con el sintonizador para vehículos SiriusXM SXV200 o posteriores. El sintonizador para vehículos SiriusXM almacena automáticamente el contenido de difusión de audio de los canales SmartFavorites en segundo plano.
Uso de SXV200: Esta unidad puede asignar un máximo de seis canales SmartFavorites. Si intenta asignar un 7º canal, se emitirá un pitido de error. Inicialmente, los canales presintonizados 1 a 6 se asignan a SmartFavorites.
Uso del sintonizador para vehículos SiriusXM posteriores al SXV200: Esta unidad puede asignar un máximo de 18 canales SmartFavorites. Inicialmente, todos los canales presintonizados se asignan a SmartFavorites.
- Para los canales SmartFavorites, * "le sigue al último carácter del nombre de canal."
Le permite rebobinar y reproducir hasta 30 minutos de cualquier programa de noticias, charlas, deportes o música al seleccionar un canal SmartFavorite.
- La reproducción comienza desde el principio de la canción si [TUNE START] está ajustado en [ON] (página 15) para la mayoría de los canales de música almacenados como SmartFavorite.
Para En la placa frontal
| Señecionar un
canal SmartFavorite
guardado | Pulse uno de los botones numéricos (1 a 6). |
| 1 Pulse ./3
2 Gire la rueda de volumen para selectionar PRESET y, a
continuación, pulse la rueda.
3 Gire la rueda de volumen para selectionar un número
de preajuste y, a continuación, pulse la rueda. |
| Cancelar los canales
SmartFavorites | 1 Pulse ./3
2 Gire la rueda de volumen para selectionar PRESET y, a
continuación, pulse la rueda.
3 Gire la rueda de volumen para selectionar un número
de preajuste y luigo pulsela y manténgala pulsada.
* * se elimina delultimate�性候. |
| Reassignar
los canales
SmartFavorites | Repita los pasos 1 a 3 de "Cancelar los canales
SmartFavorites".
* * le sigue alultimate�性候. |
Radio SiriusXM® (para KD-T92MBS)
TuneScanTM
Puede obtener una vista previa de las canciones que se perdió en cada uno de los canales de música SmartFavorites o el canal de música sintonizado actualmente.
1 Pulse.
2 Gire la rueda de volumen para seleccionar TUNE SCAN y, a continuación, pulse la rueda.
La exploración comienza para los primeros seis segundos del contenido de música grabado.
- Para escuchar la canción actual, pulse la rueda de volumen para detener la exploración. La unidad continúa reproduciendo la canción actual.
- Para seleccionar la canción anterior/siguiente, pulse I 1 / ▷■
- Para cancelar la exploración, mantenga pulsada la rueda de volumen. La reproducción vuelve al canal en que estaba antes de acceder a TuneScan.
- Al pulsar cualquier botón que no sea el mando de volumen o /, la exploración se interrumpirá y detendrá eventualmente.
Ajustes de SiriusXM
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que deseo siga las instrucciones indicadas en el elemento seleccionado. 4 Pulse 2 para salir.
Para volver al elemento de ajuste anterior, pulse a/
Para desbloquear los ajustes:
1 Gire la rueda de volumen para seleccionar un número. 2 Pulse / para mover la posición de ingreso. 3 Repita los pasos 1 y 2 para ingresar el número de acceso actual. (El número de acceso inicial es 0000.) 4 Pulse la rueda de volumen para confirmar.
| [CODE SET] | 1 Gire la rueda de volumen para selecciónar un número.
2 Pulse ↓/→↑ para mover la posición de ingresso.
3 Repita los pasos 1 y 2 para ingresar un nuevo número de acces de 4 digitos.
4 Pulse la rueda de volumen para confirmar.
5 Repita los pasos 1 a 4 para volver a confirmar el número de acces.
· Tome nota del nuevo número de acces para laproxima vez que ingrese a la configuraciónde bloqueo de canales. |
| [LOCK SETTING] [MATURE CH]: Señeciónla configuraciónde bloqueo definida porSiriusXM. ;[USER DEFINED]: Señeciónlos canales individuales que el usuario deseábloquear. ; [OFF]: Se cancela. |
| [CHANNEL EDIT]*1 | 1 Gire la rueda de volumen para selecciónar una categoria y, acontinuación, pulse la rueda.
2 Gire la rueda de volumen para selecciónar el canal que desea bloquear y, acontinuación, pulse la rueda.
La "L" antecede al número de canal.
3 Para salir, pulse y mantenga pulsado. |
| [CHANNEL CLEAR]*1 | [YES]: Borra todos los canales bloqueados. ; [NO]: Se cancela. |
| [TUNE START]*2 | [ON]: Todos los canales de música calificadas de SmartFavorites comenizarán a reproducir desde el principal de la canción. ; [OFF]: Se cancela. |
| [SIGNAL LEVEL] | Muestra la intensidad ([NO SIGNAL]/[WEAK]/[GOOD]/[STRONG]) de la recepciónactual de la Alertsal. |
| [BUFFER USAGE] | Muestra el uso de la memoria ([0%] a [100%]) del bifer de reproducción. |
| [SXM RESET] [YES]: Todos los ajustes de SiriusXM se restablecen a sus valorespredeterminados. ; [NO]: Se cancella. | |
#1 Se visualiza solo cuando [LOCK SETTING] se ajusta a [USER DEFINED]. *2 Solo está disponible si el sintonizador para vehículos SiriusXM es un modelo SXV200 o posterior compatible con SmartFavorites.
Aplicación JVC Remote
La aplicación JVC Remote le permite controlar el receptor para automóvil JVC desde un iPhone/iPod touch (a través de Bluetooth o del terminal de entrada USB) o un dispositivo Android (a través de Bluetooth). - Para obtener más información, visite https://www.jvc.net/cs/car/ .
Preparativos:
Antes de la conexión, instale la versión más reciente de la aplicación JVC Remote en su dispositivo.
Comience a usar la aplicación JVC Remote
1 Inicie la aplicación JVC Remote en su dispositivo.
2 Conecte su dispositivo.
- Para el dispositivo Android: Empareje el dispositivo Android con esta unidad a través de Bluetooth. (Página 17)
- Para iPhone/iPod touch: Conecte el iPhone/iPod touch al terminal de entrada USB. (Página 10) (o)
Empareje el iPhone/iPod touch con esta unidad a través de Bluetooth. (Página 17) (Asegúrese de que el terminal de entrada USB no está conectado a ningún dispositivo.)
Consulte lo siguiente "Ajustes para usar la aplicación JVC Remote". Por defecto, se selecciona [ANDROID]. Para usar el iPhone/iPod touch, seleccione [SÍ] para [IOS].
Ajustes para usar la aplicación JVC Remote
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Pulse #salir.
Para volver al elemento de ajuste anterior, pulse
| [REMOTE APP] |
| [SELECT] | Selección el dispositivo ([IOS] o [ANDROID]) en el que deseña ejecturar la aplicación. |
| [IOS] | [YES]: Seccione iPhone/iPod touch para usar la aplicación a través de Bluetooth o a través del terminal de entrada USB connectado.; [NO]: Se cancella.Si selección [IOS], selección la fuente iPod BT (o la fuente iPod USB si su iPhone/iPod touch está conectado a través del terminal de entrada USB) paraactivar la aplicación.La-connectividad de la aplicación sera interrupienda o desconnectada si:Se cambía de la fuente iPod BT a cualquier fuente de reproducción conectada através del terminal de entrada USB.Se cambía de la fuente iPod USB a la fuente iPod BT. |
| [ANDROID] | [YES]: Secciona el dispositivo Android para usar la aplicación a través deBluetooth.; [NO]: Se cancella. |
| [ANDROIDLIST] | Selección en la lista el dispositivo Android a utiliser.Se visualiza sólo cuando [ANDROID] de [SELECT] se ajusta a [YES]. |
| [STATUS] | Muestra el estado del dispositivo selecciónado.[IOS CONNECTED]: Puede usar la aplicación mediante el iPhone/iPod touch connectado a través de Bluetooth o del terminal de entrada USB.[IOS NOT CONNECTED]: No se ha connectado ningún dispositivo iOS para usar la aplicación.[ANDROID CONNECTED]: La aplicación se pueda usar en el dispositivo Android connectado a través de Bluetooth.[ANDROID NOT CONNECTED]: No se ha connectado ningún dispositivo Android para usar la aplicación. |
Bluetooth®
- Para realizar las operaciones, asegúrese de activar la función Bluetooth del dispositivo. Las condiciones de la señal varían dependiendo del entorno.
Conexión Bluetooth
Perfiles Bluetooth compatibles
- Perfil manos libres (HFP) - Perfil de distribución de audio avanzado (A2DP) - Perfil de control remoto de audio/video (AVRCP) - Perfil de puerto serie (SPP) - Perfil de acceso a la guía telefónica (PBAP)
Códecs Bluetooth compatibles
- Códec de sub-banda (SBC) - Códec de audio avanzado (AAC)

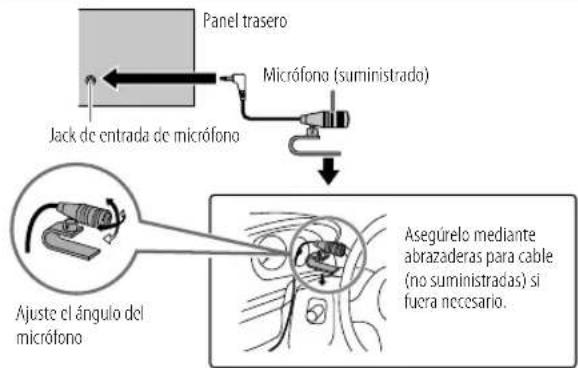

Conecte el micrófono
Emparejar y conectar por primera vez un dispositivo Bluetooth
1. Pulse SRC para encender la unidad. 2. Busque y seleccione el nombre de su receptor ("KD-T92MBS"/ "KD-T721BT"/"KD-TD72BT"/"KD-SR87BT") en el dispositivo Bluetooth. "BT PAIRING" parpadea en la pantalla.
- En el caso de algunos dispositivos Bluetooth, puede ser necesario ingresar el número de identificación personal (código PIN) inmediatamente después de la búsqueda.
3. Realice (A) o (B) dependiendo de los datos mostrados en la pantalla.
En el caso de algunos dispositivos Bluetooth, la secuencia de emparejamiento puede diferir de lo descrito en los siguientes pasos.
(A) "Nombre del dispositivo" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXX" es una clave de 6 dígitos que se genera aleatoriamente durante cada emparejamiento.
Asegúrese de que las claves que aparecen en la unidad coincidan con las que aparecen en el dispositivo Bluetooth.
Pulse la rueda de volumen para confirmar la clave.
Opere el dispositivo Bluetooth para confirmar la clave.
(B) "Nombre del dispositivo" "VOL - YES" "BACK - NO" Pulse la rueda de volumen para iniciar el emparejamiento.
2·Si "PAIRING" PIN "0000" aparece en la pantalla, ingrese el código
PIN "0000" en el dispositivo Bluetooth.
Puede cambiar el código PIN deseado antes del emparejamiento. (Página 21)
Confirmar el emparejamiento.
El mensaje "PAIRING COMPLETED" aparece cuando ha finalizado el emparejamiento, se iluminará cuando se establezca la conexión Bluetooth. KD-T92MBS, el indicador "se enciende para mostrar la energía de la batería del dispositivo conectado. Con respecto a la energía de la batería y la intensidad de la señal que se muestran en la pantalla, consulte también [FORMAT] en la página 30. KD-T721BT/KD-TD72BT/KD-SR8/BT, el(los) indicador(es) PHONE 1" y/o PHONE 2" se enciende(n).
Bluetooth
- Esta unidad es compatible con Emparejamiento Simple y Seguro (SSP). - Pueden registrarse (emparejarse) hasta cinco dispositivos en total. - Una vez finalizado el procedimiento, el dispositivo Bluetooth quedará registrado en la unidad aunque la reinicie. Para borrar el dispositivo emparejado, consulte [DEVICE DELETE] en la página 21. - Pueden conectarse dos teléfonos Bluetooth y un dispositivo de audio Bluetooth a la vez. Para conectar o desconectar el dispositivo registrado, consulte [PHONE SELECT] o [AUDIO SELECT] en [BT MODE]. (Página 21)
No obstante, mientras está activada la fuente BT AUDIO, es posible conectar hasta cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos. (Página 23)
- Algunos dispositivos Bluetooth pueden no conectarse automáticamente a la unidad después del emparejamiento. Conecte el dispositivo a la unidad manualmente.
- Cuando el nivel de la batería del dispositivo Bluetooth sea bajo, aparece "Nombre del dispositivo" → "LOW BATTERY".
- Si desea más información, consulte el manual de instrucciones del dispositivo Bluetooth.
Emparejamiento automático
Cuando hay un iPhone/iPod touch conectado al terminal de entrada USB, la solicitud de emparejamiento (a través de Bluetooth) se activa automáticamente si [AUTO PAIRING] está activado [ON]. (Página 21)
Para el emparejamiento, pulse la rueda de volumen antes de confirmar el nombre del dispositivo.

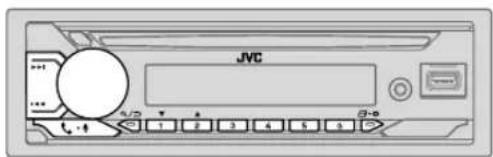

Bluetooth—Teléfono móvil
Recibir una llamada
Cuando se recibe una llamada entrante:
KD-T92MBS:
Los botones parpadean en el color que ha seleccionado en [RING COLOR]. (Página 20)
KD-T721BT/KD-TD72BT/KD-SR87BT
Los botones parpadean en el patrón de parpadeo que ha seleccionado en [RING ILLUMI]. (Página 20)
- Si [AUTO ANSWER] está ajustado al tiempo seleccionado, la unidad contesta automáticamente la llamada. (Página 20)
Durante una llamada:
KD-T92MBS:
Los botones dejan de parpadear y se iluminan en el color que ha seleccionado en [RING COLOR]. (Página 20)
KD-T721BT/KD-TD72BT/KD-SR87BT:
Los botones dejan de parpadear.
- Si apaga la unidad o extrae la placa frontal, la conexión Bluetooth se interrumpe.
Bluetooth
Las operaciones pueden diferir o no estar disponibles dependiendo del teléfono que se haya conectado.
| Para En la plac frontal | En el mando a distanca |
| Primera llamada entrada... |
| Contestar una llamada | Pulse o la rueda de volumen. | Pulse /▼/▲/▲ |
| Rechazar una llamada Mantenga pulsado o la rueda de volumen. | Pulse y mantenga pulsado ▲/▼/▲/▲ |
| Finalizar una llamada Mantenga pulsado o la rueda de volumen. | Pulse y mantenga pulsado ▲/▼/▲/▲ |
| Mrientras habla con la primera llamada entrada... |
| Responder a otra llamada entrada y estar en espera la llamada actual | Pulse o la rueda de volumen. | (No disponible) |
| Rechazar otra llamada entrada | Mantenga pulsado o la rueda de volumen. | (No disponible) |
| Mrientras tiene dos llamadas activas... |
| Finalizar la llamadaactual yactivar la llamada enespera | Mantenga pulsado o la rueda de volumen. | Pulse y mantenga pulsado ▲/▼/▲/▲ |
| Pase de la llamadaactual a la llamada enespera yviceversa | Pulse | (No disponible) |
| Ajustar el volumen del teléfon*1 [00] a [35] (Predeterminado: [15]) | Gire la rueda de volumen durante una llamada. | Pulse VOL +*2 o VOL - durante una llamada. |
| Cambiár entre los modelos manos libres y conversación privada*3 | Pulse o durante una llamada. | (No disponible) |
1 Este ajuste no influirá en el volumen del resto de las fuentes. 2 Pulse y mantenga pulsado VOL + para aumentar continuamente el volumen a 15. *3 Las operaciones pueden variar dependiendo del dispositivo Bluetooth conectado.
Mejorar la calidad de voz
Mientras habla por teléfono...
1 Pulse y mantenga pulsado. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Pulse para salir. Para volver al elemento de ajuste anterior, pulse a/
Predeterminada: [XX]
| [MIC GAIN] | [LEVEL -10] a [LEVEL +10] ([LEVEL -04]): La sensibilitad del micrófono)aumenta a medía que aumenta el número. |
| [NR LEVEL] | [LEVEL -05] a [LEVEL +05] ([LEVEL 00]): Ajuste el niven de reducción de ruido hasta que el ruido que se escauchá durante una conversación Telefonica sea最小imo. |
| [ECHO CANCEL] | [LEVEL -05] a [LEVEL +05] ([LEVEL 00]): Ajuste el tiempo de retardo de cancelación de eco hasta que el eco que escauchá durante una conversación Telefonica sea最小imo. |
- La calidad de la llamada podría depender del teléfono móvil.
Realice los ajustes para recibir una llamada
1 Pulse para ingresar al modo Bluetooth. 2 Gire la rueda de volumen para seleccionar un elemento (página 20) y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
Para volver al elemento de ajuste anterior, pulse
Bluetooth
| [Predeterminado: [XX]] |
| [SETTINGS] |
| [AUTOANSWER] | [01 SEC] a [30 SEC]: Contesto automatistically una llama entrante en el tiempo seleccionado (en segundos). : [OFF]: Se Cancela. |
| [RINGCOLOR](Para KD-T92MBS) | [COLOR 01] a [COLOR 49] ([COLOR 08]): Secciona el color de iluminacion de los botones como notifications cuando se recibe una llama entrante y durante la llama. ; [OFF]: Se Cancela. |
| [RINGILLUMI] | (Para KD-T72BT/KD-ID72BT/KD-SR87BT) [BLINK 01] a [BLINK 05] ([BLINK 02]): Secciona el patrion de parpadeo de los botones como notifications cuando se recibe una llama entrante. ; [OFF]: Se Cancela. |
Realizar una llamada
Puede realizar una llamada desde el historial de llamadas, la guía telefónica o mediante marcación del número. La llamada con marcación por voz también es posible si su teléfono móvil dispone de esta función.
1 Pulse para ingresar al modo Bluetooth.
Aparece "(nombre del primer dispositivo)".
- Si hay dos teléfonos Bluetooth conectados, pulse repetidamente - para cambiar al otro teléfono.
Aparece "(nombre del segundo dispositivo)". 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee. Siga las instrucciones indicadas en el elemento seleccionado.
Para volver al elemento de ajuste anterior, pulse a/
| [RECENT CALL] | (Solo si el téléphone es compatible con PBAP.)1 Pulse la rueda de volumen para selectionar un nombre o un número de举报电话. ·"<= " indica llamada recibida,"> " indica llamada realizada, "M" indica llamada perdida.El mensaje "NO HISTORY" aparece si no existe un historial de llamadas o número de llamada registrado.2 Pulse la rueda de volumen para llamar. |
| [PHONEBOOK] | (Solo si el téléphone es compatible con PBAP.)1 Pulse 7▲/1▼ para selectionar la letra que deseee (A a Z, 0 a 9, y OTHERS).· Aparece "OTHERS" si el primer CARACTER no es una letra (A a Z) ni un número (0 a 9).2 Gire la rueda de volumen para selectionar un nombre y, a continuacion, pulse la rueda.3 Gire la rueda de volumen para selectionar un número de举报电话 y, a continuacion, pulse la rueda para hacer la llamada.Para utilizing la guía Telefonica con esta unidad, asegúrese de permitir el acceso o la transfeccion desde su smartphone. El proceso peut diferir segun el举报电话 conectado.Esta unidad peut visualizear solamente letras sin acento. (Las letras ambientas tal como la "U" se muestran como: "U".) |
| [DIAL NUMBER] | 1 Gire la rueda de volumen para selectionar un número (0 a 9) o un caracter (♀, +).2 Pulse ↑▼/▶-1 para mover la posicion de ingreso.Repita los pasos 1 y 2 hasta finalizar el ingreso del número Telefonico.3 Pulse la rueda de volumen para llamar. |
| [VOICE] | Pronuncie el nombre del contacto al que desca llamar o el commando de voz para controlar las funcciones del举报电话. (Véase también "Realice una llamada mediante reconocimiento de voz" a continuacion.) |
1 Pulse y mantenga pulsado para activar la dirección de reconocimiento de voz del teléfono conectado. 2 Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono. Las características de reconocimiento de voz compatibles varían según el teléfono. Si desea más información, consulte el manual de instrucciones del teléfono conectado.
Bluetooth
Puede guardar hasta 6 contactos en los botones numéricos (1 a 6).
1 Pulse para ingresar al modo Bluetooth. 2 Gire la rueda de volumen para seleccionar [RECENT CALL], [PHONEBOOK] o [DIAL NUMBER] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un contacto o ingrese un número de teléfono.
Si se ha seleccionado un contacto, pulse la rueda de volumen para que aparezca el número de teléfono.
4 Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). Aparece "MEMORY P(número de preajuste seleccionado)" cuando se guarda el contacto.
Para borrar un contacto de la memoria preajustada, seleccione [DIAL NUMBER] en el paso 2, almacene un número en blanco en el paso 3 y avance al paso 4.
Llame a un número registrado
1 Pulse para ingresar al modo Bluetooth. 2 Pulse uno de los botones numéricos (1 a 6). 3 Pulse la rueda de volumen para llamar.
Aparece "NO PRESET" si no hay ningún contacto guardado.
Ajustes del modo Bluetooth
1 Pulse y mantenga pulsado. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee. Siga las instrucciones indicadas en el elemento seleccionado. 4 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse.
Predeterminado: [XX]
| [BT MODE] |
| [PHONESELECT] | Selección el téléphone o el dispositivo de audio que desea conectar o desconectar. Al conectarse, aparece “*” delante del nombre del dispositivo.
Aparece“>” delante delactualdispositivode audio para reproducción.
• Solo se pueda conectar un máximo de dos telófonos con Bluetooth y un dispositivo de audio con Bluetooth a la vez. |
| [AUDIOSELECT] |
| [DEVICEDELETE] | 1 Gire la rueda de volumen para selectionar el dispositivo a eliminar y, a continua, pulse la rueda.
2 Gire la rueda de volumen para selectionar [YES] o [NO] y, a continua, pulse la rueda. |
| [PIN CODE EDIT](0000) | Cambia el número PIN (hasta 6 digitos).
1 Gire la rueda de volumen para selectionar un número.
2 Pulse /▶/▶para mover la posición de ingreso.
Repita los pasos 1 y 2 hasta terminar de ingresar el número PIN.
3 Pulse la rueda de volumen para confirmar. |
| [RECONNECT] [ON]: | Launidad se vuelve a conectar automátamente cuando elultimate dispositivo Bluetooth conectado está Dentro del rango de conexión. ;
[OFF]: Se cancela. |
| [AUTO PAIRING] | [ON]: Launidad se empareja automatistically con el dispositivo Bluetooth compatible (iPhone/IPod touch) cuando se conecta através del terminal de entrada USB.Esta funciónoulda no estar disponible,dependiendo delsystema operativo del dispositivo conectado. ; [OFF]: Se cancela. |
| [INITIALIZE] | [YES]: Inicializa todos los ajustes Bluetooth (incluyendo emparejamente almacenado, directorio Telefonico y etc.).; [NO]: Se cancela. |
| [INFORMATION] [MY BT NAME]: Muestra el nombre de su receptor (“KD-T92MBS”/ “KD-T721BT”/“KD-TD72BT”/“KD-SR87BT”).;
[MY ADDRESS]: Muesra la direccion de lainstitution. | |
Bluetooth
Modo de comprobación de compatibilidad Bluetooth
Puede comprobar la conectividad del perfil compatible entre el dispositivo Bluetooth y la unidad.
- Asegúrese de que no haya ningún dispositivo Bluetooth emparejado.
1 Pulse y mantenga pulsado. Aparece "BLUETOOTH" CHECK MODE". "SEARCH NOW USING PHONE" PIN IS 0000" se desplazan en la pantalla. 2 Busque y seleccione el nombre de su receptor ("KD-T92MBS"/"KD-T721BT"/"KD-TD72BT"/"KD-SR87BT") en el dispositivo Bluetooth en el lapso de 3 horas. 3 Realice (A), (B) o (C) dependiendo de los datos mostrados en la pantalla. (A) “PAIRING” ⇒ “XXXXX” (Clave de paso de 6 dígitos): Asegúrese de que la clave de paso que aparece en la unidad coincida con la que aparece en el dispositivo Bluetooth y, a continuación, opere el dispositivo Bluetooth para confirmar la clave de paso. (B) "PAIRING"PIN IS 0000: Ingrese "0000" en el dispositivo Bluetooth. (C) “PAIRING”: Opere el dispositivo Bluetooth para confirmar el emparejamiento.
Una vez realizado el emparejamiento, aparece "PAIRING OK" "Nombre del dispositivo" y se inicia la comprobación de compatibilidad con Bluetooth. Si aparece "CONNECT NOW USING PHONE", opere el dispositivo Bluetooth para que se pueda continuar el acceso al directorio telefónico. "TESTING" parpadea en la pantalla.
El resultado de la conectividad parpadea en la pantalla.
1 Compatible con el Perfil Manos Libres (HFP, Hands-Free Profile) 2 Compatible con el Perfil Avanzado de Distribución de Audio (A2DP, Advanced Audio Distribution Profile) *3 Compatible con el Perfil de acceso a la guía telefónica (PBAP, Phonebook Access Profile)
Después de 30 segundos, aparece "PAIRING DELETED" para indicar que se ha eliminado el emparejamiento y la unidad sale del modo de comprobación.
- Para cancelar, pulse y mantenga pulsado SRC para apagar la unidad y luego vuelva a encenderla.
Bluetooth

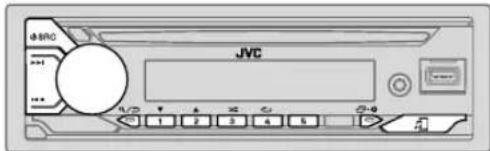

Bluetooth-Audio
Las operaciones y las indicaciones en pantalla difieren según su disponibilidad en el dispositivo conectado. - Dependiendo del dispositivo conectado, algunas características podrían no funcionar con su dispositivo.
Mientras está activada la fuente BT AUDIO, es posible conectar hasta cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos.
Escuche desde el reproductor de audio a través de Bluetooth
1 Pulse SRC repetidamente para seleccionar BT AUDIO (o pulse SOURCE en el mando a distancia). Si pulsa accede directamente a BT AUDIO. 2 Para iniciar la reproducción, utilice el reproductor de audio a través de Bluetooth.
Para En la placa frontal En el mando a distancia
| Reproducción/pausa | Pulse laueda de volumen. | Pulse |
| Selección unGrupo o carpeta | Pulse 2▲/1▼. | Pulse ▲/▼. |
| Omisión hacía antes/omisión hacía delante | Pulse ↓/▶■. | Pulse ↓/▶. |
| Retroceder/avanzar rápidamente | Pulse y mantenga pulsado ↓/▶■. | Pulse y mantenga pulsado ↓/▶. |
Para En la placa frontal En el mando a distancia
| Repetir reproducción | Pulse 4repetidamente. [TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT], [REPEAT OFF] | (No disponible) |
| Reproducción aleatoria | Pulse 3repetidamente. [GROUP RANDOM], [ALL RANDOM], [RANDOM OFF] | (No disponible) |
| Selecciónar un archivo de una carpeta/lista | Consulte el partirado "Selección el archivo que desea reproducir" que aparece en la page 11. | (No disponible) |
| Cambiar entre los dispositivos de audio Bluetooth conectados | Pulse 5. (Si pulsa la tecla "Play" en el dispositivo conectado también se cambiará el sonido generado por el dispositivo.) | (No disponible) |
Escuchar el iPod/iPhone a través de Bluetooth
Puede escuchar las canciones en el iPod/iPhone a través de Bluetooth de esta unidad.
Pulse SRC repetidamente para seleccionar iPod BT.
- Puede operar el iPod/iPhone de la misma forma en que lo hace cuando el iPod/iPhone está conectado a través del terminal de entrada USB. (Página 10)
- Si conecta un iPod/iPhone al terminal de entrada USB cuando está escuchando una fuente iPod BT, la fuente cambiará automáticamente a iPod USB. Pulse SRC para seleccionar la fuente iPod BT si el dispositivo aún sigue conectado a través de Bluetooth.

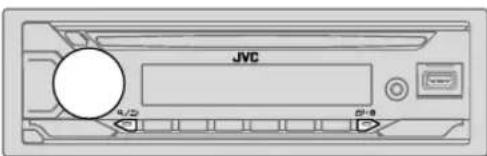

Ajustes de audio
1 Pulse y mantenga pulsado. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que deseo siga las instrucciones indicadas en el elemento seleccionado. 4 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse
Predeterminada: [XX]
| [EQ SETTING] |
| [PRESET EQ] | Selección un ecualizador preajustado adecuado para el@genero musical. - Selección [USER] para usar losAJustes realizados en [EASY EQ] o [PRO EQ]. [FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL] El ecualizador de conducccion ([DRVN 3]/[DRVN 2]/[DRVN 1]) refuerza frecuencias speciales de la signal de audio para reduir el ruidoproveniente del exterior del vehiculo o el ruido producido por losneumáticos. |
| [EASY EQ] | Ajuste su propria configuración de sonido. - LosAJustes seguardan en [USER] para [PRESET EQ]. - LosAJustes realizados afectan a losAJustes actuales de [PRO EQ]. [SUB.W.SP]*1*2: [00] a [+06] (Predeterminado: [+03] [SUB.W]*1*3: [-50] a [+10] [BASS]: [LVL-09] a [LVL+09] [MID]: [LVL-09] a [LVL+09] [TRE]: [LVL-09] a [LVL+09] [LVL 00]) |
| [PRO EQ] | Configura sus proprios ajustes de sonido para cada fuente.
·Los ajustes se guardan en [USER] para [PRESET EQ].
·Los ajustes realizados afectan a los ajustes actuales de [EASY EQ]. |
| [62.5HZ] |
| [LEVEL -09] a [LEVEL +09] ([LEVEL 00]): Ajusta el volumen a programarse para cada fuente.
(Antes de realizar un ajuste, selección la fuente que desca ajustar.) |
| [ON]: Activa la amplisión de graves. ; [OFF]: Se Cancela. |
| [100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ] |
| [LEVEL -09] a [LEVEL +09] ([LEVEL 00]): Ajusta el volumen a programarse para cada fuente.
(Antes de realizar un ajuste, selección la fuente que deseña ajustar.) |
| [Q FACTOR] | [1.35]/[1.50]/[2.00]: Ajusta el factor de calidad. |
| [AUDIO CONTROL] |
| [BASS BOOST] | [LEVEL +01] a [LEVEL +05]: SeLECTIONA su nivel de refuerzo de graves preferido. ; [OFF]: Se Cancela. |
| [LOUDNESS] | [LEVEL 01]/[LEVEL 02]: Refuera las Frequencias altas o bajas para producir un sonido bien balanceado a bajos niveles de volumen. ; [OFF]: Se Cancela. |
| [SUB.W LEVEL]*1 | [SPK-OUT]*2 (No aplicable si se ha的选择aciondo crossover de 3 vias.)
[SUB.W 00] a [SUB.W +06] ([SUB.W +03]): Ajusta el nivel de salute del subwoofer connectado a工程技术 del cable del altovoz. (Páginia 40) |
| [PRE-OUT]*3 [SUB.W -50] a [SUB.W +10] ([SUB.W 00]): Ajusta el nivel de salute del subwoofer connectado a los terminales de salute del日在( SW o REAR/SW) a工程技术 del amplíficador externo. (Páginia 41) |
| [SUBWOOFER SET]*3 | [ON]: Activa la salute del subwoofer; [OFF]: Se Cancela. |
1, 2, *3: (consulte la página 25)
Ajustes de audio
| [FADER] | (No aplicable si se hasecionado crossover de 3 vias.)
[POSITION R15] a [POSITION F15] ([POSITION 00]): Ajusta el balance de salute de los altavoces delanteros y trasceros. |
| [BALANCE]*4 | [POSITION L15] a [POSITION R15] ([POSITION 00]): Ajusta el balance de salute de los altavoces izquierdo yckecho. |
| [VOLUME ADJUST] | [LEVEL -15] a [LEVEL +06] ([LEVEL 00]): Preajusta el nivel de volumen initial de cada fuente comparando con el nivel de volumen de FM. (Antes de realizar el ajuste, seleccionla fuente que紊a ajustar.) |
| [AMP GAIN] | [LOW POWER]: Limita el nivel de volumen maximo a 25. (Seleccióno si la potencia maxima de cada alvazo es inferior a 50 W, con el fin de evitar posibles daños en los altavoces.) ; [HIGH POWER]: El nivel maximo de volumen es 35. |
| [SPK/PRE OUT] | (No aplicable si se hasecionado crossover de 3 vias.)
Dependiendo del método de connexion del alvazo, seleccionla configuración aropiada para Obtener la salute deseada. (Consulte "Ajustes salida alvazo" en la págin26.) |
| [SPEAKER SIZE] | Se meustran los elementos de ajuste de crossover de 2 vias o de 3 vias, dependiendo del tipo de crossover selectionado (consulte loisible [X' OVER TYPE]). (Consulte "Ajustes de crossover" en la págin27.)
Por defecto, se ha seleccionado el tipo crossover de 2 vias. |
| [X'OVER] | |
| [DTA SETTINGS] | Para los ajustes, consulte "Ajustes de la alineacion del tiempo digital" en la págin29. |
| [CAR SETTINGS] | |
| [X' OVERTYPE] | Precaución: Ajusta el volumen antes deCambiar [X' OVERTYPE], para evitar un repentino aumento o disminución del nivel de volumen.
· Tenga presente que si cambia el tipo de transmisión, laproxima vez que enciende la alimentación,la pantalla indica lo singular:
"2-WAY X'OVER" o "3-WAY X'OVER" "PRESS" "VOLUME KNOB"
"TO CONFIRM"
Pulse lauedel volumen para confirmar la información paraContinuar con la singular的操作意愿 quedesearrealizar. |
| [2-WAY] (Se visualiza solo si está seleccionado [3-WAY].)
[YES]:Selección el tipo crossover de dos vias. ; [NO]:Se cancela. |
| [3-WAY] (Se visualiza solo si está seleccionado [2-WAY].)
[YES]:Selección el tipo crossover de tres vias. ; [NO]:Se cancela. |
| [SOUND EFFECT] |
| [SPACE ENHANCE] | (No aplicable para la fuente FM/AM.)
[SMALL]/[MEDIUM]/[LARGE]:Aumenta virtuallymente el espacio acústico;
[OFF]:Se cancela. |
| [SND RESPONSE] | [LEVEL1]/[LEVEL2]/[LEVEL3]:Hace que el sonido seavirtualmente más realista. ; [OFF]:Se cancela. |
| [SOUND LIFT] | [LOW]/[MIDDLE]/[HIGH]:Realiza el ajuste virtual de la posición de esucha del sonido emitido por los altavoces. ; [OFF]:Se cancela. |
| [VOL LINK EQ] | [ON]:Refuerza lafrequency para reducir el ruido proveniente del exterior del vehiculo o el rido producido por los neuáticos. ; [OFF]:Se cancela. |
| [K2 TECHNOLOGY] | (No aplicable para la fuente FM/AM,para la fuente SIRIUS XM ni para la fuente AUX.
[ON]:Para mejorar la calidad del sonido de la música comprimada. ;
[OFF]:Se cancela. |
1 Se visualiza solo cuando [SUBWOOFER SET] se ajusta a [ON]. (Página 24) 2 Para crossover de 2 vías: Se visualiza sólo cuando [SPK/PRE OUT] se ajusta a [SUB.W/SUB.W]. (Página 26) *3 Para crossover de 2 vías: Se visualiza solo cuando [SPK/PRE OUT] se ajusta a [REAR/SUB.W] o [SUB.W/SUB.W]. (Página 26) 4 El ajuste no afecta a la calidad del subwoofer.
Ajustes de audio
Ajustes de salida del altavoz [SPK/PRE OUT]
Seleccione la configuración de salida para los altavoces [SPK/PRE OUT], basándose en el método de conexión del altavoz.
Conexión a la línea de entrada

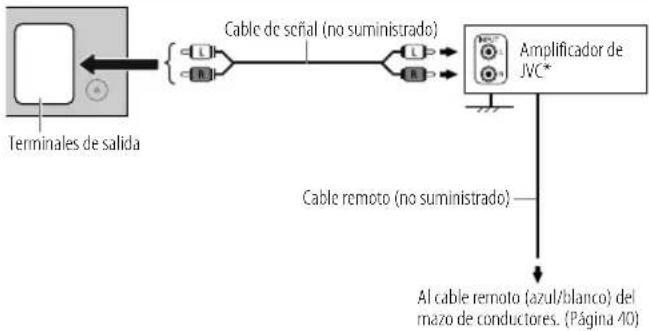

Para conexiones a la línea de entrada de un amplificador externo (Página 41).
KD-T92MBS:
| Configuración de [SPK/PRE OUT] | Señal de audio a工程技术 de la terminal de salida de linea |
| FRONT REAR SM | |
| [REAR/REAR] (predeterminado) | Salida de los altavoces delanteros | Salida de los altavoces traseros | Salida del subwoofer |
| [SUB.W/SUB.W] | Salida de los altavoces delanteros | L (izquierdo): Salida del subwoofer B (dicho): (Silencio) | Salida del subwoofer |
KD-TD72BT/KD-5R87BT
| Configuración de [SPK/PRE OUT] | Señal de audio a工程技术 de la terminal deolla de linea |
| FRONT REAR/SW | |
| [REAR/REAR] | Salida de los altavoces delanteros Salida de los altavoces trazeros |
| [REAR/SUB.W] (predeterminado) | Salida de los altavoces delanteros Salida del subwoofoer |
| [SUB.W/SUB.W] | Salida de los altavoces delanteros Salida del subwoofoer |
KD-T721BT:
| Configuración de
[SPK/PRE OUT] | Señal de audio a工程技术 de la terminal deolla de linea |
| REAR/SW |
| [REAR/REAR] | Salida de los altavoces trazeros |
| [REAR/SUB.W]
(predeterminado) | Salida del subwoofer |
| [SUB.W/SUB.W] | Salida del subwoofer |
Conexión a la línea de entrada de los cables de los altavoces
También puede conectar los altavoces sin utilizar un amplificador externo, pero aun así podrá disfrutar de la salida del subwoofer mediante estos ajustes. (Página 40)
| Configuración de [SPK/PRE OUT] | Señal de audio a工程技术 del altevaz trasero |
| L (izquierdo) R (dicho) | |
| [REAR/REAR] | Salida de los altavoces trazeros Salida | de los altavoces trazeros |
| [REAR/SUB.W]* | Salida de los altavoces trazeros Salida | de los altavoces trazeros |
| [SUB.W/SUB.W] | Salida del subwoofer (Silencio) | |
Si se selecciona [SUB.W/SUB.W]
- Se selecciona [120HZ] en [SUBWOOFER LPF] y [THROUGH] no está disponible. (Página 28)
- Se selecciona [POSITION R02] en [FADER] y el rango seleccionable es de [POSITION R15] a [POSITION 00]. (Página 25) * Excepto para KD-T92MBS.
Ajustes de audio
Ajustes de crossover
A continuación se describen los elementos de ajuste disponibles para crossover de 2 vías y crossover de 3 vías.
PRECAUCIÓN
Seleccione el tipo de crossover de acuerdo con la línea de los altavoces.
(Página 40, 41)
Si selecciona un tipo incorrecto:
Se podrán dañar los altavoces. - El nivel de sonido de salida puede ser extremadamente alto o bajo.
SPEAKER SIZE
Seleccione, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo.
- Los ajustes de frecuencia y pendiente se definen automáticamente para el crossover del altavoz seleccionado.
- Si se selecciona [NONE] para el altavoz principal en [SPEAKER SIZE], el ajuste [X'OVER] del altavoz seleccionado no estará disponible. Crossover de 2 vías: [TWEETER] de [FRONT]/[REAR]/[SUBWOOFER] Crossover de 3 vías: [WOOFER]
X'OVER (crossover)
[FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Ajusta la frecuencia de cruce de los altavoces seleccionados (filtro de paso alto o de paso bajo). Si se selecciona [THROUGH], todas las señales se envían a los altavoces seleccionados. [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Ajusta la pendiente de cruce. Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para la frecuencia de cruce. - [SW LPF PHASE]/[PHASE] Selecciona la fase de la señal del altavoz de acuerdo con la señal del otro altavoz. [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Ajusta el volumen de la señal del altavoz seleccionado.
Elementos de ajuste de crossover de 2 vías
| [SPEAKERSIZE] |
| [FRONT] [SIZE] | [3.5"/[4"/[4.75"/[5"/[6.5"/[6.75"/[7"/[4×6]/[5×7]/[6×8]/[6×9]/[7×10] |
| [TWEETER] [SMALL]/[MIDDLE]/[LARGE]/[NONE](no concretado) |
| [REAR]*1 | [3.5"/[4"/[4.75"/[5"/[6.5"/[6.75"/[7"/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE](no concretado)] |
| [SUBWOOFER]*2*3 | [6.5"/[8"/[10"/[12"/[15" OVER]/[NONE](no concretado)] |
| [X'OVER] |
| [TWEETER] [FRQ] | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ] |
| [GAIN LEFT] [-08DB] a [00DB] |
| [GAIN RIGHT] [-08DB] a [00DB] |
| [FRONT HPF] [F-HPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [F-HPF SLOPE] [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [F-HPF GAIN] [-08DB] a [00DB] |
| [REAR HPF]*1 | [R-HPF FRO] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [R-HPF SLOPE] [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [R-HPF GAIN] [-08DB] a [00DB] |
1, 2, *3: (consulte la página 28)
Ajustes de audio
| [SUBWOOFER
LPF]*2*3 | [SW LPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [SW LPF SLOPE] | [-06DB]/[-12DB]/[-18DB]/[-24DB] |
| [SW LPF PHASE] | [REVERSE](180°)/[NORMAL](0°) |
| [SW LPF GAIN] | [-08DB] a [00DB] |
Elementos de ajuste de crossover de 3 vías
| [SPEAKERSIZE] |
| [TWEETER] | [SMALL]/[MIDDLE]/[LARGE] |
| [MID RANGE] | [3.5】【4】/[4.75】【5】/[6.5】【6.75】【7】【4×6]/[5×7]/[6×8]/[6×9] |
| [WOOFER]*3 | [6.5】【8】【10】【12】【15" OVER]/[NONE] (no concretado) |
| [X'OVER] |
| [TWEETER] [HPF FRQ] | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ] |
| [SLOPE] [-06DB]/[-12DB] |
| [PHASE] [REVERSE] (180°)/[NORMAL] (0°) |
| [GAIN] [-08DB] a [00DB] ___________ |
| [MID RANGE] [HPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [HPF SLOPE] | [-06DB]/[-12DB] |
| [LPF FRQ] | [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH] |
| [LPF SLOPE] | [-06DB]/[-12DB] |
| [PHASE] | [REVERSE](180°)/[NORMAL](0°) |
| [GAIN] [-08DB] a [00DB] _ |
| [WOOFER]*3 [LPF FRQ] | [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH] |
| [SLOPE] | [-06DB]/[-12DB] |
| [PHASE] | [REVERSE](180°)/[NORMAL](0°) |
| [GAIN] [-08DB] a [00DB] _ |
1 Se visualiza solo cuando [SPK/PRE OUT] se ajusta a [REAR/REAR] o [REAR/SUB.W]. (Página 26) 2 Excepto KD-T92MBS: Se visualiza solo cuando [SPK/PRE OUT] se ajusta a [REAR/SUB.W] o [SUB.W/SUB.W]. (Página 26) 3 Se visualiza solo cuando [SUBWOOFER SET] se ajusta a [ON]. (Página 24)
Ajustes de audio
Ajustes de la alineación del tiempo digital
La Alineación de Tiempo Digital ajusta el tiempo de retardo de la calidad de los altavoces creando un entorno más adecuado para su vehículo.
- Para obtener más información, consulte "Cómo determinar automáticamente el tiempo de retraso" a continuación.
[DTA SETTINGS]
| [POSITION] | Selección su posición de escucha (punto de referencia). [ALL]: Sin compensación; [FRONT RIGHT]: Asiento delantero derecho; [FRONT LEFT]: Asiento delantero izquierdo; [FRONT ALL]: Asientos delanteros
· [FRONT ALL] se visualiza sólo cuando [X' OVER TYPE] se ajusta a [2-WAY]. (Páginha 25) |
| [DISTANCE]*1 | [OFT] a [20.01FT]: Ajusta con precisionla distancia a compensar. |
| [GAIN]*1 | [-8DB] a [ODB]: Ajusta con precisionel volumen de salute del altovo selectionado. |
| [DTA RESET] | [YES]: Restabloce los ajustes ([DISTANCE] y [GAIN]) de la posición selecciónada en [POSITION] a sus valores predeterminados.; [NO]: Se cancela. |
| [CAR SETTINGS] | Identificá su tipo de automóvil y la ubicación del altovo trazero para realizar el ajuste de [DTA SETTINGS]. |
| [CAR TYPE] | [COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG): Secciona el tipo de vehicluo.; [OFF]: Sin compensación. |
| [R-SP LOCATION]*2 | Selección la ubicación de los altovocres traseros en su vehicluo para calcar la distancia mayor desdela posiciónde escucha selecciónada (punto de referencia).
· [DOOR]/[REAR DECK]: Solo se可以选择ar si se seleccióno previamente [CAR TYPE] como [OFF], [COMPACT]. [FULL SIZE CAR], [WAGON] o [SUV].
· [2ND ROW]/[3RD ROW]: Solo se可以选择ar si se seleccióno previamente [CAR TYPE] como [MINIVAN] o [MINIVAN(LONG)]. |
Cómo determinar automáticamente el tiempo de retraso
Si especifica la distancia a cada altavoz desde la posición de escucha actualmente establecida, el tiempo de retraso se calcula automáticamente.
1 Configure [POSITION] y determine la posición de escucha como punto de referencia (el punto de referencia para [FRONT ALL] está en el centro entre la derecha e izquierda de los asientos delanteros). 2 Mida las distancias desde el punto de referencia hacia los altavoces. 3 Calcule la distancia entre el altavoz más alejado (subwoofer en la ilustración) y los altavoces. 4 Ajuste la [DISTANCE] calculada en el paso 3 para cada uno de los altavoces. 5 Ajuste [GAIN] para cada uno de los altavoces. Ejemplo: Cuando se seleccionó [FRONT ALL] como la posición de escucha
*1 Antes de hacer un ajuste, seleccione el altavoz.
Cuando se ha seleccionado crossover de 2 vías.
[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]:
- Solo se puede seleccionar [REAR LEFT], [REAR RIGHT] y [SUBWOOFER] si se selecciona previamente un ajuste distinto de [NONE] para [REAR] y [SUBWOOFER] de [SPEAKER SIZE]. (Página 27)
Cuando se ha seleccionado crossover de 3 vías: [TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]: - Solo se puede seleccionar [WOOFER] si se seleccionó previamente un ajuste distinto de [NONE] para [WOOFER] de [SPEAKER SIZE]. (Página 28) *2 Se visualiza solo cuando [X' OVER TYPE] se ha ajustado a [2-WAY] (página 25) y se ha seleccionado un ajuste distinto de [NONE] para [REAR] de [SPEAKER SIZE]. (Página 27)
Ajustes de visualización

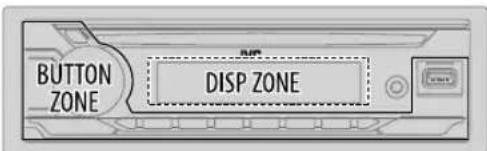

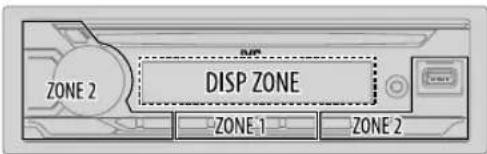

Identificación de zonas para los ajustes de brillo
KD-T92MBS:
KD-T721BT/KD-TD72BT/KD-SR87BT;

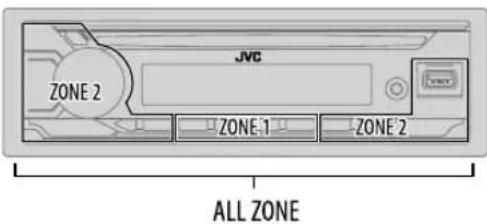

Identificación de zonas para los ajustes de color
KD-T92MBS:
1 Pulse y mantenga pulsado. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la.), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee, siga las instrucciones indicadas en el elemento seleccionado.
4 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse
| [DISPLAY] |
| [DIMMER] | Oscurece la iluminación.
[OFF]: El dimmer está desactivado. El brillo cambia a la configuración [DAY].
[ON]: El dimmer está activado. El brillo cambia a la configuración [NIGHT].
(Consulte a continuaçãoAJustes de [BRIGHTNESS])
[DIMMER TIME]: Fife la hora para actuar y desactivar el dimmer.
1 Gire la rueda de volumen paraaabear el tiempo de activación [ON] y, a
continuación, pulse la rueda.
2 Gire la rueda de volumen paraaabear el tiempo de desactivación [OFF] y, a
continuación, pulse la rueda.
(Predeterminedo: [ON]: [PM6:00]; [OFF]: [AM6:00])
[DIMMER AUTO]: El dimmer se enciende y se apaga automatistically cuando se
apagan o encienden los faros del vehicluo.*1 |
| [BRIGHTNESS] | Ajuste separadamente el brillo para uso diurno y nocturno.
1 [DAY]/[NIGHT]: Seleección ajuste diurno o nocturno.
2 Seleección una zona. (Véase la ilustración de la columna izquierda.)
3 [LEVEL 00] a [LEVEL 31]: Ajusta el niven del brillo. |
| [TEXT SCROLL]*2 | [SCROLL ONCE]: Desplaza una vez la información en pantalla. ;
[SCROLL AUTO]: El desplazamiento se repite a intervalos de 5 seguidos. ;
[SCROLL OFF]: Se cancela. |
| [FORMAT]*3 | (Para KD-T92MBS)
La?singularmente information se muestra en la pantalla suplementaria cuando se
conecta un dispositivo Bluetooth. (Págrina 34)
[BATT/SIGNAL]: Muesra el niven de la batería y la intensidad de la senal. ;
[DATE]: Muesra la Fecha. |

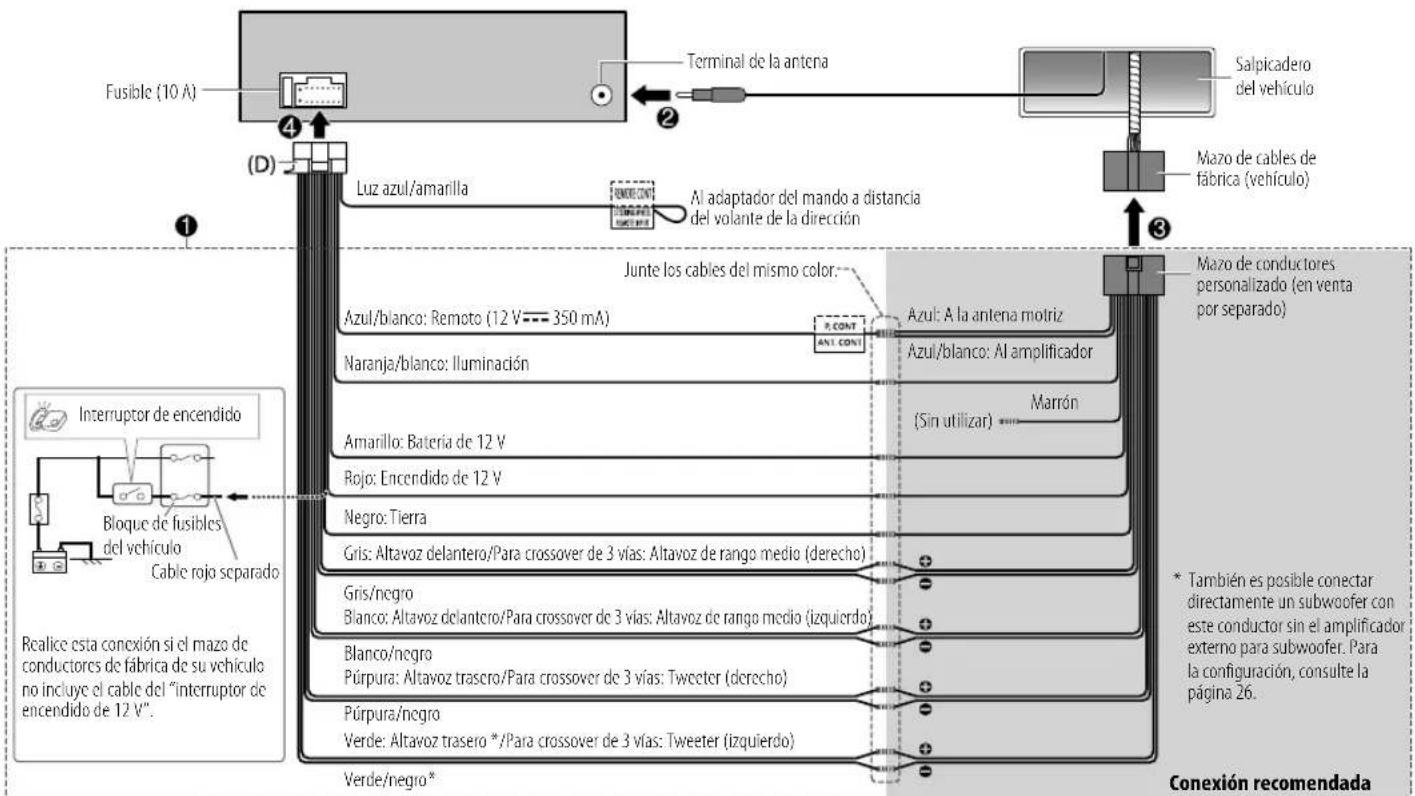

1 Se requiere la conexión del cable de control de iluminación. (Página 40) 2 Algunos caracteres o símbolos no se mostrarán correctamente (o aparecerán en blanco). *3 La funcionalidad depende del tipo de teléfono en uso.
Ajustes de visualización
| [COLOR] (para KD-T92MBS) |
| [PRESET] | Selección por分开ado los colors de iluminación para los botones en differentes zonas.1 Selección una zona ([ZONE 1], [ZONE 2], [ALL ZONE]). (Véase la ilustración en la Paging 30.)2 Selección un color para la zona selecciónada.· [COLOR 01] a [COLOR 49]· [USER]: Se muestra el color que ha creado para [DAY COLOR] o [NIGHT COLOR].· [COLOR FLOW01] a [COLOR FLOW03]: El color cambía según las velocidades.· [CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: Se muestra el patrón del color selecciónado.* (Puede selecciónarse sólo si se seleccióna [ALL ZONE] en el paging 1.) |
| [DAY COLOR] | Guarda sus propios colores de iluminación de día y de noche para las differentes zonas.1 Selección una zona ([ZONE 1], [ZONE 2]). (Véase la ilustración en la Paging 30.)2 [RED]/[GREEN]/[BLUE]: Selección un color primaria.3 [00] a [31]: Selección el nivel. Repita los pasos 2 y 3 para todos los colores primarios.Su ajuste se guarda en [USER] para [PRESET].· [NIGHT COLOR] o [DAY COLOR] cambian al encender o apagar los faros de suvehicle. |
| [NIGHT COLOR] |
| [COLOR GUIDE] | [ON]: El color de iluminación de [ZONE 1] y [ZONE 2] cambia a bianco cuando se realizan ajustes en el menú y búsqueda de lista, excepto en el modo de ajuste de color.; [OFF]: Se cancela. |
- Si se selecciona uno de los patrones de color, el color de la iluminación de [ZONE 1] y [ZONE 2] cambiará al color predeterminado.
Aprendizaje del mando a distancia del volante de dirección (para KD-T721BT)
La unidad se puede controlar mediante las teclas del mando a distancia del volante de dirección de su vehículo. Después de la conexión, puede configurar las teclas de control según sus preferencias.
- Esta configuración también se puede realizar si su vehículo no está equipado con el mando a distancia eléctrico del volante de dirección. - Si el mando a distancia del volante de dirección de su vehículo no es compatible, puede suceder que no se pueda completar la configuración y que aparezca un mensaje de error. (Página 36)
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar [USER.S.REMO] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar [SET KEY] y, a continuación, pulse la rueda.
Aparece una lista de 16 teclas asignables.
K## NONE No hay ninguna función asignada.
5 Gire la rueda de volumen para seleccionar, en la lista de teclas, la tecla a la que desea asignar la función, y luego pulse la rueda.
Aparece "PRESS KEY TO ASSIGN K#"
Aprendizaje del mando a distancia del volante de dirección (para KD-T721BT)
6 En el mando a distancia del volante de dirección, pulse y mantenga pulsadas las teclas de control a las cuales desea asignar una función. Aparecerá una lista de funciones de teclas en la pantalla. [NONE] (predeterminado)/[MUTE]/[SEEK UP]/[SEEK DOWN]/[VOL UP]/[VOL DOWN]/[MODE] [ON HOOK]/[OFF HOOK]/[VOICE]/[ENTER] 7 Gire la rueda de volumen para seleccionar la función que desea asignar y luego pulse la rueda. La función de tecla que ha seleccionado será asignada a la tecla del mando a distancia del volante de dirección seleccionada por usted en el paso 6. Se vuelve a la pantalla de lista de teclas del paso 4. K## (Función): Cuando se ha asignado una determinada función a una tecla. 8 Para realizar la asignación para otras teclas de control, repita los pasos 5 a 7. 9 Pulse Salir.
Para volver a asignar las teclas de control
1 Pulse y mantenga pulsado 2 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar [USER.S.REMO] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar [RESET KEY] y, a continuación, pulse la rueda. 5 Gire la rueda de volumen para seleccionar [YES] y, a continuación, pulse la rueda. Se restablecerán todas las teclas de control. Si selecciona [NO] se cancelará la operación.
Al ajustar [FACTORY RESET] a [YES] (página 6), también se restablecerá el mando a distancia del volante de dirección.
Para volver al elemento de ajuste anterior, pulse a/
Referencias
Mantenimiento
Limpieza de la unidad
Limpie la suciedad de la parte frontal con un paño suave o paño de silicona seco.
Limpieza del conector

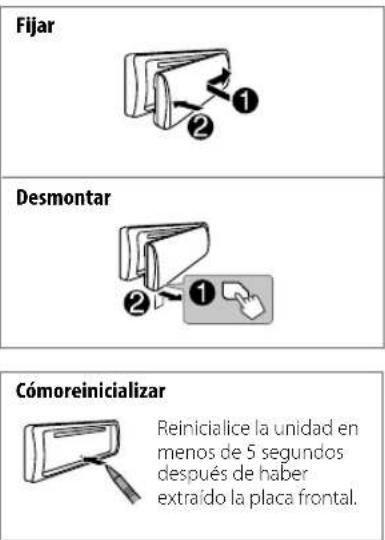

Desmonte la placa frontal y limpie el conector con un palillo de algodón. Tenga cuidado de no dañar el conector.
Cómo manipular los discos
- No toque la superficie de grabación del disco.
- No pegue cinta, etc., sobre el disco ni utilice un CD con cinta pegada sobre él. No utilice accesorios para el disco.
- Limpie desde el centro del disco hacia el exterior.
- Limpie el disco con un paño seco o de silicona. No utilice disolventes.
- Cuando extraiga un disco de esta unidad, hágalo en sentido horizontal.
- Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior.
Para: - Últimas actualizaciones de firmware y lista de los últimos elementos compatibles
Cualquier otra información más reciente
Esta unidad puede reproducir solo los siguientes CD:
Referencias
- Reproducción DualDisc: El lado no DVD de un "DualDisc" no es compatible con la norma "Compact Disc Digital Audio". Por lo tanto, no se recomienda usar en este producto el lado no DVD de un DualDisc.
- Para obtener información detallada y notas acerca de los archivos de audio que pueda reproducir, visite https://www.jvc.net/cs/car/audiofile/ .
Archivos reproducibles
Disco: Archivos de audio que pueden reproducirse: MP3 (.mp3), WMA (.wma), AAC (.aac). Medios reproducibles: CD-R/CD-RW/CD-ROM. Formato de archivos reproducibles: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo. Dispositivo de almacenamiento masivo USB: Archivos de audio que pueden reproducirse: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac). Sistema de archivos reproducibles: FAT12, FAT16, FAT32
Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podrá no ser posible dependiendo de los tipos o condiciones del medio o dispositivos.
El archivo AAC (m4a) contenido en un CD codificado por iTunes no puede reproducirse en esta unidad.
Discos no reproducibles
Discos que no son redondos. Discos con la superficie de grabación pintada o discos sucios. Discos grabables/regrabables que no hayan sido finalizados. CD de 8 cm. Si intenta insertarlo con un adaptador, podrán causar fallos de funcionamiento.
Acerca de los dispositivos USB
- No es posible conectar un dispositivo USB a través de un concentrador USB.
- La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anómala.
- España no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 y que exceda de 1,5 A.
Acerca del iPod/iPhone
Made for - iPod touch (6.ª generación), iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS Max, XR, 11, 11 Pro, 11 Pro Max, SE (2.ª generación), 12, 12 mini, 12 Pro, 12 Pro Max. - El orden de canciones mostrado en el menú de selección de esta unidad puede diferir del que se encuentra en el iPod/iPhone. - Según la versión del sistema operativo del iPod/iPhone, algunas funciones podrían no estar disponibles en esta unidad.
Referencias
Cada vez que pulsa, la información en pantalla cambia. - Si la información no está disponible o no está registrada, aparecerá “NO TEXT”, “NO NAME”, u otra información (por ejemplo, nombre de la emisora) o la pantalla quedará en blanco.
KD-T92MBS:
*1 Si [FORMAT] se ajusta a [BATT/SIGNAL], la fecha será reemplazada por el nivel de la batería y la intensidad de la señal del dispositivo Bluetooth conectado. (Página 30)
| Nombre de la fuente Información en噎a: Principal (suplementaria) |
| FM o AM Frecuencia (Fecha) | Frecuencia (Fecha) con efecto de sincronizaciónde música*2 - vuelta al comienzo |
| Solo para emisoras del FM Radio Broadcast Data System:Nombre de la emisión/Tipido de programa (Fecha) - Nombre de laemisión/Tipido de programa (Fecha) con efecto de sincronización demúsica*2 - Radio texto (Fecha) - R Latino texto+ (Radio texto+) - Titulo de la canción (Artista) - Titulo de la canción (Fecha) - Frecuencia (Fecha) - vuelta al comienzo |
| CD o USB Para CD-DA: | Titulo de la pista (Artista) - Titulo de la pista (Artista) con efectodésincronización de música*2 - Titulo de la pista (Titulo del disco) - Titulo de la pista (Fecha) - Tiempo de reproducción (Fecha) -vuelta al comienzo |
| Nombre de la fuente Información en pantalla: Principal (suplementaria) |
| Para ARCHivos MP3/WMA/AAC/WAV/FLAC: Titulo de la canción (Artista) → Titulo de la canción (Artista) con efecto de sincronización de música*2 → Titulo de la canción (Titulo del album) → Titulo de la canción (Fecha) → Nombre del archivo (Nombre de la carpeta) → Nombre del archivo (Fecha) → Tiempo de reproducción (Fecha) → vuelta al comienzo |
| iPod USB/iPod BT Túltido de la canción (Artista) | → Titulo de la canción (Artista) con efecto de sincronización de música*2 → Titulo de la canción (Titulo del album) → Titulo de la canción (Fecha) → Tiempo de reproducción (Fecha) → vuelta al comienzo |
| SIRIUS XM Número de canal (Estado) | → Número de canal (Estado) con efecto de sincronización de música*2 → Nombre del canal (Estado) → Artista (Estado) → Titulo de la canción (Estado) → Información del contenido (Estado) → Nombre de la categoria (Estado) → Fecha (Estado) → vuelta al comienzo |
| BT AUDIO Titulo de la canción (Artista) | → Titulo de la canción (Artista) con efecto de sincronización de música*2 → Titulo de la canción (Titulo del album) → Titulo de la canción (Fecha) → Tiempo de reproducción (Fecha) → vuelta al comienzo |
| AUX | Nombre de la fuente (Fecha) → Nombre de la fuente (Fecha) con efecto de sincronización de música*2 → vuelta al comienzo |
*2 Durante el efecto de sincronización de música, el color de iluminación o el nivel de brillo de los botones cambia y se sincroniza con el nivel de música (dependiendo del ajuste de color realizado para [PRESET] en la página 31).
Referencias
KD-1721BT/KD-TD72BT/KD-SR87BT:
| Nombre de la fuente Información en pantalla: Principal |
| FM o AM Frecuencia | Frecuencia con efecto de sincronización de música* Fecha
vuelta al comienzo |
| Solo para emisoras de FM Radio Broadcast Data System/FM Radio Data System:
Nombre de la emisión/Tipido de programa • Nombre de la emisión/Tipido de programa con efecto de sincronización de música* • Radio texto • Radio texto + • Radio texto + tíolo del canción/Radio texto + artista • Frecuencia • Fecha • vuelta al comienzo |
| CD o USB Para CD-DA: | Titled del disco/Artista • Titulo del disco/Artista con efecto de sincronización de música* • Titulo de la pista/Artista • Tiempo de reproducción • Fecha • vuelta al comienzo |
| Para ARCHivos MP3/WMA/AAC/WAV/FLAC:
Título de la canción/Artista • Titulo de la canción/Artista con efecto de sincronización de música* • Titulo del album/Artista • Nombre de la carpeta • Nombre del archivo • Tiempo de reproducción • Fecha • vuelta al comienzo |
| iPod USB/iPod BT Túlio de la | cantón/Artista • Titulo de la canción/Artista con efecto de sincronización de música* • Titulo del album/Artista • Tiempo de reproducción • Fecha • vuelta al comienzo |
| Nombre de la fuente Información en pantalla: Principal |
| BT AUDIO Titulo de la canción/Artista | Titulo de la canción/Artista con efecto de sincronización de música* Titulo del album/Artista Tiempo de reproducción● Fecha●euerta al comienzo |
| AUX Nombre de la fuente | Nombre de la fuente con efecto de sincronización de música*● Fecha●euerta al comienzo |
- Durante el efecto de sincronización de música, el nivel de brillo de los botones cambia y se sincroniza con el nivel de música.
Localización y solución de problemas
Síntoma Solución
| General | El sonido no se escauchá. • Ajuste el volumen al nivel optimo.
• Inspeccione los cables y las conexiones. |
| Aparece "MISWIRING CHECK
WIRING THEN PWR ON". | Aparece la�性 y bajo compruebe que los terminales
de los cables de altoavoz estén correctamente aloisados. A
continuacion, vuelva a encender la�性. |
| Aparece "PROTECTING SEND
SERVICE". | Lleve la�性 al centro de service más cercano. |
| La fuente no se pueda
seecionar. | Verifie el ajuste [SOURCE SELECT]. (Pagina 6) |
| El receptor no funciona en
absoluto. | Reinicialice la�性. (Pagina 4) |
| No se visualizan los caricacteres
correctos. | •Esta�性 visualiza solo letras mayósculas, númeroos, y un número limitado de simbolos.
•Dependiendo del idioma en pantalla que haya selecciónado
en (pagina 6), algunos caricacteres podran no visualizarse
correctamente. |
| (Para KD-T721BT)
"ERROR"/"FAILED" | Su mando a distancia para volante de direction no es compatible, el =
aprendizaje no se podrá completar. Para mayor información, consulte con su concesionario car audio. |
| Radio | • Recepión de radio
deficiente.
• Ruidos estáticos cuando se
escucha la�性. | Conecte firmamente la�性. |
| CD/USB/PPD | El disco no puede ser
expulsado. | Pulse y mantenga pulsado ▲para forzar la expulsion del disco. Tenga cuidado de noURTAR caer el disco cuando se expulsado. Si con thiso no se resuelve el problema, reinicialice la�性 (pagina 4). |
| Se generate ruidos. Salte a other pista o cambie el disco. |
| Aparece "IN DISC" y el disco no
puede ser expulsado. | Asegúrese de que no hay ningún obstáculo en la ranura de carga cuando se expulsa el disco. |
| Aparece "PLEASE EJECT". | Pulse ▲luego inserte un disco correctamente. |
Síntoma Solución
| CD/USB/Android | El order de reproducción no es
el que se escr巴. | Disco optic, los ARCHivos se reproduce en el orden en que
fuynon grabados.
Dispositivo USB, las carpetas se reproduce en el orden de
creación (fecha y hora). Los archivos de cada carpeta se
reproducen en el orden del nombre de archivo (alfabético). |
| El tiempo de reproducción
transcurredo no escorrcto. | Esto depende del proceso de grabación anterior (disco/USB). |
| Aparece "NOT SUPPORT" y se
amiten las pistas. | Compruebe que la pista sea de un formatting reproducible.
(Pagina 32, 33) |
| El mensaje "READING" sigues
destellando. | • No utilise蟆ildos niveles de jerarquias y carpetas.
• Vuelva a carregar el disco o vuelva a conectar el dispositivo
(USB/iPod/iPhone). |
| Aparece "UNSUPPORTED
DEVICE". | • Verifique si el dispositivo USB conectado es compatible con
esta�性idad y asegüresse de que los sistemas de archivos estén
en formatos compatibles. (Pagina 33)
• Vuelva a conectar el dispositivo USB. |
| Aparece "UNRESPONSIVE
DEVICE". | Asegürese de que no existe ningún fallo de configuracionierto
en el dispositivo USB y vuelva a conectarla. |
| Aparece "USB HUB IS NOT
SUPPORTED". | No es possible conectar un dispositivo USB a工程技术 de un
concentrador USB a esta�性idad. |
| Aparece "CANNOT PLAY". Conectar un dispositivo USB que contenga archivos de audio
reproducibles. | |
| • La fuente no cambía a
"USB" cuando se conecta
un dispositivo USBmintras
escucha cuales qu'er contra
fuente.
• Aparece "USB ERROR" | El puerto USB está emitiendo más potencia que el limite de
dicho. Apaque la alimentación y disconecte el dispositivo
USB. A continually, enciendá la alimentación y vuelva a
conectar el dispositivo USB.
Si con lo anterior no se soliculta el problema, apague la
alimentación o vuelva a encender (o reemplízale la�性idad)
antes de reemplazarlo por other dispositivo USB. |
| El iPod/iPhone no se enciende
a no funcjiona. | • Verifique la relacion entre esta�性idad y el iPod/iPhone.
• Desconnecte y realice el reinicio forzado del iPod/iPhone. |
Localización y solución de problemas
| Síntoma Solutión | |
| CD/USB/iPod | "LOADING" aparece al acceder al modo;búsqueada presionando / / / | Esta�性idad está preparando todavía la lista de música del iPod/iPhone. Puede que tarde un poco, intelecto de nuevo más tarde. |
| "NO DISC" Inserte un disco reproducible en la ranura de carga. | |
| "NO DEVICE" Conecte un dispositivo (USB/iPod/iPhone) y cambie de nuevo a la fuente USB/iPod USB. | |
| "MEMORY FULL" Ha alcancazo el limitemaximum de almacenimiento en su iPod/iPhone. | |
| Radio SiriusXM® | "CH LOCKED LOCK CODE?" El canal selectionado estábloqueado. Para desbloquearlo, ingrese el)código debloqueo correcto. (Páginia 15) | |
| "CHAN UNSUB" Se ha selecciónado un canal al que no está suscrito. Para suscirbirse, llame al 1-866-635-2349, en EE. UU., o al 1-888-539-7474, en Canadá. (Páginia 12) | |
| "CH UNAVAIL" Se haselecciónado un canal que no está disponible. Si deseaa mayor informática acerca de la linea de canales SiriusXM, visite <www.siriusxm.com>. | |
| "CHECK ANTENNA" Verifie que la antenna y su conexiónestén en conditiones satisfactorias. | |
| "CHECK TUNER" Asegürese de que el sintonizador para vehículos SiriusXM esté connectado al unidad. | |
| "NO SIGNAL" Asegürese de que la antenna esté montada榜首 delvehicleo. | |
| "SUBSCRIPTION UPDATED - PRESS ENTER TO CONTINUE." Su suscripción ha sidoactualizada. ParaContinuar, pulse la rueda de volumen. | |
| Síntoma Solutación |
| Radio SiriusXM® | "CODE ERROR" Asegüresc de haber ingreso el número de acceso correcto. (Páginá 15) |
| "No CONTENT" No existe suficiente contenido para iniciar TuneScan. |
| "SCAN CANCEL" TuneScan ha sido cancelado. |
| Bluetooth® | No se detecta ningún dispositivo Bluetooth. - Vuelva aocular el dispositivo Bluetooth. - Reinicialice la unidad. (Páginá 4) |
| No es posible el emparejimiento de Bluetooth. - Asegüresc de haber ingreso el mesmo número PIN en la unidad y en el dispositivo Bluetooth. - Elimine la información de emparejimiento de la unidad y del dispositivo Bluetooth; a continuación, vuelva arealizar el emparejimiento. (Páginá 17) |
| Se esucha ruido o eco durante una conversación Telefonica. - Ajuste la posición del micrófono. (Páginá 17) - Verifique el ajuste [ECHO CANCEL]. (Páginá 19) |
| La calidad del sonido del téléphone es baja. - Reduzca la distancia entre la unidad y el dispositivo Bluetooth. - Mueva el automóvil a un lugar donde existinge mayor recepción deSEOI. |
| El método de llamada de voz no funciona. - Utilice el método de llamada de voz en un entorno con menos bullicio. - Reduzca la distancia al micrófono cuando Pronunciation el nombre. - Asegüresc de utiliser la misma voz que la etiqueta de voz registrada. |
| El sonido se interrupece o se omite durante la reproducción de un reproductor de audio Bluetooth. - Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth. - Apague la unidad y vuelve a encenderla; intente conectar一个新的;nuevamente. - Otros dispositivos Bluetooth pueda estar intentando conectarse a la unidad. |
Localización y solución de problemas
| Síntoma Solutión |
| Bluetooth® | No se可以选择 controlar el reproductor de audio Bluetooth conectado. Verifique si el reproductor de audio Bluetooth conectado es compatible con Audio/Video Remote Control Profile (AVRCP). (Consulte las instructuciones del reproductor de audio.) Desconecte y vuela a conectar el reproductor Bluetooth. |
| "PLEASE WAIT" Launidad se está preparando para usar la configuración Bluetooth. Si el日消息 no aparece, apague y enciende launidad; a continua, vuela a conectar el dispositivo. |
| "NOT SUPPORT" El téléphone conectado no es compatible con la configuración de Reconocimiento de voz ni con la de transferencia de la guíaTELFónica. |
| "No ENTRY" No hay ningún dispositivo registrado conctrado/localizzato a工程技术 de Bluetooth. |
| "ERROR" Inténtelo nuevoamente. Si vuelve a aparecer "ERROR", verifique si el dispositivo es compatible con la configuración que está intentando usar. |
| "NO INFO"/"NO DATA" El dispositivo Bluetooth no pueda Obtener la información decontacto. |
| "H/W ERROR" Reinicialke launidad y vuela a intentar la operation. Si vuelvase Appareler "H/W ERROR", consulte al centro de service más cercano. |
| "SWITCHING NG" Los telfonos conectados no son compatibles con la configuracióncombido de telfono. |
| LareshisiónBluetooth entreel dispositivo Bluetooth y launidad es inestable. Eliminque launidad el dispositivo Bluetooth registrada noutilizando. (Págin21) |
Si experimenta problemas, intente lo siguiente:
1. Verifique la localización y solución de problemas. 2. Reinicialice la unidad (página 4). 3. Llame al (solo EE.UU.): 1-800-252-5722 (o) visite: https://www.jvc.com
Esta sección es para los instaladores profesionales.
Por razones de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.
ADVERTENCIA
- La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
- Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
- Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o al cable de conexión a masa (negro).
- Para evitar cortocircuitos:
Utilice cinta de vinilo para aislar los cables no conectados. Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil antes de la instalación. Para proteger los cables, asegúrelos con abrazaderas de cables y con cinta de vinilo, enrolle los cables que estén en contacto con partes metálicas.
PRECAUCIÓN
- Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o inmediatamente después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes. No conecte los cables de los altavoces al chasis del vehículo, ni al cable de conexión a masa (negro) en paralelo.
- Conecte altavoces con una potencia máxima de más de 50 W. Si la potencia máxima de los altavoces es inferior a 50 W, cambie el ajuste [AMP GAIN] para evitar daños en los mismos. (Página 25) Monte la unidad a un ángulo de menos de 30°.
- Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministra una alimentación de 12 V CC que deberá conectarse y desconectarse mediante la llave de encendido.
- Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
- Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
- Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible por otro del mismo régimen.
Instalación/Conexión
Lista de piezas para la instalación
(A) Placa frontal (×1)
(B) Placa embellecedora (×1)
(C) Manguito de montaje (×1)
(D) Mazo de conductores (×1)
(E) Herramienta de extracción (×2)
Procedimiento básico
1 Quite la llave del interruptor de encendido; después, desconecte el terminal negativo de la batería del automóvil. 2 Conecte los cables correctamente. Consulte "Conexión del cableado" en la página 40. 3 Instale la unidad en su automóvil. Consulte "Instalación de la unidad (montaje en el tablero)". 4 Conecte el terminal de la batería del automóvil. 5 Pulse SRC para encender la unidad. 6 Extraiga la placa frontal y reinicialice la unidad en menos de 5 segundos. (Página 4)
Instalación de la unidad (montaje en el tablero)
montaje)
1 Retire de la unidad, el manguito de montaje y la placa embellecedora. 2 Alinee los orificios de la unidad (en ambos laterales) con la ménsula de montaje del vehículo y asegure la unidad con los tornillos (disponibles en el mercado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar la unidad.
Desmontaje de la unidad Instalación de
Instalación/Conexión
Conexión del cableado
IMPORTANTE
Se recomienda instalar la unidad con un arnés de cables disponible en el mercado que sea adecuado para su automóvil y, para fines de seguridad, dejar esta tarea en manos de profesionales. Consulte con un distribuidor de productos de audio para automóviles.
Conecte los componentes externos
No. Pieza
Para KD-T721BT: Mando a distancia de aprendizaje (página 31) 2 Terminales de salida (Consulte "Conecte los amplificadores externos a los terminales de salida"). [3] Jack de entrada de micrófono (página 17) 4 Para KD-T92MBS:
Puerto de expansión (12 V-500 mA): Al sintonizador para vehículos SiriusXM opcional (disponible en el mercado). (Página 12)
Conecte los amplificadores externos a los terminales de salida
Para evitar daños a la unidad, conecte firmemente el cable de conexión a masa del amplificador al chasis del vehículo.
Modelo Terminales de salida Crossover de 2 vías Crossover de 3 vías
| KD-T92MBS | REAR: Salida posterior Salida del tweeter |
| FRONT: Salida frontal Salida de rango medio |
| SW: Salida del subwoofer | Salida del woofer | |
| KD-TD72BT/KD-SR87BT | FRONT: Salida frontal Salida de rango medio |
| REAR/SW: | Salida posterior/subwoofer | Salida del woofer |
| KD-T721BT | REAR/SW: | Salida posterior/subwoofer | Salida del woofer |
Especificaciones
| Sintonizador | FM Gama de Frequencias 87,9 MHz — 107,9 MHz (pasos de 200 kHz) |
| 87,5 MHz — 108,0 MHz (pasos de 50 kHz) |
| Sensibilidad uyil(Relación SCNAL/Ruido = 30 dB) | 8,2 dBf (0,71 μV/75 Ω) |
| Sensibilidad de silenciamenti(DIN S/N = 46 dB) | 17,2 dBf (2,0 μV/75 Ω) |
| Respuesta de fecuencia (±3 dB) 30 Hz — 15 kHz |
| Relación SCNAL a ruido (MONO) 64 dB |
| Separación estéreo (1 kHz) 40 dB |
| AM Gama de Frequencias 530 kHz — 1 700 kHz (pasos de 10 kHz)531 kHz — 1 611 kHz (pasos de 9 kHz) |
| Sensibilidad uyil(Relación SCNAL/Ruido = 20 dB) | 29 dBμ (28,2 μV) |
| Reproducedo CD | Diodo láser GaAlAs |
| Filtro digital (D/A) 8 veces sobremuestreo |
| Velocidad de giro 500 rpm — 200 rpm (CLV) |
| Fluctuation y trémolo Por bajo del limite medible |
| Respuesta de fecuencia (±1 dB) 20 Hz — 20 kHz |
| Distorsión armónica total (1 kHz) 0,01 % |
| Relación SCNAL a ruido (1 kHz) 92 dB |
| Gama dinámerica | 91 dB |
| Separación de canales | 86 dB |
| MP3 decodificado | Compatible con MPEG-1/2 Audio Layer-3 |
| WMA decodificado | Compatible con Windows Media Audio |
| AAC decodificado | Archivos AAC-LC“.aac” |
| USB | Estándar USB | USB 1.1, USB 2.0 (Alta velocidad) |
| Dispositivos compatibles | Clase de almacenamicho masivo |
| Sistema de ARCHivos | FAT12/16/32 |
| Corriente máximo de alimentación | 5 V CC=1,5 A |
| Convertor de filtro digital (D/A) | 24 Bit |
| Respuesta de fecuencia (±1 dB) | 20 Hz —— 20 kHz |
| Relación SIGNAL a ruido (1 kHz) | 99 dB |
| Gama dinámerica | 94 dB |
| Separación de canales | 91 dB |
| MP3 decodificado | Compatible con MPEG-1/7 Audio Layer-3 |
| WMA decodificado | Compatible con Windows Media Audio |
| AAC decodificado | Archivos AAC-LC“.aac”,“.m4a” |
| WAV decodificado | PCM lineal |
| FLAC decodificado | Archivo FLAC, hasta 24bit /96 kHz |
| Auxiliar | Respuesta de fecuencia (±3 dB) | 20 Hz —— 20 kHz |
| Voltaje de entrada máximo | 1 000 mV |
| Impedancia de entrada 30 kΩ | |
Especificaciones
| Bluetooth | Version Bluetooth V4.2 |
| Gama de Frequencias 2,402 GHz — 2,480 GHz |
| Potencia de salute RF (E.I.R.P.) +4 dBm (MAX), potencia clase 2 |
| Alcance máximo de communicator En linea recta, aproximamente 10 m (32,8 pies) |
| Emparejamento SSP (Emparejamento simple y seguro) |
| Perfil HFP1.7.1 (Perfil manos libres) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω) |
| 22 W × 4 |
| Impedancia del altovoz 4 Ω — 8 Ω |
| Audio | Banda 13 Banda | |
| Frecuencia 62,5/ 100/ 160/ 250/ 400/ 630/ 1k/ 1,6k/ 2,5k/ 4k/ 6,3k/ 10k/ 16k Hz | |
| Nivel -09 — +09 (-9 dB — +9 dB) | |
| Q 1,35/ 1,5/ 2,0 | |
| HPF | Frecuencia THROUGH/ 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/ 150/ 180/ 220/ 250 Hz | |
| Nivel -6/ -12/ -18/ -24 dB/Oct. | |
| Q -8/ -7/ -6/ -5/ -4/ -3/ -2/ -1/0 dB | |
| LPF | Frecuencia THROUGH/ 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/ 150/ 180/ 220/ 250 Hz | |
| Nivel -6/ -12/ -18/ -24 dB/Oct. | |
| Q - 8/ -7/ -6/ -5/ -4/ -3/ -2/ -1/0 dB | |
| Nivel de salute de preamplificador/carga | KD-T92MBS: 4000 mV/10 kΩ |
| KD-T721BT//KD-TD72BT/KD-SR87BT: 2500 mV/10 kΩ |
| Impedancia de salute de preamplificador | ≤ 600 Ω |
| General | Voltaje de trabajo | Batería de 12V CC para vehículos | |
| Tamaño de instalación (An × Al × F) | 182 mm × 53 mm × 156 mm (7-3/16 pulgada × 2-1/16 pulgada × 6-1/8 pulgada) | |
| Peso neto (incluyendopla embellecadora, manguito de montaje) | 1,2 kg (2,6 lbs) | |
Sujeto a cambios sin previo aviso.
