MANUAL DE USUARIO CHROMA 540 LE CHAI

Descripción del aparato Página 22 Advertencias y consejos importantes Página 24 Instalación Información específica Página 28 Página 30 Utilización Página 33 Mantenimiento Página 35 Problemas y soluciones Página 36 Cambio del sentido de apertura de la puerta Página 37

Marca : Le Chai Categoría del aparato doméstico de refrigeración: 2 Modelo CHROMA540 (54 botellas) Modelo CHROMA1240 (124 botellas) Alimentación 220-240V~ 50Hz Dimensiones 595 x 580 x 882 595 x 679 x 1762 Peso 60 kg 112 kg Clase de eficiencia energética Clase A Clase A Consumo anual de energía (AEc) calculado sobre la base del resultado obtenido durante 24 horas en condiciones de ensayo normales. El consumo real de energía depende de las condiciones de utilización y del lugar en el que esté instalado el aparato. 145 kWh/ año 168 kWh/ año Volumen útil de los compartimentos 145 L 407 L Descongelación No-Frost Clase climática Clase climática: N Este aparato ha sido diseñado para ser utilizado a una temperatura ambiente de entre 16ºC y 32ºC. Nivel de ruido emitido 41 dB(A) re 1pW 41 dB(A) re 1pW36 Tipo de instalación Colocación libre

Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. El consumo real de energía depende de las condiciones de instalación y utilización del aparato.

Este aparato cumple las exigencias de las Directivas europeas siguientes: Directiva 2014/35/EU relativa a la seguridad eléctrica Directiva 2014/30/EU relativa a la compatibilidad electromagnética37

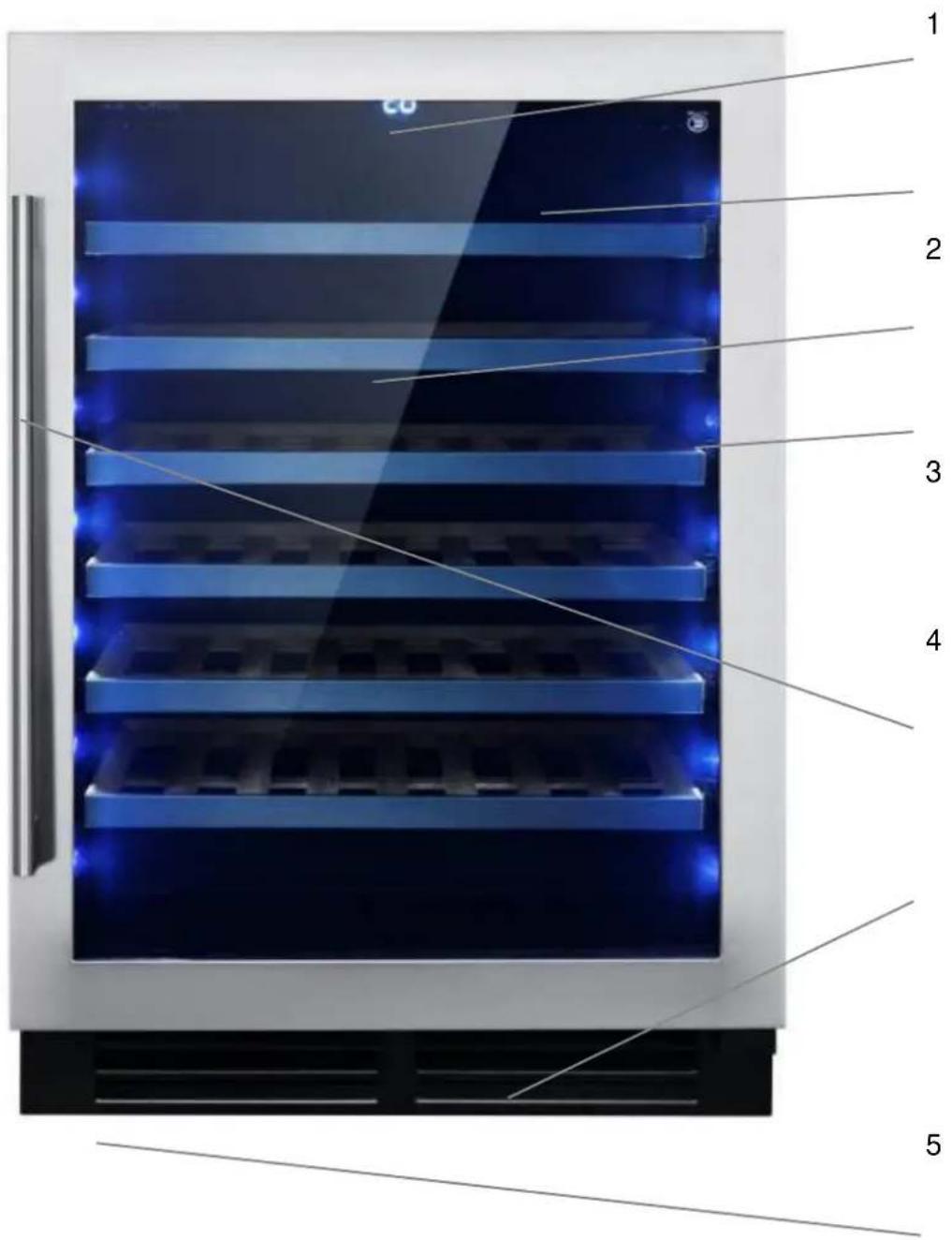

DESCRIPCIÓN DEL APARATO CHROMA540

1 – Panel de mandos 2 – Puerta de cristal 3 – Bandejas 4 – Luz 5 – Tirador de puerta 6 – Ventilación 7 – Pies regulables39

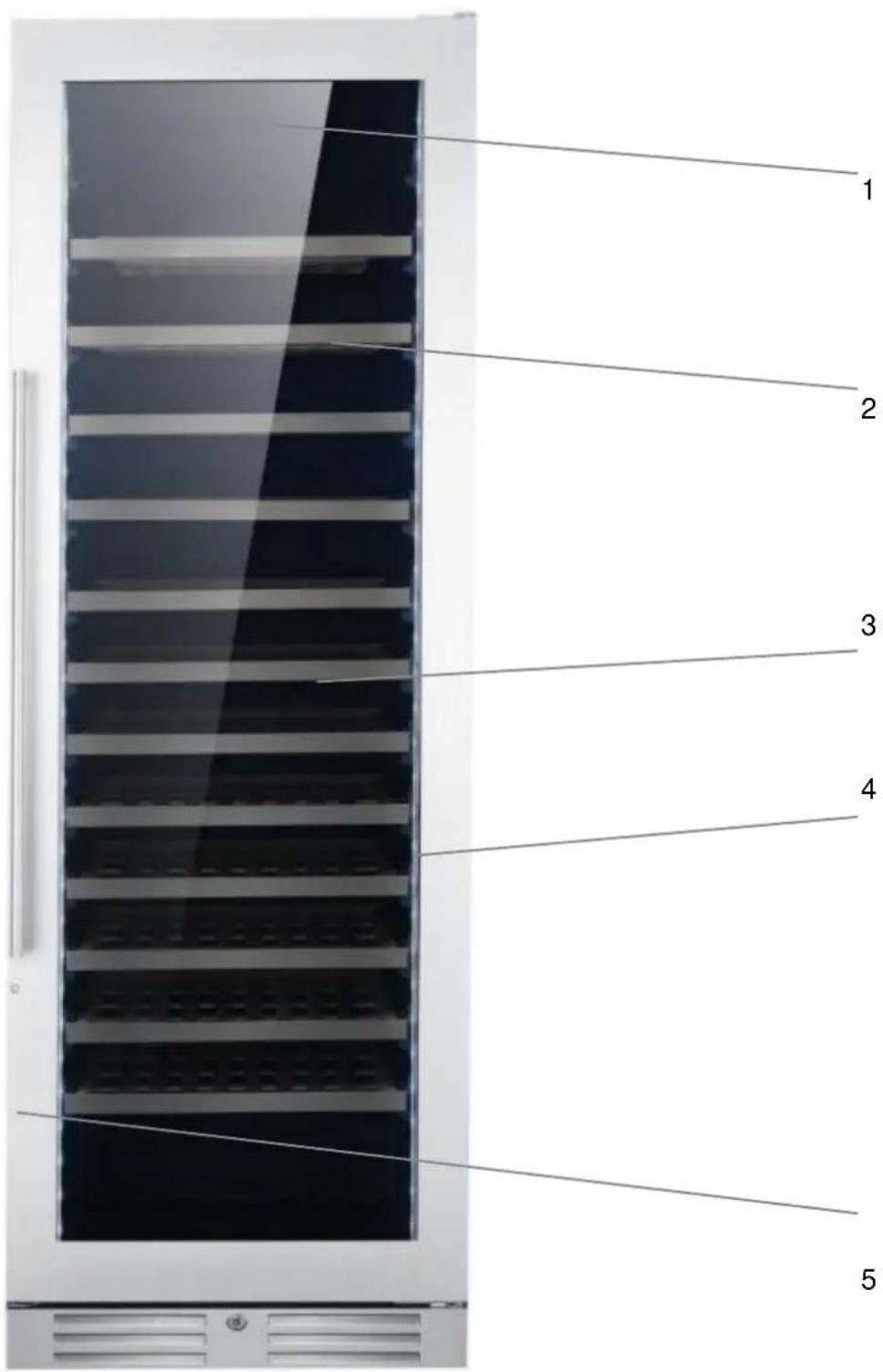

DESCRIPCIÓN DEL APARATO CHROMA1240

1 – Panel de mandos 2 – Puerta de cristal 3 – Bandejas 4 – Luz 5 – Tirador de puerta 6 – Sensor de posición 7 – Ventilación 8 – Pies regulables41

ADVERTENCIAS Y RECOMENDACIONES IMPORTANTES

Es muy importante que guarde siempre este aviso junto con el aparato para consultas posteriores. Si transfiere el aparato a otra persona, asegúrese de acompañarlo de este aviso de manera que el nuevo usuario disponga de toda la información relevante para su uso. La finalidad de las siguientes advertencias es garantizar su seguridad y la de los demás. Por consiguiente, le rogamos que las lea atentamente antes de instalar y empezar a utilizar su nevera. En lo relativo a la información de instalación, manipulación, mantenimiento y eliminación de residuos, puede consultar las secciones que siguen a esta nota. Si el dispositivo tiene un sistema de iluminación y la lámpara es reemplazable por el usuario, consulte la información sobre su método de reemplazo en el siguiente párrafo de este manual. Este aparato está diseñado para su uso doméstico y particular, pero no para usos análogos como los siguientes: - espacios de cocina reservados para el personal de tiendas, oficinas y demás contextos profesionales; - su uso por parte de los huéspedes de casas rurales, hoteles, moteles y demás instalaciones de tipo residencial; - pensiones y entornos similares; - restauración y otros contextos análogos, incluida la venta al detalle.42

Seguridad Este aparato puede ser utilizado por niños de 8 o más años, así como por personas con algún tipo de discapacidad física, mental o sensorial o sin experiencia o conocimientos, siempre que cuenten con la supervisión adecuada o se les hayan dado las instrucciones precisas para una utilización segura y todos los riesgos posibles hayan sido tenidos en consideración. Los niños no deben jugar con este electrodoméstico. Es recomendable mantenerlo lejos del alcance de niños menores de 3 años, a menos que estén bajo vigilancia continua. Los niños no deberán realizar las tareas de limpieza y mantenimiento del aparato sin la supervisión de un adulto. Los niños de 3 a 8 años de edad pueden cargar y descargar aparatos de refrigeración. Desconecte el aparato de la toma de corriente antes de proceder a su limpieza, descongelación, sustitución de la lámpara, traslado o limpieza del suelo. ADVERTENCIA: No dañar el circuito de refrigeración. ADVERTENCIA: No utilizar aparatos eléctricos en el interior del compartimento, a menos que sean del tipo recomendado por el fabricante. ADVERTENCIA: No utilizar dispositivos mecánicos o de otro tipo para acelerar el proceso de descongelación, a menos que hayan sido recomendados por el fabricante.43 ADVERTENCIA: Mantener despejados los orificios de ventilación de la carcasa del aparato y de la estructura de encastre. ADVERTENCIA: No ubique tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del dispositivo. ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de alimentación no esté atrapado o dañado. No conectar el aparato a una toma de corriente que no esté protegida contra posibles sobrecargas (fusible). No utilizar nunca tomas múltiples ni alargadores para conectar el aparato. Este aparato no está destinado para su funcionamiento con temporizador exterior, sistemas de control remoto ni con cualquier otro dispositivo que active la tensión de forma automática. No usar este electrodoméstico para almacenar sustancias explosivas, como aerosoles que contengan gases propulsores inflamables. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. Si el cable de alimentación está deteriorado, deberá ser sustituido por el fabricante, su servicio posventa o por personal cualificado para evitar posibles riesgos. Este aparato es pesado: muévalo con precaución. Si el aparato se ha transportado en posición horizontal, espere 48 horas antes de ponerlo en funcionamiento.44 La lámpara está destinada para su uso exclusivo en el aparato. La lámpara no es adecuada para la iluminación de habitaciones. Abrir la puerta durante períodos prolongados puede provocar un aumento significativo de la temperatura en los compartimentos del aparato. Limpie regularmente las superficies que puedan entrar en contacto con alimentos y sistemas de drenaje accesibles. Si el aparato de refrigeración se deja vacío por largos períodos, apague, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato. Reparaciones Es peligroso modificar o intentar modificar las características de este aparato. En caso de avería, no intente repararlo usted mismo. Las reparaciones realizadas por personal no cualificado pueden causar daños. Contacte con el servicio posventa de su distribuidor.

Refrigerante Advertencia; Riesgo de incendio / materiales inflamables.45 El gas refrigerante contenido en el circuito de este aparato es el isobutano (R 600a), un gas poco contaminante pero inflamable. Durante el transporte e instalación del aparato, tenga cuidado de no dañar ninguna parte del circuito frigorífico. No utilice utensilios cortantes o puntiagudos para descongelarlo. No utilice dispositivos eléctricos dentro de este electrodoméstico. Si el sistema de refrigeración resulta dañado: Evite que se produzcan llamas cerca del aparato. Evite que se produzcan chispas: no encienda aparatos o lámparas eléctricas. Proceda a ventilar la habitación de inmediato.

Eliminación Este aparato está marcado con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos. Esto significa que, al final de su vida útil, el producto debe ser recogido por un sistema de recogida selectiva conforme a la Directiva Europea46 2012/19/EU, de modo que pueda ser reciclado o desmantelado adecuadamente para reducir su impacto medioambiental. Su administración local o regional podrá ofrecerle más información al respecto. Los residuos electrónicos que no sean recogidos selectivamente pueden comportar riesgos medioambientales y sanitarios debido a la presencia de sustancias peligrosas. Esta nevera contiene agentes espumantes inflamables. Al término de su vida útil, la nevera deberá trasladarse a un lugar adecuado para que pueda ser reciclada. Para ello, consulte a su ayuntamiento. Nunca deje la nevera en la vía pública.

Si prevé utilizar este electrodoméstico con cierre magnético para sustituir otro con un cierre de resorte, es recomendable que se inutilice el mecanismo de cierre de este último, antes de deshacerse de él. De este modo, se evitará el riesgo de que los niños se queden encerrados dentro con el consiguiente peligro para sus vidas. Ubicación - Sitúe el aparato lejos de cualquier fuente de calor (calefacción, placas de cocina u horno, luz solar...). Para que su electrodoméstico funcione correctamente, la temperatura ambiente deberá estar entre los 16 y los 32 ºC (clase N). Si la temperatura supera estos límites, el aparato no funcionará correctamente. - Asegúrese de que haya suficiente espacio para que el aire circule por detrás del aparato y no lo apoye contra la pared para evitar ruidos debidos a las vibraciones. Asegúrese de que haya suficiente espacio alrededor del aparato para que circule el aire. Una ventilación insuficiente hará que el aparato funcione mal e incrementará el consumo energético. Deje un espacio de al menos de 3 cm entre la pared y la parte trasera. - Este aparato debe instalarse de tal manera que pueda accederse con facilidad a la toma de corriente. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. - Nivele el aparato ajustando las dos patas regulables. Encastre bajo la encimera o instalación separada Este aparato puede instalarse separadamente o encastrarse debajo de la encimera. En este caso, se han de tener en cuenta sus dimensiones: Encastre Tome como referencia los siguientes esquemas de encastre para instalar su electrodoméstico en las mejores condiciones.47 CHROMA540

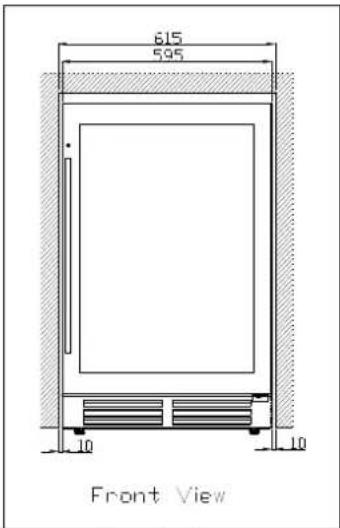

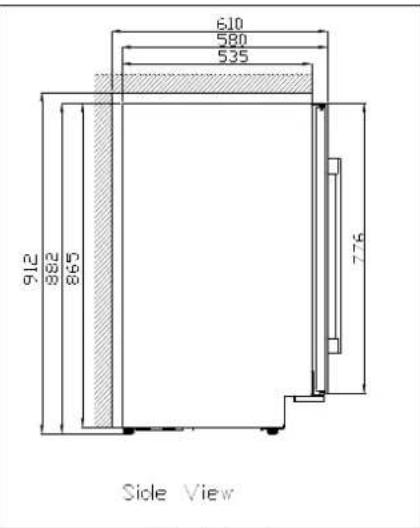

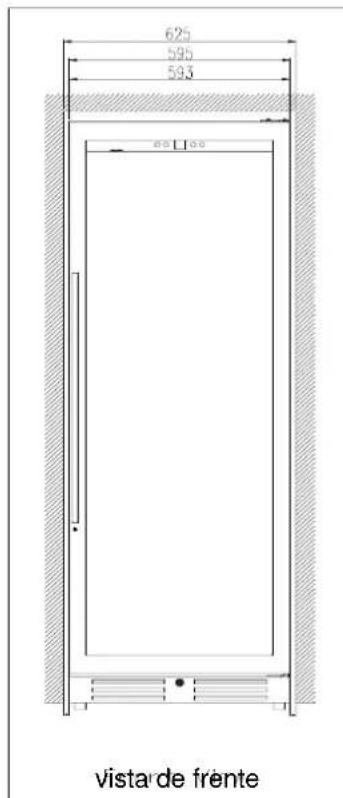

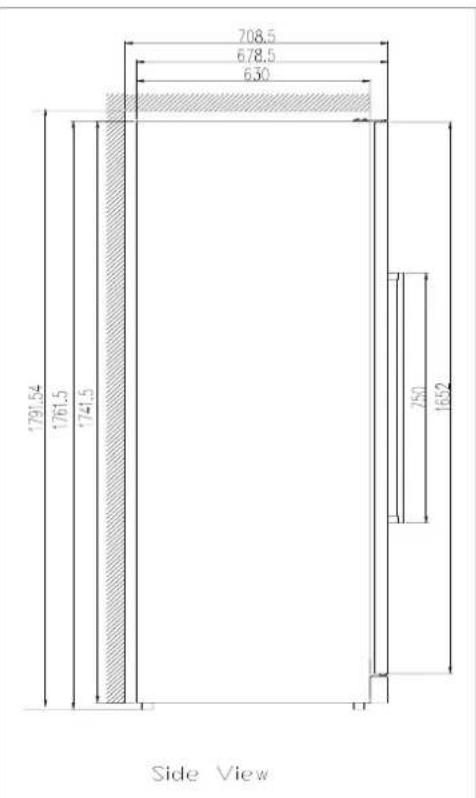

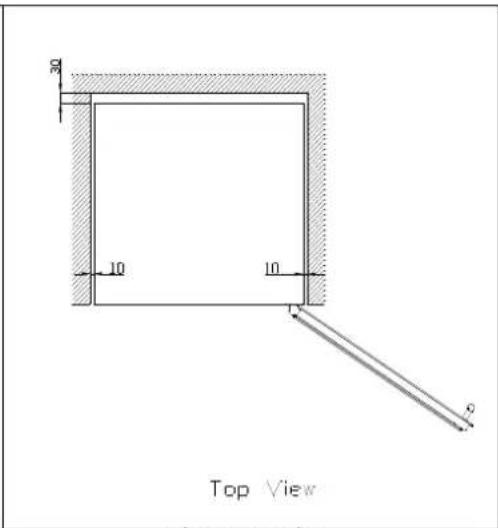

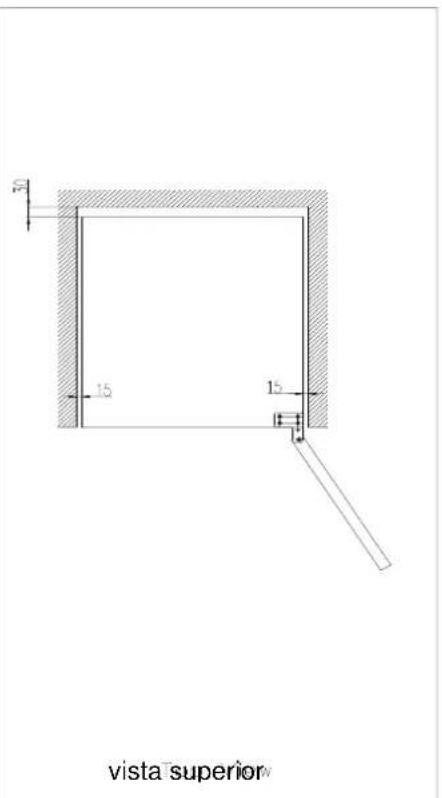

Conexión a la red Su aparato está diseñado para funcionar con una tensión monofásica de 230 voltios. vista de frente vista lateral vista superior49 Deberá conectarse a un enchufe de pared provisto de toma de tierra y protegido con un fusible de 10A, según la norma NF C15-100 y las indicaciones de su proveedor de suministro eléctrico.50

INFORMACIÓN ESPECÍFICA

- Le recomendamos que instale su vinoteca en una habitación con una temperatura moderada. - Si la luz interior se mantiene encendida, tenga en cuenta que la temperatura interior será mayor. - La temperatura interior de la vinoteca puede variar según el tipo y número de botellas que contenga. - Para conservar sus vinos a una temperatura estable, no mantenga la puerta abierta demasiado tiempo. - No instale su vinoteca cerca de una fuente de calor, y evite la luz solar directa. - Para garantizar su seguridad y para que el vino no sufra alteraciones, no coloque su vinoteca en un sitio húmedo. - No almacene alimentos perecederos en su vinoteca. - Esta vinoteca no está diseñada para su uso en un garaje, en exteriores ni al aire libre. - A continuación, indicamos las temperaturas recomendadas (aproximadas) para la degustación del vino: o Grandes vinos de Burdeos - Tintos 16-17 °C o Grandes vinos de Borgoña - Tintos 15-16 °C o Vinos blancos secos de categoría «grand crû» 14-16 °C o Tintos ligeros, afrutados, jóvenes 11-12 °C o Rosados de Provenza, vinos de cosecha 10-12°C o Blancos secos y tintos de la tierra 10-12 °C o Blancos de la tierra 8-10 °C o Champanes 7-8 °C o Vinos licorosos 6°C - La estabilidad de la temperatura es el factor más importante para la conservación del vino. - La exposición a la luz, las vibraciones, la variación de las temperaturas o la humedad pueden estropear el vino. Sistema de climatización Según los expertos, la temperatura ideal de conservación del vino se sitúa en torno a los 12 ºC, dentro de una horquilla que va de los 10 a los 14 ºC. No hay que confundirla con la temperatura de servicio, que varía según el tipo de vino y puede ir de los 5 a los 18 ºC. Lo más importante es evitar los cambios bruscos de temperatura. Este aparato ha sido diseñado por especialistas y amantes del vino y, a diferencia de un simple frigorífico, garantiza un control electrónico de la temperatura que la mantiene constante en todo momento. Sistema antivibraciones51 El compresor está provisto de unos amortiguadores especiales (los «silent blocks») y el compartimento interior se encuentra aislado del resto de la estructura por una espesa capa de espuma de poliuretano. Estas características evitan que las vibraciones se transmitan al vino. Sistema de humidificación El aparato cuenta con una cubeta (según el modelo) que mantiene el nivel adecuado de humedad. Si esta última es demasiado baja, complete el nivel del depósito hasta ¾ de su capacidad. Compruebe el nivel del agua de vez en cuando y añada más si es necesario. Asegúrese de que siempre hay agua en la cubeta. La cubeta se coloca en la bandeja, bajo el ventilador situado al fondo, con la finalidad de aportar una humedad mínima. Revise el nivel de agua si almacena sus vinos durante largos períodos y de que no dedica el aparato únicamente a ponerlos a temperatura de servicio (con una rápida rotación de las botellas). Sistema de protección ultravioleta La luz acelera el envejecimiento del vino. En las vinotecas con puerta opaca, los vinos quedan resguardados de la luz, siempre y cuando no se abra la puerta en exceso. Este modelo con puerta de cristal cuenta con un tratamiento especial que filtra la nociva radiación ultravioleta, por lo que los vinos quedan perfectamente protegidos. Descongelación Este producto no genera hielo (sistema No-Frost). Dado que no produce ni hielo ni escarcha, no resulta necesario tomar ninguna medida al respecto. Bandejas Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta antes de tirar de la bandeja cuando introduzca o extraiga las botellas. Para facilitar el acceso a su contenido, deslice la bandeja hacia fuera aproximadamente un tercio. En cualquier caso, las bandejas cuentan con topes a ambos lados para evitar que se caigan las botellas. Para retirar o colocar las bandejas, inclínela como se indica en la figura y tire de ella o empújela, según el caso.52 CARGA Los valores de carga máxima de botellas que se indican son a título meramente orientativo, y su única finalidad es permitir una estimación rápida del tamaño del aparato. Dichos valores se han obtenido a partir de pruebas realizadas con una botella estándar; realmente, en un caso extremo, se podrían apilar muchas más botellas prescindiendo de las bandejas, pero una "vinoteca variada" se compone de una amplia variedad de referencias de uso cotidiano, lo que limita la capacidad de carga. En consecuencia, usted cargará probablemente una cantidad de botellas menor al máximo indicado. Cómo rellenar y mantener su vinoteca:

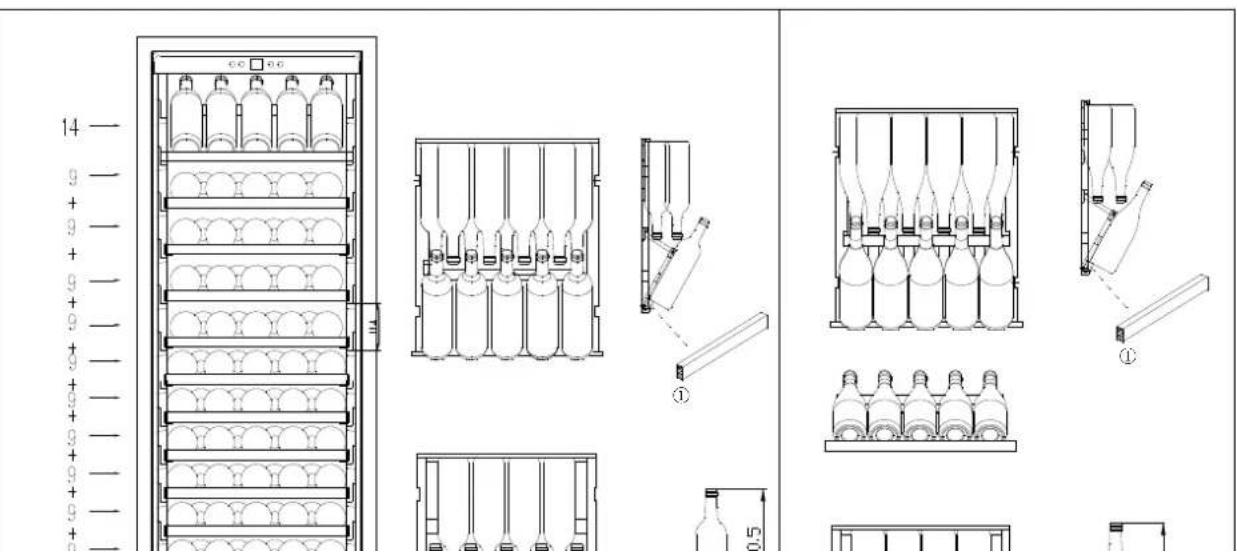

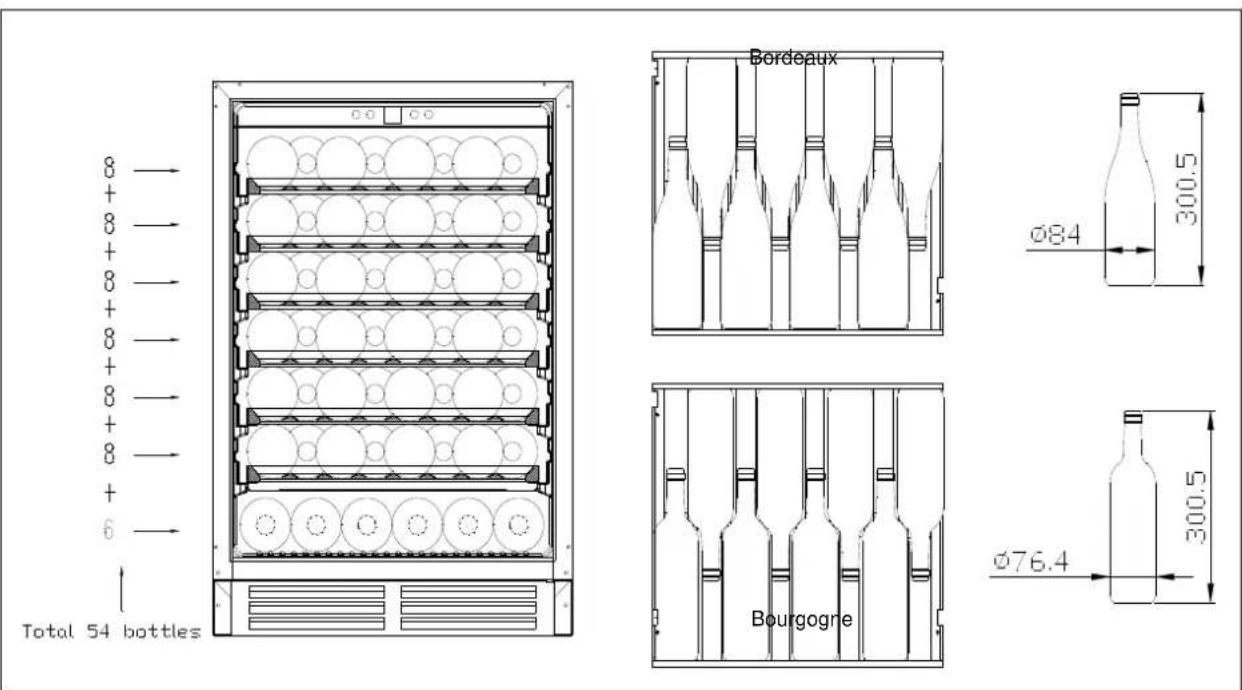

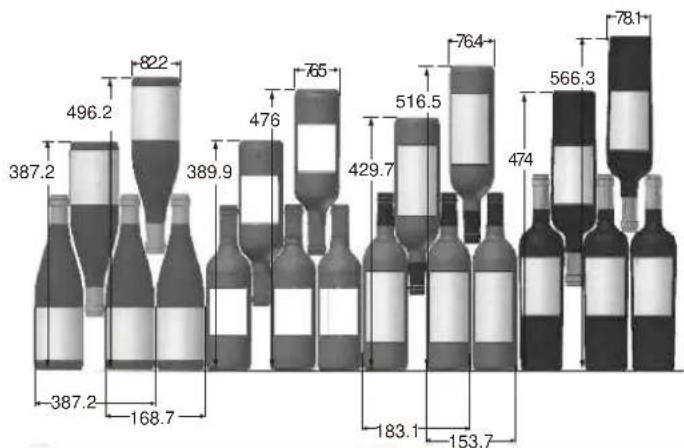

Aquí vemos cuatro tipos de botellas de 75 cl, de borgoña y burdeos, de dimensiones diferentes. Hay muchos más formatos con tamaños y formas diferentes. Como puede comprobar, existen diferencias de colocación según la altura, el diámetro y el entrecruzamiento de las botellas.53 Carga de máxima capacidad CHROMA540 (54 botellas max)

Advertencia: Si el primer bandeja es de exhibición, coloque la placa de madera

como se indica arriba para evitar que la botella golpee la puerta de cristal. El número máximo de almacenamiento se basa en las botellas estándar de burdeos de 0,75 litros.

Puesta en funcionamiento Una vez que se haya instalado adecuadamente, le recomendamos que limpie el interior del aparato con agua tibia con un poco de jabón (lavavajillas). No utilice productos abrasivos ni polvos de limpieza que puedan dañar la superficie. Utilización55 ATENCIÓN: Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. IMPORTANTE: Su vinoteca está especialmente adaptada para las botellas de tipo burdeos de 0,75 litros. Si guarda botellas de mayor tamaño, asegúrese de que la puerta cierra correctamente. - Compruebe que puede cerrar la puerta sin que toque ninguna botella. - Si carga varias botellas al mismo tiempo, el aparato tardará más en alcanzar la temperatura deseada. - Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta cuando deslice las bandejas por los rieles del compartimento. Ajuste de la temperatura

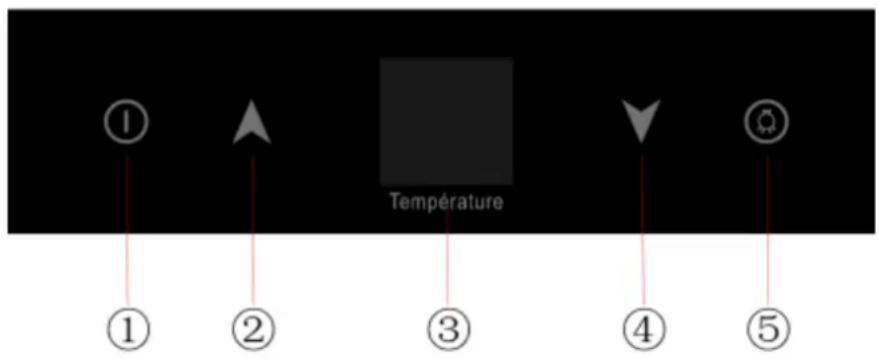

Puesta en funcionamiento del aparato Presionar el botón 1 de encendido/apagado durante unos 3 segundos Proceder del mismo modo para apagarlo. Control de la temperatura La temperatura interior se ajusta mediante el termostato electrónico controlado por los botones dentro de la unidad (marcas 2 y 4). La pantalla 3 muestra la temperatura establecida o la temperatura real del dispositivo (dependiendo de la acción realizada) Después de seleccionar la temperatura, la pantalla parpadeará durante 5 segundos y mostrará la temperatura actual en la bodega. NOTA: La temperatura por defecto es de 12°C.56 El rango de temperatura de la vinoteca va de 5 a 18 °C57 Control de la luz ontrol de la luz Para encender o apagar la luz interior, presione el botón 5. La luz (LED) es adecuada para la conservación del vino. Para reducir el consumo de energía, la luz LED se apaga automáticamente después de 5 minutos. Sin embargo, es aconsejable apagar la luz en uso normal o después de cada uso. Es posible cambiar el color de las luces interiores y el panel de control. Los 3 colores disponibles son alternativamente Blanco >> Naranja Rojo >> Azul. Para seleccionar el color deseado, presione la tecla 5 durante 3 segundos. Operación de la compuerta electrocromática. Esta puerta tiene la particularidad de bloquear más del 70% de los dañinos rayos ultravioleta en el vino en estado de "reposo" y dejar más del 90% de brillo en el estado "activo". El color del vidrio electrocrómico está controlado por el nivel de tensión aplicado al vidrio. La aplicación de un bajo voltaje eléctrico ilumina el recubrimiento, mientras que los iones de litio y los electrones se mueven de una capa electrocrómica a otra. La eliminación del voltaje y la inversión de su polaridad provocan el retorno de iones y electrones en sus capas originales, lo que tiene el efecto de oscurecer el acristalamiento y devolverlo a su estado opaco y protector para el vino. . En funcionamiento normal, en "reposo", el cristal está oscuro. Para aligerar el vidrio de la puerta y ver a través de las botellas sin abrir la puerta, siga las siguientes acciones: CHROMA540: presione el botón detrás de la manija de la puerta

Botón de activación o desactivación del modo58

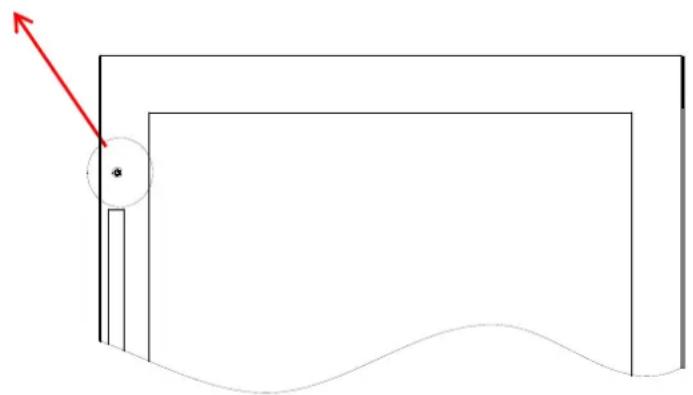

Al presionar el botón también se enciende automáticamente la luz dentro de la bodega para ver correctamente las botellas presentes. CHROMA1240: en este modelo, un sensor de infrarrojos activará automáticamente el cambio del modo inactivo al modo activo. Es suficiente colocarlo a unos cuarenta cm delante de la puerta. Mientras el sensor detecte una presencia, la puerta permanecerá activa. Una vez que ya no se detecte la presencia, la puerta volverá al modo inactivo automáticamente. Si la opción no es adecuada, es posible desactivar el sensor automático. Para esto, dentro de la cavidad, debajo del panel de control, gire el interruptor a la posición "0".59

Cuando la puerta entra en modo activo, la luz dentro de la bodega también se enciende para ver las botellas presentes correctamente. NOTA: Cuando el primer uso o después de haber operado la vinoceta después de un largo período de inactividad, la temperatura interior no se mostrará inmediatamente en el indicador de temperatura; De hecho, se tarda unas pocas horas para calentar la vinoceta para tener una temperatura uniforme. Para evitar la condensación cuando la temperatura ambiente sea superior a 28 ºC, no reduzca la temperatura por debajo de los 7 ºC. IMPORTANTE: después de eliminar, fuera del dispositivo o después de un fallo de alimentación; tiene que esperar 5 minutos antes de volver a encender. De lo contrario, la bodega no funcionará.

Botón de activación o desactivación del modo

DESCONGELACIÓN Este producto no genera hielo (sistema No-Frost). Dado que no se produce ni hielo ni escarcha, no es necesario tomar ninguna medida al respecto. LIMPIEZA Desconecte el aparato antes de proceder a su limpieza. Nunca emplee productos abrasivos ni esponjas con estropajo para la limpieza interior o exterior del aparato. Retire todos los accesorios (bandejas, etc.). Lávelos con agua tibia y un detergente suave e inodoro (por ejemplo, un lavavajillas), enjuague con agua con un poco de lejía y seque cuidadosamente. Lave las paredes interiores del mismo modo; preste especial atención a los soportes de las bandejas. Lave la junta de la puerta, sin olvidar limpiar también bajo la junta. Vuelva a conectar el aparato. De vez en cuando, quítele el polvo al condensador de la parte de atrás del aparato; la acumulación de polvo puede afectar al rendimiento del aparato. En caso de ausencia prolongada, vacíe y limpie el aparato; mantenga la puerta entreabierta mientras el aparato no esté en uso.

SUSTITUCIÓN DE LA LÁMPARA

Este aparato cuenta con diodos electroluminiscentes (led). El usuario no puede sustituir este tipo de diodo. La vida útil de estas lámparas led es lo suficientemente larga como para que no sea necesaria su sustitución. No obstante, si, pese a toda la atención dedicada a su fabricación, las lámparas led fueran defectuosas, puede ponerse en contacto con el servicio posventa para solucionar el problema.

Usted mismo puede resolver una gran parte de los problemas que pueden surgir con su vinoteca sin necesidad de recurrir al servicio posventa. Pruebe con las recomendaciones siguientes.61

PROBLEMA POSIBLE CAUSA El aparato no funciona Compruebe la corriente eléctrica de la instalación Compruebe el interruptor automático Ha saltado un fusible Refrigeración insuficiente Compruebe la temperatura seleccionada. Es necesario reajustar la temperatura seleccionada según la temperatura ambiente La puerta permanece abierta demasiado tiempo La puerta está mal cerrada La junta de la puerta no cierra herméticamente No hay suficiente espacio alrededor del aparato No hay luz en el interior No se enciende la pantalla LCD Póngase en contacto con el servicio posventa El aparato hace mucho ruido Compruebe que el aparato está bien nivelado Compruebe si hay algún trozo de embalaje atascado en el aparato La puerta no cierra bien Compruebe que el aparato está bien nivelado La junta está en mal estado Las patas están sueltas La lámpara (led) no se enciende El panel de control está averiado Problema de los circuitos impresos Problema con la toma de alimentación Póngase en contacto con el servicio posventa Problemas con la pantalla led Mala calidad de la imagen No aparece el valor de la temperatura Póngase en contacto con el servicio posventa62 Los ventiladores no funcionan El servicio posventa deberá sustituir el panel de control63 CAMBIO DEL SENTIDO DE APERTURA DE LA PUERTA Debido a su construcción, no es posible cambiar la dirección de apertura de estas bodegas.64
