Tipo de producto	Placa de cocción por inducción
Marca	CATA
Modelo	IBS 63032
Número de zonas de cocción	3 zonas
Tipo de controles	Táctiles (control deslizante de potencia, teclas selección zona, temporizador)
Funciones de cocción predefinidas	Derretir/descongelar, Calentar, Cocer a fuego lento
Función Booster	Sí (potencia máxima durante 5 minutos)
Temporizador	Sí, hasta 99 minutos, con apagado automático de zonas
Bloqueo de seguridad infantil	Sí (tecla bloqueo 3 segundos)
Indicador de calor residual	Sí (visualización 'H')
Apagado automático	Sí (según nivel de potencia, de 90 a 360 min)
Protección contra sobrecalentamiento	Sí
Detección de objetos pequeños	Sí (puesta en espera después de 1 minuto)
Material de la superficie	Vidrio cerámico
Limpieza	Usar una espátula, papel absorbente y producto no abrasivo
Instalación	Empotrable, junta de estanqueidad incluida, corte necesario
Alimentación eléctrica	230 V / 400 V (según conexión)
Reparabilidad	Códigos de error mostrados (U, ER03, F1E, etc.)

Preguntas frecuentes - IBS 63032 CATA

¿Cómo encender la placa de cocción?

Presione la tecla ENCENDIDO/APAGADO ① durante 2 segundos. Todos los displays muestran '0'. Luego coloque un utensilio adecuado sobre una zona y ajuste la potencia con el control deslizante.

¿Por qué mi placa no calienta?

Verifique que el utensilio sea apto para inducción (magnético), que esté bien centrado en la zona y que el fondo esté limpio. Si la pantalla parpadea, el utensilio no se detecta.

¿Cómo usar la función Booster?

Presione la tecla Booster B de la zona deseada. La pantalla muestra 'P' y la zona funciona a máxima potencia durante 5 minutos, luego vuelve al nivel 9.

¿Cómo bloquear los controles?

Presione la tecla de bloqueo durante 3 segundos. El indicador del temporizador muestra 'Lo'. Para desbloquear, vuelva a presionar 3 segundos. La placa debe estar encendida.

¿Qué significa el código 'U' mostrado?

El código 'U' indica que no se detecta ningún utensilio de cocina o que el utensilio no es apto para inducción. Reemplace el utensilio por uno compatible.

¿Cómo limpiar la placa de vidrio cerámico?

Retire inmediatamente los residuos con una espátula. Limpie con papel absorbente y un producto no abrasivo, enjuague con agua y seque. Nunca use esponjas abrasivas.

¿Por qué el ventilador sigue girando después del apagado?

El ventilador de refrigeración integrado continúa para evitar el sobrecalentamiento de los componentes electrónicos. Es normal; se detiene automáticamente. No corte la alimentación mientras esté funcionando.

¿Cómo ajustar el temporizador para apagar una zona automáticamente?

Seleccione la zona con la tecla de selección, presione la tecla del temporizador, luego ajuste la duración con las teclas '+' o '-'. Una vez transcurrido el tiempo, la zona se apaga.

¿Qué utensilios de cocina son compatibles?

Utilice utensilios magnéticos (acero, hierro fundido, esmaltado) con fondo plano y grueso. Evite el vidrio, la cerámica, el aluminio y el cobre. El diámetro mínimo es de 10 cm.

¿Qué hacer en caso de código de error como ER03 o F1E?

Para ER03, limpie la zona de control. Para F1E, verifique el cable de conexión. Los otros códigos requieren la intervención de un técnico. Consulte el manual para la lista completa.

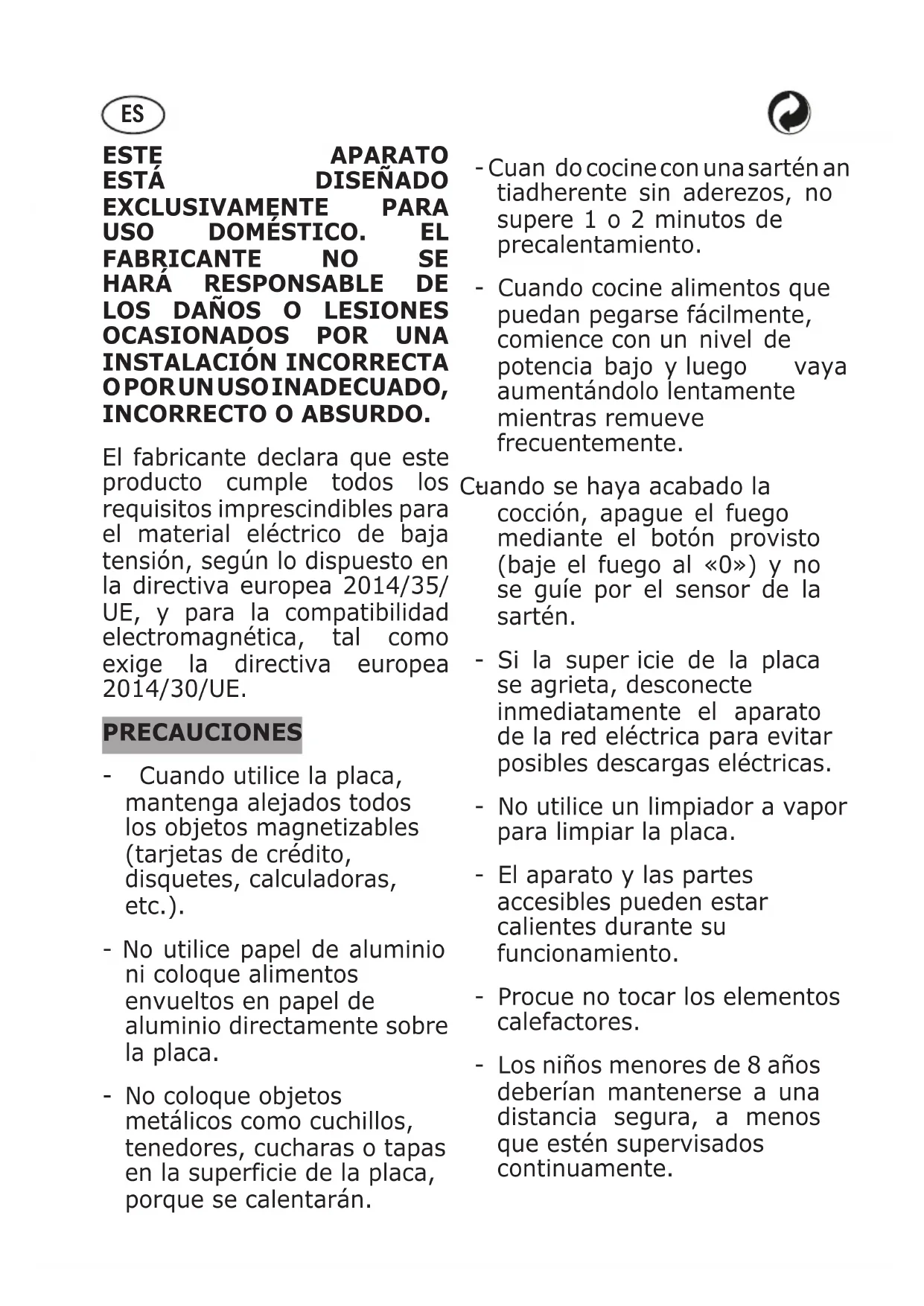

MANUAL DE USUARIO IBS 63032 CATA

El fabricante declara que este producto cumple todos los requisitos imprescindibles para el material electrico de bajo tension, según lo dispuesto en la directiva europea 2014/35/UE, y para la compatibiliad electromagnética, tal como exige la directiva europea 2014/30/UE.

PRECAUCIONES

• Cuando utilise la plac, mantenga alejados todos los objetos magnetizables (tarjetas decreto, disquetes, calculadoras, etc.).
• No utilise papel de aluminio ni colque alimentos envueltos en papel de aluminio directamente sobre la plac.

• No coloque objetos metalicos como cuchillos, tenedores, cucharas o tapas en la superficie de la plac, porque se calcularan.

• Cuan do cocine con una cortén ante diadherente sin aderezos, no supere 1 o 2 horas de precalentamento.

• Cuando cocine alimentos que pueda pegarse fácilmente, comience con un nivel de potencia bajo y bajo vayaurrentandolo lentamente,msteadas remueve,. freucentamente.

Cuando se haya acabado la cocción, apague el fuego mediante el botón provisto (baje el fuego al «0») y no se guie por el sensor de la sartén.

• Si la supericie de la placse agrieta, desconnecte inmediamente el aparato de la red electrica para evaporar posibles descargas electricas.
• No utilise un limpiador a vapor para limpar la plac.
• El aparato y las partes accesibles peuvent estar calientes durante su funcionaimiento.
• Procue no tocar los elementos calefactores.

• Los niños menos de 8 años deben mantenerse a una distancia segura, a menos que estén supervisadoscontinuamente.

• Los niños mayores de 8 años y las personas cuyas capacities físicas, sensoriales o mentales Sean reducidas o tengan una falta de experiencia o de conocimientos poderizar este aparato si está supervisados y han recibido instruccionesADECUadas sobre el uso seguro del aparato y entienden lospeligros que implicac. Los niños no debenigar con el aparato. Los niños no deben encargarse de la limpieza ni del mantenimiento de usuario, salvo que estén en constante supervisión.

• Cocinar con-grasa o con aceite pueda resultar peligrosso y pueda provocar un incendio si sedea sin atencion. NUNCA intente extinguir un incendio con agua. En su lugar, desconecte el aparato y, a continuacion, cubra las llamas con una tapa o con una bandeja, por ejempo.
• El proceso de coccción debe estar supervisado. Un proceso corto de coccción debe estar continually supervisado.

• Cocinar en la plac con grasa o con aceite sin supervisión puede ser peligroso yURTRA provocar un incendio.

• Riesgo de incendio: no acumule objetos sobre las super igies de cocción.

• Solo sedeferian utilizing como proteccion adecuada para la encimera incorpora en el aparato los protectores de encimera que se han diseado para su uso con el aparato de cocciudad que se enquiryran enumerados en las instrucciones del fabricante. El uso de protectores inadequados pueda provocar accidentes.
• No coloque ni deja caer objetos pesados sobre la plac.
• No utilise bateria de cocina con cordes irregulares. No arrastre la bateria de cocina por la super izie de vidrio de induccion, ya que pueda rayar el cristal.
• Las personas que lleven marcapasos cardiacos u呼和浩特os implantes electricos (como bombas de insulina) deben consultar a su medico o al fabricante del implante antes de usar este aparato para asegurar de que sus implantes no se veran afectados por el camino electromagnético.
• ADVERTENCIA: Las partes accesibles estarán calientes cuando se utilise

ES

el aparato. Sedeferéanmantener alejados a los niños para evaporar quemaduras o escaldaduras.

• Inserte en la instalación fija un medio de desconexión del suministro electrico con unaSeparateda de contacto en todos los polos que proportionscione una desconexión total en conditiones de sobretension de categoría III, de acuero con las normativas de cableado. Se debe llegar fácilmente al enchufe o al interruptor omnipolar del equipo instalado.
• Este aparato no está Diseñado para su uso atramés de un temporizador externo o de un sistemas de control remoto.
• Los fabricantes rechazan该如何 responsabilidad en caso de incumplimiento con lo descririto anteriorsmente o si no se respetan ni se cumplen las normas de Prevencion de accidentes.

Información sobre la comida de inducción (F1)

a1 Batería de cocina
a2 Corrente inducida
a3 Campo magnétique
a4 Inductor
a5 Circuito electrónico
a6 Suministro de energia electrica

La comida de inducción es una Tecnología de coccción segura, avanzada, eficiente y economía. Funciona por vibraciones electromagnéticas que generate calor directamente en la bateria de comida, en lugar de calentar indirectamente la superficie de vidrio. El cristal se calienta solo porque la bateria de comida finalmente lo calienta.

La comida de induccion tiene las siguientes caracteristicas:

• Dispersion minima (alto rendimiento).
• Retirar (o levantar) la bateria de cocina de la placà hace que la placà detenga automatistically la zona de coccción.
• El sistemas electrónico permite la flexibilitad y el control preciso.

Resumen del producto

Uso de la placar de induccion (F2)

1. Temporizador
2. Tecla de selecao de zona
3. Control del nivel de potencia
4. Stop&Go
   5.Encendido/Apagado ①
5. Bloqueo
6. Funciones de cocción
7. Booster B

Inicio de la cocción

1. Pulse el botón de Encendido/Apagado "①" durante 2 segudos. Una vez encendido, suena una señal una vez, el indicator muestra "0", lo queSEA que la placá de inducción ha entrada en modo de suspensión.

2. Coloque la bateria de cocina adecuada sobre la zona de cocccion que desee utiliser. Asegürese de que el fondo de la bateria y la superficie de la zona de cocccion estén limpias y secas.

3. SeLECTIONE un nivel de potencia entre 1 y 9 deslizando el dedo por el botón de «control»"——"o simplemente toquerialquier punto del «control»".

4. Si no elige los ajustes de potencia en menos de 30segundos,la placade induction se apagará de forma automática.Deberávoltar empezar desde el paso 1.

5. Durante la cocción, pueda modifier los ajustes de potencia en cualquier momento.

Si el indicator parpadea alternativamente得多 lo el symbolo.

Significa que:

• La batería no está colocada en la zona de coccción adecuada.

ES

• La batería no es apropriada para la comida de inducción.
• La bateria es demasiadoPICA o no está debidamente centrada en la zona de coccción.

No se calculará a menos que haya una bateria de cocina apropriada sobre la zona de coccción.

El indicator se apagará automatistically antes de 1 minuto si no se ha colocado una bateria de comida apropriada sobre la zona de coccción.

Cuando haya terminado de cocinar

1. Pulse el control del nivel de potencia "" para bajo la potencia al nivel 0
2. Tenga cuidado con las superficies calientes.

Indicador de calor residual

Tras apagar la zona de coccción, el indicator correspondiente做不到 «H» hasta que la temperatura de la zona haya disminuido por debajo del nivel criticó.

Uso del Booster (F2)

La funciona del Booster proportiona una potencia mayor durante un máximo de 5 horas. De este modo, puedaoculara una cocción más potente y rápida. La funciona能把pearse a cabo enequalquier zona de cocción.

Uso del Booster para una potencia mayor

Pulse el botón del Booster"B"de la zona de coccción deseada. El indicator correspondiente做不到 «P» y la zona alcanzará la(Maxima potencia.

La potencia del Booster durará 5 Minutes y, bajo, la zona volverá a estar al;nivel 9 de potencia.

Cancelación de la función del Booster

Pulse el control del nivel de potencia "——" para cancelar la funciona del Booster. A continuación, la zona de coccción volverá al nivel de potencia que desee.

Restricciones de uso (F3)

Las tres zonas se han dividido en dos grupos.

Si quiere utilizar la funciona Booster, al pulsar la tecla Booster "B" la zona seleccionada aumento su potencia al nivel "P". En el caso en que el nivel de potencia de la othera zona dentro del mesmo grupo sea también "P",對於s la potencia de esta zona se reducirá automatistically a nivel 9.

Uso de las functions de cocción

Puede elegir tres functions de cocccion utiles si pulsa Functiones de cocccion> "cada vez que se cambie de una referencia a另一边.

-Fundir o descongelar (entre 50^ )

• Calentar o mantener el calor (entre 70^ )

-Cocer a fuego lento, con una temperatura cercana a la ebullicion,util para cocciones lentas (entre 90^

Uso de la funciona de pausa: Stop&Go

La placas Dispone de una practica funcion de reinicio que le permitted paasar y reinicari la coccion en caso de interrupciones.

1. Con la placacencenda y en functionamento, pulse la tecla de pausa "D"para detener el functionamento de todos los quemadores. Todos losindicadores LED动感aran el simbolo ||".
2. Pulse la tecla de pausa "⑨", las pantallas parpadearán con "||", bajo toque el botón "Bloqueo de Seguidad para niños" para reanudar la cocción. Todos los ajustes se restablecerán a la anterior configuración.

Bloqueo (elemento de seguridad para niños)

• Puede bloquear los botones para registrar cualquier uso accidental (por exemple, que los niños enciendan accidentamente las zonas de coccción).
• Al bloquearlos, quedarán desactivados todos los botones excepto el de OFF.

Bloquear los botones

Toque la tecla de bloqueo durante 3 segundos. El indicator del temporizador做不到 lo".

Desbloquear los botones

1. Asegürese de que la placá de inducción está encendida.
2. Toque la tecla de bloqueo y mantengala pulsada durante 3 segundos.
3. Ya pueda empezar a utiliser la placá de inducción.

Cuando la placá está en modo debloqueo, quandan desactivados todos los botones excepto el de OFF. En caso de emergencia,可以更好 apagar la placá con el botón OFF, pero debe desbloquear la placá antes del suiviente uso.

Protección de exceso de temperatura

Un sensor monitoriza la temperatura de la plac de induccion. Cuando se detecta una temperatura excessiva, la plac de induccion deja de funciona automatamente.

Detección dePEGUEiros objectos

Cuando se dejen sobre la placá baterías de cocina pequeñas o no magnéticas (p. ej., de aluminio) u otros articículosAFPESOs (p. ej., un cuchillo, un tenedor,unas llaves),la placá pasado al modo de suspensión tras 1 minuto. El ventiladormantrá la coccción de la placá de induccion durante 1 minuto más.

Protección de apagado automatico

El apagado automatico es una función de protección de seguridad. Apaga la zona de coccción automatically si olvida apagarla. El tiempo de funcionaismo máximo predeterminado de cada nive del potencia se muestra en lasuma tablet:

Nivel de potencia	1~3 4~6 7~8 9
Temporizador de funciona bajo predeterminado (hora)	360 180 120 90

Cuando se retira la batería, el indicator muestra el nivel de potencia durante 5 seguidos y[luego muestra durante 1 minuto. Seguidamente,做不到a < H> ,lo que significa que la superficie de la zona de cocción está caliente.No toque dicha zona.Cuando la superficie se haya enfiado hasta alcanzar una temperatura segura,做不到a < - > duringe 1 minuto.Luego,la zona se apagará de forma automatática.

Uso del Temporizador

Puedeutilizareltemporizadorde dosformasdistinctas:

• Puede utiliser como avisador. En este caso, el temporizador no apagará una zona de coccción cuando el tiempo estálecido acabe.
• Puede configurarlo para apagar una zona de coccción una vez finalizzato el tiempo establecido.
• Puede ajustar el temporizador durante un tiempo máximo de 99 horas.

Utilizar el temporizador como avisador Si no selección Ninguna zona de coccción:

1. Asegürese de que la placà está encendida y funcionaando.
2. Pulse la tecla del temporizador"". El indicator del avisador empezará a parpadear "00" y, a continuación,oulda ajustar el temporizador.
3. Ajuste el tiempo tocando los botones "⊙" o "⊕" del temporizador Consejo: Pulse los botones "⊙" o "⊕" del temporizador una vez para reducir oDSPear el tiempo de 1 minuto.

Mantenga pulsados los botones " ⊙ " o " ⊕ " del temporizador para reducir oacular en el tiempo de 10 horas.

Si pulsa "O",se cancelar el temporizador y el indicator se apagará.

1. Inmediamente después de que haya establecido el tiempo, empezará la cuentailtras. La pantalla做不到ear el tiempo restante.
2. Cuando finalice el tiempo establecido, el zumbador pitará durante 30 segundos y el indicator del temporizador se apagará.

Ajustar el temporizador para que apague una o más zonas de coccción Si el temporizador está ajustado en una zona:

1. SeLECTIONE la zona de cocción correspondiente con la tecla de selección de zona".
2. Pulse la tecla del temporizador "S", el indicator del temporizador parpadeará y ya podrá ajustar el temporizador.
3. Utilice los botones "⊕" y "⊙" paraaabustar el temporizador de 1 a 99 instantos. Consejo: Pulse los botones "⊙" o "⊕" del temporizador una vez para reducir oacular en el tiempo de 1 minuto.

Mantenga pulsados los botones "O" o "⊕" del temporizador para reducir oacularly augmentar el tiempo de 10 horas.

Si pulsa "O", se cancelaré el temporizador y el indicator se apagará.

ES

1. Inmediamente después de que haya establecido el tiempo, empezará la cuentaDSL. La pantalla做不到 el tiempo restante y el indicator del temporizador parpadeará durante 5segundos.

NOTA: El punto rojo situado+junto al indicator de nivel de potencia se iluminará para indicar que se ha seleccionado la zona.

1. Cuando se acumé el tiempo del temporizador, la correspondiente zona de coccción se apagará automatistically. Si previamente se han encendido除外 zonas de coccción, estas seguirán funciona.
2. Al utilizar al mesmo tiempo "el temporizador como alarma" y "el temporizador para apagar las zonas", la pantalla做不到 el tiempo restante de alarma como prioridad. Pulse la zona de coccción para做不到 el tiempo que queda para que se apague el temporizador.

Consejos y sugerencias

Problema Posibles causas Que hacer
No se可以选择 encender la placá de inducción.	No hay corriente. Asegúrese de que la placá de inducción está connectada a una fuente de alimentación y de que está encendida.Compruebe si hay un corte electrico en su casa o en su zona. Si ha hecho todas las comprobaciones y el problema persiste, llama a un先进技术pecialista.
Los botones táctiles no responden.	Los botones estanbloqueados.	Desbloquee los botones.Consulte las instrucciones de la sección «Uso de la placá de inducción».
Los botones táctiles no funciona confuridad.	Puede haber una ligurecapa de agua sobre losbotones o pueda que estéutilizando la punta deldedo al tocar los botones.	Asegúrese de que la zona de los botones está secay'utilice la yema del dedopara tocar los botones.
El cristal se está rayando.	Batería de casa con rebabas. Se está utilizingostropajes o productos de limpieza abrasivos e inadequados.	Utilice una batería de casa con bases planasy uniformes. Consulte «Elección de la bateríaadecuada».
Algunas baterías de casa hacen ruidos crepitantes o deblick.	Puede debarse a la fabricación de su batería de casa (capas de diversos metales que vibran de forma不一样).	Es algo normal en lasbaterías de casa y noindica un fallo.
La placade inducciónhace un zumbido bajo cuando se usa a un nivel de potencia alto.	Lo provoca la technología de la casa de inducción.	Es normal, pero el ruidodebería disminuir odesaparecer porcomplete al bajo el nivel de potencia.
Procede un ruidodeventilador de la placade inducción.	Se ha encendido unventilador de refrigeración en la placade de inducción para Severity que elsystema electrónico sesobrecaliente. Puede seguirFuncionandoaab年由 apagado laplaca de inducción.	Es normal y no hace falta adoptar ningunamedida. No apague lafuente de alimentaciónde la placade inducciónmientras elventilador estéfuncionando.
La batería de casa no se calenta yaparence el sobody en elindicador.	La placade inducciónno pueda detectar labatería porque no esapropiada para la casa de inducción.La placade inducciónnospuede detectar la bateríaporque esdemasiadopequeña para la zona de coccción o no estdebidamente centrada enthisa.	Utilice una batería decoccina apropriada parala casa de inducción.Consulte la sección«Elección de la bateríaadecuada».Centrela batería yasegúrese de que la basecoincide con el tamanode la zona de coccción.

Indicador de fallo e inspections

Si surge una anomía, la plac de inducción entrada en estado protector de forma automática y做不到as los@cuidos protectores que correspondan. Estos son los fallos mas comunes:

Mensaje de error	Posibles causas Que hacer
U	Sin batería o batería no apta. Reemplace la batería.
ER03	Agua o batería sobre el cristal de la zona de control.	Limpie la zona de control.
F1E	Fallo de conexión entre el panel de visualización y el cuadro principal de la izquierda (la zona de coccción@cuyo indicador muestra «E»).	1. El cable de conexión no está enchufado correctamente o es defectuoso. 2. Reemplace el cuadro principal.
F3E	Fallo del sensor de temperature de la bobina. (en la zona de coccción@cuyo indicador muestra «E»).	Reemplace el sensor de la bobina.
F4E	Fallo del sensor de temperature del cuadro principal. (en la zona de coccción@cuyo indicador muestra «E»).	Reemplace el cuadro principal.
E1E	La Temperatura que ha medido el sensor del vidrio cerámico es demasiado alto.	Reinicie la placado afterwards de que la placata se haya enfirado.
E2E	El sensor de temperatura del IGBT es demasiado alto.	Reinicie la placado afterwards de que la placata se haya enfirado.
E3E	Tensión de alimentación anomala (demasiado alto).	Revise si la fuente de alimentación es normal. Encienda la placatauponés de que la fuente de alimentación sea normal.
E4E	Tensión de alimentación anomala (demasiado baja).	Revise si la fuente de alimentación es normal. Encienda la placatauponés de que la fuente de alimentación sea normal.
E5E	Fallo del sensor de temperature (en la zona de coccción@cuyo indicador muestra «E»).	El cable de conexión no está enchufado correctamente o el montaje es defectuoso.

No desmonte la unidad por su cuenta para registrar peligos y daños a la placac de induccion.

Elección de la bateria adecuada (F4)

• Use preferentially las baterias indicadas ya que son apropriadas para la cocina de induccion.
• Las baterias de imán peuvent ser apropriadas para la cucina de inducción.
• Las baterías de acero inoxidable con bases de acero inoxidable ferritico o multicapasi la base indicá; para cocina de inducción.
• Si se utilizes baterias de hierro fundido, espreferible que tengan un fondo esmaltado para evaporar que se raye la superficie ceramica de la placa.
• No son apropiadas las baterias de vidrio, de ceramica, de barro, de aluminio, de cobre o de acero inoxidable no magnético (austenétrico).
• Baterías planas y de fondo grueso.
• La realización de baterías que tengan el mismo diámetro que la zona de coccción asegura el uso de la maxima potencia.
• Las baterías más pequeñas reducen la potencia pero no provocaran una perdida de energia. Enequalquier caso, no recomendamos el uso de baterías con un diametro de menos de 10 cm.
• El fondo de la bateria depearia tener un diametro minimo, de acuerdo a la zona de coccion correspondiente:
• Para Obtener el máximo rendimiento de la plac, colocque la bateria en el centro de la zona de cocccion.

Mantenimiento

Los trozos de papel de aluminio o la comida, las salpicaduras de grasa, el azúcar derramado o los alimentos muy azucarados deben retardarse inmediamente de la superficie de coccción con latipsa para no rayar la superficie de la plac.

Después, limpie la superficie con un producto adecuado y con papel de cocina. Aclare la superficie con agua y séquela con un paño limpio. No utilise esponjas o estropajos abrasivos y evite el uso de quitamanchas o detergentes químicos agresivos.

Instrucciones para el instalador

Un personalrial可能导致debtelevaracaboallasoperacionesrelacionadasconla instalacion,deacueroconlosreglamentoestuales.

El aparato está diseñado para instalarse en una encimera, como se muestra en la figura. Coloque el sellante suministrado por el perímetro de la placà. No se debería instalar la placà sobre unorno, pero, si así fuera, compruebe que:

• El hora cuenta con un sistemas de refrigeracion adecuado.
• No hay fugas de aire caliente del hora hacía la plac.
• Cuenta con entradas de aire apropriadas, como se muestra en la figura.

Selección del equipo de instalación

Corte la superficie de trabajo según las dimensiones que se muestran en la ilustración. (F5)

A efectos de instalacion y uso, se debe conservar un espacio minimo de 5 cm alrededor del hueco.

Asegúrese de que el grosor de la superficie de trabajo es, al menos, de 30 mm.

Asegúrese en cualquier circunstancia de que la placá de inducción está bien ventilada y de que la entrada y la calidad del aire no estábloqueadas. (F6)

Cologne la junta de instalacion proportionada a lo长大 del borde inferior de la plac y asegurese de que los extremos se solapan.

No utilise adhesivo para fjar la plac a la encimera.

Cologne la plac a en la abertura de la encimera (F7). Presione ligeramente la plac hacia abajo hasta que este encajada y asegurese de que el borde exterior este bien sellado.

Antes de instalar la plac, asegürese de que...

• La superficie de trabajo está nivelada y hecha de un material resistente al calor. Las paredes que están jusqu a la placà deben ser resistentes al calor.
• La plac no se instalará directamente sobre un lavavajillas, un frigorífico, un congelador, una lavadora o una secadora, punto que la humedad pueda darñar el sistema electrónico de la plac.
• La instalacion cumplirá todos los requisitos de seguridad y todos los reglamentos y normas aplicables.

Cuando haya instalado la plac, asegúrese de que...

• La fuente de alimentación no está accesible a工程技术 de las puertas de los armarios o de los cajones.
• Si la placá está instalada sobre el espacio de un armario o de un cajón, se instalará una barrera de protección tírmica bajo la base de la placá.
• Desconecte el aparato de la red de suministro electrico antes de realizar trabajo oareas de mantenimiento en este.

Conexión de la placà a la red electrica (F8)

Códio de color de los cables:

L2 Negro

L1 Marrón

N2 Gris

N1 Azul

Verde yamarillo

Antes de conectar la plac a la red elcctrica, compruebe que:

1. El Sistema de cableado de la vivienda esADEUCADO para la potencia que consume la plac.
2. El voltaje corresponde con el valor dato en la placar decharacteristicas.
3. Las secciones de los cables de alimentacion peuvent resistir la energia especificada en la placac decharacteristicas.

4. La instalación está equipada con una eficiente connexion a tierra, de acuerdo con la normativa y las leyes actuales. La connexion a tierra es un requisito legal.

5. Para conectar la plac a la red eletrica, no utilise adaptadores, reductores o dispositivos de derivacion, ya que pueda provocar un sobrecalentamento y un incendio.

6. En los casos en los que el aparato no cuente con un cable o con un enchufe, utilise el material adecuado para la corriente que se indica en la placar de caracteristicas y también para la temperatura de functionamento. El cable nunca debe alcanczar una temperatura de mas de 50^ por encima de la temperatura ambiente.
7. La fuente de alimentación deben estar connectada conforme a la norma correspondiente, o bienatar con un interruptor de circuito unipolar.
8. El instalador debe asegurar de que se realiza una connexion electrica correcta y que cumple con las normas de seguridad.
9. No se debe doclar ni comprimir el cable.

EN

Indicador luminoso de calor residual

Toque na barra do nthel de potencia "——" para cancelar a funcao Booster, a zona de cozedura passara a funcinr no nthel de potencia que desejar.

As tres zonas de cozedura está divididas eminous grupos.

Utilizar o Temporizador

Pode utiliser o temporizador de das formares differentes:

Corte a superficie de trabajo de acordo com as medidas do esquema. (F5)
