Marca	SHARP
Modelo	PNL652B (PN-L652B)
Tipo de producto	Monitor LCD con pantalla táctil
Diagonal de pantalla	65 pulgadas (estimado)
Alimentación	CA 100-240 V, 3,7 A, 50/60 Hz
Consumo eléctrico	330 W
Dimensiones (L x P x A)	Aproximadamente 1488,4 x 85,5 x 896,6 mm
Peso	Aproximadamente 36,5 kg
Temperatura de funcionamiento	5°C a 35°C
Humedad de funcionamiento	20% a 80% (sin condensación)
Conectividad	HDMI (x3), D-Sub, USB (Tipo C, Tipo A), LAN, RS-232C, salida de audio óptica/analógica
Función táctil	Sí, con lápiz táctil incluido (x2)
Adaptador inalámbrico	Incluido (SI07B)
Pilas del control remoto	2 x AAA (R03/LR03)
Montaje VESA	Sí, tornillos M8
Uso previsto	Interior, uso profesional (clase A)
Mantenimiento	Desconectar antes de limpiar, usar un paño seco
Seguridad	No abrir, riesgo de descarga eléctrica. Reparación por personal calificado
Sistema operativo	Android integrado
Duración de funcionamiento diario	Máximo 16 horas (garantía)

Preguntas frecuentes - PNL652B SHARP

¿Cómo instalar las pilas del control remoto?

Retire la tapa tirando de la parte marcada, inserte dos pilas AAA (R03/LR03) respetando las polaridades (+ y -), luego vuelva a colocar la tapa.

¿Cómo conectar el adaptador inalámbrico?

Retire la tapa inferior, conecte el adaptador inalámbrico orientando la superficie con el símbolo * hacia adelante, luego vuelva a colocar la tapa y fíjela con los tornillos.

¿Cuáles son las precauciones de seguridad importantes?

No exponga el aparato a la lluvia o la humedad, no abra la carcasa, use únicamente el cable de alimentación suministrado y evite sobrecargar los enchufes eléctricos.

¿Cómo limpiar la pantalla del monitor?

Desconecte la alimentación, luego use un paño seco y suave. No use detergentes líquidos o en aerosol.

¿Cuál es el consumo eléctrico del monitor?

El consumo eléctrico es de 330 W.

¿Cómo encender el monitor?

Asegúrese de que el interruptor principal esté en posición de encendido, luego presione el botón POWER. Espere al menos 5 segundos entre los encendidos/apagados.

¿Qué hacer si la pantalla se rompe?

Evite tocar los fragmentos de vidrio, ya que pueden causar lesiones. Contacte a un servicio autorizado para el reemplazo.

¿Se puede montar el monitor en la pared?

Sí, pero la instalación debe ser realizada por un profesional autorizado de SHARP. Use un soporte de pared compatible VESA con tornillos M8.

¿Cuál es la temperatura de funcionamiento recomendada?

La temperatura ambiente debe estar entre 5°C y 35°C.

¿Cómo usar la función táctil?

Conecte el cable USB suministrado entre el monitor y la computadora para usar la pantalla táctil con una conexión HDMI o D-Sub. El lápiz táctil funciona con el controlador estándar del sistema operativo.

MANUAL DE USUARIO PNL652B SHARP

MANUAL DE INSTALACIÓN

PRECAUCIONES DE SEGURIDAD 2

INSTRUCCIONES DE SEGURIDAD 3

PRECAUCIONES DE MONTAJE 4

Componentes suministrados 5

Preparación de la unidad de control remoto 5

Conexión del adaptador inalámbrico 5

Conexiones 6

Encendido/apagado 7

Especificaciones 9

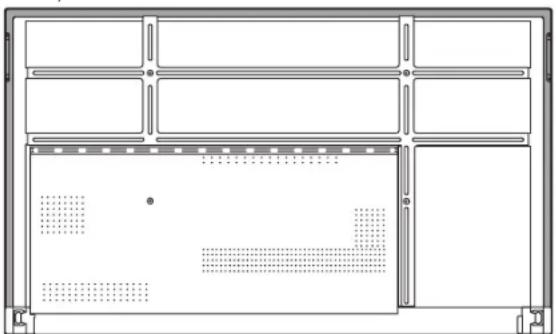

Precauciones de montaje

para distribuidores y técnicos de servicio de SHARP) ...9

INFORMACIÓN IMPORTANTE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA TAPA. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.

El símbolo del rayo con cabeza de flecha dentro de un triángulo está concebido para avisar al usuario de la presencia de "tensión peligrosa" sin aislamiento en el interior del producto, que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en la documentación que acompaña al producto.

Para mantener la conformidad con la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para la conexión a los siguientes terminales: terminal de entrada HDMI, terminal de entrada D-sub, terminal de entrada RS-232C, puerto USB tipo C, terminal TOUCH PANEL y puerto USB.

ESTIMADO CLIENTE DE SHARP

Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las precauciones de seguridad antes de utilizar este producto.

PRECAUCIONES DE SEGURIDAD

La electricidad se emplea para muchas funciones útiles, pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el mayor énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto LCD, lea atentamente las siguientes precauciones antes de usar el producto.

1. Lea las instrucciones: todas las instrucciones operativas deben leerse y comprenderse antes de utilizar el producto.
2. Mantenga este manual en un lugar seguro: estas instrucciones de seguridad y operativas deben guardarse en un lugar seguro para referencia futura.
3. Tenga en cuenta las advertencias: todas las advertencias e instrucciones del producto deben observarse estrictamente.
4. Respete las instrucciones: deberán respetarse todas las instrucciones operativas.
5. Limpieza: desenchufe el cable de alimentación de la toma de corriente antes de limpiar el producto. Utilice un paño seco para limpiar el producto. No emplee limpiadores líquidos ni aerosoles. No utilice paños sucios. Si lo hace, podría dañar el producto.
6. Accesorios: no utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podría provocar accidentes.
7. Agua y humedad — No utilice el producto cerca del agua. No instale este producto en lugares donde puedan producirse salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.
8. Ventilación — Los respiraderos y otras ranuras de la caja están diseñados para ventilación.

No cubra ni bloquee dichos respiraderos y ranuras, ya que la ventilación insuficiente podría provocar sobrecalentamiento y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras superficies similares, ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante. 9. Protección del cable de alimentación — Los cables de alimentación deben ubicarse adecuadamente para evitar que las personas puedan tropezar con ellos o que los objetos puedan descansar sobre estos. 10. La pantalla usada en este producto está hecha de vidrio. Consiguientemente, podrá romperse si el producto cae al suelo o recibe un golpe. Tenga cuidado de no herirse con pedazos de vidrio roto en caso de que se rompa la pantalla. 11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podrá provocar incendios o descargas eléctricas. 12. Introducción de objetos y líquidos — No inserte nunca objetos en el producto a través de los respiraderos o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podría provocar descargas eléctricas y/o cortocircuitar los componentes internos.

Por la misma razón, no derrame agua o líquidos sobre el producto.

1. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podrá exponerle a alto voltaje y otras circunstancias peligrosas. Solicite la reparación a un técnico de servicio calificado.
2. Reparación — Si se produjeran situaciones especiales siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calificado.

a. Cuando el cable de alimentación o el enchufe estén dañados. b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto. c. Cuando se haya expuesto el producto a la lluvia o al agua. d. Cuando el producto no funcione correctamente según lo descrito en las instrucciones operativas. No toque ningún control distinto de los indicados, ya que un ajuste incorrecto podría requerir un trabajo importante de ajuste por parte de un técnico calificado. e. Cuando el producto haya caído al suelo o se haya dañado. f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indica que este necesita servicios.

1. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utilice las piezas de sustitución especificadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podría tener como resultado incendio, descargas eléctricas y/u otros daños.
2. Comprobaciones de seguridad — Tras la finalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurar que el producto se encuentra en perfectas condiciones de funcionamiento.
3. Montaje mural — Cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método recomendado por el fabricante.
4. Fuentes de calor — Mantenga el producto alejado de fuentes de calor como puedan ser radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplificadores).
5. Pilas — El uso incorrecto de las pilas podría causar la explosión o ignición de las mismas. Las fugas de las pilas pueden oxidar el equipo y ensuciarle las manos o la ropa. Para evitar estos problemas, asegúrese de observar las siguientes precauciones:
6. Utilice únicamente las pilas especificadas.
7. Instale las pilas con la polaridad apropiada de las mismas (+) y (-) de acuerdo con las indicaciones del compartimento.
8. No mezcle pilas viejas y nuevas.
9. No mezcle pilas de distintos tipos. Las especificaciones de voltaje de pilas con la misma forma puede variar. Sustituya las pilas gastadas por unas nuevas a la mayor brevedad.
10. Extraiga las pilas si no piensa usar el control remoto durante un periodo de tiempo prolongado.

Si el líquido de pilas con fugas entra en contacto con la piel o la ropa, lávese inmediatamente con agua abundante. Si le entra en los ojos, láveselos abundantemente sin frotar y acuda al médico. El contacto del líquido de las pilas con los ojos o la ropa podría causar irritación de la piel o daños oculares.

1. El monitor no debe utilizarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otras pérdidas, incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.
2. No permanezca en contacto durante periodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura.
3. No modifique este producto.

ADVERTENCIA:

Este es un producto Clase A. En un entorno doméstico este producto puede causar interferencias de radio, en cuyo caso será necesario que el usuario adopte las medidas pertinentes.

Un dispositivo de fabricación CLASE I debe conectarse a una toma de corriente principal con una unión a tierra.

RIESGO DE ESTABILIDAD

Si el monitor no se coloca en una ubicación lo suficientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como las siguientes:

• Utilizar dispositivos de fijación como puedan ser soportes de montaje mural recomendados por el fabricante.
• Emplear únicamente muebles que puedan soportar de forma segura el monitor.
• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo. No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte adecuado. No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.
• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles.
• Este equipo no es adecuado para su uso en lugares en los que sea probable que los niños puedan estar sin la supervisión de un adulto.

Especialmente para la seguridad de los niños

• No permita que los niños trepen al monitor o jueguen con este.
• No coloque el monitor sobre muebles que se puedan usar como peldaños, como puedan ser los cajones de una cómoda.
• Recuerde que los niños se pueden agitar cuando ven un programa, especialmente en un monitor en el que las cosas se ven "más grandes que en la vida real". Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo.
• Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos ni agarrarlos.

INSTRUCCIONES DE SEGURIDAD

• No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde este pueda entrar en contacto con aceite o vapor. Tampoco lo utilice en un entorno en el que haya gases corrosivos (dióxido de azufre, sulfuro de hidrógeno, dióxido de nitrógeno, cloro, amoniaco, ozono, etc.), ya que esto podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua ni con otros líquidos. Asegúrese de no introducir en el monitor objetos como puedan ser clips o chinchetas, ya que esto podrá causar incendios o descargas eléctricas.
• No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podrá dañarlo.
• No utilice el monitor cerca de aparatos de calefacción ni en lugares donde puedan existir temperaturas elevadas, ya que esto podría conducir a la generación de calor excesivo y provocar un incendio.
• No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. Existe riesgo de que la caja se deforme o de que se produzca un fallo de funcionamiento si se usa el monitor bajo la luz solar directa.
• Asegúrese de limpiar periódicamente el polvo y la suciedad adheridos a los respiraderos. Si se acumula polvo en los respiraderos o en el interior del monitor, podría producirse recalentamiento excesivo, un incendio o fallos de funcionamiento.

• La toma de corriente debe estar instalada cerca del equipo y ser accesible fácilmente.
• Tiempo de configuración continuado y garantía. Este producto ha sido diseñado para un uso diario máximo de 16 horas. La garantía no cubrirá un uso continuado que sobrepase las 16 horas al día.
• No use la pantalla con un objeto puntiagudo o duro como una uña o lápiz.

Cable de alimentación

• Emplee únicamente el cable de alimentación suministrado con el monitor.
• No dañe el cable de alimentación ni coloque objetos pesados sobre él. No lo estire ni lo doble excesivamente. Tampoco añada cables alargadores ni regletas. Si el cable se daña, podrán producirse incendios o descargas eléctricas.
• No utilice el cable de alimentación con una regleta. La adición de un cable alargador o una regleta podrá causar un incendio por sobrecalentamiento.
• No retire ni inserte el enchufe con las manos mojadas. Podrían producirse descargas eléctricas.
• Desenchufe el cable de alimentación si no piensa utilizar el equipo durante un periodo de tiempo prolongado.
• No intente reparar el cable de alimentación si está roto o no funciona adecuadamente. Solicite cualquier reparación al representante de servicio técnico autorizado.

LAN inalámbrica

• Este monitor no puede utilizarse en un país o una región que no sea donde fue adquirido.
• Los canales y las frecuencias que se pueden usar para la LAN inalámbrica varían según el país y la región.

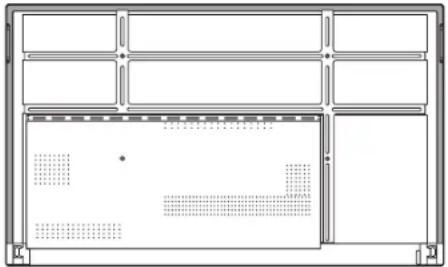

PRECAUCIONES DE MONTAJE

• Este producto es para uso en interiores.

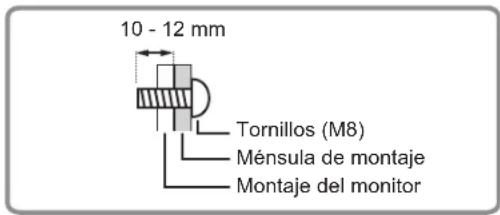

• Se requiere un soporte de montaje en conformidad con las especificaciones VESA.
• Este monitor es pesado. Por consiguiente, consulte a su distribuidor antes de instalar, desinstalar o trasladar el monitor.
• El montaje mural del monitor requiere un soporte especial y el trabajo debe ser efectuado por un distribuidor autorizado de SHARP. Nunca deben intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuados.
• Utilice el monitor perpendicular a una superficie nivelada. Si fuera necesario, el monitor podrá inclinarse un máximo de 5 grados hacia arriba.
• Al mover el monitor, asegúrese de sujetar las asas o las partes marcadas más abajo. No agarre la pantalla. Esto puede provocar daños en el producto, fallos o lesiones.

• Este monitor deberá utilizarse a una temperatura ambiente de entre 5 °C y 35 °C. Proporcione espacio suficiente alrededor del monitor para evitar que el calor se acumule en su interior.

• Si resultase difícil ofrecer un espacio suficiente por algún motivo como, por ejemplo, la instalación del monitor debajo de una carcasa o la instalación de varias unidades una al lado de la otra, o si la temperatura ambiente estuviese fuera del rango de entre 5 °C y 35 °C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente dentro del rango requerido.
• En el caso de instalar dos o más monitores uno al lado del otro, deje un espacio de al menos 5 mm alrededor de los mismos, con el fin de evitar que la unidad o estructura adyacente quede expuesta a una tensión causada por la expansión térmica.
• Las condiciones de temperatura podrían variar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales.
• No bloquee ninguna ranura de ventilación. Si la temperatura del interior del monitor aumenta, podrían producirse malfuncionamientos.
• No coloque el monitor sobre un dispositivo que genere calor.
• No use el producto en lugares donde la unidad quede expuesta a los rayos directos del sol u otras luces fuertes. Debido a que este producto funciona mediante rayos infrarrojos, esta luz puede provocar malfuncionamientos.
• Cuando utilice varios monitores de cerca, asegúrese de que el transmisor/receptor de infrarrojos no afecta a los otros.

Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.

Monitor de pantalla de cristal líquido: 1. Control remoto: 1. Abrazadera para cable: 4.

Cable de alimentación. Pila del control remoto: 2. Manual de instalación (este manual): 1.

Lápiz táctil: 2. Soporte para cámara: 1. Tornillo de soporte para cámara (M3x10): 2. Tornillo para cámara (rosca en pulgadas): 1. Soporte para STB: 1. Tornillo de soporte para STB (M3x6): 2. Adaptador inalámbrico: 1. Cable USB: 1. Tapa logo SHARP: 1. Coloque esta etiqueta sobre el logotipo de SHARP para tapar el logotipo.

• ¡Para protección medioambiental!

No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

Preparación de la unidad de control remoto

1. Coloque el dedo en la pieza marcada con ◀, luego separe la tapa.
2. Consulte las indicaciones del compartimento y coloque las pilas (R03 o LR03 (tamaño "AAA") x 2) con la polaridad (+) y (-) correcta.
3. Cierre la tapa.

Conexión del adaptador inalámbrico

1

2 Adaptador inalámbrico

1. Retire la cubierta inferior.
2. Coloque un adaptador inalámbrico.

Tenga en cuenta la dirección en la que queda orientado el adaptador inalámbrico.

La superficie con la marca * es la parte delantera.

CONSEJOS

• Guarde la cubierta y los tornillos que ha retirado.

Tras retirar el adaptador inalámbrico, vuelva a colocar la cubierta y acóplela en su sitio con los tornillos que había retirado.

Conexiones

Precaución

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podrá causar malfuncionamientos y problemas.

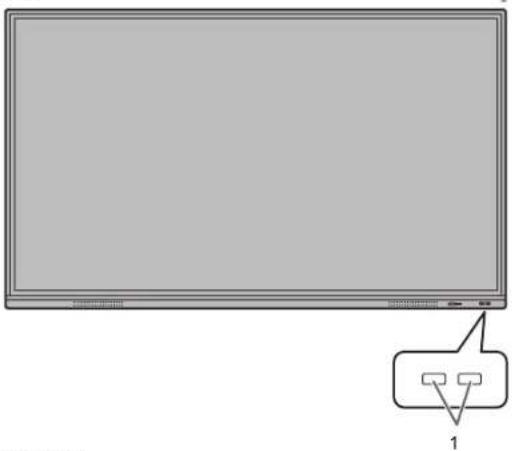

Vista frontal

1. Puerto USB (compatible con USB 3.0)
2. Terminal TOUCH PANEL1 (para panel sensible al tacto) (para HDMI1/HDMI2)
3. Terminal TOUCH PANEL2 (para panel sensible al tacto) (para HDMI3/D-sub)
4. Terminal de entrada HDMI1
5. Terminal de entrada HDMI2
6. Terminal de entrada HDMI3
7. Puerto USB tipo C
8. Puerto USB (compatible con USB 2.0)
9. Terminal de calidad de audio
10. Terminal (óptico) de salida de audio digital
11. Terminal de entrada de audio
12. Terminal de entrada D-sub
13. Terminal de entrada RS-232C
14. Terminal de LAN
15. Terminal de entrada de corriente

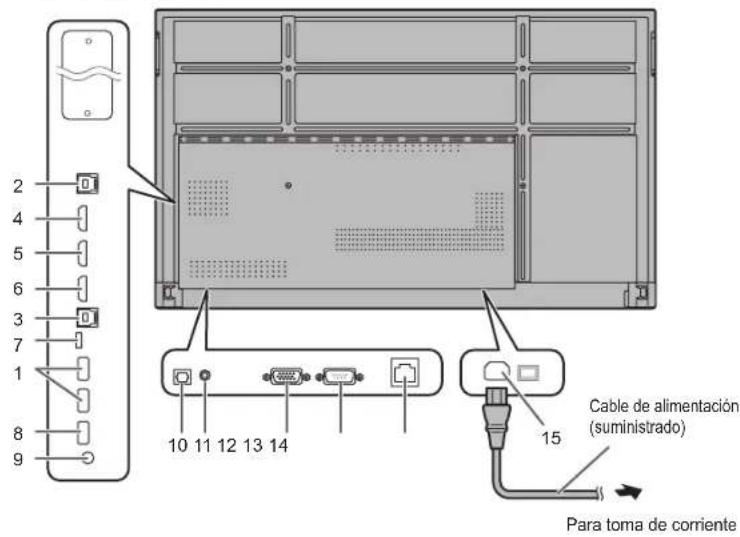

Vista posterior

El terminal TOUCH PANEL es USB3.0 tipo B. Aunque la forma del conector es diferente, el cable USB (USB 2.0 tipo B) (suministrado) se puede conectar al terminal TOUCH PANEL.

CONSEJOS

• Para usar el panel táctil con una conexión HDMI/D-sub, conecte el cable USB suministrado al ordenador.

El panel sensible al tacto y el lápiz táctil funcionan con el controlador estándar de cada sistema operativo. En equipos Mac, solo es posible el manejo en el modo ratón.

• Information Display Downloader también se puede descargar desde el sitio web del fabricante.

Si está instalada la Information Display Downloader, puede consultar y descargar las versiones más recientes de los programas de software.

Para instalar el software, consulte el manual correspondiente.

El programa de instalación de Pen Software y el programa de instalación de Touch Viewing Software se pueden descargar mediante la Information Display Downloader.

• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• Google y Android son marcas comerciales o marcas registradas de Google LLC. VESA es una marca registrada o una marca comercial de Video Electronics Standards Association en los Estados Unidos de América y/u otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos propietarios.

Encendido/apagado

Precaución

• Encienda el monitor antes de encender el ordenador o el dispositivo de reproducción.
• Cuando apague el interruptor primario o el botón POWER y lo vuelva a encender, espere siempre 5 horas como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos.

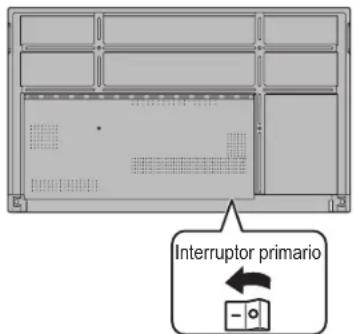

Encendido de la alimentación principal

Modo desactivado, cuando la alimentación principal está apagada.

Precaución

• La alimentación principal debe encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor cuando el interruptor primario está encendido.
• Para la desconexión eléctrica completa, desconecte el enchufe principal.

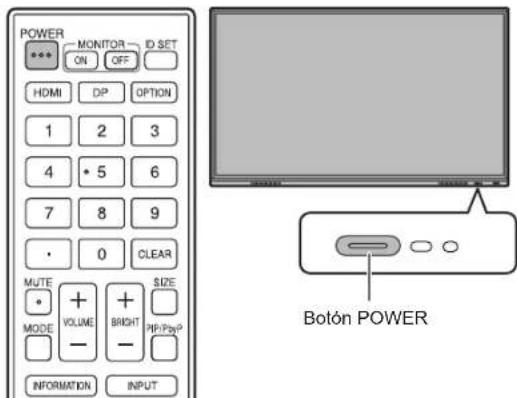

Encendido

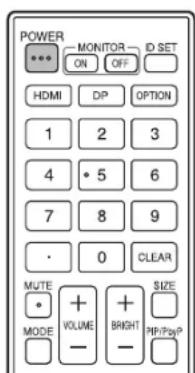

1. Pulse el botón POWER.

Botón POWER / LED indicador de conexión

Estado Estado del monitor
Encendido en azul	Alimentación encendida Estado de suspisión (retroiluminación apagada)
Encendido de naranja	Alimentación apagada (estofo en espera+)
Parpadeo en azul	Estado de espera de Signals de entrada

• Modelo preparado cuando está activado el "Modo ahorro de energía".

■ Operaciones después del primer encendido

Al encender la alimentación por primera vez, aparecerá la pantalla de ajuste de idiomas.

1. Seleccione un idioma y después toque "Siguiente". Aparecerá la pantalla de "Configuración de Fecha y hora".
2. Ajuste la fecha y la hora, y después toque "Siguiente". Aparecerá la pantalla de ajuste del modo de operación.
3. Configure los ajustes según la pantalla. Si:
4. "Modo de operación" está establecido en "Modo1". "Modo1" es la configuración recomendada y se ajusta a la "Configuración Normal" según se define en el Reglamento EcoDesign (2019/2021).
5. "Control de energía" está establecido en "Energía en espera" y "Modo ahorro de energía" está activado. Estos ajustes no pueden cambiarse.
6. Si no hay señal durante 5 minutos aproximadamente, este monitor para automáticamente al modo preparado.
7. El consumo de corriente se reduciría cuando el monitor se encuentra en el estado en espera. Android también se apagará. Obsérvese, no obstante, que el tiempo de arranque desde el estado en espera se alargará.

• "Modo de operación" está establecido en "Modo2".
• "Control de energía" está establecido en "Modo de espera de la pantalla" y "Modo ahorro de energía" está desactivado. Estos ajustes pueden cambiarse.
• Cambia al estado de espera de señal en el estado sin señal.
• Se reducirá el tiempo de arranque desde el estado en espera. Obsérvese, no obstante, que el consumo será mayor en el estado en espera. Android continuará funcionando en el estado en espera. Incluso si se ha establecido, podrá cambiar el "Modo de operación". (Véase el MANUAL DE INSTRUCCIONES.)
• Cuando aparezca una pantalla que indica que se han completado los ajustes, toque "Complete".

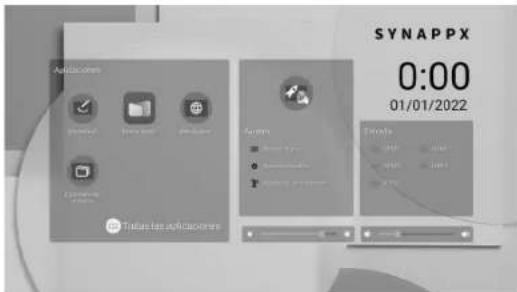

Aparecerá la pantalla del modo APPLICATION.

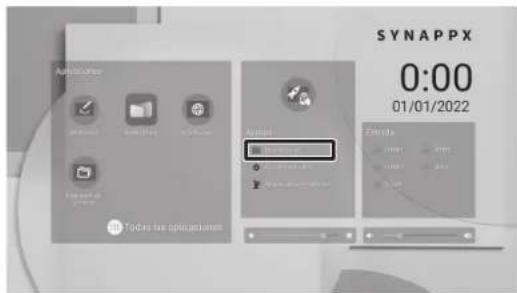

Cómo acceder al manual de instrucciones

Toque "Manual de uso" en la pantalla de inicio en el modo APPLICATION.

Apagar la alimentación

1. Pulse el botón POWER de la unidad de control remoto. O bien mantenga pulsado el botón POWER del monitor.

Aparecerá una pantalla de confirmación.

Se apagará la alimentación. (Estado en espera)

Precaución

• Al apagar la alimentación, los datos de la aplicación que no se hayan guardado se perderán.
• Antes de apagar la alimentación, se muestra un mensaje. Guarde cualquier dato que necesite.
• Si el monitor se va a apagar mediante hora, "Se apaga si no se usa" o el control RS-232C, guarde previamente los datos que necesite. Se desconectará la alimentación aunque haya datos sin guardar. (Los datos se perderán.)

Especificaciones

Modelo	PN-L862B	PN-L752B	PN-L652B
Requisitos de alimentación	100 - 240 V ca, 5,3 A, 50/60 Hz		100 - 240 V ca, 4,6 A, 50/60 Hz	100 - 240 V ca, 3,7 A, 50/60 Hz
Temperatura de configuracion *1	5°C a 35°C
Humidad de configuracion	20% al 80% (sin condensacion)
Consumo de energia	470W	400W	330W
Dimensiones (mm) (excludidas las protuberancies)	Aprox. 1957 (An) x 85,7 (Pr) x 1159,5 (Al)		Aprox. 1709,4 (An) x 85,7 (Pr) x 1019,8 (Al)	Aprox. 1488,4 (An) x 85,5 (Pr) x 896,6 (Al)
Peso (kg)	Aprox. 62,5 Aprox. 49,5 Aprox. 36,5

*1 Las condiciones de temperatura podrían variar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales. Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos en los aparatos individuales.

Precauciones de montaje (para distribuidores y técnicos de servicios de SHARP)

• Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 4 personas como mínimo. (PN-L652B: al menos 2 personas.)
• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.
• Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez resulte necesario realizar un trabajo de refuerzo para ciertos materiales como poder ser yeso, paneles de plástico finos o madera antes de iniciar la instalación.
• Este monitor y el soporte deben instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.
• Para colocar una ménsula de montaje compatible con VESA, use tornillos M8 que sean de 10 mm a 12 mm más largos que la ménsula de montaje.

• No utilice un destornillador de impacto.
• Al mover el monitor, asegúrese de sujetar las asas o las partes marcadas con más abajo. No agarre la pantalla. Esto puede provocar daños en el producto, fallos o lesiones.

Si necesita colocar el monitor provisionalmente sobre una mesa u otra superficie durante la instalación, coloque un paño suave y grueso sobre la mesa para evitar dañar la pantalla y la mesa. - Una vez efectuado el montaje, asegúrese de que el monitor está instalado de forma segura y que no se pueda aflojar de la pared o el soporte. No utilice orificios de tornillos que no sean orificios de tornillos para soportes de montaje, que se ubican en la parte trasera del monitor para la instalación.

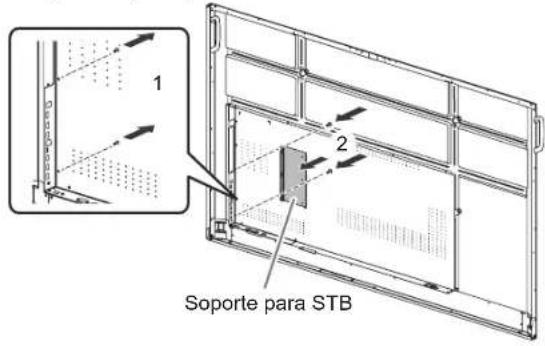

Cologne del soporte para STB

Coloque el soporte para STB cuando desee instalar un controlador opcional.

1. Retire los tornillos de este monitor.
2. Coloque el soporte para STB con los tornillos de soporte para STB (M3x6) (suministrados) (x2).

CONSEJOS

• Guarde los tornillos que ha retirado.

Tras retirar el soporte para STB, vuelva a colocar los tornillos que había retirado.

Por la presente, Guangzhou Shirui Electronics Co., Ltd. declara que el tipo de equipo radioeléctrico ADAPTADOR INALÁMBRICO SI07B es conforme con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad está disponible en la dirección de Internet siguiente: https://www.sharp.eu/documents-of-conformity

• Especificaciones Rango de frecuencias: De 2403 MHz a 2408 MHz / De 2412 MHz a 2472 MHz / De 5150 MHz a 5250 MHz / De 5250 MHz a 5350 MHz / De 5470 MHz a 5725 MHz / De 5725 MHz a 5850 MHz Potencia de transmisión inalámbrica: Menos de 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (PIRE)
