PNL652B - Monitor SHARP - Kostenlose Bedienungsanleitung

Marke	SHARP
Modell	PNL652B (PN-L652B)
Produkttyp	LCD-Monitor mit Touchscreen
Bildschirmdiagonale	65 Zoll (Schätzung)
Stromversorgung	AC 100-240 V, 3,7 A, 50/60 Hz
Stromverbrauch	330 W
Abmessungen (B x T x H)	Ungefähr 1488,4 x 85,5 x 896,6 mm
Gewicht	Ungefähr 36,5 kg
Betriebstemperatur	5°C bis 35°C
Betriebsfeuchtigkeit	20% bis 80% (ohne Kondensation)
Konnektivität	HDMI (x3), D-Sub, USB (Typ C, Typ A), LAN, RS-232C, optischer/analoger Audioausgang
Touch-Funktion	Ja, mit enthaltenem Stift (x2)
WLAN-Adapter	Enthalten (SI07B)
Fernbedienungsbatterien	2 x AAA (R03/LR03)
VESA-Montage	Ja, Schrauben M8
Verwendungszweck	Innenbereich, professionelle Nutzung (Klasse A)
Wartung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden
Sicherheit	Nicht öffnen, Stromschlaggefahr. Reparatur durch qualifiziertes Personal
Betriebssystem	Integriertes Android
Tägliche Betriebsdauer	Maximal 16 Stunden (Garantie)

Häufig gestellte Fragen - PNL652B SHARP

Wie lege ich die Batterien der Fernbedienung ein?

Entfernen Sie die Abdeckung, indem Sie an der markierten Stelle ziehen, legen Sie zwei AAA-Batterien (R03/LR03) unter Beachtung der Polarität (+ und -) ein, und schließen Sie die Abdeckung wieder.

Wie schließe ich den WLAN-Adapter an?

Entfernen Sie die untere Abdeckung, schließen Sie den WLAN-Adapter an, indem Sie die Oberfläche mit dem *-Symbol nach vorne ausrichten, setzen Sie die Abdeckung wieder auf und befestigen Sie sie mit den Schrauben.

Welche Sicherheitsvorkehrungen sind wichtig?

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, öffnen Sie nicht das Gehäuse, verwenden Sie nur das mitgelieferte Netzkabel und vermeiden Sie eine Überlastung der Steckdosen.

Wie reinige ich den Monitorbildschirm?

Ziehen Sie den Netzstecker, verwenden Sie dann ein trockenes, weiches Tuch. Verwenden Sie keine flüssigen Reinigungsmittel oder Sprühreiniger.

Wie hoch ist der Stromverbrauch des Monitors?

Der Stromverbrauch beträgt 330 W.

Wie schalte ich den Monitor ein?

Stellen Sie sicher, dass der Hauptschalter auf Ein steht, drücken Sie dann die POWER-Taste. Warten Sie mindestens 5 Sekunden zwischen Ein- und Ausschalten.

Was tun, wenn der Bildschirm zerbricht?

Vermeiden Sie den Kontakt mit Glasplittern, da diese Verletzungen verursachen können. Kontaktieren Sie einen autorisierten Service für den Austausch.

Kann der Monitor an der Wand montiert werden?

Ja, die Installation sollte jedoch von einem autorisierten SHARP-Fachmann durchgeführt werden. Verwenden Sie eine VESA-kompatible Wandhalterung mit M8-Schrauben.

Wie hoch ist die empfohlene Betriebstemperatur?

Die Umgebungstemperatur sollte zwischen 5°C und 35°C liegen.

Wie verwende ich die Touch-Funktion?

Schließen Sie das mitgelieferte USB-Kabel zwischen Monitor und Computer an, um den Touchscreen bei HDMI- oder D-Sub-Verbindung zu nutzen. Der Stift funktioniert mit dem Standardtreiber des Betriebssystems.

BEDIENUNGSANLEITUNG PNL652B SHARP

INSTALLATIONSANLEITUNG

FÜR KUNDEN IN GROSSBRITANNIEN

WICHTIG

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE 1

SICHERHEITSVORKEHRUNGEN 2

SICHERHEITSANLEITUNG 3

WICHTIGE HINWEISE ZUR BEFESTIGUNG 4

MITGELIEFERTE KOMPONENTEN 5

VORBEREITEN DER FERNBEDIENUNG 5

DRAHTLOSE ADAPTERVERBINDUNG 5

ANSCHLÜSSE 6

EIN- UND AUSSCHALTEN 7

TECHNISCHE DATEN 9

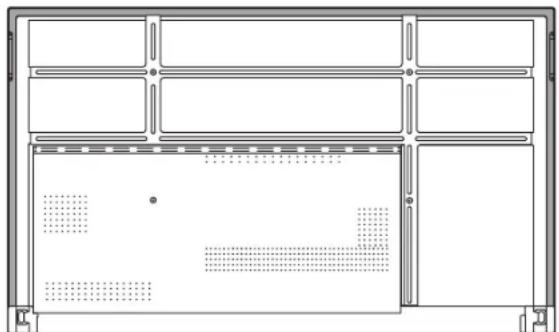

WICHTIGE HINWEISE ZUR BEFESTIGUNG

(FÜR SHARP-HÄNDLER UND SERVICETECHNIKER) 9

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSICHT

ELEKTROSCHOCK-GEFAHR NICHT ÖFFNEN

VORSICHT: ABDECKUNG NICHT ENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter "gefährlicher Spannung" im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt "Sicherheitsvorkehrungen" vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt weitere nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse Ihrer Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunächst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen - Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Bedienungsanleitung aufbewahren - Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen soll aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.
4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.
5. Reinigung — Vor dem Reinigen des Produkts trennen Sie es vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosolsprays. Verwenden Sie keine schmutzigen Tücher, da andernfalls das Produkt beschädigt werden kann.
6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht eventuell Unfallgefahr.
7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.
8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dienen der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.
9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.
10. Der Bildschirm für dieses Gerät ist aus Glas hergestellt. Er kann zerbrechen, wenn er zu Boden fällt oder einen Schlag oder Stoß erhält. Seien Sie vorsichtig, dass Sie sich bei einem Bruch des Bildschirms nicht an den Scherben verletzen.
11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.
12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.
13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie solche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführen.
14. Reparaturen — Trennen Sie in den folgenden Situationen sofort die Stromzufuhr, indem Sie den Netzstecker aus der Steckdose ziehen, und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.

b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind.

c. Wenn das Gerät nass geworden ist (z.B. durch Regen).

d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert. Nehmen Sie nur die in der Bedienungsanleitung beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen möglicherweise umfangreiche Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anomale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.
2. Sicherheitsüberprüfungen - Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.
3. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.
4. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen.
5. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Haut und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:
6. Verwenden Sie nur empfohlene Batterietypen.
7. Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.
8. Verwenden Sie nicht alte und neue Batterien gemeinsam.
9. Verwenden Sie keine Batterien unterschiedlichen Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.
10. Ersetzen Sie eine leere Batterie sofort durch eine neue.
11. Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.
12. Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese gründlich mit Wasser abspülen. Wenn Batterieflüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und einen Arzt aufsuchen. Batterieflüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.
13. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.
14. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.
15. Nehmen Sie dieses Produkt nicht ändern.

WARNUNG:

Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen.

Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden.

KIPPGEFAHR

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden: - Verwenden Sie die vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhalterungen. - Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind. - Achten Sie darauf, dass der Monitor nicht über den Rand des Möbelstücks hinausragt. - Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern. - Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialien, die zwischen dem Monitor und dem Möbelstück liegen. - Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Möbelstück zu klettern, um an den Monitor oder seine Regler zu gelangen. - Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten können, nicht geeignet.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen.
• Stellen Sie den Monitor nicht auf Möbelstücke, die als Stufen verwendet werden könnten, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms - und ganz besonders bei einem "überlebensgroßen" Monitor - in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Schnüre sollten so verlegt werden, dass neugierige Kinder nicht daran ziehen oder sie ergreifen können.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte. Verwenden Sie den Monitor nicht an Orten, an denen ätzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies könnte zu einem Brand führen.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Büroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionsstörungen auftreten. Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung oder im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfunktionen kommen.

Bitte lassen Sie das Innere des Monitors von einem autorisierten SHARP-Händler oder einem SHARP Servicecenter reinigen.

• Die Steckdose sollte sich in der Höhe des Gerätes befinden und leicht zugänglich sein.
• Dauerbetriebszeit und Garantie. Dieses Produkt ist für einen maximal 16-stündigen Betrieb pro Tag ausgelegt. Ein kontinuierlicher Betrieb während mehr als 16 Stunden pro Tag wird von der Garantie nicht gedeckt.
• Bedienen Sie den Bildschirm nicht mit harten oder spitzen Gegenständen, wie Fingernägel oder Bleistift.

Das Netzkabel

• Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.
• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Hände haben, um einen Elektroschlag zu vermeiden.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit über nicht verwenden.
• Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.

WLAN

• Dieser Monitor kann nur in dem Land bzw. der Region verwendet werden, in dem bzw. in der er erworben wurde. Die für WLAN verwendeten Kanäle und Frequenzen sind je nach Land und Region unterschiedlich.

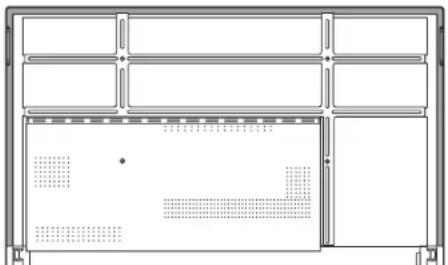

WICHTIGE HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.

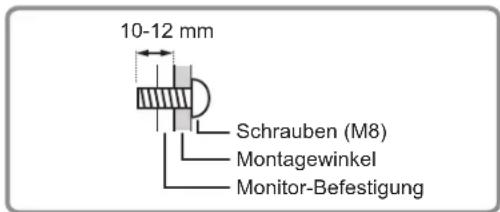

• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat fragen.
• Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche. Nötigenfalls können Sie den Monitor um bis zu 5 Grad nach oben neigen.
• Halten Sie den Monitor zum Transportieren an den Griffen oder den unten mit markierten Stellen. Fassen Sie nicht den Bildschirm. Das Gerät könnte dadurch beschädigt werden, oder Sie können sich daran verletzen.

• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 5°C und 35°C verwendet werden. Rund um den Monitor muss genügend Freiraum sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

Einheit: mm

• Wenn es aus irgendeinem Grund schwierig ist, ausreichend Platz freizuhalten, etwa weil der Monitor in ein Gehäuse eingebaut wird, wenn mehrere Einheiten nebeneinander installiert werden sollen, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 5°C bis 35°C liegen kann, so müssen Sie ein Gebläse installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten. Sorgen Sie dafür, dass bei der Installation von zwei oder mehr Monitoreinheiten nebeneinander rundherum mindestens 5 mm Platz zur Verfügung stehen, damit die angrenzende Einheit oder Struktur keinem Druck aufgrund von thermischer Ausdehnung ausgesetzt werden kann.
• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.
• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.
• Verwenden Sie das Gerät nicht an Orten, an denen es direkter Sonneneinstrahlung oder anderem starken Lichteinfall ausgesetzt ist. Da für die Bedienung Infrarotstrahlen verwendet werden, können Störungen durch Lichteinfall verursacht werden.
• Wenn mehrere Monitore in der Nähe voneinander verwendet werden, stellen Sie sicher, dass der Infrarot-Sender/Empfänger die anderen nicht beeinträchtigt.

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

LCD-Monitor: 1

Fernbedienung: 1

Kabelbinder: 4

Netzpanel

Batterien für Fernbedienung: 2 Installationsanleitung (diese Anleitung): 1

Touch-Pen: 2 Kamerahalterung: 1 Befestigungsschrauben für Kamera (M3x10): 2 Kameraschaube (Zollgewinde): 1 STB-Halterung: 1 Befestigungsschrauben für STB-Halterung (M3x6): 2 Drahtlos-Adapter: 1 USB-Kabel: 1 SHARP-Logo-Aufkleber: 1 Um das Logo zu verdecken, überkleben Sie das SHARP Logo mit diesen Aufklebern.

• Der Umwelt zuliebe!

Batterien dürfen nicht mit dem Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung.

Vorbereiten der Fernbedienung

1. Legen Sie Ihren Finger auf die mit gekennzeichnete Position und ziehen Sie dann die Abdeckung ab.
2. Beachten Sie die Anweisungen im Fachinneren und legen Sie die Batterien (R03 oder LR03 (Größe "AAA") x 2) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).
3. Schließen Sie die Abdeckung.

Drahtlose Adapterverbindung

1. Nehmen Sie die untere Abdeckung ab.
2. Befestigen Sie einen Drahtlos-Adapter.

Achten Sie auf die Richtung des Drahtlos-Adapters.

Die mit * markierte Fläche muss nach vorne zeigen.

TIPPS

Bewahren Sie die entfernte Abdeckung und Schrauben auf. Wenn Sie den Drahtlos-Adapter entfernt haben, bringen Sie die Abdeckung wieder an und ziehen Sie diese mit den gelösten Schrauben fest.

Anschlüsse

Vorsicht

• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen können.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgängen. Dies könnte zu Fehlfunktionen und anderen Problemen führen.

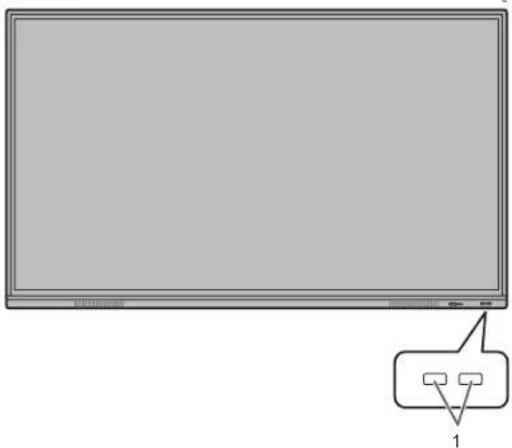

Vorderansicht

1. USB Buchse (USB 3.0-kompatibel)
2. TOUCH PANEL1 Anschluss (für Touch-Panel) (für HDMI1/HDMI2)
3. TOUCH PANEL2 Anschluss (für Touch-Panel) (für HDMI3/D-sub)
4. HDMI1-Eingangsanschluss
5. HDMI2-Eingangsanschluss
6. HDMI3-Eingangsanschluss
7. USB Buchse Typ C
8. USB Buchse (USB 2.0-kompatibel)
9. Audio-Ausgangsanschluss

10. Digitaler Audio-Ausgangsanschluss (optisch)

11. Audio-Eingangsanschluss 12. D-Sub-Eingangsanschluss 13. RS-232C-Eingangsanschluss 14. LAN-Anschluss 15. Netzkabelbuchse

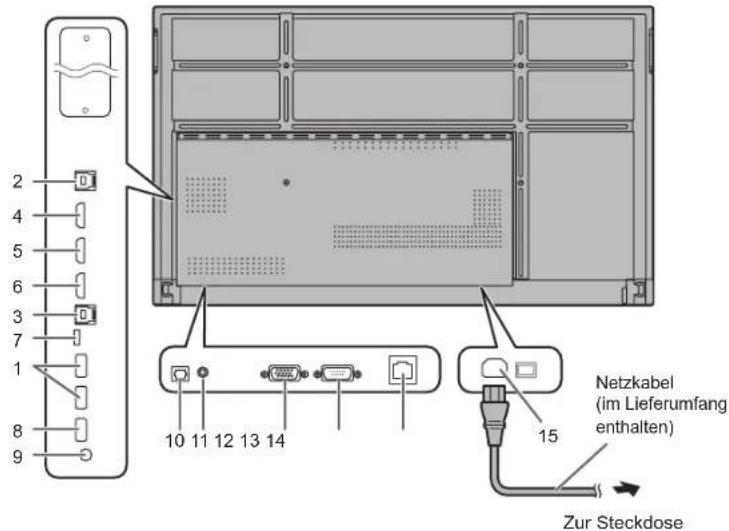

Rückansicht

Der TOUCH PANEL Anschluss ist eine USB3.0 Buchse Typ B. Obwohl die Verbinderform unterschiedlich ist, kann das USB-Kabel (USB 2.0 Typ B) (im Lieferumfang enthalten) am TOUCH PANEL Anschluss angeschlossen werden.

TIPPS

• Um das Touch-Panel mit einem HDMI-/D-Sub-Anschluss zu verwenden, schließen Sie das mitgelieferte USB-Kabel am Computer an. Das Touch-Panel und der Touch-Pen funktionieren mit dem standardmäßigen Treiber des jeweiligen Betriebssystems.
• Der Information Display Downloader kann auch auf folgender Website heruntergeladen werden: https://www.sharp.eu/download-centre. Wenn der Information Display Downloader installiert wurde, können Sie die neuesten Versionen der Software prüfen und herunterladen. Für die Installation der Software wird auf die jeweilige Bedienungsanleitung verwiesen. Die Setup-Programme Pen Software und Setup-Programme Touch Viewing Software können über den Information Display Downloader heruntergeladen werden. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. Google und Android sind Warenzeichen oder geschützte Warenzeichen von Google LLC. VESA ist entweder ein geschütztes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in den USA und/oder in anderen Ländern.
• Alle anderen Markenprodukte und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der jeweiligen Inhaber.

Ein- und Ausschalten

Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein. Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der Taste POWER immer mindestens 5 Sekunden. Ist der zeitliche Abstand zu kurz, kann es zu Fehlfunktionen kommen.

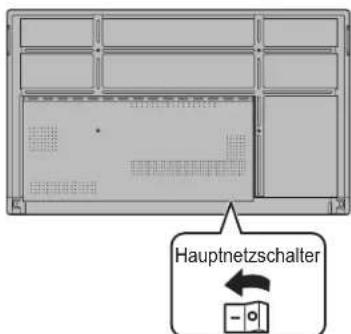

Einschalten des Netzstroms

Aus-Zustand, wenn der Hauptstrom ausgeschaltet ist.

Vorsicht

Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptnetzschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden. - Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

Ein- und Ausschalten

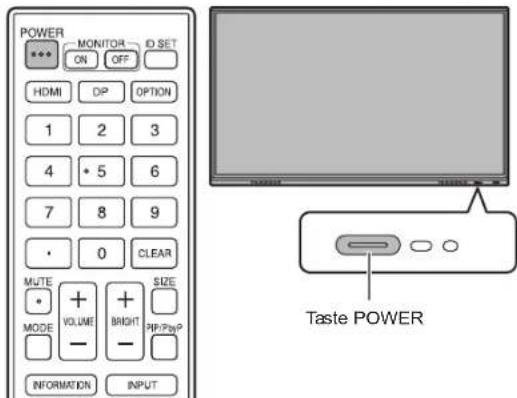

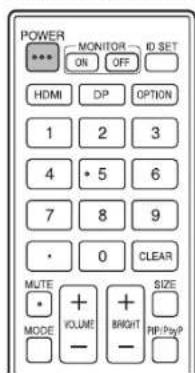

1. Drücken Sie auf die Taste POWER.

Taste POWER/Betriebs-LED

Status	Betriebszustand des Monitors
Leuchtet blau	Monitor eingeschaltet Ruhemodus (Hintergrundbeleuchtung aus)
Leuchtet orange	Monitor ausgeschaltet (Standby-Status*)
Blau blinkend	Eingangssignal-Wartestatus

• Bereitschaftszustand, wenn der "Energiesparmodus" eingeschaltet ist.

Betrieb nach dem ersten Einschalten

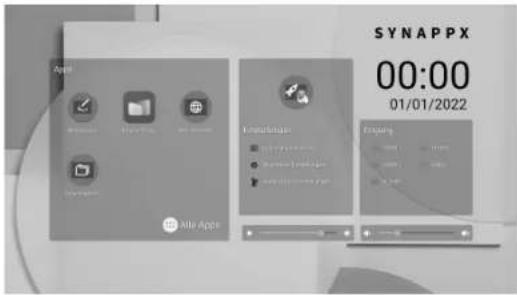

Wenn Sie das Gerät erstmalig einschalten, wird der Bildschirm Spracheinstellungen angezeigt.

1. Wählen Sie eine Sprache und berühren Sie dann "Weiter". Der Bildschirm "Datum & Zeiteinstellungen" wird angezeigt.
2. Stellen Sie Datum und Zeit ein und berühren Sie dann "Weiter".

Der Bildschirm mit den Betriebsmodusinstellungen wird angezeigt.

1. Konfigurieren Sie die Einstellungen gemäß dem Bildschirm. JA:
2. "Betriebsmodus" ist auf "Modus1" gesetzt. "Modus1" ist die empfohlene Einstellung und entspricht der "Normalkonfiguration" gemäß EcoDesign Verordnung (2019/2021).
3. "Power Management" ist auf "Standby-Modus" gesetzt, und "Energiesparmodus" ist aktiviert. Diese Einstellungen können nicht geändert werden.
4. Gibt es ungefähr 5 Minuten lang kein Signal, wechselt dieser Monitor automatisch in den Bereitschaftszustand.
5. Der Stromverbrauch ist geringer, wenn sich der Monitor im Standby-Status befindet. Android wird ebenfalls geschlossen. Es ist jedoch zu beachten, dass die Aktivierung aus dem Standby-Status länger dauert. NEIN:
6. "Betriebsmodus" ist auf "Modus2" gesetzt.
7. "Power Management" ist auf "Signal-Wartemodus" gesetzt, und "Energiesparmodus" ist deaktiviert. Diese Einstellungen können geändert werden.
8. Umschalten in den Eingangssignal-Wartestatus im Kein-Signal-Status. Die Aktivierung aus dem Standby-Status erfolgt nach kürzerer Zeit. Es ist jedoch zu beachten, dass der Stromverbrauch im Standby-Status höher ist. Android wird weiterhin im Standby-Status ausgeführt. Sie können den "Betriebsmodus" auch nach erfolgter Einstellung ändern. (Siehe BEDIENUNGSANLEITUNG.)
9. Wird auf dem Bildschirm angezeigt, dass die Einstellungen abgeschlossen sind, berühren Sie "Fertig". Der Startbildschirm des APPLICATION-Modus wird angezeigt.

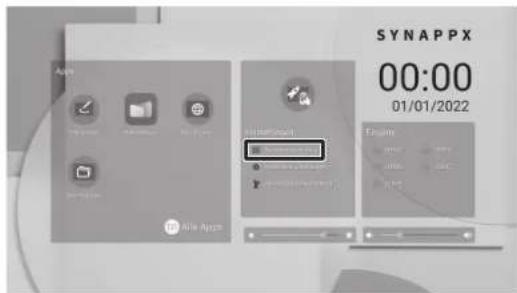

■ Lesen der Bedienungsanleitung

Berühren Sie auf der Startseite des APPLICATION-Modus die Option "Bedienungsanleitung".

Ausschalten

1. Drücken Sie auf der Fernbedienung die Taste POWER. Oder halten Sie die Taste POWER am Monitor gedrückt.

Es wird ein Bestätigungsbildschirm angezeigt.

1. Wählen Sie "OK".

Das Gerät wird ausgeschaltet. (Standby-Status)

Vorsicht

• Wenn die Stromzufuhr ausgeschaltet ist, gehen nicht gespeicherte Anwendungsdaten verloren.
• Bevor die Stromzufuhr getrennt wird, wird eine Meldung angezeigt. Speichern Sie alle Daten, die Sie noch brauchen.
• Wird der Monitor per Zeitplan, "Auto System Aus", oder RS232C-Steuerung ausgeschaltet, müssen Sie alle Daten, die Sie noch brauchen, im Vorfeld speichern. Der Monitor wird auch dann ausgeschaltet, wenn noch nicht gespeicherte Daten vorhanden sind. (Die Daten gehen verloren.)

Technische Daten

Modell	PN-L862B	PN-L752B	PN-L652B
Leistungsaufnahme	AC 100 - 240 V, 5,3 A, 50/60 Hz	AC 100 - 240 V, 4,6 A, 50/60 Hz	AC 100 - 240 V, 3,7 A, 50/60 Hz
Betriebstermperatur *1	5°C bis 35°C
Relative Luftfeuchtigkeit	20% bis 80% (Keine Kondensation)
Stromverbrauch 470W 400W 330W
Abmessungen (mm) (ohne Vorsprünge)	Ca. 1957 (B) x 85,7 (T) x 1159,5 (H)	Ca. 1709,4 (B) x 85,7 (T) x 1019,8 (H)	Ca. 1488,4 (B) x 85,5 (T) x 896,6 (H)
Gewicht (kg) Ca. 62,5 Ca.	49,5 Ca. 36,5

*1 Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bereits die für das Zubehör empfohlenen Temperaturbedingungen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung zu ändern. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. (PN-L652B: mindestens 2 Personen.)
• Verwenden Sie dazu eine Wandhalterung, die für die Befestigung des Monitors geeignet ist.
• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.
• Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das Vierfache des Monitorgewichts tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.
• Verwenden Sie die M8-Schrauben, die 10 bis 12 mm länger als die Dicke des Montagewinkels sind, zum Befestigen des VESA-kompatiblen Montagewinkels.

• Verwenden Sie keinen Wandhalterung-Schlag- oder Akkuschrauber.
• Halten Sie den Monitor zum Transportieren an den Griffen oder den unten mit markierten Stellen. Fassen Sie nicht den Bildschirm. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich damit verletzen.

• Wenn Sie den Monitor während der Installation kurzfristig auf einem Tisch oder einer anderen Fläche ablegen müssen, bedecken Sie den Tisch mit einem dicken, weichen Tuch, um Beschädigungen am Bildschirm und Tisch zu vermeiden.
• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann.
• Verwenden Sie für die Installation nur die Schraubenlöcher für Montagewinkel auf der Rückseite des Monitors.

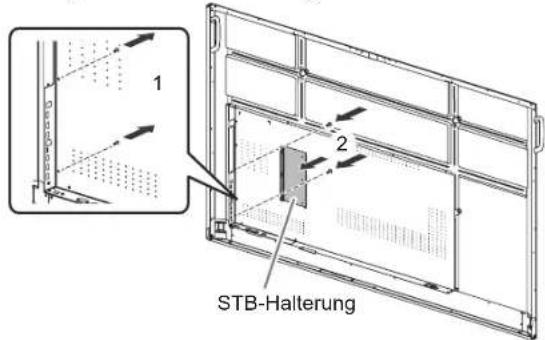

■ Befestigen der STB-Halterung

Befestigen Sie die STB-Halterung beim Anschluss eines optionalen Controllers.

1. Lösen Sie die Schrauben von diesem Monitor.
2. Befestigen Sie die STB-Halterung mit den (mitgelieferten) Befestigungsschrauben für STB-Halterung (M3x6) (x2).

TIPPS

• Bewahren Sie die gelösten Schrauben auf. Wenn Sie die STB-Halterung abgenommen haben, bringen Sie die gelösten Schrauben wieder an.

MEMO

MEMO

MEMO

Hiermit erklärt Guangzhou Shirui Electronics Co., Ltd., dass der Funkgerätetyp DRAHTLOS-ADAPTER SI07B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.sharp.eu/documents-of-conformity. Technische Daten: Frequenzbereich: 2403 MHz bis 2408 MHz / 2412 MHz bis 2472 MHz / 5150 MHz bis 5250 MHz / 5250 MHz bis 5350 MHz / 5470 MHz bis 5705 MHz / 5705 MHz bis 5850 MHz

Leistung der Funkübertragung: Weniger als 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (EIRP)

Hiermit erklärt Guangzhou Shirui Electronics Co., Ltd., dass der Funkgerätetyp DRAHTLOS-ADAPTER SI07B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.sharp.eu/documents-of-conformity. Technische Daten: Frequenzbereich: 2403 MHz bis 2408 MHz / 2412 MHz bis 2472 MHz / 5150 MHz bis 5250 MHz / 5250 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz / 5725 MHz bis 5850 MHz. Sendeleistung: Weniger als 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (EIRP)

Hiermit erklärt Guangzhou Shirui Electronics Co., Ltd., dass der Funkgerätetyp DRAHTLOS-ADAPTER SI07B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.sharp.eu/documents-of-conformity. Technische Daten: Frequenzbereich: 2403 MHz bis 2408 MHz / 2412 MHz bis 2472 MHz / 5150 MHz bis 5250 MHz / 5250 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz / 5725 MHz bis 5850 MHz. Sendeleistung: Weniger als 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (EIRP)

Hiermit erklärt Guangzhou Shirui Electronics Co., Ltd., dass der Funkgerätetyp DRAHTLOS-ADAPTER SI07B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.sharp.eu/documents-of-conformity. Technische Daten: Frequenzbereich: 2403 MHz bis 2408 MHz / 2412 MHz bis 2472 MHz / 5150 MHz bis 5250 MHz / 5250 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz / 5725 MHz bis 5850 MHz. Sendeleistung: Weniger als 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (EIRP)

Hiermit erklärt Guangzhou Shirui Electronics Co., Ltd., dass der Funkgerätetyp DRAHTLOS-ADAPTER SI07B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.sharp.eu/documents-of-conformity.

• Technische Daten Frequenzbereich: 2403 MHz bis 2408 MHz / 2412 MHz bis 2472 MHz / 5150 MHz bis 5250 MHz / 5250 MHz bis 5350 MHz / 5470 MHz bis 5725 MHz / 5725 MHz bis 5850 MHz Sendeleistung: Weniger als 8 dBm / 20 dBm / 20 dBm / 16 dBm / 18 dBm / 14 dBm (EIRP)

[Deutschland (DE)] Nur zur Verwendung in Innenräumen.

[Bulgarien (BG)] Nur zur Verwendung in Innenräumen.
