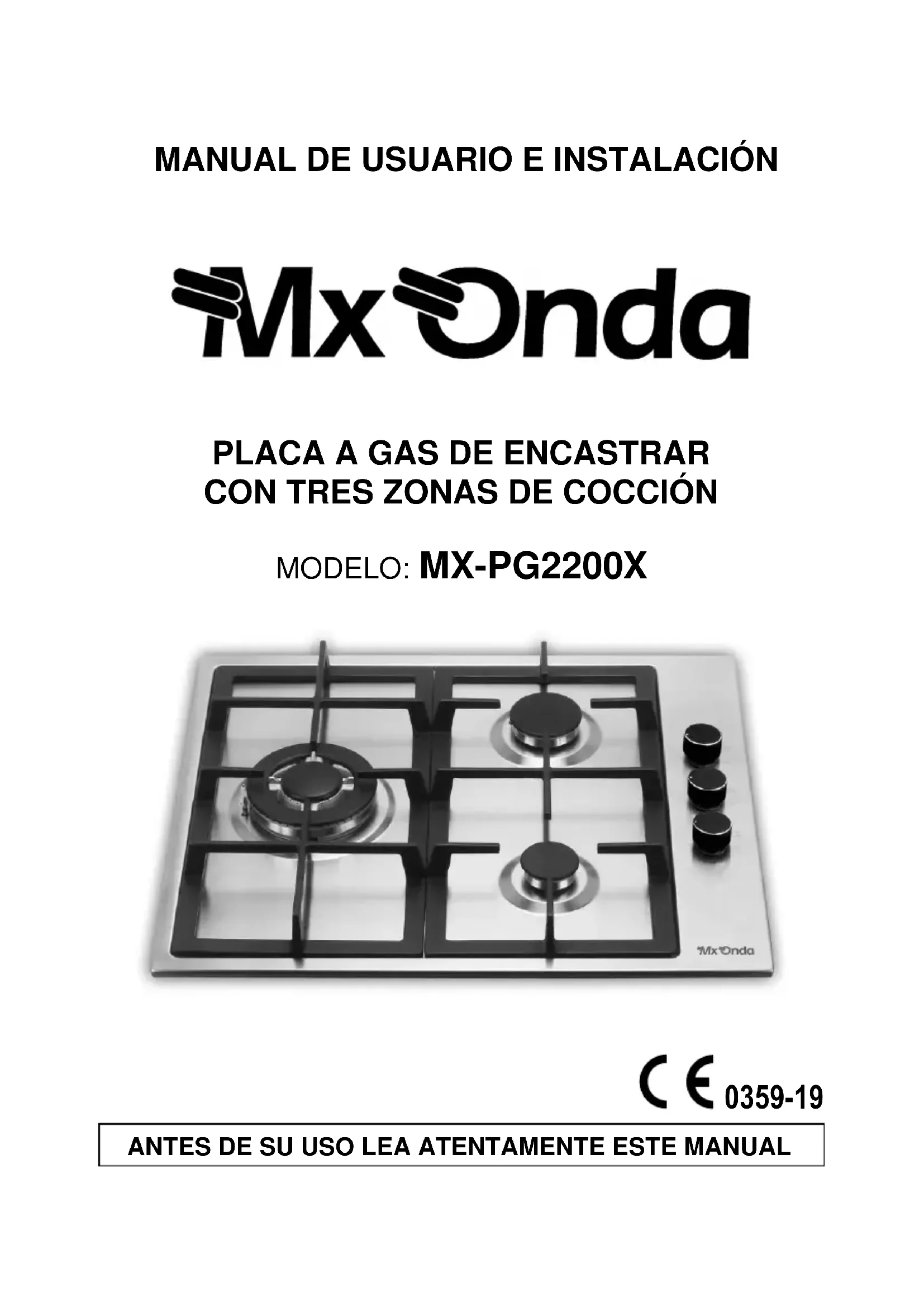

MANUAL DE USUARIO MXPG2200X Mx Onda

MANUAL DE USUARIO E INSTALACIÓN

CON TRES ZONAS DE COCCIÓN

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL 0359-192 ATENCIÓN ESTE APARATO FUNCIONA CON UNA TENSIÓN DE 220/240 V, PARA EVITAR UNA POSIBLE DESCARGA ELÉCTRICA NO TRATE DE ABRIRLO. Este aparato no tiene parte alguna que pueda ser reparada por usted mismo, en caso de un mal funcionamiento no lo manipule, acuda a un Servicio Técnico Oficial MX ONDA. Una vez agotada la vida útil de este producto eléctrico, no lo tire a la basura doméstica. Deposítelo en el contenedor adecuado de un punto limpio de su localidad, para su posterior reciclado. Este producto cumple con la Directiva Europea RoHS (2011/65/UE), sobre la restricción de uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

INTRODUCCIÓN MX ONDA le agradece la deferencia que ha tenido al adquirir este producto. La placa a gas modelo MX-PG2200X ha sido fabricada con materiales de alta calidad, su diseño hace que se adapte a cualquier tipo de cocina. Entre otras tiene las siguientes características: Base en acero inoxidable 304# con 0,6 mm de grosor 3 zonas de cocción: Auxiliar: Para recipientes de 10 a 14 cm Ø / poder calorífico: 1 kW Semi rápido: Para recipientes de 16 a 20 cm Ø / poder calorífico: 1,8 kW Triple anillo: Para recipientes de 24 a 26 cm Ø / poder calorífico: 3,4 kW Compatible con gas butano (G30) y gas natural (G20) Sistema de encendido eléctrico Quemador y soportes en hierro fundido

ANTES DE CONECTAR LA PLACA

Lea atentamente estas instrucciones y guárdelas para un posterior uso. Después de quitar el embalaje, verifique que el aparato no esté dañado. En caso de duda no lo utilice; póngase en contacto con el personal de asistencia técnica. Todas las operaciones relativas a la instalación eléctrica y del suministro de gas, se han de realizar por un instalador especializado y autorizado.3 Compruebe que el voltaje de su toma de corriente es de 220/240 V ~ 50 Hz y que está dotada de toma de tierra. El fabricante declina cualquier responsabilidad por los daños derivados de un uso inadecuado, incorrecto o imprudente del aparato. La seguridad eléctrica de este aparato se garantiza solamente en caso de que esté conectado a una toma de tierra eficaz, tal como prevén las normas de seguridad vigentes. El fabricante declina cualquier responsabilidad por daños derivados de la falta de toma de tierra de la instalación. En caso de dudas, consulte a un electricista cualificado. Los materiales de embalaje como bolsas de plástico, espuma de poliestireno, etc., no deben dejarse al alcance de los niños, ya que son una fuente potencial de peligro.

MEDIDAS DE SEGURIDAD

El incumplimiento de estas medidas de seguridad o advertencias, podría dar como resultado quemaduras o lesiones graves. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento a realizar por parte del usuario no puede ser realizado por niños, a no ser que sean mayores de 8 años y estén supervisados. Asegúrese de que en la estancia donde esté instalada la placa a gas, tenga una correcta ventilación, según las normas vigentes Este aparato no puede ser usado por niños (de edad inferior a 8 años) o personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento, a menos que hayan recibido instrucciones apropiadas sobre el uso del aparato y sean supervisadas por un adulto o persona responsable. Este aparato está diseñado solamente para uso doméstico, no profesional. MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de validez en caso de uso inadecuado o incumplimiento de las instrucciones.4 Este aparato ha sido diseñado para su uso en interior, no exponga este aparato a la lluvia o humedad y no lo use al aire libre. Conexión del suministro de gas: - La conexión del suministro de gas la debe realizar un instalador autorizado según las normas vigentes. - Comprobar que la placa esté adaptada al tipo de gas utilizado. - Verificar que la presión de alimentación del gas, está dentro de los valores especificados en la sección correspondiente del manual. - Para evitar daños en el interior de la placa, efectúe la conexión de la toma de gas de forma que no esté forzada. - Si precisa utilizar el codo de 90º o el adaptador para el tubo flexible, no se olvide de colocar las juntas de aislamiento así como la posterior verificación de ausencia de fugas de gas. En caso de avería, anomalías, sí la placa, los quemadores o los soportes se han caído y deteriorado, no utilice el aparato y no intente repararlo por su cuenta. Póngase en contacto con el Servicio Técnico Oficial MX ONDA más cercano.5

1. Zona de cocción grande (Triple anillo)

2. Zona de cocción mediana (Semi rápido)

3. Zona de cocción pequeña (Auxiliar)

4. Controles de las zonas de cocción

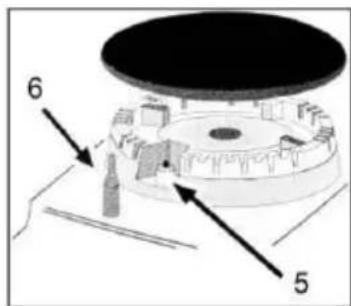

5. Encendido eléctrico

6. Sensor de seguridad: Se activa si la llama se apaga

accidentalmente (derrames, corrientes de aire, etc.), interrumpiendo el suministro de gas al quemador.

USO DE LA PLACA A GAS

La posición de cada zona de cocción está indicada en la parte derecha del control correspondiente, zona de cocción grande, zona de cocción mediana y zona de cocción pequeña. Las zonas de cocción son diferentes en tamaño y potencia. Elija la zona más adecuada para el diámetro del recipiente utilizado, y ajuste la llama o potencia calorífica en función de su gusto o preferencia. Encendido y apagado de una zona de cocción Pulse y mantenga presionado durante aproximadamente 6 segundos el botón correspondiente a la zona de cocción elegida (el encendido eléctrico empezará a funcionar) y gírelo en el sentido contrario a las agujas del reloj hacia la posición de máximo nivel de llama ( ), transcurrido este tiempo deje de presionar el botón y la llama se mantendrá encendida en la posición de máximo nivel de llama o máxima potencia calorífica. Para disminuir o aumentar el nivel de la llama o potencia calorífica, gire el botón en el sentido contrario a las agujas del reloj hacia la posición ( ) mínimo nivel de llama o hacia la posición ( ) máximo nivel de llama. Para apagar una zona de cocción, gire el botón correspondiente en el sentido de las agujas del reloj hacia la posición OFF.

DISPOSITIVO DE SEGURIDAD

La placa de gas está dotada de un dispositivo de seguridad, el cual interrumpe el suministro de gas en el caso de que la llama se apague. En cada quemador hay un sensor que comprueba el estado de la llama, y si por cualquier motivo la llama se apaga, el suministro de gas del quemador se interrumpe. Si la llama se apaga accidentalmente y actúa el dispositivo de seguridad, apague la zona de cocción mediante el botón de control correspondiente e intente encenderla nuevamente transcurrido 1 minuto aproximadamente.

Para obtener los mejores resultados y ahorrar energía, le recomendamos que siga los siguientes consejos: Utilice recipientes con un fondo plano y en la medida de lo posible mantenga la tapa del recipiente puesta. Elija la zona de cocción adecuada al diámetro de la base del recipiente (ver tabla) con el fin de evitar que la llama salga por el borde del recipiente, ahorrará energía y evitará daños al recipiente. Cuando el contenido del recipiente esté en ebullición (hirviendo), reduzca la llama o potencia calorífica, ya que solo necesita mantener la tempe- ratura de ebullición, con una llama más pequeña será suficiente. Zona de cocción Diámetro de la base del recipiente Grande (triple anillo) 24 ~ 26 cm Ø Mediana (Semi rápido) 16 ~ 20 cm Ø Pequeña (Auxiliar) 10 ~ 14 cm Ø

Antes de proceder a la limpieza de la placa, desconéctela de la toma de red eléctrica y asegúrese que la placa a gas está totalmente fría. No utilice alcohol ni productos abrasivos y no permita que el aparato entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc. Para prolongar la vida útil de la placa a gas, es indispensable que se limpie cuidadosamente, a fondo, y por favor tenga en cuenta lo siguiente: Los quemadores y los soportes de hierro fundido deben lavarse con agua tibia y jabón o un producto antigrasa, No utilice alcohol ni productos abrasivos. Asegúrese de eliminar los restos adheridos de grasa, para evitar que estos se quemen. Una vez limpios, utilice un trapo para secarlos, asegurándose que están totalmente secos antes de colocarlos.7 Preste especial atención a los distribuidores del gas de aluminio, los cuales deben lavarse con agua caliente y jabón o un producto antigrasa, asegurándose que las ranuras para la circulación del gas estén totalmente limpias y que no hay grasa o impurezas que obstruyan las mismas. No utilice alcohol ni productos abrasivos. Una vez limpios, utilice un trapo para secarlos, asegurándose que están totalmente secos antes de colocarlos. Para la superficie de acero inoxidable utilice agua caliente y jabón o un producto antigrasa. No utilice estropajos que puedan rayar la superficie, tampoco deberá utilizar productos abrasivos cómo los espráis quitamanchas para los hornos. Después de cada uso deberá limpiar la placa, de este modo evitará que los restos adheridos se quemen. Los pivotes para el encendido eléctrico 5 y los sensores de seguridad 6, se han de limpiar cuidadosamente para no dañarlos, utilice un papel de cocina o un trapo ligeramente humedecido, después séquelos con mucho cuidado.

SOLUCIÓN DE PROBLEMAS

Si la cocina de gas no funciona adecuadamente u observa alguna anomalía, antes de llamar al Servicio Técnico Oficial o a un Instalador Autorizado, realice las siguientes comprobaciones básicas: En primer lugar, compruebe y verifique que no haya interrupciones en el suministro de gas y electricidad, en particular, si la llave de gas está abierta. El quemador no puede encenderse o la llama no es uniforme alrededor del quemador. Asegúrese de que: Los orificios de gas en el quemador no están obstruidos. Todas las partes móviles de los quemadores están fijadas correctamente. No hay corriente de aire fuerte alrededor de la placa de gas.

La llama no se mantiene encendida. Asegúrese de que: Mantiene presionado el botón cuando lo está girando hacia la posición ( ). Sigue presionando el botón durante el tiempo suficiente para que la llama caliente al sensor de seguridad (termopar). Los orificios de gas no están obstruidos en la zona correspondiente al sensor de seguridad (termopar).8 La llama se apaga al girar el botón hacia la posición mínimo ( ). Asegúrese de que: Los orificios de gas no están obstruidos. No hay corriente de aire fuerte alrededor de la placa de gas. El nivel mínimo se ha ajustado correctamente (consulte la sección Ajuste de las válvulas). Los recipientes no son estables o no se asientan bien sobre los soportes. Asegúrese de que: El fondo de los recipientes de cocina son perfectamente planos. Los recipientes están centrados correctamente en el soporte. Los soportes están correctamente colocados y encajados sobre la placa de gas. Los botones del control de las zonas de cocción no giran suavemente Con el tiempo, las válvulas de control del gas se pueden ensuciar debido a la grasa y al polvo acumulado. En este caso habrá que acceder a las válvulas para limpiarlas y engrasarlas, este trabajo de limpieza y engrase lo ha de realizar únicamente un Tecnico autorizado o el Servicio Técnico Oficial. Nota: Si después de estas comprobaciones, observa anomalías o que la placa de gas no funciona adecuadamente, contacte con el Servicio de Asistencia Técnica Oficial o consulte a un Instalador Autorizado. INSTALACIÓN DE LA PLACA A GAS ¡Muy importante! La instalación de la placa de gas ha de realizarse únicamente por un instalador autorizado. MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de validez en caso de una instalación errónea o incorrecta. Las siguientes instrucciones están dirigidas al instalador autorizado, la instalación y mantenimiento han de ser realizadas siempre por personal cualificado y/o técnicos autorizados. Aviso: Desenchufe la placa de gas de la toma de corriente eléctrica antes de realizar cualquier trabajo de mantenimiento. Ventilación de la estancia Esta placa de gas debe ser instalada y usada en estancias con una ventilación permanente y adecuada a la normativa vigente. Los siguientes requisitos deben ser considerados:9 a) La estancia debe estar preparada con un sistema de ventilación que facilite la salida del humo y los gases de la combustión hacia el exterior. En casos específicos es posible tener que recurrir a campanas o extractores eléctricos para forzar la ventilación.

b) El orificio de entrada de aire para la ventilación debe ser lo suficientemente grande para permitir un flujo de aire de al menos 2 m³/h por kW de capacidad calorífica instalada. El conducto de entrada del aire exterior para la ventilación, ha de tener un mínimo de 100 cm² y no debe poder bloquearse u obstruirse fácilmente. Los equipos de gas sin dispositivos de seguridad, deben tener una ventilación el doble de volumen que un equipo con protección. Por ejemplo, un mínimo de 200 cm² (Fig.3), otra opción (menos aconsejable) sería utilizar una habitación adyacente con entrada de ventilación (Fig.4) en este caso la puerta ha de tener suficiente holgura en la parte inferior para permitir la ventilación aunque esta esté cerrada.

c) Si va a realizar un uso prolongado y continuo de la placa de gas, le recomendamos que aumente el sistema de ventilación de la estancia donde esté instalada la placa de gas.10 Ubicación de la placa de gas La placa de gas está diseñada para soportar altas temperaturas, por lo que puede instalarse encima del horno, (dejando una pequeña separación para facilitar la ventilación propia del horno). Para una correcta instalación y ventilación se deben respetar las distancias mínimas entre la placa de gas y los distintos muebles y/o electrodomésticos, siga las siguientes recomendaciones: a) La placa se puede instalar en cualquier estancia, siempre y cuando tenga la ventilación suficiente y no tenga exceso de humedad. b) Hay que dejar una separación lateral de al menos 150 mm entre la placa y el mueble o electrodoméstico más cercano c) La altura desde la placa de gas hasta los muebles ha de tener un mínimo de 400 mm de altura. d) La altura desde la placa de gas hasta la campana ha de tener un mínimo de 700 mm de altura. e) En la parte posterior de la placa de gas hay que dejar una separación entre la placa y la pared de al menos 60 mm, para facilitar la conexión y manipulación de la toma de gas de la placa. f) Junto con el embalaje de la placa de gas hay una plantilla de cartón para el corte de la encimera, esta plantilla tiene las dimensiones y la forma de la parte inferior de la placa de gas, utilícela para marcar sobre la encimera las líneas para el corte o calado de la misma. g) Antes de colocar la placa de gas, deberá pegar la junta de sellado (suministrada) en la parte inferior de la placa de gas. h) Los accesorios de fijación (ganchos y tornillos suministrados) sirven para fijar la placa de gas en una encimera que tenga desde 20 hasta 40 mm de grosor, en la siguiente ilustración se muestran las tres diferentes opciones.

Encimera de 20 mm de grosor Encimera de 30 mm de grosor Encimera de 40 mm de grosor Medidas mínimas recomendadas para la instalación de la placa a gas.11

i) En el caso de instalar un horno de encastrar debajo de la placa de gas, se

recomienda mejorar la ventilación alrededor del horno, para evitar un calentamiento excesivo, coloque una rejilla para la entrada de aire desde la parte inferior del horno y otra rejilla en la parte superior de la encimera (Fig. 5) o en la parte frontal-superior del horno (Fig. 6).

Conexión del suministro de gas mediante tubo rígido o flexible ¡Muy importante! La conexión de la toma de gas tanto para tubo rígido como flexible, lo ha de realizar un instalador autorizado. La placa de gas viene de origen con los inyectores para gas butano (G30), en el caso de usar gas natural (G20) se deben cambiar los inyectores (suministrados) aptos para el gas natural (NG). Asegúrese de que la presión del suministro de gas está comprendida dentro de los valores especificados en la tabla 3.

Conexión del suministro de gas mediante tubo rígido La toma de gas ha de tener una llave para poder cortar el suministro de gas hacia la placa, si precisa utilizar el adaptador de codo recuerde que ha de intercalar las juntas de estanqueidad. Finalizada la instalación compruebe que no existen fugas de gas. Conexión del suministro de gas mediante tubo flexible Utilice el adaptador de codo junto con el adaptador para el tubo flexible con las correspondientes juntas de estanqueidad. El tubo flexible ha de estar homologado y la longitud del mismo no puede exceder de 2 metros de longitud. Finalizada la instalación compruebe que no existen fugas de gas y que el tubo flexible no queda aplastado o deformado.12 Conexión eléctrica Conecte el enchufe a una toma de corriente de red de 220/240 V ~ 50 Hz y que esté dotada de toma de tierra. Coloque el cable de alimentación de tal forma que no toque ninguna superficie que pueda adquirir altas temperaturas (el chasis de un horno por ejemplo). CAMBIO DEL TIPO DE GAS EN LA PLACA La placa a gas viene de fábrica con los inyectores para GAS BUTANO (G30), si desea cambiarlo a GAS NATURAL (G20) deberá utilizar los inyectores suministrados en la bolsa de accesorios. Los inyectores están marcados con el diámetro del orificio de la salida para el gas, y es muy importante que preste mucha atención a la hora de colocarlos ya que si se confunde puede tener una llama muy grande en el quemador pequeño o una llama muy pequeña en el quemador grande. Instale los inyectores como se indica en la tabla siguiente:

Tamaño del quemador GAS NATURAL (G20) GAS BUTANO (G30) Marcado del inyector Marcado del inyector Auxiliar (pequeño)

0,52 Semi rápido (mediano)

Si la presión en el suministro de gas (de gas natural o gas butano) difiere de la especificada para la placa a gas, puede suceder que la llama sea irregular o que se apague, en tal caso habría que regular el ajuste de la válvula, para ello siga el proceso siguiente:

1. Encienda la zona de cocción que desea ajustar y espere aproximadamente

10 minutos para que el sensor de seguridad esté totalmente caliente.

2. Gire el botón en el sentido contrario a las agujas del reloj hacia la posición

( ) mínimo nivel de llama.

3. La llama no debe apagarse ni moverse hacia

el quemador, si se apaga o se mueve hacia el quemador será necesario reajustar la válvula.

4. Para acceder al tornillo de reajuste de la

válvula, extraiga el botón correspondiente a la zona de cocción que desea ajustar tirando del mismo hacia arriba.

5. Mediante un destornillador fino de punta plana

reajuste el tornillo situado en la parte superior izquierda de la válvula.

6. Repita los pasos 1 al 5 con las otras zonas de

cocción. Características de los diferentes tipos de gas Categoría de la Applicación: I

B/P Tamaño del quemador Tipo de gas Presión mbar Diámetro del quemador Carga nominal Carga reducida g/h l/h

Tensión de alimentación 220-240 V ~ 50 Hz. Compatible con gas Natural y butano Categoría del gas II 2H3B/P Potencia calorífica gas natural (NG) Triple anillo (grande) 3,4 kW / 323 l/h Semi rápido (mediano) 1,8 kW / 171 l/h Auxililar (pequeño) 1 kW / 95 l/h Potencia calorífica gas butano (LPG) Triple anillo (grande) 3,4 kW / 247 g/h Semi rápido (mediano) 1,8 kW / 130,8 g/h Auxililar (pequeño) 1 kW / 72,6 g/h Presión nominal Gas natural: 20 mbar Gas butano: 30 mbar Diámetro de la base del recipiente Triple anillo (Grande) 24 ~ 26 cm Ø Semi rápido (Mediano) 16 ~ 20 cm Ø Auxiliar (Pequeño) 10 ~ 14 cm Ø Dimensiones 580 x 500 x 94 mm (l, a, alto) Dimensiones hueco encastrar 560 x 480 mm (l, a) Especificaciones técnicas sujetas a cambio sin previo aviso. Este producto cumple con las Directivas Europeas: - 73/23/EEC de 19/02/73 (baja tensión) y posterior modificación. - 89/336/EEC de 03/05/89 (Compatibilidad Electromagnética) y posterior modificación. - 90/396/EEC de 29/06/90 (Gas) y posterior modificación. - 93/68/EEC de 22/07/93 y posterior modificación. “MX, MX ONDA” y su logotipos son marcas registradas de MX ONDA, S.A. MX ONDA, S.A. Isla de Java, 37 28034 – MADRID Teléfono de información y Servicio Técnico: 902 551 501 E-MAIL: [e-mail] http://www.mxonda.esUSER AND INSTALLATION MANUAL
