MCO4106T1207 - Lavadora CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora frontal
Marca	Candy
Modelo	MCO4106T1207
Capacidad de lavado	6 kg
Velocidad de centrifugado	1200 rpm
Clase energética	D
Nivel sonoro (lavado/centrifugado)	56 dB / 78 dB
Dimensiones (An x Al x Pr)	60 cm x 85 cm x 56 cm
Peso neto	67 kg
Alimentación	220-240 V, 10 A, 50 Hz
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Lana, Aclarado, Centrifugado
Opciones	Inicio diferido, Prelavado, Parada con agua en el tambor
Pantalla	LED, tiempo restante
Mantenimiento y limpieza	Limpieza regular del filtro, cajetín de detergente y junta de la puerta
Panel de control	Botones giratorios y controles táctiles
Piezas de repuesto disponibles	Puerta, bisagra, seguro de puerta, junta de puerta, cajetín de detergente
Reparabilidad	Instrucciones de desmontaje proporcionadas para piezas principales
Seguridad	Bloqueo de seguridad infantil, protección contra desbordamiento
Longitud del cable de alimentación	1,5 m

Preguntas frecuentes - MCO4106T1207 CANDY

¿Cómo instalar correctamente la lavadora?

Coloque el aparato sobre una superficie plana y firme. Retire los tornillos de transporte (4 en la parte trasera) y los espaciadores. Conecte la manguera de entrada de agua al grifo y la manguera de desagüe al desagüe. Enchufe el cable de alimentación a una toma de corriente con conexión a tierra.

¿Cómo limpiar el filtro de desagüe?

Abra la trampilla en la parte inferior derecha, coloque un recipiente debajo del filtro, desenroscarlo con cuidado, retire la suciedad y luego vuelva a enroscar bien. Realice esta operación cada 2-3 meses.

¿Qué hacer si la lavadora no enciende?

Compruebe que el aparato está enchufado y que la toma funciona. Asegúrese de que la puerta está bien cerrada. Si el problema persiste, revise el disyuntor.

¿Cómo limpiar el cajetín de detergente?

Tire firmemente del cajetín hacia afuera, desenganche el frontal, lave todas las piezas con agua tibia, cepille los depósitos, seque y vuelva a montar.

¿Qué significa el código de error E20?

El código E20 indica un problema de desagüe. Verifique el filtro, la manguera de desagüe (pellizcada u obstruida) y la bomba de desagüe.

¿Cómo cambiar la junta de la puerta?

Desenganche el collarín exterior con un destornillador plano, retire la junta usada, coloque la nueva alineando las muescas, fije las abrazaderas. Consulte el manual para más detalles.

¿Cuál es la capacidad máxima de lavado?

La capacidad es de 6 kg para los programas estándar. No exceda esta carga para garantizar un lavado eficaz y evitar daños.

¿Cómo usar el inicio diferido?

Seleccione el programa deseado, presione la tecla Inicio diferido, elija el número de horas (1 a 24) con el botón giratorio, luego presione Inicio.

¿Por qué hay agua en el suelo debajo de la máquina?

Verifique las conexiones de las mangueras, la junta de la puerta y el cajetín del detergente. Asegúrese también de que el filtro esté bien apretado. Si la fuga persiste, contacte a un técnico.

¿Cómo mantener las bisagras y seguros de la puerta?

Limpie regularmente las bisagras con un paño húmedo. Si el seguro está defectuoso, siga las instrucciones del manual para desmontarlo y reemplazarlo usando una llave Torx.

MANUAL DE USUARIO MCO4106T1207 CANDY

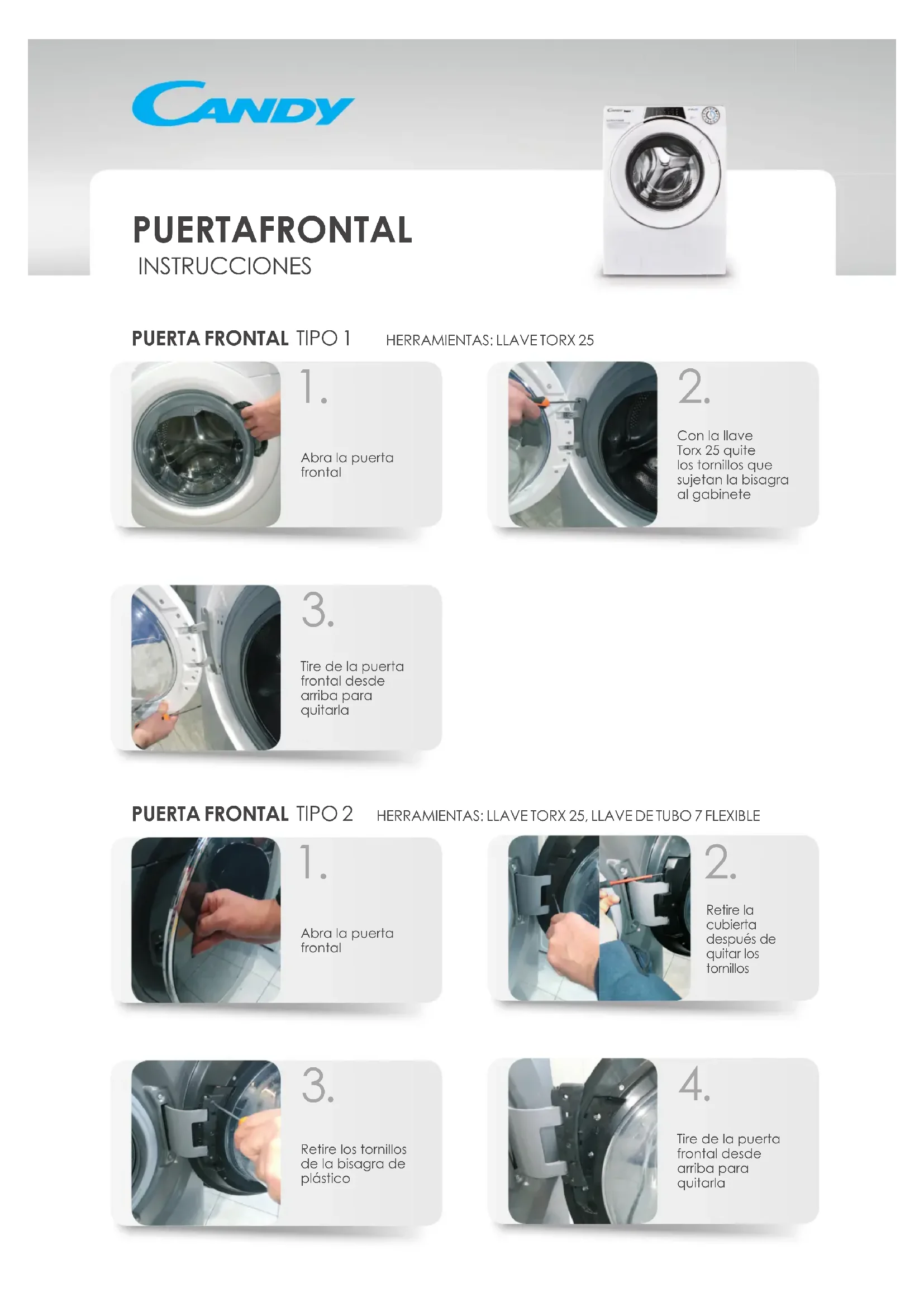

PUERTA FRONTAL TIPO 1

HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave

Torx 25 quite

los tornillos que

sujetan la bisagra

al gabinete

3.

Tire de la puerta frontal desde
arriba para
quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS:LLAVETORX25,LLAVE DETUBO7FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde
arriba para
quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave de tubo 25 quite los tornillos que sujefan la bisagra al gabinete

3.

Tire de la puerta frontal desde amiba para quitarla

4.

Retire todos los tornillos de la puerta frontal

5.

Separe el
bastidor
principal
del bastidor
secundario

6.

Vuelca a colocar la
bisagra y tengacuidado de
no perdor loscojinetes

BISAGRA TIPO 2 HERRAMIENTAS:LLAVETORX 25,LLAVE DETUBO7FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde arriba para quitarla

5.

Retiree el pasador

6.

Retire el sujetador de la puerta

7.

Després de
quejar la correa,
desprésda la
cubierta del
empaque a fi n
de permitur el
acceso al interior
del producto

8.

Retire los
tornillos
externos de la
bisagra

9.

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA

INSTRUCCIONES

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retirela abrazadora externa

3.

Després de quitar
la abrazadora,
desprésda la
cubierta del
empaque a fin de
permírir el acceso
al inferior del
producto

4.

Con la llave Torx
refire los tornillos
de sujeccion
del seguro
de la puerta
y presione el
broche.

5.

Retire el seguro de la puerta

6.

Desconecte el cableado, en caso de conexiones "faston", preste atencion y no invierta el cableado

SEGURO DELA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora externa

3.

Després de quitar
la abrazadora,
desprénde la
cubierta del
empaque a fin de
permírir el acceso
al interior del
produco

4.

Con la llave Torx refire los tornillos de sujeccion del seguro de la puerta

5.

Desarme la encimera y los adornos

6.

Desarme el dispensador y el bisel

7.

Retire el seguro de la puerta

8.

Retire la proteccion contra el agua

9.

Vuela a colocar el seguro de la puerta prestando atencion a la conexion mecanica de la aperture de emergencia y las conexiones electricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DELA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

1.

Abra la puerta frontal

2.

Use el destornillador
plano como
palanca y retire la
abrazadora externa

3.

Despues de qutar la abrazadora, despendra la cubierta del empaque a fi n de permitir el acceso al interior del producto

4.

Con el destornillador
plano quite la
abrazadora en el tubo

5.

Retiree el empaque

6.

Cologne empaque nuevo prestando atencion a las muescas de posicionamento

7.

Inserte la abrazadora de alambre en el lado del tubo

8.

Apriete la abrazadora hasta que quede al ras en el tubo usingo las herramrientas

9.

Coloque el
empreaque en el
gabinete.
Sujete la
abrazadora
externalyapriétela (de ser nécessario
conla pinza)

CAJON DEL DETERGENTE

INSTRUCCIONES

CAJON DEL DETERGENTE

1.

Abra el cajon del detergente

2.

Con las dos manos tire fi rmente del cajon

3.

Desenganche la cubierta del cajon del detergentete teniendo cuidado de no romper los ganchos

HUBLOT

INSTRUCTIONS

HUBLOT TYPE1

OUTILS: CLETORX N°25

1.

Ouvrir le hublot

2.
