Tipo de producto	Autorradio CD/MP3/USB/Bluetooth con reproductor de CD
Marca	Pioneer
Modelo	DEH-S4200BT
Dimensiones del chasis (DIN)	178 mm × 50 mm × 165 mm
Dimensiones del panel frontal	188 mm × 58 mm × 17 mm
Peso	1 kg
Alimentación	14,4 V CC (10,8 V a 15,1 V admisible)
Consumo máximo	10,0 A
Potencia de salida máxima	50 W × 4 canales (4 Ω)
Reproductor de CD	CD de audio, CD-R/RW, MP3, WMA, AAC, WAV
Puerto USB	USB 2.0 de alta velocidad, 1,5 A, compatible con iPhone/Android
Entrada AUX	Conector estéreo de 3,5 mm
Bluetooth	Versión 4.0, perfiles HFP, A2DP, AVRCP, PBAP, SPP
Sintonizador FM	87,9 MHz a 107,9 MHz
Sintonizador AM	530 kHz a 1.710 kHz
Ecualizador	Gráfico de 13 bandas (50 Hz a 12,5 kHz), ajustable ±12 dB
Funciones de audio	Fader, balance, subwoofer, crossover, alineación temporal, D.BASS, Loudness
MIXTRAX	Mezcla sin interrupciones con efectos luminosos
Panel frontal	Desmontable para prevención de robos
Compatibilidad con iPhone	iPhone 5s a XR con conector Lightning
Formatos de audio USB	MP3, WMA, AAC, FLAC, WAV
Ajustes INICIAL	Selección de altavoz trasero/subwoofer, actualización del sistema, reinicio

Preguntas frecuentes - DEHS4200BT PIONEER

¿Cómo reiniciar el microprocesador del Pioneer DEH-S4200BT?

Retire el panel frontal, luego presione el botón RESET con un instrumento puntiagudo de más de 8 mm. El menú de configuración aparece en el próximo inicio.

¿Qué tipos de discos son compatibles?

CD de audio, CD-R/RW finalizados, con archivos MP3, WMA, AAC o WAV. Evite los discos de 8 cm, DualDisc o de forma irregular.

¿Cómo conectar un teléfono por Bluetooth?

Active el Bluetooth del teléfono, presione el botón de teléfono del autorradio, seleccione ADD DEVICE, elija el dispositivo en la lista y confirme el código de 6 dígitos.

¿Qué hacer si el sonido es intermitente?

Aleje los aparatos eléctricos (teléfono celular) que pueden causar interferencias. También verifique que la conexión Bluetooth sea estable.

¿Cómo cancelar la pantalla de demostración?

Presione el control M.C., gire para seleccionar SYSTEM, luego DEMO OFF, confirme con YES.

¿Por qué aparece el mensaje 'ERROR-23' para un CD?

El formato del CD no es compatible. Use un disco compatible (CD de audio o CD-R/RW con archivos MP3/WMA/AAC/WAV).

¿Cómo ajustar el ecualizador?

Presione el control M.C., vaya a AUDIO > EQ SETTING. Elija una curva predefinida o personalice las bandas de 50 Hz a 12,5 kHz.

La pantalla vuelve automáticamente a la visualización normal. ¿Es normal?

Sí, si no se realiza ninguna operación durante 30 segundos, la pantalla vuelve a la visualización normal para evitar distracciones.

¿Puedo usar un concentrador USB?

No, las conexiones a través de un concentrador USB no son compatibles. Conecte el dispositivo USB directamente al puerto del autorradio.

¿Cómo actualizar el software del DEH-S4200BT?

En el menú INITIAL, seleccione SYSTEM UPDATE y luego S/W UPDATE. Consulte el sitio web de Pioneer para obtener el software más reciente.

MANUAL DE USUARIO DEHS4200BT PIONEER

Importante (Número de serie)

El número de serie se encuentra en la parte inferior de esta unidad. Por su propia seguridad y comodidad, asegúrese de anotar este número en la tarjeta de garantía que se adjunta.

Table of Contents

Getting Started 3

Radio....7

Información adicional.... 34

Acerca de este manual:

- En las instrucciones siguientes, una memoria USB o un reproductor de audio USB se denominan "dispositivo USB".

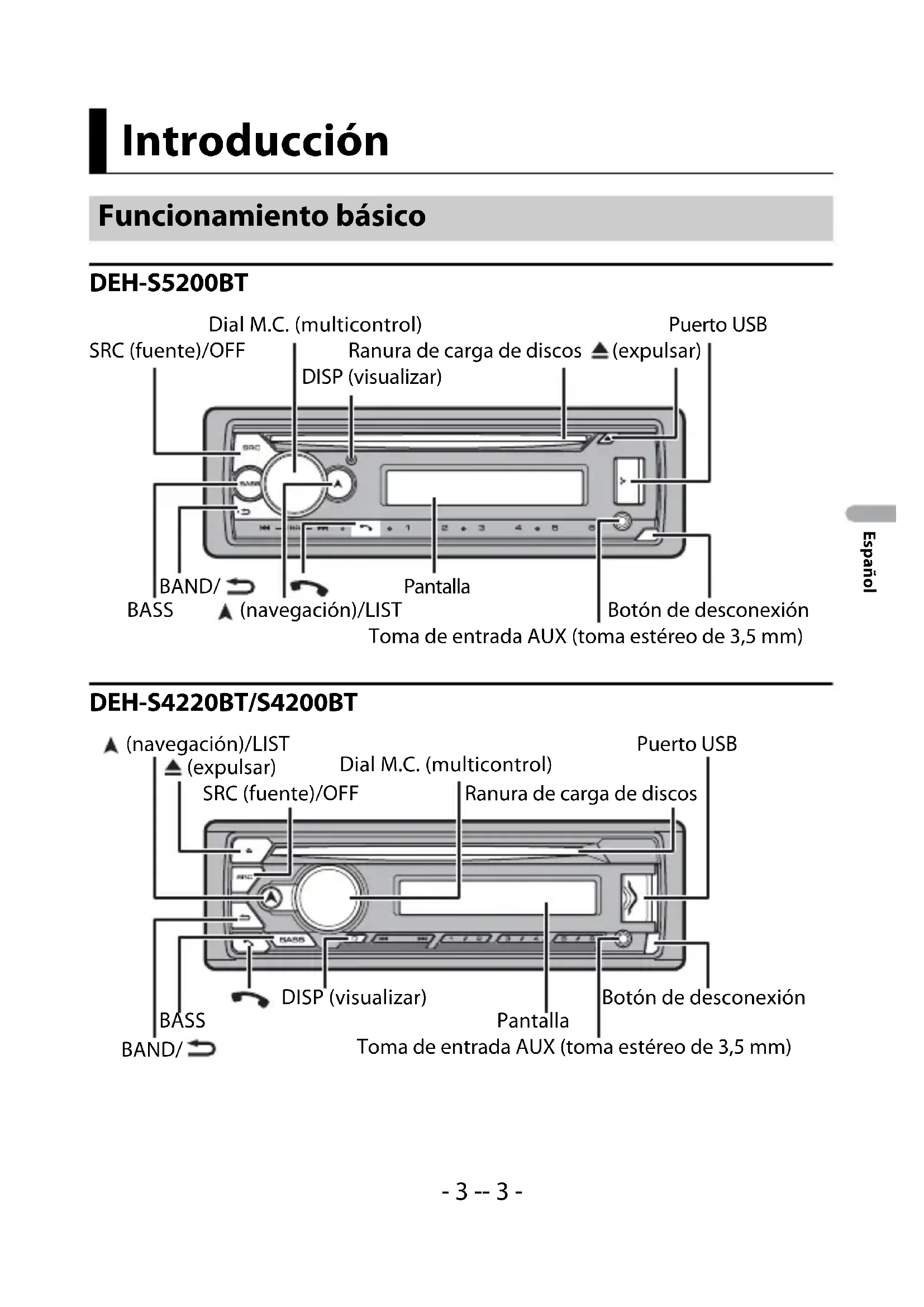

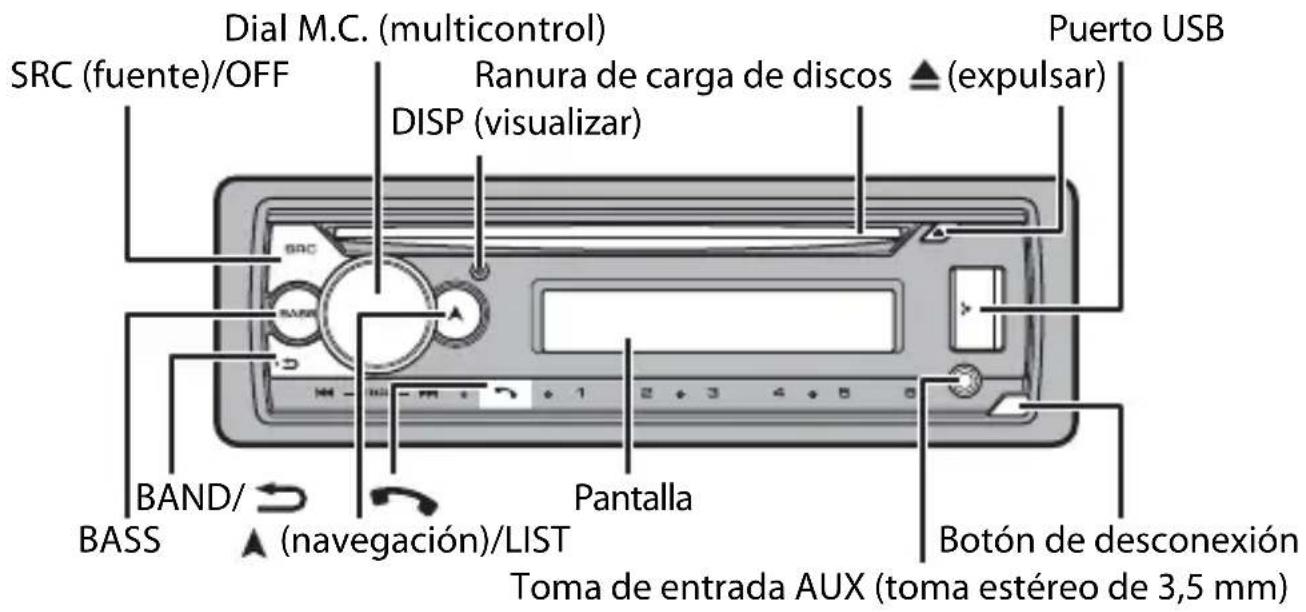

Funcionamiento básico

DEH-S5200BT

Dial M.C. (multicontrol) SRC (fuente)/OFF Ranura de carga de discos ▲ (expulsar) DISP (visualizar) BAND/ BASS ▲ (navegación)/LIST Pantalla Toma de entrada AUX (toma estéreo de 3,5 mm) Botón de desconexión Puerto USB

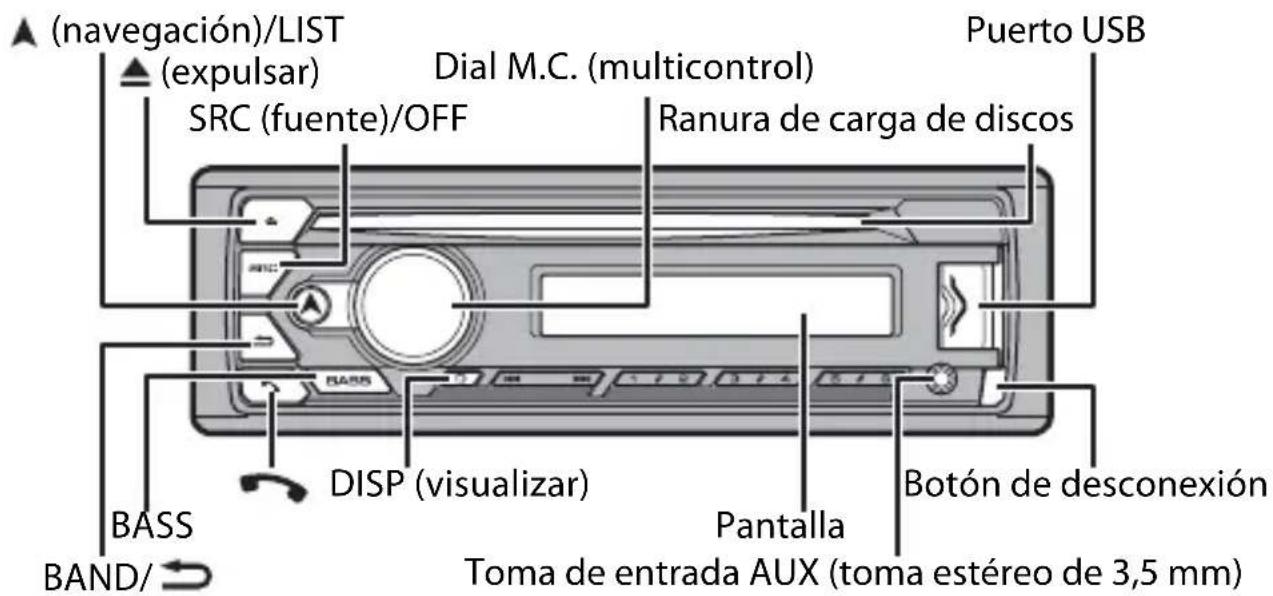

DEH-S4220BT/S4200BT

(navegación)/LIST (expulsar) SRC (fuente)/OFF Dial M.C. (multicontrol) Ranura de carga de discos BASS BAND/ DISP (visualizar) Pantalla Toma de entrada AUX (toma estéreo de 3,5 mm) Botón de desconexión Puerto USB

Control remoto opcional

El control remoto CD-R510 se vende por separado.

Operaciones frecuentes

Los botones disponibles varían según la unidad.

Objetivo Método
Encender la unidad*	Presione SRC/OFF para encender la unidad. Mantenga presionado SRC/OFF para apagar la unidad.
Ajustar el volumen Gire el dial M.C..
Seleccionar un origen Presione SRC/OFF varas veces.
Cambiar la información de visualización	Presione DISP varias veces.
Volver a la visualización/lista anterior Presione BAND/. ➔
Volver a la visualización normal desde el menú	Mantenga presionado BAND/. ➔.
Cambiar el brillo de la pantalla	Mantenga presionado BAND/. ➔.
Responder una llamada Presione cualquier botón.
Finalizar una llamada Presione .
Intensificar el nivel de graves Presione BASS.	Puede seleccionar el nivel de graves ([HI] o [LOW]) en [D.BASS] (página 27).

* Cuando el cable azul/blanco de la unidad está conectado al terminal de control del relé de la antena automática del vehículo, la antena del vehículo se extiende cuando se enciende el origen de la unidad. Para retraer la antena, apague el origen.

Indicación de visualización

Indicación Descripción
➤	Aparece cuando existe un nivel inferior del menú o la carpeta.
BASS	Aparece cuando la función BASS está activada.
➤➤	Aparece cuando está definida la reproducción aleatoria (excepto cuando seleccionó BT AUDIO como origen).
⇐	Aparece cuando está definida la repetición de reproducción (excepto cuando seleccionó BT AUDIO como origen).
∅	Aparece cuando se establece una conexión Bluetooth (página 12).
APP Aparece	cuando se establece una conexión Pioneer Smart Sync (página 20).

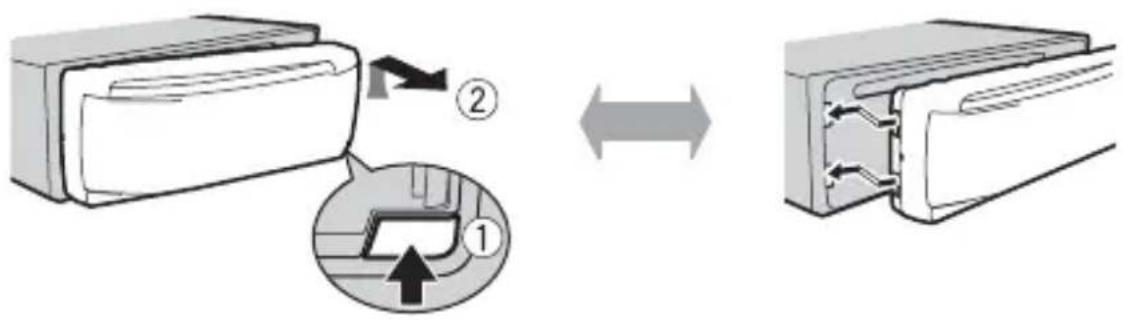

Extracción del panel frontal

Extraiga el panel frontal para evitar robos. Quite los cables y dispositivos conectados al panel frontal y apague la unidad antes de extraerlo.

Extracción Colocación

• Evite que el panel frontal sufra golpes excesivos.
• Mantenga el panel frontal alejado de la luz solar directa y las altas temperaturas.
• Almacene siempre el panel frontal desconectado en un estuche o bolso de protección.

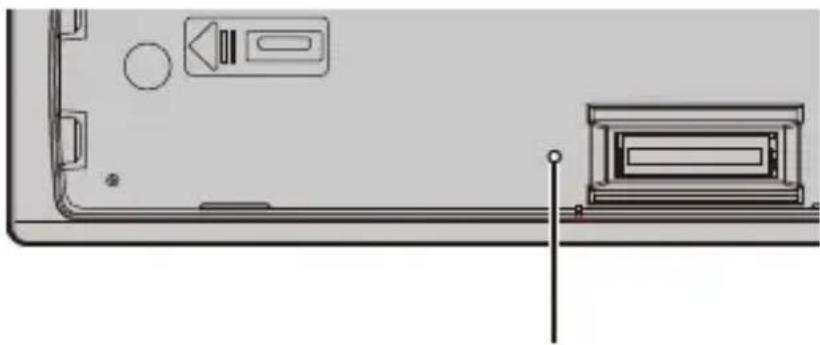

Restablecer el microprocesador

Se debe reiniciar el microprocesador en las siguientes situaciones:

• Antes de usar esta unidad por primera vez, tras al instalación
• Si la unidad no funciona correctamente
• Cuando aparecen mensajes incorrectos o extraños en la pantalla

1 Extraiga el panel frontal (página 5).

2 Presione el botón RESET con un instrumento puntiagudo de longitud superior a 8 mm.

Menú de configuración

Después de la instalación, gire la llave de encendido hasta la posición ON y aparecerá el menú de configuración en la pantalla.

1 Gire el dial M.C. para seleccionar las opciones y presione para confirmar. Para avanzar a la siguiente opción de menú, debe confirmar la selección.

Elemento del menú Descripción
LANGUAGE Seleccione [ENG](inglés), [ESP](español), [FRA] (francés de Canadá)	el idioma en el que aparecerá la información de texto de un archivo de audio comprimido.
CLOCK SET Ajuste el reloj.	1 Gire el dial M.C. para ajustar la hora y presione para confirmar.El indicador se mueve al ajuste de minutos automáticamente.2 Gire el dial M.C. para ajustar los minutos y presione para confirmar.

2 Aparece [QUIT :YES]. Para volver al primer elemento del menú de configuración, gire el dial M.C. para seleccionar [QUIT :NO] y presione para confirmar.

3 Presione el dial M.C. para confirmar los ajustes.

NOTA

Este ajuste se puede definir en cualquier momento desde los ajustes de SYSTEM (página 28).

Cancelación de la pantalla de demostración (DEMO OFF)

1 Presione el dial M.C. para mostrar el menú principal.
2 Gire el dial M.C. para seleccionar [SYSTEM] y presione para confirmar.
3 Gire el dial M.C. para seleccionar [DEMO OFF] y presione para confirmar.
4 Gire el dial M.C. para seleccionar [YES] y presione para confirmar.

Ajustes de INITIAL

1 Mantenga presionado SRC/OFF hasta que la unidad se apague.
2 Presione el dial M.C. para mostrar el menú principal.
3 Gire el dial M.C. para seleccionar [INITIAL] y presione para confirmar.
4 Gire el dial M.C. para seleccionar una opción y presione para confirmar.

NOTA

Las opciones varían según la unidad.

Elemento del menú Descripción
REAR-SP Seleccione esta [FUL]	opción cuando haya un altavoz de gama completa conectado a los cables de salida de los altavoces traseros.
[SW] Seleccione esta	opción cuando haya un subwoofer conectado directamente a los cables de salida de los altavoces traseros sin un amplificador auxiliar.
SP-P/O MODE Seleccione [REAR/SUB.W]	esta opción cuando haya un altavoz de gama completa conectado a los cables de salida de los altavoces traseros y haya un subwoofer conectado a la salida RCA.
[SUB.W/SUB.W] Seleccione esta opción cuando haya un subwoofer pasivo conectado directamente a los cables de salida de los altavoces traseros y haya un subwoofer conectado a la salida RCA.
[REAR/REAR] Seleccione esta opción cuando haya altavoces de gama completa conectados a los cables de salida de los altavoces traseros y la salida RCA. Si hay un altavoz de gama completa conectado a los cables de salida de los altavoces traseros y la salida RCA no se usa, puede seleccionar [REAR/SUB.W] o [REAR/ REAR].
SYSTEM UPDATE Seleccione [SYSTEM INFO] para confirmar la información más [SYSTEM INFO], [S/W UPDATE]	reciente del sistema en la unidad. Seleccione [S/W UPDATE] para actualizar la unidad con el software más reciente e inicializar los ajustes en la unidad. Para obtener la información más reciente sobre el software y la actualización, visite nuestro sitio web.
SYSTEM RESET Seleccione [YES], [NO]	[YES] para inicializar los ajustes de la unidad. La unidad se reiniciará automáticamente.

Radio

Las frecuencias de sintonización en esta unidad están asignadas para su uso en América del Norte. El uso en otras áreas puede acarrear problemas de recepción.

Recepción de estaciones predefinidas

1 Presione SRC/OFF para seleccionar [RADIO].
2 Presione BAND/ → para seleccionar la banda entre [FM1], [FM2], [FM3] o [AM].
3 Presione un botón de número (de 1/ ∧ a 6/ ⇌).

SUGERENCIA

Los botones / también se pueden usar para seleccionar una estación predefinida cuando [SEEK] está definido en [PCH] en los ajustes de FUNCTION (página 25).

Memoria de mejores estaciones (BSM)

Las seis estaciones con mejor recepción se almacenan en los botones de números (de 1/ ^a 6/ ).

1 Después de seleccionar la banda, presione el dial M.C. para mostrar el menú principal.
2 Gire el dial M.C. para seleccionar [FUNCTION] y presione para confirmar.
3 Gire el dial M.C. para seleccionar [BSM] y presione para confirmar.

Para buscar una estación manualmente

1 Después de seleccionar la banda, presione / para seleccionar una estación.

Mantenga presionado y suéltelo para buscar una estación disponible. La exploración se detiene cuando la unidad recibe una estación. Para cancelar la sintonización por búsqueda, presione

NOTA

[SEEK] se debe definir en [MAN] en los ajustes de FUNCTION (página 25).

Para almacenar estaciones manualmente

1 Mientras recibe la estación que desea almacenar, mantenga presionado uno de los botones de número (de 1/∧ a 6/↔) hasta que deje de parpadear.

CD/USB/iPhone®/AUX

(El origen iPhone no está disponible cuando [USB MTP] está establecido en [ON] en los ajustes de SYSTEM (página 30)).

Reproducción

Desconecte los auriculares del dispositivo antes de conectarlo a la unidad.

CD

1 Inserte un disco en la ranura de carga de discos con el lado de la etiqueta hacia arriba.

Para expulsar un disco, primero detenga la reproducción y luego presione ▲

Dispositivos USB (incluidos Android™)/iPhone

1 Abra la tapa del puerto USB.

2 Conecte el dispositivo USB/iPhone mediante un cable apropiado.

NOTA

Para cambiar automáticamente al origen USB cuando haya un dispositivo USB/iPhone conectado a la unidad, ajuste [USB AUTO] en [ON] en la configuración de SYSTEM (página 30).

PRECAUCIÓN

Use un cable USB (se vende por separado) para conectar el dispositivo USB, ya que si conecta un dispositivo directamente a la unidad, este quedará sobresaliendo, lo que podría ser peligroso.

Antes de quitar el dispositivo, detenga la reproducción.

Conexión AOA

Un dispositivo con el sistema operativo Android 4.1 o posterior instalado que también sea compatible con AOA (Android Open Accessory) 2.0 puede conectarse a la unidad mediante AOA usando el cable que se proporciona con el dispositivo.

NOTA

Si utiliza una conexión AOA, debe definir [APP CONTROL] en [WIRED] (página 29) y [USB MTP] en [OFF] (página 30) en los ajustes de SYSTEM.

Conexión MTP

Un dispositivo instalado con Android OS 4.0 o la mayoría de las versiones posteriores puede conectarse a la unidad a través de MTP mediante el cable que se suministra con el dispositivo. No obstante, según el dispositivo conectado, la versión de sistema operativo y el número de archivos en el dispositivo, es posible que no se puedan reproducir archivos de audio/canciones mediante MTP. Tenga en cuenta que la conexión MTP no es compatible con los formatos de archivo WAV y FLAC, y no se puede utilizar con la función MIXTRAX.

NOTA

Si utiliza una conexión MTP, debe definir [USB MTP] en [ON] en la configuración de SYSTEM (página 30).

AUX

1 Inserte la miniclavija estéreo en la toma de entrada AUX.
2 Presione SRC/OFF para seleccionar [AUX IN] como origen.

NOTA

Si [AUX] se define en [OFF] en los ajustes de SYSTEM, no puede seleccionar [AUX IN] como origen (página 29).

Operaciones

Puede realizar modificaciones en los ajustes de FUNCTION (página 24) (excepto el origen AUX IN/CD/USB).

Tenga en cuenta que las operaciones siguientes no funcionan para un dispositivo AUX. Para operar un dispositivo AUX, utilice el dispositivo mismo.

*1 Archivos de audio comprimido únicamente
*2 Cuando use la función de avance o retroceso mientras se reproduce un archivo VBR, el tiempo de reproducción podría no ser correcto.

Objetivo Método
Seleccione una carpeta*1	Presione 1/ ∧ o 2/ √ .
Seleccionar una pista/canción (capítulo) Presione o .	|◀◀ ▶▶▶|
Adelantar o atrasar*2 Mantenga presionado	o . |◀◀ ▶▶▶|
Busque un archivo en una lista (solo CD/USB)	1Mantenga presionado para mostrar la lista.2 Gire el dial M.C. para seleccionar el nombre o la categoría deseados del archivo (carpeta) y presione para confirmar.3 Gire el dial M.C. para seleccionar el archivo deseado y presione para confirmar.Se inicia la reproducción.
Ver una lista de los archivos en la carpeta/categoría seleccionada*1	Presione el dial M.C. cuando haya seleccionado una carpeta/categoría.
Reproducir una canción en la carpeta/categoría seleccionada*1	Mantenga presionado el dial M.C. cuando haya seleccionado una carpeta/categoría.
Repetición de reproducción Presione 6/.
Reproducción aleatoria Presione 5/.
Pausa/reanudación de reproducción	Presione 4/PAUSE.
Volver a la carpeta raíz (solo CD/USB)*1	Mantenga presionado 1/^.
Cambiar entre audio comprimido y CD-DA (solo CD)	Presione BAND/⊃.

Acerca de MIXTRAX (solo USB/iPhone)

La función MIXTRAX crea una mezcla ininterrumpida de su biblioteca de música, acompañada por efectos lumínicos. Para obtener información sobre los ajustes de MIXTRAX, consulte la página 32.

NOTAS

• iPhone necesita conectarse con Pioneer Smart Sync a través de una conexión USB para usar esta función (página 20).
• Según el archivo/canción, es posible que los efectos sonoros no estén disponibles.
• Apague la función MIXTRAX si los efectos lumínicos que genera interfieren con la conducción.

1 Presione 3/MIX para activar/desactivar MIXTRAX.

Conexión Bluetooth

Importante

Si hay conectados diez dispositivos Bluetooth o más (por ejemplo, un teléfono y un reproductor de audio independiente), es posible que no funcionen correctamente.

SUGERENCIA

En los pasos a continuación, la siguiente conexión a la unidad se realizará automáticamente si el dispositivo Bluetooth se conectó anteriormente.

1 Active la función Bluetooth del dispositivo.

Si selecciona una conexión Bluetooth desde el dispositivo, avance hasta el paso 4.

2Presione para mostrar el ajuste [ADD DEVICE].

La unidad comienza a buscar los dispositivos disponibles y los muestra en la lista de dispositivos.

• Para cancelar la búsqueda, presione el dial M.C..
• Si el dispositivo deseado no aparece en la lista, seleccione [RE-SEARCH].
• Si no hay ningún dispositivo disponible, aparece [NOT FOUND] en la pantalla.
• Si ya hay un dispositivo conectado, el menú del teléfono aparece al presionar.

3 Gire el dial M.C. para seleccionar un dispositivo de la lista de dispositivos y presione para confirmar.

Mantenga presionado el dial M.C. para cambiar la información del dispositivo mostrado entre la dirección del dispositivo Bluetooth y el nombre del dispositivo. Si realiza una conexión Bluetooth desde la unidad, avance hasta el paso 5.

4 Seleccione el nombre de la unidad en la pantalla del dispositivo.

5Asegúrese de que el mismo número de 6 dígitos aparezca en esta unidad y en el dispositivo, luego seleccione [YES] si los números de 6 dígitos que aparecen en esta unidad y en el dispositivo son los mismos.

Teléfono Bluetooth

En primer lugar, establezca una conexión Bluetooth con el teléfono Bluetooth (página 12). Se pueden conectar hasta dos teléfonos Bluetooth a la vez.

Importante

- Dejar la unidad en espera para conectarla al teléfono a través de Bluetooth mientras el motor no está en marcha puede agotar la batería del vehículo.

- Asegúrese de estacionar el vehículo en un lugar seguro y colocar el freno de mano antes de la operación.

Para realizar una llamada telefónica

1 Presione para mostrar el menú del teléfono.

Cuando se conectan dos teléfonos, primero aparece el nombre de un teléfono y, a continuación, el menú del teléfono. Para cambiar al otro teléfono, vuelva a presionar

2 Gire el dial M.C. para seleccionar [RECENTS] o [PHONE BOOK] y presione para confirmar.

Si selecciona [PHONE BOOK], avance al paso 4.

3 Gire el dial M.C. para seleccionar [MISSED], [DIALED] o [RECEIVED] y presione para confirmar.

4 Gire el dial M.C. para seleccionar un nombre o número telefónico y presione para confirmar.

Comienza la llamada telefónica.

Para responder una llamada entrante

1 Mantenga presionado cualquier botón cuando reciba una llamada.

SUGERENCIA

Cuando hay dos teléfonos conectados a la unidad mediante Bluetooth y hay una llamada entrante mientras usa un teléfono en otra llamada, aparece un mensaje en la pantalla. Para responder esa llamada entrante, debe finalizar la llamada existente.

Funcionamiento básico

Objetivo Funcionamiento
Finalizar una llamada Presione .
Rechazar una llamada entrante Mantenga presionado cuando reciba una llamada.
Cambiar entre el interlocutor actual y un interlocutor en espera	Presione el dial M.C..
Cancelar a un interlocutor en espera	Mantenga presionado .
Ajustar el volumen de la voz del interlocutor (cuando el modo privado está activado, esta función no está disponible)	Gire el dial M.C. durante la llamada.
Activar o desactivar el modo privado	Presione BAND/ durante la llamada.

Para predefinir números telefónicos

1 Seleccione un número telefónico de una libreta telefónica o del historial de llamadas.
2 Mantenga presionado uno de los botones de número (de 1/ ∧ a 6/ ⇌).

El contacto se almacena en el número predefinido seleccionado.

Para realizar una llamada mediante un número predefinido, presione uno de los botones de número (de 1/ ∧ a 6/ ⇌) y presione el dial M.C. mientras se muestra el menú del teléfono.

Reconocimiento de voz

Esta función solo estará disponible cuando haya conectado a la unidad un iPhone/dispositivo Android equipado con reconocimiento de voz mediante Bluetooth.

1 Mantenga presionado y hable al micrófono para dar los comandos de voz.

Para salir del modo de reconocimiento de voz, presione BAND/

NOTA

Para obtener información sobre las características del reconocimiento de voz, consulte el manual que se entrega con el dispositivo.

SUGERENCIA

Cuando se realiza una conexión Pioneer Smart Sync (página 20), también puede usar la función de reconocimiento de voz de Pioneer Smart Sync instalada en el iPhone/dispositivo Android al mantener presionado. Para obtener detalles sobre las funciones de reconocimiento de voz, consulte la sección de ayuda de la aplicación.

Menú del teléfono

1 Presione para mostrar el menú del teléfono.

* Si hay dos teléfonos conectados, esta función no se activa para las llamadas entrantes que se reciben mientras está usando los teléfonos para una llamada.

Elemento del menú Descripción
RECENTS Muestra el historial de llamadas perdidas. [MISSED]	Historial de llamadas perdidas.
[DIALED] Muestra el historial de llamadas realizadas.	Historial de llamadas realizadas.
[RECEIVED] Muestra el historial de llamadas recibidas.	Historial de llamadas recibidas.
PHONE BOOK Muestra los contactos en su teléfono.
PRESET 1-6 Recupera los números telefónicos predefinidos. También puede presionar uno de los botones de número (de 1/^ a 6/ ⇌) para recuperar los números telefónicos predefinidos.
A.ANSR* Seleccione [ON] [ON], [OFF]	para responder una llamada entrante automáticamente.
PB INVT Invierte el orden de los nombres en la libreta telefónica (vista de nombres).
DEVICELIST Muestra la lista de dispositivos Bluetooth emparejados. Aparece “*” en el nombre del dispositivo cuando se establece la conexión Bluetooth.Cuando no hay ningún dispositivo seleccionado en la lista, esta función no está disponible.
DEL DEVICE Elimine la información del dispositivo.[DELETE YES],[DELETE NO]
ADD DEVICE Registre un nuevo dispositivo.
DEV. INFO	Cambie la información del dispositivo en pantalla entre el nombre del dispositivo y la dirección del dispositivo Bluetooth.

Audio Bluetooth

Importante

• Según el reproductor de audio Bluetooth conectado a la unidad, las operaciones disponibles estarán limitadas a los siguientes dos niveles:
• A2DP (perfil de distribución de audio avanzada) solo puede reproducir canciones de su reproductor de audio.
• AVRCP (perfil de control remoto de audio/vídeo) puede realizar funciones como reproducción, pausa, selección de canción, etc.
• El sonido del reproductor de audio Bluetooth se silenciará cuando el teléfono esté en uso.
• Cuando el reproductor de audio Bluetooth está en uso, no puede conectar un teléfono Bluetooth automáticamente.
• Según el tipo de reproductor de audio Bluetooth que haya conectado a la unidad, el funcionamiento y la información que se muestre pueden variar según la disponibilidad y la funcionalidad.

1 Realice una conexión Bluetooth con el reproductor de audio Bluetooth.

2 Presione SRC/OFF para seleccionar [BT AUDIO] como origen.
3 Presione BAND/⇒ para comenzar la reproducción.

NOTA

Debe volver a conectar la conexión de Bluetooth cuando se cambia la fuente o se apaga la unidad.

SUGERENCIA

Cuando haya registrado entre dos y hasta cinco dispositivos en la unidad mediante Bluetooth, puede reproducir canciones en el dispositivo Bluetooth para cambiar de dispositivo. Al hacer esto, resulta sencilla la reproducción de una canción desde el dispositivo Bluetooth de cada pasajero. No obstante, dependiendo de las condiciones de uso, es posible que no haya disponibles varias conexiones y que los archivos de audio/canciones no puedan reproducirse correctamente.

Funcionamiento básico

Puede realizar varias modificaciones en los ajustes de FUNCTION (página 24).

Objetivo Funcionamiento
Adelantar o atrasar Mantenga presionado o	.
Seleccionar una pista Presione o .	|◀◀ ▶▶▶|
Repetición de reproducción* Presione 6/	.
Reproducción aleatoria* Presione 5/ .	××
Pausa/reanudar reproducción	Presione 4/PAUSE.
Buscar un archivo en una lista	1 Mantenga presionado ▲ para mostrar una lista.2 Gire el dial M.C. para seleccionar el nombre de carpeta deseado y presione para confirmar.3 Gire el dial M.C. para seleccionar el archivo deseado y presione para confirmar.Comienza la reproducción.

* Según el dispositivo conectado, es posible que estas operaciones no estén disponibles.

Pandora®

(No está disponible cuando [USB MTP] está establecido en [ON] en los ajustes de SYSTEM (página 30)).

Pandora music es un servicio de música que no está afiliado a Pioneer. Puede obtener más información en http://www.pandora.com.

La aplicación móvil Pandora está disponible para teléfonos iPhone y Android. Visite www.pandora.com/everywhere/mobile para obtener la información más reciente sobre compatibilidad.

Escuchar Pandora

Actualice el firmware de la aplicación Pandora a la versión más reciente antes de usarla.

1 Conecte la unidad al dispositivo móvil.

• iPhone mediante USB (página 9)
• Dispositivo iPhone/Android mediante Bluetooth (página 12)

2 Presione SRC/OFF para seleccionar [PANDORA].
3 Mantenga presionado 1/ ^ para mostrar [APP CONTROL].
4 Gire el dial M.C. para seleccionar una de las opciones siguientes.

- Seleccione [WIRED] para la conexión USB.

- Seleccione [BLUETOOTH] para la conexión Bluetooth.

5 Presione SRC/OFF para seleccionar [PANDORA].
6 Inicie la aplicación Pandora en el dispositivo móvil y comience la reproducción.

NOTA

Al conectar un dispositivo móvil distinto a un iPhone/dispositivo Android, es posible que no funcione correctamente según su dispositivo móvil.

Funcionamiento básico

Puede realizar varias modificaciones en los ajustes de FUNCTION (página 24).

Objetivo Método
Saltar una pista Presione .	▶▶▶
Cambiar entre Aleatorio y la estación	Mantenga presionado ▲ y gire el dial M.C. para seleccionar Aleatorio o la estación deseada.
Cambiar el orden Mantenga presionado y seleccione una de las opciones siguientes.[ABC]: Ordena alfabéticamente los elementos de la lista.[DATE]: Ordena los elementos de la lista según su fecha de creación.
Reproducir Cuando haya seleccionado Aleatorio o la estación, presione el dial M.C..
Eliminar una estación	1 Cuando haya seleccionado la estación, mantenga presionado el dial M.C..Aparece [DELETE YES].2Presione el dial M.C..Para cancelar, presione BAND/⇨ en el paso 1.
Pausa/reanudación de reproducción Presione 4/PAUSE.
Pulgar arriba Presione 1/ .	^
Pulgar abajo Presione 2/ .	∨
Crear una nueva estación según la pista que está reproduciendo actualmente	Mantenga presionado 5/XX.
Crear una nueva estación según el artista que está reproduciendo actualmente	Mantenga presionado 6/⇌.
Almacena la información de la pista que se esté reproduciendo actualmente en su cuenta de Pandora.	1 Mantenga presionado 3/MIX.Aparece [BOOKMARK].2Presione el dial M.C..

NOTA

Es posible que no pueda operar algunas funciones de Pandora en esta unidad.

Spotify®

(No está disponible cuando [USB MTP] está establecido en [ON] en los ajustes de SYSTEM (página 30)).

Spotify es un servicio de distribución de música no afiliado a Pioneer. Puede obtener más información en http://www.spotify.com.

La aplicación Spotify está disponible para teléfonos compatibles, ingrese a https://support.spotify.com/ para consultar la información más reciente de compatibilidad. Para disfrutar de Spotify mientras conduce, descargue primero la aplicación Spotify a su dispositivo iPhone o Android. Puede descargarla en iTunes® App Store® o Google Play™. Seleccione una cuenta gratuita o una cuenta Premium paga desde la aplicación o spotify.com. Una cuenta Premium le proporciona más funciones, como escuchar sin conexión.

Importante

• Este producto incorpora software Spotify sujeto a licencias de terceros que puede encontrar aquí: www.spotify.com/connect/third-party-licenses.
• Para obtener información sobre los países y regiones donde se puede usar Spotify, ingrese a https://spotify.com/us/select-your-country/.

Escuchar Spotify

Actualice el firmware de la aplicación Spotify a la versión más reciente antes de usarla.

1 Conecte la unidad al dispositivo móvil.

• iPhone mediante USB (página 9)
• Dispositivo iPhone/Android mediante Bluetooth (página 12)

2 Presione SRC/OFF para seleccionar [SPOTIFY].
3 Mantenga presionado 1/ ^ para mostrar [APP CONTROL].
4 Gire el dial M.C. para seleccionar una de las opciones siguientes.

- Seleccione [WIRED] para la conexión USB.

- Seleccione [BLUETOOTH] para la conexión Bluetooth.

5 Presione SRC/OFF para seleccionar [SPOTIFY].

6 Inicie la aplicación Spotify en el dispositivo móvil y comience la reproducción.

NOTA

Al conectar un dispositivo móvil distinto a un iPhone/dispositivo Android, es posible que no funcione correctamente según su dispositivo móvil.

Funcionamiento básico

Puede realizar varias modificaciones en los ajustes de FUNCTION (página 24).

NOTA

Las operaciones disponibles pueden variar según el tipo de contenido (pista/álbum/artista/lista de reproducción/radio) que quiera reproducir.

Objetivo Funcionamiento
Saltar una pista Presione o .	|◄◄ ►►|
Busque una pista en una lista	1 Mantenga presionado ▲ para mostrar la lista.2 Gire el dial M.C. para seleccionar la categoría deseada y presione para confirmar.3 Gire el dial M.C. para seleccionar el archivo deseado y presione para confirmar.Se inicia la reproducción.
Pausa/reanudar reproducción Presione 4/PAUSE.
Pulgar arriba (solo para radio) Presione 1/.	^
Pulgar abajo (solo para radio) Presione 2/.	√
Reproducción aleatoria (solo para pista/áalbum/artista/lista de reproducción)	Presione 5/ ✗.
Reproducción repetida (solo para pista/áalbum/artista/lista de reproducción)	Presione 6/ ⇌.
Inicia un canal de radio basado en la canción que se está reproduciendo.	1 Mantenga presionado 5/XX para iniciar una radio.2Presione el dial M.C..• Es posible que esta función no esté disponible, según la canción seleccionada.

NOTA

Es posible que no pueda operar algunas funciones de Spotify en esta unidad.

Uso de Pioneer Smart Sync/APP

Pioneer Smart Sync es la aplicación que le ofrece de manera inteligente mapas, mensajes y música, todo en el vehículo.

Puede operar la unidad desde la Pioneer Smart Sync instalada en un dispositivo iPhone/Android. En algunas ocasiones, puede controlar los aspectos de la aplicación, como la selección de origen, la pausa, etc. usando la unidad.

Para obtener más detalles sobre las funciones disponibles de la aplicación, consulte la ayuda de la aplicación.

NOTA

El origen APP no está disponible si no se ha realizado la conexión de Pioneer Smart Sync, o bien [USB MTP] está establecido en [ON] en los ajustes de SYSTEM (página 30).

ADVERTENCIA

No intente operar la aplicación mientras conduce. Asegúrese de orillarse y estacionar el vehículo en un lugar seguro antes de intentar usar los controles de la aplicación.

Para usuarios de iPhone

Esta función es compatible con iOS 10.3 o posterior.

Puede descargar la Pioneer Smart Sync en iTunes App Store.

Para usuarios de dispositivos Android

Para conexiones Bluetooth, esta función es compatible con dispositivos que tengan instalado el sistema operativo Android 5.0 o posterior.

Para conexiones USB, esta función es compatible con un teléfono que funcione con Android 5.0 o posterior hasta 7.1.2, y también admite AOA (Android Open Accessory) 2.0. Sin embargo, la compatibilidad depende del teléfono. Puede descargar la Pioneer Smart Sync en Google Play.

GET IT ON Google Play

NOTA

Algunos dispositivos Android conectados a través de AOA 2.0 podrían no funcionar correctamente o emitir sonidos debido a su propio diseño de software, sin importar la versión del sistema operativo.

¿Qué tipo de función tiene la aplicación?

Promover el uso de la unidad

La interfaz de la unidad puede evolucionar usando el dispositivo iPhone/Android.

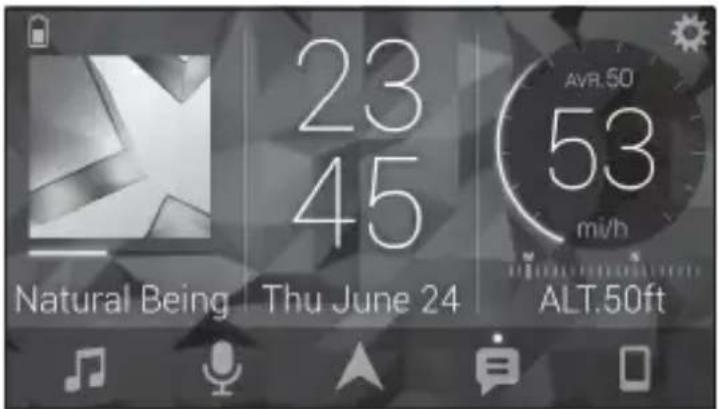

Imagen (ejemplo):

– Seleccionar un origen de la unidad
- Escuchar música en el dispositivo iPhone/Android
- Controlar el campo de sonido de manera intuitiva
- Ajustar el color de iluminación (solo para DEH-S5200BT)
- Controlar el dispositivo Bluetooth conectado

Ampliar las funciones de la unidad usando la aplicación

Las siguientes funciones, que no están disponibles en la unidad por sí sola, están disponibles con una conexión Pioneer Smart Sync.

Elemento del menú (ejemplo) Descripción
Usar una aplicación de navegación Puede especificar e iniciar la aplicación de navegación instalada en el dispositivo.
Lectura de mensajes Puede leer mensajes recibidos de las aplicaciones instaladas en el dispositivo.
Ajuste del EQ de 31 bandas Puede seleccionar una banda de ecualización del ecualizador gráfico de 31 bandas (13 bandas para no usar la conexión Pioneer Smart Sync).
Supersonido “Todoroki” Puede aumentar el nivel de bajos de forma más dinámica que cuando no usa la conexión Pioneer Smart Sync.
Fácil ajuste de sonido Puede seleccionar el tipo de vehículo para realizar cualquier tipo de ajuste de alineación de manera sencilla.
Ajuste del tema (solo para DEH-S5200BT) Puede definir el papel tapiz y el color del tema (pantalla/teclas/caracteres) de una sola vez.

NOTAS

• Algunas funciones pueden estar restringidas según las condiciones de conexión con la aplicación.
• La configuración de 31 bandas de EQ se convierte a 13 bandas cuando se usa una fuente de música de este producto.

SUGERENCIA

Se recomienda ingresar el término de búsqueda "Pioneer Smart Sync" en el campo de búsqueda para buscar la aplicación.

Pioneer Smart Sync

Realizar una conexión con Pioneer Smart Sync

1 Presione el dial M.C. para mostrar el menú principal.
2 Gire el dial M.C. para seleccionar [SYSTEM] y presione para confirmar.
3 Gire el dial M.C. para seleccionar [APP CONTROL] y luego presione para confirmar.
4 Gire el dial M.C. para seleccionar una de las opciones siguientes.

• Seleccione [WIRED] para la conexión USB.
• Seleccione [BLUETOOTH] para la conexión Bluetooth.

5 Gire el dial M.C. para seleccionar [AUTO APP CONN] y luego presione para confirmar.
6 Gire el dial M.C. para seleccionar [ON] y presione para confirmar.
7 Conecte la unidad al dispositivo móvil.

• Dispositivo iPhone/Android mediante USB (página 9)
• Dispositivo iPhone/Android mediante Bluetooth (página 12)

Pioneer Smart Sync en el dispositivo se inicia automáticamente.

NOTA

Sin importar si los ajustes de [AUTO APP CONN] están establecidos en [ON] o [OFF], también puede realizar lo siguiente para iniciar Pioneer Smart Sync.

• Para los dispositivos distintos de un dispositivo Android conectado por USB, presione SRC/OFF para seleccionar cualquier origen y mantenga presionado el dial M.C..
• Para iPhone, inicie Pioneer Smart Sync en el dispositivo móvil.

NOTAS

• Al conectar un dispositivo móvil distinto a un iPhone/dispositivo Android, es posible que no funcione correctamente según su dispositivo móvil.
• Si todavía no ha instalado Pioneer Smart Sync en su iPhone/dispositivo Android, aparecerá un mensaje que le pedirá que instale la aplicación en su iPhone/dispositivo Android (excepto el dispositivo Android conectado por Bluetooth). Seleccione [OFF] en [AUTO APP CONN] para quitar el mensaje (página 30).

Escuchar música en el dispositivo

1 Presione SRC/OFF para seleccionar [APP].

Ajustes de audio

También puede realizar varias modificaciones en los ajustes de AUDIO (página 26).

Ajustar el valor de frecuencia de corte y el valor de la pendiente

Puede ajustar el valor de frecuencia de corte y el valor de la pendiente de cada altavoz. Se pueden ajustar los siguientes altavoces.

[FRONT], [REAR], [SUBWOOFER]

NOTA

[SUBWOOFER] solo se puede seleccionar cuando se selecciona [ON] en [SUBWOOFER] (página 26).

1 Presione el dial M.C. para mostrar el menú principal.
2 Gire el dial M.C. para seleccionar [AUDIO] y presione para confirmar.
3 Gire el dial M.C. para seleccionar [CROSSOVER] y presione para confirmar.
4 Gire el dial M.C. para seleccionar la unidad de altavoz (filtro) que va a ajustar y presione para confirmar.
5 Gire el dial M.C. para seleccionar [HPF] o [LPF] según la unidad de altavoz (filtro) y presione para confirmar.
6 Gire el dial M.C. para seleccionar una frecuencia de corte adecuada para la unidad de altavoz (filtro) seleccionada en el paso 4 y presione para confirmar.
De [25HZ] a [250HZ]
7 Gire el dial M.C. para seleccionar una pendiente adecuada para la unidad de altavoz (filtro) seleccionada en el paso 4.

De [-6] a [-24] (si elige [FRONT] o [REAR])

De [-6] a [-36] (si selecciona [SUBWOOFER])

Ajustes

Puede ajustar distintos valores de configuración en el menú principal.

1 Presione el dial M.C. para mostrar el menú principal.

2 Gire el dial M.C. para seleccionar una de las categorías siguientes y presione para confirmar.

- Ajustes de FUNCTION (página 24)

- Ajustes de AUDIO (página 26)

- Ajustes de SYSTEM (página 28)

- Ajustes de ILLUMINATION (página 31)

- Ajustes de MIXTRAX (página 32)

3 Gire el dial M.C. para seleccionar las opciones y presione para confirmar.

Ajustes de FUNCTION

Los elementos del menú varían según el origen.

Elemento del menú Descripción
BSM RADIO	Almacena automáticamente las seis estaciones con mejor recepción en los botones de números (de 1/ ∧ a 6/ ⇌).
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]AM: [OFF], [LV1], [LV2]	Restringe la estación de sintonización según la intensidad de la señal.
SEEK RADIO[MAN], [PCH] Asigna los botones o para buscar estaciones una a una (sintonización manual) o selecciona una estación de los canales predefinidos.
SAVE SPOTIFY	Almacene la información sobre la canción que se está reproduciendo en la lista de música de Spotify.
UNSAVE SPOTIFY	Quite la información de la canción almacenada en [SAVE].
SEL DEVICE iPhone PANDORA BT AUDIO SPOTIFY	Conecte un dispositivo Bluetooth de la lista.
BOOKMARK PANDORA	Almacena la información de la pista que se esté reproduciendo actualmente en su cuenta de Pandora.
NEW STATION PANDORA[FROM TRACK], [FROM ARTIST] Crea una nueva estación según la pista o el artista que está reproduciendo actualmente.
PLAY BT AUDIO	Comienza la reproducción.
STOP BT AUDIO	Detiene la reproducción.

Ajustes de AUDIO

NOTA

[CHK APP SETTG.] puede aparecer cuando el ajuste se establece desde Pioneer Smart Sync.

Elemento del menú Descripción

EQ SETTING

[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [SET BY APP]*, [CUSTOM1], [CUSTOM2], [FLAT] * [SET BY APP] se visualiza cuando la curva del ecualizador predeterminada que no está disponible en la unidad ha sido ajustada desde Pioneer Smart Sync.

Selecciona una banda y un nivel de ecualización para una mayor personalización. Banda de ecualizador: de [50HZ] a [12.5kHz] Nivel de ecualizador: de [-6] a [+6]

Seleccione o personalice la curva del ecualizador.

- Cuando seleccione un ajuste, excepto [CUSTOM1], [CUSTOM2] y [SET BY APP], para personalizar la curva del ecualizador puede mantener presionado el dial M.C. y almacenar la curva de ecualizador personalizada en [CUSTOM1].

FADER\*1\*2

Ajusta el balance de los altavoces delanteros y traseros.

BALANCE

Ajusta el balance de los altavoces izquierdos y derechos.

SUBWOOFER

[ON], [OFF] Establecido en [ON] al usar un altavoz subwoofer.

SUBWOOFER\*3

[NOR], [REV] Selecciona la fase del subwoofer.

SPEAKER LEVEL

Tipos de altavoz: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Nivel de salida: de [-24] a [10]

Seleccione una unidad de altavoz (filtro) y ajuste el nivel de salida.

- Cada valor que haya ajustado cambia cuando cambia el ajuste [POSITION] (página 27).

Elemento del menú Descripción
CROSSOVER	Seleccione una unidad de altavoz (filtro) para ajustar la frecuencia de corte HPF o LPF y la pendiente de cada unidad de altavoz. Para obtener información sobre el ajuste [CROSSOVER], consulte página 23.
POSITION[OFF], [FRONT LEFT] (asiento delantero izquierdo), [FRONT RIGHT] (asiento delantero derecho), [FRONT] (asientos delanteros), [ALL]	Seleccione una posición de audición para ajustar automáticamente los niveles de salida de los altavoces y agregue un tiempo de demora que corresponda al número y a las ubicaciones de los asientos ocupados.
TIME ALGNMNT[INITIAL], [OFF], [CUSTOM]	Seleccione o personalice el ajuste de alineación de tiempo para que refleje la distancia entre la posición de quien escucha y cada altavoz. • Seleccione [INITIAL] para inicializar el valor del ajuste. • Seleccione [OFF] para restablecer todos los valores de los ajustes a 0. • El ajuste [CUSTOM] está disponible cuando [FRONT LEFT] o [FRONT RIGHT] está seleccionado en [POSITION] (página 27). • El ajuste [CUSTOM] no está disponible cuando [OFF] está seleccionado en [SUBWOOFER] (página 26).
Seleccione un tipo de altavoz y ajuste la distancia del altavoz para una mayor personalización en [CUSTOM].Tipos de altavoz: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]Distancia del altavoz(pulgadas): de [140] a [0]
SAVE SETTINGS[YES], [NO] Guarda para recuperar más tarde los siguientes ajustes de sonido en sus valores actuales: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMNT], [D.BASS], [SUBWOOFER].• El ajuste que puede guardarse difiere cuando se establece una conexión Pioneer Smart Sync.
LOAD SETTINGS	Carga los ajustes de sonido cuando ya haya realizado [SAVE SETTINGS].
D.BASS[OFF], [LOW], [HI] Intensifique el nivel de graves de forma dinámica para dar un efecto de subwoofer al sistema.

Elemento del menú Descripción

LOUDNESS[OFF], [LOW], [MID], [HI] Compensa deficiencias para lograr un sonido claro a volumen bajo.

SLA

De [+4] a [−4] Ajusta el nivel de volumen de cada origen, excepto FM.Cada una de las combinaciones siguientes se define en los mismos ajustes automáticamente.Al establecer una conexión USB, ajuste USB, iPhone, PANDORA, APP y SPOTIFY.Al establecer una conexión Bluetooth, ajuste BT AUDIO, iPhone, PANDORA, APP y SPOTIFY.

S.RTRV

[1] (eficaz para tasas de compresión bajas)	Mejora el audio comprimido y restaura el sonido óptimo.
[2] (eficaz para tasas de compresión altas)
[OFF]

*1 No está disponible cuando [SW] está seleccionado en [REAR-SP] en los ajustes de INITIAL (página 7).
*2 No está disponible cuando [SUB.W/SUB.W] está seleccionado en [SP-P/O MODE] en los ajustes de INITIAL (página 7).
*3 No está disponible cuando [REAR/REAR] está seleccionado en [SP-P/O MODE] en los ajustes de INITIAL (página 7).

Ajustes de SYSTEM

También puede acceder a estos menús cuando la unidad está apagada.

Elemento del menú Descripción
LANGUAGE

[ENG](inglés), [ESP](español), [FRA] (francés de Canadá)

Seleccione el idioma en el que aparecerá la información de texto de un archivo de audio comprimido.

CLOCK SET

[12H], [24H] Ajuste el reloj (página 6).Este ajuste no está disponible cuando se hace una conexión Pioneer Smart Sync.

SCROLL SET

[ONCE], [LOOP], [OFF] Seleccione la forma en la que desea desplazar el texto en la pantalla.

Elemento del menú Descripción
BEEP TONE[ON], [OFF] Se puede oír un sonido cuando se presiona cualquier botón. Seleccione [OFF] para desactivar esta función.
INFO DISPLAY[SOURCE/SPEANA], [CLOCK/SPEANA], [SRC/LIVE FX], [CLOCK/LIVE FX], [SOURCE], [SPEANA], [OFF]	Muestra el elemento en la pantalla de información secundaria.Cuando [SOURCE/SPEANA] o [CLOCK/SPEANA] está seleccionado, muestra la antena en lugar del analizador de espectro en la fuente de radio.
AUX[ON], [OFF] Se define en [ON] cuando se utiliza un dispositivo auxiliar conectado a la unidad.
BT AUDIO[ON], [OFF] Active/desactive la señal Bluetooth.
PANDORA[ON], [OFF] Se define en [ON] cuando se usa la función Pandora.
SPOTIFY[ON], [OFF] Se define en [ON] cuando se usa la función Spotify.
BT MEM CLEAR[YES], [NO] Borra los datos de dispositivos Bluetooth (lista de dispositivos, código PIN, historial de llamadas, libreta telefónica, números telefónicos predefinidos) almacenados en la unidad.[CLEARED] aparece cuando los datos se eliminan satisfactoriamente.
APP CONTROL[WIRED], [BLUETOOTH] Seleccione el método de conexión apropiado según su dispositivo.Para obtener información sobre las conexiones para cada dispositivo, consulte página 30.
USB MTP[ON], [OFF] Se ajusta en [ON] cuando se usa la conexión MTP.Los orígenes siguientes no están disponible cuando el ajuste está establecido en [ON].• APP, PANDORA, SPOTIFY, iPhone y USB (AOA)
AUTO APP CONN[ON], [OFF] Seleccione [ON] para iniciar automáticamentePioneer Smart Sync cuando haya un iPhone/dispositivo Android conectado a la unidad.
USB AUTO[ON], [OFF] Seleccione [ON] para cambiar automáticamenteal origen USB cuando haya un dispositivo USB/iPhone conectado a la unidad.Seleccione [OFF] cuando un dispositivo USB/iPhone esté conectado a la unidad solo para cargarlo.

Información sobre las conexiones para cada dispositivo

Los orígenes disponibles difieren según el valor de los ajustes.

Ajuste [APP CONTROL] de acuerdo con la tabla para el origen que desee usar.

Para obtener información sobre la conexión Pioneer Smart Sync, consulte página 20.

Cuando NO se realiza la conexión Pioneer Smart Sync

Valor de ajuste Dispositivo Orígenes disponibles
[WIRED] iPhone iPhone	one, PANDORA, SPOTIFY
	Android USB (AOA)
[BLUETOOTH] iPhone	iPhone, PANDORA, SPOTIFY
	Android PANDORA, SPOTIFY

Cuando se realiza la conexión Pioneer Smart Sync

Valor de ajuste Dispositivo Orígenes disponibles
[WIRED] iPhone APP	PANDORA, SPOTIFY
	Android APP
[BLUETOOTH] iPhone	APP, PANDORA, SPOTIFY
	Android APP, PANDORA, SPOTIFY

Ajustes de ILLUMINATION

Elemento del menú Descripción
COLOR (solo para DEH-S5200BT)
[KEY COLOR], [DISP COLOR], [BOTH COLOR]	Seleccione el color para las teclas o la pantalla de la unidad a partir de los 12 colores predefinidos, [SCAN] o [CUSTOM]*.• [SCAN]: Pasa automáticamente por una variedad de colores.• [CUSTOM]*:1 Mantenga presionado el dial M.C. hasta que aparezca la pantalla de ajuste del color.2Ajuste el color primario (R (rojo)/G (verde)/B (azul)) y el nivel de brillo (de [0] a [60]).No puede seleccionar un nivel por debajo de 10 para R (rojo), G (verde) y B (azul) a la vez.También puede personalizar los colores predefinidos. Seleccione uno de los colores predefinidos y mantenga presionado el dial M.C. hasta que aparezca la pantalla de ajuste del color.* El ajuste de CUSTOM solo está disponible para [KEY COLOR] y [DISP COLOR].
DIM SETTING
[SYNC ILLUMI]*, [SYNC CLOCK], [MANUAL]* Solo para DEH-S5200BT	Seleccione la forma en la que desea cambiar el brillo de la pantalla.
BRIGHTNESS (solo para DEH-S5200BT)
[KEY], [DISP] Seleccione el brillo para las teclas o la pantalla de la unidad entre [1] y [10].Los rangos de ajuste disponibles difieren según [DIM SETTING].
BRIGHTNESS (solo para DEH-S4220BT/S4200BT)
De [1] a [10] Cambia el brillo de la pantalla.Los rangos de ajuste disponibles difieren según [DIM SETTING].
PHONE COLOR (solo para DEH-S5200BT)
	Seleccione el color de las teclas para cuando recibe una llamada.
[FLASHING] Aplica el color definido por [KEY COLOR].• El efecto de iluminación difiere según la selección de [ON] o [OFF] en [ILLUMI FX].
De [FLASH FX1] a [FLASH FX6] Pasa automáticamente por una variedad de colores.
[OFF] El color de las teclas no cambia.
ILLUMI FX (solo para DEH-S5200BT)[ON], [OFF] El efecto lumínico se puede ver cuando:-hay una llamada entrante cuando [FLASHING] está seleccionado en [PHONE COLOR]-está haciendo una llamada telefónica-el mensaje recibido en el dispositivo se lee cuando se estableció una conexión Pioneer Smart Sync-se inserta/expulsa un CD-el panel frontal está colocado.El efecto lumínico se activará cuando se encienda/apague la corriente de ACC, independientemente de este ajuste.

Ajustes de MIXTRAX

Elemento del menú Descripción
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Seleccione la duración de la reproducción.
FLASH AREA (solo para DEH-S5200BT)
[KEY/DISPLAY], [KEY], [OFF] Seleccione el área del efecto lumínico.	Cuando [OFF] está seleccionado, la definición de color en los ajustes de ILLUMINATION (página 31) se usa como color de pantalla.
FLASH PATTERN (solo para DEH-S5200BT)
De [SOUND LEVEL 1] a [SOUND LEVEL 6]	Cambia el efecto lumínico según el nivel de sonido y de graves.El patrón intermitente cambia según el nivel de sonido.
De [LOW PASS 1] a [LOW PASS 6] El patrón intermitente cambia según el nivel de graves.
[RANDOM1] El patrón intermitente cambia al azar según el modo de nivel de sonido y el modo de paso bajo.
[RANDOM2] El patrón intermitente cambia al azar según el modo de nivel de sonido.
[RANDOM3] El patrón intermitente cambia al azar según el modo de paso bajo.
MIX PATTERN (solo para DEH-S4220BT/S4200BT)
[SOUND LEVEL] Cambia los efectos especiales MIXTRAX según el nivel de audio.El patrón de mezcla cambia según el nivel de sonido.
[LOW PASS] El patrón de mezcla cambia según el nivel de graves.
[RANDOM] El patrón de mezcla cambia al azar según el modo de nivel de sonido y el modo de paso bajo.
DISPLAY FX
[ON], [OFF] Active/desactive los efectos especiales MIXTRAX.
CUT IN FX
[ON], [OFF] Active/desactive los efectos sonoros MIXTRAXmientras cambia las pistas manualmente.

Información adicional

Solución de problemas

La pantalla vuelve automáticamente a la pantalla normal.

→No se ha efectuado ninguna operación en 30 segundos aproximadamente. -Realice una operación.

El rango de repetición de reproducción cambia inesperadamente.

→Según el rango de repetición de reproducción, el rango seleccionado puede cambiar cuando selecciona otra carpeta o pista, o cuando adelanta/ atrasa.
-Vuelva a seleccionar el rango de repetición de reproducción.

No se reproduce una subcarpeta.

→Las subcarpetas no se reproducen cuando [FLD] (repetición de carpeta) está seleccionado.
-Seleccione otro rango de repetición de reproducción.

El sonido es intermitente.

→Utiliza un dispositivo, como un teléfono celular, que puede causar interferencia audible.
-Aleje de la unidad los dispositivos eléctricos que puedan causar interferencia.

El sonido del origen de audio Bluetooth no se reproduce.

→Hay una llamada en curso en un teléfono celular conectado por Bluetooth.
-El sonido se reproducirá cuando finalice la llamada.
→Se está utilizando un teléfono celular conectado por Bluetooth.

-Deje de usar el teléfono celular.

→La conexión entre la unidad y el teléfono celular no se estableció correctamente después de una llamada hecha por un teléfono celular conectado por Bluetooth. –Vuelva a establecer la conexión Bluetooth entre la unidad y el teléfono celular.

Mensajes de error

Comunes

AMP ERROR

→Esta unidad no funciona o la conexión con los altavoces es incorrecta.
→El circuito de protección está activado.
-Compruebe la conexión de los altavoces.
-Gire la llave de encendido a la posición OFF y nuevamente a ON. Si el mensaje se mantiene, pida asistencia al concesionario o a un centro de servicio Pioneer autorizado.

NO XXXX (NO TITLE, por ejemplo)

→No hay información de texto incorporada.
-Cambie la pantalla o reproduzca otra pista/archivo.

Reproductor de CD

→El disco está sucio.
-Limpie el disco.
→El disco está rayado.
-Sustituya el disco.

→Hay un error eléctrico o mecánico.

-Gire la llave de encendido a la posición OFF y nuevamente a ON, y vuelva al reproductor de CD.

ERROR-15

→El disco que introdujo está vacío. –Sustituya el disco.

ERROR-23

→El formato del CD no es compatible. –Sustituya el disco.

FORMAT READ

→En ocasiones, hay una demora entre el comienzo de la reproducción y el momento en que empieza a oír el sonido. –Espere hasta que desaparezca el mensaje y oiga el sonido.

NO AUDIO

→El disco que introdujo no contiene archivos que se puedan reproducir. –Sustituya el disco.

SKIPPED

→El disco que introdujo contiene archivos con protección DRM. –Se omiten los archivos protegidos.

PROTECT

→Todos los archivos del disco que introdujo están protegidos por DRM. –Sustituya el disco.

Dispositivo USB/iPhone

FORMAT READ

→En ocasiones, hay una demora entre el comienzo de la reproducción y el momento en que empieza a oír el sonido. -Espere hasta que desaparezca el mensaje y oiga el sonido.

NO AUDIO

→No hay canciones.

-Transfiera los archivos de audio al dispositivo USB y conéctelo.

→El dispositivo USB conectado tiene activada la seguridad. –Siga las instrucciones del dispositivo USB para desactivar la seguridad.

SKIPPED

→El dispositivo USB conectado contiene archivos con protección DRM. –Se omiten los archivos protegidos.

PROTECT

→Todos los archivos del dispositivo USB conectado están protegidos por DRM. –Sustituya el dispositivo USB.

N/A USB

→Esta unidad no admite el dispositivo USB conectado. - Desconecte el dispositivo y sustitúyalo por un dispositivo USB compatible.

HUB ERROR

→El dispositivo USB conectado a través de concentradores USB no es compatible con esta unidad. –Conecte el dispositivo USB directamente a la unidad usando un cable USB.

CHECK USB

→El conector USB o el cable USB están en cortocircuito. -Compruebe que el conector USB o el cable USB no estén atrapados por algo o dañados. →El dispositivo USB conectado consume por encima de la corriente máxima permitida. -Desconecte el dispositivo USB y no lo use. Gire la llave de encendido a la posición OFF y nuevamente a ACC u ON. Conecte únicamente dispositivos USB aptos.

ERROR-19

→Error de comunicación.

-Realice una de las operaciones siguientes y vuelva al origen USB.

• Desconecte el dispositivo USB.
  • Cambie a otro origen.

→Error del iPhone.

-Desconecte el cable del iPhone. Una vez que aparezca el menú principal del iPhone, vuelva a conectar el iPhone y reinícielo.

ERROR-23

→El dispositivo USB no se formateó correctamente.

-Formatee el dispositivo USB con FAT12, FAT16 o FAT32.

ERROR-16

→La versión de firmware del iPhone es antigua.

-Actualice la versión del iPhone.

→Error del iPhone.

-Desconecte el cable del iPhone. Una vez que aparezca el menú principal del iPhone, vuelva a conectar el iPhone y reinícielo.

STOP

→No hay canciones en la lista actual.

-Seleccione una lista que contenga canciones.

NO BT DEVICE GO TO BT MENU TO REGISTER

→No se encontró ningún dispositivo Bluetooth.

-Conecte la unidad y el iPhone mediante Bluetooth (página 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Error de conexión Bluetooth con iPhone.

-Presione BAND/ p a r a establecer una conexión.

DISCONNECTED PRESS BAND KEY TO RETRY

→Se perdió la conexión Bluetooth.

-Presione BANDO p a r a establecer una conexión.

Dispositivo Bluetooth

ERROR-10

→Error de alimentación del módulo Bluetooth de la unidad.

-Gire la llave de encendido a la posición OFF y nuevamente a ACC u ON.

Pandora

ERROR-19

→Error de comunicación.

-Desconecte el cable del dispositivo. Una vez que aparezca el menú principal del dispositivo, vuelva a conectar el dispositivo y reinícielo.

NOT FOUND

→La aplicación Pandora aún no comenzó a ejecutarse.

-Inicie la aplicación Pandora.

RATING ERROR

→La función de calificación con pulgar está deshabilitada.

-Ejecute el mismo comando para otra pista.

CAN'T SKIP

→La operación de salto está deshabilitada.

-Ejecute el mismo comando para otra pista.

THUMB ERROR

→No se puede guardar la calificación.

-Vuelva a intentarlo más tarde.

BOOKMARK ERR

→No se puede guardar el Favorito. a -Vuelva a intentarlo más tarde.

INOPERABLE

→Se deshabilitó la operación para guardar el Favorito o agregar una estación.
-Ejecute el mismo comando para otra pista.

UNABLE TO ADD

→No se puede agregar la estación.
-Vuelva a intentarlo más tarde.

SKIP LIMIT

→Debido a restricciones de las licencias musicales, Pandora limita el número total de saltos por hora.

-Espere a que Pandora le permita volver a realizar saltos.

UPDATE APP

→La versión de la aplicación Pandora no es compatible.
–Conecte un dispositivo que tenga instalada una versión compatible de la aplicación Pandora.

LOG IN ERROR

→No inició sesión en su cuenta Pandora.
- Desconecte el cable del dispositivo e inicie sesión en su cuenta Pandora. Luego, vuelva a conectar el dispositivo.

ERROR

→Aparece un mensaje de error del dispositivo en la aplicación Pandora.
-Compruebe el dispositivo conectado.
→El sistema Pandora está en mantenimiento. -Vuelva a intentarlo más tarde.

NO STATIONS

→No se encontró ninguna estación.
-Cree una estación en la aplicación Pandora en su dispositivo conectado.

NO BT DEVICE GO TO BT MENU TO REGISTER

→No se encontró ningún dispositivo Bluetooth.
-Conecte la unidad y el dispositivo mediante Bluetooth (página 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Error de conexión Bluetooth.

-Presione BANDO p a r a establecer una conexión.

CHECK APP PRESS BAND KEY TO RETRY

→Error de conexión a la aplicación Pandora.

-Presione BAND/ p a r a establecer una conexión.

DISCONNECTED PRESS BAND KEY TO RETRY

→Se perdió la conexión Bluetooth.

-Presione BAND/ p a r a establecer una conexión.

STATION LIMIT

→No se puede agregar una nueva estación.
–Elimine una estación antigua para dejar un lugar libre para una nueva.

CANNOT DELETE

→No se puede eliminar la estación.
-Ejecute el mismo comando para otra estación.

BAD NETWORK

→El dispositivo conectado está fuera del área.
-Conecte el dispositivo a una red.

UNAVAILAVLE

→El dispositivo conectado está fuera del área.
-Conecte el dispositivo a una red.
→La operación está deshabilitada.
–Ejecute el mismo comando para otra estación.

CHECK APP

→Se produjo un error desconocido (incluido un error de comunicación).
-Siga las instrucciones que aparecen en pantalla.

APP

CONNECT APP

→No se establece la conexión de Pioneer Smart Sync.
-Realizar una conexión con Pioneer Smart Sync (página 20).

Spotify

NOT FOUND

→La aplicación Spotify aún no comenzó a ejecutarse.
-Inicie la aplicación Spotify.

NO BT DEVICE GO TO BT MENU TO REGISTER

→No se encontró ningún dispositivo Bluetooth.
-Conecte la unidad y el dispositivo mediante Bluetooth (página 12).

CONN. FAILED PRESS BAND KEY TO RETRY

→Error de conexión Bluetooth.
-Presione BAND/ p a r a establecer una conexión.

CHECK APP PRESS BAND KEY TO RETRY

→Error de conexión a la aplicación Spotify.
-Presione BAND/ p a r a establecer una conexión.

DISCONNECTED PRESS BAND KEY TO RETRY

→Se perdió la conexión Bluetooth.
-Presione BAND/ p a r a establecer una conexión.

CHECK APP

→Se produjo un error desconocido (incluido un error de comunicación).
-Siga las instrucciones que aparecen en pantalla.

Pautas de manipulación

Discos y reproductor

- Use solo discos que tengan alguno de los dos logotipos siguientes.

• Use discos de 12 cm.
• Use solo discos convencionales, totalmente circulares.
• Los tipos siguientes de discos no se pueden usar con esta unidad:
  -DualDiscs
• Discos de 8 cm. Si intenta usar estos discos con un adaptador, es posible que la unidad tenga un mal funcionamiento.
  –Discos con formas extrañas
  –Discos que no sean CD
  – Discos dañados, incluidos discos partidos, astillados o deformados
  -Discos CD-R/RW que no se finalizaron
• No escriba ni use productos químicos en la superficie de los discos.
• Para limpiar un CD, pase un paño suave sobre el disco desde el centro hacia el borde.
• La condensación puede perjudicara temporalmente el rendimiento del reproductor. Déjelo descansar durante una hora aproximadamente para que se ajuste a una temperatura más cálida. Además, seque los discos húmedos con un paño suave. v e r a
• Cuando use discos con etiquetas imprimibles, compruebe las instrucciones y advertencias de los discos. Según los

discos, es posible que no sea posible su introducción y expulsión. El uso de estos discos puede dañar el equipo.

• No pegue en los discos etiquetas disponibles en el mercado ni otros materiales.
• Los discos se pueden deformar, por lo que sería imposible su reproducción.
• Las etiquetas pueden despegarse durante la reproducción y evitar la expulsión de los discos, lo que dañaría el equipo.

Dispositivo de almacenamiento USB

• No se admiten las conexiones a través de concentradores USB.
• Asegure el dispositivo de almacenamiento USB con firmeza antes de conducir. No deje caer el dispositivo de almacenamiento USB al piso, donde pueda quedar atascado bajo el pedal del freno o el acelerador.

• Según el dispositivo de almacenamiento USB, pueden producirse los problemas siguientes.

• Las operaciones pueden variar.
  -Es posible que no se reconozca el dispositivo de almacenamiento.
  -Es posible que los archivos no se reproduzcan correctamente.

• Es posible que el dispositivo provoque interferencia audible cuando escuche la radio.

iPhone

• No deje el iPhone en lugares con altas temperaturas.
• Asegure el iPhone con firmeza cuando conduzca. No deje caer el iPhone al piso, donde pueda quedar atascado bajo el pedal del freno o el acelerador.
• La unidad no mostrará los textos incompatibles guardados en el iPhone.

Compatibilidad de audio comprimido

• Solo se pueden mostrar los primeros 32 caracteres del nombre de archivo (incluida la extensión del archivo) o el nombre de la carpeta.
• Es posible que la unidad no funcione correctamente según la aplicación usada para codificar los archivos WMA.
• Puede existir un leve retraso al comienzo de la reproducción de archivos de audio que contienen datos de imagen, o archivos de audio almacenados en un dispositivo USB con varias jerarquías de carpeta.

PRECAUCIÓN

• Pioneer no puede garantizar la compatibilidad con todos los dispositivos de almacenamiento masivo USB y no asume responsabilidad por ninguna pérdida de datos en los reproductores multimedia, teléfonos inteligentes ni demás dispositivos mientras se use este producto.
• No deje los discos ni un dispositivo de almacenamiento USB en un lugar sometido a altas temperaturas.

Archivos WMA

Extensión de archivos	wma
Velocidad de bits De 48	kbps a 320 kbps (CBR), de 48 kbps a 384 kbps (VBR)
Frecuencia de muestreo	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, transmisión de voz/DRM/transmisión con video	No compatible

Archivos MP3

Extensión de archivos .mp3
Velocidad de bits De 8	kbps a 320 kbps (CBR), VBR
Frecuencia de muestreo	De 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz para énfasis)
Versión de etiqueta ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la versión de etiqueta ID3 2.x tiene prioridad sobre la versión 1.x.)
Lista de reproducción M3u	No compatible
MP3i (MP3 interactivo), mp3 PRO	No compatible

Archivos WAV

- Los formatos de archivo WAV no se pueden conectar mediante MTP.

Extensión de archivos .wav
Bits de cuantificación 8 y	16 (LPCM)
Frecuencia de muestreo	De 16 kHz a 48 kHz (LPCM)

Archivos AAC

Formato compatible AAC codificado por iTunes
Extensión de archivos .m4a
Frecuencia de muestreo	De 11,025 kHz a 48 kHz
Velocidad de bits estéreo	De 16 kbps a 320 kbps, VBR
Apple Lossless No compatible
Archivo AAC comprado en iTunes Store (extensión de archivo .m4p)	No compatible

Archivos FLAC

- Los formatos de archivo FLAC no se pueden conectar mediante MTP.

- Es posible que los archivos FLAC no puedan reproducirse, según el codificador.

Extensión de archivos .flac, .fla
Frecuencia de muestreo	8/11,025/12/16/22,05/24/32/44,1/48/96 kHz
Velocidad de bits de cuantificación	8/16/24 bits
Modo de canal 1/2 canales

Disco

- Independientemente de la duración de la sección en blanco entre las canciones de la grabación original, los discos de audio comprimido se reproducen con una breve pausa entre las canciones.

Jerarquía de carpetas reproducible	Hasta ocho niveles (una jerarquía práctica tiene menos de dos niveles).
Carpetas reproducibles	Hasta 99
Archivos reproducibles	Hasta 999
Sistema de archivos ISO	9660 nivel 1 y 2, Romeo, Joliet
Reproducción multisesión	Compatible
Transferencia de datos de escritura en paquetes	No compatible

Dispositivo USB

- Puede haber un leve retraso al comenzar a reproducir archivos de audio en un dispositivo de almacenamiento USB con varias jerarquías de carpetas.

Jerarquía de carpetas reproducible	Hasta ocho niveles (una jerarquía práctica tiene menos de dos niveles).
Carpetas reproducibles	Hasta 1 500
Archivos reproducibles	Hasta 15 000
Reproducción de archivos protegidos por derechos de autor	No compatible
Dispositivo USB particionado	Solo se puede reproducir la primera partición.

Compatibilidad con iPhone

Esta unidad es compatible con los modelos de iPhone siguientes. Es posible que las versiones anteriores no sean compatibles.

Fabricado para

-iPhone XR

-iPhone XS Max

-iPhone XS

-iPhone X

-iPhone 8

-iPhone 8 Plus

-iPhone 7

-iPhone 7 Plus

-iPhone SE

-iPhone 6s

-iPhone 6s Plus

-iPhone 6

-iPhone 6 Plus

-iPhone 5s

• Las operaciones pueden variar según la generación y/o la versión de software del iPhone.
• Los usuarios de iPhone con el conector Lightning® deben usar el cable de Lightning a USB (se suministra con el iPhone).
• Consulte los manuales del iPhone para obtener información sobre la compatibilidad de archivos/formatos.
• Audiolibro, Podcast: compatible

PRECAUCIÓN

Pioneer no acepta responsabilidad por la pérdida de datos en el iPhone, incluso si los datos se pierden mientras se usa la unidad.

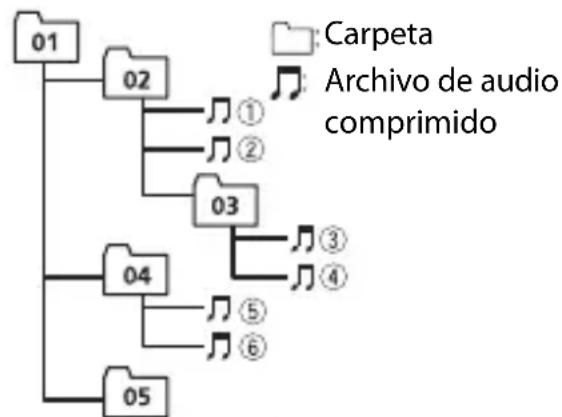

Secuencia de archivos de audio

El usuario no puede asignar los números de carpeta y especificar las secuencias de reproducción con esta unidad. La secuencia de los archivos de audio depende del dispositivo conectado. Tenga en cuenta que no se pueden reproducir los archivos ocultos en un dispositivo USB.

Ejemplo de una jerarquía

Level 1 Level 2 Level 3 Level 4
01 a 05: número de carpeta
① a : secuencia de reproducción

Copyright y marcas comerciales

Bluetooth

La marca literal y los logotipos Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc., y cualquier uso de dichas marcas por PIONEER CORPORATION se hace bajo licencia. Otras marcas y nombres comerciales son propiedad de sus respectivos propietarios.

iTunes

Apple e iTunes son marcas comerciales de Apple Inc., registradas en los EE.UU. y en otros países.

WMA

Windows Media es una marca registrada o una marca de fábrica de Microsoft Corporation en los Estados Unidos y/u otros países.

Este producto incluye tecnología propiedad de Microsoft Corporation, y no se puede usar ni distribuir sin una licencia de Microsoft Licensing, Inc.

FLAC

La redistribución y el uso en formas de código fuente y binaria, con y sin modificaciones, se permiten siempre que se cumplan las condiciones siguientes:

–Las redistribuciones de código fuente deben conservar el aviso anterior de derechos de autor, esta lista de condiciones y el siguiente descargo de responsabilidad.

–Las redistribuciones en forma binaria deben reproducir el aviso anterior de derechos de autor, esta lista de condiciones y el siguiente descargo de responsabilidad y/o los demás materiales entregados con la distribución.

-No se podrán usar el nombre de Xiph.org Foundation ni los nombres de sus contribuyentes para avalar o promocionar productos generados a partir de este software sin el permiso específico previo por escrito.

LOS TITULARES DE LOS DERECHOS DE AUTOR Y LOS CONTRIBUYENTES ENTREGAN ESTE SOFTWARE "TAL CUAL", Y SE RECHAZAN LAS GARANTÍAS EXPRESAS O TÁCITAS, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN

FIN EN PARTICULAR EN NINGÚN CASO, LA FUNDACIÓN NI LOS CONTRIBUYENTES SERÁN RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, INCIDENTALES, ESPECIALES, EJEMPLARES O CONSECUENTES (INCLUIDA, ENTRE OTRAS, LA ADQUISICIÓN DE BIENES O SERVICIOS SUSTITUTOS; PÉRDIDA DE USO, DATOS O LUCRO CESANTE; NI INTERRUPCIÓN COMERCIAL) INDEPENDIENTEMENTE DE LA CAUSA O LA TEORÍA DE RESPONSABILIDAD, YA SE DEBA A OBLIGACIÓN CONTRACTUAL, EXTRACONTRACTUAL O RESPONSABILIDAD ESTRICTA (SEA POR NEGLIGENCIA O NO) QUE SURJA EN ALGUNA MEDIDA POR EL USO DE ESTE SOFTWARE, INCLUSO SI SE HA ADVERTIDO DE LA POSIBILIDAD DE DICHO DAÑO.

iPhone y Lightning

El uso de la insignia Made for Apple significa que un accesorio se diseñó para conectarlo específicamente a los productos Apple identificados por la insignia, y que el desarrollador certificó que cumple con las normas de rendimiento de Apple. Apple no es responsable del funcionamiento de este dispositivo o de su cumplimiento con la seguridad y las normas regulatorias.

Observe que el uso de este accesorio con un producto Apple podría afectar al rendimiento inalámbrico.

iPhone y Lightning son marcas comerciales de Apple Inc., registradas en los EE. UU. y en otro países.

Siri®

Funciona con Siri a través del micrófono.

Google™, Google Play, Android

Google, Google Play y Android son marcas comerciales de Google LLC.

Pandora® Music

PANDORA, el logotipo de PANDORA y la imagen comercial Pandora son marcas

comerciales o registradas de Pandora Media, LLC. y se usan con su permiso. Pandora solo está disponible en algunos países. Ingrese a http://www.pandora.com/legal para obtener más información.

MIXTRAX

MIXTRAX es una marca comercial de PIONEER CORPORATION.

Spotify®

SPOTIFY y el logotipo de Spotify son marcas comerciales registradas de Spotify AB. Es necesario tener dispositivos digitales móviles compatibles y una suscripción premium, cuando estén disponibles, consulte https://www.spotify.com.

T-Kernel 2.0

Este producto usa el código fuente de T-Kernel 2.0 bajo T-License 2.0 otorgada por T-Engine Forum (www.tron.org).

MP3

Bajo licencia de Apache, versión 2.0 (la "Licencia"); no puede usar este archivo a menos que cumpla con la licencia. Puede obtener una copia de la licencia en

http://www.apache.org/licenses/LICENSE-2.0

A menos que lo solicite la ley o esté acordado por escrito, el software distribuido bajo la Licencia se distribuye A BASE "TAL COMO ES", SIN GARANTÍAS NI CONDICIONES DE NINGÚN TIPO, expresas o implícitas.

Consulte la Licencia para conocer los permisos específicos del idioma y las limitaciones bajo la Licencia.

Especificaciones

Generalidades

Fuente de alimentación: 14,4 V cc (posible entre 10,8 V y 15,1 V)

Sistema de conexión a tierra: tipo negativo

Consumo máximo de corriente: 10,0 A

Dimensiones (An. × Al. × Prof.):

DIN

Bastidor: 178 mm × 50 mm × 165 mm Cara anterior: 188 mm × 58 mm × 17 mm D Bastidor: 178 mm × 50 mm × 165 mm Cara anterior: 170 mm × 46 mm × 17 mm

Peso: 1 kg

Audio

Salida de potencia máxima:

- 50 W × 4 canales/4 Ω (si no se utiliza el subwoofer) - 50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω (para subwoofer)

Salida de potencia continua: 22 W × 4 (de 50 Hz a 15 000 Hz, 5 % THD, 4 Ω de carga, ambos canales activados)

Impedancia de carga: 4 Ω (posible entre 4 y 8 Ω (2 Ω para 1 canal))

Nivel de salida máxima preamplificada: 2,0 V (DEH-S5200BT/S4200BT), 4,0 V (DEH-S4220BT)

Ecualizador (ecualizador gráfico de 13 bandas):

Frecuencia: 50 Hz/80 Hz/125 Hz/200 Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2 kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz Ganancia: ±12 dB (incrementos de 2 dB)

Filtro de paso alto:

Frecuencia: 25 Hz/31,5 Hz/40 Hz/50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz/250 Hz

Subwoofer/salida de paso alto:

Frecuencia: 25 Hz/31,5 Hz/40 Hz/50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/160

Hz/200 Hz/250 Hz

Alineación de tiempo:

de 0 a 140 pulgadas (1 pulgada/incremento)

Reproductor de CD

Sistema: sistema de audio de disco compacto

Discos utilizables: discos compactos

Relación señal/ruido: 94 dB (1 kHz) (red IEC-A)

Cantidad de canales: 2 (estéreo)

Formato de decodificación de MP3: MPEG-1 y 2 Audio Layer 3

WMA formato de decodificación: Ver. 7, 8, 9, 9.1, 9.2 (audio de 2 ch)

Formato de decodificación de AAC: MPEG-4 AAC (solo codificado por iTunes) (versión 10.6 y anterior)

Formato de señal WAV: Linear PCM (sin comprimir)

USB

Especificación del estándar USB: USB 2.0 velocidad máxima

Consumo máximo de corriente: 1,5 A

USB Protocolo:

MSC (clase de almacenamiento masivo)

MTP (Media Transfer Protocol)

Sistema de archivos: FAT12, FAT16, FAT32

Formato de decodificación de MP3: MPEG-1 y 2 Audio Layer 3

WMA formato de decodificación: Ver. 7, 8, 9, 9.1, 9.2 (audio de 2 ch)

Formato de decodificación de AAC: MPEG-4 AAC (solo codificado por iTunes) (versión 10.6 y anterior)

Formato de decodificación FLAC: v1.2.1 (códec de audio sin pérdida gratuito)

Formato de señal WAV: Linear PCM (sin comprimir)

Sintonizador FM

Rango de frecuencia: de 87,9 MHz a 107,9 MHz

Sensibilidad utilizable: 11 dBf (1,0 μV/75 Ω, monoaural, señal/ruido: 30 dB)

Relación señal/ruido: 65 dB (transmisión analógica) (red IHF-A)

Sintonizador AM

Rango de frecuencia: de 530 kHz a 1 710 kHz

Sensibilidad utilizable: 25 μV (señal/ruido: 20 dB)

Relación señal/ruido: 60 dB (transmisión analógica) (red IHF-A)

Bluetooth

Versión: certificada para Bluetooth 4.0

Potencia de salida: máximo de +4 dBm (clase de potencia 2)

Versión de BLE (Bluetooth Low Energy): 4.0 certificada

Potencia de salida de BLE (Bluetooth Low Energy): +3 dBm como máximo

Bandas de frecuencia: de 2 400 MHz a 2 483,5 MHz

Perfiles Bluetooth:

GAP (perfil de acceso genérico)

SDAP (perfil de aplicación de descubrimiento de servicios)

HFP (perfil de manos libres) 1.6

PBAP (perfil de acceso a libreta telefónica)

A2DP (perfil de distribución de audio avanzada)

AVRCP (perfil de control remoto de audio/video) 1.5

SPP (perfil de puerto serial) 1.1

Especificaciones de CTA2006

Relación señal/ruido: 91 dBA (referencia: 1 W a 4 Ω)

NOTA

Las especificaciones y el diseño están sujetos a modificaciones sin previo aviso.

Visit our website / Visitez notre site Web / Visite nuestro sitio Web

Registre su producto en
