MANUAL DE USUARIO GCP217WTQ LG

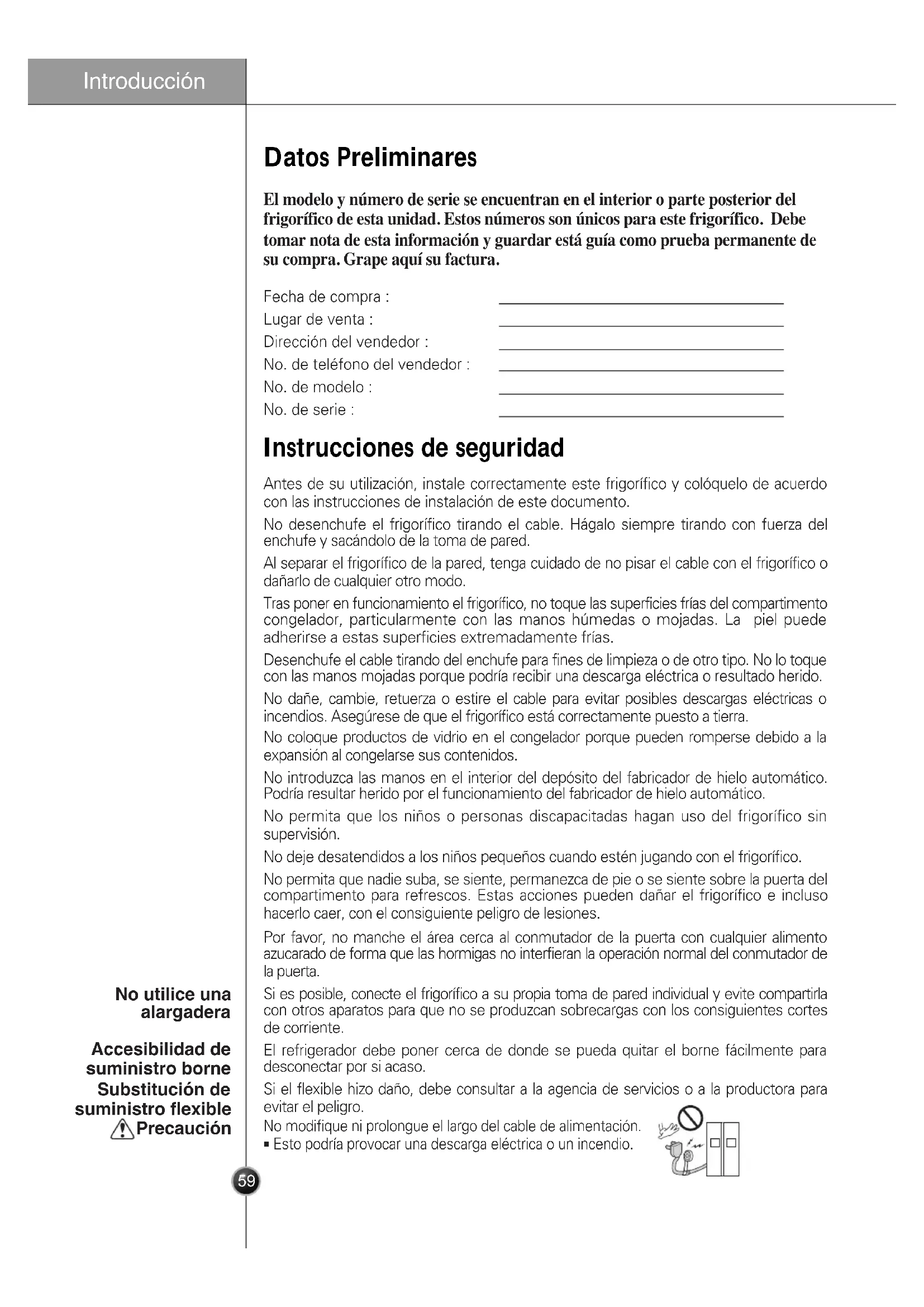

Esto podría provocar una descarga eléctrica o un incendio. No utilice una alargadera Accesibilidad de suministro borne Substitución de suministro flexible Precaución

Instrucciones de seguridad Introducción60 Identificación de las partes PELIGRO: riesgo de que los niños queden encerrados. Antes de deshacerse de su viejo frigorífico o congelador: Desmonte las puertas pero deje en su lugar las baldas para que los niños no entrar al interior con facilidad. Un frigorífico no debe ser usado como juguete por los niños o personas discapacitadas sin la debida supervisión. Asegúrese de que los niños no juegan con el frigorífico. No guarde o use gasolina u otros líquidos o vapores inflamables cerca del frigorífico o cualquier otro aparato eléctrico. Si se produce un cortocircuito, la toma de tierra reduce el riesgo de descargas eléctricas proporcionando un hilo de escape para la corriente eléctrica. Para evitar posibles descargas eléctricas, este aparato debe estar conectado a tierra. Un uso inadecuado de la toma de tierra puede producir descargas eléctricas. Consulte a un técnico o electricista cualificados si no entiende correctamente las instrucciones de puesta a tierra, o si tiene dudas sobre si la puesta a tierra se ha realizado correctamente. Riesgos de que los niños queden encerrados No guardar Toma de tierra Compartimentode congeladorCompartimento de frigoríficoEsquina deproductos lácteosEstantes de puertaEspacio plusFabricador dehielo automáticoLámparaBalda(acero o vidrio)BaldaEstante de puertaCajónEstante de puertaTapa inferiorLámparaBaldaEstante de puerta(1 pieza o 2 piezas)Estante de puerta(1 pieza o 2 piezas)BaldaCajón para tentempiés(opcional)Balda (abatable o normal)Compartimento pararefrescos (opcional)HueveraCajón para verduras (1 o 2)Estante de puertaInterruptor de humedadZona despensa (opcional)Cajón para verdura(opcional)Interruptor deconversión(carnes/verduras)(opcional)Soporte para vino (Plástico o cable)

Si falta alguno de los componentes de la unidad, puede tratarse de componentes que se usan solamente en otros modelos (por ejemplo, el compartimento para refrescos no se incluye en todos los modelos). NOTA IntroducciónInstalación

Dónde colocar el frigorífico Seleccione una ubicación adecuada

1. Colóquelo en un lugar donde se facilite

2. Evite colocarlo cerca de fuentes de calor,

luz solar directa o humedad.

5. No instale el frigorífico donde se produzcan temperaturas inferiores a 5 C. Puede

afectar a su funcionamiento.

4. Para evitar vibraciones, el frigorífico debe estar nivelado.

Este electrodoméstico contiene líquidos (refrigerantes, lubricantes) y está fabricado con piezas y materiales que pueden ser reutilizados y/o recicables. Todos los materiales importantes deberían ser enviados al centro de recogida de materiales reciclables para poder ser utilizados después de un reprocesamiento (reciclaje). Para el envío, póngase en contacto con su agencia local. Eliminar su viejo electrodoméstico Para asegurar la correcta circulación del aire alrededor del frigorífico/congelador, mantenga el espacio libre suficiente en ambos lados, así como en la parte superior, y mantenga la unidad a al menos 2 pulgadas (5 cm.) de la pared posterior.Desmontaje de la puerta Si la puerta de acceso es demasiado estrecha para hacer pasar el frigorífico, desmonte la puerta y pase el frigorífico lateralmente. Peligrode descarga eléctrica Desconecte el frigorífico de la red antes de su instalación. En caso contrario, podría producirse un peligro de muerte o lesiones graves. Retire la cubierta inferior levantándola, y retire el pasador. A continuación, extraiga el tubo de suministro de agua mientras presiona el área 1 mostrada a la derecha en la figura. Suelte la tapa inferior y el tubo de agua Precaución Suelte la puerta del compartimento del congelador. Suelte la puerta del frigorífico. Instalación

1) Suelte la tapa de la bisagra aflojando los

tornillos. Separe todos los hilos de conexión con la excepción de la línea de tierra, más tarde.

2) Desmonte la protección haciéndola girar en

) y eleve la bisagra

3) Desmonte la puerta del compartimento del

congelador elevándola. Levante la puerta lo suficiente para soltar completamente el tubo de agua.

1) Afloje los tornillos de la tapa de la bisagra y

suelte la tapa. Suelte el hilo de conexión, si lo hay, con la excepción del hilo de tierra.

2) Suelte la protección girando en sentido

) y suelte la bisagra superior elevándola (

3) Suelte la puerta del compartimento del

frigorífico elevándola.

Si el extremo del tubo está deformado, corte esa parte. NOTA

Al soltar la bisagra superior, tenga cuidado de no dejar caer la puerta. NOTA

Mueva la puerta del compartimento del frigorífico de modo que pase por la puerta de acceso e inclínela, pero tenga cuidado de no dañar el tubo de agua. NOTA Tapa inferiorBisagra inferiorBisagrainferiorProtecciónTubo de suministro de aguaHilos deconexiónHilos deconexiónTapa debisagraBisagra superiorBisagrasuperiorProtecciónBisagrasuperiorLínea de tierra63 Colocación de las puertas Instalación del tubo de suministro de agua Pase el frigorífico lateralmente por la puerta de acceso según se muestra en la figura de la derecha.

El funcionamiento del fabricador de hielo automático necesita una presión de agua de 147 – 834 kPa (1,5 – 8,5 kgf/cm

) (Es decir, se llenará un vaso de papel de 180 cc completamente en 3 segundos.)

Si la presión del agua no alcanza un valor de 147 kPa (1,5 kgf/cm

), es necesario comprar una bomba de presión aparte para la formación normal del hielo y el suministro de agua fría.

La longitud total del tubo de agua no podrá ser superior a 8 m y tenga cuidado de no retorcer el tubo. Si el tubo es de 8 m o más largo, puede causar problemas en el suministro de agua debido a la presión del agua de desagüe.

Instale el tubo de agua en un lugar sin calor.

Consulte las instrucciones para la instalación del filtro de agua. Siga el proceso inverso para montar las puertas tras haber superado la puerta de acceso. Paso del frigorífico. Antes de la instalación Precaución

InstalaciónInstalación Las puertas del frigorífico se cerrarán con suavidad al levantar el lado frontal ajustandoel tornillo de ajuste de altura. Si las puertas no se cierran correctamente, puede verseafectado el funcionamiento del frigorífico. 1. Limpie el polvo acumulado durante el transporte y limpie el frigorífico cuidadosamente.

2. Instale los accesorios del tubo de la cubitera, bandeja de recogida de agua, etc,

en sus lugares adecuados. Están embalados juntos para evitar posibles daños durante el transporte.3. Conecte el cable de alimentación (o enchufe) en la toma de pared. No conecte junto con otros electrodomésticos en la misma toma. Cuando la puerta del congelador no esté alineada con la altura de la puerta del frigorífico. En caso de que la altura no se pueda alinear mediante el tornillo de ajuste de altura, inserte la lámina transparente que se facilita con el producto.Coloque más láminas transparentes según estime oportuno hasta obtener una alineación adecuada. (En total se facilitan 4 láminas transparentes). Separe la puerta de menor altura, utilice un destornillador de (+) para desatornillar el tornillo situado en la bisagra inferior, como muestra la Figura ①; inserte la lámina transparente entre la bisagra inferior y la abrazadera inferior. A continuación, fíjela con los tornillos como muestra la Figura ②.

Abrazadera inferiorLámina transparenteBisagra inferior Si la puerta del compartimento del congelador está más baja que la puerta del compartimento del frigorífico. Si la puerta del compartimento del congelador está más alta que la puerta del compartimento del frigorífico. Nivele la puerta insertando un destornilladorde tipo plano en la ranura del tornilloderecho de ajuste de la altura y gíreloen sentido horario(

Nivele la puerta insertando un destornilladorde tipo plano en la ranura del tornilloizquierdode ajuste de la altura y gíreloen sentido horario(

Instalación Tras nivelar la altura de la puerta. Siguiente

Si la altura de la puerta del compartimento del congelador es diferente de la altura de la puerta del compartimento del frigorífico65

Funcionamiento Luz del dispensador (oculta)Botón del centro de refrescos Opcional Tipo-1 Tipo-2 Mostrar modo ahorro de energía Mostrar modo ahorro de energía Su modelo puede no incluir todas las opciones. NOTE Puesta en marcha Ajuste de las temperaturas y funciones. Cuando haya instalado el frigorífico por primera vez, permita que se estabilice en las temperaturas operativas normales durante 2-3 horas antes de llenarlo con alimentos frescos o congelados. Si se interrumpe el funcionamiento, espere cinco minutos antes de volver a ponerlo en marcha.66 Funcionamiento Puede ajustar la temperatura del congelador y del refrigerador. Cada vez que se oprime el botón se repite el proceso de establecer en el siguiente orden:(débil) (mediano débil) (mediano) (mediano fuerte) (fuerte). La temperatura interior real varía, dependiendo del estado de los alimentos. La temperatura que se establece es un objetivo de temperatura no la real dentro del refrigerador. Mostrar modo ahorro de energía Esta función convierte la pantalla al modo ahorro de energía hasta la próxima vez que se abra la puerta. Mantenga presionados simultáneamente los botones FREEZER (congelador) e EXPRESS FRZ. durante 5 segundos, hasta que se emita el sonido ‘ding’. Todos los LED/LCDs se iluminarán y, a continuación, se apagarán. Cuando el modo de ahorro de energía es activado, la pantalla permanecerá apagada hasta la próxima vez que se abra la puerta. A continuación, se encenderá siempre que se abra una puerta o se presione un botón, y permanecerá encendida durante 20 segundos después de la última apertura de la puerta o selección del botón. Mantenga presionados simultáneamente los botones FREEZER (congelador) e EXPRESS FRZ. (más hielo) durante 5 segundos para desactivar el modo de ahorro de energía, hasta que se emita el sonido ‘ding’. Medio(-19 C) Medio-fuerte(-22 C) fuerte(-23 C) débil(-15 C) medio-débil(-17

Medio(3 C) Medio-fuerte(2 C) fuerte(0 C) débil(6 C) medio-débil(4

OpcionalOpcionalTipo-1Tipo-1Tipo-2Tipo-2 FREEZER REFRIGERATOR Como ajustar la temperatura en el compartimiento del freezer. Como ajustar la temperatura en el compartimiento del refrigerador La función del refrigerador es débil en el tiempo inicial. Tenga a bien ajustar la temperatura como se indica más arriba luego de usar el refrigerador por lo menos durante 2 o 3 días.

• Es normal que se escuche un ruido cuando los hielos caen dentro del recipiente. NOTE Máquina automática de elaboración de hielo La máquina automática de de hielo puede elaborar 6 cubitos a la vez, 50~60 al día. Esta cantidad puede variar según las circunstancias, incluyendo la temperatura ambiente, apertura de la puerta, carga del congelador, etc. La producción de hielo cesará cuando el recipiente de almacenamiento de cubitos esté lleno. Si no desea utilizar la máquina automática de elaboración de hielo, coloque el interruptor en APAGADO. Si desea volver a utilizar la máquina automática de elaboración de hielo, coloque el interruptor en ENCENDIDO.

Es normal que se escuche un ruido cuando los hielos caen dentro del recipiente. NOTEFuncionamiento

Cuando el fabricador de hielo no funciona correctamente Congelación exprés Bloquear Función de visualización del estado del filtro (ciclo de sustitución del filtro) Luz del dispensador Tipo-1 Tipo-2Tipo-1 Tipo-2 Tipo-1 Tipo-2

El hielo forma bloques Cuando el hielo forme un bloque, sáquelo del depósito de hielo, rómpalo en trozos más pequeños y vuelva a introducirlos en el depósito. Cuando el fabricador de hielo produzca cubos de hielo muy pequeños o unidos, es necesario ajustar la cantidad de agua que se introduce. Póngase en contacto con el servicio técnico. Si no se usa el hielo con frecuencia, pueden formarse bloques. Fallo de corriente El hielo puede caer en el compartimento del congelador. Saque el depósito del hielo, deshágase del hielo y vuelva a colocar el depósito en su lugar. Tras volver a poner en funcionamiento el frigorífico, se seleccionará automáticamente hielo picado. El frigorífico se acaba de instalar por primera vez Son necesarias aproximadamente 12 horas para que un frigorífico instalado por primera vez produzca hielo en el compartimento del congelador. Por favor, seleccione ésta función para lograr una congelación rápida.

APAGADO -> ENCENDIDO -> APAGADO

se repetirá cada vez que presione el botón( ) El gráfico de la marca de flecha continúa en estado Encendido tras parpadear 4 veces, al seleccionar el encendido de la refrigeración especial. La función de congelación rápida se apagará automáticamente una vez finalizado el tiempo establecido. Este botón cesará el funcionamiento de otros botones. El bloqueo y el desbloqueo se repetirán siempre que presione ( ) durante más de 3 segundos. Si utiliza el botón “LOCK”, ningún otro botón funcionará hasta que los desbloquee. Existe un indicador luminoso de sustitución del filtro de agua del dispensador. El filtro de agua debe ser sustituido cada seis meses. La luz del filtro se iluminará para indicarle la necesidad de sustituir el filtro. Una vez sustituido el filtro, mantenga pulsado el botón del filtro durante más de 3 segundos para restablecer el indicador. Este botón enciende y apaga la luz del dispensador. La función de la luz del dispensador de ENCIENDE y APAGA pulsando el botón Luz/Filtro. 67Funcionamiento Uso del dispensador Hielo picado Pulse el botón de selección de hielo picado y se iluminará el indicador.

Obtendrá hielo picado presionando ligeramente el pulsador con un vaso. Agua Pulse el botón de selección de agua y se iluminará el indicador.

Obtendrá agua presionando ligeramente el pulsador con un vaso. Las otras funciones Advertencia sobre apertura de puerta. Se produce un sonido de advertencia repetido tres veces con intervalos de treinta segundos si se pasa un minuto con la puerta del refrigerador y el Compartmento para refrescos abierto o completamente cerrado. Tenga a bien contactar al centro de servicio local si la advertencia continúa sonando aún después que se ha cerrado la puerta. La función de diagnóstico detecta automáticamente el fallo cuando éste se produce en el producto durante el uso del refrigerador. Si el fallo se produce en una pieza del producto, éste no funciona aunque se oprima cualquier botón y no hace ninguna indicación normal. En este caso no desconecte la energía eléctrica sino contacte inmediatamente al centro de servicios locales. Toma mucho tiempo a los técnicos del servicio detectar la parte fallada si el refrigerador ha sido apagado.

Es normal que el agua no esté muy fría al principio. Si desea agua más fría, ponga hielo en el vaso. NOTA El agua se enfría en el depósito de agua del compartimento del frigorífico, y se envía al dispensador. El hielo se forma en el fabricador de hielo automático y se envía al dispensador picado o en cubitos. Cómo se obtiene hielo/agua fría Función de diagnóstico (detección de fallos)

Seleccione entre hielo picado, agua o cubitos de hielo y presione ligeramente el pulsador con un vaso u otro recipiente. Cubitos de hielo Pulse el botón de selección de cubitos de hielo y se iluminará

Obtendrá cubitos de hielo presionando ligeramente el pulsador con un vaso.

Referencia : Mantenga el vaso en posición durante un par de segundos tras la dispensación de hielo o agua, a fin de que las últimas gotas caigan en el vaso, y no en elsuelo.69 Funcionamiento Deshágase del hielo (alrededor de 20 cubitos) y el agua (aproximadamente 7 vasos) producidos por primera vez tras la instalación del frigorífico. El primer hielo y agua incluyen partículas u olores del tubo de suministro de agua o el depósito de agua. Esto es necesario en caso de que el frigorífico no se haya usado durante mucho tiempo. No permita que los niños manipulen el compensador Los niños pueden apretar el compensador incorrectamente o dañar las lámparas. Asegúrese de que los alimentos no bloquean el paso del hielo. Si los alimentos se colocan en la entrada del paso del hielo, quizás se bloquee el paso del hielo. También puede cubrirse con hielo en polvo si se utiliza solamente hielo fragmentado. En este caso, elimine el hielo acumulado. No guarde latas de bebida u otros alimentos en el depósito del hielo para que se enfríen con mayor rapidez. Se puede dañar el fabricador de hielo automático. No utilice vasos de vidrio delgado o loza para recoger el hielo. Estos vasos o envases pueden romperse. Ponga el hielo en un vaso en primer lugar antes de llenarlo con agua u otras bebidas. El agua puede salpicar si se añade hielo al líquido existente en un vaso. No toque con la mano u otras herramientas la salida del hielo. Puede romperse la herramienta o sufrir lesiones en la mano. No quite la tapa del fabricador de hielo. En algunas ocasiones, nivele la superficie de modo que el depósito del hielo pueda llenarse con más hielo. El hielo se acumula cerca del fabricador de hielo. Por ello, el fabricador de hielo puede detectar que el depósito está lleno y dejar de fabricar hielo. Si se obtiene hielo decolorado, deje de usar el fabricador de hielo y póngase inmediatamente en contacto con el servicio técnico. No utilice vasos estrechos o profundos El hielo puede atascarse en el paso del hielo y puede producir un fallo del frigorífico. Mantenga el vaso a una distancia adecuada de la salida del hielo Un vaso demasiado cercano a la salida del hielo puede evitar la salida del hielo. Precauciones70 Compartimento para refrescos (aplicable sólo a algunos modelos) Funcionamiento Abra la puerta del compartimento para refrescos

Se puede acceder al compartimento para refrescos sin abrir la puerta del frigorífico y ahorrar electricidad.

Se ilumina la lámpara interna del compartimento del frigorífico cuando se abre la puerta del compartimento para refrescos, haciendo más fácil reconocer los contenidos.

No utilice la puerta del compartimento para refrescos como tabla para cortar y tenga cuidado de no dañarla con herramientas cortantes.

No apoye los brazos ni presione con fuerza sobre la puerta.

El compartimento para refrescos no puede funcionar con normalidad sin la tapa.

No sólo se puede dañar la puerta del compartimento para refrescos, sino que el niño puede sufrir lesiones. Modo de uso No coloque objetos pesados sobre la puerta del compartimento para refrescos ni deje que los niños se cuelguen de ella. No saque la tapa del interior del compartimento para refrescos. Use la puerta del compartimento para bebidas sólo como apoyo.Funcionamiento

Soporte para el vino (aplicable sólo a algunos modelos) Botellero para vino : Estire hacia abajo del botellero como verá

después de insertarlo en la parte de anclaje a la estantería como ve en

encajándolo hacia arriba como en

Separación del botellero : Empuje el botellero hacia adentro como

después de sostenerlo hacia arriba como en

encajándolo. Las botellas se pueden guardar lateralmente en la esquina para el vino, que se puede fijar a cualquier balda. Las botellas pueden almacenarse lateralmente dentro de la bodeguilla. Ajuste del soporte para botellas de vino. (Tipo 1) (Tipo 2) Baldas (aplicable sólo a algunos modelos) Puede almacenar piezas más altas como un envase o botellas, simplemente subiendo levemente el estante y después empujándolo hacia delante quedando solapadas las dos mitades. Tire del estante hacia usted para que éste vuelva a su estado original. Balda abatible Compartimiento para huevos (aplicable sólo a algunos modelos) Puede mover el compartimiento para huevos al lugar adecuado que desee y seleccionar y elegir otro modelo de compartimiento según el número de huevos.

Nunca utilice el compartimiento para huevos como almacenaje de hielo. Se puede romper.

Nunca almacene el compartimiento para huevos en la cámara congeladora o el compartimiento para productos frescos. NOTA [Tipo-1] [Tipo-2]

Funcionamiento Control de humedad en el compartimento para verduras La humedad se puede controlar ajustando el interruptor de control de humedad a la izquierda/derecha cuando se guardan verduras o fruta. WOLHGIHHUMIDITY CONTROL WOLHGIHHUMIDITY CONTROL Humedad elevadaHumedad baja Conversión a compartimento de verduras o carnes (aplicable sólo a algunos modelos) El compartimento para carnes mantiene la temperatura en un punto inferior al del frigorífico de modo que las carnes o pescados se mantienen frescos más tiempo. El cajón inferior del frigorífico puede convertirse en compartimento para verduras o carnes.

Las verduras o frutas se congelan si el interruptor de conversión se coloca en la posición para carnes. Por ello, compruébelo antes de guardar los alimentos. NOTA Desodorizante (aplicable sólo a algunos modelos) Este sistema absorbe de forma eficaz los olores fuertes usando el catalizador óptico. No tiene ningún efecto sobre los alimentos. Al estar ya instalado en el conducto de entrada de aire frío, no es necesaria su instalación adicional. Utilice sólo envases cerrados para guardar alimentos con olores fuertes. De otro modo, otros alimentos guardados en el mismo compartimento pueden absorber esos olores. Cómo usar el sistema desodorizante Sistema desodorizante Compartimento para verduras Zona Miracle (Opcional) Compartimento para alimentos frescos (Opcional)Funcionamiento

Esquina de transición de temperatura en la zona Miracle (aplicable sólo a algunos modelos) Zona Miracle (aplicable sólo a algunos modelos) Pulse el botón para almacenar verduras, frutas u otro tipo de alimentos como carne para descongelar o pescado crudo, etc. Cambios de temperatura en la zona Miracle (aplicable sólo a algunos modelos) Puede seleccionar el nivel óptimo de temperatura según el tipo de alimento almacenado. - Selección de temperatura en tres pasos, está disponible 4° C incluyendo -3° C, -1° C. Verduras y frutas y otros alimentos que necesitan cierto grado de humedad para su conservación; y carnes y pescados; pueden conservarse más frescos según la selección de tipo de alimento.

En primer lugar, retire el depósito de las verduras.

Acceda luego al interior levantando ligeramente la carcasa de la zona Miracle, y tire hacia fuera.

Al utilizar la zona Miracle como espacio de conservación de carnes, las verduras o frutas almacenadas pueden congelarse.

Al utilizar la zona Miracle como espacio de conservación de carnes, mantener las carnes y pescados allí pueden estropearse, por lo que se recomienda conservarlos en la sección F.

Si abre una puerta de la sección R, se encenderá una lámpara marcando la posición seleccionada y se apagará al cerrarse.

(Conservación en frío sin pérdida de humedad)

(Carne): esta secuencia se repetirá cada vez que presiones el botón de "Selección". Cuando retire la Zona Miracle Modo de empleo

Adapte la carcasa de la zona Miracle al saliente e introdúzcala con suavidad.

Si la fuerza, las partes en contacto pueden resultar dañadas. Cuando vaya a instalar la Zona MiracleSugerencias para guardar los alimentos

Ubicación de los alimentos (Identificación de las Partes) Para guardar vino Para guardar alimentos pequeños del tipo de pan, tentempiés, etc. Store various frozen foods such as meat, fish, Para guardar diferentes alimentos congelados, por ejemplo, carne, pescado, helado, tentempiés congelados, etc.

Para alimentos pequeños envasados y congelados.

Es probable que la temperatura se incremente al abrir la puerta. Por ello, no lo utilice para alimentos que permanecen congelados a largo plazo, como puede ser el caso del helado. Soporte para vino Cajón para tentempiés Balda del compartimento del congelador Estante de la puerta del congelador Cajón del congelador Esquina de productos lácteos Huevera Compartimento para refrescos Balda del frigorífico Estante de la puerta del frigorífico Cajón para verduras Esquina de conversión de cajón para verdura/cajón para carne

Alimentos secos. Para productos lácteos, tales como mantequilla, queso, etc. Coloque esta caja donde lo considere más adecuado Para guardar alimentos de uso frecuente, por ejemplo, bebidas, etc. Para guardar alimentos del tipo de guarniciones u otros alimentos a una distancia adecuada. Para alimentos pequeños envasados o bebidas del tipo de leche, zumo, cerveza, etc. Para guardar verduras o frutas. Para guardar verdura, fruta, carne para descongelar, pescado fresco, etc, poniendo el interruptor de conversión en la posición correcta. Asegúrese de poner el interruptor en la posición correcta antes de guardar los alimentos.75 Guardar alimentos

Guarde los alimentos frescos en el compartimento del frigorífico. El modo en que los alimentos se congelen y se descongelen es un factor importante para mantener su frescura y sabor.

No guarde alimentos que se deterioran con facilidad a bajas temperaturas, del tipo de plátanos y melones.

Deje enfriar los alimentos calientes antes de guardarlos en el frigorífico, ya que de otro modo, dañará otros alimentos, y será mayor el consumo de energía.

Al guardar los alimentos, cúbralos con film de vinilo o guárdelos en envases con tapa. De este modo, se evita la humedad de la evaporación y los alimentos mantienen su sabor y poder nutritivo.

No bloquee las tomas de aire con alimentos. La correcta circulación del aire frío mantiene constantes las temperaturas del frigorífico.

No abra la puerta con frecuencia, para evitar la entrada de aire caliente que eleva la temperatura.

No guarde demasiados alimentos en el estante de la puerta porque puede presionar contra las baldas interiores y no permitir que la puerta se cierre correctamente.

No guarde botellas en el congelador, pueden romperse al congelarse.

No vuelva a congelar alimentos ya descongelados. Perderán su sabor y nutrientes.

Cuando guarde alimentos congelados del tipo de helado, durante periodos prolongados de tiempo, colóquelos en la balda del congelador, no en el estante de la puerta.

No toque alimentos o envases fríos – especialmente los metálicos - con las manos mojadas, ni coloque recipientes de cristal en los cajones del congelador. - Esto podría producirle lesiones en la piel, ya que estos envases pueden llegar a romperse si se congelan y causar daños personales.

No coloque alimentos húmedos en las baldas superiores, pueden congelarse por el contacto directo con el aire frío.

Limpie los alimentos antes de guardarlos en el frigorífico. Lave y seque las verduras y frutas, y limpie los alimentos envasados para evitar que se deterioren los alimentos adyacentes.

Cuando guarde huevos en un estante o en la huevera, asegúrese de que son frescos, y guárdelos siempre en posición vertical, con lo cual se mantendrán frescos más tiempo. Congelador Frigorífico Sugerencias para guardar los alimentos

Si coloca el frigorífico en un lugar con humedad y altas temperaturas, la apertura frecuente de la puerta, o si guarda muchas verduras, puede hacer que se forme escarcha, que no tiene efecto sobre el funcionamiento del frigorífico. Elimine la escarcha con un paño. NOTA Cómo desmontar las diferentes partes Lámpara del congelador Estante de la puerta y soporte "Space plus" (Espaciador) Cubitera Tras usar el dispensador Levante el estante sujetando ambos lados ( ) y extráigalo en la dirección ( ). Levante el ‘Space plus’ ( ) y extráigalo hacia fuera en dirección ( ). Sujete la cubitera según se muestra en la figura de la derecha y tire hacia fuera ( )al tiempo que lo levanta ligeramente (

Se recomienda no desmontar la cubitera a menos que sea necesario. Utilice las dos manos para desmontar la cubitera, para evitar que caiga al suelo. Si la cubitera no ajusta correctamente, gire ligeramente el dispositivo giratorio.

Para desmontar siga el procedimiento inverso al montaje. Asegúrese de hacer desenchufado el frigorífico de la red antes de montar y desmontar. No apriete con excesiva fuerza para desmontar. Podría dañar alguna pieza. NOTA Cuidados y mantenimiento Retire la bombilla tirando de ella hacia fuera ( ) mientras aprieta con cuidado ( ) y gira el protector de la luz ( ). Gire la bombilla hacia la izquierda. Utilice una bombilla de 40 vatios (máx.) que podrá adquirir en un centro de servicio. Balda de compartiment del congelado Para retirar una repisa, muévala primero hacia la izquierda ( ); después, levante un poco la parte desplazada hacia la izquierda ( ), levante el lado derecho ( ) y tire de ella hacia fuera. El colector de agua no dispone de una función de auto-drenaje, por lo que debe limpiarse con regularidad. Retire la cubierta tirando de la parte frontal del colector de agua, después proceda a su secado con un paño. Tire completamente de la cubierta hacia fuera

) y levante la parte trasera de la cubierta ( ) con cuidado hasta que ésta salga. ( ) Limpie el suelo y protéjalo con un paño seco. 76Cuidados y mantenimiento

Inserte la herramienta en el área marcada (①) y empuje la herramienta para desconectarlo. Utilice la herramienta de punta plana como (-) un destornillador. Gire la bombilla en sentido antihorario. Utilice una bombilla Máx. 40W que puede adquirir en su servicio técnico. Lámpara del frigorífico Separe el depósito ( ) hacia arriba. Separe la estantería superior del centro de refresco y, a continuación, jale de la tapa ( ). El centro de refresco puede extraerse jalando hacia arriba. Compartimento de refrescos Para quitar la tapa del compartimento de verduras, tire ligeramente del compartimento hacia usted ( ), levante la parte frontal de la tapa según se muestra en la figura ( ) y saque la tapa. Tapa del compartimento de verduras

Asegúrese de desmontar las partes de la puerta del frigorífico para desmontar el compartimento de verduras, el cajón para tentempiés y la tapa central del compartimento de refrescos. NOTA

Apague el interruptor de la máquina (off, apagado) tras desmontar el Space plus, si piensa tomarse unas largas vacaciones o si usted no utiliza hielo. Si desea tener hielo, encienda el interruptor de la máquina (on, encendido) Máquina de cubitos de hielo78 Cuidados y mantenimiento Información general Limpieza Durante las vacaciones, probablemente preferirá dejar el frigorífico en funcionamiento. Coloque en el congelador aquellos alimentos que se puedan congelar. Cuando no quiera dejar el frigorífico en funcionamiento, saque todos los alimentos, desconecte el enchufe de la red, limpie el interior y deje todas las puertas para evitar la formación de olores. Vacaciones Fallo de corriente Si se traslada Tubo anticondensación La mayor parte de los fallos de corriente que se corrigen antes de una hora o dos no tienen efecto sobre las temperaturas del frigorífico. Sin embargo, evite abrir las puertas mientras el frigorífico no reciba corriente. Saque o sujete todas las partes que puedan moverse en el interior del frigorífico. Para evitar daños a los tornillos de ajuste de altura, gírelos hasta el fondo en la base. El panel exterior del frigorífico puede calentarse en ocasiones, especialmente después de la instalación. No se alarme. Se debe al tubo anticondensación, que bombea aire caliente para evitar la condensación en los paneles externos. Se recomienda una limpieza regular del interior. Lave todos los compartimentos con una solución de bicarbonato de sodio o un detergente suave y agua templada. Enjuague y seque. Compruebe que el cable no está dañado, que el enchufe no se recalienta y que está correctamente enchufado en la toma de pared. Desenchufe el cable de la red antes de limpiar alrededor de aparatos eléctricos (lámparas, interruptores, controles, etc.) Limpie la humedad con una esponja o paño para evitar que los líquidos o agua entren en contacto con cualquier aparato eléctrico, produciendo así descargas eléctricas. No utilice raspadores metálicos, cepillos, limpiadores abrasivos, soluciones alcalinas fuertes, líquidos de limpieza inflamables o tóxicos. No toque las superficies congeladas con las manos mojadas o húmedas, ya que se adhieren a las superficies muy frías. Es importante mantener el frigorífico limpio para evitar olores no deseados. Limpie inmediatamente los alimentos derramados ya que, en caso contrario, pueden acidificar y manchar las superficies plásticas. Utilice una solución de jabón suave o detergente para limpiar el acabado del frigorífico. Limpie con un paño y seque. Exterior Interior Tras la limpieza Precaución79 Cuidados y mantenimiento Solución de problemas Antes de acudir al servicio técnico, revise esta lista. Quizás pueda ahorrar tiempo y dinero. Incluye problemas comunes que no son resultado de defectos de mano de obra o materiales. Causa Posible El control del frigorífico está desconectado El frigorífico está en ciclo de desescarchado El enchufe no está conectado a la toma de pared Corte de corriente. Compruebe la electricidad de la casa. El frigorífico es de mayor tamaño que el anterior que usted tenía. Hace calor en la habitación o en el exterior. Se han guardado recientemente grandes cantidades de alimentos templados o calientes. Las puertas se abren con demasiada frecuencia o durante demasiado tiempo. La puerta del congelador o el frigorífico puede estar ligeramente abierta. El control del frigorífico está configurado a una temperatura demasiado fría. La junta del frigorífico o congelador está sucia, desgastada, rota o mal colocada. El termostato mantiene el frigorífico a una temperatura constante. Solución Configure el control del frigorífico. Consulte la sección de los controles. Es normal en un frigorífico de desescarchado totalmente automático. El ciclo se realiza periódicamente. Asegúrese de que el enchufe está correctamente insertado en la toma de pared. Llame a la compañía de electricidad. Es normal. Las unidades de mayor tamaño y mayor eficacia funcionan en estas condiciones durante más tiempo. Transcurren algunas horas hasta que el frigorífico se enfría completamente. Los alimentos calientes hacen que el frigorífico funcione durante más tiempo hasta que se alcanza la temperatura deseada. El aire caliente que entra en el frigorífico hace que funcione más tiempo. Abra la puerta con menos frecuencia. Asegúrese de que el frigorífico está a nivel. Evite que los alimentos o envases bloqueen las puertas. Consulte la sección de problemas. APERTURA/CIERRE de las puertas. Ponga el control de frigorífico en un valor de temperatura más elevado hasta que la temperatura sea satisfactoria. Limpie o cambie la junta. Las fugas en el cierre hermético de la puerta harán que el frigorífico funcione más tiempo para mantener las temperaturas deseadas. Esto es normal. El frigorífico se enciende y se apaga para mantener la temperatura constante. Funcionamiento del frigorífico El compresor del frigorífico no funciona El frigorífico funciona demasiado o demasiado tiempo ProblemaEl compresor no funciona Problema Las temperaturas son demasiado bajas La temperatura del congelador es demasiado baja pero la del frigorífico es satisfactoria La temperatura en el frigorífico es demasiado alta pero la temperatura del congelador es satisfactoria. Las temperaturas del congelador o el frigorífico son demasiado altas Las temperaturas son demasiado altas. La carne guardada en el cajón de carnes frescas se congela Los alimentos guardados en los cajones se congelan Causa Posible El termostato está manteniendo el frigorífico a temperatura constante El controlador del congelador se ha configurado demasiado bajo Las puertas se abren con demasiada frecuencia o durante demasiado tiempo. La puerta está ligeramente abierta. Se han guardado recientemente grandes cantidades de alimentos calientes. El frigorífico ha estado desconectado durante un periodo de tiempo. El controlador del frigorífico se ha configurado demasiado alto. El controlador del frigorífico se ha configurado demasiado alto. El control del frigorífico tiene algún efecto sobre la temperatura del congelador. El controlador del congelador se ha configurado demasiado alto El controlador del frigorífico se ha configurado demasiado bajo El controlador del frigorífico se ha configurado demasiado bajo La carne debe guardarse a una temperatura ligeramente superior al punto de congelación del agua (32 F, 0 C) para lograr el mayor tiempo de conservación Solución Es normal. El frigorífico se enciende y se apaga para mantener la temperatura constante. Ponga el control del frigorífico en una temperatura más baja. Un frigorífico requiere algunas horas para enfriarse completamente. Espera hasta que el frigorífico o congelador puedan alcanzar la temperatura deseada. Entra aire caliente en el frigorífico/ congelador cada vez que se abre la puerta. Abra la puerta con menos frecuencia. Ponga el control del congelador o frigorífico a una temperatura más baja hasta que la temperatura del congelador o el frigorífico sea satisfactoria. Ponga el control del congelador o frigorífico a una temperatura más baja hasta que la temperatura del congelador o el frigorífico sea satisfactoria. Es normal que se formen cristales de hielo debido a la humedad que contiene la carne. Ponga el controlador del frigorífico en un valor más alto Ponga el controlador del frigorífico en un valor más alto Ponga el controlador del congelador en un valor más alto hasta que se alcance la temperatura satisfactoria Cierre la puerta completamente. La temperatura del frigorífico es demasiado baja pero la del congelador es satisfactoria

Cuidados y mantenimientoSonido y ruidos Problema Niveles altos de sonido cuando se pone en funcionamiento el frigorífico Niveles altos de sonido cuando se pone en marcha el compresor. Se acumula la humedad en las paredes interiores del frigorífico Agua/humedad/hi elo fuera del frigorífico Se forma humedad en el exterior del frigorífico o entre las puertas Vibraciones o traqueteos Agua/humedad/ hielo dentro del frigorífico Causa Posible Los frigoríficos actuales han aumentado su capacidad y mantienen temperaturas más uniformes El frigorífico toda la pared o los armarios. La temperatura ambiente es elevada y hay humedad, lo cual incrementa la acumulación de escarcha y condensación interna. La puerta está ligeramente abierta. La puerta se abre con demasiada frecuencia o demasiado tiempo. El tiempo es húmedo La puerta está ligeramente abierta, haciendo que el aire frío del interior del frigorífico choque con el aire caliente del exterior. El suelo no es uniforme o es débil. El frigorífico golpea en el suelo cuando se mueve ligeramente. El frigorífico funciona con presiones más elevadas durante la puesta en marcha del ciclo ON Vibran los objetos colocados sobre el frigorífico. Vibran los recipientes en las baldas del frigorífico. Solución Esta vez, cierre la puerta completamente. Es normal con tiempo húmedo. Cuando la humedad sea más baja, desaparecerá la humedad del frigorífico. Vea en la sección de problemas apertura/cierre de las puertas. Mueva el frigorífico para que no toque la pared o los armarios. Esto es normal. Es normal que los recipientes vibren. Mueva los recipientes ligeramente. Asegúrese de que el frigorífico está colocado a nivel y firme sobre el suelo. Asegúrese de que el suelo está a nivel y es sólido y puede soportar correctamente el frigorífico. Quite los objetos. Es normal que los niveles de sonido sean más elevados. Es normal. El sonido se nivelará según el frigorífico siga funcionando. Abra las puertas con menos frecuencia.

Cuidados y mantenimientoOlores en el frigorífico Problema Las puertas no cierran Las puertas no cierran Los cajones se mueven con dificultad. Dispensador El dispensador no da hielo. Apertura/cierre de las puertas/cajones Causa Posible Los alimentos tocan la balda en la parte superior del cajón. La guía sobre la que se desliza el cajón está sucia. La cubitera está vacía. La temperatura del congelador es demasiado elevada. La toma del suministro de agua no está abierta. La puerta del frigorífico o del congelador no está cerrada. El frigorífico no está nivelado. Golpea en el suelo cuando se mueve ligeramente. El suelo no es uniforme o es débil. El frigorífico golpea el suelo cuando se mueve ligeramente. El frigorífico toca las paredes o armarios. Es necesario limpiar el interior Alimentos de olor fuerte en el frigorífico Algunos envases y materiales para envolver producen olores. Los envases de alimentos mantienen la puerta abierta. La puerta se ha cerrado con demasiada fuerza, haciendo que la otra puerta se abra ligeramente. Solución Asegúrese de que las dos puertas están cerradas. Abra la toma y permita el tiempo suficiente para que se forme el hielo. Una vez formado el hielo, debería funcionar el dispensador. Cambie el control del congelador a un valor de temperatura más bajo para que se formen los cubitos de hielo. Cuando se forman los cubitos de hielo, debería funcionar el dispensador. Limpie el cajón y la guía. Asegúrese de que el suelo está nivelado y puede soportar de forma correcta el frigorífico. Póngase en contacto con un carpintero para corregir el suelo. Mueva el frigorífico. Ponga menos alimentos en el cajón. Ajuste el tornillo de ajuste de altura Use una marca de envases o materiales de envoltura diferente. Cierre ambas puertas con suavidad Mueva los envases para que se pueda cerrar la puerta Cubra los alimentos completamente Limpie el interior con una esponja, agua tibia y bicarbonato de sodio Cuando cae el primer hielo en la cubitera, el dispensador debería funcionar.

Cuidados y mantenimiento83 Cuidados y mantenimiento Sonido de caída de hielo Sonido de suministro de agua Otros El dispensador no produce hielo El dispensador de hielo está atascado Problema El agua tiene un sabor y olor extraños El dispensador no produce agua Causa Posible El agua ha permanecido en el depósito durante mucho tiempo. El frigorífico no se ha conectado correctamente al suministro de agua. Este sonido se produce normalmente cuando el hielo fabricado automáticamente cae en la cubitera. El volumen puede variar de dependiendo de la ubicación del frigorífico. Este sonido se produce normalmente cuando entra agua en el fabricador de hielo tras caer automáticamente el hielo producido. Lea detenidamente "fabricador automático de hielo y dispensador" en este manual. Los cubitos de hielo se adhieren El hielo se funde y se congela debido a un uso poco frecuente, fluctuaciones de temperatura y/o cortes de suministro eléctrico. Los cubitos de hielo se atascan entre el fabricador de hielo y la parte posterior de la cubitera. Se han usado en el dispensador cubitos de hielo comprados o fabricados en otro lugar. No está abierta la toma de agua doméstica. Ver problema: el fabricador de hielo no produce hielo. La puerta del congelador o el frigorífico no está cerrada. Solución Asegúrese de que las puertas están cerradas. Llene y vacíe 7 vasos de agua para renovar el suministro. Llene y vacíe otros 7 vasos para limpiar el depósito. Conecte el frigorífico a un suministro de agua que suministre agua al grifo de la cocina. Abra la toma de agua. Use el dispensador con frecuencia para que no se adhieran los cubitos. Utilice con el dispensador sólo los cubitos de hielos fabricados en este frigorífico. Quite los cubitos de hielos que atascan el dispensador. Quite la cubitera y el hielo derretido y los contenidos. Limpie la cubitera, séquela y vuelva a colocarla. Cuando se forme hielo de nuevo, funcionará el dispensador.84MFL30138175
