TMX2211 MKII - Mezclador Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas
Marca	Auna
Modelo	TMX2211 MKII
Número de canales	4 canales
Entradas de micrófono	2 entradas (MIC1 y MIC2) en jack 1/4"
Entrada phono	1 entrada (3 mV / 47 kΩ)
Entrada de línea	Entrada de línea estéreo (RCA): 150 mV / 27 kΩ
Salida master	Salida de línea estéreo (RCA): 0 dB / 1 V / 600 Ω
Salida para auriculares	Jack 1/4", impedancia 160 Ω
Respuesta en frecuencia	20 Hz - 20 kHz ±2 dB
Distorsión	< 0,02 %
Relación señal/ruido	> 80 dB
Alimentación	Adaptador de corriente DC 24 V / 250 mA
Controles	Volumen MIC1, MIC2, Talkover, Canal 1, Canal 2, Crossfader, AUX, Auriculares
Seguridad	No abrir, evitar la humedad, desconectar antes de intervenir
Reciclaje	No desechar con la basura doméstica, depositar en un punto de recogida

Preguntas frecuentes - TMX2211 MKII Auna

¿Cómo conectar un micrófono a la TMX2211 MKII?

Conecte su micrófono a una de las entradas MIC1 o MIC2 ubicadas en la parte posterior de la mesa de mezclas (jack 1/4"). Ajuste el volumen correspondiente con el botón MIC1 o MIC2 en el panel frontal.

¿Cómo usar el crossfader?

El crossfader permite mezclar suavemente la señal del Canal 1 al Canal 2 o viceversa. Está ubicado en el centro del panel frontal. Deslice el control para realizar la transición.

¿Qué hacer si no sale sonido de los altavoces?

Verifique que el adaptador de corriente esté enchufado y que la mesa de mezclas esté encendida. Asegúrese de que los cables RCA estén correctamente conectados a las entradas CH1 o CH2 y que los volúmenes de los canales y del MASTER estén lo suficientemente altos.

¿Cómo conectar un tocadiscos?

Conecte el tocadiscos a la entrada PHONO (RCA) en la parte posterior. Asegúrese de que el tocadiscos tenga un previo de fono incorporado o use un previo externo. El nivel de entrada es de 3 mV / 47 kΩ.

¿Puedo usar la mesa de mezclas con auriculares?

Sí, conecte sus auriculares a la salida PHONES (jack 1/4") en la parte posterior. Ajuste el volumen con el botón PHONES en el panel frontal.

¿Qué significa la función Talkover?

La función Talkover atenúa automáticamente el volumen de la música cuando habla por un micrófono, permitiendo una comunicación clara. Actívela con el botón correspondiente.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato antes de limpiarlo. Use un paño suave y seco. No use productos químicos o abrasivos que puedan dañar las superficies.

¿Qué tipos de cables se necesitan para conectar fuentes de audio?

Para las entradas de línea, use cables RCA. Para micrófonos, cables jack 1/4". La salida master también es RCA.

¿La mesa de mezclas es compatible con altavoces amplificados?

Sí, conecte los altavoces amplificados a la salida MASTER (RCA). Asegúrese de que los altavoces estén encendidos y que el volumen esté ajustado correctamente.

¿Qué hacer en caso de zumbido o ruido de fondo?

Verifique que la mesa de mezclas no esté colocada cerca de dispositivos sensibles como preamplificadores. Use cables blindados y evite fuentes de campo magnético. Asegúrese también de que todos los cables estén correctamente conectados.

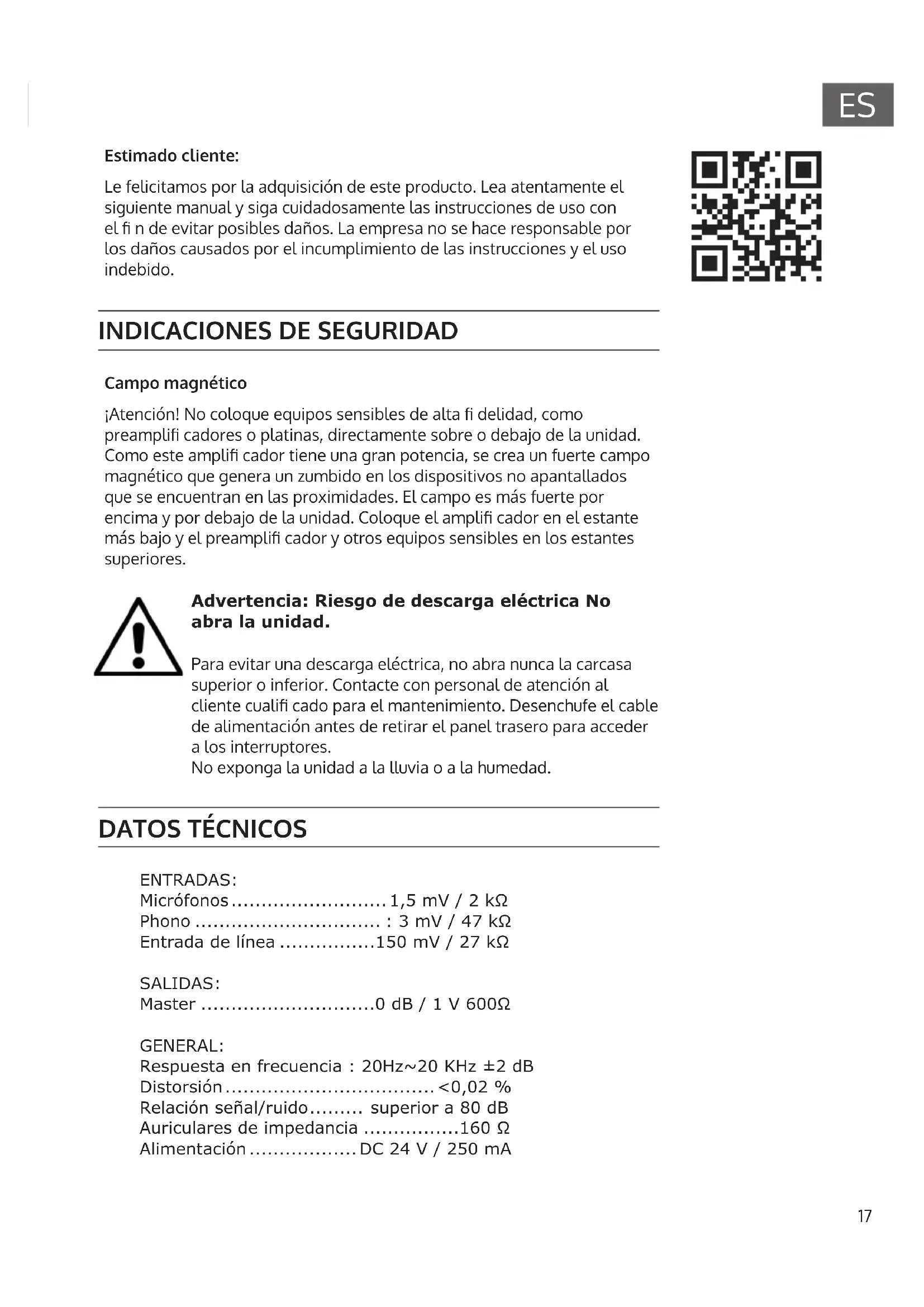

MANUAL DE USUARIO TMX2211 MKII Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se hace responsable por los daños causados por el incumplimiento de las instrucciones y el uso indebido.

INDICACIONES DE SEGURIDAD

Campo magnético

¡Atención! No coloque equipos sensibles de alta fi delidad, como preamplifi cadores o platinas, directamente sobre o debajo de la unidad. Como este amplifi cador tiene una gran potencia, se crea un fuerte campo magnético que genera un zumbido en los dispositivos no apantallados que se encuentran en las proximidades. El campo es más fuerte por encima y por debajo de la unidad. Coloque el amplifi cador en el estante más bajo y el preamplifi cador y otros equipos sensibles en los estantes superiores.

Advertencia: Riesgo de descarga eléctrica No abra la unidad.

Para evitar una descarga eléctrica, no abra nunca la carcasa superior o inferior. Contacte con personal de atención al cliente cualifi cado para el mantenimiento. Desenchufe el cable de alimentación antes de retirar el panel trasero para acceder a los interruptores. No exponga la unidad a la lluvia o a la humedad.

DATOS TÉCNICOS

ENTRADAS:

Micrófonos....1,5 mV / 2 kΩ

Phono ...... : 3 mV / 47 kΩ

Entrada de línea .....150 mV / 27 kΩ

SALIDAS:

Master 0 dB / 1 V 600Ω

GENERAL:

Respuesta en frecuencia : 20Hz\~20 KHz ±2 dB

Distorsión .... <0,02 %

Relación señal/ruido...... superior a 80 dB

Auriculares de impedancia ....160 Ω

Alimentación...... DC 24 V / 250 mA

1. MIC 1: Control de volumen para la conexión MIC 1
2. MIC 2: Control de volumen para la conexión MIC 2
3. Talkover: atenuación de la diafonía
4. Canal 1: Canal de control de volumen 1
5. Crossfader: Crossfade del canal 1 y del canal 2
6. Canal 2: Canal de control de volumen 2
7. AUX: Control de volumen AUX
8. PHONES: Control de volumen para los auriculares

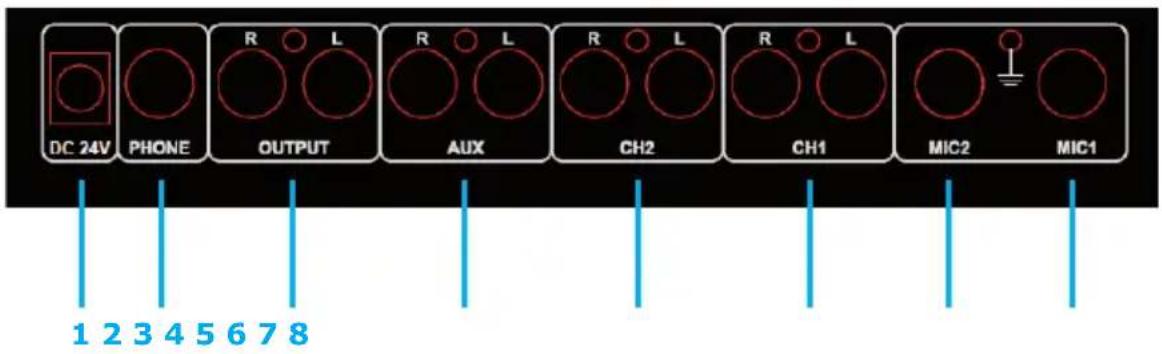

Conexiones traseras

1. Conexión a la red eléctrica (DC)
2. Salida de auriculares (1/4")
3. Salida de línea estéreo (Cinch)

4. Line-Input (Cinch)

5. Canal de entrada 2 (Cinch)

6. Canal de entrada 1 (Cinch)
7. Entrada MIC 2 (1/4")
8. Entrada MIC 1 ( 14 )

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

Por la presente, Chal-Tec GmbH declara que el tipo de equipo radioeléctrico TMX-2211 MKII es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: use.berlin/10034582
