TMX2211 MKII - Mischpult Auna - Kostenlose Bedienungsanleitung

Produkttyp	Mischpult
Marke	Auna
Modell	TMX2211 MKII
Anzahl der Kanäle	4 Kanäle
Mikrofoneingänge	2 Eingänge (MIC1 und MIC2) auf 1/4" Klinke
Phonoeingang	1 Eingang (3 mV / 47 kΩ)
Line-Eingang	Stereo-Line-Eingang (RCA): 150 mV / 27 kΩ
Master-Ausgang	Stereo-Line-Ausgang (RCA): 0 dB / 1 V / 600 Ω
Kopfhörerausgang	1/4" Klinke, Impedanz 160 Ω
Frequenzgang	20 Hz - 20 kHz ±2 dB
Klirrfaktor	< 0,02 %
Signal-Rausch-Verhältnis	> 80 dB
Stromversorgung	Netzteil DC 24 V / 250 mA
Bedienelemente	Lautstärke MIC1, MIC2, Talkover, Kanal 1, Kanal 2, Crossfader, AUX, Kopfhörer
Sicherheit	Nicht öffnen, Feuchtigkeit vermeiden, vor dem Eingriff Netzstecker ziehen
Recycling	Nicht mit dem Hausmüll entsorgen, an einer Sammelstelle abgeben

Häufig gestellte Fragen - TMX2211 MKII Auna

Wie schließe ich ein Mikrofon an den TMX2211 MKII an?

Schließen Sie Ihr Mikrofon an einen der Eingänge MIC1 oder MIC2 auf der Rückseite des Mischpults an (1/4" Klinke). Stellen Sie die entsprechende Lautstärke mit dem Regler MIC1 oder MIC2 auf der Vorderseite ein.

Wie verwende ich den Crossfader?

Der Crossfader ermöglicht einen sanften Übergang des Signals von Kanal 1 zu Kanal 2 oder umgekehrt. Er befindet sich in der Mitte der Vorderseite. Ziehen Sie den Regler, um den Übergang durchzuführen.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie, ob das Netzteil angeschlossen ist und das Mischpult eingeschaltet ist. Stellen Sie sicher, dass die RCA-Kabel korrekt an die Eingänge CH1 oder CH2 angeschlossen sind und die Lautstärke der Kanäle und des MASTER ausreichend hoch eingestellt ist.

Wie schließe ich einen Plattenspieler an?

Schließen Sie den Plattenspieler an den PHONO-Eingang (RCA) auf der Rückseite an. Stellen Sie sicher, dass der Plattenspieler einen eingebauten Phono-Vorverstärker hat oder verwenden Sie einen externen Vorverstärker. Der Eingangspegel beträgt 3 mV / 47 kΩ.

Kann ich das Mischpult mit einem Kopfhörer verwenden?

Ja, schließen Sie Ihren Kopfhörer an den PHONES-Ausgang (1/4" Klinke) auf der Rückseite an. Stellen Sie die Lautstärke mit dem Regler PHONES auf der Vorderseite ein.

Was bedeutet die Talkover-Funktion?

Die Talkover-Funktion senkt automatisch die Musiklautstärke, wenn Sie in ein Mikrofon sprechen, und ermöglicht so eine klare Kommunikation. Aktivieren Sie sie mit dem entsprechenden Schalter.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Oberflächen beschädigen könnten.

Welche Kabeltypen werden benötigt, um Audioquellen anzuschließen?

Für Line-Eingänge verwenden Sie RCA-Kabel. Für Mikrofone verwenden Sie 1/4" Klinkenkabel. Der Master-Ausgang ist ebenfalls RCA.

Ist das Mischpult mit aktivierten Lautsprechern kompatibel?

Ja, schließen Sie die aktivierten Lautsprecher an den MASTER-Ausgang (RCA) an. Stellen Sie sicher, dass die Lautsprecher eingeschaltet sind und die Lautstärke richtig eingestellt ist.

Was tun bei Brummen oder Hintergrundrauschen?

Überprüfen Sie, ob das Mischpult nicht in der Nähe empfindlicher Geräte wie Vorverstärker platziert ist. Verwenden Sie abgeschirmte Kabel und vermeiden Sie Magnetfeldquellen. Stellen Sie außerdem sicher, dass alle Kabel richtig angeschlossen sind.

BEDIENUNGSANLEITUNG TMX2211 MKII Auna

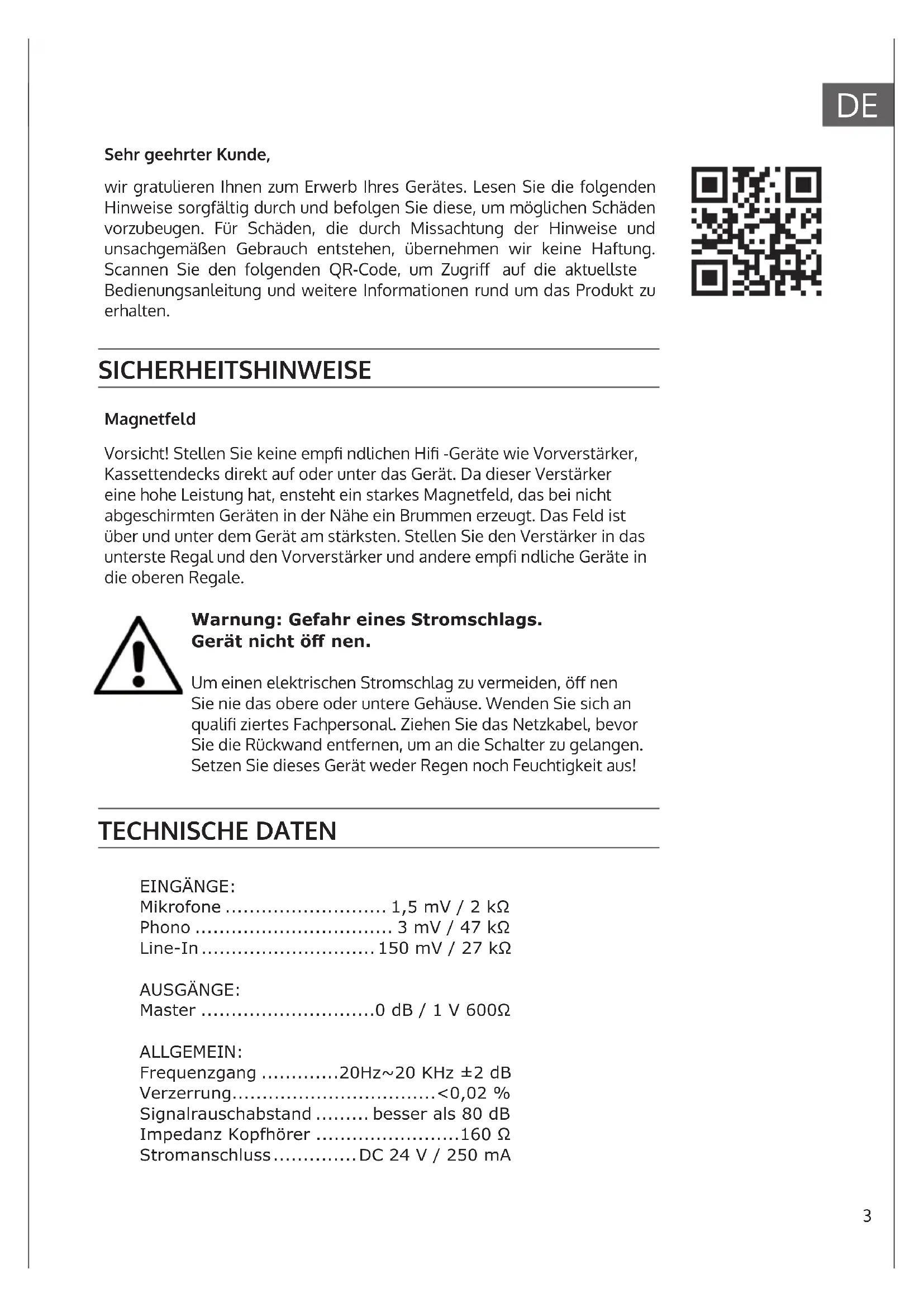

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

SICHERHEITSHINWEISE

Magnetfeld

Vorsicht! Stellen Sie keine empfi ndlichen Hifi -Geräte wie Vorverstärker, Kassettendecks direkt auf oder unter das Gerät. Da dieser Verstärker eine hohe Leistung hat, ensteht ein starkes Magnetfeld, das bei nicht abgeschirmten Geräten in der Nähe ein Brummen erzeugt. Das Feld ist über und unter dem Gerät am stärksten. Stellen Sie den Verstärker in das unterste Regal und den Vorverstärker und andere empfi ndliche Geräte in die oberen Regale.

Warnung: Gefahr eines Stromschlags. Gerät nicht öff nen.

Um einen elektrischen Stromschlag zu vermeiden, öff nen Sie nie das obere oder untere Gehäuse. Wenden Sie sich an qualifi ziertes Fachpersonal. Ziehen Sie das Netzkabel, bevor Sie die Rückwand entfernen, um an die Schalter zu gelangen. Setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus!

TECHNISCHE DATEN

EINGÄNGE:

Mikrofone 1,5 mV / 2 kΩ

Phono 3 mV / 47 kΩ

Line-In....150 mV / 27 kΩ

AUSGÄNGE:

Master 0 dB / 1 V 600Ω

ALLGEMEIN:

Frequenzgang ....20Hz\~20 KHz ±2 dB

Verzerrung....<0,02 %

Signalrauschabstand ...... besser als 80 dB

Impedanz Kopfhörer 160 Ω

Stromanschluss......DC 24 V / 250 mA

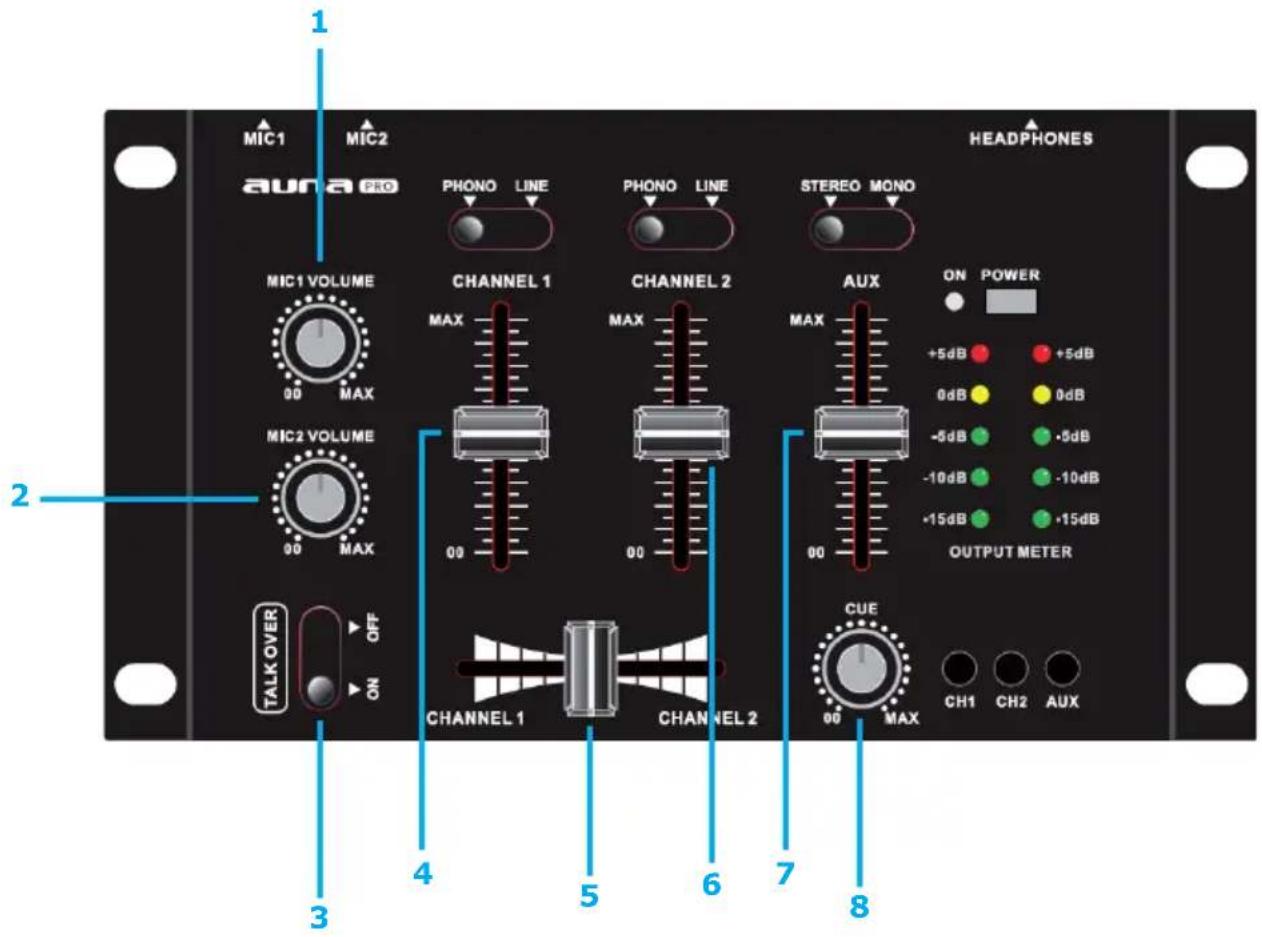

BEDIENFELDER UND ANSCHLÜSSE

Vordere Armatur

1. MIC 1: Lautstärkeregler für den Anschluss MIC 1
2. MIC 2: Lautstärkeregler für den Anschluss MIC 2
3. Talkover: Übersprechdämpfung
4. Channel 1: Lautstärkeregler Kanal 1
5. Crossfader: Kanal 1 und Kanal 2 überblenden
6. Channel 2: Lautstärkeregler Kanal 2
7. AUX: Lautstärkeregler AUX
8. PHONES: Lautstärkereglung Kopfhörer

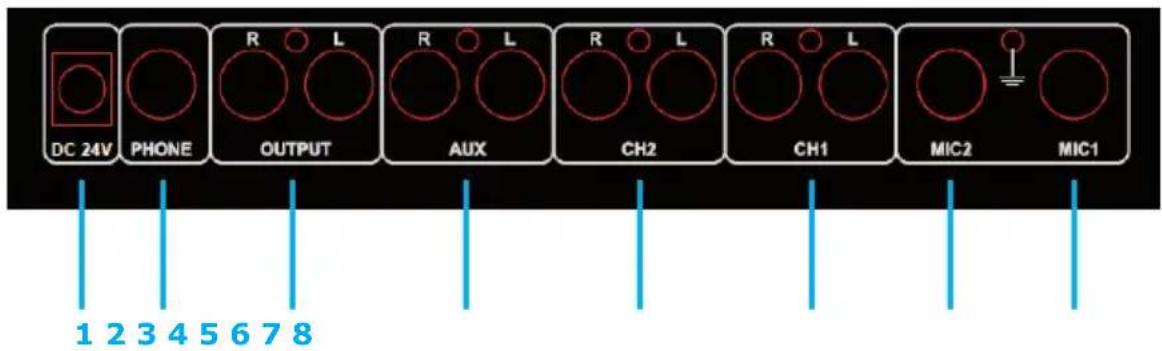

Anschlüsse Rückseite

1. Netzteil-Anschluss (DC)
2. Kopfhörerausgang ( 14 )
3. Stereo-Line-Ausgang (Cinch)
4. Line-Input (Cinch)
5. Eingang Kanal 2 (Cinch)

6. Eingang Kanal 1 (Cinch)

7. MIC 2 Eingang (1/4")

8. MIC 1 Eingang ( 14 )

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp TMX-2211 MKII der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10034582
