MANUAL DE USUARIO GAWG28FDESG Gladiator

HERRAMIENTAS Instrucciones de ensamblaje ARMOIRE À OUTILS

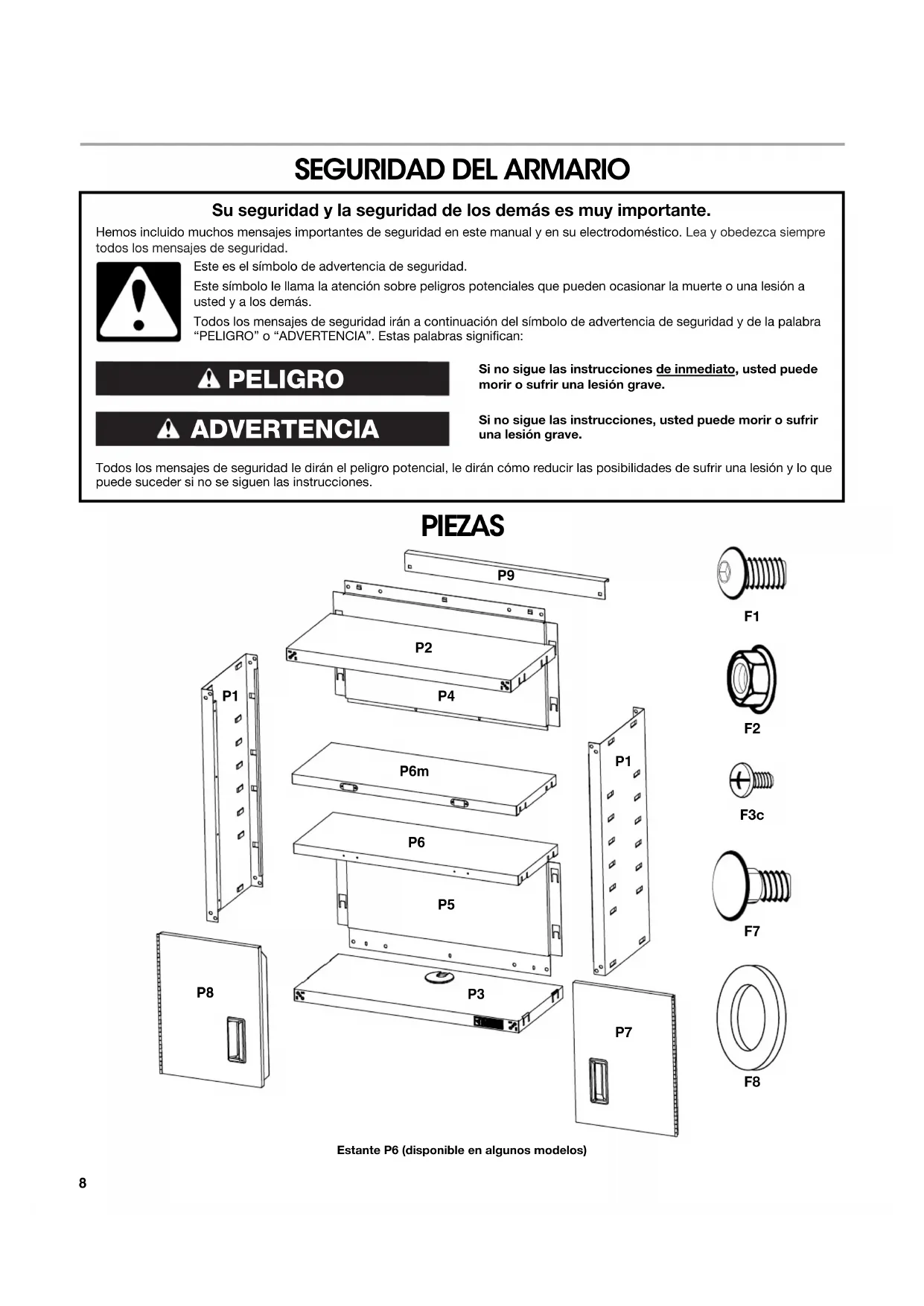

SEGURIDAD DEL ARMARIO

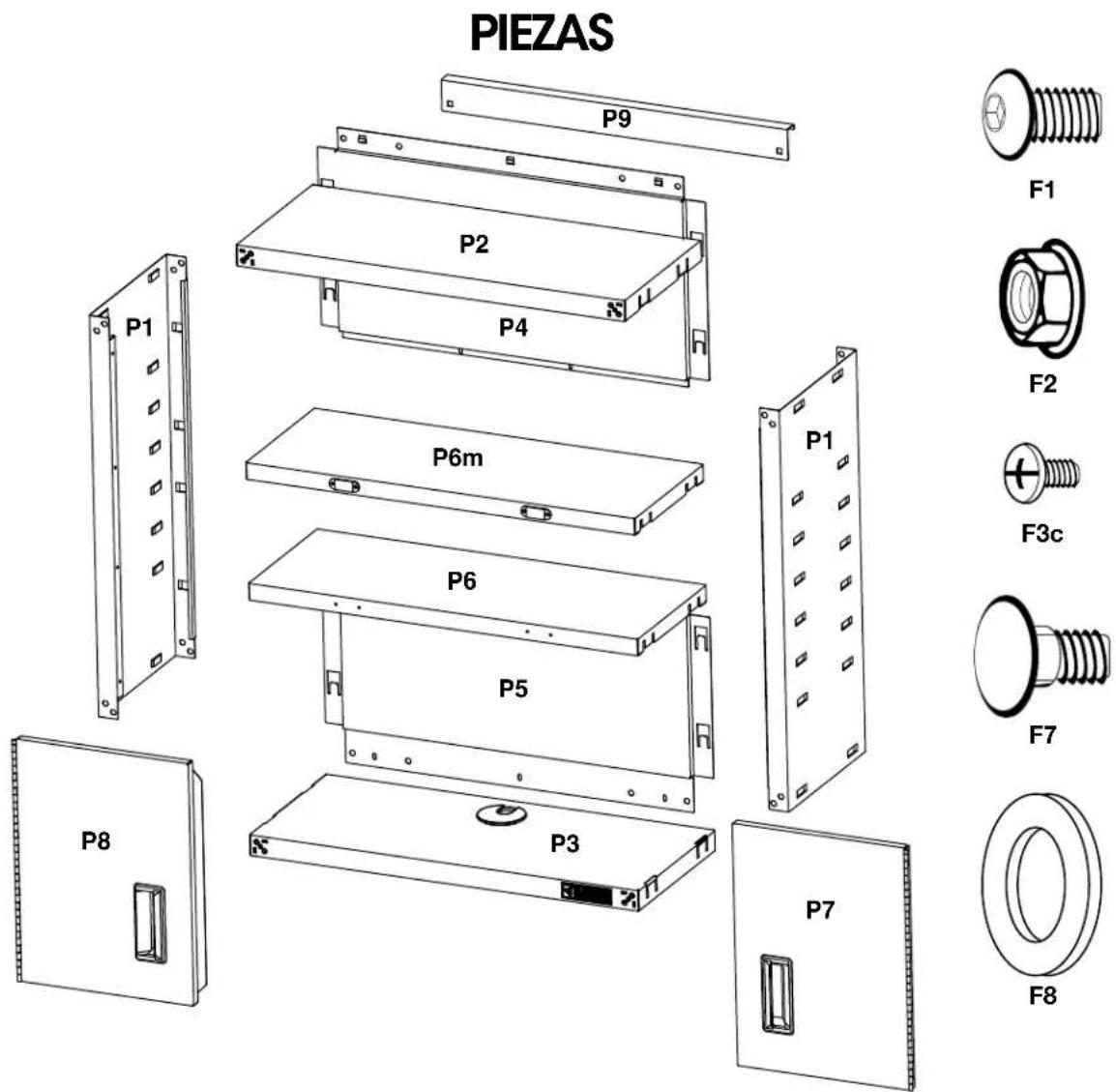

PIEZAS Estante P6 (disponible en algunos modelos) Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de advertencia de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Requisitos de uso del armario ■ Diseñado para usarse en un garage ■ El límite de peso máximo es de 40 lbs (18 kg) para cada estante. ■ El límite de peso máximo es de 150 lbs (68 kg) para el armario. Desempaque de las piezas del armario

1. Quite y verifique el contenido. Se incluye una llave hexagonal en

L y las piezas y los sujetadores que se muestran en “Piezas”.2. Deshágase de todos los materiales de embalaje o recíclelos. Ensamble del armario Reúna las herramientas necesarias antes de comenzar la instalación. Herramientas necesarias: Herramientas suministradas: IMPORTANTE:■ Tal vez se necesiten dos personas para completar el ensamble.■ La parte superior del armario (P2) se ha diseñado intencionalmente de manera que las lengüetas sólo coincidirán con las placas de enganche, ubicadas en los lados, cuando se coloquen correctamente. Si las lengüetas en la parte superior del armario no encajan en las placas de enganche, ubicadas en el panel lateral (P1), dé vuelta a la parte superior del armario.

1. Coloque el panel lateral (P1) sobre una superficie plana y firme

de manera que el extremo con las placas de enganche quede mirando hacia arriba.2. Alinee las lengüetas en la parte superior del amario (P2) con las placas de enganche en el lado del armario (P1). Deslice la parte superior del armario entre los extremos del panel lateral.NOTA: Revise para asegurarse de que cada lengüeta esté insertada por completo detrás de la placa de enganche.3. Alinee los dos orificios en cada esquina. Usando pernos de cabeza hexagonal (F1), sujete el panel lateral (P1) a la parte superior del armario (P2), como se muestra. No los apriete completamente.4. Repita los pasos 2 y 3 para el otro lado del armario (P1).

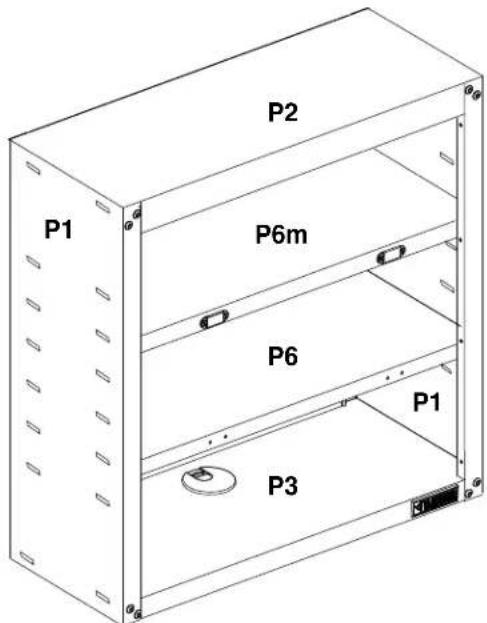

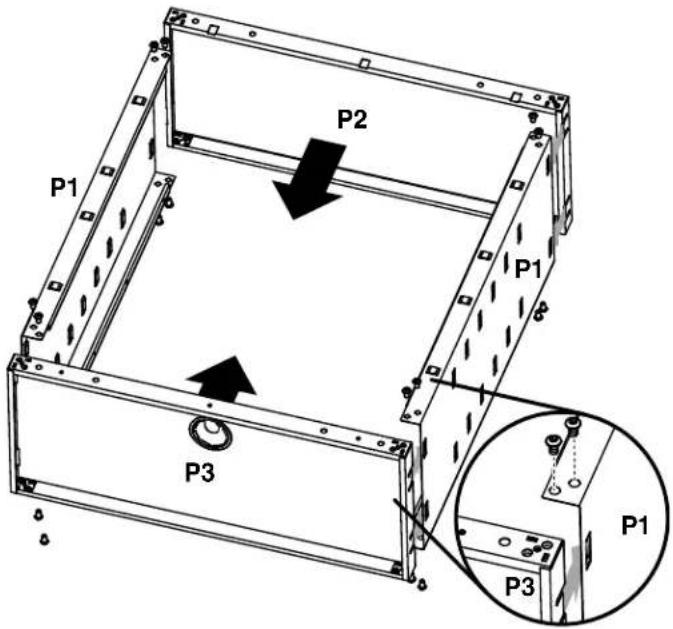

5. Con el lado liso mirando hacia el interior del armario, alinee las

4 lengüetas en la parte inferior del armario (P3) con las placas de enganche en los lados del armario (P1). Deslice la parte inferior del armario entre los extremos de los paneles laterales.NOTA: Revise para asegurarse de que cada lengüeta esté insertada por completo detrás de la placa de enganche.6. Alinee los dos orificios en cada esquina. Usando pernos de cabeza hexagonal (F1), sujete los paneles laterales (P1) a la parte inferior del armario (P3), como se muestra. No los apriete completamente. Fijación de los paneles posteriores 1. Alinee las 7 lengüetas en el panel posterior superior (P4) con las placas de enganche en la parte superior del armario (P2) y los lados del armario (P1).

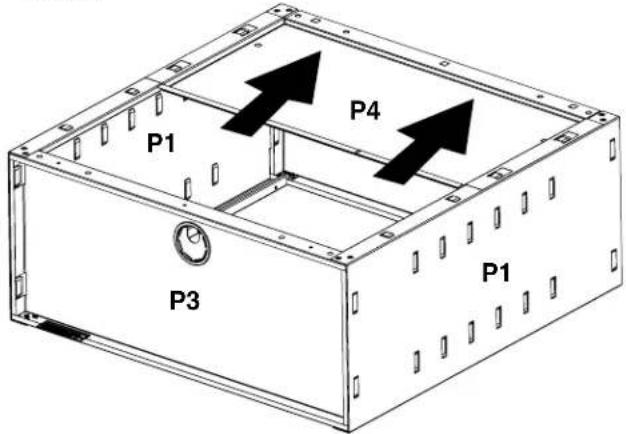

2. Deslice el panel posterior superior (P4) hacia la parte superior del

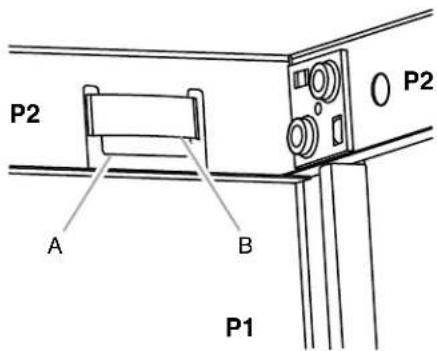

amario (P2), hasta que el panel posterior superior esté firme en su lugar. F1. Pernos de cabeza hexagonal de " (16) ■ Llave de tuercas de ¹⁄₂" ■ Destornillador Phillips ■ Llave hexagonal en LA. LengüetaB. Placa de enganche

P310 NOTA: Revise para asegurarse de que cada lengüeta esté insertada por completo detrás de la placa de enganche, como se muestra.

3. Alinee las 4 lengüetas laterales en el panel posterior inferior (P5)

con las placas de enganche en los lados del armario (1).

4. Deslice el panel posterior inferior (P5) hacia arriba, hasta que la

parte superior del panel posterior inferior esté debajo del panel posterior superior (P4). NOTA: El panel posterior superior estará ligeramente superpuesto al panel posterior inferior.

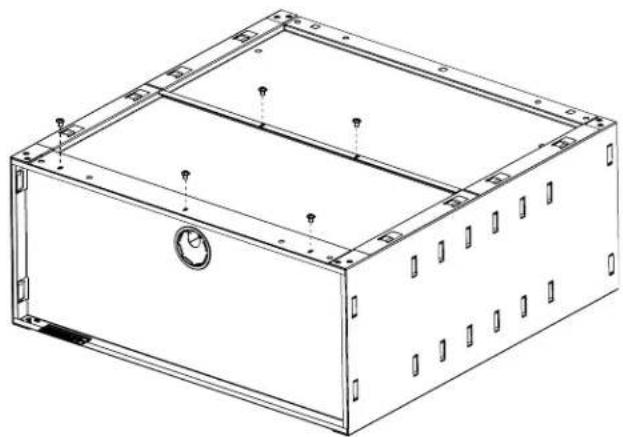

5. Usando tornillos Phillips (F3c), sujete el panel posterior superior

(P4) al panel posterior inferior (P5), y el panel posterior inferior a la parte inferior del armario (P3).

6. Apriete por completo todos los tornillos del panel posterior.

7. Empezando por el frente del armario y utilizando la llave Allen

(provista), apriete todos los pernos por completo. Instalación de los estantes NOTA: Algunos modelos no cuentan con un estante P6. Planifique la altura de su estante e instale el estante o los 2 estantes (P6 y P6m, según el modelo) comenzando desde la parte inferior. Las placas de enganche de metal sostienen los estantes en las paredes laterales del armario.

1. Determine la posición de los 2 estantes (P6—1 estante sin

imanes (en algunos modelos), P6m—1 estante con imanes).

2. Coloque el estante en el armario, de modo que el borde largo

con orificios (P6) o el borde largo con imanes (P6m) esté mirando hacia el frente del armario.

3. Incline el estante de manera que quede un extremo más alto que

el otro, como se muestra. NOTA: El extremo más alto del estante debe estar directamente por encima de la placa de enganche del armario, a la altura deseada.

4. Empuje el borde del estante hacia abajo, de modo que las

lengüetas del estante entren en las placas de enganche del armario.

5. Levante el borde inferior del estante de manera que esté por

arriba de la placa de enganche deseada, y empuje el estante hacia abajo, en su lugar. NOTA: Revise para asegurarse de que las lengüetas del estante estén colocadas detrás de todas las placas de enganche del armario, como se muestra.

6. Repita los pasos 2 a 5 para instalar el otro estante si es

necesario. Estante P6 (disponible en algunos modelos)

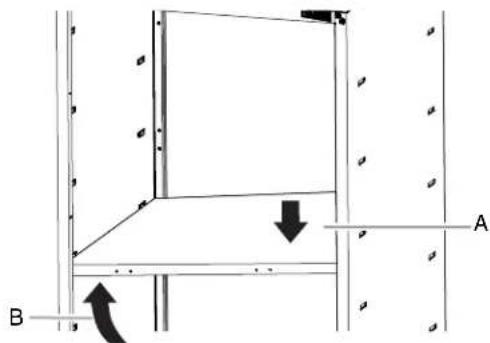

A. Empuje hacia abajoB. LevanteA. Placa de enganche del armarioB. Lengüeta del estante

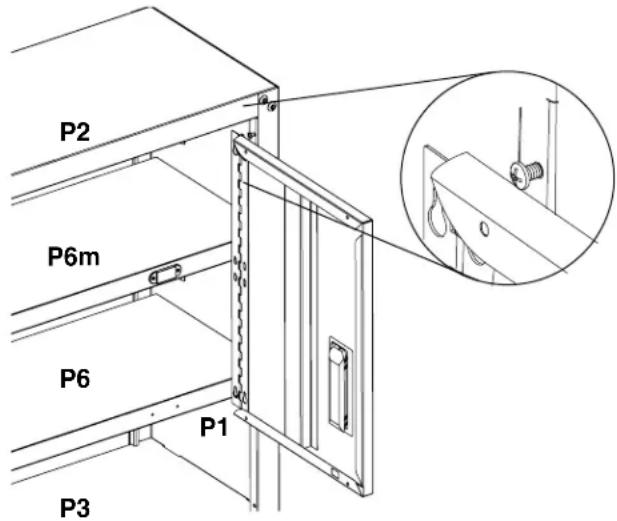

P111 Instalación de las puertas Las bisagras de la puerta se han diseñado con bocallaves en la parte superior e inferior, de modo que la puerta cuelge en el armario mientras usted coloca los tornillos.

1. Empiece colocando tornillos Phillips (F3c) en los orificios en la

parte superior e inferior, en cada lado del armario. 2. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano.

3. Inserte el tornillo del medio en el armario, a través de la bisagra

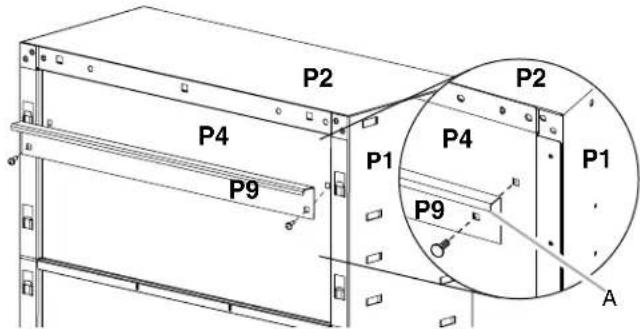

de la puerta, y apriételo a mano.Estante P6 (disponible en algunos modelos)4. Repita los pasos 2 y 3 para fijar la puerta izquierda (P8).5. Alinee las puertas y apriete los tornillos por completo. INSTRUCCIONES DE INSTALACIÓN IMPORTANTE: El armario se puede instalar sobre los paneles Gladiator GearWall , los canales GearTrack o sobre una pared estándar, como se describe a continuación. Siga las instrucciones que sean aplicables para su instalación. Insalación del armario a los paneles GearWall

IMPORTANTE:■ Asegúrese de que los paneles GearWall o los canales GearTrack estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los pies derechos, con un máximo de 24" (60,96 cm) horizontalmente entre los tornillos.■ Si va a instalar el armario en el canal GearTrack , deberá instalarse un segundo canal 18" (46 cm) por debajo del canal de soporte de manera que el armario cuelgue nivelado. Fijación del soporte de montaje 1. Con el reborde del soporte de montaje (P9) apuntando hacia abajo, alinee los dos orificios del soporte con los dos orificios del panel superior posterior (P4). 2. Trabajando desde la parte posterior, inserte dos pernos de carruaje (F7) a través del soporte y el panel posterior superior (P4).3. Trabajando desde el interior del armario, ajuste cada perno con una arandela (F8) y una tuerca de reborde (F2). Ajuste firmemente los pernos. F3c F3c.Tornillo Phillips (6)

"(2) ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover, ensamblar o instalar el armario. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. 18" (46 cm)12

4. Cierre las puertas del armario.

Instalación sobre los paneles GearWall

los canales GearTrack

1. Determine la ubicación para el montaje del armario en los paneles GearWall

o en los canales GearTrack

2. Con la ayuda de dos o más personas, acople el soporte de montaje en la ranura de la pared levantando y empujando hacia la pared y bajando el borde del soporte dentro de la ranura.3. Inspeccione el armario de ambos lados para asegurarse de que el soporte de montaje de la pared esté acoplado completamente en la ranura, como se muestra. Montaje en pared estándar Piezas y herramientas necesarias ■ Llave de tuercas ■ Tirafondos de ⁵⁄₁₆" x 1¹⁄₂" (4) ■ Arandelas planas de ⁵⁄₁₆" (4) IMPORTANTE: Los orificios redondos que están en los paneles posteriores superior e inferior del armario están espaciados para permitirle montar el armario de pared a los pies derechos de la pared de su garage. 1. Ubique los pies derechos de madera en la pared de su garage. Alinee dos orificios de arriba y dos orificios de abajo con los pies derechos de madera y marque la ubicación de los orificios.2. Mientras dos o más personas sostienen el armario contra la pared, sujete el armario a la pared del garage usando arandelas planas de ⁵⁄₁₆" y tirafondos de ⁵⁄₁₆" x 1¹⁄₂" (no provistos). 3. Apriete los tornillos completamente con una llave de tuercas.A. Borde del soporte apuntando hacia abajoA. Borde del soporteB. RanuraC. Soporte de montaje acoplado completamente

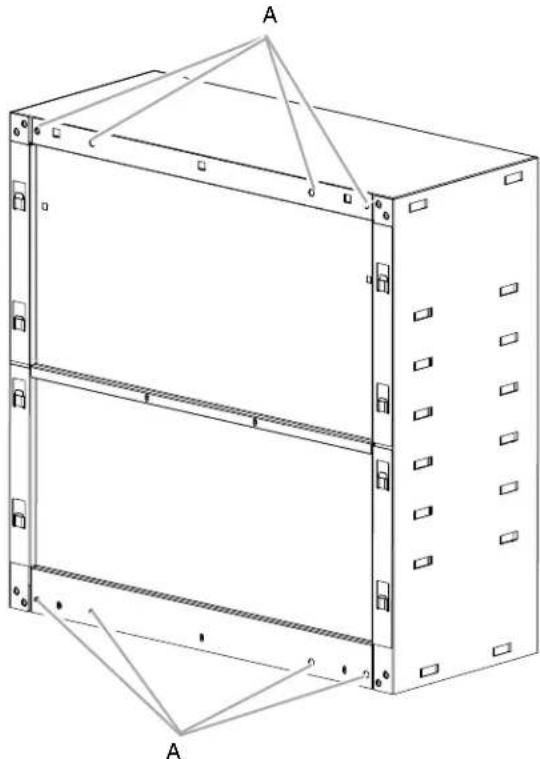

A. Orificios para el montaje en la pared estándar

GARAGEWORKS Durante diez años a partir de la fecha de compra, siempre y cuando el producto haya sido instalado, operado y mantenido de acuerdo con las instrucciones adjuntas o provistas con el mismo, la marca Gladiator

GarageWorks de Whirlpool Corporation o Whirlpool Canada, LP (en lo sucesivo denominado “Gladiator”), a su entera discreción, reemplazará el producto defectuoso o proporcionará las piezas de repuesto especificadas de fábrica por un artículo(s) idéntico(s) o similar(es) para corregir defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este producto. Si se reemplaza, el producto estará cubierto durante el tiempo restante de la garantía limitada de diez años de la unidad original. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REEMPLAZAR EL PRODUCTO O LA PIEZA, A NUESTRA DISCRECIÓN, SEGÚN SE ESTIPULA EN LA PRESENTE. Para coordinar una consulta con el servicio de garantía, deberá comunicarse con el Centro para la eXperiencia del cliente de Gladiator. Esta garantía limitada es válida en los Estados Unidos o en Canadá, y se aplica solamente cuando el producto se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de la compra del consumidor original. La cobertura de la garantía no es transferible y se requiere una prueba de la fecha de compra original para obtener las piezas o el producto de repuesto bajo esta garantía limitada.

EXCLUSIONES DE LA GARANTÍA

Esta garantía limitada no cubre:

1. Visitas de servicio técnico para corregir la instalación de cualquier producto Gladiator

o para enseñarle a usarlo o instalarlo.

2. Daños causados por mal manejo o envío de productos, productos dañados por accidente, uso indebido, abuso, incendio,

inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.

3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.

4. Las piezas o productos de repuesto especificados de fábrica cuando su producto ha sido empleado para fines ajenos al uso doméstico normal de una familia, tal como el uso en un lugar comercial o se haya tratado de alguna manera en contra de las instrucciones de instalación incluidas con el producto.

5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de

funcionamiento del producto.

6. Piezas o productos de repuesto de productos Gladiator

que se utilicen o instalen fuera de los Estados Unidos o Canadá.

7. Gastos de viaje o de transporte para clientes que residen en áreas remotas.

8. Cualquier gasto de mano de obra durante el período de la garantía limitada.

9. Daños causados por la carga indebida que exceda del peso máximo especificado que se detalla en las instrucciones de

ensamblaje provistas con el producto, incluyendo la sobrecarga de ganchos, canastas, estantes, armarios y otros accesorios de Gladiator

usados con este producto. 10. Daños en el producto debido a una prolongada exposición directa al sol, lo que ocasiona que se deforme, destiña, decolore, raje o despegue o se dañe el producto debido a la interacción química y resulte en la corrosión de la pintura o del metal.

11. Mecanismo de traba o llaves de reemplazo.

12. Pérdida del contenido del producto debida a robo, incendio, inundación, accidente o actos fortuitos.

El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente. EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. GLADIATOR

GARAGEWORKS NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. Esta garantía no tiene vigor fuera de los cincuenta estados de Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de Gladiator

GarageWorks para determinar si corresponde otra garantía. Si necesita servicio técnico, llame al Centro para la eXperiencia del cliente de Gladiator

GarageWorks al 1-866-342-4089 (gratuito) desde cualquier lugar de los EE.UU. En Canadá, póngase en contacto con su compañía designada de Whirlpool Canada LP o llame al 1-800-807-6777. En los EE. UU., Gladiator

GarageWorks significa Whirlpool Canada LP, Mississauga, ON L5N 3A7. 8/13 Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar el comprobante de la compra o la fecha de instalación para obtener servicio bajo la garantía. Escriba la siguiente información acerca de su producto Gladiator

para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie que está ubicada en la parte posterior del producto. Nombre del distribuidor _________________________________________ Dirección_______________________________________________________ Número de teléfono _____________________________________________ Número de modelo _____________________________________________ Número de serie ________________________________________________ Fecha de compra _______________________________________________14
