MANUAL DE USUARIO HITHY 200R V3 HILTI

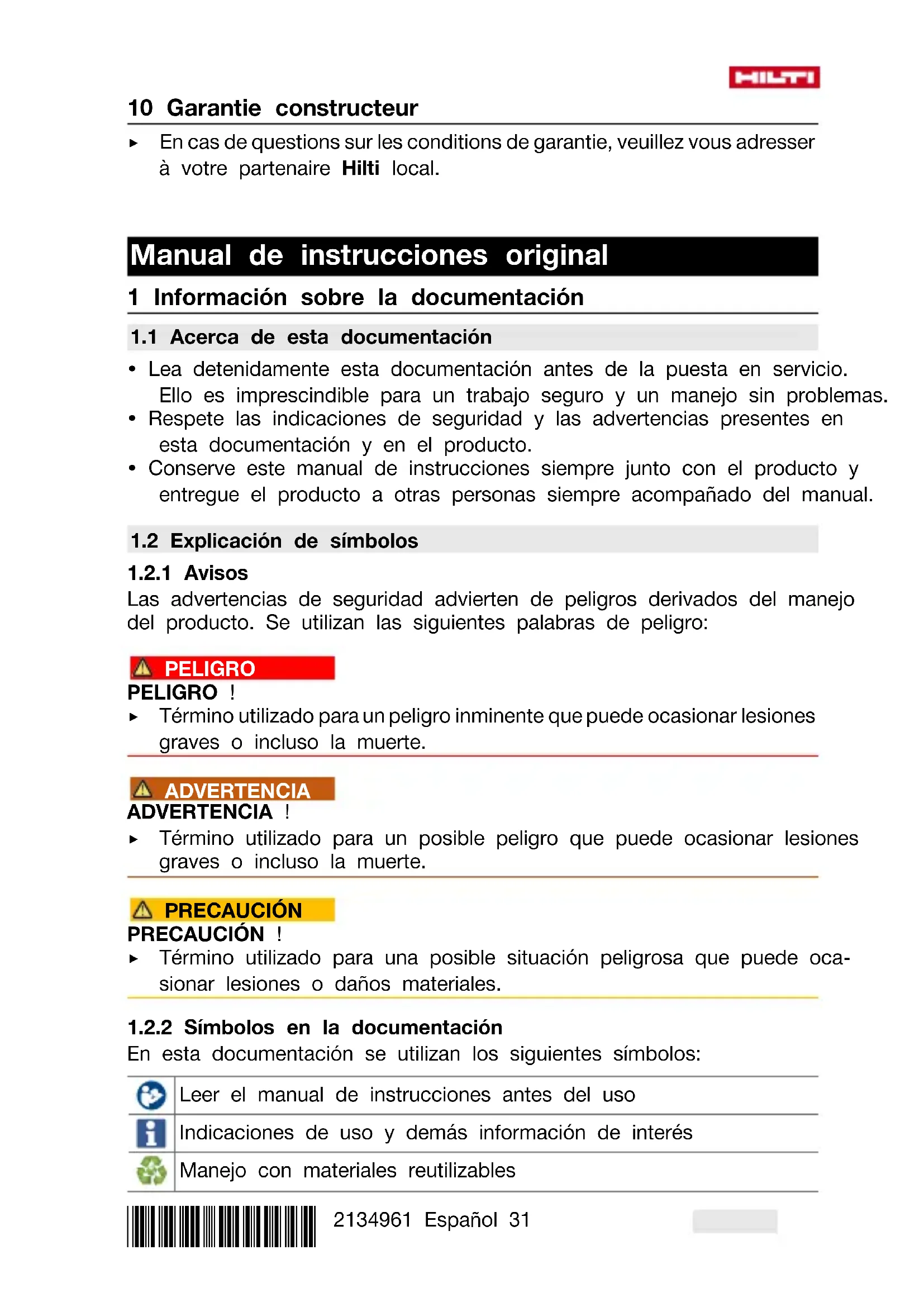

1.1 Acerca de esta documentación

• Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado del manual.

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro: PELIGRO PELIGRO ! ▶ Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ADVERTENCIA ADVERTENCIA ! ▶ Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte. PRECAUCIÓN PRECAUCIÓN ! ▶ Término utilizado para una posible situación peligrosa que puede oca- sionar lesiones o daños materiales.

1.2.2 Símbolos en la documentación

En esta documentación se utilizan los siguientes símbolos: Leer el manual de instrucciones antes del uso Indicaciones de uso y demás información de interés Manejo con materiales reutilizables32 Español 2134961 *2134961* No tirar las herramientas eléctricas y las baterías junto con los des- perdicios domésticos

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual La numeración describe el orden de los pasos de trabajo en la ima- gen y puede ser diferente de los pasos descritos en el texto Los números de posición se utilizan en la figura Vista general y los números de la leyenda están explicados en el apartado Vista gene- ral del producto Preste especial atención a este símbolo cuando utilice el producto.

1.3 Símbolos de productos

1.3.1 Símbolos en el producto

En el producto se utilizan los siguientes símbolos: Taladrar sin percusión Taladrar con percusión (taladrar con martillo) Cincelar Colocar cincel Giro derecha/izquierda Clase de protección II (aislamiento doble) Puesta a tierra de protección (solo TE 60-AVR) Diámetro Número de referencia de revoluciones en vacío Revoluciones por minuto

1.4 Información del producto

Los productos Hilti han sido diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación.*2134961* 2134961 Español 33 ▶ Traspase el número de serie a la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al departamento del servicio técnico. Datos del producto → página 33 Datos del producto Martillo combinado TE 60-ATC/AVR Generación 04 N.º de serie

1.5 Declaración de conformidad

Bajo nuestra exclusiva responsabilidad, declaramos que el producto aquí descrito cumple con las directivas y normas vigentes. Encontrará una reproducción del organismo certificador al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Seguridad

2.1 Indicaciones generales de seguridad para herramientas eléctri-

cas ADVERTENCIA Lea con atención todas las instrucciones e indica- ciones de seguridad. Si no se tienen en cuenta las instrucciones e indica- ciones de seguridad, podrían producirse descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y a otras personas mientras emplea la herramienta eléctrica, pues es posible que una distracción provoque la pérdida del control sobre esta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados34 Español 2134961 *2134961* a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. ▶ No utilice el cable de red para transportar o colgar la herramienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de red alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles de la herramienta. Los cables de red dañados o enredados pueden provocar descargas eléctricas. ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica. Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. ▶ Evite una puesta en servicio fortuita de la herramienta. Asegú- rese de que la herramienta eléctrica esté apagada antes de alzarla, transportarla o conectarla a la alimentación de tensión. Si trans- porta la herramienta eléctrica sujetándola por el interruptor de cone- xión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento.*2134961* 2134961 Español 35 ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración reduce los riesgos derivados del polvo. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado. ▶ No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. ▶ Extraiga el enchufe de la toma de corriente antes de realizar cualquier ajuste, cambiar de accesorio o al guardar la herramienta. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide su herramienta eléctrica adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶ Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.36 Español 2134961 *2134961* Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herra- mienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.

2.2 Indicaciones de seguridad para martillos

▶ Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. ▶ Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones. ▶ Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil puede entrar en contacto con cables eléctricos ocultos o con el propio cable de la herramienta. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas.

2.3 Indicaciones de seguridad adicionales para el martillo perfora-

dor Seguridad de las personas ▶ Utilice el producto y los accesorios solo si están en perfecto estado técnico. ▶ No efectúe nunca manipulaciones o modificaciones en el producto ni en los accesorios. ▶ Utilice las empuñaduras adicionales que se suministran con el producto. La pérdida del control puede causar lesiones. ▶ Durante el proceso de taladrado, proteja la zona opuesta al lugar donde se realiza el trabajo, ya que pueden desprenderse cascotes y causar heridas a otras personas. ▶ Sujete siempre el producto con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas y limpias. ▶ Sujete el producto por las empuñaduras aisladas cuando realice trabajos en los que el útil de inserción pueda entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas. ▶ Evite tocar las piezas en movimiento. Existe riesgo de lesiones. ▶ Mientras usa el producto, utilice protección para los ojos, casco de pro- tección, protección para los oídos, así como una mascarilla adecuada. ▶ Utilice guantes de protección para cambiar el útil. El contacto con el útil de inserción puede producir cortes y quemaduras. ▶ Utilice protección para los ojos. El material que sale disparado puede ocasionar lesiones en los ojos y en el cuerpo.*2134961* 2134961 Español 37 ▶ El polvo que se genera al pulir, lijar, cortar y taladrar puede contener productos químicos peligrosos, como, por ejemplo, plomo o pinturas ba- sadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural y otros productos que contengan silicatos; determinadas maderas, como el roble o el haya o las maderas tratadas químicamente, o amianto o materiales que contengan asbesto. La exposición del usua- rio y las personas circundantes debe regularse según la clase de peligro de los materiales con los que se trabaje. Tome las medidas necesarias para mantener la exposición a un nivel seguro, p. ej., mediante el uso de un sistema de recogida de polvo o una mascarilla adecuada. Las medidas genéricas para reducir la exposición son, entre otras: ▶ trabajar en un espacio bien ventilado; ▶ evitar el contacto prolongado con el polvo; ▶ desviar el polvo de la cara y el cuerpo; ▶ usar prendas protectoras y lavar con agua y jabón las zonas expues- tas. ▶ Efectúe a menudo pausas y ejercicios para mejorar la circulación de los dedos. Tras muchas horas de trabajo expuesto a las vibraciones intensas, pueden surgir complicaciones en los vasos sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos. Seguridad eléctrica ▶ Antes de empezar a trabajar, compruebe si la zona de trabajo oculta ca- bles eléctricos, tuberías de gas o cañerías de agua. Las partes metálicas exteriores del producto pueden provocar una descarga eléctrica o una explosión si se daña un cable eléctrico, una tubería de gas o una cañería de agua. Manipulación y utilización segura de las herramientas eléctricas ▶ Desconecte el producto inmediatamente si el útil de inserción se bloquea. El producto se puede desviar lateralmente. ▶ Espere hasta que el producto se haya detenido antes de dejarlo en ninguna superficie. 3 Descripción

3.1 Vista general del producto 1

Conmutador de control

Botón de fijación para marcha continua

Indicador de funcionamiento

Indicador de media potencia

Tecla de media potencia38 Español 2134961 *2134961*

3.2 Modelo con cable enchufable 2

Conexión a la herramienta eléctrica

Cable de red con conector codificado desenchufable

3.3 Uso conforme a las prescripciones

El producto descrito es un martillo combinado accionado eléctricamente con un mecanismo de percusión neumático. Es adecuado para trabajos de taladrado en hormigón, mampostería, madera y metal. Además, el producto se puede utilizar en trabajos sencillos y de mediana envergadura de cincelado en mampostería y para repasar en hormigón. ▶ Solo debe funcionar con la frecuencia y tensión de alimentación especi- ficadas en la placa de identificación.

3.4 Posibles usos indebidos

• Este producto no está indicado para el tratamiento de materiales nocivos para la salud.

• Este producto no es apropiado para su uso en entornos húmedos.

3.5 Anclaje por socavado

El producto es adecuado para fijar anclajes por socavado. Utilice exclusiva- mente útiles de inserción apropiados. Encontrará información detallada al respecto en su Centro Hilti.

El producto está equipado con la desconexión rápida electrónica ATC (Active Torque Control). Si el útil de inserción se bloquea o atasca, el producto empieza a girar repentinamente de forma incontrolada en sentido opuesto. ATC detecta ese giro anómalo y desconecta inmediatamente el producto. Para garantizar un funcionamiento correcto, se debe poder girar el producto. Tras la desconexión rápida, desconecte el producto y vuelva a conec- tarlo.

3.7 Active Vibration Reduction

El producto está equipado con un sistema Active Vibration Reduction (AVR), que reduce considerablemente las vibraciones.*2134961* 2134961 Español 39

3.8 Alojamiento de cierre rápido (accesorio)

El alojamiento de cierre rápido permite un rápido cambio de útil sin herramientas adicionales. Es adecuado para útiles con vástago cilíndrico o hexagonal que se usen en el modo « sin percusión».

3.9 Indicador de funcionamiento

El producto está equipado con un indicador de funcionamiento con señal luminosa.

3.9.1 Estado del indicador de funcionamiento

Estado Significado El indicador de funcionamiento se ilumina. Se ha alcanzado el plazo de funcio- namiento de la herramienta hasta la siguiente revisión por parte del Servicio Técnico. El indicador de funcionamiento par- padea. Encargue la reparación del martillo combinado al Servicio Técnico de Hilti.

Martillo combinado, empuñadura lateral, manual de instrucciones. 4 Datos técnicos Si se utiliza con un generador o transformador, la potencia útil debe ser al menos el doble de la potencia nominal indicada en la placa de identificación de la herramienta. La tensión de servicio del transformador o del generador debe encontrarse en todo momento entre un +5 % y un –15 % de la tensión nominal de la herramienta. Los datos son válidos para una tensión de referencia de 120 V. Para tensiones distintas y variantes específicas de cada país, los datos pueden variar. La tensión nominal y la frecuencia, así como la potencia nominal o la intensidad nominal, figuran en la placa de identificación.

TE 60AVR TE 60-ATC/AVR

Intensidad nominal 13 A 13 A Frecuencia de red 60 Hz 60 Hz Peso 15,0 lb (6,8 kg) 17,2 lb (7,8 kg) Energía por impacto según el procedimiento EPTA 05 7,8 J 7,8 J40 Español 2134961 *2134961*

5.1 Preparación del trabajo

PRECAUCIÓN Riesgo de lesiones. Arranque involuntario del producto. ▶ Extraiga el enchufe de red antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

5.1.1 Montaje de la empuñadura lateral 3

1. Gire la empuñadura para soltar el soporte (banda de sujeción) de la

2. Deslice el soporte (banda de sujeción) desde delante a través del

portaútiles hasta la ranura prevista para ello.

3. Coloque la empuñadura lateral en la posición deseada.

4. Gire la empuñadura para fijar el soporte (banda de sujeción) de la

5.1.2 Montaje del tope de profundidad (opcional) 4

1. Gire la empuñadura para soltar el soporte (banda de sujeción) de la

empuñadura lateral.*2134961* 2134961 Español 41

2. Introduzca el tope de profundidad desde delante en los 2 orificios guía

previstos para este fin.

3. Gire la empuñadura para fijar el soporte (banda de sujeción) de la

5.1.3 Ajuste de la potencia (opcional) 5

Cuando se conecta el enchufe en la toma de corriente, el producto siempre está ajustado a la potencia máxima.

1. Pulse la "tecla de media potencia". El producto pasa a funcionar a media

potencia. ▶ Se enciende el "Indicador de media potencia".

2. Vuelva a pulsar la "tecla de media potencia". El producto pasa a

funcionar a la máxima potencia. ▶ Se apaga el "Indicador de media potencia".

5.1.4 Colocación del útil de inserción 6

1. Engrase ligeramente el extremo de inserción del útil.

▶ Utilice únicamente grasa original de Hilti. Una grasa inadecuada puede provocar daños en el producto.

2. Encaje el útil de inserción en el portaútiles introduciéndolo hasta el tope.

3. Una vez insertado, tire del útil para comprobar que está encajado.

▶ El producto está listo para funcionar.

5.1.5 Extracción del útil de inserción 6

PRECAUCIÓN Riesgo de lesiones por herramienta de inserción. El útil puede estar caliente o afilado. ▶ Utilice guantes de protección para cambiar el útil. ▶ Retire el bloqueo del útil hasta el tope y extraiga el útil de inserción.

5.2 Procedimiento de trabajo

PRECAUCIÓN Riesgo de lesiones Pérdida de control del producto. ▶ Asegúrese de que la empuñadura lateral esté correctamente montada y fijada conforme a las prescripciones. Asegúrese de que la banda de sujeción esté situada en la ranura del producto prevista para tal fin. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.42 Español 2134961 *2134961*

5.2.1 Taladrar con percusión (taladrar con martillo) 7

Sitúe el interruptor selector de funciones en este símbolo: .

2. Ajuste la potencia deseada.

3. Coloque la broca sobre la superficie de trabajo.

4. Pulse el conmutador de control.

▶ El producto se pone en marcha.

5.2.2 Taladrar sin percusión

Se puede taladrar sin percusión con útiles de inserción que presenten un extremo de inserción especial. Hilti ofrece en su gama útiles de inserción de este tipo. Opcionalmente, con el alojamiento de cierre rápido se pueden, por ejemplo, fijar brocas para madera o brocas para acero con vástago cilíndrico y taladrar sin percusión.

Sitúe el interruptor selector de funciones en este símbolo: .

5.3 Colocar cincel 8

PRECAUCIÓN Riesgo de lesiones. Pérdida de control de la dirección del cincel. ▶ No trabaje en la posición «Colocar cincel». Lleve el interruptor selector de funciones a la posición «Cincelar» hasta que encaje. El cincel cuenta con 24 posiciones de ajuste diferentes (en intervalos de 15°). De ese modo, siempre se adopta la mejor posición en los trabajos con cincel plano y de perfilar.

Sitúe el interruptor selector de funciones en este símbolo: .

2. Gire el cincel hasta alcanzar la posición deseada.

Sitúe el interruptor selector de funciones en este símbolo: hasta que encaje. ▶ El producto está listo para funcionar.

Sitúe el interruptor selector de funciones en este símbolo: .

5.3.2 Conexión y desconexión de la marcha continua 10

En el modo de cincelado, el conmutador de control puede bloquearse estando conectado.

1. Deslice hacia delante el botón de fijación para marcha continua.

2. Pulse completamente el conmutador de control.

▶ Ahora el producto se encuentra en modo de marcha continua.*2134961* 2134961 Español 43

3. Deslice hacia atrás el botón de fijación para marcha continua.

▶ El producto se desconecta. 6 Cuidado y mantenimiento ADVERTENCIA Peligro de descarga eléctrica. La realización de tareas de cuidado y mantenimiento con el enchufe conectado a la toma de corriente de puede provocar lesiones y quemaduras graves. ▶ Extraiga siempre el enchufe de la toma de corriente antes de realizar cualquier tarea de cuidado y mantenimiento. Cuidado

• Retire con cuidado la suciedad fuertemente adherida.

• Limpie cuidadosamente las rejillas de ventilación con un cepillo seco.

• Limpie la carcasa utilizando únicamente un paño ligeramente hume- decido. No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico. Mantenimiento ADVERTENCIA Riesgo de descarga eléctrica. Las reparaciones indebidas en componen- tes eléctricos pueden producir lesiones graves y quemaduras. ▶ Las reparaciones de la parte eléctrica sólo puede llevarlas a cabo un técnico electricista cualificado.

• Compruebe con regularidad si las piezas visibles están dañadas o si los elementos de manejo funcionan correctamente.

• No utilice la herramienta eléctrica si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen.

• Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento. Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar las piezas de repuesto, el material de consumo y los accesorios que comercializamos en su Centro Hilti o en www.hilti.com

6.1 Conexión del cable de red enchufable

PRECAUCIÓN Riesgo de lesiones por corrientes de fuga en caso de contactos sucios. ▶ Conecte la conexión eléctrica desenchufable a la herramienta eléctrica solo en estado limpio, seco y sin tensión.

1. Introduzca la conexión eléctrica desenchufable codificada en el producto

hasta el tope, hasta que quede enclavada de forma audible.44 Español 2134961 *2134961*

2. Inserte el enchufe de la herramienta en la toma de corriente.

6.2 Extracción del cable de red enchufable de la herramienta eléc-

1. Extraiga el enchufe de red de la toma de corriente.

2. Pulse la tecla de bloqueo y extraiga la conexión eléctrica desenchufable

3. Extraiga el cable de red de la herramienta.

7 Transporte y almacenamiento

• No transporte la herramienta eléctrica con el útil insertado.

• Almacene la herramienta eléctrica siempre con el enchufe desconectado.

• Seque la herramienta y guárdela fuera del alcance de niños y personas no autorizadas.

• Compruebe si la herramienta eléctrica presenta daños tras haber estado almacenada durante mucho tiempo o haber sido transportada. 8 Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Anomalía Posible causa Solución Sin percusión. El producto está dema- siado frío. ▶ Apoye el martillo combinado en la superficie de trabajo y déjelo funcionando con la marcha en vacío. Repita esta acción si es necesario hasta que funcione el mecanismo de percusión. El producto no des- arrolla toda la poten- cia. El alargador es dema- siado largo o no tiene la sección transversal sufi- ciente. ▶ Utilice un alargador con una longitud permitida y/o con una sección transversal suficiente. Conmutador de control no pulsado del todo. ▶ Presione el conmuta- dor de control hasta el tope.*2134961* 2134961 Español 45 Anomalía Posible causa Solución El producto no des- arrolla toda la poten- cia. La tensión de la alimen- tación de corriente es muy baja. ▶ Conecte el mar- tillo combinado a otra alimentación de corriente. Tecla de media potencia encendida. ▶ Pulse la tecla «Media potencia». La broca no gira. El interruptor selector de funciones no está encajado o se encuentra en la posición «Cincelar» o «Colocar cincel»

▶ Sitúe el interruptor selector de funciones con la herramienta parada en la posición "Taladrar con martillo"

La broca no se puede desbloquear. El portaútiles no se ha retraído completamente. ▶ Retire el bloqueo del útil hasta el tope y extraiga el útil. La empuñadura lateral no está montada correc- tamente. ▶ Afloje la empuñadura lateral y móntela correctamente de modo que la banda de sujeción y la empuñadura lateral queden encajadas en la entalladura. El producto no se pone en marcha. Interrumpido el suminis- tro de corriente. ▶ Conecte otra herra- mienta eléctrica y compruebe si fun- ciona. El bloqueo de arranque electrónico permanece activo después de una interrupción de la ali- mentación de corriente. ▶ Desconecte y vuelva a conectar el producto. Cable de red o enchufe defectuosos. ▶ Encargue la revisión del cable de red o del enchufe y su sustitución, si fuera necesaria, a personal técnico cualificado. El cable de red no está enchufado correcta- mente. ▶ Conecte el cable de red enchufable a la herramienta de forma adecuada.46 Português 2134961 *2134961* Anomalía Posible causa Solución El producto no se pone en marcha. Generador con modo de reposo. ▶ Aplique una carga al generador utilizando un segundo consu- midor (p. ej., una lámpara de obras). A continuación, des- conecte y vuelva a conectar el producto. El indicador de fun- cionamiento se ilu- mina. Carbón desgastado. ▶ Solicite la comproba- ción del producto a personal técnico cua- lificado y sustituya las escobillas de carbón en caso necesario. El indicador de fun- cionamiento parpa- dea. Daños en el producto o plazo límite para acudir al Servicio Técnico al- canzado. ▶ Encargue la repara- ción del producto al Servicio Técnico de Hilti. 9 Reciclaje Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos. 10 Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. Manual de instruções original 1 Indicações sobre a documentação
