MANUAL DE USUARIO CPW90 Yealink

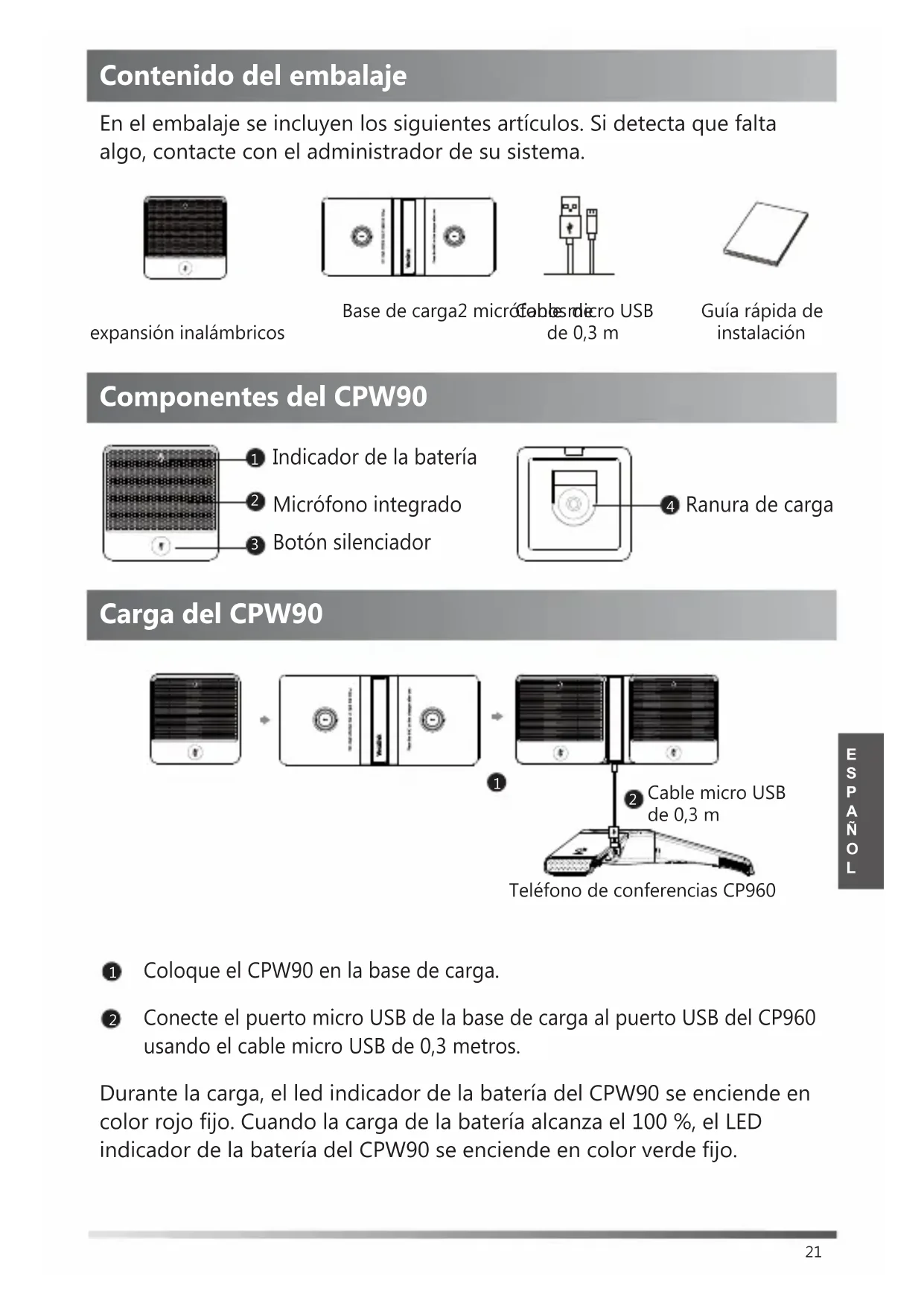

Contenido del embalaje

En el embalaje se incluyen los siguientes artículos. Si detecta que falta algo, contacte con el administrador de su sistema.

expansión inalámbricos

Base de carga2 micrófables micro USB de 0,3 m

Guía rápida de instalación

Componentes del CPW90

① Indicador de la batería
2 Micrófono integrado
3 Botón silenciador

Teléfono de conferencias CP960

1 Coloque el CPW90 en la base de carga.
2 Conecte el puerto micro USB de la base de carga al puerto USB del CP960 usando el cable micro USB de 0,3 metros.

Durante la carga, el led indicador de la batería del CPW90 se enciende en color rojo fijo. Cuando la carga de la batería alcanza el 100 %, el LED indicador de la batería del CPW90 se enciende en color verde fijo.

Al poner a cargar el CPW90, este se inicia automáticamente.

Si no pone a cargar el CPW90, mantenga pulsado su botón silenciador durante 3 segundos para encenderlo.

Nota: Si es la primera vez que usa el CPW90, deberá cargarlo completamente para usarlo normalmente.

Le recomendamos cargar el CPW90 cuando no lo utilice, aunque la batería esté cargada.

Enlace del CPW90 con el teléfono de conferencias CP960

Al adquirir el micrófono inalámbrico para el CP960, el CPW90 viene enlazado con el teléfono de conferencias CP960 por defecto. En este caso, usted puede omitir este capítulo.

Si el CPW90 no está enlazado con el teléfono de conferencias CP960, deberá hacerlo manualmente. Así, el CPW90 podrá funcionar como un micrófono de expansión del teléfono de conferencias CP960.

Para enlazar el CPW90 con el teléfono de conferencias CP960:

1. Para enlazar el CPW90 con el teléfono de conferencias CP960:

Seleccione ->Micrófono Inalámbrico.

Pulse + para buscar un CPW90.

1. Encienda el CPW90.

El CPW90 entrará automáticamente en el modo de enlace. El LED indicador de desactivación del audio del CPW90 parpadeará rápidamente en amarillo. El CPW90 se enlazará automáticamente con el teléfono de conferencias CP960.

Tras haberse realizado correctamente el enlace, el LED indicador de desactivación del audio del CPW90 se apagará y la pantalla táctil del teléfono de conferencias CP960 mostrará la información correspondiente al CPW90: batería, tiempo de funcionamiento y tiempo en modo de espera.

Nota: Es posible conectar hasta dos micrófonos de expansión al teléfono de conferencias CP960.

LEDs indicadores

El CPW90 tiene dos indicadores. Los indicadores muestran el estado de funcionamiento del CPW90.

LED indicador de desactivación del audio del CPW90:

Estado del LED Descripción
Verde fijo	El teléfono entra en la pantalla de premarcación.El modo silencio de llamada está desactivado.
Parpadea lentamente en rojo	El teléfono está recibiendo una llamada entrante.
Rojo fijo	El modo silencio de llamada está desactivado.
Parpadea rápidamente en amarillo	El CPW90 está en modo de enlace.
Parpadea lentamente en amarillo	El CPW90 se ha enlazado con el teléfono, pero el CPW90 está fuera de alcance.El CPW90 se ha enlazado con el teléfono, pero el CPW90 está apagado.
Parpadeando alternadamente en rojo y en verde	El teléfono está buscando el CPW90 al que está enlazado.
Apagado	El CPW90 está en modo de suspensión.

LED indicador de la batería del CPW90:

Estado del LED Descripción
Verde fijo durante un segundo y luego apagado	El CPW90 está encendido.
Verde fijo durante 3 segundos y luego apagado	El CPW90 está en modo de suspensión.
Verde fijo	El CPW90 está completamente cargado.
Rojo fijo	El CPW90 se está cargando.
Parpadea rápidamente 3 veces y luego se apaga	La carga de la batería es demasiado baja para encender el CPW90.
Parpadea lentamente en rojo	La carga de la batería es inferior al 10 %.
Apagado	Si al pulsar el botón silenciador, el LED indicador de la batería del CPW90 sigue apagado, significa que el CPW90 está apagado.

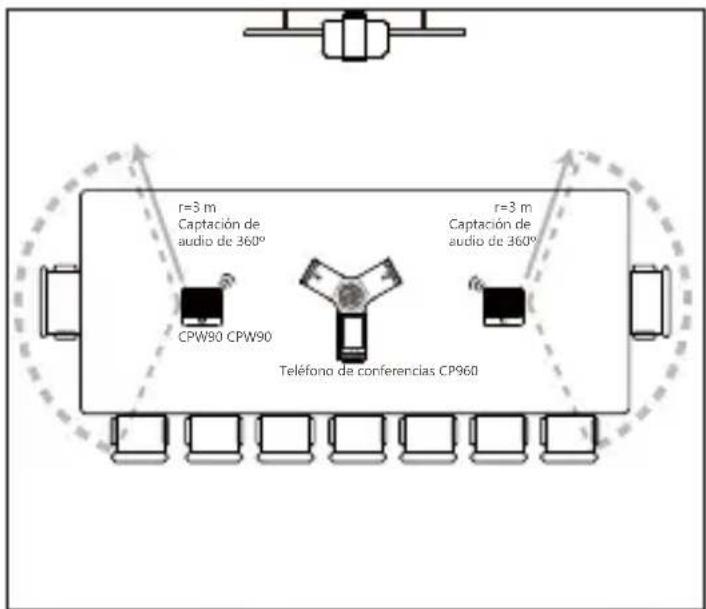

Colocación del CPW90

El CPW90 es un micrófono de expansión inalámbrico que puede funcionar como micrófono de expansión del teléfono de conferencias CP960. Tiene recepción de audio en 360 grados en un radio de hasta 3 metros. El CPW90 posee una almohadilla de goma en su base para evitar que se deslice. El CPW90 puede colocarse sobre la mesa de conferencias.

A fin de lograr una calidad de voz óptima, haga lo siguiente:

• Asegúrese de colocar el CPW90 a menos de 20 metros de distancia del teléfono de conferencias CP960 y de que ningún obstáculo pueda afectar su conectividad.
• Coloque el CPW90 sobre una superficie estable y manténgalo alejado de cualquier obstáculo a fin de que pueda captar eficientemente los sonidos.

r=3 m Captación de audio de 360° CPW90 CPW90 Teléfono de conferencias CP960 r=3 m Captación de audio de 360°

Desactivación y activación del audio del CPW90

Cuando el CPW90 funciona como un micrófono de expansión del teléfono de conferencias CP960 y este está en una llamada, es posible pulsar el botón silencio del CPW90 para desactivar o activar el audio del CPW90.

1. ¿Cómo apagar el CPW90?

Mantenga pulsado el botón silencio del CPW90 hasta que el LED indicador de la batería del CPW90 se encienda en color rojo durante 3 segundos para luego apagarse.

2. ¿Cómo encontrar el CPW90 que se ha enlazado con el teléfono de conferencias CP960?

1) Seleccione >Micrófono Inalámbrico.
2) Seleccione el micrófono deseado y luego pulse Find para encontrarlo. El LED indicador de desactivación de audio del CPW90 parpadea alternadamente en rojo y en verde.

3. ¿Cómo enlazar el CPW90 con otro teléfono de conferencias CP960?

El CPW90 solo puede estar enlazado con un teléfono de conferencias CP960.

Si desea enlazar el CPW90 con otro teléfono de conferencias CP960, el enlace del CPW90 con el teléfono de conferencias CP960 anterior se anulará automáticamente al realizar el nuevo enlace.

Para enlazar el CPW90 con otro teléfono de conferencias CP960:

1) Haga lo siguiente para enlazar el CPW90 con otro teléfono de conferencias CP960:

Seleccione >Micrófono Inalámbrico. Pulse + para buscar un CPW90.

2) Coloque el CPW90 en la base de carga y asegúrese de que esté cargando.
3) Mantenga pulsado el botón silencio del CPW90 durante 5 segundos. El CPW90 entrará en el modo de enlace. El LED indicador de desactivación del audio del CPW90 parpadeará rápidamente en amarillo. El CPW90 se enlazará automáticamente con otro teléfono de conferencias y se anulará el enlace con el teléfono de conferencias CP960 anterior.

4. ¿Qué es el modo de suspensión?

Cuando el CPW90 se enlaza correctamente con el teléfono de conferencias CP960, el CPW90 entra en el modo de suspensión. En el modo de suspensión, al pulsar el botón silencio del CPW90, el LED indicador en la batería del CPW90 se encenderá de color verde fijo durante 3 segundos para luego apagarse.

5. ¿Cómo anular el enlace del CPW90 con el teléfono de conferencias CP960?

1) Seleccione >Micrófono nalámbrico.
2) Seleccione el micrófono deseado y luego pulse Detalles.
3) Pulse Desconectar para anular el enlace del CPW90.

Instrucciones de seguridad

Conserve estas instrucciones. ¡Lea estas instrucciones de seguridad antes de usar el dispositivo!

Las siguientes instrucciones básicas de seguridad deben respetarse siempre para reducir el riesgo de incendio, descarga eléctrica y otras lesiones personales.

Requisitos generales

• Lea detenidamente estas instrucciones de seguridad antes de instalar y usar el dispositivo y controle la situación durante el funcionamiento.
• Mantenga siempre el dispositivo seco y limpio durante el proceso de almacenaje, transporte y funcionamiento.
• Evite golpes y sacudidas en el dispositivo durante el proceso de almacenaje, transporte y funcionamiento.
• No desmonte el dispositivo por su cuenta. En caso de fallos, póngase en contacto con el centro de mantenimiento designado para su reparación.
• No se permite hacer modificaciones en la estructura ni el diseño de seguridad del dispositivo sin previo consentimiento por escrito. Yealink no será responsable bajo ninguna circunstancia de las consecuencias o problemas legales derivados de dichas modificaciones.
• Consulte las leyes y estatutos pertinentes cuando use el dispositivo. También deben respetarse los derechos legales de terceros.

Requisitos ambientales

• Coloque el dispositivo en un lugar bien ventilado. No exponga el dispositivo a la luz del sol directa.
• Mantenga el dispositivo seco y libre de polvo.
• Coloque el dispositivo sobre una plataforma estable y nivelada.
• No coloque objetos pesados sobre el dispositivo para evitar daños o deformaciones causadas por el peso.
• Deje al menos 10 cm de distancia entre el dispositivo y los objetos más cercanos para facilitar la disipación del calor.
• No coloque el dispositivo encima o cerca de objetos inflamables o vulnerables al fuego, como materiales hechos de goma.
• Mantenga el dispositivo alejado de fuentes de calor o fuego vivo, como velas o radiadores eléctricos.
• Mantenga el dispositivo alejado de aparatos domésticos con campos magnéticos o electromagnéticos intensos, como hornos microondas o neveras.

Requisitos de funcionamiento

• No permita que los niños utilicen el dispositivo sin supervisión.
• No permita que los niños jueguen con el dispositivo ni sus accesorios para evitar asfixia accidental.
• Utilice únicamente los accesorios suministrados o autorizados por el fabricante.
• La alimentación eléctrica debe cumplir los requisitos de voltaje de entrada del dispositivo. Utilice únicamente una toma de corriente con protección contra sobretensiones.
• Asegúrese de tener las manos completamente secas antes de enchufar o desenchufar los cables.
• No derrame líquidos de ningún tipo sobre el producto ni use el equipo cerca de agua, por ejemplo, cerca de una bañera, palangana, fregadero, sótanos húmedos o piscinas.
• No pise, estire ni retuerza los cables para evitar fallos del dispositivo.
• En caso de tormenta, deje de usar el aparato y desenchúfelo de la alimentación eléctrica. Desenchufe la clavija eléctrica y el cable de par trenzado (el cable de radiofrecuencia) de la línea de abonado digital simétrica (ADSL, por sus siglas en inglés) para evitar rayos.
• Si deja el dispositivo sin utilizar durante mucho tiempo, desconéctelo de la alimentación eléctrica y desenchufe la clavija eléctrica.
• Si sale humo del dispositivo o ruidos u olores anormales, desconecte el dispositivo de la alimentación eléctrica y desenchufe la clavija eléctrica inmediatamente. Póngase en contacto con el centro de mantenimiento designado para su reparación.
• No introduzca ningún objeto que no forme parte del producto o de los accesorios en las ranuras del equipo.
• Antes de conectar un cable, conecte el cable de toma de tierra del dispositivo. No desconecte el cable de toma de tierra hasta que haya desconectado los demás cables.

Requisitos de limpieza

• Antes de limpiar el dispositivo, deje de utilizarlo y desconéctelo de la alimentación eléctrica.
• Utilice un trapo suave, seco y antiestático para limpiar el dispositivo.
• Mantenga el enchufe eléctrico limpio y seco. Si usa un enchufe eléctrico sucio o húmedo podría provocar una descarga eléctrica y otros peligros.

RECICLAJE AMBIENTAL

Nunca deseche el equipo con los residuos domésticos

Pregunte en su ayuntamiento cómo desecharlo de forma respetuosa con el medio ambiente. Se debe reciclar la caja de cartón, el embalaje de plástico y los componentes en conformidad con la normativa de reciclaje vigente en su país.

Respete siempre la normativa vigente

En caso de incumplirla, podría ser multado o procesado en cumplimiento de la ley. El cubo de basura tachado que aparece en el producto indica que debe llevarse a un centro de eliminación de residuos especiales y debe tratarse por separado de los residuos urbanos al final de su vida útil.

Declaración de conformidad

Declarante:

YEALINK (XIAMEN) NETWORK TECHNOLOGY CO.,LTD

Fecha de CE: 14 de enero de 2017

Declara que el producto

Tipo: Micrófono de expansión inalámbrico para teléfonos de conferencias

Modelo: CPW90 (DECT: 1880-1900 MHz)

cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la directivas CE

Directivas: 2014/30/UE, 2014/35/UE, RED 2014/53/UE;

La presunción de conformidad con los requerimientos esenciales se establece en base a los siguientes estándares:

Artículo 3.1a: (Protección de la salud y seguridad del usuario)

Seguridad: EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

SAR: ETSI EN 62311:2008

Artículo 3.1b: (Requisito de protección frente a compatibilidades electromagnéticas)

EMC: EN55032:2012/AC:2013, EN55024:2010,

EN301489-6 V2.1.1, EN301489-1 V2.1.1

Artículo 3.2: (Uso efectivo del espectro de radio)

Radio: ETSI EN 301406 V2.2.2

Directiva 2011/65/UE del Parlamento Europeo y del Consejo, de 8 de junio de 2011, sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS)

Directiva 2012/19/UE del Parlamento Europeo y del Consejo del 24 de julio de 2012 sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Reglamento (CE) n.º 1907/2006 del Parlamento Europeo y del Consejo del 18 de Diciembre de 2006 sobre el registro, evaluación, autorización y restricción de sustancias y preparados químicos (REACH)

NAME: Stone Lu

DATE: 2017-06-14

Yealink (código bursátil: 300628) es un proveedor líder mundial de soluciones de terminales de comunicaciones unificadas que ofrece principalmente sistemas de videoconferencia y soluciones de comunicaciones por voz. Fundada en el año 2001, Yealink sabe sacar provecho de su investigación y desarrollo independiente, y a su capacidad de innovación para llevar adelante su misión neurálgica: "Simplificación de la colaboración para una mayor productividad". Las soluciones de terminales de comunicaciones unificadas de gran calidad que ofrece la empresa aumentan la eficiencia en el trabajo y las ventajas competitivas de sus clientes en más de 100 países. Yealink es el segundo mayor proveedor mundial de teléfonos SIP y el número uno en el mercado chino.

Asistencia técnica

Visite el Wiki de Yealink (http://support.yealink.com/) para la descarga de firmware, documentación de productos, preguntas frecuentes, etc. Para beneficiarse de un mejor servicio, le recomendamos que use el sistema de tickets (http://ticket.yealink.com) a fin de hacernos llegar cualquier problema técnico que se le presente.

YEALINK (XIAMEN) NETWORK TECHNOLOGY CO.,LTD. Página web: www.yealink.com Dirección: 309, 3th Floor, No.16, Yun Ding North Road, Huli District, Xiamen City, Fujian, P.R. China Derechos de autor © 2017 Yealink Inc. Todos los derechos reservados.
