MANUAL DE USUARIO WDA518SHS WHIRLPOOL

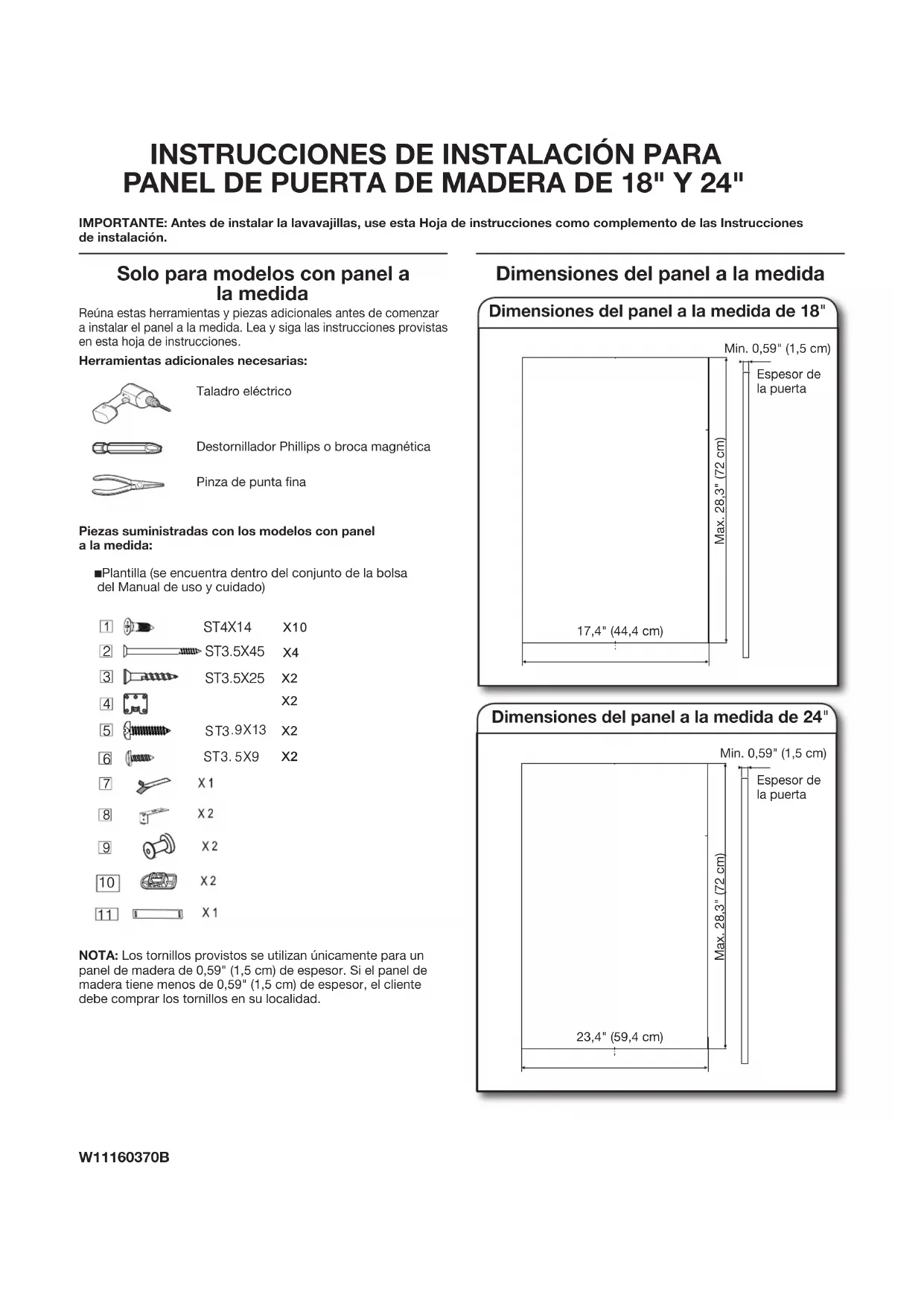

INSTRUCCIONES DE INSTALACIÓN PARA

PANEL DE PUERTA DE MADERA DE 18" Y 24" IMPORTANTE: Antes de instalar la lavavajillas, use esta Hoja de instrucciones como complemento de las Instrucciones de instalación. Solo para modelos con panel a lamedida Reúna estas herramientas y piezas adicionales antes de comenzar a instalar el panel a la medida. Lea y siga las instrucciones provistas en esta hoja de instrucciones Herramientas adicionales necesarias:Taladro eléctricoDestornillador Phillips o broca magnéticaPinza de punta naPiezas suministradas con los modelos con panel a la medida: ■ Plantilla (se encuentra dentro del conjunto de la bolsadel Manual de uso y cuidado)NOTA: Los tornillos provistos se utilizan únicamente para un panel de madera de 0,59" (1,5cm) de espesor. Si el panel de madera tiene menos de 0,59" (1,5cm) de espesor, el cliente debe comprar los tornillos en su localidad. Dimensiones del panel a la medida Max. 28,3" (72 cm) 17,4" (44,4 cm)Min. 0,59" (1,5cm)Espesor de la puerta Dimensiones del panel a la medida de 18" Max. 28,3" (72 cm)23,4" (59,4 cm)Min. 0,59" (1,5cm)Espesor de la puerta Dimensiones del panel a la medida de 24" ST3.5X25

3. Instale los soportes y los taquetes

Retire la plantilla. Instale los soportes y los taquetes con los tornillos que se suministran.

4. Instale la manija provista por el

cliente IMPORTANTE: Asegúrese de avellanar las cabezas de los tornillos en el lado posterior del panel para que queden al ras conel panel. NOTAS: ■ No se incluye la manija para el panel a la medida. ■ Todos los herrajes provistos para el montaje son para un panel de madera de 0,59" (1,5cm) de espesor. Si se utiliza un panel de madera con menor espesor o materiales que no sean madera, será responsabilidad del cliente obtener los tornillos del largo adecuado y ajustar los oricios pilotos en consecuencia. IMPORTANTE: Use un sellador resistente a la humedad a ambos lados y en todos los bordes del panel para evitar daños causados por la humedad.

1. Fije la plantilla al panel de madera

Fije con cinta la plantilla que se suministra al lado posterior delpanel a la medida. Asegúrese de que el centro de la plantilla estéalineado con el centro del panel de madera y que la parte de arriba de la plantilla esté alineada con la cara superior del panel de madera.

2. Taladre previamente los oricios para

los taquetes y soportes7. Verique la tensión de los resortes Abra y cierre la puerta para vericar la tensión de los resortes de la puerta.

8. Regule la tensión de los resortes

(si es necesario) Si es necesario, ajuste la tensión de los resortes con un destornillador Phillips. Gire los tornillos en sentido horario para aumentar la tensión o en el sentido contrario para disminuirla.

5. Deslice el panel sobre la puerta

Alinee los taquetes en el panel a la medida con las ranuras en forma de bocallave ubicadas en el conjunto de la puerta. Asegúrese de que los taquetes y soportes estén enganchados en las ranuras en forma de bocallave. Deslice el panel hacia abajo hasta que la supercie superior del panel de madera esté al ras con la parte superior de la puerta. Para asegurar el panel de la puerta, inserte los cuatro tornillos de anclaje que se suministran en los oricios del interior del marco de la puerta. Vea la ubicación de los oricios de los tornillos en la ilustración anterior. ©2018 Todos los derechos reservados.

1/18 W11160370B Tornillos para regular los resortes de la puerta
